CW系列智能型万能式断路器操作说明

增强型
CW3R增强型智能万能式断路器
R
CW3R增强型
智能万能式断路器
前所未有的突破，超长寿命确保更可靠的生命周期，再次在行业中的超越和引领。

CW3R具有超长的机械寿命和电气寿命，机械寿命（免维护）达到3万次，电气寿命达到1.5万次（400V），并满足GB14048.4 AC-3类使用要求。

凭借优越的性能，CW3R增强型万能式断路器更方便各类电气系统的应用选型，无论是对于标准电气配电应用场合，还是对于新型分布式能源电气配电需要，以及风机并网操作、逆变器并网操作的设备应用需要，都可满足其应用要求，并可节约您的费用。

CW3R增强型万能式断路器，特别推出增强型智能控制器ER型，满足多电源网络各类特殊的保护要求，如方向性保护、方向性区域选择性保护、自动同期合闸功能、双重参数整定等。

CW1-2000型万能式断路器3.2.1抽屉式断路器的操作：3.2.1.1拉出抽出导轨；3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入导轨凹入处；3.2.1.3将断路器本体向内推入，直至不能推动为止；3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。

3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“0”转到“1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器即“分闸”，指示器由“1”转到“0”。

3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。

3．2．3 M型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。

3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。

过载时记忆的能量30分钟释放结束，短路短延时的记忆能量15分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。

3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。

如需要检查分断动作时间等可随时查阅。

3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。

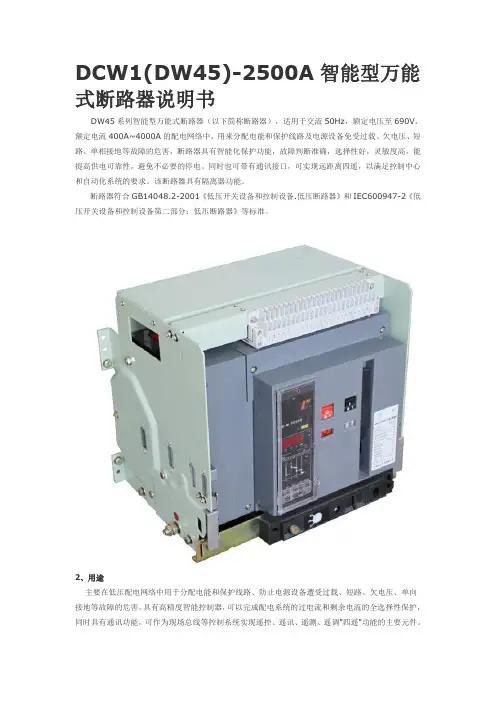

DCW1(DW45)-2500A智能型万能式断路器说明书
DW45系列智能型万能式断路器（以下简称断路器），适用于交流50Hz，额定电压至690V，额定电流400A~4000A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，断路器具有智能化保护功能，故障判断准确，选择性好，灵敏度高，能提高供电可靠性，避免不必要的停电。

同时也可带有通讯接口，可实现远距离四遥，以满足控制中心和自动化系统的要求。

该断路器具有隔离器功能。

断路器符合GB14048.2-2001《低压开关设备和控制设备.低压断路器》和IEC600947-2《低压开关设备和控制设备第二部分；低压断路器》等标准。

2、用途
主要在低压配电网络中用于分配电能和保护线路、防止电源设备遭受过载、短路、欠电压、单向接地等故障的危害。

具有高精度智能控制器，可以完成配电系统的过电流和剩余电流的全选择性保护，同时具有通讯功能，可作为现场总线等控制系统实现遥控、遥讯、遥测、遥调"四遥"功能的主要元件。

乐清市豫川电器有限公司：。

CW1系列智能型万能式断路器1.0概述1.1主要特点CW1系列智能型万能式断路器有以下主要特点：1、体积小，结构紧凑2、严格按照新的国家标准GBI4048.2-2001生产制作3、满足隔离要求4、具有较高的热动稳定型5、高分断、零飞弧，满足配电系统的各种需要6、具有较高的电磁兼容性能7、断路器可上进线或下进线1.2适用范围CW1系列智能型万能式断路器适用于交流50HZ。

电压至690V，电流至5000A的配电网络，主要用来分配电能以及保护线路、电机设备免受过载、欠电压、短路、接地故障等的危害。

断路器采用具有精确选择性保护和多功能的智能控制器，特别适用于需要提高供电可靠性，避免不必要停电的配电网络。

断路器的额定工作电压为400V、690V,额定绝缘电压为1000V，额定工作电流为630A至5000A。

额定工作电流1000A及以下的断路器，亦可在交流50HZ、400V网络中作为电动机的过载、欠电压、短路和接地故障保护，可作电动机的不频繁起动之用。

1.3总体结构CW1系列智能型万能式断路器有固定式和抽屉式之分，把固定式断路器的本体装入专用的抽屉座就成为抽屉式。

本体由触头系统、灭弧系统、操作机构、电流互感器、智能控制器和辅助开关、二次回路接线端子、欠压脱扣器等部件组成；抽屉座由带有导轨的左右侧板、底架和支架组成。

5.0安装5.1安装的环境要求断路器应安装在干燥、无尘、无侵蚀性气体、无爆炸危险介质的环境中，不能受到撞击。

如环境满足不了这种条件，就应相应提高成套设备的防护等级。

温度、湿度、海拔5.2安装前的准备安装前用1000VDC兆欧表按规定检查断路器绝缘电阻，在周围介质温度25℃±5℃和相对湿度50％～70％应不小于20兆欧。

绝缘电阻测试部位为：断路器闭合时，各极相互之间以及各极与框架之间；断路器断开时，各极进出线之间。

5.3抽屉式断路器的安装抽屉式断路器：将断路器本体取出抽屉座，把抽屉座安装于成套柜中，用4个M10螺栓（带垫圈）进行固定，然后把断路器本体装入抽屉座内。

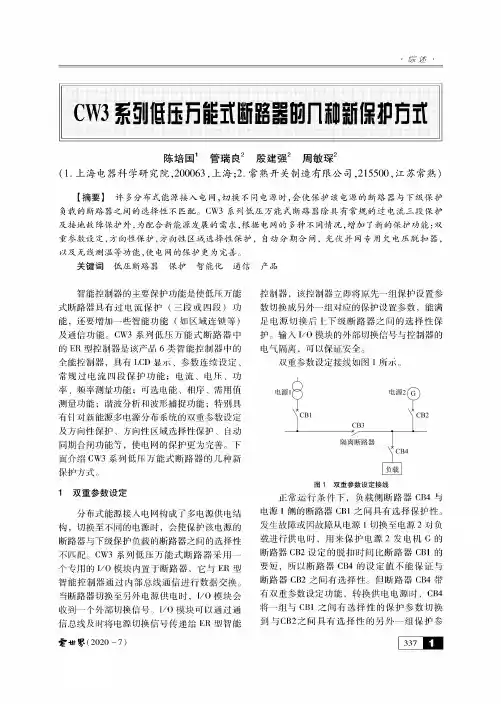

-综述-CW3!"#压％&'()馳陈培国1管瑞良2殷建强2周敏琛2（1.上海电器科学研究院,200063，上海；2.常熟开关制造有限公司，215500，江苏常熟）【摘要】许多分布式能源接入电网，切换不同电源时，会使保护该电源的断路器与下级保护负载的断路器之间的选择性不匹配。

CW3系列低压万能式断路器除具有常规的过电流三段保护及接地故障保护夕卜，为配合新能源发展的需求，根据电网的多种不同情况，增加了新的保护功能：双重参数设定，方向性保护，性选择性保护，自动分期合闸，网电压脱扣器，以及无线测温等功能，使电网的保护更为完善。

关键词低压断路器保护智能化通信产品智能控制器的主要保护功能是使低压万能式断路器具有过电流保护（三段或四段）功能，还要增加一些智能功能（如区域连锁等）及通信功能。

CW3系列低压万能式断路器中的ER型控制器是该产品6类智能控制器中的全能控制器，具有LCD显示、参数连续设定、常规过电流四段保护功能；电流、电压、功率、频率测量功能；可选电能、相序、需用值测量功能；谐波分析和波形捕捉功能；特别具有针对新能源多电源分布系统的双重参数设定及方向性保护、方向性区域选择性保护、自动功能等，使电网的保护$下CW3系列低压万能式断路器的新保护方式。

1双重参数设定分布式能源接入电网构成了多电源供电结构，切至的电源时，会使保护该电源的断路器保护的断路器的选择性$CW3系列低压万能式断路器采用一用的I/O断路器，ER型智能控制器通过通信数$断路器切换至电源供电时，I/O会一切换信号$I/O可以通过通信及电源切换信ER型智能控制器，该控制器一组保护设置参数切换成一组对应的保护设置参数，能满电源切断路器的选择性保护。

输入1O的切换信控制器的电，可保全。

双重参数设定如图1所示。

图1双重参数设定接线常，断路器CB4与电源1侧的断路器CB1之间具有选择保护性。

或电源1切换至电源2对负供电时，用保护电源2发电机G的断路器CB2设定的断路器CB1的要短，所以断路器CB4的设定值不能保：断路器CB2有选择性$断路器CB4有双重参数设定功能，供电电源，CB4将一组与CB1之间有选择性的保护参数切换CB2之间具有选择性的一组保护参參也多（2020-7）337.综述.数，确保可靠连续供电。

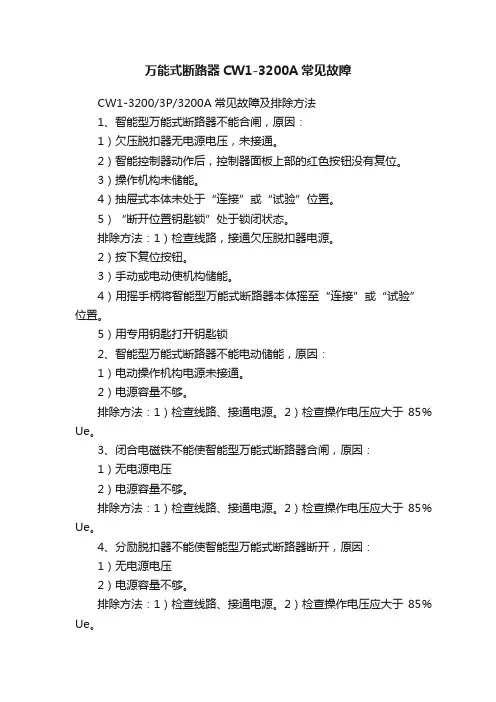

万能式断路器CW1-3200A常见故障CW1-3200/3P/3200A常见故障及排除方法1、智能型万能式断路器不能合闸，原因：1）欠压脱扣器无电源电压，未接通。

2）智能控制器动作后，控制器面板上部的红色按钮没有复位。

3）操作机构未储能。

4）抽屉式本体未处于“连接”或“试验”位置。

5）“断开位置钥匙锁”处于锁闭状态。

排除方法：1）检查线路，接通欠压脱扣器电源。

2）按下复位按钮。

3）手动或电动使机构储能。

4）用摇手柄将智能型万能式断路器本体摇至“连接”或“试验”位置。

5）用专用钥匙打开钥匙锁2、智能型万能式断路器不能电动储能，原因：1）电动操作机构电源未接通。

2）电源容量不够。

排除方法：1）检查线路、接通电源。

2）检查操作电压应大于85％Ue。

3、闭合电磁铁不能使智能型万能式断路器合闸，原因：1）无电源电压2）电源容量不够。

排除方法：1）检查线路、接通电源。

2）检查操作电压应大于85％Ue。

4、分励脱扣器不能使智能型万能式断路器断开，原因：1）无电源电压2）电源容量不够。

排除方法：1）检查线路、接通电源。

2）检查操作电压应大于85％Ue。

5、故障电流均超过长延时、短延时、瞬时整定值，只出现瞬时动作，无短延时、长延时动作。

原因：长延时、短延时、瞬时整定值设定不合理，整定在同一电源值范围。

排除方法：按IR＜IsD＜Ii的原则及考虑其动作范围，重新设定。

6、智能型万能式断路器频繁跳闸，原因：现场过负荷运行引起过载保护跳闸，由于过载热记功能未能及时断电清除，又重新合闸。

排除方法：控制器断电一次。

或30min后再合闸智能型万能式断路器7、抽屉式智能型万能式断路器摇手柄不能插入智能型万能式断路器，原因：抽屉式导轨或智能型万能式断路器本体没有完全推进去。

排除方法：把轨道或智能型万能式断路器本体推到底。

8、抽屉式智能型万能式断路器本体在断开位置时不能抽出智能型万能式断路器，原因1）摇手柄未拔出。

2）智能型万能式断路器没有完全达到“分离”位置。

CW1-2000型万能式断路器3.2.1抽屉式断路器的操作：3.2.1.1拉出抽出导轨；3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入导轨凹入处；3.2.1.3将断路器本体向内推入，直至不能推动为止；3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。

3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“0”转到“1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器即“分闸”，指示器由“1”转到“0”。

3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。

3．2．3 M型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。

3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。

过载时记忆的能量30分钟释放结束，短路短延时的记忆能量15分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。

3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。

如需要检查分断动作时间等可随时查阅。

3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。

CW1-2000型万能式断路器3.2.1抽屉式断路器的操作：3.2.1.1拉出抽出导轨；3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入导轨凹入处；3.2.1.3将断路器本体向内推入，直至不能推动为止；3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。

3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“0”转到“1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器即“分闸”，指示器由“1”转到“0”。

3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。

3．2．3 M型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。

3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。

过载时记忆的能量30分钟释放结束，短路短延时的记忆能量15分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。

3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。

如需要检查分断动作时间等可随时查阅。

3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。

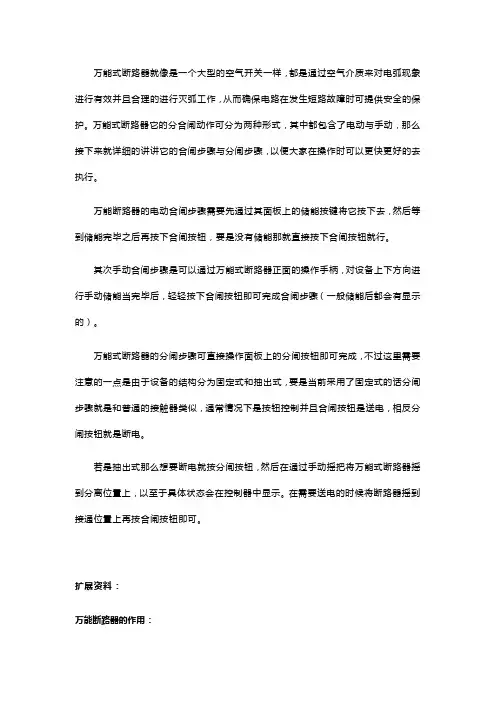

万能式断路器就像是一个大型的空气开关一样，都是通过空气介质来对电弧现象进行有效并且合理的进行灭弧工作，从而确保电路在发生短路故障时可提供安全的保护。

万能式断路器它的分合闸动作可分为两种形式，其中都包含了电动与手动，那么接下来就详细的讲讲它的合闸步骤与分闸步骤，以便大家在操作时可以更快更好的去执行。

万能断路器的电动合闸步骤需要先通过其面板上的储能按键将它按下去，然后等到储能完毕之后再按下合闸按钮，要是没有储能那就直接按下合闸按钮就行。

其次手动合闸步骤是可以通过万能式断路器正面的操作手柄，对设备上下方向进行手动储能当完毕后，轻轻按下合闸按钮即可完成合闸步骤（一般储能后都会有显示的）。

万能式断路器的分闸步骤可直接操作面板上的分闸按钮即可完成，不过这里需要注意的一点是由于设备的结构分为固定式和抽出式，要是当前采用了固定式的话分闸步骤就是和普通的接触器类似，通常情况下是按钮控制并且合闸按钮是送电，相反分闸按钮就是断电。

若是抽出式那么想要断电就按分闸按钮，然后在通过手动摇把将万能式断路器摇到分离位置上，以至于具体状态会在控制器中显示。

在需要送电的时候将断路器摇到接通位置上再按合闸按钮即可。

扩展资料：万能断路器的作用：1）正常情况下接通和断开高压电路中的空载及负荷电流。

在体系发作毛病时能与保护装置和自动装置相，敏捷堵截毛病电流，防止事故扩展，然后保证体系安全运转。

2）其实断路器就是一种开关，它和其他通常开关的不一样点主要在：1.适用电压等级高2.灭弧介质及方式，有真空，少油，多油及六氟化硫等等。

灭弧能力强，作用好通常情况下断路器自身不存在光滑方面的疑问，需求光滑的常常是它的操动组织。

万能断路器的使用环境：1）周围空气温度上限不超越+40℃，下限不低于-5℃，且24h的平均值不超越+35℃。

装置地点在海拔高度不超越2000m。

大气相对湿度在周围空气温度为+40℃时不超越50%；在较低温度下能够有较高的相对湿度；湿月的月平均大相对湿度为90%，一起该月的月平均低温度为+25℃，而且考虑到因温度改变而发作在产品表面上的凝霜。

额定电流In＝A额定电压AC400V AC690V □□*长延时Ir1A t1s 短延时Ir2A t2s 瞬时Ir3A型号CW3/-□FCM/W322路可编程输出模块输出1编号类型时间s输出2s□过载预报警Ir0=Ir1断路器订货规范安装方式固定式 抽屉式 □□联接方式水平垂直 上垂直下水平上水平下垂直□□□ □长延时曲线□通用长延时反时限(I t)□非常反时限(I t)□高压熔丝型(I t)42N极保护□OFF □50％In □100％In □200％In 类型选择□E A35□E A36□通信功能选报警功能时，必须选择2路可编程输出模块（内置）或6路可编程扩展输出模块（外置，见选择附件），并按“可编程输出模块输出编号定义“选择信号输出。

表智能控制器电压□DC24V □AC230V □AC400V(CW3-1600必选专用电源模块)□DC220V □DC110V (需配装直流电源模块)分励脱扣器□AC230V □AC400V □DC220V □DC110V合闸电磁铁□AC230V □AC400V □DC220V □DC110V 电动操作机构□AC230V □AC400V □DC220V □DC110V辅助开关□4组转换触头□4常开4常闭特殊形式□6组转换触头□6常开6常闭 □FFS分闸锁定装置 □一锁一钥匙□二锁一钥匙□三锁二钥匙□FLS机械联锁二台断路器 □钢缆联锁□联杆联锁（上下联锁）三台断路器□钢缆联锁方式三□联杆联锁方式一□联杆联锁方式二□联杆联锁方式三□FAN按钮锁定装置□FXG相间隔板（CW3-1600垂直联接方式必配相间隔板）□FJS计数器□FHM合闸准备就绪电气指示模块□FYF 远程复位□FWZ抽屉座位置电气指示装置□FCZ储能信号电气指示装置□FFJ附件监测单元□FBM外接变压器中心点接地单元输出1编号类型时间输出5输出6类型时间输出2输出3输出4编号s s s ss s□FCM/W366路可编程扩展输出模块通信功能选件□FGT故障脱扣信号□FNX储能信号□FHX合闸准备就绪信号□FQX欠电压输出信号□FCT抽屉座通信模块组件（仅适用Modb us协议）□FDY /WT直流电源模块□DC110V □DC220V □□R型□ZR型□ZTR型□S型□ZS型□ZTS型□F型□ZF型□ZTF型□电流不平衡动作阈值%动作延时动作延时s 返回阈值%返回延时返回延时s □OFF □报警□跳闸动作阈值%s返回阈值%s□OFF□报警□跳闸□断相保护接地保护I r4At4s (仅36型需填)注断路器订货规范（带EA 35或EA 36型智能控制器）（请在 上填上数字， 内打上√）□□FDY专用电源模块 □AC230V□AC400V□DC24V用户单位订货台数订货日期132□陆用 □湿热带型（型）船用（、壳架）TH 1600A 2500□A （CW3-7400四极无100%In保护）（三极断路器用于2倍相线截面中性线保护，但CW3-6300、7400除外）通信协议选择标准型式Mo d b us □特殊型式Pro fib u sDe vice ne tCAN□□□FFT FHD FDC FFC □外接中性线电流互感器FDH-60FDH-80FDH-120FDH-260□□□□□ZSI功能注1：接地保护用户可选择矢量和型或变压器中心点接地故障保护。

CW3万能式断路器的智能控制器的选型与使用管瑞良;殷建强【摘要】介绍了新一代CW3-EA、EP、EQ、EG系列智能控制器主要特点,探讨了常用的过载保护、短路保护整定值计算方法,对谐波分析、波形捕捉、可编程触点的使用作了简单的介绍,为智能控制器选型及使用提供参考.【期刊名称】《电气技术》【年(卷),期】2010(000)005【总页数】4页(P19-22)【关键词】智能控制器;谐波分析;可编程触点;接地保护;Modbus;ZSI区域联锁【作者】管瑞良;殷建强【作者单位】常熟开关制造有限公司,江苏,常熟,215500;常熟开关制造有限公司,江苏,常熟,215500【正文语种】中文1 引言新一代CW3-EA、EP、EQ、EG系列框架断路器除了具有高分断、小体积等特点外，其智能控制器基于先进的具有DSP运算能力的32位微处理器设计、液晶显示、中文菜单方式操作，整体性能大幅提高并具有系列化、模块化、多功能、高可靠的特点。

另外，作为断路器的核心部件之一，其电磁兼容性能完全满足GB14048.2-2008相关要求。

2 控制器选型[1]CW3-EA系列为电流保护型控制器，具有电流选择性保护与接地保护功能，EP系列控制器则在EA系列基础上增加了功率测量与能量管理，EQ系列除EP系列功能外还具有谐波分析功能，EG系列则为发电机保护型。

各系列控制器后缀35为无接地保护功能，36为带接地保护功能（分矢量和型与变压器中性点接地保护型，用户订货时标明）。

CW3智能控制器的通信模块独立于控制器本体，全系列控制器均可选配通信功能，另可选配抽架通信模块、CN1DP系列协议转换器、2路可编程输出模块、6路可编程输出模块、附件状态监测模块，具体见产品样本。

3 保护功能[2]3.1 选择性保护及MCR（1）长延时动作特性CW3系列智能控制器提供通用反时限（I2t）、非常反时限（It）、高压熔丝配合（I4t）三种保护特性曲线，与上下级断路器或熔断器能进行更好的协调配合（EG 系列仅提供通用反时限）。

CW1/H 系列可通信智能型万能式断路器通信说明常熟开关制造有限公司（原常熟开关厂）1 CW1/H 通信线的连接2 CW1/H 通信地址的设置1） 通过断路器控制器面板上的选择2按钮察看断路器的当前地址（站号）。

2） 对于要更改地址的断路器，将其单独连接到上位计算机，使用Modbus 协议的06号命令修改地址为0x40寄存器值。

如断路器接收命令修改成功，则将回应F7 06 00 40 00 0C 9C 8D3 通信地址设置的注意事项要进行Modbus 通信，必须保证同一通信线路的每一台断路器的通信地址均不相同。

如同一线路有两台断路器地址相同，这时上位机发送的一条命令可能会引起两台设备的同时回应，这将导致Modbus 通信网络异常，所以在正式通信前应确认所有断路器的通信地址。

8 DA TA+ 接收/发送数据+ 10 DA TA- 接收/发送数据- 12GND接通信线屏蔽层4上位机串口通信参数的设置注意：只有进行正确的串口参数设置，才能使上位机合断路器正常进行Modbus通信。

1）标准Modbus RTU方式2）波特率：19200bps3）奇偶校验：无4）停止位：2位当主从双方超过200ms无应答时，则判为通信超时，执行相应的流程。

5 Modbus网络的构建1）一条Modbus总线可同时连接32台可通信断路器。

Modbus总线采用轮询方式进行通信，在一条线路上安装过多的通信设备会降低通信的效率。

2）最大接线距离1200米，可通过加装中继器延长。

3）使用带屏蔽层的专用通信电缆。

推荐：超五类屏蔽通信线。

6.可通信断路器的ModBUS通信规约本公司的可通信断路器采用Modbus的RTU模式。

利用Modbus通讯规约的功能码03（读取单个或多个寄存器数据）、功能码06（预置单个寄存器）和功能码16（预置多个寄存器），即可完成上述参数的读取和设置。

A)读取数据使用03H命令：主站请求报文格式：从站应答报文格式：注：MSB：表示双字节数的高字节； LSB：表示双字节数的低字节（下同）B)修改数据使用06H命令：主站请求报文格式：从站应答报文格式：使用10H命令：主站请求报文格式：从站应答报文格式：C)错误代码的处理如果主站发出的数据地址错误或数据值错误，则从站向主站回送错误信息，功能码的最高位为1，即返回给主机的功能码是在主机已送的功能码上加128。

CW1系列智能型万能式断路器操作说明一．贮能操作1.手动贮能1.1 贮能时将贮能手柄上下反复扳动适当次数（约6～7次），当手感觉不到反力时就完成了贮能。

1.2 贮能完毕后，“贮能、释能”指示器在“贮能”位置。

2.电动贮能控制回路通电后，电动贮能即自动运行（控制电路已接成自动预贮能形式时）。

二．分合闸操作1.手动分合闸操作1.1合闸”按钮，断路器合闸，“分闸、合闸”指示器由“”转换到“”，“贮能、释能”指示器由“贮能”状态转换到“释能”状态。

1.2分闸“”按钮，断路器即分闸，“分闸、合闸”指示器由“”转换到“”。

2.电动分合闸操作2.1合闸当断路器处于贮能、断开状态时，将额定电压施加于合闸电磁铁上能使断路器合闸。

2.2分闸当断路器处于闭合状态时，将额定电压施加于分励脱扣器便能将断路器分闸。

三．抽屉式断路器操作1.断路器本体插入操作1.1拉出抽出导轨1.2将断路器本体放置在导轨上，注意断路器两凸出支架座应卡入导轨凹入处。

图1 断路器面板1.3将断路器本体向内推入，直至不能推动为止。

1.4抽出手柄，并将手柄六角完全插入抽屉座手柄内。

1.5顺时针转动手柄，直至为止指示器转至“连接”位置，并能听见抽屉座两侧有“咔嚓”两声，拉出手柄并放入原位。

2.断路器本体抽出操作2.1首先将断路器本体从“连接”位置移动至“分离”位置（将手柄向逆时针方向摇动）。

2.2将手柄拔出后，拉出断路器本体，注意拉出断路器本体时，由于重心前移，要注意防止断路器倾倒及跌落。

2.3将断路器本体从抽屉内取出，然后将抽出导轨推回原处。

万能式断路器CW1-3200A常见故障预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制CW1-3200/3P/3200A常见故障及排除方法1、智能型万能式断路器不能合闸，原因：1）欠压脱扣器无电源电压，未接通。

2）智能控制器动作后，控制器面板上部的红色按钮没有复位。

3）操作机构未储能。

4）抽屉式本体未处于“连接”或“试验”位置。

5）“断开位置钥匙锁”处于锁闭状态。

排除方法：1）检查线路，接通欠压脱扣器电源。

2）按下复位按钮。

3）手动或电动使机构储能。

4）用摇手柄将智能型万能式断路器本体摇至“连接”或“试验”位置。

5）用专用钥匙打开钥匙锁2、智能型万能式断路器不能电动储能，原因：1）电动操作机构电源未接通。

2）电源容量不够。

排除方法：1）检查线路、接通电源。

2）检查操作电压应大于85％Ue。

3、闭合电磁铁不能使智能型万能式断路器合闸，原因：1）无电源电压2）电源容量不够。

排除方法：1）检查线路、接通电源。

2）检查操作电压应大于85％Ue。

4、分励脱扣器不能使智能型万能式断路器断开，原因：1）无电源电压2）电源容量不够。

排除方法：1）检查线路、接通电源。

2）检查操作电压应大于85％Ue。

5、故障电流均超过长延时、短延时、瞬时整定值，只出现瞬时动作，无短延时、长延时动作。

原因：长延时、短延时、瞬时整定值设定不合理，整定在同一电源值范围。

排除方法：按IR＜IsD＜Ii的原则及考虑其动作范围，重新设定。

6、智能型万能式断路器频繁跳闸，原因：现场过负荷运行引起过载保护跳闸，由于过载热记功能未能及时断电清除，又重新合闸。

排除方法：控制器断电一次。

或30min后再合闸智能型万能式断路器7、抽屉式智能型万能式断路器摇手柄不能插入智能型万能式断路器，原因：抽屉式导轨或智能型万能式断路器本体没有完全推进去。

排除方法：把轨道或智能型万能式断路器本体推到底。

8、抽屉式智能型万能式断路器本体在断开位置时不能抽出智能型万能式断路器，原因1）摇手柄未拔出。
