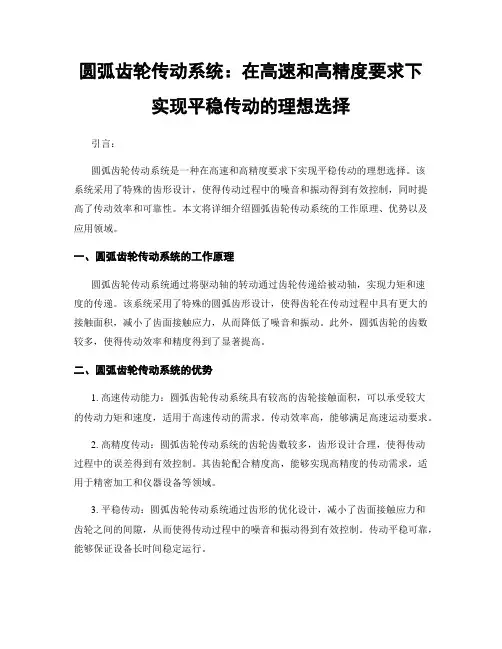

圆弧齿轮传动系统：在高速和高精度要求下实现平稳传动的理想选择引言：圆弧齿轮传动系统是一种在高速和高精度要求下实现平稳传动的理想选择。
该系统采用了特殊的齿形设计，使得传动过程中的噪音和振动得到有效控制，同时提高了传动效率和可靠性。
本文将详细介绍圆弧齿轮传动系统的工作原理、优势以及应用领域。
一、圆弧齿轮传动系统的工作原理圆弧齿轮传动系统通过将驱动轴的转动通过齿轮传递给被动轴，实现力矩和速度的传递。
该系统采用了特殊的圆弧齿形设计，使得齿轮在传动过程中具有更大的接触面积，减小了齿面接触应力，从而降低了噪音和振动。
此外，圆弧齿轮的齿数较多，使得传动效率和精度得到了显著提高。
二、圆弧齿轮传动系统的优势1. 高速传动能力：圆弧齿轮传动系统具有较高的齿轮接触面积，可以承受较大的传动力矩和速度，适用于高速传动的需求。
传动效率高，能够满足高速运动要求。
2. 高精度传动：圆弧齿轮传动系统的齿轮齿数较多，齿形设计合理，使得传动过程中的误差得到有效控制。
其齿轮配合精度高，能够实现高精度的传动需求，适用于精密加工和仪器设备等领域。
3. 平稳传动：圆弧齿轮传动系统通过齿形的优化设计，减小了齿面接触应力和齿轮之间的间隙，从而使得传动过程中的噪音和振动得到有效控制。
传动平稳可靠，能够保证设备长时间稳定运行。
4. 系统可靠性高：圆弧齿轮传动系统采用优质的材料和先进的制造工艺，具有良好的硬度和耐磨性。
该系统的传动部件经过精密加工和质量检测，保证了系统的可靠性和寿命。
三、圆弧齿轮传动系统的应用领域1. 工业机械：圆弧齿轮传动系统适用于各种工业机械设备，如机床、数控机床、印刷机械等。
它能够满足高速、高精度的传动需求，保证机器的稳定运行。
2. 汽车工业：圆弧齿轮传动系统在汽车工业中得到广泛应用，特别是在高速变速箱和差速器中。
它能够提供平稳可靠的传动，提高汽车的行驶性能和驾驶舒适性。
3. 航空航天：圆弧齿轮传动系统在航空航天领域也有应用，如飞机发动机、舵机等。
齿轮传动科技名词定义中文名称：齿轮传动英文名称：gear drive 定义：利用齿轮传递运动和动力的传动方式。
应用学科：机械工程（一级学科）；传动（二级学科）；齿轮传动（三级学科）以上内容由全国科学技术名词审定委员会审定公布求助编辑百科名片齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
具有结构紧凑、效率高、寿命长等特点。
（一）特点齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
按齿轮轴线的相对位置分平行轴圆柱齿轮传动、相交轴圆锥齿轮传动和交错轴螺旋齿轮传动。
具有结构紧凑、效率高、寿命长等特点。
齿轮传动是指用主、从动轮轮齿直接、传递运动和动力的装置。
在所有的机械传动中，齿轮传动应用最广，可用来传递相对位置不齿轮传动远的两轴之间的运动和动力。
齿轮传动的特点是：齿轮传动平稳，传动比精确，工作可靠、效率高、寿命长，使用的功率、速度和尺寸范围大。
例如传递功率可以从很小至几十万千瓦；速度最高可达300m/s；齿轮直径可以从几毫米至二十多米。
但是制造齿轮需要有专门的设备，啮合传动会产生噪声。
（二）类型（1）根据两轴的相对位置和轮齿的方向，可分为以下类型：<1>直齿圆柱齿轮传动；<2> 斜齿圆柱齿轮传动<3>人字齿轮传动；<4>锥齿轮传动；<5>交错轴斜齿轮传动。
（2）根据齿轮的工作条件，可分为：<1>开式齿轮传动式齿轮传动，齿轮暴露在外，不能保证良好的润滑。
<2>半开式齿轮传动，齿轮浸入油池，有护罩，但不封闭。
<3>闭式齿轮传动，齿轮、轴和轴承等都装在封闭箱体内，润滑条件良好，灰沙不易进入，安装精确，轮传动有良好的工作条件，是应用最广泛的齿轮传动。
齿轮传动可按其轴线的相对位置分类。
齿轮传动按齿轮的外形可分为圆柱齿轮传动、锥齿轮传动、非圆齿轮传动、齿条传动和蜗杆传动。
按轮齿的齿廓曲线可分为渐开线齿轮传动、摆线齿轮传动和圆弧齿轮传动等。
标准件与常用件——齿轮——圆柱齿轮传动 返回“齿轮概述”圆柱齿轮的轮齿有直齿、斜齿、人字齿等。
直齿圆柱齿轮是齿轮中常用的一种。
这里只介绍直齿圆柱齿轮。
直齿圆柱齿轮各部分的名称、代号及计算一、各部分的名称、代号1、齿顶圆：齿轮上最大的圆。
其直径用da 表示；2、齿根圆：通过轮齿根部的圆。
其直径用df 表示；3、节圆和分度圆：节圆是两齿轮啮合接触点所形成的圆,用d'表示。
分度圆是加工齿轮时，作为齿轮轮齿分度的圆。
用d 表示。
对于标准齿轮来说，节圆直径和分度圆直径相等。
4、齿高、齿顶高、齿根高：齿顶圆与齿根圆之间的径向距离称为齿高，用h 表示。
齿顶圆与分度圆之间的径向距离称为齿顶高，用ha 表示。
齿根圆与分度圆之间的径向距离称为齿根高，用hf 表示。
5、齿距、齿厚、齿槽宽：齿距p 表示，齿厚s 表示，齿槽宽e 表示，标准齿轮s=e,p=s+e 。
6、模数：p/π=m ，m 称为齿轮的模数。
模数是设计和制造齿轮的重要参数，模数愈大，轮齿就愈大；模数愈小，轮齿就愈小。
7、压力角：用α表示标准齿轮的压力角一般为20°。
两齿轮相互啮合，压力角和模数必须相等。
8、传动比：主动齿轮的转数n 1与从动齿轮的转数n 2之比,以i 表示。
i= n 1/ n 2，i ＞1减速 二、几何尺寸计算单个齿轮的规定画法1、在表示齿轮端面的视图中，齿顶圆用粗实线，齿根圆用细实线或省略不画，分度圆用点画线画出；2、另一视图一般画成全剖视图，而轮齿按不剖处理。
用粗实线表示齿顶线和齿根线，用点画线表示分度线；3、若不画成剖视图，则齿根线可省略不画；4、轮齿为斜齿、人字齿时，按图画出，非圆视图画成半剖视或局部剖视，在未剖的部分以三条相互平行的细实线示意轮齿的倾斜方向。
齿轮的啮合画法1、在表示齿轮端面的视图中，啮合区的齿顶圆均用粗实线绘制，如图（c）所示；也可省略不画，但相切的两分度圆须用点画线画出，两齿根省略不画，如图（d）所示；２、若不作剖视，则啮合区的齿顶线不必画出，此时分度线用粗实线绘制，如图（b）所示；3、若不作剖视，则啮合区的齿顶线不必画出，此时分度线用粗实线绘制，如图（a）所示。

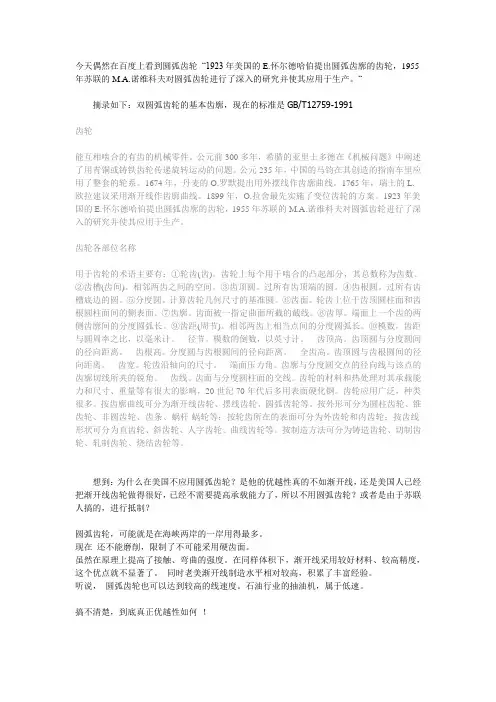

今天偶然在百度上看到圆弧齿轮“1923年美国的E.怀尔德哈伯提出圆弧齿廓的齿轮，1955年苏联的M.A.诺维科夫对圆弧齿轮进行了深入的研究并使其应用于生产。
“摘录如下：双圆弧齿轮的基本齿廓，现在的标准是GB/T12759-1991齿轮能互相啮合的有齿的机械零件。
公元前300多年，希腊的亚里士多德在《机械问题》中阐述了用青铜或铸铁齿轮传递旋转运动的问题。
公元235年，中国的马钧在其创造的指南车里应用了整套的轮系。
1674年，丹麦的O.罗默提出用外摆线作齿廓曲线。
1765年，瑞士的L.欧拉建议采用渐开线作齿廓曲线。
1899年，O.拉舍最先实施了变位齿轮的方案。
1923年美国的E.怀尔德哈伯提出圆弧齿廓的齿轮，1955年苏联的M.A.诺维科夫对圆弧齿轮进行了深入的研究并使其应用于生产。
齿轮各部位名称用于齿轮的术语主要有：①轮齿(齿)。
齿轮上每个用于啮合的凸起部分，其总数称为齿数。
②齿槽(齿间)。
相邻两齿之间的空间。
③齿顶圆。
过所有齿顶端的圆。
④齿根圆。
过所有齿槽底边的圆。
⑤分度圆。
计算齿轮几何尺寸的基准圆。
⑥齿面。
轮齿上位于齿顶圆柱面和齿根圆柱面间的侧表面。
⑦齿廓。
齿面被一指定曲面所截的截线。
⑧齿厚。
端面上一个齿的两侧齿廓间的分度圆弧长。
⑨齿距(周节)。
相邻两齿上相当点间的分度圆弧长。
⑩模数。
齿距与圆周率之比，以毫米计。
径节。
模数的倒数，以英寸计。
齿顶高。
齿顶圆与分度圆间的径向距离。
齿根高。
分度圆与齿根圆间的径向距离。
全齿高。
齿顶圆与齿根圆间的径向距离。
齿宽。
轮齿沿轴向的尺寸。
端面压力角。
齿廓与分度圆交点的径向线与该点的齿廓切线所夹的锐角。
齿线。
齿面与分度圆柱面的交线。
齿轮的材料和热处理对其承载能力和尺寸、重量等有很大的影响，20世纪70年代后多用表面硬化钢。
齿轮应用广泛，种类很多。
按齿廓曲线可分为渐开线齿轮、摆线齿轮、圆弧齿轮等。
按外形可分为圆柱齿轮、锥齿轮、非圆齿轮、齿条、蜗杆-蜗轮等；按轮齿所在的表面可分为外齿轮和内齿轮；按齿线形状可分为直齿轮、斜齿轮、人字齿轮、曲线齿轮等。

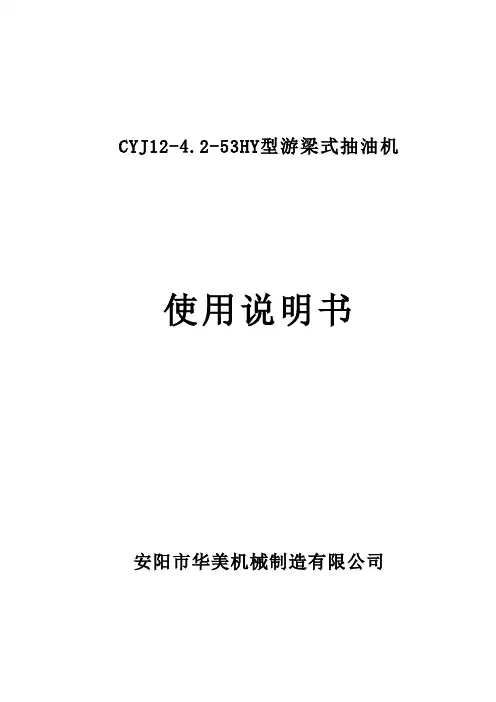

CYJ12-4.2-53HY型游梁式抽油机使用说明书安阳市华美机械制造有限公司目录一、概述 (1)二、技术性能指标 (2)三、结构简介 (2)四、抽油机的安装及运转 (5)五、抽油机的维护及保养 (8)六、安全规则 (11)七、抽油机平衡调整的计算 (12)八、抽油机可能出现的故障及排除 (16)九、产品质量保证 (19)一、概述抽油机是油田采油生产中常用的地面设备。
游梁式抽油机以其结构简单、皮实耐用、操作简便、容易安装而深受用户的欢迎，并在在用抽油机中拥有最大的占有率。
我公司设计制造的游梁式抽油机，设计参数合理、性能优良、质量可靠，并能够及时地为用户提供良好的服务。
本说明书适用于我公司生产的CYJ12-4.2-53HY抽油机。
此外，我公司还生产3～14型全系列各种抽油机，品种齐全，覆盖面广，完全可以满足国内各油田不同采油工况的需要。
重要说明使用本产品前必须仔细阅读本说明书,并按照本说明书要求进行操作和维护保养。
本产品的改进和局部改动不再通知用户，请用户注意以实物为准。
抽油机方位：从抽油机的侧面看，驴头所在一侧为抽油机的前方，吊臂所在一侧为抽油机的后方；由抽油机前方面向抽油机时，右手侧为抽油机的右侧，左手侧为抽油机的左侧。
抽油机旋转方向：本型号抽油机的旋转方向为抽油机的曲柄倒向抽油机的前方。
或站在抽油机左侧、面向抽油机时，抽油机旋转方向应为曲柄顺时针旋转。
二、技术性能指标⒈产品型号：CYJ12-4.2-53HY⒉基本参数:见表1、表1⒊动力机的使用由于抽油机长期于野外连续运转，再加上其特殊的动力特性，就目前来讲，电动机是比较适合于抽油机使用的动力机。
三、结构简介(一)产品结构及组成本产品的结构及主要部件见图1。
图1 抽油机结构简图1、吊绳2、悬绳器3、光杆卡瓦4、驴头5、游梁6、支架轴承座7、支架8、横梁轴承座9、横梁 10、连杆 11、曲柄销装置 12、曲柄13、支架平台 14、减速器 15、电动机装置 16、刹车机构17、筒体底座 18、后吊臂 19、活动平衡块(二)主要部件1、吊绳吊绳的钢丝绳为多层股不扭转钢丝绳，吊绳长度及型号见表１。
