通信学习:中兴通讯新产品方案介绍
- 格式:pptx
- 大小:4.52 MB
- 文档页数:16
中兴通讯ZXMP S200产品介绍ZXMP S200是紧凑型STM-4/STM-1多业务接入设备,能够实现STM-4、STM-1、E3/T3、E1/T1、FE、N×64k、SHDSL和2/4线音频业务的传输与管理。
ZXMP S200具备高的集成度、方便灵活的安装方式和多种电源接入方法,适合于电信运营商和专网用来传送末端接入业务,降低运营成本。
1、产品特点灵活的设备配置:STM-4/STM-1兼容设备,采用SFP模块,支持网络设备从155M到622M的在线升级,可以作为标准的TM设备、ADM设备和REG设备。
丰富的多业务提供能力支持STM4、STM1业务支持E1/T1、E3/T3业务支持10M/100M以太网业务(电/光口)支持N×64k业务支持SHDSL业务支持2/4线音频业务支持RS232/RS485/RS422透明数据接口强的交叉能力:提供64×64VC-4的高阶交叉能力,2037×2037 VC-12的低阶交叉能力高集成度:机盒尺寸为:442 mm(宽) × 45.0 mm(高) × 240 mm (深),仅1U高典型配置下重量仅为5.5 kg,典型功耗小于30 W方便的安装方式:盒式设备,高度仅为1U。
可安装在ETS标准机柜和IEC 19英寸机柜中,还支持台式安装、壁挂式安装和室外安装。
灵活的供电设计:支持220/110V AC、-48/-60V DC或+24V DC供电方式。
直流供电采用双输入端口方式,实现1:1保护。
完善的网络保护机制支持二纤双向复用段保护环支持四纤双向/单向链路复用段1+1或1:1保护支持二纤通道保护环支持子网连接保护支持双节点互连保护方式2、客户体验价值满足多种环境应用:适应恶劣环境,可适应高温、高湿及电压不稳等异常状况。
节省运营商光纤资源:单钎双向,收发在同一根光纤中,节省光钎资源。
为数据业务保驾护航:最大提供8×FE,满足固网、移动运营商末端数据业务接入的需求。

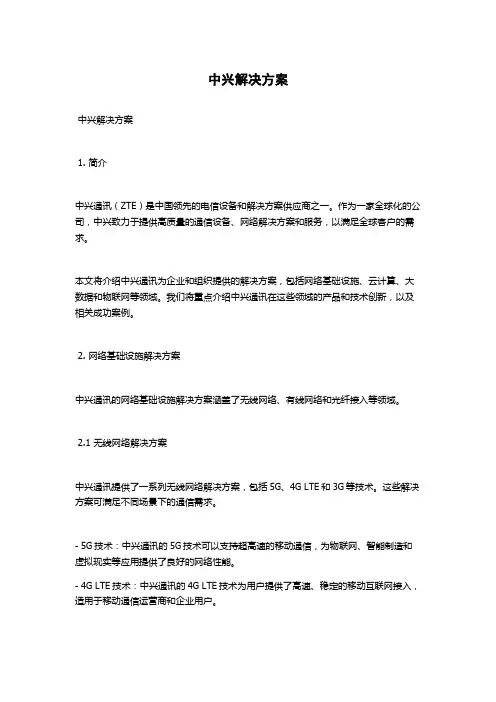

中兴解决方案中兴解决方案1. 简介中兴通讯(ZTE)是中国领先的电信设备和解决方案供应商之一。
作为一家全球化的公司,中兴致力于提供高质量的通信设备、网络解决方案和服务,以满足全球客户的需求。
本文将介绍中兴通讯为企业和组织提供的解决方案,包括网络基础设施、云计算、大数据和物联网等领域。
我们将重点介绍中兴通讯在这些领域的产品和技术创新,以及相关成功案例。
2. 网络基础设施解决方案中兴通讯的网络基础设施解决方案涵盖了无线网络、有线网络和光纤接入等领域。
2.1 无线网络解决方案中兴通讯提供了一系列无线网络解决方案,包括5G、4G LTE和3G等技术。
这些解决方案可满足不同场景下的通信需求。
- 5G技术:中兴通讯的5G技术可以支持超高速的移动通信,为物联网、智能制造和虚拟现实等应用提供了良好的网络性能。
- 4G LTE技术:中兴通讯的4G LTE技术为用户提供了高速、稳定的移动互联网接入,适用于移动通信运营商和企业用户。
- 3G技术:中兴通讯的3G技术在全球范围内得到广泛应用,为用户提供了可靠的移动通信服务。
2.2 有线网络解决方案中兴通讯的有线网络解决方案包括以太网、宽带接入和数据中心网络等技术。
这些解决方案可以提供高速、可靠的有线网络连接。
- 以太网技术:中兴通讯的以太网技术可以为企业和组织提供快速、可靠的局域网接入,支持高带宽应用和大规模用户连接。
- 宽带接入技术:中兴通讯的宽带接入技术可以为运营商提供高速、稳定的宽带服务,满足用户对互联网的需求。
- 数据中心网络技术:中兴通讯的数据中心网络技术可以构建高可用、高性能的数据中心网络架构,为企业提供高效的数据处理和存储能力。
2.3 光纤接入解决方案中兴通讯的光纤接入解决方案可以为用户提供高速、稳定的宽带接入。
中兴通讯的光纤接入技术可以支持FTTH(光纤到户)、FTTB(光纤到楼)和FTTC(光纤到街边柜)等不同接入方式,满足不同用户的需求。
3. 云计算解决方案中兴通讯的云计算解决方案可以帮助企业和组织构建灵活、可扩展的云平台,实现资源共享和高效管理。

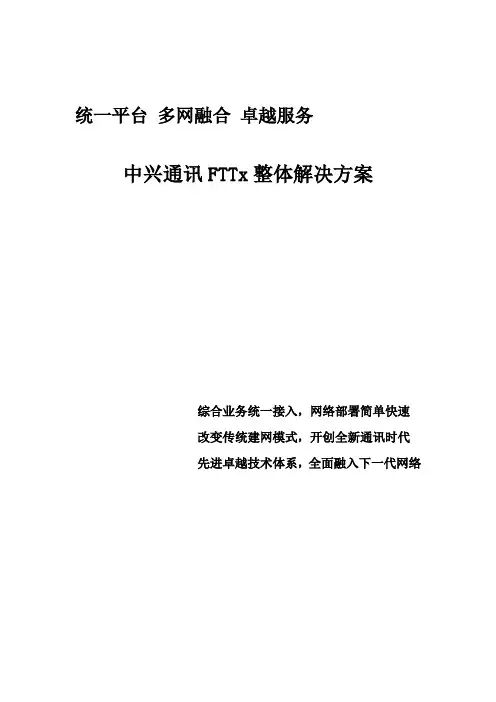

统一平台多网融合卓越服务中兴通讯FTTx整体解决方案综合业务统一接入,网络部署简单快速改变传统建网模式,开创全新通讯时代先进卓越技术体系,全面融入下一代网络概述近年来随着社会的发展,人们对于通信业务的需求不断增长,除了传统的语音、TDM专线等窄带业务外,对于宽带数据业务的需求迅速增长,更多用户开始关注基于宽带的新业务,如3D网络游戏、远程教育、视频会议、可视电话、视频点播和IPTV等,同时这些增值业务也将成为运营商收入的增长点,成为运营商吸引用户、提供差异化服务、增加业务收入的重要手段。
宽带增值业务的推广,使用户对带宽的需求由原来的几兆变为十几兆甚至几十兆。
光纤作为传输高速率、大容量、多业务的最佳媒质,使得接入手段的光纤化成为接入网的发展方向。
中兴通讯基于对用户需求和技术发展的深入理解,推出了ZXA10 xPON无源光网络系列设备,为接入网的网络建设以及业务提升提供了坚实的技术和业务平台,中兴通讯FTTx整体解决方案如下图所示:图中兴通讯FTTx整体解决方案中兴通讯ZXA10 xPON无源光接入系统提供各种容量的局端设备到系列化的用户端设备,适应FTTC/B/O和FTTH等各种应用场合的一个全面光接入解决方案,可以充分满足运营商在竞争激烈,业务发展变化迅速,网络不断发展演进的大环境中,快捷方便开展业务、提供廉价大带宽和多业务支持能力的要求。
ZXA10 xPON无源光接入系统提供良好的组播与动态带宽调度能力,支持大带宽的数据和互联网接入业务、VoIP业务、IPTV、CATV视频业务和L2VPN业务的开展,有效支撑广播式与交互式的VOD/IPTV/SDTV/HDTV等新兴高宽带业务的接入需求,并提供良好的QoS与安全性保障。
同时,ZXA10 xPON与中兴综合业务接入网MSAN和DSLAM等产品统一组网,提供全系列的FTTx解决方案。
系统特点与优势●丰富的业务接口类型。
ZXA10 xPON无源光接入系统可综合提供GE、FE、VOIP、xDSL、WiFi、CATV、TDM E1等各种业务,全面支持Triple-Play业务的开展。

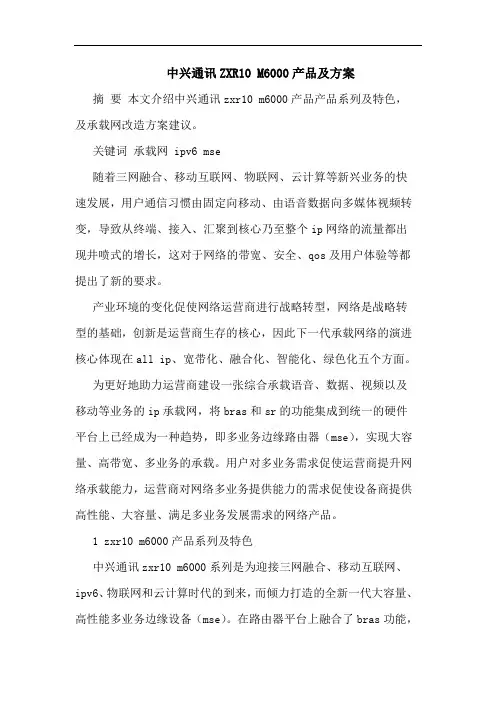

中兴通讯ZXR10 M6000产品及方案摘要本文介绍中兴通讯zxr10 m6000产品产品系列及特色,及承载网改造方案建议。
关键词承载网 ipv6 mse随着三网融合、移动互联网、物联网、云计算等新兴业务的快速发展,用户通信习惯由固定向移动、由语音数据向多媒体视频转变,导致从终端、接入、汇聚到核心乃至整个ip网络的流量都出现井喷式的增长,这对于网络的带宽、安全、qos及用户体验等都提出了新的要求。
产业环境的变化促使网络运营商进行战略转型,网络是战略转型的基础,创新是运营商生存的核心,因此下一代承载网络的演进核心体现在all ip、宽带化、融合化、智能化、绿色化五个方面。
为更好地助力运营商建设一张综合承载语音、数据、视频以及移动等业务的ip承载网,将bras和sr的功能集成到统一的硬件平台上已经成为一种趋势,即多业务边缘路由器(mse),实现大容量、高带宽、多业务的承载。
用户对多业务需求促使运营商提升网络承载能力,运营商对网络多业务提供能力的需求促使设备商提供高性能、大容量、满足多业务发展需求的网络产品。
1 zxr10 m6000产品系列及特色中兴通讯zxr10 m6000系列是为迎接三网融合、移动互联网、ipv6、物联网和云计算时代的到来,而倾力打造的全新一代大容量、高性能多业务边缘设备(mse)。
在路由器平台上融合了bras功能,是业界首款sr、bras合一的产品,是建设运营商骨干网、城域网、移动承载网、互联网数据中心(idc)、政府网、企业网等的最佳选择。
1.1 400g ready,充分满足高带宽业务发展需要●提供40g/ 100g接口;●可平滑升级支持400g,满足iptv、云计算、物联网和移动互联网等高带宽业务发展需要;●多业务统一承载,具有丰富的业务特性;●融合bras和sr功能,内置nat、 netflow、ipsec和ac等专用高性能业务模块;● 1588v2+同步以太网,满足ip backhaul场景对时钟的精准同步要求;● pwe3技术实现传统电路业务端到端的业务仿真,实现全ip 化承载。
把把握握时时代代脉脉搏搏 创创造造民民族族精精品品中兴通讯c d m a 2000 1x 移动通信系统新业务介绍把握时代脉搏创造民族精品☎早在1995年,中兴通讯开始IS-95 CDMA移动通信系统的预研。
经过5年多的潜心研究,率先推出CDMA移动通信系统全网解决方案(包括CDMA移动交换系统、CDMA基站系统、CDMA手机),走在国内CDMA研发的前列,与世界CDMA研发同步。
☎2000年1月,中兴通讯研发成功cdma2000 1x移动通信系统,实现cdma2000 1x系统话音通信,支持IS-95(无线配置RC1,RC2)系统话音通信,cdma2000 1x(无线配置RC3以上)系统话音通信,IS-95系统和cdma2000 1x系统移动台之间的话音通信。
☎2001年2月,实现cdma2000 1x高速数据业务,支持前向和反向153.6kbps的高速数据传输,实现移动台无线高速上网、无线图像传输等业务功能。
☎2001年6月,参加了全球CDMA年会(香港)设备展示。
☎2001年8月,开通国内第一个cdma2000 1x实验局,成功演示高速数据业务应用。
☎2001年第一季度达到商用,同时推出支持151万个话音用户、30万个数据用户、24个载频扇区信道共享全IP基站系统,可平滑过渡到未来的3GPP2 全IP网络架构,通过信道板混插及软件升级即可升级至HDR,1XEV-DV,支持未来的V oIP。
☎2002年5月,中兴通讯推出cdma2000 1x-EV(HDR)产品。
☎目前,中兴通讯从事Cdma2000 1x系统的研究开发人员已经达到了1500余人;工程技术支持人员达到400余人,这在世界上都是罕见的。
☎中兴通讯将以雄厚的实力全方位地服务于祖国移动通信事业,并为推动民族移动通信产业化的技术进步作出应有的贡献。
新时期对移动通信的发展需求☎在当今社会,移动技术在通信领域中起到了越来越重要的作用。
☎随着信息时代的到来,人们对通讯的质量和系统的灵活性要求越来越高。
ZXA10C300产品介绍ZXA10C300是中兴通讯推出的一种创新型的集成业务接入设备,可以满足各种不同场景下的宽带接入需求。
它融合了光网络、以太网网络和时分多址传输技术,具备高速接入、大容量传输和强大的业务适应性等特点。
以下将从其技术特点、应用场景和优势三个方面进行详细介绍。
首先,ZXA10 C300具有多项先进的技术特点。
首先是其高速接入能力,支持1Gbps的带宽,能够满足大规模宽带用户的需求。
其次是具备大容量传输能力,支持多种制式的光纤接入,最大支持64个光纤接口,可以满足不同的传输需求。
此外,它还具备全球领先的时分多址传输技术,可以提供高效的带宽利用,实现多播、组播和多服务业务等多种应用。
最后,ZXA10 C300还具备强大的业务适应性,可以支持多种业务接入方式,如语音、数据和视频等,满足不同用户的需求。
其次,ZXA10C300适用于多种不同的应用场景。
首先是宽带接入领域,可以用于家庭用户的宽带接入,为用户提供高速、稳定的互联网服务。
其次是企业用户的接入,可以为企业提供高速的数据传输、视频会议等需求。
此外,它还适用于教育、医疗、政府等公共事业的应用,可以满足这些领域的多种业务需求。
最后,ZXA10 C300的产品优势主要有以下几点。
首先是高速接入能力,通过支持1Gbps的带宽,能够满足大规模宽带用户的需求。
其次是大容量传输能力,支持多种制式的光纤接入,满足不同的传输需求。
此外,它还具备灵活的业务适应性,可以支持多种业务接入方式,满足不同用户的需求。
另外,它还具备高度集成的优势,可以减少设备数量和占地面积,降低了运营成本。
最后,ZXA10 C300还具备高可靠性和稳定性,通过采用冗余设计和自动备份机制,可以提高网络的稳定性和可靠性。
总之,ZXA10C300是一款创新型的集成业务接入设备,具备高速接入、大容量传输和强大的业务适应性等多个优点。
它适用于多种不同的应用场景,可以满足不同用户的需求。
中兴通讯Qcell产品介绍中兴Qcell-创新的室内覆盖解决方案内部公开▲Cat5e/6 Ethernet CableFiberPico RRUSDR MIMO POEP-BridgeP-BridgeP-BridgeFiber to CAT-5e/6 Cable BridgeQcell方案包含三种设备: Pico RRU 、P-Bridge以及BBU : Pico RRU :远端射频单元,外形简洁美观,内置集成天线 (也可以使用外接天线),支持2*2MIMO , 仅通过网线与PBridge连接,POE供电。
P-Bridge:远端汇聚单元,传输转换设备,实现以太网接口 与光接口间的信号转换。
BBU:完成基带信号的调制和解调,即宏站BBU,设备型号 B8200、B8300。
Qcell应用场景P-BridgeCBD区域购物中心P-BridgeBBU Multi-modeQcell完美解决大面积高话务量室内覆盖问题2写字楼© ZTE Corporation. All rights reserved机场/车站大容量多模BBU——B8300内部公开▲最大配置 接口类型及数量尺寸 重量 同步方式 供电方式 典型功耗 安装方式312*S111(20MHz,8天线) 72*O1(20MHz,2天线)GE*2 3U/19英寸 9kg(满配 ) GPS/北斗/1588V2 -48VDC/220VAC 550W(6块LTE基带板)19英寸机柜安装、挂墙安装、室外一体化机柜安装、HUB柜安装PMUBPM UBPMPMCR0CR0© ZTE Corporation. All rights reservedBPN2 BPN2 BPN2 BPN2 BPN2 BPN2Qcell组网拓扑及设备指标BBU…P-Bridge 每个P-Bridge最多可连接8个Pico RRU。
P-Bridge P-Bridge之间可用通过光纤级联,最大支持4级级联。
移动5G产品介绍及配置说明---中兴通讯中国移动5G配置说明A9611A S26BBUAAU RRU设备V92005G产品一览64TR AAU2TR RRU QcellA9611E S49A9611A S2664TR AAU 8TR RRU R8998E S2600R9606 S26R8139 T2600R8139 M90182326R8139 M182326R8139 M1826 5G设备应用场景场景分类通道数RRU应用场景室外型64TRA9611A S26室外D频段4/5G混摸站点新建A9611E S49室外4.9G频段(高容量、行业应用)站点新建8TR R8998E S2600室外D频段高铁高速以及深度覆盖,补盲补热等特殊场景室内型2TR R9606 S26室内分布D频段站点新建,高铁及隧道覆盖场景分布式微站4TRR8139 T2600室内D频段独立覆盖场景R8139 M90182326室分D/E/1.8G/900M频段覆盖多模大容量场景R8139 M182326室分D/E/1.8G频段覆盖多模大容量场景R8139 M1826室内D/1.8G频段双模覆盖场景大容量多模BBU —— V9200电源板基带板交换管理板智能风扇最大配置15个64TR 100MHz NR小区90个20MHz LTE小区/2U 接口类型及数量10GE/25GE*2尺寸2U/19英寸重量18kg(满配)同步方式GPS/北斗/1588V2供电方式-48VDC/220VAC 功耗315W(S111配置)安装方式19英寸机柜安装、挂墙安装、室外一体化机柜安装、HUB柜安装基带板基带板基带板基带板交换管理板/加速板电源板/环境监控板卡介绍—— V9200板卡名称型号板卡能力V9200 交换管理模块VSW VSWc2用于控制和管理基带单元,并提供传输接口和系统时钟。
支持10GE/25GE*2,40GE/100GE*2,支持1pps+TOD接口,支持GPS和北斗V9200 基带处理模块VBP VBPc55G基带板:每单板支持3*64T64R*100MHz 小区;6*25G+1*100G光口V9200 直流电源模块VPD VPD提供-48VDC电源,支持1+1主备, 2000WV9200 风扇模块VFC VFc1智能风扇模块V9200 环境监控模块VEM VEMc1默认不配置,室外柜配置,提供12路干接点+ RS232+RS485通信接口AAU及RRU产品规格介绍通道设备型号供电方式工作带宽输出功率接口类型64TR AAU A9611A S26直流/交流(由外置P3000A供电160MHz240W4*25G(SFP28),光A9611E S49直流/交流(由外置P3000A供电)100MHz200W1*25G(SFP28),光8TR RRU R8998E S2600直流/交流(由外置P3000A供电)160M8 x 40 W3x10G,光2TR RRU R9606 S26直流/交流160M2*100W2x10G/25G,光QCELLR8139 T2600 POE160M4*250mW1*10G 光电复合缆(SFP28)1*10G CAT6A(RJ45)R8139 M90182326POE160M4*250mW1*10G 光电复合缆(SFP28)1*10G CAT6A(RJ45)R8139 M182326POE160M4*250mW1*10G 光电复合缆(SFP28) 1*10G CAT6A(RJ45)R8139 M1826POE160M4*250mW1*10G 光电复合缆(SFP28)1*10G CAT6A(RJ45)工作频段2515 - 2675 MHz 光接口 4 x 25G(SFP28)通道数64T64R 阵子数192输出功率240 W 供电方式-37VDC 至 -57VDC IBW160 MHz OBW160 MHz 支持移动完整的 160MHz 频段0103支持eCPRI接口,一根 25G 光纤即满足传输要求0264通道、192天线阵子、支持4/5G共模工作频段4800~5000MHz 光接口2 x 100G(QSFP28) + 1 x 25G(SFP28)通道数64T64R 阵子数192输出功率200W 供电方式-37VDC 至 -57VDCIBW200 MHz OBW100 MHz 4.9GHz频段帧结构灵活配置,满足垂直行业应用010302室外2.6GHz频段容量补充,补盲多场景应用支持eCPRI接口,一根 25G 光纤即满足传输要求8T8R R8998E S2600—5G高铁覆盖,支持45G混模u 8T8R 160MHz全带宽设备,大功率320W;u 45G混模;u满足5G高铁覆盖;R8998E S2600工作频段Band41:2515-2675MHz OBW160 MHz IBW160 MHz 输出功率8 x 40 W 通道数8T8R光口3x10GDAS 2T2R RRU—R9606 S26u 160MHz全带宽u DAS信源设备,快速建设室内5G覆盖u满足高铁、地铁等隧道5G建设R9606 S26工作频段Band41:2515-2675MHz OBW160 MHz IBW160 MHz 输出功率2x 100 W 通道数2T2R光口2x10G/25G供电方式AC/DC条目指标型号R8139 T2600R8139 M90182326R8139 M182326R8139 M1826频段2.6G(160M)四频 900M+ 1.8G + 2.3G+ 2.6G(160M)三频1.8G + 2.3G+ 2.6G(160M)双频1.8G + 2.6G(160M)载波配置5GNR 100MHz5GNR 100MHz+ 5个20M LTE载波5GNR 100MHz+ 4个20M LTE载波5GNR 100MHz+ 4个20M LTE载波接口1*10G 光电复合缆1*10G CAT6A1*10G 光电复合缆1*10G CAT6A 1*10G 光电复合缆1*10G CAT6A 1*10G 光电复合缆1*10G CAT6A 供电方式POEPOE POE POE 天线内置天线内置天线内置天线内置天线机顶功率 4 x 250 mW 4 x 250 mW 4 x 250 mW 4 x 250 mWPico RRU4T4R QCell设备介绍-pRRU2.6G 64TR和8TR宏站-NSA分框中移集团技术规范:《中国移动5G NR无线网络主设备技术要求--N41 64通道AAU分册V100》《中国移动5G NR无线网络主设备技术要求--高铁分册V100》工作频段RRU的射频滤波器支持2515MHz - 2675MHz频段。
