中兴公司SDH产品介绍

中兴ZXMP S385中SDH设备简介
ZXMP S385整机配置如图所示。

三种规格机柜的配置相似，其基本配置单元包括子架、机柜、电源分配箱、防尘单元。

2000mm高机柜可以配置1个子架（带风扇插箱），2200mm 和2600mm高机柜最多可配置2个子架（带风扇插箱）。

配置双子架时，需要配置导风单元。

通过子架中单板的不同配置实现设备的各项功能。

由于机柜内部空间的限制，采用300mm深机柜的ZXMP S385设备整机最佳满配为630个2M业务，最大容量为756个2M业务。

如果连接的2M业务数量超过最大容量时，需特别定制600mm深的机柜。

ZXMP S385的风扇插箱是散热降温部件。

风扇插箱包括1块风扇背板FMB 和3个独立的风扇盒。

每个风扇盒包括风扇箱、风扇和风扇板FAN。

风扇一直全速运转，FAN板产生堵转信号给NCP。

各单板间的连接关系如下：
1．FAN板与风扇由3芯插座连接，连接线缆为风扇自带的风扇组件导线。

2．FAN板与FMB板由24芯PCB压接插座连接。

3．FMB板与子架背板MB由一个12芯和一个3芯的插座连接，连接线缆分别是风扇电缆、风扇电源备份电缆。

ZXMP S385可以和ZXMP S320、ZXMP S330、ZXMP S380等中兴SDH设备共同组网。

但ZXMP S385与ZXMP S320混合组网时，不能组建复用段环网，只能组通道环。

SDH传输设备介绍October 2000 (C)国信朗讯科技网络技术有限公司保留所有权利●学习目标通过对本文档的学习,你将掌握以下内容:•各种连接设备介绍•各厂家SDH传输设备的介绍●学习内容•各种连接设备(OBB﹑ODF和DDF)•各厂家SDH传输设备LUCENT:DACS VI﹑SLM-16﹑ISM-2000(ISM-1﹑ISM-4) FJT:FLX2500A﹑FLX600A﹑FLX150/600一﹑连接设备OBB(光缆分纤盒):光缆从光分纤盒一端进入,在分纤盒内部通过熔接器与尾纤固定相连.尾纤通过ODF与传输设备相连.在光设备中,两根光纤组成一个收发,但是端口算做两个.这与电设备不同.ODF(光数字配线架):如图示,ODF分为纤面和缆面. ODF缆面:将光缆中的光纤从OBB中引出后,与ODF 相连的一面. ODF纤面:ODF缆面的对面, 用于连接传输设备. 光缆光纤DDF (数字配线架):DDF 下端:用于跳线和客户设备连接 DDF 上端:用于设备连接关联规则:指设备与DDF 下端连接时所遵循的一些规则,常用的关联规则包括:上下关联和左右关联上下关联:指将相隔为一定数目的不同面板上的对应端子作为一对收发端子 左右关联:指将同一面板中相隔为一定数目的不同端子作为一对收发端子 跳线:指DDF/ODF 的不同端口之间按照一定规则的物理连接二﹑SDH 传输设备 1.SDH 传输设备概述:(1)SDH 的优点:•复用和解复用技术简单•低阶信号可直接复用成高阶信号,无需中间复用过程 •增强了操作﹑管理和维护能力•随传输技术的发展可方便地提高信号传输速率 •各厂家的设备在网络上可以互通(2)SDH 传输设备:SDH 传输设备包括:终端复用器﹑分插复用器﹑再生器和DXC.终端复用器的主要任务是将低速支路信号和155Mb/s 电信号纳入STM-1帧结构,并经电/光转换变换为STM-1光线路信号;其逆过程正好相反.而分插复用器是一种新型的网元,它将同步复用和数字交叉连接功能综合于一体,具有灵活地分插任意支路信号的能力,在网络设计上有很大灵活性.DXC 是一种具有1个或多个准同步数字体系(G.702)或同步数字体系(G.707)信号端口,并至少可以对任何端口信号速率(和/或其子速率信号)与其它端口信号速率(和/或其子速率信号)间进行可控连接和再连接的设备.2.LUCENT 产品介绍•DACS VI定义:DACS VI 是一种用于对PDH 或SDH 数字信号进行交叉连接的系统,TU-12等级的4/1交叉连接设备,特别适于对含有VC-12净负荷的STM-1信号进行分导(Grooming),内部具有网元管理功能.功能:(1) 替代复用器:DACS VI 提供的复用功能可以替代低阶的外部复用器和外部光路系统.无需中间的复用设备就可以方便地在高阶信号中分插低阶支路的VC-12信号.DACS VI 具有下列复用功能:(2) 替代人工交叉连接:DACS VI 用软件控制交叉连接矩阵,操作人员可以在远端增加或删除交叉连接,而且DACS VI 所占空间比人工交叉连接架少(3) 集中的网络监控:可以从远端对DACS VI 进行操作﹑管理﹑维护与设置(4) PDH 与SDH 的网关:由于DACS VI 同时具有PDH 和SDH 的接口,可以连接这两种数字体系,支持现有PDH 业务,用户信息可自由和透明地穿过PDH 与SDH 网络的边界,有利于电信系统由当前的PDH 网络逐步向完全的SDH 网络过渡(5) 设备替换:利用DACS VI 的滚动和桥接命令,用户可以在影响业务最小的情况下替换设备(6) 枢纽:网络中的某些节点可作为枢纽,以减少节点间的点对点连接(7) 信号分导:对于枢纽型的网络,DACS VI 是有效利用带宽的极佳工具.来自不同方向而向同一方向传送的VC-12业务.可以由DACS VI 加到具有足够空闲容量而又是传到同一地点的某一STM-1中去.这种技术叫分导.它可以充分利用空余容量 特性:63个2Mb/s 16个2Mb/s 4个34 Mb/s 1个140 Mb/s1个140Mb/s 或STM-1 1个34Mb/s1个140Mb/s 或STM-1 1个STM-1(1)具有SDH与PDH信号端口,同步宽带交叉连接(2)在SDH与PDH接口间用软件实现VC12的交叉连接(3)交叉连接在VC12等级:在交换前,系统把2Mb/s信号映射到VC12;对于高阶信号,系统把它们解复用并映射到VC12(所有进入DACS VI的信号,如果经过PDH设备进入的,则必须是P12(2Mb/s)组成的结构信号;如果经过SDH设备进入,必须是VC12结构的.(4)P31信号必须由P12信号复用而成(5)P41信号必须由P31信号复用而成(6)STM-1信号必须是由VC12复用而成传输接口:(1)2Mb/s:DACS VI 通过TPU2接口机盘提供2Mb/s端口(2)34Mb/s:DACS VI通过TPU34TMX提供34Mb/s信号的传输与复用接口(3)140Mb/s:DACS VI通过TPU140TMX提供140Mb/s信号的传输与复用接口(4)STM-1电口(局内): DACS VI通过LPU155/E提供STM-1电信号的传输接口(5) STM-1光口(短距离): DACS VI通过LPU155/O提供STM-1光信号的传输接口系统硬件组成:分六层描述DACS VI物理结构示意图端口架:端口架用于提供一系列线路或支路传输端口.端口架又称输入输出架,可由LPU1线路子架﹑TPU2﹑TPU34/140支路子架组成.由于系统交叉连接容量的限制.端口架最多可以有12个,最多可以安装24个端口子架.LPU1子架DACS VI通过LPU155提供STM-1信号的传输接口(光或电)LPU1子架包括:(1)两个插机盘的的子框(2)一个正面连接的连接面板(3)子架正面有三块架门LPU1子架是固定架每块LPU155需配备1块OPPU,最多可安装8块LPU155单元TPU2子架:DACS VI 通过TPU接口机盘提供2Mb/s的端口TPU2M子架包括:(1)两个插机盘的的子框(2)一个正面连接的连接面板(3)子架正面有三块架门TPU2M子架是固定架每块TPU2机盘支持8个2.048Mb/s双向信号,每个TPU2子框最多可安装8块工作机盘和1块保护机盘.每个子框只要有业务就必须配备一块OBTU,也可另配一块作为保护.每块OBTU单元最多可把63个2Mb/s信号复用成一个STM-1信号,然后通过内部光缆连接到CC子架的OTU单元.功能单元:•SLM-16定义:同步线路复用设备SLM-16可以将16个140Mb/s或者155Mb/s的支路信号复用成一个STM-16的同步信号(即一个2.5Gb/s的信号)在光纤上进行传输或者将STM-16信号解复用还原成PDH或SDH所能接受的信号.功能:(1)端机在一条综合线路上提供复用及线路终端,低速率的支路信号可以是140Mb/s的PDH信号,也可以是155 Mb/s的同步信号(2)上﹑下电路复用器把较低速率的支路信号向(或自)高速率信号流中插入(或引出)(3)再生器(即中继器)把已经衰减了的光信号恢复到原先的光脉冲波形(4)配有在本地和远端进行维护﹑控制和网络管理的设备(5)终端机型,为光接口提供1+1保护(6)还可为电口支路信号提供1:N的保护根据配置不同,它可用作终端系统.上下电路系统和再生(中继)系统:终端系统配置中线路信号等于支路信号之和,再生系统配置中一定插有RGU机盘,上下电路系统中一定插有SWR 和SWT机盘,并且有LNC﹑CTL和MEM机盘对上下电路实行控制.0*1终端机框1:PSF 2:PSF如图示,用作上下电路系统时,一般通过DDF架与ISM-1相连图示配置是上下电路系统配置, 采用的是2纤双向复用段保护环.可以从一个2.5Gb/s的信号下16个155Mb/s的信号,TPU(P)是用作1:8的盘保护.功能单元:MEM 系统存储单元, 与CTL﹑LNC一起完成上下电路配置的控制功能LNC 线路控制器单元, 与MEM﹑CTL一起完成上下电路配置的控制功能电源单元PSF 电源滤波器单元,PSF对输入电源滤波后通过底板分配到各单元盘操作接口单元UPL用户维护面板•ISM-2000定义:智能同步复用器ISM-2000可以将PDH信号和SDH信号复用进155Mb/s的STM-1(ISM-1)或622Mb/s的STM-4传输线上(ISM-4)或者将STM-4或STM-1信号解复用还原成PDH或SDH所能接受的信号机框描述:图为机框布局示意图,机框内提供:2个槽道用于--------线路端口单元(LPU)2个槽道用于--------指针处理和交叉连接单元(PPC)8个槽道用于--------支路端口单元(TPU)1个槽道用于--------保护支路端口单元(TPU)2个槽道用于--------定时产生器单元(TGU)1个槽道用于--------系统控制器(CTL)1个槽道用于--------数据分组交换(DPS)2个槽道用于--------电源滤波器(PSF)1个槽道用于--------用户维护面板(UPL)根据配置不同,它可用作终端系统.上下电路系统和再生(中继)系统终端机框配在这种配置下，系统可以将VC12终结或适配到STM线路中。

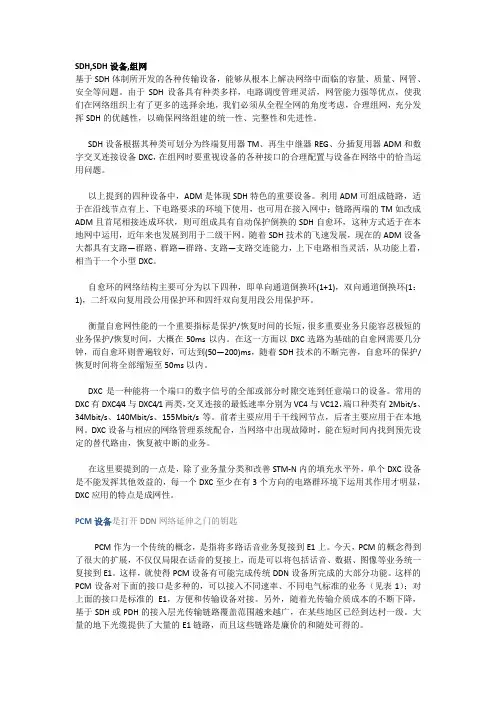

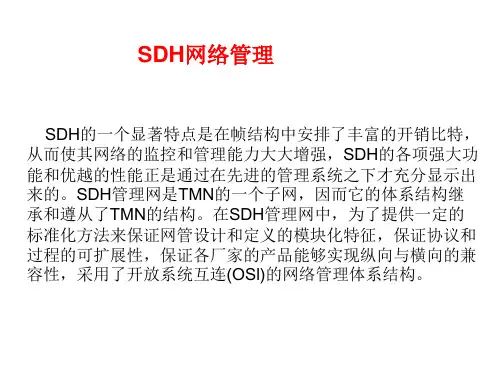

SDH,SDH设备,组网基于SDH体制所开发的各种传输设备，能够从根本上解决网络中面临的容量、质量、网管、安全等问题。

由于SDH设备具有种类多样，电路调度管理灵活，网管能力强等优点，使我们在网络组织上有了更多的选择余地，我们必须从全程全网的角度考虑，合理组网，充分发挥SDH的优越性，以确保网络组建的统一性、完整性和先进性。

SDH设备根据其种类可划分为终端复用器TM、再生中继器REG、分插复用器ADM和数字交叉连接设备DXC，在组网时要重视设备的各种接口的合理配置与设备在网络中的恰当运用问题。

以上提到的四种设备中，ADM是体现SDH特色的重要设备。

利用ADM可组成链路，适于在沿线节点有上、下电路要求的环境下使用，也可用在接入网中；链路两端的TM如改成ADM且首尾相接连成环状，则可组成具有自动保护倒换的SDH自愈环，这种方式适于在本地网中运用，近年来也发展到用于二级干网。

随着SDH技术的飞速发展，现在的ADM设备大都具有支路—群路、群路—群路、支路—支路交连能力，上下电路相当灵活，从功能上看，相当于一个小型DXC。

自愈环的网络结构主要可分为以下四种，即单向通道倒换环(1+1)，双向通道倒换环(1：1)，二纤双向复用段公用保护环和四纤双向复用段公用保护环。

衡量自愈网性能的一个重要指标是保护/恢复时间的长短，很多重要业务只能容忍极短的业务保护/恢复时间，大概在50ms以内。

在这一方面以DXC选路为基础的自愈网需要几分钟，而自愈环则普遍较好，可达到(50—200)ms，随着SDH技术的不断完善，自愈环的保护/恢复时间将全部缩短至50ms以内。

DXC是一种能将一个端口的数字信号的全部或部分时隙交连到任意端口的设备。

常用的DXC有DXC4/4与DXC4/1两类，交叉连接的最低速率分别为VC4与VC12，端口种类有2Mbit/s、34Mbit/s、140Mbit/s、155Mbit/s等。

前者主要应用于干线网节点，后者主要应用于在本地网。

中兴常用光传输设备介绍中兴通讯是全球领先的一体化通信解决方案提供商，提供了一系列的光传输设备。

光传输设备是指通过光纤进行高速数据传输的设备，它们在光纤通信中起到至关重要的作用。

以下将对中兴常用的光传输设备进行详细介绍。

1.OTN设备光传送网（Optical Transport Network，OTN）是一种基于波分复用技术的光传输技术，它通过将多个光信号进行波分复用，分时复用和分波复用，实现高速率的数据传输。

中兴的OTN设备可以提供高达1Tbps的传输容量，支持灵活的容量配置和灵活的光纤接口，能够满足不同场景下的需求。

2.传送网DWDM设备密集波分复用技术（Dense Wavelength Division Multiplexing，DWDM）是一种通过在光纤中同时传输不同波长的光信号来实现高容量传输的技术。

中兴的DWDM设备在光传输中起到关键作用，它能够将多个不同波长的光信号合并在一条光纤中传输，从而大幅提高传输的容量和效率。

3.光传输系统中兴的光传输系统是一个完整的光传输解决方案，它包括了OTN设备、DWDM设备、光放大器、光纤传输电路等。

光传输系统能够提供高速、高容量和高可靠性的数据传输服务。

中兴的光传输系统还支持软件定义网络（Software Defined Networking，SDN）和网络功能虚拟化（Network Function Virtualization，NFV）技术，可以实现网络的灵活配置和管理。

4.光放大器中兴的光放大器是一种能够增强和放大光信号的设备，它能够在长距离传输中提供稳定的信号增益。

中兴的光放大器分为两种类型：光纤放大器和半导体光放大器。

光纤放大器主要用于长距离传输，而半导体光放大器主要用于中短距离传输。

5.光交换设备中兴的光交换设备是一种能够实现灵活的光路调度和交织的设备，它能够实现多条光路之间的切换和互联。

中兴的光交换设备具有低延迟、高效率和高可靠性的特点，能够满足高速传输和大容量传输的需求。
