ZXA10 EPON网管业务配置操作模板FTTH（V1.1）中兴通讯股份有限公司2010年04月目录1.业务配置 (3)1.1认证ONU过程 (3)1.1.1更改OLT单板认证模式 (3)1.1.2创建ONU类型模板 (4)1.1.3认证ONU (5)1.1.4配置ONU的带宽 (8)1.2开通上网业务（OLT二层透传，不起QinQ） (9)1.2.1创建静态vlan (9)1.2.2上联端口绑定vlan (10)1.2.3端口PON-ONU绑定vlan (11)1.2.4配置ONU用户端口的vlan (13)1.3开通语音业务 (17)1.3.1配置语音通道 (17)1.3.2配置OLT的IP模板 (17)1.3.3配置OLT的VLAN模板 (18)1.3.4配置OLT的VoIP协议模板 (19)1.3.5配置OLT的传真模板 (20)1.3.6配置ONU的应用模板 (20)1.3.7配置ONU的语音IP (21)1.3.8配置ONU上的SIP用户 (22)1.业务配置任何新的ONU上电接入一台OLT C220所连接的网络，都必须经过C220的授权认证后才能接入网络。

对于FTTH环境下使用的ONU D420，所有配置操作都在OLT C220的网元上进行（包括对ONU的操作）。

1.1认证ONU过程上网业务的配置的目的是使用户可以通过EPON接入internet，其配置主要包括注册认证ONU，配置ONU带宽，配置上联和用户端口vlan，配置ONU的vlan。

具体步骤如下：1.1.1更改OLT单板认证模式网管界面中右击C220网元-->EPON 配置-->OLT管理-->OLT认证配置，将会打开“OLT 认证配置”界面，选择单板后可以将ONU认证模式改为序列号认证方式，默认是MAC地址认证方式。

1.1.2创建ONU类型模板网管界面中右击C220网元-->EPON 配置-->ONU管理-->ONU类型模板，弹出界面中选择“创建”按钮。

中兴EPONC300基本操作中兴EPON C300是中兴通讯推出的用于传送以太网（Ethernet）业务的光纤传输设备。

EPON（Ethernet Passive Optical Network）是一种以太网无源光纤传输技术，其基于光纤传输，可提供高速、高效的宽带接入和数据传输服务。

EPONC300具有方便的操作界面和强大的功能，下面将介绍EPONC300的基本操作步骤。

一、登录设备1.打开浏览器，在地址栏中输入设备的IP地址，按下回车键进入，跳转到设备登陆界面。

2.输入正确的用户名和密码，点击“登录”按钮，进入设备的管理界面。

二、设备信息查看1.在管理界面的主菜单中，点击“设备管理”选项，展开设备管理子菜单。

2.点击“基本信息”，在右侧窗口中可以看到设备的基本信息，包括设备的名称、型号、版本号等。

三、光纤口配置1.在管理界面的主菜单中，点击“PON管理”选项，展开PON管理子菜单。

2.选择“ONU信息配置”，在右侧窗口中显示已连接的ONU设备列表。

3.选择需要配置的ONU设备，点击“配置”按钮，进入ONU配置页面。

4.在ONU配置页面中，可以配置光纤口的相关参数，如光纤口模式、速率等。

5.配置完成后，点击“保存”按钮，保存配置并生效。

四、VLAN配置1.在管理界面的主菜单中，点击“PON管理”选项，展开PON管理子菜单。

2.选择“VLAN配置”，在右侧窗口中显示已配置的VLAN信息。

3.点击“添加”按钮，进入VLAN配置页面。

4.在VLAN配置页面中，可以配置VLAN的相关参数，如VLANID、优先级、流量控制等。

5.配置完成后，点击“保存”按钮，保存配置并生效。

五、IP地址配置1.在管理界面的主菜单中，点击“设备管理”选项，展开设备管理子菜单。

2.选择“IP配置”，在右侧窗口中显示设备的IP地址配置信息。

5.配置完成后，点击“保存”按钮，保存配置并生效。

六、系统重启1.在管理界面的主菜单中，点击“设备管理”选项，展开设备管理子菜单。

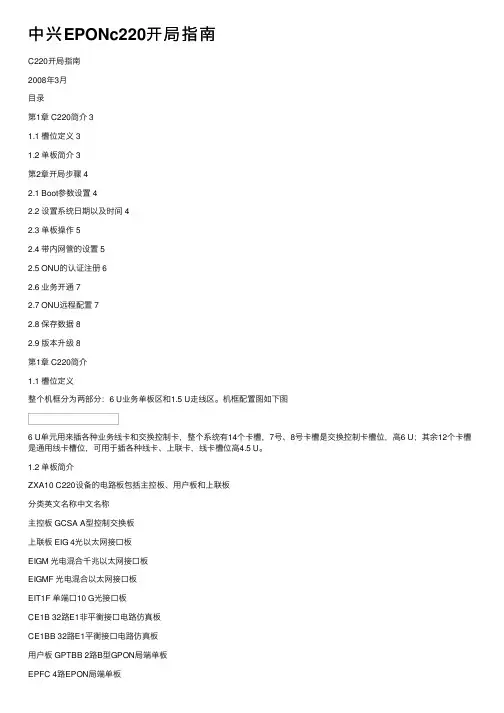

中兴EPONc220开局指南C220开局指南2008年3⽉⽬录第1章 C220简介 31.1 槽位定义 31.2 单板简介 3第2章开局步骤 42.1 Boot参数设置 42.2 设置系统⽇期以及时间 42.3 单板操作 52.4 带内⽹管的设置 52.5 ONU的认证注册 62.6 业务开通 72.7 ONU远程配置 72.8 保存数据 82.9 版本升级 8第1章 C220简介1.1 槽位定义整个机框分为两部分：6 U业务单板区和1.5 U⾛线区。

机框配置图如下图6 U单元⽤来插各种业务线卡和交换控制卡，整个系统有14个卡槽，7号、8号卡槽是交换控制卡槽位，⾼6 U；其余12个卡槽是通⽤线卡槽位，可⽤于插各种线卡、上联卡，线卡槽位⾼4.5 U。

1.2 单板简介ZXA10 C220设备的电路板包括主控板、⽤户板和上联板分类英⽂名称中⽂名称主控板 GCSA A型控制交换板上联板 EIG 4光以太⽹接⼝板EIGM 光电混合千兆以太⽹接⼝板EIGMF 光电混合以太⽹接⼝板EIT1F 单端⼝10 G光接⼝板CE1B 32路E1⾮平衡接⼝电路仿真板CE1BB 32路E1平衡接⼝电路仿真板⽤户板 GPTBB 2路B型GPON局端单板EPFC 4路EPON局端单板第2章开局步骤本⽂按照7、8槽位配置GCSA；5槽位配置EPFC；6槽位配置EIGM为例。

常⽤的端⼝描述⽅式：上联⼝：gei_0/X/Y，其中X为EIG/EIGM的槽位号，取值1～6、9～14；Y为以太⽹端⼝号，取值1～4。

本例中为gei_0/6/1（6槽位1端⼝）PON⼝：epon-olt_0/X/Y，其中X为EPFC的槽位号，取值1～6、9～14；Y为PON⼝编号，取值1～4。

本例中为epon-olt_0/5/1（5槽位1PON⼝）PON-ONU⼝：epon-onu_0/X/Y:Z，其中X为EPFC的槽位号，取值1～6、9～14；Y为PON⼝编号，取值1～4；Z为ONUID，取值1～32，本例中为epon-onu_0/5/1:1（5槽位1PON⼝，ONUID为1）2.1 Boot参数设置主要是修改C220带外⽹管的IP地址以及GCSA带内带外MAC地址。

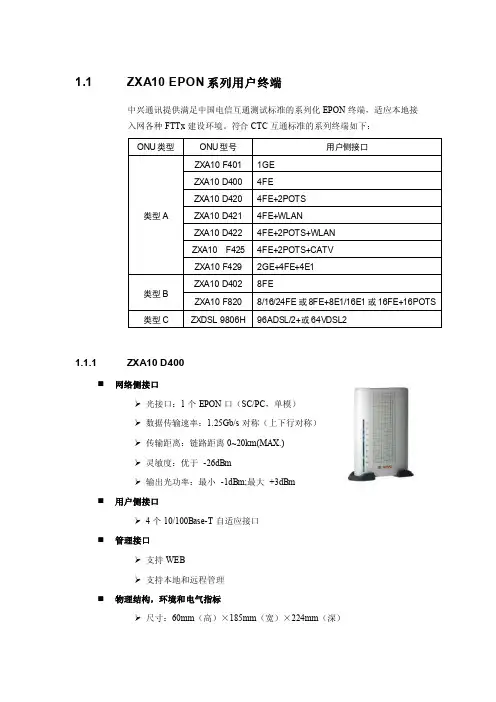

1.1 ZXA10 EPON 系列用户终端中兴通讯提供满足中国电信互通测试标准的系列化EPON 终端，适应本地接入网各种FTTx 建设环境。

符合CTC 互通标准的系列终端如下：1.1.1ZXA10 D400⏹网络侧接口光接口：1个EPON 口（SC/PC ，单模） 数据传输速率：1.25Gb/s 对称（上下行对称） 传输距离：链路距离0~20km(MAX.) 灵敏度：优于 -26dBm输出光功率：最小 -1dBm;最大 +3dBm⏹ 用户侧接口4个10/100Base-T 自适应接口⏹ 管理接口支持WEB支持本地和远程管理⏹ 物理结构，环境和电气指标尺寸：60mm （高）×185mm （宽）×224mm （深）重量：<1kg（不包括电源适配器）功耗：<10W供电：DC 12 V蓄电池：选配，4/8小时工作温度：-5℃～45℃工作湿度：5%～95%安装方式：桌面/壁挂以及安装在定制的信息箱内（分入户与楼道）⏹接口功能支持802.1p优先级：1～8个优先级，每端口4个COS队列，SP、WRR、SP＋WRR优先级调度算法。

支持端口速率强制和自适应支持802.1Q Tag VLAN支持广播风暴控制支持端口速率限制支持端口流量控制支持端口隔离支持IGMP snooping ，支持可控组播支持MAC地址老化时间设置支持端口MAC地址数目限制支持端口MAC地址绑定支持端口MAC地址过滤1.1.2 ZXA10 F401⏹网络侧接口光接口：1个PON口（SC/PC，单模）数据传输速率：1.25Gb/s对称（上下行）传输距离：链路距离0~20km(MAX.)输出光功率：最小-1dBm;最大+3dBm⏹用户侧接口1个10/100/1000Base-T自适应接口⏹管理接口支持WEB支持本地和远程管理⏹物理结构，环境和电气指标尺寸：60mm（高）×185mm（宽）×224mm（深）重量：<1kg（不包括电源适配器））额定功率：10.8 W额定电流：0.9 A额定电压：DC 12 V蓄电池：选配，4/8小时工作温度：-5℃～45℃工作湿度：5%～95%安装方式：桌面/壁挂以及安装在ZTE公司定制的信息箱内（分入户与楼道）⏹接口功能支持802.1p优先级：1～8个优先级，每端口4个COS队列，SP、WRR、SP＋WRR优先级调度算法。

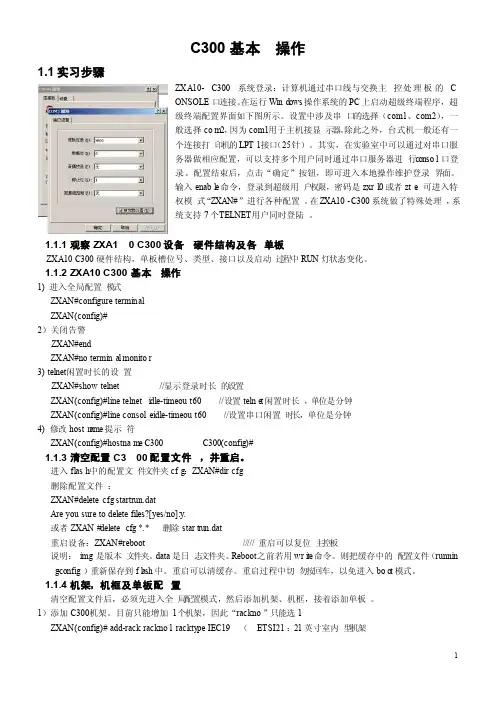

C300基本‎操作1.1 实习步骤ZXA10- C300系统‎登录：计算机通过串‎口线与交换主‎控处理板的C‎ONSOLE‎口连接。

在运行Win‎d ows操作‎系统的PC上‎启动超级终端‎程序，超级终端配置‎界面如下图所‎示。

设置中涉及串‎口的选择（com1、com2），一般选择co‎m2，因为com1‎用于主机接显‎示器。

除此之外，台式机一般还‎有一个连接打‎印机的LPT‎1接口（25针）。

其实，在实验室中可‎以通过对串口‎服务器做相应‎配置，可以支持多个‎用户同时通过‎串口服务器进‎行conso‎l口登录。

配置结束后，点击“确定”按钮，即可进入本地‎操作维护登录‎界面。

输入enab‎l e命令，登录到超级用‎户权限，密码是zxr‎10或者zt‎e。

可进入特权模‎式“ZXAN#”进行各种配置‎。

在ZXA10‎- C300系统‎做了特殊处理‎，系统支持7个‎T ELNET‎用户同时登陆‎。

1.1.1 观察ZXA1‎0 C300设备‎硬件结构及各‎单板ZXA10 C300硬件‎结构，单板槽位号、类型、接口以及启动‎过程中RUN‎灯状态变化。

1.1.2 ZXA10 C300基本‎操作1) 进入全局配置‎模式ZXAN#config‎u re termin‎a lZXAN(config‎)#2）关闭告警ZXAN#endZXAN#no termin‎al monito‎r3) telnet‎闲置时长的设‎置ZXAN#show telnet‎//显示登录时长‎的设置ZXAN(config‎)#line telnet‎i dle-timeou‎t 60 //设置teln‎e t闲置时长‎，单位是分钟ZXAN(config‎)#line consol‎e idle-timeou‎t 60 //设置串口闲置‎时长，单位是分钟4) 修改host‎n ame提示‎符ZXAN(config‎)#hostna‎m e C300 C300(config‎)#1.1.3 清空配置C3‎00配置文件‎，并重启。

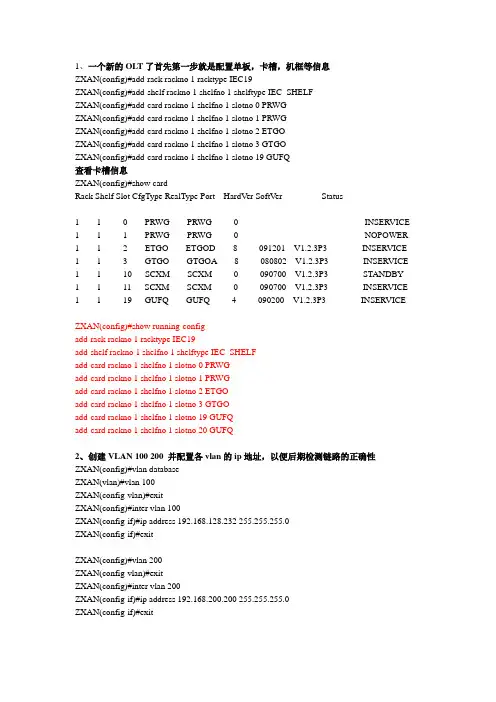

1、一个新的OLT了首先第一步就是配置单板，卡槽，机框等信息ZXAN(config)#add-rack rackno 1 racktype IEC19ZXAN(config)#add-shelf rackno 1 shelfno 1 shelftype IEC_SHELFZXAN(config)#add-card rackno 1 shelfno 1 slotno 0 PRWGZXAN(config)#add-card rackno 1 shelfno 1 slotno 1 PRWGZXAN(config)#add-card rackno 1 shelfno 1 slotno 2 ETGOZXAN(config)#add-card rackno 1 shelfno 1 slotno 3 GTGOZXAN(config)#add-card rackno 1 shelfno 1 slotno 19 GUFQ查看卡槽信息ZXAN(config)#show cardRack Shelf Slot CfgType RealType Port HardV er SoftV er Status-------------------------------------------------------------------------------1 1 0 PRWG PRWG 0 INSERVICE 1 1 1 PRWG PRWG 0 NOPOWER 1 12 ETGO ETGOD 8 091201 V1.2.3P3 INSERVICE 1 1 3 GTGO GTGOA 8 080802 V1.2.3P3 INSERVICE 1 1 10 SCXM SCXM 0 090700 V1.2.3P3 STANDBY 1 1 11 SCXM SCXM 0 090700 V1.2.3P3 INSERVICE 1 1 19 GUFQ GUFQ4 090200 V1.2.3P3 INSERVICEZXAN(config)#show running-configadd-rack rackno 1 racktype IEC19add-shelf rackno 1 shelfno 1 shelftype IEC_SHELFadd-card rackno 1 shelfno 1 slotno 0 PRWGadd-card rackno 1 shelfno 1 slotno 1 PRWGadd-card rackno 1 shelfno 1 slotno 2 ETGOadd-card rackno 1 shelfno 1 slotno 3 GTGOadd-card rackno 1 shelfno 1 slotno 19 GUFQadd-card rackno 1 shelfno 1 slotno 20 GUFQ2、创建VLAN 100 200 并配置各vlan的ip地址，以便后期检测链路的正确性ZXAN(config)#vlan databaseZXAN(vlan)#vlan 100ZXAN(config-vlan)#exitZXAN(config)#inter vlan 100ZXAN(config-if)#ip address 192.168.128.232 255.255.255.0ZXAN(config-if)#exitZXAN(config)#vlan 200ZXAN(config-vlan)#exitZXAN(config)#inter vlan 200ZXAN(config-if)#ip address 192.168.200.200 255.255.255.0ZXAN(config-if)#exitZXAN(config)#epononu认证模式只对epon卡槽有效ZXAN(config-epon)#onu-authentication-mode auth-loid-as-sn 1/2 enable3、创建ONU的流量模板ZXAN(config-epon)#onu-sla-profile profile-name create 10MZXAN(config-epon)#onu-sla-profile profile-set 10M upstream assured 5000 maximum 10000 ZXAN(config-epon)#onu-sla-profile profile-set 10M downstream maximum 10000ZXAN(config-epon)#exit4、创建SIP模板ZXAN(config-epon)#sip-profile sip-test register-server ip 192.168.128.70ZXAN(config-epon)#sip-profile sip-test backup-register-server ip 192.168.128.70ZXAN(config-epon)#sip-profile sip-test proxy-server ip 192.168.128.70ZXAN(config-epon)#sip-profile sip-test backup-proxy-server ip 192.168.128.70ZXAN(config-epon)#sip-profile sip-test outbound-server ip 192.168.128.705、创建fax模板ZXAN(config-epon)#fax profile t30 t38 disable control-mode ss6、创建h248模板ZXAN(config-epon)#h248-profile h248-test register-server ip 192.168.128.70 port 5060ZXAN(config-epon)#h248-profile h248-test backup-register-server ip 192.168.128.70 port 5060 ZXAN(config-epon)#h248-profile h248-test mg register-mode ip port 5060ZXAN(config-epon)#h248-profile h248-test heartbeat-mode h248ctc rtp-link-test disable cycle 30 count 37、创建VOIP-IP模板ZXAN(config-epon)#voip-vlan profile voipvlan-test tag-mode tag cvlan 300 priority 78、创建VOIP-VLAN模板ZXAN(config-epon)#voip-ip profile voipip-test relation independent mode static gateway 192.168.128.1 dns 192.168.128.1ZXAN(config)#show running-configeponvoip-ip profile voipip-test relation independent mode static gateway 192.168.128.1 dns 192.168.128.1voip-vlan profile voipvlan-test tag-mode tag cvlan 300 priority 7h248-profile h248-test register-server ip 192.168.128.70 port 5060h248-profile h248-test backup-register-server ip 192.168.128.70 port 5060h248-profile h248-test heartbeat-mode h248ctc rtp-link-test disable cycle 30 count 3h248-profile h248-test mg register-mode ip port 5060sip-profile sip-test register-server ip 192.168.128.70 port 5060sip-profile sip-test backup-register-server ip 192.168.128.70 port 5060sip-profile sip-test proxy-server ip 192.168.128.70 port 5060sip-profile sip-test backup-proxy-server ip 192.168.128.70 port 5060sip-profile sip-test outbound-server ip 192.168.128.70 port 5060sip-profile sip-test register-interval 3600sip-profile sip-test heartbeat enable cycle 20 count 3sip-profile sip-test mg port 5060fax profile t30 t38 disable control-mode ss!重命名ONU-sla名字ZXAN(config-epon)#onu-sla-profile profile-name rename oldname xlxh-onu-dba newname onu-sla-test配置改ONU-type不会自动下发配置ZXAN(config)#eponZXAN(config-epon)#auto-dispatch-set ZTE-EPON disableZXAN(config-epon)#exit9、配置ONU-TYPE如果OLT没有配置ONU-type则需要自己配置ONU-typeZXAN(config)#ponZXAN(config-pon)#onu-type ZTE-EPON epon description 804WZXAN(config-pon)#onu-type-if ZTE-EPON eth_0/1-4ZXAN(config-pon)#show onu-type epon ZTE-EPONOnu type name: ZTE-EPONPon type: eponDescription: 804WProtect type: noneSpeed: 1gZXAN(config-pon)#exit10、配置带宽业务10.1、查询未注册的ONUZXAN(config)#inter epon-olt_1/2/1ZXAN(config-if)#show onu unauthenticationOnu Interface : epon-onu_1/2/1:1Onu Model : RL-4WMAC Address : 1c18.4a0d.d30fSN :LOID :LOID_PSW :Online State : authentication denyExtOam State : completeSoftware Version : 6151Hardware Version : v1.0_01RegTime : 2015/07/22 10:43:06ZXAN(config-if)#exit10.2、注册ONUZXAN(config-if)#onu 1 type ZTE-EPON mac 1c18.4a0d.d30fZXAN(config-if)#show onu detail-info epon-onu_1/2/1:110.3、进入ONU端口下配置业务端口VLANZXAN(config)#inter epon-onu_1/2/1:1ZXAN(config-if)#sla-profile 10MZXAN(config-if)#switchport vlan 200 tagZXAN(config-if)#exit10.4、上行添加ＶＬＡＮZXAN(config)#inter gei_1/19/1ZXAN(config-if)#switchport default vlan 100ZXAN(config-if)#switchport vlan 200 tagZXAN(config)#inter gei_1/19/2ZXAN(config-if)#switchport vlan 200 tagZXAN(config-if)#switchport default vlan 100ZXAN(config-if)#exit10.5、远程ONU下配置用户侧VLAN由于带WiFi的onu带有web管理界面；在web页面上配置vlan相当于untag vlan ZXAN(config)#pon-onu-mng epon-onu_1/2/1:1ZXAN(epon-onu-mng)#vlan port eth_0/1 mode transparentZXAN(epon-onu-mng)#exitZXAN(config)#exit11、保存配置ZXAN#writeZXAN(config)#show runningvlan databasevlan 1,100,200,300!!epononu-authentication-mode auth-loid-as-sn 1/2 enableencrypt algorithm 1/2 triple-churning key-update-period 20 churning-timer 3onu-sla-profile profile-name create onu-sla-testonu-sla-profile profile-set onu-sla-test upstream fixed 0 fixedpkt 64 assured 102400 maximum 1024000maxburst 45000 priority 0onu-sla-profile profile-set onu-sla-test downstream maximum 1024000onu-sla-profile profile-name create 10Monu-sla-profile profile-set 10M upstream fixed 0 fixedpkt 64 assured 5000 maximum 10000 maxburst 45000priority 0onu-sla-profile profile-set 10M downstream maximum 10000auto-dispatch-set ZTE-EPON disable!pononu-type ZTE-EPON epon description 804Wonu-type-if ZTE-EPON eth_0/1onu-type-if ZTE-EPON eth_0/2onu-type-if ZTE-EPON eth_0/3onu-type-if ZTE-EPON eth_0/4uncfg-onu-display-info sn pw!interface vlan 100ip address 192.168.128.232 255.255.255.0!interface vlan 200ip address 192.168.200.200 255.255.255.0!interface vlan 300ip address 192.168.100.100 255.255.255.0!interface null1!interface epon-olt_1/2/1p2p mode grouponu 1 type ZTE-EPON mac 1c18.4a0d.d30f ip-cfg static !interface epon-onu_1/2/1:1admin enablesla-profile 10M vport 1encrypt direction downstream enable vport 1ems-autocfg-request disableswitchport mode hybrid vport 1switchport vlan 100 tag vport 1!!interface gei_1/19/1hybrid-attribute fibernegotiation autoflowcontrol disableport-protect disableuplink-isolate disableswitchport mode hybridswitchport default vlan 100switchport vlan 200 tag!interface gei_1/19/2hybrid-attribute fibernegotiation autoflowcontrol disableport-protect disableuplink-isolate disableswitchport mode hybridswitchport default vlan 100!二、配置不带WIFI的EPON ONU RL804C || 804FC ZXAN(config)#RL804C || 804FCZXAN(config)#show onu unauthenticationOnu Interface : epon-onu_1/2/1:1Onu Model : RL-4FCMAC Address : 1c18.4a0f.e563SN :LOID :LOID_PSW :Online State : authentication denyExtOam State : completeSoftware Version : 6151Hardware Version : v1.0_01RegTime : 2015/07/22 13:44:41ZXAN(config-if)#show running-config inter epon-olt_1/2/1 !interface epon-olt_1/2/1p2p mode grouponu 1 type ZTE-EPON mac 1c18.4a0d.d30f ip-cfg static!ZXAN(config-if)#interface epon-olt_1/2/1ZXAN(config-if)#onu 2 type ZTE-EPON mac 1c18.4a0f.e563ZXAN(config)#inter epon-onu_1/2/1:2ZXAN(config-if)#switchport vlan 100 tagZXAN(config-if)#switchport vlan 200 tagZXAN(config-if)#exitZXAN(config)#pon-onu-mng epon-onu_1/2/1:2ZXAN(epon-onu-mng)#vlan port eth_0/1 mode tag vlan 100 priority 0 ZXAN(epon-onu-mng)#vlan port eth_0/2 mode tag vlan 200 priority 1ZXAN(epon-onu-mng)#show running-configadd-rack rackno 1 racktype IEC19add-shelf rackno 1 shelfno 1 shelftype IEC_SHELFadd-card rackno 1 shelfno 1 slotno 0 PRWGadd-card rackno 1 shelfno 1 slotno 1 PRWGadd-card rackno 1 shelfno 1 slotno 2 ETGOadd-card rackno 1 shelfno 1 slotno 3 GTGOadd-card rackno 1 shelfno 1 slotno 19 GUFQsystem-monitor watchdog rackno 1 shelfno 1 slotno 0 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 0 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 0 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 0 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 0 all system-monitor watchdog rackno 1 shelfno 1 slotno 1 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 1 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 1 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 1 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 1 all system-monitor watchdog rackno 1 shelfno 1 slotno 2 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 2 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 2 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 2 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 2 all system-monitor watchdog rackno 1 shelfno 1 slotno 3 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 3 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 3 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 3 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 3 all system-monitor watchdog rackno 1 shelfno 1 slotno 10 enablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 10 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 10 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 10 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 10 all system-monitor watchdog rackno 1 shelfno 1 slotno 11 enablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 11 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 11 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 11 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 11 all system-monitor watchdog rackno 1 shelfno 1 slotno 19 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 19 value 5system-monitor endless-loop duration rackno 1 shelfno 1 slotno 19 value 75system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 19 disablesystem-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 19 all!vlan databasevlan 1,100,200,300!!epononu-authentication-mode auth-loid-as-sn 1/2 enableencrypt algorithm 1/2 triple-churning key-update-period 20 churning-timer 3onu-sla-profile profile-name create onu-sla-testonu-sla-profile profile-set onu-sla-test upstream fixed 0 fixedpkt 64 assured 102400 maximum 1024000maxburst 45000 priority 0onu-sla-profile profile-set onu-sla-test downstream maximum 1024000onu-sla-profile profile-name create 10Monu-sla-profile profile-set 10M upstream fixed 0 fixedpkt 64 assured 5000 maximum 10000 maxburst 45000priority 0onu-sla-profile profile-set 10M downstream maximum 10000auto-dispatch-set ZTE-EPON disable!!pononu-type ZTE-EPON epon description 804Wonu-type-if ZTE-EPON eth_0/1onu-type-if ZTE-EPON eth_0/2onu-type-if ZTE-EPON eth_0/3onu-type-if ZTE-EPON eth_0/4uncfg-onu-display-info sn pw!interface mng1ip address 136.1.1.100 255.255.255.0boot-server 192.168.110.2boot-username xlxhconfig-filename startrun.datimgfile-location local!interface vlan 100ip address 192.168.128.232 255.255.255.0!interface vlan 200ip address 192.168.200.200 255.255.255.0!interface vlan 300ip address 192.168.100.100 255.255.255.0!interface null1!interface epon-olt_1/2/1p2p mode grouponu 1 type ZTE-EPON mac 1c18.4a0d.d30f ip-cfg static onu 2 type ZTE-EPON mac 1c18.4a0f.e563 ip-cfg static !interface epon-onu_1/2/1:1admin enablesla-profile 10M vport 1encrypt direction downstream enable vport 1ems-autocfg-request disableswitchport mode hybrid vport 1switchport vlan 100,200 tag vport 1!interface epon-onu_1/2/1:2admin enableencrypt direction downstream enable vport 1ems-autocfg-request disableswitchport mode hybrid vport 1switchport vlan 100,200 tag vport 1!interface gei_1/19/1hybrid-attribute fibernegotiation autoflowcontrol disableport-protect disableuplink-isolate disableswitchport mode hybridswitchport default vlan 100switchport vlan 200 tag!interface gei_1/19/2hybrid-attribute fibernegotiation autoflowcontrol disableport-protect disableuplink-isolate disableswitchport mode hybridswitchport default vlan 100switchport vlan 200,300 tag!!!pon-onu-mng epon-onu_1/2/1:1no auto-configvlan port eth_0/1 mode transparent!!pon-onu-mng epon-onu_1/2/1:2no auto-configvlan port eth_0/1 mode tag vlan 100 priority 0vlan port eth_0/2 mode tag vlan 200 priority 1!eponvoip-ip profile voipip-test relation independent mode static gateway 192.168.128.1 dns 192.168.128.1voip-vlan profile voipvlan-test tag-mode tag cvlan 300 priority 7h248-profile h248-test register-server ip 192.168.128.70 port 5060h248-profile h248-test backup-register-server ip 192.168.128.70 port 5060h248-profile h248-test heartbeat-mode h248ctc rtp-link-test disable cycle 30 count 3h248-profile h248-test mg register-mode ip port 5060sip-profile sip-test register-server ip 192.168.128.70 port 5060sip-profile sip-test backup-register-server ip 192.168.128.70 port 5060sip-profile sip-test proxy-server ip 192.168.128.70 port 5060sip-profile sip-test backup-proxy-server ip 192.168.128.70 port 5060sip-profile sip-test outbound-server ip 192.168.128.70 port 5060sip-profile sip-test register-interval 3600sip-profile sip-test heartbeat enable cycle 20 count 3sip-profile sip-test mg port 5060fax profile t30 t38 disable control-mode ss!12、配置RL804系列不带WiFi的vlan业务配置方式一：通过trunk vlan配置，但是起不到端口隔离的作用；ZXAN(epon-onu-mng)#vlan port eth mode hybrid def-vlan 200 vlan-list 100ZXAN(epon-onu-mng)#vlan port eth_0/2 mode trunk vlan-list 100 def-vlan 200三四口的方式配置；起到端口隔离作用；可以配置不同的业务vlanZXAN(epon-onu-mng)#vlan port eth_0/3 mode tag vlan 100 priority 0ZXAN(epon-onu-mng)#vlan port eth_0/4 mode tag vlan 200 priority 013、配置RL804W系列带WiFi的vlan业务配置pon-onu-mng epon-onu_1/2/1:1no auto-configvlan port eth_0/1 mode transparent804W WEB 管理界面配置这样能实现配置两个业务vlan的功能2、如果配置eth1 口为路由DHCP 绑定1 口；可以上网，但是如果eth2 绑定的vlan200 也是Internet route模式；则接入2 口也能ping通eth1 口绑定的vlan1003、如果配置eth1 口为路由DHCP 绑定1 口；可以上网，但是如果eth2 绑定的vlan200 是other 桥模式；则接入2 口不能ping通eth1 口绑定的vlan 100 起到两个业务分配的效果14、中兴对接GPON ONU的配置14.1 配置ONU-type gpononu-type ZTE-EPON epon description 804Wonu-type ZTE-GPON gpon description 1GE+4FE+2POTS onu-type ZTE-GPON gpon max-tcont 8onu-type ZTE-GPON gpon max-gemport 32onu-type ZTE-GPON gpon max-switch-perslot 32onu-type ZTE-GPON gpon max-flow-perswitch 32onu-type ZTE-GPON gpon max-iphost 1onu-type-if ZTE-GPON eth_0/1onu-type-if ZTE-GPON eth_0/2onu-type-if ZTE-GPON eth_0/3onu-type-if ZTE-GPON eth_0/4onu-type-if ZTE-GPON pots_0/1onu-type-if ZTE-GPON pots_0/2uncfg-onu-display-info sn pw配置gpon ONU对接OLT14.2、查询未注册的ONUZXAN(config)#show gpon onu uncfgOnuIndex Sn State---------------------------------------------------------------------gpon-onu_1/3/1:1 GPON12345678 unknown ZXAN(config)#14.2、注册gpon ONUZXAN(config-if)#onu 1 type ZTE-GPON sn?sn Serial number authentication modesn+pw Sn+pw authentication modesn+hpw Sn+hpw authentication modesn+rid sn+rid authentication mode(XGPON)ZXAN(config-if)#onu 1 type ZTE-GPON sn GPON12345678 ?vport-mode Vport configuration mode<cr>ZXAN(config-if)#onu 1 type ZTE-GPON sn GPON12345678.[Successful]ZXAN(config-if)#14.3、配置tcont 带宽模板ZXAN(config)#gponZXAN(config-gpon)#profile ?tcont Configure T-CONT profiletraffic Configure traffic profileZXAN(config-gpon)#profile tcont 100M type ?1 -Fixed bandwidth2 -Assured bandwidth3 -Assured bandwidth and Non-assured bandwidth4 -Best-effort bandwidth5 -The super set of all of T-CONT typesZXAN(config-gpon)#profile tcont 100M type 3 assured 100000 maximum 1024000 [Successful]ZXAN(config-gpon)#14.4、配置ONU-SIP模板ZXAN(config-gpon)#onu profile sip sip-test proxy 192.168.128.7014.5、配置带宽业务端口ZXAN(config)#inter gpon-onu_1/3/1:1ZXAN(config-if)#tcont 1 name tcont1 profile 100MZXAN(config-if)# gemport 1 name gemport1 unicast tcont 1 dir both queue 1 ZXAN(config-if)# service-port 1 user-vlan 300 vlan 10014.6、配置业务通道pon-onu-mng gpon-onu_1/3/1:1service internet type internet gemport 1 vlan 300switchport-bind switch_0/1 veip 1!!14.7、配置用户侧VLAN15、配置gpon-onu的线路模板onu-profile gpon line line-gpontcont 1 name tcont1 profile 100Mtcont 1 gap mode3gemport 1 unicast tcont 1 dir both queue 1!pon!16、配置gpon-onu远程管理模板方式一：pononu-profile gpon remote remote-gponservice date type internet gemport 1 cos 0 vlan 300switchport-bind switch_0/1 veip 1!方式二：pononu-profile gpon remote remote-cvlan300service intenet gemport 1 vlan 300veip 1 inter-domain test1switchport-bind switch_0/1 veip 1vlan-filter-mode veip 1 tag-filter vid-match untag-filter discardvlan-filter veip 1 priority 0 vid 300ex-vlan veip 1 input-tpid 0x8100 output-tpid 0x8100 down-mode inverse-upstream !17、加入已配置的线路模板和远程onu模板（下面即配置带宽业务）ZXAN(config)#inter gpon-olt_1/3/1ZXAN(config-if)#onu 1 profile ?alarm Alarm profileline Line profileperformance Performance profileremote Remote profileZXAN(config-if)#onu 1 profile line line-gponZXAN(config-if)#onu 1 profiler remote remote-gpon17.1 在onu接口下配置业务VLANZXAN(config)#inter gpon-olt_1/3/1：1ZXAN(config-if)# service-port 1 user-vlan 300 vlan 100。

中兴通讯EPON设备介绍一、局端OLT设备ZXA10 C200ZXA10 C200采用大带宽多平面架构，支持光纤接入网FTTB、FTTC、FTTO、FTTH等多种应用模式，完善支持多业务，满足不同的客户业务需求，满足平滑演进的要求。

参数➢设备容量设备高度3 U系统交换容量68G，背板容量275 G，实现无阻塞交换单框最大支持20×PON口，最多可以接入1280×ONT➢上联网络接口上联IP数据网络接口：最大可支持8×GE上联上联视频网络接口：可选支持FE/GE接口和RF接口➢PON口单个PON端口最大支持64分支最大传输距离20 Km下行波长1490 nm，上行波长1310 nm视频CATV波长1550 nm➢功能特征支持完善的DBA功能，提供最小保证带宽、最大允许带宽、最大延时等性能保障，支持SLA支持完善的远端设备OAM功能，包括链路状态检测、故障隔离、远端环回、远端状态检测等功能支持下行业务的AES128加密和解密支持完善的用户端设备管理和用户认证，支持IEEE802.1x认证，支持PPPoE转发支持多种包分类功能基于VLAN-ID分类基于IP TOS分类基于TCP/UDP端口号分类支持SNMP和Telnet网管支持对IP三层路由功能的升级能力风扇可在线更换➢以太网二层交换特性支持802.1Q VLAN，VLAN数目最大4K，MAC地址表容量为16K条目支持VLAN Stacking（Q- in- Q）支持IGMPSnooping（支持IGMP V1，V2），最大支持1024个组播组支持上联接口的Trunking功能支持RSTP支持IEEE802.3x Pause 帧支持IP TOS和IEEE802.1p优先级，设备支持8个优先级队列支持基于MAC地址的包过滤功能➢设备物理结构，环境和电气指标设备体积：132.55 mm×482.6 mm×374.7 mm（高×宽×深）重量：满配置25 Kg功耗：满配置200W供电：双路电源输入，-48V DC（-38V DC～-57V DC）工作温度：-5℃～45℃工作湿度：5%～95%ZXA10 D系列用户终端二、终端设备ZXA10 D400➢接口功能用户网络接口：4个10 M/100 M Base_T接口光接口（线路端）：1个PON口（SC/PC）➢数据传输速率线路端：1.25 Gbsp对称（上下行）用户端接口：10/100 Mb/s 自适应➢传输距离链路距离：0~20 Km➢物理性能功耗：<10W尺寸：39 mm×145 mm×220 mm（高×宽×深）工作温度：-5℃~45℃工作湿度：5%~95%重量：<1 Kg供电：DC12V安装方式：桌面/壁挂➢传输波长接收：1490 nm发送：1310 nm➢业务功能支持上电自动注册支持802.1Q支持IGMP snooping proxy支持802.1P；IPV4 ToS priority；支持AES-128加密方式支持用户端口设置回环测试支持事件自动告警三、终端设备ZXA10 F820➢接口功能用户网络接口：24个10 M/100 M Base_T接口光接口（线路端）：1个PON口（SC/PC）➢数据传输速率线路端：1.25 Gbsp对称（上下行）用户端接口：10/100 Mb/s 自适应➢传输距离链路距离：0~20 Km➢物理性能功耗：<30W尺寸：43mm × 436mm × 200mm（高×宽×深）工作温度：-5℃~45℃工作湿度：5%~95%重量：<1 Kg供电：DC12V安装方式：桌面/壁挂➢传输波长接收：1490 nm发送：1310 nm➢业务功能支持上电自动注册支持802.1Q支持IGMP snooping proxy支持802.1P；IPV4 ToS priority；支持AES-128加密方式支持用户端口设置回环测试支持事件自动告警四、终端设备ZXDSL 9806HZXDSL9806H是一款提供xDSL用户线路的调制解调、多种宽带业务综合接入等功能的小容量的一体化设备，支持EPON上行。

中兴C300_EPON_基本业务配置1.1 产品外观ZXA10 C300采用10U高度（其中单板高9U，风扇1U），提供21英寸和19英寸两种机箱结构，外形尺寸分别为：21英寸机框：449.2 mm x 535 mm x 270 mm(高×宽×深)；19英寸机框：443.7 mm x 482.6 mm x 270 mm(高×宽×深)，可放置在中兴通讯通用的21英寸机架21D03H22（2200 mm × 600 mm × 300 mm）(高×宽×深)，或19英寸标准机架19D03H22（2200 mm × 600 mm × 300 mm）(高×宽×深)内，通常，机架可配置2台C300。
