(完整版)色环电阻识别及检测公开课教学案

关卡二. 识读色环电阻1、学—通过“知规律、找末环”两步走学习如何识读色环电阻器的标称阻值和误差。

2、练——根据学习任务单，应用教学软件识读色环电阻器的标准阻值和误差3、闯——根据学习任务单，应用闯关软件进行关卡二测试。

关卡三. 选用色环电阻环节三：评价反馈，拓展新知。

1.评价反馈：教师对学生本堂课的学习情况进行评价反馈。

2、拓展新知五、教学策略选择与信息技术融合的设计教师活动预设学生活动设计意图创设情境，领略新知1.展示图片：万能充电路板、调光台灯电路板、让学生找找哪些是电阻器？再看一下这些电阻器有什么特征？2、.请学生说说课前收集到色环电阻器的哪些信息？展示自已的学任务单，大声说出自己课前收集的资料，并相互交流。

通过创设情境，激发学生学习兴趣，培养学生主动发现的能力，同时引入学习任务，为环节二作准备。

闯关学习，探究新知。

关卡一认识色环意义1、教师给出各色环颜色的含义2、教师给出记忆口诀要求学生根据色环识读卡熟记各色环颜色的含义，并给出记忆口诀，帮助学生记忆以小组为单位，组长检查组员的背诵情况，组与组之间进行竞赛。

帮助学生熟记色环颜色含义，为下面的闯关作好铺垫。

二是让学生分组竞赛，在竞赛中检测学到的知识，既激励学生，发挥职高生好胜的心理特点，又能巩固知识形成能力。

关卡二. 识读色环电阻1、学—教师给每组学生分发一些不同色环的电阻器，让学生识读①知规律：教师给出四、五色环电阻的识读规律如下：学生分组讨论、识读色环电阻器，学习识读规律。

学生手拿《色环识读卡》，眼睛盯着微课学生根据应用软件练习通过小组讨论，让学生在学习过程中主动发现问题，解决问题，掌握重点知识。

②找末环微课显神威，大家一起找末环。

教师播放微课视频。

2、练——根据学习任务单，应用教学软件识读色环电阻器的标准阻值和误差3、闯--教师根据闯关软件，布置闯关任务学生根据闯关软件进行练习学习任务单可引导学生有目的性练习，提高学习效率。

利用软件进行模拟操作，激发学习热情，有效突出重点，强化识读技能，识读是否正确立马呈现。

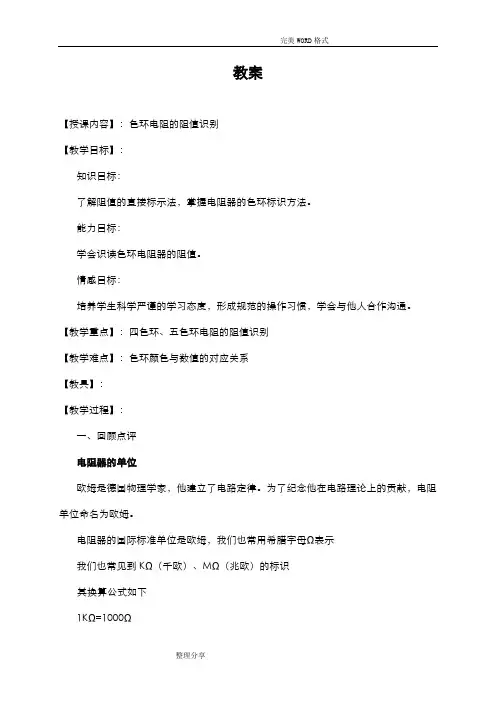

教案【授课内容】：色环电阻的阻值识别【教学目标】：知识目标：了解阻值的直接标示法，掌握电阻器的色环标识方法。

能力目标：学会识读色环电阻器的阻值。

情感目标：培养学生科学严谨的学习态度，形成规范的操作习惯，学会与他人合作沟通。

【教学重点】：四色环、五色环电阻的阻值识别【教学难点】：色环颜色与数值的对应关系【教具】：【教学过程】：一、回顾点评电阻器的单位欧姆是德国物理学家，他建立了电路定律。

为了纪念他在电路理论上的贡献，电阻单位命名为欧姆。

电阻器的国际标准单位是欧姆，我们也常用希腊字母Ω表示我们也常见到KΩ（千欧）、MΩ（兆欧）的标识其换算公式如下1KΩ=1000Ω1MΩ=1,000KΩ=1,000,000Ω标称阻值为了表示电阻的大小，电阻器在出厂时会在表面标注阻值。

标注在电阻器上的阻值称为标称阻值。

误差（电阻的精度）电阻器的实际阻值与标称阻值往往有一定的差距，这个差距称为误差。

阻值的标示方法电阻器标称阻值和误差的标注方法有直接标注法、数码标注法和色环标注法。

二、讲授新课1、直标法简介在一些电阻器表面，直接用阿拉伯数字和单位符号标注出标称阻值，有的还直接用百分数标出允许偏差。

直标法实例电阻值=510Ω ±5% R-电阻的总称 X-材料为绕线 G-表示大功率 6-表示序号2、色环电阻的阻值识别（1）色环法简介为了便于从任何一个角度都能看清电阻的阻值采用了在电阻器上标注不同的颜色圆环来表示阻值和误差的方法。

下图中的两个电阻器就采用了色环法来标注阻值和误差，其中一只电阻上有四条色环，称为四色环电阻器，另一只电阻器上有五条色环，称为五色环电阻器，五色环电阻器的阻值精度较四色环电阻器更高。

色环电阻 五色环电阻（2）四色环电阻的阻值计算 色环的意义与阻值计算公式电阻阻值=有效数字× 10n （允许误差）（有效数字）十（有效数字）个倍乘数允许误差颜色与数字的对应关系颜色 有效数字 倍乘数（10n ） 允许的误差范围黑 0 10 0棕1 10 1±1％红 2 10 2±2％ 橙 3 10 3 黄 4 10 4 绿 5 10 5 ±5％ 蓝 6 10 6 ±0.25％ 紫 7 10 7 ±0.1％灰 8 10 8 白 9 10 9金 10 –1 ±5％（四） 银 10 –2 ±10％(四) 无色±20％例题：电阻色环为棕绿红银计算其阻值教师讲解电阻阻值=(15× 102) Ω ±10％ 1500 Ω ±10％= 1.5k Ω ±10％ 学生课堂练习 ： 计算下列电阻的阻值 紫绿黑金 橙橙绿金（3）五色环电阻的阻值计算方法 电阻阻值=(155× 102) Ω ±1％ 15500 Ω ±1％= 15.5k Ω ±1％第一色环的辨别方法1、金色和银色只能做倍率或误差,倍率和误差处于色环的尾部所以金、银色环所处的位置为电阻色环的尾部。

中职电工技术基础与技能《色环电阻器的识别》教案附件1：色环电阻器识别技能评价卡评分组别: 职务:组长○组员○色环电阻识别统计表附件二：任务单(组长组织：先每个同学独立看书37页[表2－7，色环电阻的标识]，完成下面的作业；再小组内讨论，最后教师抽学生汇报学习成果)一、必做题1、写出颜色对应的数字：棕红橙黄绿蓝紫灰白黑银金10－22、色环电阻：在电阻体上用表示电阻器的参数,分为标注法和标注法3、填空写出下图色环电阻每个色环的含义。

（）色环标注法（）色环标注法4、四色环金色的误差是：±％，银色±％．5、5环标注法，棕色的误差是±％，红±％，绿±％．6、读出下表四个色环电阻阻值和误差红红黑金红绿黄红绿（阻值：误差：）（阻值：误差：）（阻值：误差：）（阻值：误差：）提示：完成作业、合作讨论积极、在同学帮助下搞懂问题，踊跃发言才能获得高分。

奖品只有5分之4的人有且分等级发放不同奖品。

二、选做题（有时间完成，无时间可不完成）1、写出下列阻值的色环2、写出下面电阻的阻值四色环五色环120K68 Ω12M棕黑绿金（阻值：误差：）3、思考:如何识别色环电阻的末环?情境设定：（每组同学独立做，组长组织评分）如果你是华光电子有限公司库管员，公司生产车间装配声光控灯电路，需要准备电阻等元器件，请根据下面的电路原理图选择(R1-R6)合适的色环电阻．．．．。

附件三：拓展练习如果你是华光电子有限公司库管员，公司生产车间装配功放电路的电子产品，需要准备电阻等元器件，请根据下面的电路原理图选择合适的电阻（各种电阻）。

教案【授课内容】：色环电阻的阻值识别【教学目标】：知识目标：了解阻值的直接标示法，掌握电阻器的色环标识方法。

能力目标：学会识读色环电阻器的阻值。

情感目标：培养学生科学严谨的学习态度，形成规范的操作习惯，学会与他人合作沟通。

【教学重点】：四色环、五色环电阻的阻值识别【教学难点】：色环颜色与数值的对应关系【教具】：【教学过程】：一、回顾点评电阻器的单位欧姆是德国物理学家，他建立了电路定律。

为了纪念他在电路理论上的贡献，电阻单位命名为欧姆。

电阻器的国际标准单位是欧姆，我们也常用希腊字母Ω表示我们也常见到KΩ（千欧）、MΩ（兆欧）的标识其换算公式如下1KΩ=1000Ω1MΩ=1,000KΩ=1,000,000Ω标称阻值为了表示电阻的大小，电阻器在出厂时会在表面标注阻值。

标注在电阻器上的阻值称为标称阻值。

误差（电阻的精度）电阻器的实际阻值与标称阻值往往有一定的差距，这个差距称为误差。

阻值的标示方法电阻器标称阻值和误差的标注方法有直接标注法、数码标注法和色环标注法。

二、讲授新课1、直标法简介在一些电阻器表面，直接用阿拉伯数字和单位符号标注出标称阻值，有的还直接用百分数标出允许偏差。

直标法实例电阻值=510Ω±5%R-电阻的总称X-材料为绕线G-表示大功率6-表示序号2、色环电阻的阻值识别（1）色环法简介为了便于从任何一个角度都能看清电阻的阻值采用了在电阻器上标注不同的颜色圆环来表示阻值和误差的方法。

下图中的两个电阻器就采用了色环法来标注阻值和误差，其中一只电阻上有四条色环，称为四色环电阻器，另一只电阻器上有五条色环，称为五色环电阻器，五色环电阻器的阻值精度较四色环电阻器更高。

色环电阻 五色环电阻（2）四色环电阻的阻值计算 色环的意义与阻值计算公式电阻阻值=有效数字× 10n （允许误差）（有效数字）十（有效数字）个倍乘数允许误差颜色与数字的对应关系例题：电阻色环为棕绿红银计算其阻值教师讲解电阻阻值=(15×102) ±10％1500 Ω ±10％= 1.5k Ω ±10％ 学生课堂练习 ： 计算下列电阻的阻值 紫绿黑金 橙橙绿金 （3）五色环电阻的阻值计算方法 电阻阻值=(155× 102) Ω ±1％ 15500 Ω ±1％= 15.5k Ω ±1％第一色环的辨别方法1、金色和银色只能做倍率或误差,倍率和误差处于色环的尾部所以金、银色环所处的位置为电阻色环的尾部。

学校：XXXXXXXXXXXXXXXXXXXXX中学姓名：XXXXXXXXX日期：XXXX年XX月XX日目录一、透思路： (1)二、析教学： (1)1．解教材： (1)2．谈学情： (1)3．定目标： (1)4．定重难点： (2)三、说策略： (2)1．教法： (2)2. 学法： (2)四、课前准备： (2)五、课程实施： (3)环节一：创设情境，领略新知 (3)环节二：闯关学习，探究新知 (4)环节三：评价反馈，拓展新知 (7)六、展效果： (8)《色环电阻器的识别》教学设计一、透思路《色环电阻器的识别》项目是每个电子专业学生必须掌握的入门技术，应用性、实践性很强。

教材编写特点是课堂教学与实践操作密切结合，强调技术应用。

而常规教学按照统一教学模式的做法其实并不适合所有的中职学生，因为不同的学生有着不同的学习兴趣和方式。

根据学生好胜心强、参与及表现意愿旺盛的心理特点，在信息化环境下选用做学练一体教学方式，在教学中融入了虚实有效结合，建立生生间积极参与、相互竞争和友情协作的关系，从而让更多的学生会学、爱学、乐学、愿意学。

二、析教学1．解教材本课题选自高等教育出版社，由崔陵老师主编的《电子元器件与电路基础》项目二的内容。

本书是中等职业教育电子技术应用专业课程改革成果教材，根据浙江省《中等职业学校电子技术应用专业教学指导方案与课程标准>>编写而成，职业教育特色鲜明，学做结合，理实一体，坚持“做中学、做中教”。

该书是电子专业基础课程。

通过识别色环电阻器，让学生走近电子元件，为后续项目的学习打下基础。

色环电阻器应用广泛，正确、快捷识读色环电阻器是学生走上岗位的必备技能。

2．谈学情教学对象为中职一年级电子专业的学生，由于刚入职高不久，对电子元件接触不多，知之甚少。

可是他们好胜心强、参与及表现意愿旺盛，喜欢在电脑游戏里闯关，从学生的兴趣爱好出发设计教学过程，可做到因材施教，扬长避短。

3．定目标知识目标◆掌握色环电阻器各色环颜色的含义。
