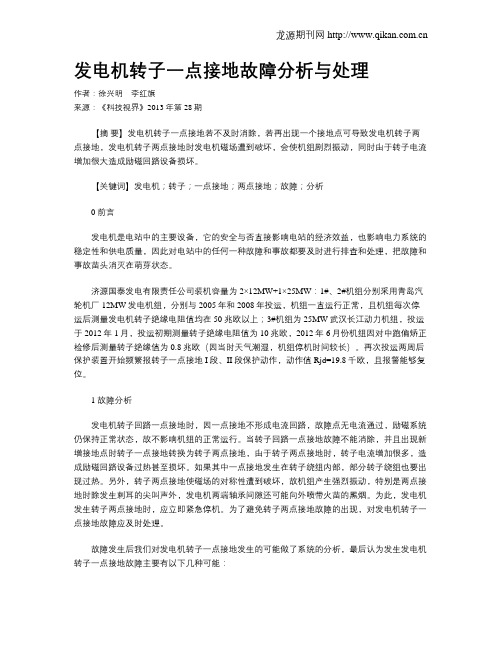

发电机转子一点接地故障分析与处理作者：徐兴明李红旗来源：《科技视界》2013年第28期【摘要】发电机转子一点接地若不及时消除，若再出现一个接地点可导致发电机转子两点接地，发电机转子两点接地时发电机磁场遭到破坏，会使机组剧烈振动，同时由于转子电流增加很大造成励磁回路设备损坏。
【关键词】发电机；转子；一点接地；两点接地；故障；分析0 前言发电机是电站中的主要设备，它的安全与否直接影响电站的经济效益，也影响电力系统的稳定性和供电质量，因此对电站中的任何一种故障和事故都要及时进行排查和处理，把故障和事故苗头消灭在萌芽状态。
济源国泰发电有限责任公司装机容量为2×12MW+1×25MW：1#、2#机组分别采用青岛汽轮机厂12MW发电机组，分别与2005年和2008年投运，机组一直运行正常，且机组每次停运后测量发电机转子绝缘电阻值均在50兆欧以上；3#机组为25MW武汉长江动力机组，投运于2012年1月，投运初期测量转子绝缘电阻值为10兆欧，2012年6月份机组因对中跑偏矫正检修后测量转子绝缘值为0.8兆欧（因当时天气潮湿，机组停机时间较长）。
再次投运两周后保护装置开始频繁报转子一点接地I段、II段保护动作，动作值Rjd=19.8千欧，且报警能够复位。
1 故障分析发电机转子回路一点接地时，因一点接地不形成电流回路，故障点无电流通过，励磁系统仍保持正常状态，故不影响机组的正常运行。
当转子回路一点接地故障不能消除，并且出现新增接地点时转子一点接地转换为转子两点接地，由于转子两点接地时，转子电流增加很多，造成励磁回路设备过热甚至损坏。
如果其中一点接地发生在转子绕组内部，部分转子绕组也要出现过热。
另外，转子两点接地使磁场的对称性遭到破坏，故机组产生强烈振动，特别是两点接地时除发生刺耳的尖叫声外，发电机两端轴承间隙还可能向外喷带火苗的黑烟。
为此，发电机发生转子两点接地时，应立即紧急停机。
为了避免转子两点接地故障的出现，对发电机转子一点接地故障应及时处理。

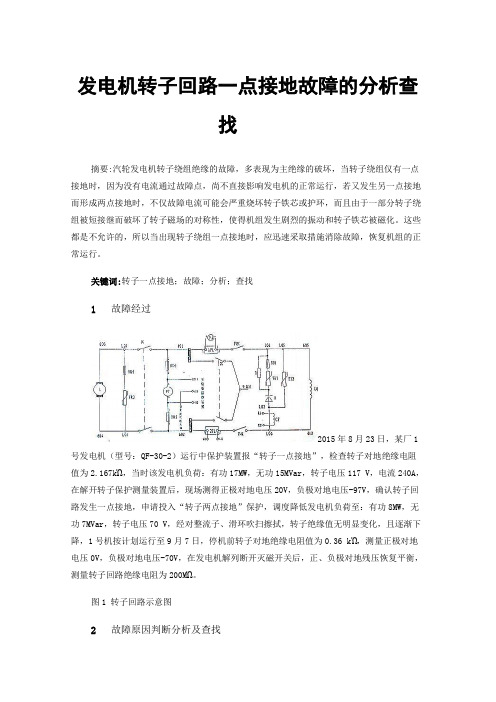

发电机转子回路一点接地故障的分析查找摘要:汽轮发电机转子绕组绝缘的故障，多表现为主绝缘的破坏，当转子绕组仅有一点接地时，因为没有电流通过故障点，尚不直接影响发电机的正常运行，若又发生另一点接地而形成两点接地时，不仅故障电流可能会严重烧坏转子铁芯或护环，而且由于一部分转子绕组被短接继而破坏了转子磁场的对称性，使得机组发生剧烈的振动和转子铁芯被磁化。
这些都是不允许的，所以当出现转子绕组一点接地时，应迅速采取措施消除故障，恢复机组的正常运行。
关键词:转子一点接地；故障；分析；查找1 故障经过2015年8月23日，某厂1号发电机（型号：QF-30-2）运行中保护装置报“转子一点接地”，检查转子对地绝缘电阻值为2.167kΏ，当时该发电机负荷：有功17MW，无功15MVar，转子电压117 V，电流240A，在解开转子保护测量装置后，现场测得正极对地电压20V，负极对地电压-97V，确认转子回路发生一点接地，申请投入“转子两点接地”保护，调度降低发电机负荷至：有功8MW，无功7MVar，转子电压70 V，经对整流子、滑环吹扫擦拭，转子绝缘值无明显变化，且逐渐下降，1号机按计划运行至9月7日，停机前转子对地绝缘电阻值为0.36 kΏ，测量正极对地电压0V，负极对地电压-70V，在发电机解列断开灭磁开关后，正、负极对地残压恢复平衡，测量转子回路绝缘电阻为200MΏ。
图1 转子回路示意图2 故障原因判断分析及查找根据停机前测量转子对地电压（正极对地20V，负极对地97V）、及保护屏转子对地电阻显示0.376kΩ，等情况综合分析：排除装置误报信息，确定发电机转子一点接地真实存在，且由于转子对地电阻小于1 kΩ并相对稳定，判断为低阻性接地即金属性接地，观察该接地随解列停机而消失，系不稳定性接地。
2.1发电机转子一点不稳定金属性接地的原因分析：2.1.1转子滑环因汽轮机轴瓦油挡漏油附着灰尘或碳粉堆积引起。
2.1.2转子回路的测量保护回路存在寄生回路，绝缘下降导致。
一起发电机转子一点接地故障的原因分析及处理摘要:运行中发电机发生一点接地故障不会对发电机造成危害，但必须及时处理。
结合某电厂1号机组发电机转子一点接地实际案例，从故障表象并结合电气试验、仿真分析，分析转子一点接地报警原因，给出现场检查处理的方法，提出预控措施。
关键词：发电机、转子一点接地前言发电机转子接地分为一点接地和两点接地。
转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。
发电机转子发生一点接地对发电机不会造成危害，若发展为两点接地后，会使一部分绕组短路，由于电阻减小，所以另一部分绕组电流增加，破坏了发电机气隙磁场的对称性，引起发电机剧烈震动，同时无功出力降低；如果电流较大，可能烧坏转子和汽轮机轴系、叶片等部件被磁化；由于转子本体局部通过电流，引起局部发热，使转子缓慢变形而偏心，进一步加剧振动。
下面结合某发电公司1号机组转子接地报警故障为例，对转子接地保护装置的原理、发生报警的原因及故障查找处理方法、预控措施进行分析介绍。
1机组运行概况1号汽轮发电机为WX18Z-054LLT型三相交流同步汽轮发电机，冷却方式为水氢氢，即定子绕组水内冷，定子铁芯及端部结构件氢气表面冷却，转子绕组气隙取气氢内冷冷却方式。
励磁调节器型号为WBF8-5G。
发电机转子接地保护装置为7UM6X型双端注入式发电机转子接地保护装置。
2事件概况某发电公司60MW无刷励磁机组，其励磁机电枢绕组通过二极管整流桥全波整流为发电机提供励磁电流。
励磁机励磁回路处于静止状态，其励磁电源由励磁调节器输出，励磁系统可控硅的交流电源由厂用电提供。
励磁机输出旋转二极管整流桥为三相全波整流，每组5个整流二极管，二极管正负并联阻容吸收回路。
3 事件经过某发电公司1号汽机发电机在带负荷运行后，发电机转子一点接地保护动作于报警，经现场检查，保护装置运行正常，复位后，报警依然存在。
保护装置显示的转子绕组对地泄漏电流为68mA~73mA，远大于机组报警设定值10mA。
水轮发电机转子一点接地原因分析及处理发电机转子一点接地故障是发电机常见的故障。
作者对哈拉军水电站一台机组做预防性试验时，测得发电机转子绝缘电阻接近于零，判断发电机转子绕组有接地现象。
经过检查发现了接地点并进行了修复。
本文通过对这一故障的处理，分析了发电机转子绕组一点接地的原因、预防和处理方法。
标签：转子绕组；接地故障；故障检查前言哈拉军水电站位于新疆伊犁特克斯县库克苏河上，该电站2015年1月并网发电，总装机容量28MW，安装3台轴流水轮发电机，额定电压10500V，采用静止可控硅励磁方式，转子接地故障的发电机型号为SF7000—16/3300。
作者在对这台机组做预防性试验时，测得转子磁极和磁极母排的绝缘电阻为0.1MΩ，判断磁极或磁极母排存在一点或多点接地。
经过专业技术人员认真分析原因、检查和处理，最终发现转子接地的原因，原因是和磁极连接的母排的绝缘层击穿，导致转子一点接地。
下面以这台机组转子接地故障为例，对故障发生的经过和分析检查处理过程进行详细的介绍，并对此类故障进行了分析，提出了预防措施。
1、故障经过发电机机组在C级检修时，专业人员在测量发电机转子绝缘电阻时发现测得转子磁极和磁极母排对地的绝缘电阻为0.1MΩ。
《电力设备预防性试验规程》（DL/T 596—1996）规定，转子绕组对地绝缘电阻不小于0.5 MΩ。
因此，该机组转子绕组的绝缘电阻不符合《电力设备预防性试验规程》（DL/T 596—1996）的要求，试验不合格。
专业人员对机组继电保护装置进行了检查，发现继电保护装置报警信息中没有“转子一点接地”故障。
2、检查及处理为了确定磁极是否接地，将磁极和母排断开，分别测量磁极和母排对地的绝缘电阻，发现磁极对地的绝缘电阻为1GΩ，负极的母排对地绝缘电阻为0.1MΩ，排除了转子磁极接地的可能。
进一步检查发现在转子端面上的负极母排有一处绝缘层被击穿，导致对地的绝缘降低。
专业人员拆除了击穿的绝缘层并对母排重新进行了绝缘包扎，重新测得母排绝缘合格。

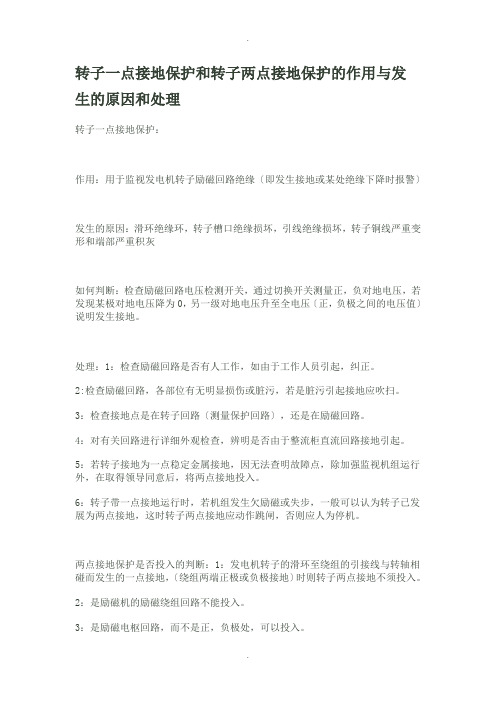

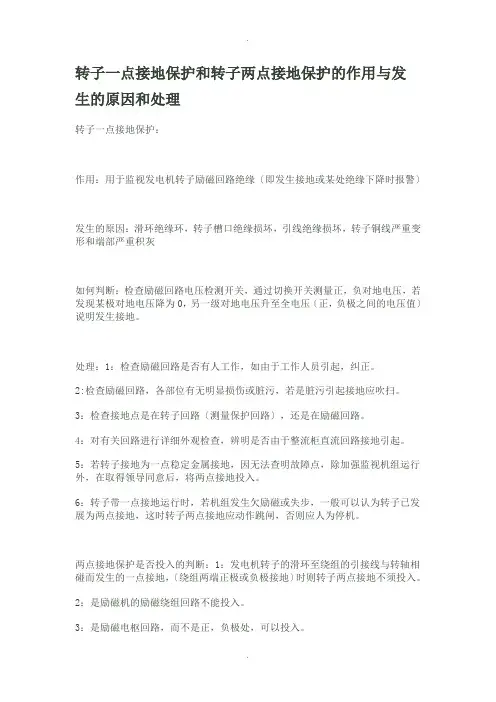

转子一点接地保护和转子两点接地保护的作用与发生的原因和处理转子一点接地保护：作用：用于监视发电机转子励磁回路绝缘〔即发生接地或某处绝缘下降时报警〕发生的原因：滑环绝缘环，转子槽口绝缘损坏，引线绝缘损坏，转子铜线严重变形和端部严重积灰如何判断：检查励磁回路电压检测开关，通过切换开关测量正，负对地电压，若发现某极对地电压降为0，另一级对地电压升至全电压〔正，负极之间的电压值〕说明发生接地。
处理：1：检查励磁回路是否有人工作，如由于工作人员引起，纠正。
2:检查励磁回路，各部位有无明显损伤或脏污，若是脏污引起接地应吹扫。
3：检查接地点是在转子回路〔测量保护回路〕，还是在励磁回路。
4：对有关回路进行详细外观检查，辨明是否由于整流柜直流回路接地引起。
5：若转子接地为一点稳定金属接地，因无法查明故障点，除加强监视机组运行外，在取得领导同意后，将两点接地投入。
6：转子带一点接地运行时，若机组发生欠励磁或失步，一般可以认为转子已发展为两点接地，这时转子两点接地应动作跳闸，否则应人为停机。
两点接地保护是否投入的判断：1：发电机转子的滑环至绕组的引接线与转轴相碰而发生的一点接地，〔绕组两端正极或负极接地〕时则转子两点接地不须投入。
2：是励磁机的励磁绕组回路不能投入。
3：是励磁电枢回路，而不是正，负极处，可以投入。
转子两点接地保护发生的危害与现象和处理：危害：一部分励磁线圈被短接，与发电机所对应的磁极的磁动势均衡遭到破坏，使转子产生强烈震荡，损坏发电机与其设施，甚至引起火灾。
现象：1：电气停机报警监视中出现转子回路两点接地信号。
2：转子电流剧烈增加。
3：发电机无功负荷降低，功率因数可能进相。
4：发电机发生强烈震动。
处理：1：若投入两点接地保护，保护装置动作，应自动跳闸，此时应按发电机自动跳闸处理方法处理。
2：若未投入两点接地或保护未动作，应立即按紧急停机进行解列。
发电机转子一点接地，和两点接地都是点什么保护。
具体保护的方式，和动作的条件。

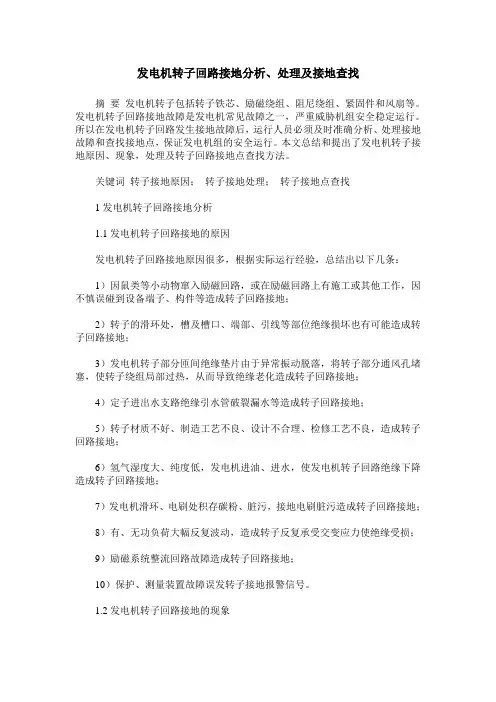

发电机转子回路接地分析、处理及接地查找摘要发电机转子包括转子铁芯、励磁绕组、阻尼绕组、紧固件和风扇等。
发电机转子回路接地故障是发电机常见故障之一，严重威胁机组安全稳定运行。
所以在发电机转子回路发生接地故障后，运行人员必须及时准确分析、处理接地故障和查找接地点，保证发电机组的安全运行。
本文总结和提出了发电机转子接地原因、现象，处理及转子回路接地点查找方法。
关键词转子接地原因；转子接地处理；转子接地点查找1发电机转子回路接地分析1.1发电机转子回路接地的原因发电机转子回路接地原因很多，根据实际运行经验，总结出以下几条：1）因鼠类等小动物窜入励磁回路，或在励磁回路上有施工或其他工作，因不慎误碰到设备端子、构件等造成转子回路接地；2）转子的滑环处，槽及槽口、端部、引线等部位绝缘损坏也有可能造成转子回路接地；3）发电机转子部分匝间绝缘垫片由于异常振动脱落，将转子部分通风孔堵塞，使转子绕组局部过热，从而导致绝缘老化造成转子回路接地；4）定子进出水支路绝缘引水管破裂漏水等造成转子回路接地；5）转子材质不好、制造工艺不良、设计不合理、检修工艺不良，造成转子回路接地；6）氢气湿度大、纯度低，发电机进油、进水，使发电机转子回路绝缘下降造成转子回路接地；7）发电机滑环、电刷处积存碳粉、脏污，接地电刷脏污造成转子回路接地；8）有、无功负荷大幅反复波动，造成转子反复承受交变应力使绝缘受损；9）励磁系统整流回路故障造成转子回路接地；10）保护、测量装置故障误发转子接地报警信号。
1.2发电机转子回路接地的现象发电机转子回路发生一点接地时，“转子接地”光字报警信号来。
测量发电机转子回路正对地、负对地电压可能不平衡。
发电机其余各参数无明显变化。
发电机转子回路两点接地时，发电机转子接地报警”、“励磁系统综合故障”光字报警信号来。
发电机转子电流指示剧烈增加。
发电机励磁电压指示降低，发电机功率因数增大，可能变为进相运行，发电机负序电压增大。
发电机转子接地故障及其原因和处理方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在发电机的正常运行过程中，转子接地故障是一种常见的问题，如果不及时发现和处理，可能会对发电机的安全运行产生严重影响。

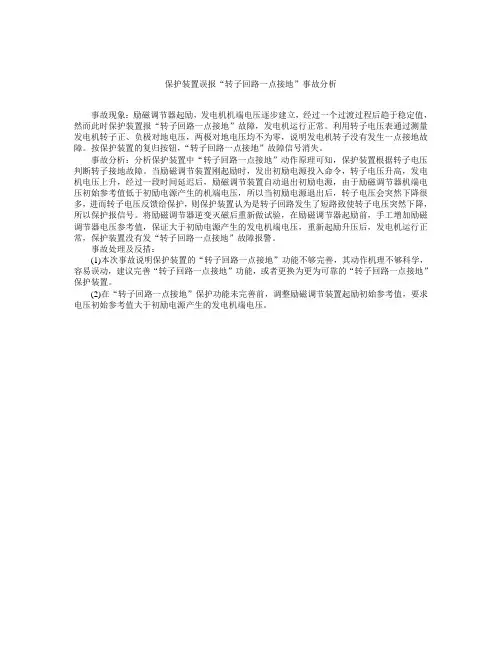

保护装置误报“转子回路一点接地”事故分析
事故现象：励磁调节器起励，发电机机端电压逐步建立，经过一个过渡过程后趋于稳定值，然而此时保护装置报“转子回路一点接地”故障，发电机运行正常。
利用转子电压表通过测量发电机转子正、负极对地电压，两极对地电压均不为零，说明发电机转子没有发生一点接地故障。
按保护装置的复归按钮，“转子回路一点接地”故障信号消失。
事故分析：分析保护装置中“转子回路一点接地”动作原理可知，保护装置根据转子电压判断转子接地故障。
当励磁调节装置刚起励时，发出初励电源投入命令，转子电压升高，发电机电压上升，经过一段时间延迟后，励磁调节装置自动退出初励电源，由于励磁调节器机端电压初始参考值低于初励电源产生的机端电压，所以当初励电源退出后，转子电压会突然下降很多，进而转子电压反馈给保护，则保护装置认为是转子回路发生了短路致使转子电压突然下降，所以保护报信号。
将励磁调节器逆变灭磁后重新做试验，在励磁调节器起励前，手工增加励磁调节器电压参考值，保证大于初励电源产生的发电机端电压，重新起励升压后，发电机运行正常，保护装置没有发“转子回路一点接地”故障报警。
事故处理及反措：
(1)本次事故说明保护装置的“转子回路一点接地”功能不够完善，其动作机理不够科学，容易误动，建议完善“转子回路一点接地”功能，或者更换为更为可靠的“转子回路一点接地”保护装置。
(2)在“转子回路一点接地”保护功能未完善前，调整励磁调节装置起励初始参考值，要求电压初始参考值大于初励电源产生的发电机端电压。
发电机转子一点接地故障的分析、查找与处理发电机是水电厂的主要设备，当发电机发生一点接地故障后，要及时排查处理，以免扩大发生转子两点接地故障，造成发电机损坏，给企业造成经济损失，同时也影响到电网的稳定和电能质量。
文章介绍了一点接地的危害，转子一点接地保护原理，发生一点接地时的判断分析。
结合某水力发电厂发电机组发生的转子一点接地故障，介绍了故障查找思路，分析其原因，提出处理办法。
标签：发电机；转子；一点接地；动态；原因分析1、转子接地危害发电机正常运行时，发电机转子电压（直流电压）有几百伏左右，励磁回路对地电压约为励磁电压的一半，机组正常运行时转子对地电压为约为110V左右，转子绕组及励磁系统对地是绝缘的。
因此，当转子绕组或励磁回路发生一点接地时，不会构成对发电机的危害。
但转子发生一点接地后更容易发生两点接地。
因为发电机转子一点接地后励磁回路对地电压将有所升高。
如当励磁回路的一端发生金属性接地故障时，另一端对地电压将升高为全部励磁电压值，即比正常电压值高出一倍。
在发生转子一点接地故障时运行，当切断励磁回路中的开关或一次回路的主断路器时，将在励磁回路中产生暂态过电压，在过电压作用下，可能将励磁回路中绝缘薄弱的部位击穿，从而出现第二个接地点。
当发电机转子绕组出现不同位置的两点接地或匝间短路时，会产生很大的短路电流，极有可能损伤转子本体；另外，由于部分转子被短路，使气隙磁场变得不均匀或发生畸变，从而使发电机转动时所受的电磁转矩不均匀并造成发电机振动，损坏发电机。
发生两点接地导致机组甩负荷停机，造成非正常停机事故，影响电网的稳定和电能的质量，造成经济损失，而企业则将面临上级部门较为严厉的考核。
2、转子一点接地保护原理以某水电厂采用的北京四方CSC300保护装置为例。
转子一点接地保护反应转子对大轴绝緣电阻的下降。
采用“乒乓式”变电桥原理，其设计思想是：通过电子开关S1、S2轮流切换，改变电桥两臂电阻值的大小。
发电机转子一点接地故障原因分析和处理周杨云
发表时间：2017-12-25T20:39:11.850Z 来源：《电力设备》2017年第25期作者：周杨云
[导读] 摘要：发电机的安全运行对保证电力系统的正常工作和电能质量起着决定性的作用，也是国家电网实现电力系统及其自动化的基础，同时发电机本身也是一个十分贵重的电器元件，包含很多自动化元器件。
（广东水电二局股份有限公司广东增城 511300）
摘要：发电机的安全运行对保证电力系统的正常工作和电能质量起着决定性的作用，也是国家电网实现电力系统及其自动化的基础，同时发电机本身也是一个十分贵重的电器元件，包含很多自动化元器件。
因此，应该对于各种不同的故障和不正常运行状态，装设性能完善的继电保护装置。
发电机的内部故障主要是定子和转子绕组绝缘损坏引起的，所以配置可靠的转子接地保护就显得非常重要，本文详细地分析了在现场工作中遇到的转子一点接地保护装置动作后对问题的分析查找以及处理的过程。
关键词：转子接地保护；磁极连接线；绝缘
一转子接地保护概况
湘投铜湾水利水电有限责任公司（以下简称铜电公司）装有4×45MW灯泡贯流式发电机组，水轮发电机设备由天津阿尔斯通水电设备生产有限责任公司生产，其中励磁系统，采用的广州电器科学研究院附属广州擎天电气控制实业有限公司生产的EXC9000励磁系统，励磁电源取自发电机端部，用励磁变压器供给整流装置，整流装置输出的直流电供给发电机转子绕组。
发电机正常运行时，输出容量47.37MVA，Pf=0.95，端电压10.5KV，励磁电压365V，励磁电流1142A；发电机空载时，励磁电压170V，励磁电流747A。
发电机保护装置类型：WFB-811。
转子接地保护装置保护原理：在一点接地故障后，保护装置继续测量接地电阻和接地位置，并发出转子一点接地故障报警信号，不作用于机组停机，此后若再发生新的接地点，采用乒乓式开关切换原理，通过求解两个不同的接地回路方程，实时计算转子接地电阻值和接地位置，在单元管理机可实时显示转子接地电阻值和位置，并同时发信号至计算机控制系统，由计算机控制系统发出紧急停机信号作用停机。
二故障情况
2012年7月3日凌晨，铜电公司2#机组突然发生紧急停机甩负荷事件，事后调出计算机监控记录，确定原因为轴电流过大引起（0.5A报警，超过1.5A，延时30s停机），然后对2#机进行检查，情况是：转子绝缘为零；接地碳刷接触不是太好；励磁系统检查无故障。
经过对集电环卫生清扫后转子绝缘升到几十MΩ。
然后解开保护压板，开机，在改变负荷时轴电流有时达到1.5A以上，且有持续达到15s的情况。
7月11日，2#机组运行过程中发出转子一点接地故障报警，励磁部分及转子绝缘均合格，因调度要求开机而没有继续进入发电机检查，开机后运行正常，至7.13日上午2#机再次报转子一点接地故障，停机对励磁转子部分进行检查无异常，检查转子磁极及气隙无异常，螺栓无松动现象，下午开机投入励磁后故障仍然出现。
三故障查找与处理
励磁回路一点接地故障是发电机较常见的故障形式，一般不会对发电机造成危害。
但是一旦出现转子两点接地的情况，不仅会严重烧损转子绕组，而且将使转子磁场畸变，机组振动加剧，特别是轴向电流可能烧坏轴承和大轴，使得汽轮机叶片磁化而造成难以挽回的后果。
因此转子一点接地保护动作后，应立即查找原因并处理，避免转子两点接地故障的发生。
1检修准备
工器具准备：接地电阻测试仪一台、万用表一块、兆欧表一块、HIOKI 8840瞬态信号波形记录仪其它电器常用工器具一套。
人员及技术准备：检修人员3人、临时配合工2人；相关技术图纸一套。
安全技术措施：办理检修工作票，做好班前三交工作，挂好各种警示标志及警示牌；做好进入发电机的特殊安全防护措施。
2在第一次发生机组因轴电流过大引起的事故停机后，检测转子绝缘为零，但在对励磁滑环、受油器进行卫生清扫后，转子绝缘恢复，开机后能够正常运行。
根据后面检查出的转子一点接地故障原因看，此时可能磁极已经有间断性接地情况，并且导致转子励磁电压加在转子小轴与受油器上（受油器与外部均用环氧树脂板绝缘），因受油器与外部绝缘处由于距集电环处较近，又有临时加装的散热风机运行使得碳粉飞散，所以容易被碳粉附着，使绝缘水平下降，逐渐形成足够引起事故停机的轴电流，成为导致这次事故停机的元凶。
于几天后的7月11日，2#机组运行过程中发出转子一点接地故障报警，接地点为37#至72#磁极间。
但检测励磁部分及转子绝缘均合格，因调度要求开机而没有继续进入发电机检查，开机后运行正常，鉴于接地点不明确，在开机后，我们采用HIOKI 8840瞬态信号波形记录仪，记录在转子一点接地保护动作时发电机励磁电压的变化情况，得出以下结论：
（1）正常时不接入转子一点接地保护，使用指针表检查发电机转子正、负极对地电压，表针呈缓慢下降趋势，逐渐接近0，说明发电机转子对地绝缘良好。
使用波形记录仪录波时相当于转子回路经仪器高阻接地，可以测量到稳定的电压值。
正负极对地、正对负电压值分别为+186.8 V、-177.2 V、365.3 V。
（2）正常时接入转子一点接地保护，由于转子回路经保护装置高阻接地，使用指针表检查发电机转子正、负极的对地电压，可以测量到稳定的电压值。
正负极对地、正对负电压值分别为+186 V、-179 V、365.2 V。
使用波形记录仪录波，测量结果与此相同。
因为在迭加转子一点接地保护的直流电压后，转子负极对地电压被钳制在一个正电位上而导致了上述测量结果。
3机组运行在7.13日上午2#机又报转子一点接地故障，接地点为37#至72#磁极间，停机对励磁转子部分进行检查无异常，因磁极编号混乱，不能确定是否与故障显示一致，于是对整个转子磁极及气隙进行检查无异常，螺栓无松动现象，下午再次开机投入励磁后故障仍然出现。
逐停机继续检查，发现转子绝缘为零，检查确认接地点在转子一侧，再次进入发电机内检查发现转子35#磁极的垫片靠上游侧已甩出，鉴于此故障有可能产生接地，必须处理，且此时已深夜（还不能确定具体接地点），商量后确定电气检修人员休息，一边安排人员盘车转子至人孔门处（盘车结束后检测发现接地点又消失），便于第二天处理磁极松出的垫片，7.14日经过一天磁极处理完毕，检测转子绝缘良好，开机至空载，依然报上述转子一点接地故障，再次停机检查，此次停机后转子绝缘没有恢复，因为无法根据磁极编号确定磁极位置，于是采用分解磁极连接线的方法判断接地部位，最后找到40#磁极的连接线固定部位绝缘开裂且有放电现象，此部位在连接线的固定线夹内，不容易发生绝缘破损情况，隐蔽性极强。
因为无绝缘套管备件，我们采用缠绕一层云母带再刷一层环氧树脂的方法，交替缠绕4层后，把环氧树脂加热干燥，代替原来的绝缘套。
重新装复后，转子绝缘恢复，机组成功投入运行。
四探讨与建议
1发电机励磁回路一点接地，并不影响发电机的正常运行，也不会对发电机构成危害。
但如果发生一点接地后，又发生另一点接地，形成励磁会路两个不同点的接地或部分励磁绕组被短接，将破坏发电机气隙磁场的均匀，严重时烧毁发电机。
2发电机组的转子一点接地现象除了大家共晓的危害外，在条件具备的情况下，还可能引起发电机轴电流增大，导致发电机保护动作引起事故停机，严重的引起烧瓦，迅速扩大事故等级。
3电站采用的转子一点接地保护虽然有位置判断功能，但因为安装时磁极编号混乱或一个磁极上有多个编号，会人为的使这一判断功能失效，因此我们在发电机安装期间，就应该严格按照国标要求进行安装。
4为了防止各种有害因素的共同出现，平时在发电机的运行维护中，我们也要特别注意集电环及受油器的卫生状况，做到定期及时清扫，避免有害因素共同作用引起事故停机。
5在对这次的转子一点接地故障检查中，我们幸运的发现了磁极垫片甩出的现象，防范了转子两点接地故障的出现，所以在今后机组的年度大小修过程中，我们要认真检查磁极、垫片、螺栓及其它转动部件的紧固、焊缝情况，保证安装检修工艺质量，杜绝类似故障的发生，如果能从安装时保证机组磁极及连接线绝缘无损伤，特别是隐蔽部分的安装质量，一般的小修根本不可能检查到上述环节，安装质量的好坏将从根本上消除类似接地隐患，所以安装时候的工程质量和监理及验收工作对以后机组的运行稳定性起到决定性的作用。
