电主轴的装调与维修

发那科电主轴维修
发那科电主轴维修涉及多个方面，包括主轴电机的排查、故障排除和维修等。

在进行维修时，需要根据具体情况采取相应的措施。

以下是一些常见的故障排除和维修方法：1.主轴电机故障排查：首先需要检查主轴电机是否正常运转，检查电机是否有异
常声音或振动，以及电机的温度和电流是否正常。

如果发现异常情况，需要及时进行处理。

2.电机缺相运行排查：检查电机连线是否良好，电机插头是否插好，以及控制板
上的电源插头是否接触良好。

如果发现异常情况，需要进行更换或修复。

3.主轴电机轴承磨损排查：主轴电机轴承磨损是常见的故障之一，需要定期进行
检查和更换。

如果发现轴承磨损严重，需要拆下电机进行更换轴承。

4.主轴电机噪音大排查：主轴电机噪音大可能是由于轴承磨损、零件精度受损、
主轴跳动大等原因导致的。

需要进行相应检查，对轴承、零件等进行更换或修复。

5.主轴电机不运转排查：主轴电机不运转可能是由于变频电源无输出电压、电机
插头未插好、定子线包损坏等原因导致的。

需要进行相应检查，对变频器、电源插头等进行修复或更换。

在进行发那科电主轴维修时，需要注意安全问题，如切断电源、避免带电作业等。

此外，需要选择合适的维修工具和配件，避免使用不合适的工具和配件导致二次损坏。

如果对发那科电主轴的维修不熟悉，建议寻求专业技术支持。

电主轴安装与拆解的步骤-概述说明以及解释1.引言1.1 概述概述部分的内容应该对电主轴安装与拆解的步骤进行简要介绍。

可以从以下几个方面展开：电主轴是一种常用于机械设备中的关键部件，用于转动工件或加工工具，具有重要的作用。

在机械加工行业中，电主轴的安装与拆解是一项基础性工作，它直接关系到设备的性能和运行效果。

为了保证设备的正常运转，正确的安装与拆解过程至关重要。

首先，电主轴的安装步骤是指将电主轴与设备正确连接的过程。

在安装过程中，首先需要检查电主轴和设备是否匹配，包括尺寸、规格、承载能力等方面的要求。

然后，根据设备的安装要求，确定安装位置和安装方式。

在具体操作中，需要注意对电主轴表面的清洁和润滑，以确保顺畅的安装过程。

安装完成后，还要进行一系列的测试和调试，确保电主轴的运行稳定和可靠。

其次，电主轴的拆解步骤是指将电主轴从设备中拆卸下来的过程。

拆解前，需要先停止设备的运行并断开电源，以确保操作的安全。

然后，逐步拆除与电主轴连接的部件，注意标记和记录拆卸的顺序和位置，为后续的安装工作提供依据。

在拆解过程中，要小心操作，避免对电主轴和设备产生损坏或影响。

拆解完成后，需要进行清洁和检查，及时更换磨损严重的部件，并按照规定的方法进行保养和维护。

总之，电主轴的安装与拆解是一项具有重要意义的工作，它直接关系到设备的正常运行和机械加工的效果。

在操作过程中，我们要严格按照规定的步骤进行，确保安全和可靠性。

只有在正确的操作下，电主轴才能发挥其应有的作用，为机械加工行业的发展做出贡献。

1.2文章结构文章结构部分的内容可以包括以下信息：文章结构部分旨在介绍整篇长文的基本结构和各个部分的内容概述。

本文分为引言、正文和结论三个部分。

引言部分首先对电主轴安装与拆解的步骤进行简要的概述，概括了本文的主要内容。

接着，介绍了文章结构和各个部分的目的。

正文部分包括了电主轴安装的步骤和电主轴拆解的步骤。

在电主轴安装的步骤部分，将详细介绍电主轴安装的整个过程，包括准备工作、安装设备和相关注意事项。

电主轴维修注意事项电主轴是机床主轴的重要组成部分，它具有高速转动、高精度加工等特点。

在使用过程中，电主轴难免会出现一些故障或问题，需要进行维修。

下面就电主轴的维修注意事项进行详细回答。

首先，维修电主轴前需要对其进行全面的检查和分析，了解故障产生的原因。

常见的故障包括轴承损坏、轴承套磨损、主轴烧毁、主轴偏心等。

通过检查和分析，可以确定故障具体位置，为后续维修工作提供指导。

接下来是拆卸电主轴的具体步骤。

在拆卸之前，要先停机并断开电源，确保安全。

拆卸电主轴时，需要使用合适的工具和设备，遵循正确的拆卸顺序，避免损坏主轴和其它部件。

同时，要注意标记每个拆下的部件，方便后续组装。

在维修过程中，要特别注意保持清洁。

主轴表面和内部容易受到灰尘、杂质等污染，因此需要用干净的布擦拭，并注意不要使用含有酸性或腐蚀性的清洁剂，以免对主轴造成腐蚀。

同时，拆下的部件也要进行清洗和保养，确保无杂质。

维修电主轴时，要注意不要随意更换配件。

如果发现有部件损坏或失效，应及时更换相同规格和型号的配件，并确保配件质量可靠。

不要使用不合适的配件进行替代，以免引发更严重的故障。

在组装电主轴时，要确保每个部件的安装位置正确，并且要使用适当的工具和设备进行装配。

装配时要保持轴承和配件的表面清洁，并在必要时涂抹适量的润滑剂。

装配时要注意轴承和配件之间的配合间隙，不可过紧或过松。

装配完成后，要进行检查和试运行，确保主轴转动灵活、无异常。

并且要根据机床厂商的要求进行主轴预紧力的调整，以保证主轴的工作性能和寿命。

维修电主轴时，还要注意安全。

在拆卸和装配过程中，要遵循安全操作规程，戴上适当的防护手套和护目镜，以防发生意外。

同时，要确保电主轴维修过程中不会对其它设备和人员造成危害。

最后，在维修完成后，应对电主轴进行全面的测试和调试。

可以通过仪器对主轴进行转速和振动测试，以确保其工作稳定和精度符合要求。

如果在测试过程中发现异常情况，应及时检查和排除故障。

综上所述，电主轴的维修需要综合考虑各个方面的问题，包括故障分析、拆卸和装配、清洁保养、配件更换、安全等。

电机主轴的维修方法及注意事项!一、电机主轴的维修方法1.查明故障原因：在进行电机主轴的维修之前，首先需要查明故障的具体原因。

可以通过观察电机主轴运行时的声音、振动以及温度等情况，来判断故障的类型，例如轴承损坏、轴与轴套磨损、轴弯曲等。

2.拆卸主轴：根据实际情况，使用正确的工具将电机主轴进行拆卸。

需要注意的是，拆卸时要轻拿轻放，避免损坏其他零部件。

若需要拆卸轴承，要小心轴承滚珠和位置，以免丢失或混淆。

3.清洗零部件：拆卸后的电机主轴的部件需要进行清洗，以去除杂质和油污。

可以使用溶剂或清洗剂对轴承、轴套和轴进行清洗，然后使用柔软的布或棉签擦拭干净。

4.更换损坏部件：根据维修需要，更换电机主轴上的损坏零部件。

例如，如果发现轴承损坏，需要使用新的轴承进行更换。

在更换部件时，要确保选择合适型号，保证安装质量。

5.润滑和组装：维修完成后，需要对电机主轴进行润滑处理，并进行组装。

根据电机主轴的要求，选择适当的润滑脂或润滑油进行润滑。

在组装时，需要按照正确的顺序和方法进行，确保零部件的安装牢固。

6.调试和测试：完成组装后，需要对电机主轴进行调试和测试。

可以通过电机运行时的声音、振动和温度等指标，来确定电机主轴是否维修成功。

二、注意事项1.安全第一：在进行电机主轴维修时，要注意个人安全。

必要时需要戴上安全眼镜、手套等防护用具，避免因操作不当而造成伤害。

2.工具选择：在拆卸和组装电机主轴时，要选择正确的工具。

不使用过大或过小的力量，以免损坏轴承或其他零部件。

3.清洗细节：在清洗电机主轴零部件时，要注重细节，尽量清除沉积在零部件表面的污垢和残留物。

注意不要划伤或破坏零部件的表面，避免下次维修的隐患。

4.润滑选择：选择合适的润滑脂或润滑油进行电机主轴的润滑。

要根据电机的负荷、转速和工作环境等因素来选择合适的润滑方式和周期。

5.检查维护：维修完成后，要对电机主轴进行定期检查和维护。

检查轴承的温度、润滑情况和密封性，及时发现和处理问题，以延长电机主轴的使用寿命。

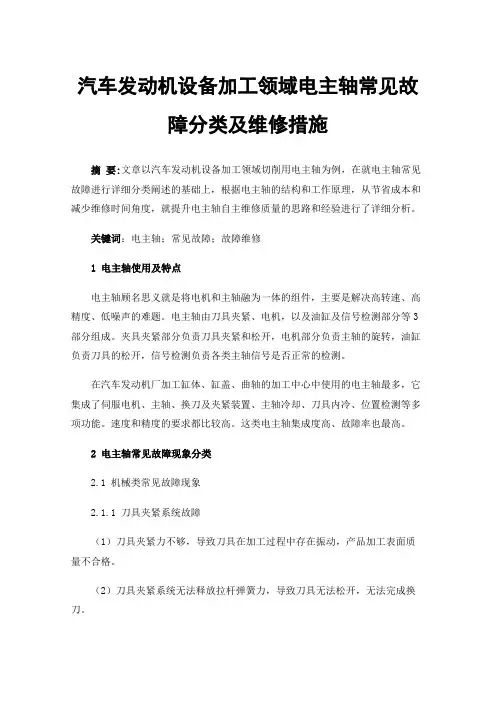

汽车发动机设备加工领域电主轴常见故障分类及维修措施摘要:文章以汽车发动机设备加工领域切削用电主轴为例，在就电主轴常见故障进行详细分类阐述的基础上，根据电主轴的结构和工作原理，从节省成本和减少维修时间角度，就提升电主轴自主维修质量的思路和经验进行了详细分析。

关键词：电主轴；常见故障；故障维修1 电主轴使用及特点电主轴顾名思义就是将电机和主轴融为一体的组件，主要是解决高转速、高精度、低噪声的难题。

电主轴由刀具夹紧、电机，以及油缸及信号检测部分等3部分组成。

夹具夹紧部分负责刀具夹紧和松开，电机部分负责主轴的旋转，油缸负责刀具的松开，信号检测负责各类主轴信号是否正常的检测。

在汽车发动机厂加工缸体、缸盖、曲轴的加工中心中使用的电主轴最多，它集成了伺服电机、主轴、换刀及夹紧装置、主轴冷却、刀具内冷、位置检测等多项功能。

速度和精度的要求都比较高。

这类电主轴集成度高、故障率也最高。

2 电主轴常见故障现象分类2.1 机械类常见故障现象2.1.1 刀具夹紧系统故障（1）刀具夹紧力不够，导致刀具在加工过程中存在振动，产品加工表面质量不合格。

（2）刀具夹紧系统无法释放拉杆弹簧力，导致刀具无法松开，无法完成换刀。

（3）换刀时发生刀具掉落故障。

2.1.2 装刀单元故障（1）装刀单元吹气孔堵塞，导致加工产品质量不合格。

（2）装刀单元内部刀具导向块异常磨损，换刀时掉刀。

2.1.3 旋转接头故障旋转接头是给主轴提供刀具切削高压内冷的供水连接装置。

常见故障是旋转接头损坏导致的漏水。

2.1.4 主轴轴承故障主轴轴承的故障主要指轴承的疲劳损坏，这类故障非常少，一般是在主轴运行很长时间后，出现精度丧失、噪声大、咬死等故障现象。

这类故障维修比较难，由于电主轴精度高、速度高，对于轴承安装的预紧力以及维修后各项性能的动态测试，如动平衡等，对于非专业维修人员，维修手段很难达到相关技术规范的要求，即便短期内能够达到精度要求，也很难满足使用寿命的要求，这种非专业的维修，还会给机床埋下一定的安全隐患。

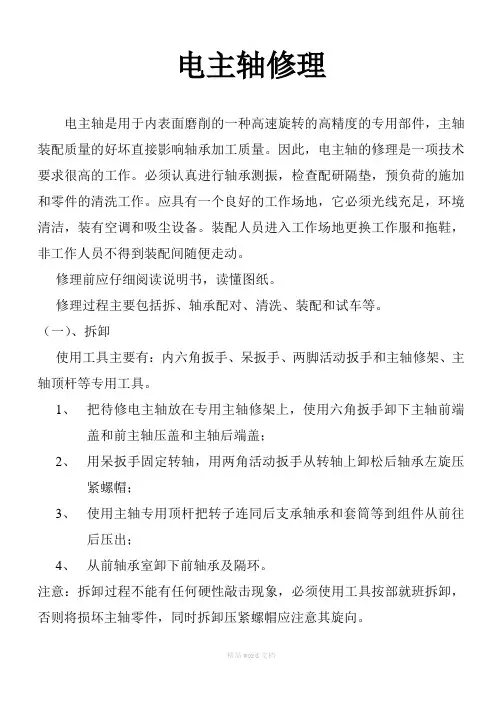

电主轴修理电主轴是用于内表面磨削的一种高速旋转的高精度的专用部件，主轴装配质量的好坏直接影响轴承加工质量。

因此，电主轴的修理是一项技术要求很高的工作。

必须认真进行轴承测振，检查配研隔垫，预负荷的施加和零件的清洗工作。

应具有一个良好的工作场地，它必须光线充足，环境清洁，装有空调和吸尘设备。

装配人员进入工作场地更换工作服和拖鞋，非工作人员不得到装配间随便走动。

修理前应仔细阅读说明书，读懂图纸。

修理过程主要包括拆、轴承配对、清洗、装配和试车等。

（一）、拆卸使用工具主要有：内六角扳手、呆扳手、两脚活动扳手和主轴修架、主轴顶杆等专用工具。

1、把待修电主轴放在专用主轴修架上，使用六角扳手卸下主轴前端盖和前主轴压盖和主轴后端盖；2、用呆扳手固定转轴，用两角活动扳手从转轴上卸松后轴承左旋压紧螺帽；3、使用主轴专用顶杆把转子连同后支承轴承和套筒等到组件从前往后压出；4、从前轴承室卸下前轴承及隔环。

注意：拆卸过程不能有任何硬性敲击现象，必须使用工具按部就班拆卸，否则将损坏主轴零件，同时拆卸压紧螺帽应注意其旋向。

（二）、轴承配对主轴使用轴承一般都为C级向心推力角接触球轴承，主轴的转轴都要求承受较大的负荷和具有较高的刚性，因此一般都安装配对轴承。

由于轴承零件加工精度误差一般都在4-5µ M用选择装配法装配出来的轴承，还不能达到装配主轴的要求，这些轴承必须经过测振，测量内外径和检查接触角，轴承振动值不能超过规定值。

在没有测振仪器时，只好凭借经验在轴承清洗好后，用手旋转听声音来辨别（严禁在没有润滑的情况下反复多次转动），其测法如下：合格的轴承：在汽油缸内带油转动，声音清脆，无明显节奏音和震感。

不合格的轴承：在汽油缸内带油转动，声音沉闷，有较强的节奏音和小震感。

电主轴和皮带轴的主轴轴承多半是成对使用，两套轴承的内外径和接触角的尺寸，我们一般要求双联轴承内、外径相互差值不大于1µ M(0.001MM),并为同一出厂批次。

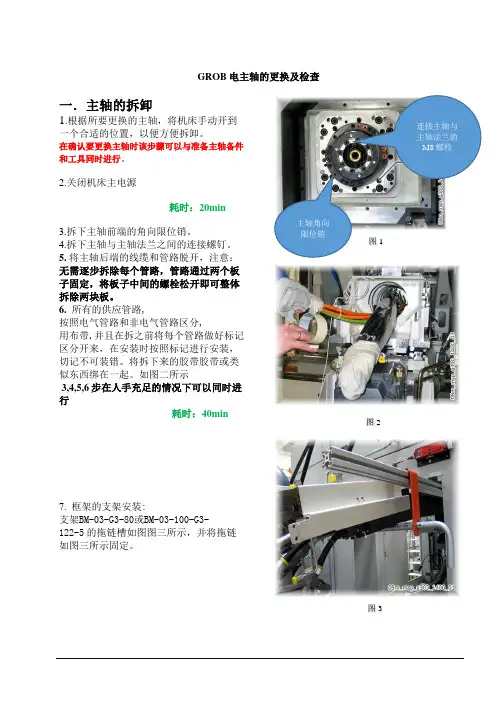

GROB电主轴的更换及检查一．主轴的拆卸1.根据所要更换的主轴，将机床手动开到一个合适的位置，以便方便拆卸。

在确认要更换主轴时该步骤可以与准备主轴备件和工具同时进行。

2.关闭机床主电源耗时：20min3.拆下主轴前端的角向限位销。

4.拆下主轴与主轴法兰之间的连接螺钉。

5.将主轴后端的线缆和管路脱开，注意：无需逐步拆除每个管路，管路通过两个板子固定，将板子中间的螺栓松开即可整体拆除两块板。

6.所有的供应管路,按照电气管路和非电气管路区分,用布带,并且在拆之前将每个管路做好标记区分开来，在安装时按照标记进行安装，切记不可装错。

将拆下来的胶带胶带或类似东西绑在一起。

如图二所示3,4,5,6步在人手充足的情况下可以同时进行耗时：40min 7.框架的支架安装:支架BM-03-G3-80或BM-03-100-G3-122-5的拖链槽如图图三所示，并将拖链如图三所示固定。

连接主轴与主轴法兰的M8螺栓主轴角向限位销图1图2图38.将拆卸主轴所用的支架组装并与床身连接在一起，如图四所示耗时：25min9.用图10 中的工具转动主轴同时将主轴从前面推出后将主轴拖出到组装好的支架上。

耗时：15min10.钢片(吊装工具BM-03-100-G5-4-16) 装在电机主轴后部。

钢片(吊装工具ID: 1383407)装在电机主轴前部。

所用工具盒吊装位置如图六所示11.如图七所示，将电主轴吊下。

图 5图 4图6耗时：15min12.按照主轴上的标识将旧主轴上的各线缆和软管拆下，并按照相应的标识分别安装到新主轴上。

二．主轴的安装1.主轴在安装之前对主轴表面，主轴断面，法兰断面清理，确保没有毛刺，没有污垢，并对主轴表面涂油处理，以防主轴被锈蚀。

该步骤可以在主轴拆卸的第十步同时进行，不再计算耗时。

2.用电子深度卡尺测量电机主轴前缘到主轴筒装配面之间的尺寸，如图八所示。

这个尺寸必须与拆下的电机主轴值一致。

该步骤适用于1个Z轴滑台上安装两根电主轴的设备，咱们设备可以忽略该步骤3.将电主轴放入安装辅具并推到滑枕，将用于拆卸主轴的长杆拧到主轴后端，此时可将向前推主轴，直到将主轴推到位。

电主轴使用说明范文1.介绍电主轴的作用和原理电主轴是一种用电能来驱动的主要加工工具，它可以实现高速、高精度和高效率的加工。

电主轴通过电机驱动，将电能转化成机械能，然后通过主轴本身的转动带动刀具进行加工。

电主轴通常由电机、轴承、主轴、冷却系统和刀具夹持系统等组成。

电主轴主要用于数控机床、工业机械制造等领域。

2.电主轴的安装和调试在安装电主轴之前，需要确保工作环境的清洁和干燥，防止灰尘和水分对其影响。

首先，将电主轴安装在机床上的主轴孔中，并使用螺栓和键进行固定。

然后，根据实际需要连接电源和电控系统。

在进行调试前，确保主轴和电机的运动部件是灵活的，没有阻塞或过紧。

调试时，根据电主轴的说明书进行相应的参数设置，如转速、转矩、加速度等。

调试完成后，检查电主轴是否能够正常运行，无异常振动和噪音。

3.电主轴的操作在使用电主轴之前，需要对其进行预热和冷却处理。

预热可以提高电主轴的工作效率和使用寿命，一般要求预热时间在5-10分钟。

冷却操作主要是为了降低电主轴的温度，避免过热造成损坏。

冷却方式可以根据具体工作要求选择，如空气冷却、水冷却和油冷却等。

在操作过程中，需要根据加工要求设置电主轴的运行参数，如转速、进给速度、铣削深度等。

同时，还需要根据具体工件材料选择合适的刀具和切削液，以达到最佳的加工效果。

4.电主轴的维护保养定期维护保养可以提高电主轴的使用寿命和稳定性。

首先，保持电主轴的工作环境清洁，防止灰尘和异物进入。

其次，定期检查电主轴的运动部件，如轴承是否磨损、润滑油是否充足等。

如果发现异常情况，需要及时进行维修或更换部件。

同时，根据使用频率和工作时间，定期更换润滑油和切削液，以保持电主轴的正常运行。

此外，还要注意避免过载和冲击，避免长时间高温运行，以避免电主轴受损。

5.电主轴的故障排除总结电主轴的使用需要注意安装和调试、操作规范、维护保养和故障排除等问题。

正确的操作和维护，可以保证电主轴的正常运行，并提高工作效率和加工质量。

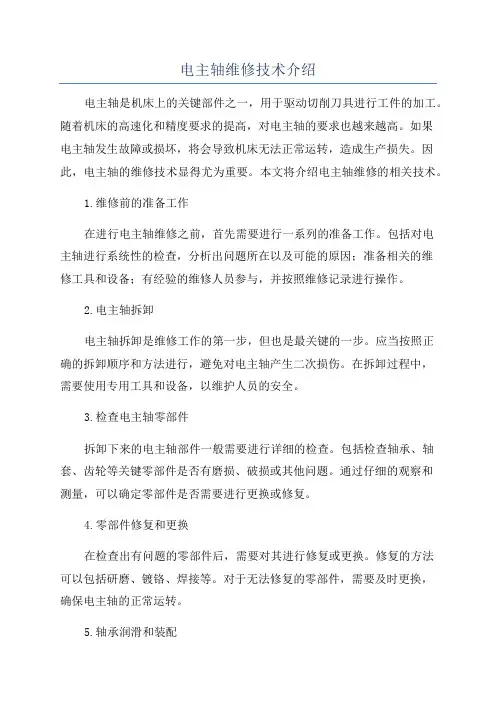

电主轴维修技术介绍电主轴是机床上的关键部件之一，用于驱动切削刀具进行工件的加工。

随着机床的高速化和精度要求的提高，对电主轴的要求也越来越高。

如果电主轴发生故障或损坏，将会导致机床无法正常运转，造成生产损失。

因此，电主轴的维修技术显得尤为重要。

本文将介绍电主轴维修的相关技术。

1.维修前的准备工作在进行电主轴维修之前，首先需要进行一系列的准备工作。

包括对电主轴进行系统性的检查，分析出问题所在以及可能的原因；准备相关的维修工具和设备；有经验的维修人员参与，并按照维修记录进行操作。

2.电主轴拆卸电主轴拆卸是维修工作的第一步，但也是最关键的一步。

应当按照正确的拆卸顺序和方法进行，避免对电主轴产生二次损伤。

在拆卸过程中，需要使用专用工具和设备，以维护人员的安全。

3.检查电主轴零部件拆卸下来的电主轴部件一般需要进行详细的检查。

包括检查轴承、轴套、齿轮等关键零部件是否有磨损、破损或其他问题。

通过仔细的观察和测量，可以确定零部件是否需要进行更换或修复。

4.零部件修复和更换在检查出有问题的零部件后，需要对其进行修复或更换。

修复的方法可以包括研磨、镀铬、焊接等。

对于无法修复的零部件，需要及时更换，确保电主轴的正常运转。

5.轴承润滑和装配维修过程中，润滑是十分重要的一环。

正确的轴承润滑可以减少磨损和摩擦，延长电主轴的使用寿命。

在装配过程中，需要按照严格的操作规范和顺序进行，确保每个零部件都能正确配合，没有松动或卡顿现象。

6.电主轴功能测试在维修完成后，需要进行电主轴的功能测试。

测试的项目可以包括各种工作状态下的电主轴转速、换向、刚性等指标。

通过测试，可以确保电主轴的正常运转，并且符合机床的要求。

总之，电主轴维修技术在机床维修中占据着重要的地位。

只有掌握了电主轴维修的相关技术，才能确保电主轴的正常运转，保证机床的生产效率和加工质量。

因此，企业和维修人员应加强对电主轴维修技术的学习和掌握，以提高维修效率和质量。

电主轴常见故障及维修方法一览故障现象一：电主轴发热检查、调整与判断方法：（1）电主轴轴承预紧力过大，造成电主轴回转时摩擦过大，引起电主轴温度急剧升高。

故障排除方法：可以通过重新调整电主轴轴承预紧力加以排除。

（2）电主轴轴承研伤或损坏，也会造成电主轴回转时摩擦过大，引起电主轴温度急剧升高。

故障排除方法：可以通过更换新轴承加以排除。

（3）电主轴润滑油脏或有杂质，也会造成电主轴回转时阻力过大，引起电主轴温度升高。

故障排除方法：通过清洗电主轴箱，重新换油加以排除。

（4）电主轴轴承润滑油脂耗尽或润滑油脂过多，也会造成电主轴回转时阻力、摩擦过大，引起电主轴温度升高。

故障排除方法：通过重新涂抹润滑脂加以排除。

故障现象二：电主轴强力切削时停转。

检查、调整与判断方法：（1）电主轴电动机与电主轴连接的传动带过松，造成电主轴传动转矩过小，强力切削时电主轴转矩不足，产生报警，数控机床自动停机。

故障排除方法：通过重新调整电主轴传动带的张紧力，加以排除。

（2）电主轴电动机与电主轴连接的传动带表面有油，造成电主轴传动时传动带打滑，强力切削时电主轴转矩不足，产生报警，数控机床自动停机。

故障排除方法：通过用汽油或酒精清洗后擦干净加以排除。

（3）电主轴电动机与电主轴连接的传动带使用过久而失效，造成电主轴电动机转矩无法传动，强力切削时电主轴转矩不足，产生报警，数控机床自动停机。

故障排除方法：通过更换新的电主轴传动带加以排除。

（4）电主轴传动机构中的离合器、联轴器连接、调整过松或磨损，造成电主轴电动机转矩传动误差过大，强力切削时电主轴振动强烈。

产生报警，数控机床自动停机。

故障排除方法：通过调整、更换离合器或联轴器加以排除。

故障现象三：电主轴工作时噪声过大检查、调整与判断方法：（1）电主轴部件动平衡不良，使电主轴回转时振动过大，引起工作噪声。

故障排除方法：需要机床生产厂家的专业人员对所有电主轴部件重新进行动平衡检查与调试。

（2）电主轴传动齿轮磨损，使齿轮啮合间隙过大，电主轴回转时冲击振动过大，引起工作噪声。

电主轴详细参数及安装电主轴是一种用于机床和自动化设备的电动驱动装置，常用于高精度加工和高速切削过程中。

电主轴的详细参数和安装步骤如下：一、电主轴的详细参数：1.功率：电主轴的功率通常以千瓦（kW）为单位，表示电主轴的驱动能力。

功率越高，表示电主轴可以提供更大的切削力和速度。

2. 转速范围：电主轴的转速范围通常以转/分钟（rpm）为单位，在机床加工中，转速通常会根据加工工件的材料和要求进行调整。

3.切削力：切削力是指电主轴在切削过程中对工件施加的力量，通常以牛顿（N）为单位。

高切削力可以提高加工效率，但也会对工件和机床产生较大的负荷。

4.扭矩：扭矩是指电主轴在旋转时产生的力矩，通常以牛顿·米（Nm）为单位。

扭矩越大，表示电主轴可以提供更强的切削力和转动力，适用于加工较硬的材料。

5.尺寸和重量：电主轴的尺寸和重量通常根据机床和设备的要求进行设计。

尺寸小、重量轻的电主轴常用于小型机床和精密加工。

6.冷却方式：电主轴在高速运转时会产生大量的热量，因此通常需要通过冷却系统来进行降温。

常见的冷却方式包括水冷却和风冷却。

7.精度：电主轴的精度是指其转轴的偏差程度，通常以微米（μm）为单位。

高精度的电主轴可以提供更高的加工精度和表面光洁度。

二、电主轴的安装步骤：1.准备工作：确定电主轴的安装位置，并清理安装区域。

检查电主轴和相关附件是否完好无损。

2.安装底座：根据电主轴的尺寸和机床的要求，选择合适的底座，并按照底座的安装说明进行安装。

3.安装轴承和套筒：根据电主轴的设计要求，将轴承和套筒安装在底座上。

注意轴承和套筒的安装方向，以确保电主轴的转动平稳。

4.安装电机：将电主轴的电机安装在底座上，并连接电源和控制线路。

调整电机的位置和方向，以确保其与轴承和套筒对应地连接。

5.安装飞轮和传动装置：根据机床和设备的要求，安装电主轴的飞轮和传动装置。

调整飞轮和传动装置的位置和距离，确保其与电机和轴承的连接正确。

6.连接冷却系统：根据电主轴的冷却方式，连接相应的冷却系统。

郑州华信学院实验教学教案（首页）实验名称实验二电主轴的使用与维护实验学时 2每次实验组数 6 每组人数5-6 实验类型综合实验目的和要求：1、熟悉电主轴的原理与特点2、掌握电主轴的维修要点实验设备及器材：1、配置电主轴的机床2、相关工具实验原理：结合使用，提高对电主轴的认识实验内容：1、电主轴基本知识了解2、检查电主轴的安装及工作情况3、熟悉维修要点学生实验报告要求：实验内容完整再现，有心得体会注意事项：1、注意安全2、培养维修技能一、主轴分类一般地，主轴包括三种：机械主轴、异步电主轴和同步电主轴。

机械主轴很简单就是用皮带连接在机器上的。

电主轴是最近几年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术，它与直线电机技术、高速刀具技术一起，将会把高速加工推向一个新时代。

电主轴是一套组件，它包括电主轴本身及其附件：电主轴、高频变频装置、油雾润滑器、冷却装置、内置编码器、换刀装置等。

二、电主轴所融合的关键技术：电主轴具有结构紧凑、重量轻、惯性小、振动小、噪声低、响应快等优点，而且转速高、功率大，简化机床设计，易于实现主轴定位，是高速主轴单元中的一种理想结构。

1、高速电机技术：电主轴是电机与主轴融合在一起的产物，电机的转子即为主轴的旋转部分，理论上可以把电主轴看作一台高速电机，其关键技术是高速度下的动平衡。

2、高速轴承技术：电主轴通常采用复合陶瓷轴承，耐磨耐热，寿命是传统轴承的几倍；有时也采用电磁悬浮轴承，或静压轴承，内外圈不接触，理论上寿命无限长。

3、变频调速技术：在数控机床中，电主轴通常采用变频调速方法。

目前主要有普通变频驱动和控制、矢量控制驱动器的驱动和控制以及直接转矩控制三种控制方式。

要实现电主轴每分钟几万甚至十几万转的转速，必须用一高频变频装置来驱动电主轴的内置高速电动机，变频器的输出频率必须达到上千或几千赫兹。

4、润滑：电主轴的润滑一般采用定时定量油气润滑；也可以采用脂润滑，但相应的速度要打折扣。

电主轴常见故障的维修方法及技巧
电主轴结构复杂、设计精巧，有时难免有零部件出现故障。

为使大家在平时能够及时地解决电主轴的小故障，建肯接下来就与大家分享一些常见故障的维修方法以及维修中的技巧。

1、当电主轴套筒内孔变形、圆度超差，或与轴承配合过松时，可采用局部电镀法进行补偿再研磨至要求，轴颈处也可采用此法。

2、供给电主轴的三相电源缺相或反相。

处理方法：检查电源，调换任意两条电源线。

3、系统无相应的电主轴控制信号输出。

处理方法：用万用表测量系统信号输出端，若无电主轴控制信号输出，需更换相关IC元件或送厂维修。

4、系统有相应的电主轴信号输出，但电源供给线路及控制信号输出线路存在断路或元器件损坏。

处理方法：用万用表检查系统与主轴电机之间的电源供给回路，信号控制回路是不是存在断路；各连线的触点是不是接触不良；交流接触器，直流继电器是不是损坏；检查热继电器是不是过流；检查保险是不是烧毁等。

以上这些内容是由建肯的技术人员总结出来的，希望能够帮助到大家解决一些小问题。

电主轴的使用状况影响机床设备的加工效果，大家在平日要注意检查电主轴零部件使用状况，以免因为故障而耽误工作的正常进行。

Makino牧野加工中心电主轴拆装维修实例厦门德永信数控1．准备相应的工具：内六角一套，电筒一个，十字起一把，一字起一把，24MM的开口扳手，千分表一块，磁力表座一个，铜锤一把，2．了解相应的解体步骤。

注意事项：8#为不能拆卸的部分如图所示，主轴转速为16000转，以目前我们的手段无法更换其轴承，其余部分都可拆卸更换主轴拉杆需要拆卸部件最多，所以下面以此目的解体主轴。

解体顺序如上图：1．拆除检测夹紧传感器支架。

2．拆除旋转切削液接头。

3．拆除过渡连接和中间的旋转接头。

4．拆除前端夹爪和弹簧卡套。

5．拆除油缸、缸筒和活塞。

6．拆除检测速度和主轴定位的数齿盘。

7．取出拉杆，更换前端拉杆接头。

8. 为不可拆卸轴承详细介绍拆装步骤。

（07.3.11实例）1．首先记录下相应的管路接头记号。

如图2．将所有管路拆除后，将主轴放置在干净、空旷、光线良好的维修场所进行拆卸工作，并准备干净的防绣包装纸和无纺布铺设在旁边、备好干净料盒，用于零件的存放。

3．拆除旋转接头连接处和开关支架，并做好记号。

如图4.接着拆除过渡连接和旋转接头，12颗M6螺钉，小心检查并保护好陶瓷密封，检查旋转接头和轴承的完好状态。

5．拆除油缸螺钉，取出油缸缸筒，注意取出缸筒时尽量不要用起子或锤子敲击，如必须敲击时需要将磕碰伤用油石修磨平整，并检查O型密封圈是否有损坏6.取出活塞，如图位置连接较紧时，上下晃动取出，禁止使用硬物敲击，检查密封组件是否损伤。

7.取出活塞后，将油缸内壁擦拭干净，检查内壁是否又损伤，并将电机动力电缆压条拆开。

可以开始拆除如图四个M10螺钉。

8.拆除后，小心拉出法兰，注意电缆线和端面O型圈，拆除如图12个M4的螺钉，梳齿盘上有记号，无需重复做记号。

9.检查如图法兰是否有积油现象，用嗅觉判断是主轴油还是液压油，如是液压油需要检查O型圈是否有磨损，如是主轴油，需要检查主轴油道孔的密封圈是否完好，并检查传感器支架的紧固螺钉情况。

浅述sycotec高速电主轴常见故障及维修方
法
Sycotec高速电主轴在使用过程中可能会遇到一些常见故障，包括：
1. 主轴振动：主轴振动可能会导致加工精度下降，甚至导致刀具折断。

主要原因可能是主轴振动系统受激振荡，处理方法是检查主轴阻尼系统的调节，确保系统能够正确地抑制振动。

2. 主轴温度过高：主轴温度过高可能会导致主轴内部部件损坏，也会降低主轴的寿命。

处理方法是确保主轴冷却系统正常运转，清洗主轴内部冷却管路，及时更换主轴轴承和密封件。

3. 主轴噪音过大：主轴噪音过大可能会影响加工效率，还可能会损坏主轴关键部件。

处理方法是检查主轴轴承磨损情况，更换损坏的轴承，确保主轴旋转平稳。

4. 主轴漏油：主轴漏油可能会导致主轴密封件失效，影响主轴的稳定性。

处理方法是重新安装主轴密封件，确保主轴内部油液正常运转，并检查主轴内部冷却系统的情况。

以上是Sycotec高速电主轴常见故障及维修方法的浅述，使用过程中需要定期对主轴进行维护和保养，确保其长期稳定运行。

四、主轴设定调整
1．显示方法
（1）确认参数的设定
输入类型：设定输入。

数据类型：位路径型。

# 1 SPS——是否显示主轴调整画面。

0: 不予显示；1: 予以显示。

（2）按功能键，出现参数等的画面。

（3）按下继续菜单键。

（4）按下软键〔主轴设定〕时，出现主轴设定调整画面。

如图4—31所示，调整见表4—3。

（5）也可以通过软键选择。

①〔SP 设定〕: 主轴设定画面。

②〔SP 调整〕: 主轴调整画面。

③〔SP 监测〕: 主轴监控器画面。

（6）可以选择通过翻页键显示的主轴。

（仅限连接有多个串行主轴的情形。

）
图4—31 主轴设定调整画面表4—3 主轴设定调整
2．主轴参数的调整
主轴调整画面如图4—32所示，调整方式如表4—4所示。

图4—32 调整方式 表4—4 主轴调整方式
示位置误差 S 位置误差 S1
位置误差 S2
同步偏差位置误差 S
位置误差 Z
同步偏差
位置误差 S 位置误差 S
3．标准参数的自动设定
可以自动设定有关电机的(每一种型号)标准参数
（1）在紧急停止状态下将电源置于ON。

（2）将参数LDSP(No. 4019#7)设定为“1”设定方式如下。

输入类型：参数输入。

数据类型：位主轴型。

#7 LDSP——是否进行串行接口主轴的参数自动设定。

0: 不进行自动设定；1: 进行自动设定；
（3）设定电机型号。

设定方式如下。
