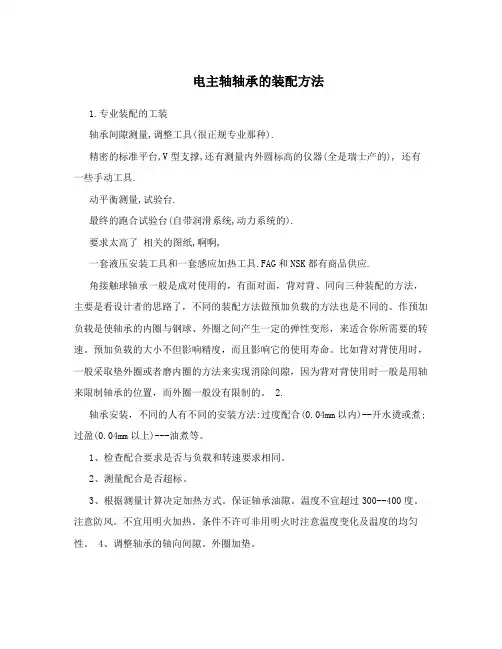

电主轴轴承的装配方法1.专业装配的工装轴承间隙测量,调整工具(很正规专业那种).精密的标准平台,V型支撑,还有测量内外圆标高的仪器(全是瑞士产的), 还有一些手动工具.动平衡测量,试验台.最终的跑合试验台(自带润滑系统,动力系统的).要求太高了相关的图纸,啊啊,一套液压安装工具和一套感应加热工具.FAG和NSK都有商品供应.角接触球轴承一般是成对使用的，有面对面，背对背、同向三种装配的方法，主要是看设计者的思路了，不同的装配方法做预加负载的方法也是不同的。

作预加负载是使轴承的内圈与钢球、外圈之间产生一定的弹性变形，来适合你所需要的转速。

预加负载的大小不但影响精度，而且影响它的使用寿命。

比如背对背使用时，一般采取垫外圈或者磨内圈的方法来实现消除间隙，因为背对背使用时一般是用轴来限制轴承的位置，而外圈一般没有限制的。

2.轴承安装，不同的人有不同的安装方法:过度配合(0.04mm以内)--开水烫或煮;过盈(0.04mm以上)---油煮等。

1、检查配合要求是否与负载和转速要求相同。

2、测量配合是否超标。

3、根据测量计算决定加热方式。

保证轴承油隙。

温度不宜超过300--400度。

注意防风。

不宜用明火加热。

条件不许可非用明火时注意温度变化及温度的均匀性。

4、调整轴承的轴向间隙。

外圈加垫。

5、用塞尺实测轴承油隙。

对特大轴承的油隙最好在实际最大负载(偏载)下调整，要考虑现场温度对轴承的影响。

6、检查转动部份与不动部分是否干涉。

7、加油。

注意污染。

8、现场运行监测。

轴承加热温度记得好像应该是小于120度吧说得对～曾遇到过超过120C后轴承不能回复到原状,报废. 还有的轴承带润滑脂,也不能用热套.热塑模芯杆, 为了节约材料, 准备用局部镶嵌式联接(相配直径φ30,长度30,用热套方式), 不转递扭矩:请大家推荐过盈量是多少最合适, 热套零件会变形,二只零件热套后不再加工直接使用,行得通,热套工艺适合热塑模具,过盈量在:0---0.03以内。

数控机床的一般拆卸方法(1)关掉数控机床电源。

(2)卸下车床带轮盖，拆除带，使用拉卸器卸下带轮。

(3)拆下主轴箱上盖，结合主轴箱装配图和结构分析图，仔细观察主轴箱各零部件的结构及其装配关系。

(4)放出主轴箱的润滑油。

2从主轴箱中拆卸主轴数控机床主轴箱主轴结构。

由于主轴上各段直径向右成阶梯状，且最大直径在右端．主轴的拆卸方向应由左向右。

拆卸步骤可参考如下：(1)将连接前轴承端盖3和主轴箱的螺钉松脱，拆卸前轴承端盖3。

(2)松开主轴上的螺母6及2l，由于止推轴承的关系，螺母6只能松至碰到垫圈7处，等到敲击主轴使主轴向右移动一段距离．再将螺母6旋至全部松卸为止(松卸主轴上的螺母前，必须将螺母上的锁紧螺钉先松掉)。

(3)用挡圈装卸钳将轴向定位用的开口垫圈10、12、14撑开取出，把齿轮8及垫圈7滑移至左面。

(4)当主轴向右移动完全没有阻碍时，才能用击卸法敲击主轴左端(敲击时应加防护垫铁)，待其松动后，即能从主轴箱右端把它抽出。

(5)从主轴箱中拿出齿轮、垫圈及止推轴承等；后轴承壳体17在松卸其紧定螺钉后，可垫铜棒向左敲出。

(6)主轴上的双列滚子轴承垫了铜套后向右敲击，也可用专用拉卸器将其拉卸出。

3检测与修理主轴(1)主轴精度的检测数控机床主轴本身的精度(如同轴度、圆度、圆柱度、垂直度和各种跳动等)既直接影响主轴部件工作时的径向圆跳动，又直接影响主轴的轴向窜动，因此，对主轴本身精度要求高。

数控机床的主轴单件主轴精度的检测，在倾斜底座上固定两块V形等高角铁，左端固定挡铁，主轴后端堵塞后，置于v形铁上，堵塞与挡铁问压一钢球。

固定百分表，使测头触及被测表面。

回转主轴，按技术条件要求测量各项误差，并记录实测值。

(2)主轴的修复主轴轴颈原则上均可采用镀复或镶套法修复，或者采取修理尺寸法修理，然后在相配件上加套等方法。

采取这些方法时，应注意以不降低刚度和保持主轴精度为前提。

主轴上安装滚动轴承等的固定结合面，经拆装后也会磨损或拉毛，如用研磨办法修理应当保证其配合性质不变的前提下研磨修复，否则就应考虑镀复、镶套或胶接套，以恢复主轴原始要求。

Makino牧野加工中心电主轴拆装维修实例1．准备相应的工具：内六角一套，电筒一个，十字起一把，一字起一把，24MM的开口扳手，千分表一块，磁力表座一个，铜锤一把，2．了解相应的解体步骤。

注意事项：8#为不能拆卸的部分如图所示，主轴转速为16000转，以目前我们的手段无法更换其轴承，其余部分都可拆卸更换主轴拉杆需要拆卸部件最多，所以下面以此目的解体主轴。

解体顺序如上图：1．拆除检测夹紧传感器支架。

2．拆除旋转切削液接头。

3．拆除过渡连接和中间的旋转接头。

4．拆除前端夹爪和弹簧卡套。

5．拆除油缸、缸筒和活塞。

6．拆除检测速度和主轴定位的数齿盘。

7．取出拉杆，更换前端拉杆接头。

8. 为不可拆卸轴承详细介绍拆装步骤。

（07.3.11实例）1．首先记录下相应的管路接头记号。

如图2．将所有管路拆除后，将主轴放置在干净、空旷、光线良好的维修场所进行拆卸工作，并准备干净的防绣包装纸和无纺布铺设在旁边、备好干净料盒，用于零件的存放。

3．拆除旋转接头连接处和开关支架，并做好记号。

如图4.接着拆除过渡连接和旋转接头，12颗M6螺钉，小心检查并保护好陶瓷密封，检查旋转接头和轴承的完好状态。

5．拆除油缸螺钉，取出油缸缸筒，注意取出缸筒时尽量不要用起子或锤子敲击，如必须敲击时需要将磕碰伤用油石修磨平整，并检查O型密封圈是否有损坏6.取出活塞，如图位置连接较紧时，上下晃动取出，禁止使用硬物敲击，检查密封组件是否损伤。

7.取出活塞后，将油缸内壁擦拭干净，检查内壁是否又损伤，并将电机动力电缆压条拆开。

可以开始拆除如图四个M10螺钉。

8.拆除后，小心拉出法兰，注意电缆线和端面O型圈，拆除如图12个M4的螺钉，梳齿盘上有记号，无需重复做记号。

9.检查如图法兰是否有积油现象，用嗅觉判断是主轴油还是液压油，如是液压油需要检查O型圈是否有磨损，如是主轴油，需要检查主轴油道孔的密封圈是否完好，并检查传感器支架的紧固螺钉情况。

10.最后可以取出主轴拉刀杆，检查所有螺钉和蝶形弹簧是否损坏。

V33主轴的更换1. 移开主轴的罩壳。

在罩壳的底部有5个冲水的软管，取下他们并从他们的位置上拆除罩壳。

(*该项视机床规格不同而不同。

)主气体和冷却液软管位置，请拆开这些软管2. 在Pro-3情况下，请拆除油液冷却器的连接线路，以使我们可以没有油液冷却器运行而操作各轴。

（以便我们在操作各轴时油液冷却器不运行防止油液溅出。

）在Pro-5的情况下，请更改机床参数3059 (主轴存在)。

通过该参数的修改可以使主轴和油液冷却器相关的报警被屏蔽。

同时油液冷却器将不被启动，液压单元也被关闭。

以下描述指示了如何使用机床参数3059. (如果以下所列软件被安装就可以使用主轴移除功能)。

⏹机床参数3059 “主轴存在”的内容⏹可用软件的版本步骤：2-1.首先，更改“参数读写”为激活状态。

在NC面板设定界面下输入“1”（0：无效，1：有效），以使NC参数处于可以修改的状态。

（2-1 首先，将NC面板设定界面的“参数写入”处设定为“1”（0：不可写，1：可写），以便我们接下来可以修改机床系统参数。

）2-2.更改某些参数，例如：按照下列更改一些参数：机床参数 {油液流量感应器存在：１，不存在：0}#621 (Pro-3) 1 to 0#3015 (Pro-5) (在某些比AA-0100-AA12版本更旧软件安装的情况下)如果在 Pro-3的情况下，修改NC参数＃9937中的bit#1(主轴存在：1，不存在：0) 这些改变将切断油液冷却器的电气信号，请确认这些参数的更改，否则仍有警报可能出现。

2-3.关闭主电源。

2-4.在Pro-3情况下，拆除油液冷却器控制柜的罩壳并关闭断路器，此时参考下图把“OMAL”和“C24”连接在一起，该信号线就可以忽略所有的油液冷却器报警。

OMAL, C24Short-circuit wire.2-5.打开主电源，并确认NC面板上的报警状态。

3. 为了可以容易的拆除电线和电缆，请把Z轴移动到负方向上的最低位置，并关闭主电源开关。

数控机床安装与拆卸实训指导书一、概述本部分主要是对数控机床的原理及功能的简单介绍，通过对概述的初步教学，可以加深对数控机床的理解。

二、机械原理如下图，机械原理部分包括：整机结构、主轴系统、工作台进给装置、刀库装置。

（一）、整机结构：整机结构部分包含“概述”、“结构展示”、“原理演示”、“整机拆卸”、“整机安装”五部分。

1、概述点击按钮进入“整机结构”的连接页面，默认页面为该部分的“概述”页面，2、结构展示用鼠标点击“结构展示”，即出现加工中心整机结构展示页面，如下图：标滚轮，可以调整视点的远近。

点击模型中的各部件，页面左下方会显示相应的部件名称。

A区：部件说明。

可随鼠标移动显示部件名称。

B区：立式加工中心整体介绍。

3、原理演示首先进入原理演示页面，如图：点击（播放）按钮，可触发原理演示动画，点击按钮，则触发透明显示动画，可观察机器的内部结构，操作过程中在演示区按住鼠标右键可随意拖动产品，滑动鼠标滚轮可放大或缩小画面，调整视点的远近。

实验一：整机安装与拆卸试验项目：整机安装与拆卸实验目的：掌握数控机床机械部分的安装与拆卸实验设备：创壹软件实验步骤：（一）、整机拆卸点击进入整机拆卸界面，我们可以看到如下页面，现将页面的区间说明如下：A区：显示部件操作方法。

B区：显示操作是否成功，并提示下一步操作。

C区：零件库，按拆卸步骤从上到下依次排列，点击白色三角形，可向上或向下浏览零件。

正常情况下图标显示为灰白色，表示零件尚未从设备上拆卸下来，拆卸完成后相应的零件图片会变亮。

拆卸时，既可根据零件图自上而下进行，也可选择某个零件跳步拆卸。

把鼠标放在零件的图标上，会显示拆卸该零件所需的工具。

拆卸方法：点击右下侧工具箱图标，系统会在3D窗口跳出工具栏，如下图，在进行拆卸前必须选择正确的工具（选好后，必须点击“选中”按钮），才能进行拆卸，否则会出现“请选择正确的工具”的提示对话框，当我们选择“内六角扳手”，点击“选中”按钮，并单击“机床罩壳”后，罩壳便自动开始拆卸了。

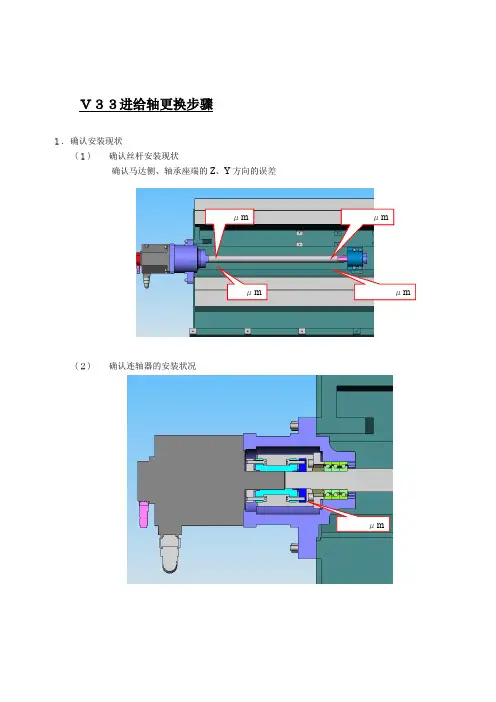

Ｖ３３进给轴更换步骤１．确认安装现状（１）确认丝杆安装现状确认马达侧、轴承座端的Z、Y方向的误差（２）确认连轴器的安装状况μm μm μmμm（３）确认拉伸量（４）将马达拆卸（确认连轴器的松紧程度）（５） 确认连轴器的安装状态使用千分表确认连轴器的内径（６） 确认马达轴心、马达端面、∮114.3端面的偏摆（７） 确认轴承座端面、∮114.3端面的偏摆（８）确认丝杆的偏摆（９）将丝杆拆卸，确认轴承的安装方向（１０）使用测试棒确认轴承座是否平行μmμm２．重新安装马达侧的轴承座不更换（１）使用测试棒，确认轴承座的安装状况（２）安装丝杆、SADDLE（３）安装轴承、轴承座（４）安装丝杆及支撑轴承（５）确认丝杆的安装状况（马达支撑座、支撑座相反的方向）（６）确认丝杆的偏摆（７）确认马达端面、∮114.3端面的偏摆（８）确认马达轴心、端面、∮114.3端面的偏摆（９）确认连轴器的偏摆（１０）安装马达、锁紧连轴器（１１）拉伸量（１２）确认丝杆的安装状况（马达轴承座、支撑位置确认）更换马达座（１）使用测试棒确认马达座的安装状况（２）使用测试棒调理好轴承座的位置并安装斜销（３）将SADDLE安装在丝杆的上面（４）安装轴承及轴承座（５）安装丝杆及支撑轴承（６）确认丝杆的安装状况，（马达轴承座、支撑位置）（７）确认丝杆的偏摆（８）确认轴承座端面、φ114.3的偏摆（９）确认马达轴心、端面、φ114.3的偏摆（１０）确认连轴器的偏摆（１１）安装马达、锁紧连轴器（１２）拉伸量（１３）安装螺母（１４）确认丝杆的安状状况（确认马达轴承座、支撑座的位置）。

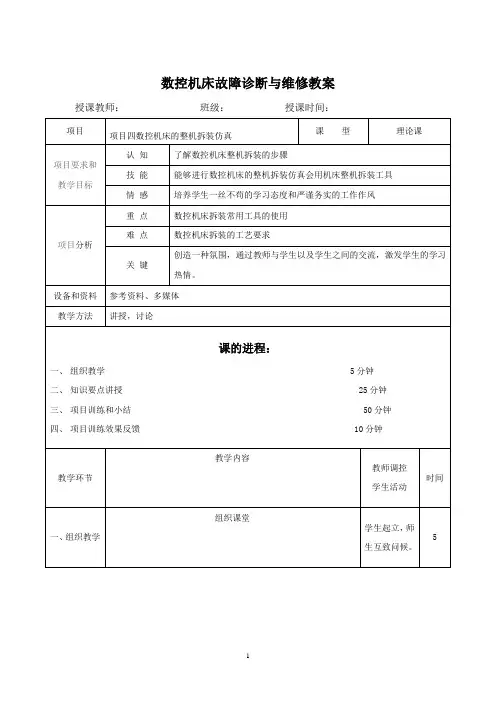

数控机床故障诊断与维修教案授课教师：班级：授课时间：项目项目四数控机床的整机拆装仿真课型理论课项目要求和教学目标认知了解数控机床整机拆装的步骤技能能够进行数控机床的整机拆装仿真会用机床整机拆装工具情感培养学生一丝不苟的学习态度和严谨务实的工作作风项目分析重点数控机床拆装常用工具的使用难点数控机床拆装的工艺要求关键创造一种氛围，通过教师与学生以及学生之间的交流，激发学生的学习热情。

设备和资料参考资料、多媒体教学方法讲授，讨论课的进程：一、组织教学 5分钟二、知识要点讲授 25分钟三、项目训练和小结 50分钟四、项目训练效果反馈 10分钟教学环节教学内容教师调控学生活动时间一、组织教学组织课堂学生起立，师生互致问候。

5教学环节教学内容教师调控学生活动时间教学过程（一）打开仿真软件点击进入整机拆卸界面，我们可以看到如下页面，现将页面的区间说明如下：A区：显示部件操作方法。

B区：显示操作是否成功，并提示下一步操作。

C区：零件库，按拆卸步骤从上到下依次排列，点击白色三角形，可向上或向下浏览零件。

正常情况下图标显示为灰白色，表示零件尚未从设备上拆卸下来，拆卸完成后相应的零件图片会变亮。

拆卸时，既可根据零件图自上而下进行，也可选择某个零件跳步拆卸。

把鼠标放在零件的图标上，会显示拆卸该零件所需的工具。

拆卸方法：点击右下侧工具箱图标，系统会在3D窗口跳出工具栏，如下图，在进行拆卸前必须选择正确的工具（选好后，必须点击“选中”按钮），才能进行拆卸，否则会出现“请选择正确的工具”的提示对话框，学生讨论教师辅导答疑15教学过程当我们选择“内六角扳手”，点击“选中”按钮，并单击“机床罩壳”后，罩壳便自动开始拆卸了。

其他机床零件拆卸方法与之类似，本处不做重复列举。

学生讨论教师辅导答疑、讲解15教学过程附：整机拆卸步骤说明：1．机床罩壳拆卸切断电源，拆除电线、油管与气管，分别拆除机床罩壳的连接螺丝，分别拆卸机床罩壳。

选择工具：内六角扳手。

立式加工中心的主轴拆卸与安装
一.拆除拉刀杆上面的抓刀卡爪
机床控制面板MCP中的功能位的多段开关打到手动模式，按住松刀按钮处于松刀状态的时候用一个8mm的内六角扳手从主轴锥孔中放进去就可送掉卡爪及取出。

二.拆除主轴箱上面的外围钣金及打刀缸
①首先拆除主轴箱上面的钣金就可以看到打刀缸了（如图1）
②将打刀缸上面与外围链接的蓝色气管有关联做好标识的，然后拍掉急停
拔掉气管。

在就是用10mm的内六角扳手先拆掉打刀缸与主轴箱之间通过过渡板链接锁紧打刀缸的的螺丝，在拆掉带有弹簧的螺丝，最后拿掉打刀缸放置一旁。

图1
③拆除打刀缸后就可以看打刀缸与主轴箱之间的过渡板，还有拉刀杆的锁
紧压盖（带螺纹的）如图2,接下来拆掉拉刀杆锁紧压盖从株洲锥孔中
由下向上顶出拉刀杆（如图3）,拆掉过渡板就可以看到皮带轮了
图3
三.松掉主轴皮带轮上面的皮带
①松掉主轴电机上面的固定螺栓，放松皮带使皮带轮能与皮带可以脱离，然后送掉主轴锥孔端面上得锁紧螺丝，最后留一两个螺丝。

在工作台上垫上能搁置主轴的支撑物，然后用手轮将Z轴慢慢摇到支撑物上面，拆去剩余的螺丝，摇动手轮慢慢上升使主轴自然下落，或是在主轴上用木头慢慢的敲击使其下落，等主轴完全脱离主轴箱就可以见到整个主轴了，主轴就拆卸完毕。

（如图4）
图4
（注：范文素材和资料部分来自网络，供参考。

只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）。

机床主轴拆卸步骤
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!

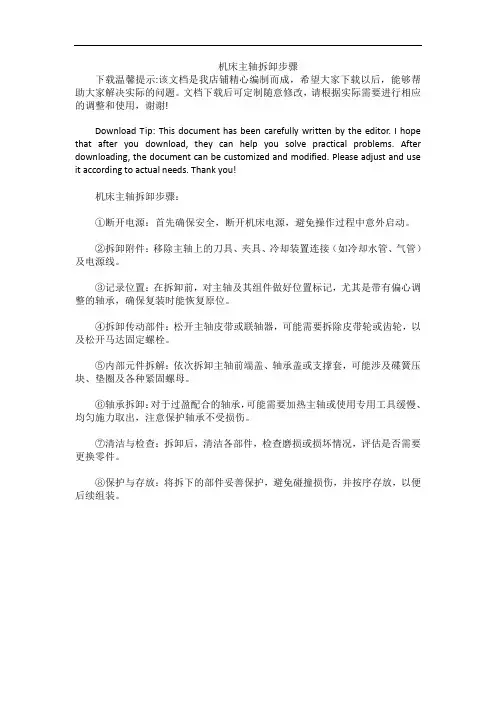

机床主轴拆卸步骤：
