主轴常见问题处理.

发那科电主轴维修
发那科电主轴维修涉及多个方面，包括主轴电机的排查、故障排除和维修等。

在进行维修时，需要根据具体情况采取相应的措施。

以下是一些常见的故障排除和维修方法：1.主轴电机故障排查：首先需要检查主轴电机是否正常运转，检查电机是否有异
常声音或振动，以及电机的温度和电流是否正常。

如果发现异常情况，需要及时进行处理。

2.电机缺相运行排查：检查电机连线是否良好，电机插头是否插好，以及控制板
上的电源插头是否接触良好。

如果发现异常情况，需要进行更换或修复。

3.主轴电机轴承磨损排查：主轴电机轴承磨损是常见的故障之一，需要定期进行
检查和更换。

如果发现轴承磨损严重，需要拆下电机进行更换轴承。

4.主轴电机噪音大排查：主轴电机噪音大可能是由于轴承磨损、零件精度受损、
主轴跳动大等原因导致的。

需要进行相应检查，对轴承、零件等进行更换或修复。

5.主轴电机不运转排查：主轴电机不运转可能是由于变频电源无输出电压、电机
插头未插好、定子线包损坏等原因导致的。

需要进行相应检查，对变频器、电源插头等进行修复或更换。

在进行发那科电主轴维修时，需要注意安全问题，如切断电源、避免带电作业等。

此外，需要选择合适的维修工具和配件，避免使用不合适的工具和配件导致二次损坏。

如果对发那科电主轴的维修不熟悉，建议寻求专业技术支持。

数控车床主轴定位故障原因及维修方法数控车床主轴定位故障原因及维修方法数控车床主轴是数控车床的核心部件，负责驱动工件进行切削加工。

然而，有时候主轴的定位会出现故障，导致加工精度下降，甚至无法正常工作。

本文将探讨数控车床主轴定位故障的原因，并提供一些常见的维修方法。

1. 主轴定位故障的原因：1.1 主轴轴承故障：主轴轴承是支撑主轴的重要部件，如果轴承出现磨损、松动或损坏，会导致主轴定位不准确。

常见的原因包括润滑不良、使用时间过长、过度负载或工作环境恶劣等。

1.2 主轴螺纹松动：主轴和主轴螺套之间的螺纹连接如果松动，会导致主轴的定位不稳定。

这可能是由于螺纹未拧紧、螺纹磨损或螺纹螺母松动等原因造成的。

1.3 电机控制系统故障：数控车床主轴是由电机驱动的，如果电机控制系统出现故障，如电机驱动器故障、电源问题或连接线路松动等，都可能导致主轴定位不准确。

2. 维修方法：2.1 检查和更换主轴轴承：首先，需要检查主轴轴承的状态。

如果发现轴承存在磨损、松动或损坏的情况，应及时更换新的轴承。

此外，定期进行轴承的润滑也是必要的，可以减少轴承的磨损。

2.2 检查和紧固主轴螺纹连接：检查主轴和主轴螺套之间的螺纹连接，确保其紧固度。

如果发现连接松动，可以使用适当的工具进行拧紧。

如果螺纹磨损严重，建议更换新的螺纹部件。

2.3 检查和修复电机控制系统：检查电机控制系统，确保电机驱动器和电源正常工作。

如果发现故障，需要修复或更换故障部件。

同时，还应检查相关连接线路，确保连接牢固。

需要注意的是，维修数控车床主轴定位故障需要有专业的技术人员进行操作，因为涉及到机械和电气方面的知识。

此外，定期的保养和维护也是预防主轴定位故障的重要举措，可以延长数控车床的使用寿命，并提高加工精度。

机床使用中常见问题解析与排除方案一、引言机床作为现代制造业中不可或缺的设备，其使用过程中常常会遇到一些问题。

本文将对常见的机床使用问题进行解析，并提供相应的排除方案，以帮助读者更好地应对这些问题。

二、机床加工精度下降的原因及排除方案1. 刀具磨损刀具磨损是导致机床加工精度下降的主要原因之一。

当刀具磨损严重时，会导致切削力不稳定，从而影响加工精度。

排除方案：定期检查刀具磨损情况，及时更换磨损严重的刀具。

同时，合理选择刀具材质和刀具参数，以提高刀具的使用寿命。

2. 机床床身变形机床床身变形是机床加工精度下降的另一个重要原因。

长时间使用或者过大的切削力会导致机床床身变形，进而影响加工精度。

排除方案：定期检查机床床身的变形情况，采取适当的补偿措施，如调整机床床身支撑方式、增加床身刚性等，以减小床身变形对加工精度的影响。

三、机床运行中的噪音问题及排除方案1. 主轴噪音主轴噪音是机床运行中常见的问题之一。

主轴噪音过大不仅会影响操作人员的工作环境，还会对机床的运行稳定性和加工精度产生不利影响。

排除方案：首先，检查主轴的轴承是否损坏，如有损坏应及时更换；其次，清洁主轴及其周围的零部件，确保无异物干扰；最后，对主轴进行动平衡校正，以减小主轴的振动和噪音。

2. 传动系统噪音传动系统噪音是机床运行中另一个常见的问题。

传动系统噪音过大不仅会影响机床的工作效率，还会对机床的寿命产生不利影响。

排除方案：首先，检查传动系统的齿轮、皮带等零部件是否磨损，如有磨损应及时更换；其次，对传动系统进行润滑，以减小摩擦和噪音；最后，根据具体情况，可以采取隔音措施，如增加隔音罩等。

四、机床冷却系统故障及排除方案1. 冷却液温度过高冷却液温度过高会导致机床加工精度下降、零部件变形等问题。

常见的原因包括冷却液泵故障、冷却系统堵塞等。

排除方案：首先，检查冷却液泵是否正常工作，如有故障应及时修复或更换；其次，清洁冷却系统，确保无堵塞情况；最后，根据具体情况，可以调整冷却液的流量和温度，以保持机床的正常运行。

数控机床常见的故障及排除方法一、数控机床常见故障分类1、确定性故障确定性故障是指控制系统主机中的硬件损坏或只要满足一定的条件，数控机床必然会发生的故障。

这一类故障现象在数控机床上最为常见，但由于它具有一定的规律，因此也给维修带来了方便，确定性故障具有不可恢复性，故障一旦发生，如不对其进行维修处理，机床不会自动恢复正常。

但只要找出发生故障的根本原因，维修完成后机床立即可以恢复正常。

正确的使用与精心维护是杜绝或避免故障发生的重要措施。

2、随机性故障随机性故障是指数控机床在工作过程中偶然发生的故障，此类故障的发生原因较隐蔽，很难找出其规律性，故常称之为“软故障”，随机性故障的原因分析与故障诊断比较困难，一般而言，故障的发生往往与部件的安装质量、参数的设定、元器件的品质、软件设计不完善、工作环境的影响等诸多因素有关。

随机性故障有可恢复性，故障发生后，通过重新开机等措施，机床通常可恢复正常，但在运行过程中，又可能发生同样的故障。

加强数控系统的维护检查，确保电气箱的密封，可靠的安装、连接，正确的接地和屏蔽是减少、避免此类故障发生的重要措施。

二、数控机床常见的故障1、主轴部件故障由于使用调速电机，数控机床主轴箱结构比较简单，容易出现故障的部位是主轴内部的刀具自动夹紧机构、自动调速装置等。

为保证在工作中或停电时刀夹不会自行松脱，刀具自动夹紧机构采用弹簧夹紧，并配行程开关发出夹紧或放松信号。

若刀具夹紧后不能松开，则考虑调整松刀液压缸压力和行程开关装置，或调整碟形弹簧上的螺母，减小弹簧压合量。

此外，主轴发热和主轴箱噪声问题也不容忽视，此时主要考虑清洗主轴箱，调整润滑油量，保证主轴箱清洁度和更换主轴轴承，修理或更换主轴箱齿轮等。

2、进给传动链故障在数控机床进给传动系统中，普遍采用滚珠丝杠副、静压丝杠螺母副、滚动导轨、静压导轨和塑料导轨。

所以进给传动链有故障，主要反映是运动质量下降。

如：机械部件未运动到规定位置、运行中断、定位精度下降、反向间隙增大、爬行、轴承噪声变大（撞车后）等。

SCIENCE &TECHNOLOGY VISION科技视界2011年8月第23期科技视界Science &Technology Vision1伺服系统简介1.1伺服系统的概念数控机床伺服系统是指以机床移动部件的位置和速度作为控制量的自动控制系统,又称随动系统。

在数控机床中,伺服系统是连接数控系统和数控机床本体的中间环节,是数控机床的“四肢”。

因为伺服系统的性能决定了数控机床的性能,所以要求伺服系统具有高精度、快速度和良好的稳定性。

1.2伺服系统的工作原理伺服系统是一种反馈控制系统,它以指令脉冲为输入给定值与输出被调量进行比较,利用比较后产生的偏差值对系统进行自动调节,以消除偏差,使被调量跟踪给定值。

所以伺服系统的运动来源于偏差信号,必须具有负反馈回路,并且始终处于过渡过程状态。

在运动过程中实现了力的放大。

伺服系统必须有一个不断输入能量的能源,外加负载可视为系统的扰动输入。

2直流主轴伺服系统从原理上说,直流主轴驱动系统与通常的直流调速系统无本质的区别,但因为数控机床高速、高效、高精度的要求,决定了直流主轴驱动系统具有以下特点:2.1调速范围宽。

2.2直流主轴电动机通常采用全封闭的结构形式,可以在有尘埃和切削液飞溅的工业环境中使用。

2.3主轴电控机通常采用特殊的热管冷却系统,能将转子产生的热量迅速向外界发散。

2.4直流主轴驱动器主回路一般采用晶闸管三相全波整流,以实现四象限的运行。

2.5主轴控制性能好。

2.6纯电气主轴定向准停控制功能。

3交流主轴伺服系统主轴驱动交流伺服化是数控机床主轴驱动控制的发展趋势,交流主轴伺服系统的特点如下:3.1振动和噪声小3.2采用了再生制动控制功能3.3交流数字式伺服系统控制精度高3.4交流数字式伺服系统用参数设定(不是改变电位器阻值)调整电路状态4主轴伺服系统的常见故障形式4.1当主轴伺服系统发生故障时,通常有三种表现形式4.1.1是在操作面板上用指示灯或CRT 显示报警信息;4.1.2是在主轴驱动装置上用指示灯或数码管显示故障状态;4.1.3是主轴工作不正常,但无任何报警信息。

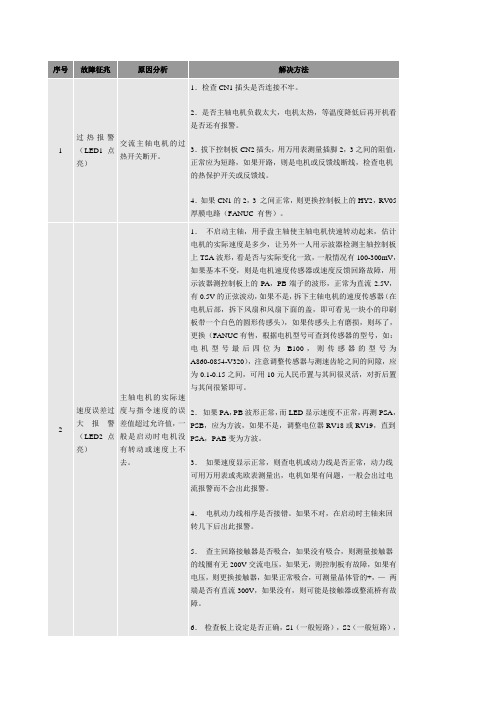

序号故障征兆原因分析解决方法1 过热报警（LED1点亮）交流主轴电机的过热开关断开。

1．检查CN1插头是否连接不牢。

2．是否主轴电机负载太大，电机太热，等温度降低后再开机看是否还有报警。

3．拔下控制板CN2插头，用万用表测量插脚2，3之间的阻值，正常应为短路，如果开路，则是电机或反馈线断线，检查电机的热保护开关或反馈线。

4．如果CN1的2，3 之间正常，则更换控制板上的HY2，RV05厚膜电路（FANUC 有售）。

2 速度误差过大报警（LED2点亮）主轴电机的实际速度与指令速度的误差值超过允许值，一般是启动时电机没有转动或速度上不去。

1．不启动主轴，用手盘主轴使主轴电机快速转动起来，估计电机的实际速度是多少，让另外一人用示波器检测主轴控制板上TSA波形，看是否与实际变化一致，一般情况有100-300mV，如果基本不变，则是电机速度传感器或速度反馈回路故障，用示波器测控制板上的PA，PB端子的波形，正常为直流2.5V，有0.5V的正弦波动，如果不是，拆下主轴电机的速度传感器（在电机后部，拆下风扇和风扇下面的盖，即可看见一块小的印刷板带一个白色的圆形传感头），如果传感头上有磨损，则坏了，更换（FANUC有售，根据电机型号可查到传感器的型号，如：电机型号最后四位为B100，则传感器的型号为A860-0854-V320），注意调整传感器与测速齿轮之间的间隙，应为0.1-0.15之间，可用10元人民币置与其间很灵活，对折后置与其间很紧即可。

2．如果PA，PB波形正常，而LED显示速度不正常，再测PSA，PSB，应为方波，如果不是，调整电位器RV18或RV19，直到PSA，PAB变为方波。

3．如果速度显示正常，则查电机或动力线是否正常，动力线可用万用表或兆欧表测量出，电机如果有问题，一般会出过电流报警而不会出此报警。

4．电机动力线相序是否接错。

如果不对，在启动时主轴来回转几下后出此报警。

5．查主回路接触器是否吸合，如果没有吸合，则测量接触器的线圈有无200V交流电压，如果无，则控制板有故障，如果有电压，则更换接触器，如果正常吸合，可测量晶体管的+，—两端是否有直流300V，如果没有，则可能是接触器或整流桥有故障。

摇臂钻床主轴的三种常见故障及解决方法摇臂钻床主轴是摇臂钻床的重要部件之一，主要用于夹紧钻头，传递动力，完成钻孔操作。

然而在使用中，主轴也可能会出现故障，影响操作的正常进行。

下面介绍三种常见的主轴故障及解决方法。

1. 磨损导致的轴承失效摇臂钻床主轴通常采用滚动轴承或滑动轴承，这些轴承易于磨损，当轴承磨损到一定程度后，就会失效，导致主轴运转不畅，出现抖动、漏油等问题。

解决方法：1.定期检查主轴轴承的磨损程度，及时更换磨损的轴承。

2.制定正确的使用与保养方案，比如在每个使用周期末进行清洗、润滑，及时更换损坏或老化的零部件，避免过度使用或过度磨损造成的损坏。

2. 手柄发热导致的电机过热在钻孔操作时，要通过手柄控制深度、速度等因素。

手柄使用时间过长，摇臂钻床主轴电机工作时间过长，就会引起电机过热，导致母线电容器失效，造成主轴停转、工作效率下降等问题。

解决方法：1.避免长时间高速操作。

2.定期检查手柄、电机及母线电容器的运行状态，及时发现问题并正确处理。

3.更换电机，将老化损坏的配件和部件及时替换，为机器的安全运行保驾护航。

3. 主轴内部结构松动或异物卡住在维护与保养过程中，会出现主轴内部结构松动或异物卡住的现象，比如刀具不能顺畅的安装、卸下，钻头转动不畅等问题。

解决方法：1.定期检查主轴的运行状态，及时发现问题并作出更改。

2.移除卡在主轴中的异物。

3.安装刀具或钻头时一定要留意方向和强度，避免损坏主轴。

综上所述，摇臂钻床主轴的故障通常由轴承磨损、手柄发热导致的电机过热、以及主轴内部结构松动或异物卡住等问题引起。

针对不同的问题，我们应该采取相应的措施进行解决。

做好保养、检查工作，维护主轴的正常运行，延长机器的使用寿命，提高生产效率。

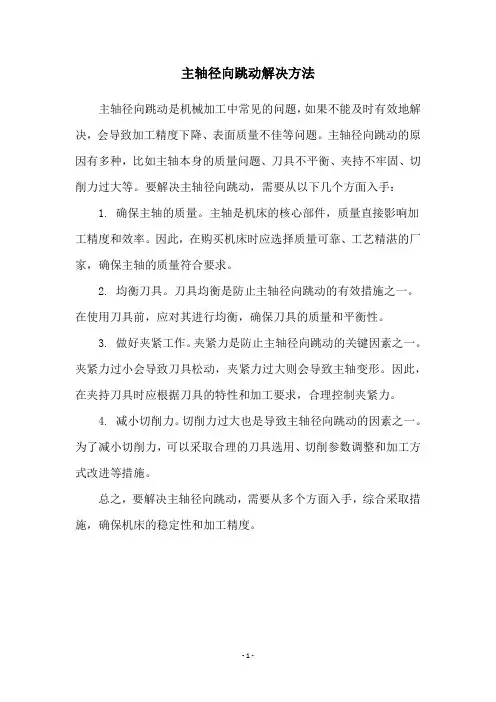

主轴径向跳动解决方法
主轴径向跳动是机械加工中常见的问题，如果不能及时有效地解决，会导致加工精度下降、表面质量不佳等问题。

主轴径向跳动的原因有多种，比如主轴本身的质量问题、刀具不平衡、夹持不牢固、切削力过大等。

要解决主轴径向跳动，需要从以下几个方面入手：
1. 确保主轴的质量。

主轴是机床的核心部件，质量直接影响加工精度和效率。

因此，在购买机床时应选择质量可靠、工艺精湛的厂家，确保主轴的质量符合要求。

2. 均衡刀具。

刀具均衡是防止主轴径向跳动的有效措施之一。

在使用刀具前，应对其进行均衡，确保刀具的质量和平衡性。

3. 做好夹紧工作。

夹紧力是防止主轴径向跳动的关键因素之一。

夹紧力过小会导致刀具松动，夹紧力过大则会导致主轴变形。

因此，在夹持刀具时应根据刀具的特性和加工要求，合理控制夹紧力。

4. 减小切削力。

切削力过大也是导致主轴径向跳动的因素之一。

为了减小切削力，可以采取合理的刀具选用、切削参数调整和加工方式改进等措施。

总之，要解决主轴径向跳动，需要从多个方面入手，综合采取措施，确保机床的稳定性和加工精度。

- 1 -。

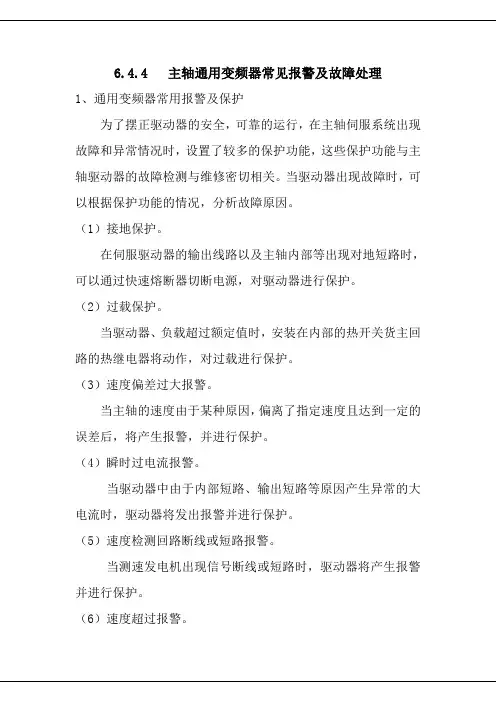

6.4.4 主轴通用变频器常见报警及故障处理1、通用变频器常用报警及保护为了摆正驱动器的安全，可靠的运行，在主轴伺服系统出现故障和异常情况时，设置了较多的保护功能，这些保护功能与主轴驱动器的故障检测与维修密切相关。

当驱动器出现故障时，可以根据保护功能的情况，分析故障原因。

（1）接地保护。

在伺服驱动器的输出线路以及主轴内部等出现对地短路时，可以通过快速熔断器切断电源，对驱动器进行保护。

（2）过载保护。

当驱动器、负载超过额定值时，安装在内部的热开关货主回路的热继电器将动作，对过载进行保护。

（3）速度偏差过大报警。

当主轴的速度由于某种原因，偏离了指定速度且达到一定的误差后，将产生报警，并进行保护。

（4）瞬时过电流报警。

当驱动器中由于内部短路、输出短路等原因产生异常的大电流时，驱动器将发出报警并进行保护。

（5）速度检测回路断线或短路报警。

当测速发电机出现信号断线或短路时，驱动器将产生报警并进行保护。

（6）速度超过报警。

当检测出的主轴转速超过额定值的115%，驱动器将产生报警并进行保护。

（7）励磁监控。

如果主轴励磁电流过低或无励磁电流，为防止飞车，驱动器将产生报警并进行保护。

（8）短路保护。

档主回路发生短路时，驱动器可以通过相应的快速熔断器进行保护。

（9）相序报警。

当三相输入电压源相序不正确或缺相状态时，驱动器将产生报警。

驱动出现保护性的故障时（也称报警），首先通过驱动器自身的指示灯以报警的形式反映出内容，具体说明见表6-14。

2、通用变频器及处理通用变频器常见故障及处理表6-15 通用变频器常见故障及处理关于表6-15的情况说明如下：(1)电源电压过高。

变频器一般允许电源电压向上波动的范围是+10%，超过此范围时，就进行保护。

(2)降速过快。

如果将减速时间设定的太短，在生产制动过程中，制动电阻来不及将能量放掉，只是直流回路赂电压过高，形成高电压。

(3)电源电压低于额定值电压10%。

(4)过电流可分为：①非短路性过电流：可能发生在严重过载或加快过快。

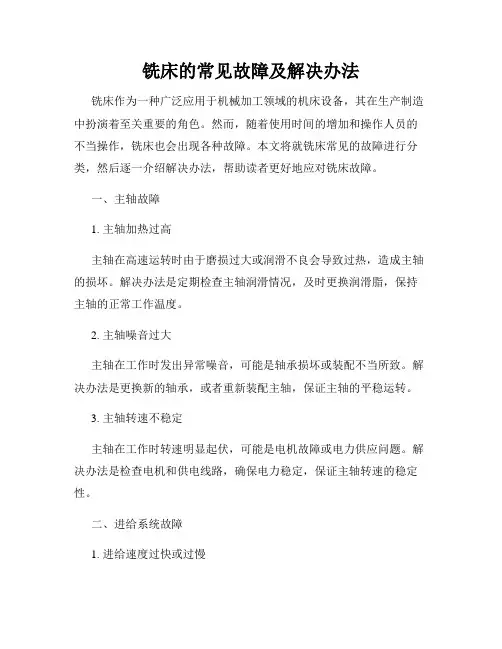

铣床的常见故障及解决办法铣床作为一种广泛应用于机械加工领域的机床设备，其在生产制造中扮演着至关重要的角色。

然而，随着使用时间的增加和操作人员的不当操作，铣床也会出现各种故障。

本文将就铣床常见的故障进行分类，然后逐一介绍解决办法，帮助读者更好地应对铣床故障。

一、主轴故障1. 主轴加热过高主轴在高速运转时由于磨损过大或润滑不良会导致过热，造成主轴的损坏。

解决办法是定期检查主轴润滑情况，及时更换润滑脂，保持主轴的正常工作温度。

2. 主轴噪音过大主轴在工作时发出异常噪音，可能是轴承损坏或装配不当所致。

解决办法是更换新的轴承，或者重新装配主轴，保证主轴的平稳运转。

3. 主轴转速不稳定主轴在工作时转速明显起伏，可能是电机故障或电力供应问题。

解决办法是检查电机和供电线路，确保电力稳定，保证主轴转速的稳定性。

二、进给系统故障1. 进给速度过快或过慢进给系统调速不稳定，导致进给速度无法控制。

解决办法是检查进给系统中的传感器和调速器，调整参数使进给速度稳定在设定范围内。

2. 进给急停进给系统在加工过程中突然停止，影响加工质量。

解决办法是检查进给系统的控制电路，保证电路连接的正常，避免进给急停现象的发生。

3. 进给不均匀进给系统在工作时进给速度不均匀，造成加工面不平整。

解决办法是检查进给系统润滑情况，保证进给轴的平稳运转，消除进给不均匀的问题。

三、夹紧装置故障1. 夹紧力不足夹紧装置夹持工件时力度不够，导致工件松动。

解决办法是调整夹紧装置的压力，保证夹紧力度足够，避免工件滑动或脱落。

2. 夹紧不平稳夹紧装置在夹持工件时出现晃动或不平稳，影响加工精度。

解决办法是检查夹紧装置的固定螺栓，调整夹紧装置的位置，确保夹紧状态平稳可靠。

3. 夹紧装置损坏夹紧装置零部件损坏或磨损，无法正常工作。

解决办法是更换新的夹紧装置零部件，保证夹紧装置的正常使用，避免夹持失效。

综上所述，铣床在日常使用中会出现各种故障，需要及时进行排查和解决。
