安装简单的照明电路

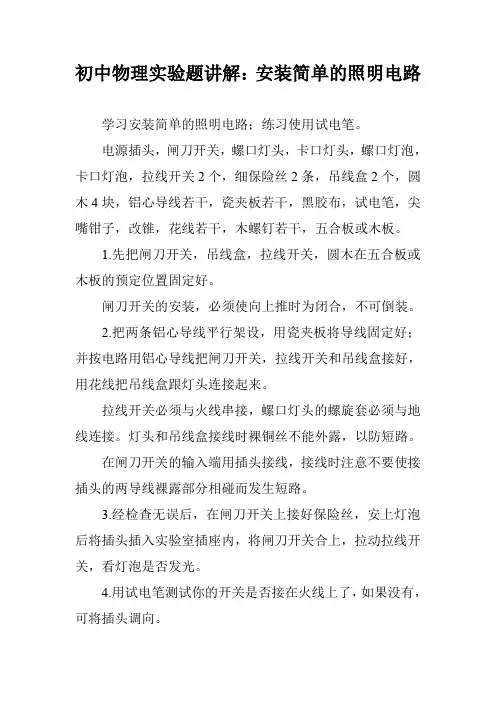

初中物理实验题讲解：安装简单的照明电路学习安装简单的照明电路；练习使用试电笔。

电源插头，闸刀开关，螺口灯头，卡口灯头，螺口灯泡，卡口灯泡，拉线开关2个，细保险丝2条，吊线盒2个，圆木4块，铝心导线若干，瓷夹板若干，黑胶布，试电笔，尖嘴钳子，改锥，花线若干，木螺钉若干，五合板或木板。

1.先把闸刀开关，吊线盒，拉线开关，圆木在五合板或木板的预定位置固定好。

闸刀开关的安装，必须使向上推时为闭合，不可倒装。

2.把两条铝心导线平行架设，用瓷夹板将导线固定好；并按电路用铝心导线把闸刀开关，拉线开关和吊线盒接好，用花线把吊线盒跟灯头连接起来。

拉线开关必须与火线串接，螺口灯头的螺旋套必须与地线连接。

灯头和吊线盒接线时裸铜丝不能外露，以防短路。

在闸刀开关的输入端用插头接线，接线时注意不要使接插头的两导线裸露部分相碰而发生短路。

3.经检查无误后，在闸刀开关上接好保险丝，安上灯泡后将插头插入实验室插座内，将闸刀开关合上，拉动拉线开关，看灯泡是否发光。

4.用试电笔测试你的开关是否接在火线上了，如果没有，可将插头调向。

5.将插头取下，电路拆除。

1.凡是导线接头处都必须用黑胶布把裸露的导线包扎好，不能用医用胶布代替黑胶布。

因为医用胶布绝缘性能差，手触及时易发生危险。

2.选用保险丝的规格不应大于安培。

3.在拆除电路时，应首先将电源断开。

严禁带电操作，以防触电。

4.一个实验组内的学生应分工安装，有的安灯头，有的安闸刀，有的安开关，这样可节省时间。

1.保险丝熔断的显示在学生实验时，往往由于短路而熔断保险丝，为使其熔断后能及时显示出来，可接成如图的电路。

将一个氖泡，串联一个l-2兆欧的电阻跨接在保险丝两端。

当电路工作正常时，C、D之间无电压，氖泡不亮，一旦AB之间发生短路保险丝熔断后，氖泡立即发出桔红色光，提醒注意，及时检修。

2.自制试电笔取日光灯启辉器一个，去掉给外壳并将小电容器剪下。

取内径约18毫米的竹管或塑料管一段，截取7厘米长，并在管中部挖一椭圆形的观察孔。

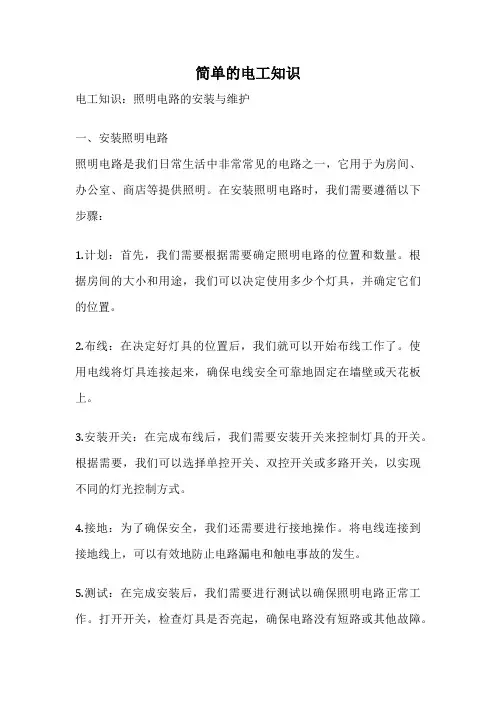

简单的电工知识电工知识：照明电路的安装与维护一、安装照明电路照明电路是我们日常生活中非常常见的电路之一，它用于为房间、办公室、商店等提供照明。

在安装照明电路时，我们需要遵循以下步骤：1.计划：首先，我们需要根据需要确定照明电路的位置和数量。

根据房间的大小和用途，我们可以决定使用多少个灯具，并确定它们的位置。

2.布线：在决定好灯具的位置后，我们就可以开始布线工作了。

使用电线将灯具连接起来，确保电线安全可靠地固定在墙壁或天花板上。

3.安装开关：在完成布线后，我们需要安装开关来控制灯具的开关。

根据需要，我们可以选择单控开关、双控开关或多路开关，以实现不同的灯光控制方式。

4.接地：为了确保安全，我们还需要进行接地操作。

将电线连接到接地线上，可以有效地防止电路漏电和触电事故的发生。

5.测试：在完成安装后，我们需要进行测试以确保照明电路正常工作。

打开开关，检查灯具是否亮起，确保电路没有短路或其他故障。

二、维护照明电路为了保持照明电路的正常运行，我们需要进行定期的维护工作。

以下是一些常见的维护方法：1.清洁灯具：定期清洁灯具，去除积尘和污垢，可以提高灯具的亮度和寿命。

2.更换灯泡：当灯泡熄灭或亮度变暗时，我们需要及时更换灯泡。

选择适当的灯泡功率，以避免过度耗电和电路负载过重。

3.检查电线：定期检查电线是否受损或老化。

如发现电线破裂、绝缘损坏等情况，应及时更换，以确保电路的安全性。

4.修复开关：如果开关出现松动、失灵或损坏等情况，我们需要及时修复或更换开关，以确保灯光的正常开关。

5.检查接地：定期检查接地线是否正常连接，确保接地系统可以有效地起到保护作用。

通过以上的安装和维护工作，我们可以保证照明电路的正常运行和安全使用。

对于电工来说，熟悉照明电路的安装和维护是非常重要的基础知识。

希望以上内容能对大家有所帮助。

第四节室内照明线路的安装照明电路的组成包括单相电能表、漏电保护器、熔断器、插座、灯头、开关、照明灯具和各类电线及配件辅料等。

现从以下几个方面介绍。

一、常用照明设备（一）、白炽灯白炽灯俗称灯泡，是利用电流通过高熔点钨丝后，使之发热到白炽状态而发光的电光源，其发光效率比较低。

白炽灯有螺口式和插口式两种。

其组成结构如图4-1（a）（b）所示。

白炽灯的规格很多有220V、110V、36V、24V、12V、6V等。

其中36V以下的属于低压安全灯泡。

灯泡的灯头、灯座有卡口式和螺旋口式两种，如图4-1（c）（d）（e）所示，功率超过300W的灯泡，一般采用螺旋口灯头，因为螺旋口灯头在接触与散热方面好于卡口灯头。

（a）螺旋口白炽灯（b）卡口白炽灯（c）灯头（d）螺旋口灯座（e）卡口灯座图4-1 白炽灯及灯座白炽灯在使用过程中往往会出现一些问题，现将白炽灯线路的常见故障分析如下，见表4-1。

表4-1 白炽灯线路的常见故障分析故障现象产生故障的原因排除方法灯泡不亮1．灯丝断裂2．灯座或开关触头接触不良3．熔体熔断4．电路中出现断路故障1．更换灯泡2．把接触不良的出头修复，无法修复时，应换完好的灯座或开关3．查找原因，修复后更换熔体4．查线路灯泡发光强烈1．所接电源电压高于灯泡的额定电压2．灯丝局部短路（俗称搭丝）1．换与电源电压相符的灯泡2．更换灯泡灯光忽亮忽暗1．灯座或开关触头松动2．电源电压波动（通常由附近有大容量负载经常启动引起）3．熔断器熔丝接头接触不良1．修复松动的触头或接线2．更换配电变压器，增加容量3．重新安装或加固压接螺钉不断烧断熔丝1．灯座或挂线盒连接处两线互碰2．负载过大3．熔丝太细4．线路短路5．胶木灯座两触头间胶木严重烧毁1．重新接妥线头2．减轻负载或扩大线路的导线容量3．正确选用熔丝规格4．修复线路5．更换灯座灯光暗红1.灯座、开关或导线对地严重漏电2.灯座、开关接触不良或导线连接处接触电阻增加3.线路导线太长太细、线压降太大1.更换完好的灯座、开关或导线2.修复接触不良的触头，重新连接接头3.缩短线路长度，或更换较大截面积的导线（二）、荧光灯荧光灯又称为日光灯，如图4-2 所示，是由灯管、镇流器、启辉器、灯架、灯座组成。

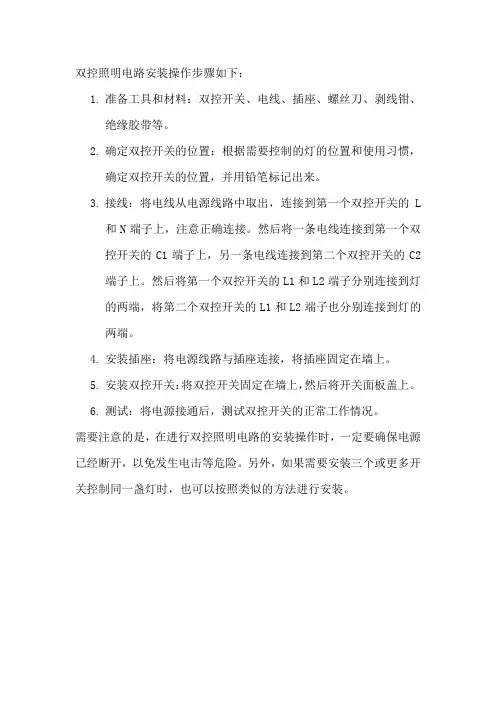

双控照明电路安装操作步骤如下：
1.准备工具和材料：双控开关、电线、插座、螺丝刀、剥线钳、
绝缘胶带等。

2.确定双控开关的位置：根据需要控制的灯的位置和使用习惯，
确定双控开关的位置，并用铅笔标记出来。

3.接线：将电线从电源线路中取出，连接到第一个双控开关的L
和N端子上，注意正确连接。

然后将一条电线连接到第一个双控开关的C1端子上，另一条电线连接到第二个双控开关的C2端子上。

然后将第一个双控开关的L1和L2端子分别连接到灯的两端，将第二个双控开关的L1和L2端子也分别连接到灯的两端。

4.安装插座：将电源线路与插座连接，将插座固定在墙上。

5.安装双控开关：将双控开关固定在墙上，然后将开关面板盖上。

6.测试：将电源接通后，测试双控开关的正常工作情况。

需要注意的是，在进行双控照明电路的安装操作时，一定要确保电源已经断开，以免发生电击等危险。

另外，如果需要安装三个或更多开关控制同一盏灯时，也可以按照类似的方法进行安装。

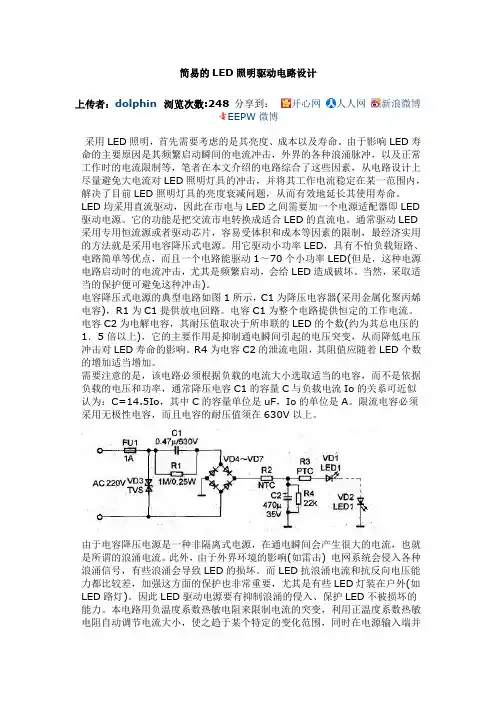

简易的LED照明驱动电路设计上传者：dolphin浏览次数:248分享到：开心网人人网新浪微博EEPW微博采用LED照明，首先需要考虑的是其亮度、成本以及寿命。

由于影响LED寿命的主要原因是其频繁启动瞬间的电流冲击，外界的各种浪涌脉冲，以及正常工作时的电流限制等，笔者在本文介绍的电路综合了这些因素，从电路设计上尽量避免大电流对LED照明灯具的冲击，并将其工作电流稳定在某一范围内，解决了目前LED照明灯具的亮度衰减问题，从而有效地延长其使用寿命。

LED均采用直流驱动，因此在市电与LED之间需要加一个电源适配器即LED 驱动电源。

它的功能是把交流市电转换成适合LED的直流电。

通常驱动LED 采用专用恒流源或者驱动芯片，容易受体积和成本等因素的限制，最经济实用的方法就是采用电容降压式电源。

用它驱动小功率LED，具有不怕负载短路、电路简单等优点，而且一个电路能驱动1～70个小功率LED(但是，这种电源电路启动时的电流冲击，尤其是频繁启动，会给LED造成破坏。

当然，采取适当的保护便可避免这种冲击)。

电容降压式电源的典型电路如图1所示，C1为降压电容器(采用金属化聚丙烯电容)，R1为C1提供放电回路。

电容C1为整个电路提供恒定的工作电流。

电容C2为电解电容，其耐压值取决于所串联的LED的个数(约为其总电压的1．5倍以上)，它的主要作用是抑制通电瞬间引起的电压突变，从而降低电压冲击对LED寿命的影响。

R4为电容C2的泄流电阻，其阻值应随着LED个数的增加适当增加。

需要注意的是，该电路必须根据负载的电流大小选取适当的电容，而不是依据负载的电压和功率，通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5Io，其中C的容量单位是uF，Io的单位是A。

限流电容必须采用无极性电容，而且电容的耐压值须在630V以上。

由于电容降压电源是一种非隔离式电源，在通电瞬间会产生很大的电流，也就是所谓的浪涌电流。

此外，由于外界环境的影响(如雷击) 电网系统会侵入各种浪涌信号，有些浪涌会导致LED的损坏。

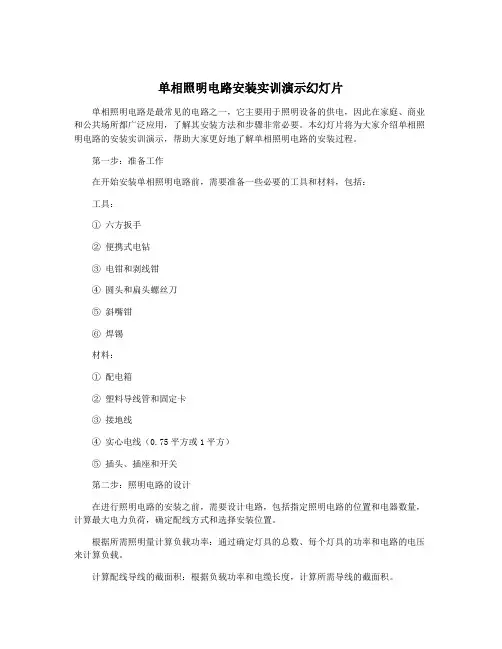

单相照明电路安装实训演示幻灯片单相照明电路是最常见的电路之一，它主要用于照明设备的供电，因此在家庭、商业和公共场所都广泛应用，了解其安装方法和步骤非常必要。

本幻灯片将为大家介绍单相照明电路的安装实训演示，帮助大家更好地了解单相照明电路的安装过程。

第一步：准备工作在开始安装单相照明电路前，需要准备一些必要的工具和材料，包括：工具：① 六方扳手② 便携式电钻③ 电钳和剥线钳④ 圆头和扁头螺丝刀⑤ 斜嘴钳⑥ 焊锡材料：① 配电箱② 塑料导线管和固定卡③ 接地线④ 实心电线（0.75平方或1平方）⑤ 插头、插座和开关第二步：照明电路的设计在进行照明电路的安装之前，需要设计电路，包括指定照明电路的位置和电器数量，计算最大电力负荷，确定配线方式和选择安装位置。

根据所需照明量计算负载功率：通过确定灯具的总数、每个灯具的功率和电路的电压来计算负载。

计算配线导线的截面积：根据负载功率和电缆长度，计算所需导线的截面积。

选择正确的保险丝和断路器：安装电路时，必须选择正确的保险丝和断路器以确保电路的安全。

第三步：引入电源当选择好照明电路的位置并设计好电路后，可以开始引入电源。

使用电钻在墙上钻孔，拉通一条2毫米的三芯线（火线，零线和地线），引入电源。

将导线绕在墙上然后用固定卡固定。

注意：引入电源时必须关闭电源开关。

第四步：安装框架将配电箱板安装在设计好的位置上，注意准确测量并使用水平仪进行校准。

第五步：连接供电将灯具连接到配电箱板上。

首先用剥线钳和电钳连接灯具和电线，并将电线插入插头中。

将插头插入插座，检查是否正确连接，并按下开关进行开关测试。

如果一切正常，这部分工作就完成了。

第六步：连接保险丝和断路器为照明电路连接断路器和保险丝。

这二者都是保护电路安全的必要元素。

需要先断开电源，然后使用电钳将保险丝插入保险盒中（或连接断路器）。

第七步：测试电路最后，我们需要对新安装的电路进行测试。

首先，检查插头插头的是否正确连接了地线、零线和火线。

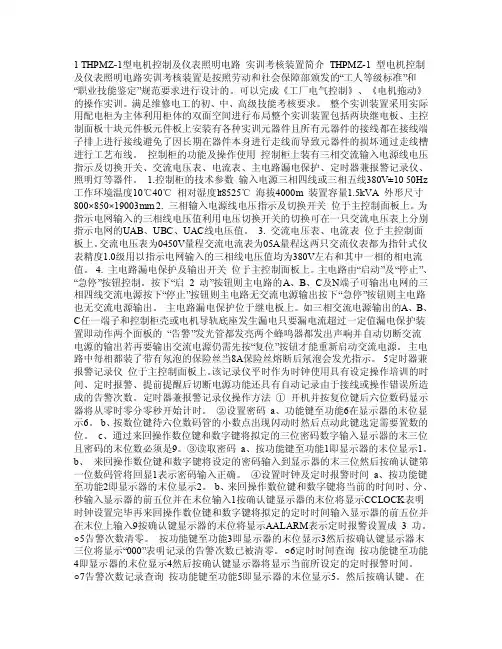

1 THPMZ-1型电机控制及仪表照明电路实训考核装置简介THPMZ-1 型电机控制及仪表照明电路实训考核装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求进行设计的。

可以完成《工厂电气控制》、《电机拖动》的操作实训。

满足维修电工的初、中、高级技能考核要求。

整个实训装置采用实际用配电柜为主体利用柜体的双面空间进行布局整个实训装置包括两块继电板、主控制面板十块元件板元件板上安装有各种实训元器件且所有元器件的接线都在接线端子排上进行接线避免了因长期在器件本身进行走线而导致元器件的损坏通过走线槽进行工艺布线。

控制柜的功能及操作使用控制柜上装有三相交流输入电源线电压指示及切换开关、交流电压表、电流表、主电路漏电保护、定时器兼报警记录仪、照明灯等器件。

1.控制柜的技术参数输入电源三相四线或三相五线380V±10 50Hz 工作环境温度10℃40℃相对湿度lt8525℃海拔4000m 装置容量1.5kVA 外形尺寸800×850×19003mm 2. 三相输入电源线电压指示及切换开关位于主控制面板上。

为指示电网输入的三相线电压值利用电压切换开关的切换可在一只交流电压表上分别指示电网的UAB、UBC、UAC线电压值。

3. 交流电压表、电流表位于主控制面板上。

交流电压表为0450V量程交流电流表为05A量程这两只交流仪表都为指针式仪表精度1.0级用以指示电网输入的三相线电压值均为380V左右和其中一相的相电流值。

4. 主电路漏电保护及输出开关位于主控制面板上。

主电路由“启动”及“停止”、“急停”按钮控制。

按下“启2 动”按钮则主电路的A、B、C及N端子可输出电网的三相四线交流电源按下“停止”按钮则主电路无交流电源输出按下“急停”按钮则主电路也无交流电源输出。

主电路漏电保护位于继电板上。

如三相交流电源输出的A、B、C任一端子和控制柜壳或电机导轨底座发生漏电只要漏电流超过一定值漏电保护装置即动作两个面板的“告警”发光管都发亮两个蜂鸣器都发出声响并自动切断交流电源的输出若再要输出交流电源仍需先按“复位”按钮才能重新启动交流电源。

实验4—9 普通照明电路安装【实验目的】1.掌握安全用电的基础知识及常用电工工具的使用方法。

2.了解常用照明电路器材的内部结构，掌握它们的固定和连接方法。

3.了解导线规格及电工器材的选择，学会看懂简单的照明电路。

4.掌握简单照明电路安装的一般操作规程。

【实验原理】1.常用照明电路所需器材1）照明灯目前，家庭常用的照明电光源有白炽灯、荧光灯两种，安装方式可以是吊挂式、嵌入式，也可以是吸顶式。

对于吊挂式白炽灯，在吊线盒和灯座中软线应打结；对于螺旋式灯座，应把电源中性线（零线N）接到灯头的螺旋钢圈上，把相线（火线L）经过开关接到灯头的铜片上，灯头及灯泡金属部分不得外露。

如果火线与零线位置接反，很容易造成触电事故。

吊式灯具距地面高度一般不能低于2.5米。

对于吊顶内的嵌入式大功率白炽灯应采取隔热措施，以防止长时间点灯引燃建筑材料。

白炽灯在拆换和清扫时应关闭电灯开关，注意不要触及灯泡裸露金属部分以免触电。

对于荧光灯，镇流器要与电源电压、灯管功率相配合，不可混用。

如采用电感镇流器，应将镇流器装在灯架中间，灯架距房顶要留有一定空隙，以便通风。

如采用电子镇流器，应选用质量好的产品，否则会因镇流器的原故，造成灯管过早衰老、寿命缩短。

2）开关和插座开关是通电、断电的控制设备。

灯具开关应串联在火线上，不能接在零线上。

如果开关接在零线上，在断电检修时一旦触及金属部分，也会造成触电。

图2 插座示意图图1 单联双控开关接线示意图图4-9-1 单联双控开关示意图 图4-9-2 单相三孔插座示意图开关的种类和型号较多，常见的有单联单控、单联双控、双联单控、双联双控等。

插座是一种常用的电气器具，它灵活方便，在家庭中可以为任何用电器提供电源。

插座大学物理实验235在安装时接线要有一定的排列顺序：单相两孔插座横向排列时，右孔接火线，左孔接零线。

单相三孔插座，上孔接保护接地线（PE），右孔接火线，左孔接零线。

3）导线家庭室内配电导线均要求采用绝缘导线，禁止使用裸导线。

湘科版四年级下册科学《 6.1安装房屋照明电路》说课稿一. 教材分析湘科版四年级下册科学《6.1安装房屋照明电路》这一节课，主要让学生了解和掌握照明电路的基本知识，学会安装简单的照明电路。

教材通过生动的图片和实例，引导学生认识电路元件，理解电路的基本原理，培养学生的动手能力和探究精神。

二. 学情分析四年级的学生已经具备了一定的观察能力和动手能力，对于生活中的电器和电路有一定的了解。

但他们对电路的内部结构和原理还不够清楚，通过本节课的学习，让学生能够理论联系实际，提高他们的实践操作能力。

三. 说教学目标1.知识与技能：让学生了解照明电路的基本知识，认识电路元件，学会安装简单的照明电路。

2.过程与方法：通过观察、实验和动手操作，培养学生的观察能力、动手能力和探究精神。

3.情感态度价值观：培养学生对科学的热爱，增强他们的环保意识和安全意识。

四. 说教学重难点1.重点：照明电路的基本知识，电路元件的认识，照明电路的安装。

2.难点：电路原理的理解，照明电路的安装操作。

五. 说教学方法与手段1.采用问题驱动法，引导学生主动探究，发现问题，解决问题。

2.利用多媒体教学，展示电路原理和实验过程，增强学生的直观感受。

3.采用分组合作法，让学生在实践中学习，提高他们的动手能力。

4.运用激励评价法，激发学生的学习兴趣，提高他们的自信心。

六. 说教学过程1.导入：通过展示房屋照明电路的图片，引导学生关注和思考照明电路的作用和原理。

2.新课导入：介绍照明电路的基本知识和电路元件，让学生认识并理解电路的组成。

3.课堂实验：让学生分组进行照明电路的安装实验，指导他们动手操作，培养实践能力。

4.总结提升：通过实验现象的观察和分析，引导学生理解电路原理，总结照明电路的安装步骤。

5.课堂练习：布置一些相关的练习题，让学生巩固所学知识，提高他们的应用能力。

6.课堂小结：对本节课的内容进行总结，强调重点知识，激发学生的学习兴趣。

七. 说板书设计1.电路元件：电源、开关、灯泡、导线等。
