TSG D0001—2009压力管道安全技术监察规程-—工业管道Pressure Pipe Safety Technology Supervision Regulation for Industrial Pressure Pipe中华人民共和国国家质量监督检验检疫总局颁布2009年5月8日压力管道安全技术监察规程——工业管道第一章总则第一条为了保证工业管道的安全运行，保障人民群众生命和财产安全,促进经济发展，根据《特种设备安全监察条例》,制定本规程.第二条本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道（以下简称管道）。

（一）最高工作压力大于或等于0。

1MPa（表压，下同）的；（二）公称直径（注1）大于25mm的;(三）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。

第三条本规程适用的管道范围如下：（一）管道元件,包括管道组成件（注2)和管道支承件(注3）；（二）管道元件间的连接接头、管道与设备或者装置连接的第一道连接接头（焊缝、法兰、密封件及紧固件等）、管道与非受压元件的连接接头；(三）管道所用的安全阀、爆破片装置、阻火器、紧急切断装置等安全保护装置。

注1：公称直径即公称通径、公称尺寸,代号一般用DN表示。

注2：管道组成件，用于连接或者装配成承载压力且密封的管道系统的元件,包括管子、管件、法兰、密封件、紧固件、阀门、安全保护装置以及诸如膨胀节、挠性接头,耐压软管、过滤器（如Y型、T型等)、管路中的节流装置（如孔板）和分离器等.注3：管道支承件，包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、鞍座、滚柱、托座、滑动支座、吊耳、管吊、卡环、管夹、U形夹和夹板等。

第四条下列管道应当遵守其他有关安全技术规范的规定:（一）公称压力为42MPa以上的管道；(二）非金属管道。

第五条本规程不适用于下列管道：（一）电气、电讯专用的管道;（二）动力管道；（三）军事装备和核设施的管道；（四）海上设施和矿井井下的管道；（五）移动设备上的专用管道，如铁路机车、汽车、船舶、航空航天器等;（六)石油、天然气、地热等勘探和采掘装置的管道；（七）长输（油气）管道和油气田集输管道；（八）城镇市政公用设施的管道;(九）制冷空调设备本体所属的管道和采暖通风专业的管道;（十）其他特种设备安全技术规范管辖范围的管道。

压力管道规范工业管道第1部分：总则GB/T20801.1-2006目次前言1 范围2 规范性引用文件3 术语和定义4 压力管道分级5 基本要求前言本标准对应于ISO15649：2001《石油和天然气工业管道》，与ISO15649：2001一致性程度为非等效。

GB/T20801《压力管道规范工业管道》由下列六个部分组成：——第1部分：总则；——第2部分；材料；——第3部分：设计和计算；——第4部分：制作与安装；——第5部分：检验与试验；——第6部分：安全防护。

本部分为GB/T20801的第1部分。

本部分由全国锅炉压力容器标准化技术委员会压力管道分技术委员会(SAC/TC 262/SC 3)提出。

本部分由全国锅炉压力容器标准化技术委员会(SAC/TC 262)归口。

本部分起草单位：全国化工设备设计技术中心站，中国石化集团上海工程有限公司、上海工程化学设计院、国家质检总局特种设备安全监察局、中国石油化工集团公司经济技术研究院、中国石油化工集团公司工程建设管理部、辽宁省安全科学研究院。

本部分主要起草人：夏德楷、应道宴、刘安生，高继轩、修长征、汪镇安，叶文邦、寿比南，王为国、黄正林、周家样、唐永进、张宝江、于浦义、刘金山。

压力管道规范工业管道第1部分：总则1 范围1.1 GB/T20801《压力管道规范工业管道》规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求。

1.2 本部分规定了压力管道的适用范围和管道分级等基本要求。

1.3 本部分所指工业金属压力管道(以下简称“压力管道”)包括了工艺装置、辅助装置以及界区内公用工程所属的压力管道。

1.3.1 本部分适用于《特种设备安全监察条例》规定的“压力管道”的设计和建造。

该条例规定的“压力管道”系指最高工作压力大于或等于0.1MPa的气体、液化气体、蒸汽介质或可燃、易爆、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。

TSG D0001—2009压力管道安全技术监察规程——工业管道Pressure Pipe Safety Technology Supervision Regulation for Industrial Pressure Pipe中华人民共和国国家质量监督检验检疫总局颁布2009年5月8日前言2002年11月,国家质量监督检验检疫总局（以下简称国家质检总局)特种设备安全监察局（以下简称特种设备局）向全国锅炉压力容器标准化技术委员会压力管道安全分技术委员会（以下简称管道分会）下达了本规程的起草任务书。

2002年12月,管道分会组织有关专家成立了起草组并在上海召开工作会议，形成了《压力管道安全技术监察规程-—工业管道》的编写大纲和基本内容。

2003年8月,在上海召开第二次全体工作会议,就起草工作中的主要问题进行了研讨。

2004年6月，在上海召开第三次全体工作会议，经讨论修改，形成了《压力管道安全技术监察规程-—工业管道》草案，同时,邀请有关专家对草案进行了讨论，并按专家意见进行了修改。

2007年11月，起草组在北京召开工作会议，对照正在修改的标准和考虑我国工业管道当前管理方式,对本规程草案进行了进一步修改，形成了征求意见稿。

2008年1月,特种设备局以质检特函［2008]4号文征求基层部门、有关单位以及专家和公民的意见，起草组根据征求到的意见进行修改形成送审稿。

2008年4月，特种设备局将送审稿提交国家质检总局特种设备安全技术委员会审议,根据审议意见起草组进行了修改，形成报批稿。

2009年5月8日,由国家质检总局批准颁布。

本规程考虑了压力管道安全技术的现状和国家有关行政许可的要求，从材料、设计、制造、安装、使用、维修、改造、定期检验及安全保护装置等方面提出了压力管道安全性能的基本要求，以达到规范压力管道监管工作的目的。

本规程的主要参加单位和人员如下:国家质检总局特种设备安全监察局修长征杜顺学全国锅炉压力容器标准化技术委员会压力管道分技术委员会黄正林应道宴全国化工设备设计技术中心站夏德楷蔡暖姝中国特种设备检测研究院戚月娣中国化学工程第三建设公司夏节文辽宁省安全科学研究院刘金山上海润扬化工科技咨询有限公司俞庆生浙江省质量技术监督局顾山乐压力管道安全技术监察规程--工业管道第一章总则第一条为了保证工业管道的安全运行，保障人民群众生命和财产安全，促进经济发展,根据《特种设备安全监察条例》，制定本规程.第二条本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道（以下简称管道）。

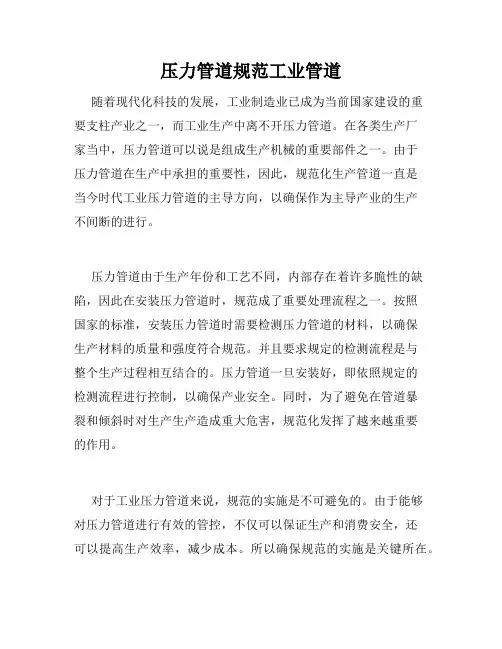

压力管道规范工业管道随着现代化科技的发展，工业制造业已成为当前国家建设的重要支柱产业之一，而工业生产中离不开压力管道。

在各类生产厂家当中，压力管道可以说是组成生产机械的重要部件之一。

由于压力管道在生产中承担的重要性，因此，规范化生产管道一直是当今时代工业压力管道的主导方向，以确保作为主导产业的生产不间断的进行。

压力管道由于生产年份和工艺不同，内部存在着许多脆性的缺陷，因此在安装压力管道时，规范成了重要处理流程之一。

按照国家的标准，安装压力管道时需要检测压力管道的材料，以确保生产材料的质量和强度符合规范。

并且要求规定的检测流程是与整个生产过程相互结合的。

压力管道一旦安装好，即依照规定的检测流程进行控制，以确保产业安全。

同时，为了避免在管道暴裂和倾斜时对生产生产造成重大危害，规范化发挥了越来越重要的作用。

对于工业压力管道来说，规范的实施是不可避免的。

由于能够对压力管道进行有效的管控，不仅可以保证生产和消费安全，还可以提高生产效率，减少成本。

所以确保规范的实施是关键所在。

为了保证规范的实施，需要建立完善的管理模式。

从工业生产中的各个环节，例如物料质量、技术流程、设备维护等情况进行全方位的检查和管理。

同时，在压力管道生产的过程中，厂家还要记得标注好压力管道的容量、材料质量和性能等信息，方便未来的维护和管理。

对于一台压力管道设备，好的管理方式可以让设备打得更久，节约资源。

压力管道生产行业早已看到规范对于其行业的带动作用，在每个环节对压力管道进行规范化控制已成为必然趋势。

总之，规范化生产是科学、安全、高效的生产模式。

任何行业都不例外，工业压力管道的生产制造也同样如此。

任何不规范化行为都会作消耗资源，危及人类安全的问题从而产生，实施规范生产将会成为压力管道生产行业开拓的新方向。

第44卷第3期2007年6月化工设备与管道PROCESS E QU I P M E NT &P I P I N G Vol 144No 13Jun 12007综述GB /T 20801—2006《压力管道规范工业管道》总体说明应道宴(全国锅炉压力容器标准化技术委员会压力管道标准化分技术委员会,上海200040摘要:“工业管道规范”是配名“压力管道安全技术监察规程”,对工业管道实施安全监察的协调标准;是集设计、材料、制作安装、检验检查于一体的工业管道建设标准;是以国际接轨和结合国情为宗旨的压力设备基础标准;是在国内及多国家标准、行业标准、设计标准、施工验收标准、产品标准基础上制订的,以安全为目标的安全技术标准。

关键词:国家标准;安全技术监察规程;施工验收标准;建造标准;安全技术;压力管道;工业管道中图分类号:T Q055.8+1文献标识码:A文章编号:100923281(20070320001208Genera l D escr i pti on of GB /T20801"Pressure P i p i n g Code 2I ndustr i a l P i p i n g"Y i n Daoyan(S tandardization Subco mm ittee of Pressure Piping China S tandardization Co mm ittee of B oiler and Pressure Vessel,Shanghai 200040Abstract The code “I ndustrial Pi p ing ”is a coordinati on standard,cooperated with “Pressure Pi p ing Safety Technol ogy Supervisi on Regulati on ”,t o supervising the safe operati on of industrial p i p ing .This code is an industrial p i p ing constructi on standard including de 2sign,material,fabricati on and ins pecti on,and is a p ressure equi pment funda mental standard connected with internati onal standards .W ith the ai m t o safety,this code was built on the basis of vari ous nati onal standards,field standards,design standards,constructi on standards and p r oduct standards in China .Keywords nati onal standard,Safety Technol ogy Supervisi on Regulati on,design standard,constructi on and accep tance standard,constructi on standard,safety technol ogy,p ressure p i p ing,industrial p i p ing收稿日期:2007203229作者简介:应道宴(1942—,男,教授级高工。

压力管道规范工业管道GB/T20801—2006目前管道工程设计、施工验收主要执行现行的国家和行业标准。

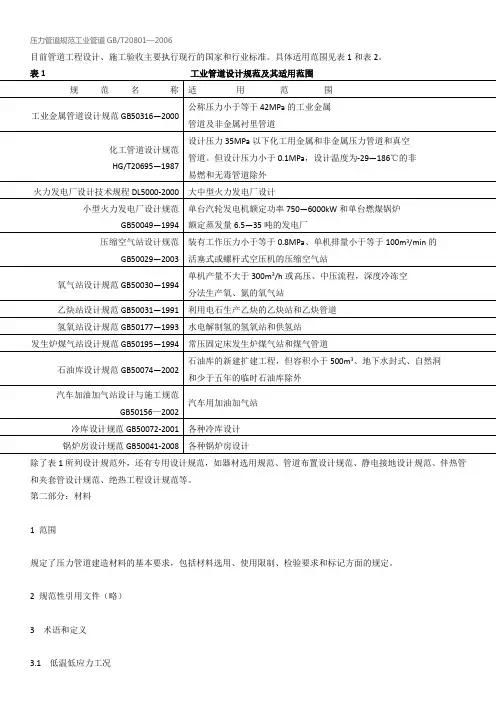

具体适用范围见表1和表2。

除了表1所列设计规范外，还有专用设计规范，如器材选用规范、管道布置设计规范、静电接地设计规范、伴热管和夹套管设计规范、绝热工程设计规范等。

第二部分：材料1 范围规定了压力管道建造材料的基本要求，包括材料选用、使用限制、检验要求和标记方面的规定。

2 规范性引用文件（略）3 术语和定义3.1 低温低应力工况系指同时满足下列各项条件的工况：a) 低温下的最大工作压力不大于常温下最大允许工作压力的30%；注：直管和对焊管件类元件的最大允许工作压力按GB20801.3计算确定；法兰、阀门类元件的最大允许工作压力按相应标准规定的常温压力额定值选取。

b) 管道由压力、重量及位移产生的轴向（拉）应力总和不大于10%材料标准规定最小抗拉强度值（计算位移应力时，不计入应力增大系数）；c) 仅限于GC2级管道，且最低设计温度不低于-101℃。

GB50316规定低温低应力工况为：设计温度低于等于-20℃的受压管道组成件，其环向应力小于或等于钢材标准中屈服点的1/6，且不大于50MPa的工况。

3.2 电阻焊焊管3.3 电熔焊焊管3.4 板焊管3.5 质量证明书材料质量证明（检验文件）的一种形式。

由制造厂生产部门以外的独立授权部门或人员，按照标准及合同的规定，按批在交货产品上（或取样）进行检验和试验，并注明结果的检验文件。

制造厂质量证明书由独立于生产部门的制造厂检验部门签署并批准生效。

法律法规有规定的，由法定检验检测机构出具监督检验证明。

4 .一般规定4.1材料选用业主或设计者应根据具体使用条件（包括制造、制作安装、介质、操作情况、工作环境和试验等）以及本部分规定的材料使用要求和限制，选用合适的管道组成件材料。

本部分没有包括焊接、非金属和管道支承件等的材料要求。

4.2 材料牌号和许用应力a) 本部分附录A中的表A-1和表A-2规定了管道组成件材料的牌号、许用应力和使用范围等要求;b) 按GB/T GB/T20801.3-2006中表14选择的管道组成件材料的性能不得低于按表A-1和表A-2所选相应材料的性能；c) 其他材料的选用应经过具有相应资质的机构技术鉴定及评审认可。
