循环冷却水系统中的余热利用探讨_杨琦

80　给水排水　Vol .35　N o .2　2009循环冷却水系统中的余热利用探讨杨　琦(华东建筑设计研究院有限公司,上海　200002) 摘要　明确了循环冷却水系统余热利用的目的,介绍了冷却水余热利用的两种主要方法。

对余热利用的形式进行了比较和分析,从综合的角度提出了间接利用方式较直接利用方式更有优势。

关键词　循环冷却水系统　余热利用　间接利用　直接利用　冷凝热回收　节能建筑节能是现代建筑设计的要求,循环冷却水系统中的余热利用有利于达到节能减排的目的。

统计数据表明,我国建筑能耗的总量逐年上升,在能源消费总量中所占比例已从20世纪70年代末的10%上升到近年的27.8%。

建筑最大的耗能是采暖和空调,据统计我国在采暖和空调上的能耗约占建筑总能耗的55%,而宾馆中循环冷却水系统的能耗约占空调系统总能耗的10%。

因此,探讨循环冷却水系统中的余热利用有重要的现实意义。

1　目的和可行性循环冷却水系统中余热利用的目的是在满足空调系统正常运行的情况下,充分利用系统的多余热量,起到节能减排的作用。

节能减排是在保证使用功能基础上提出的,因此,系统的余热利用应以满足空调系统功能为前提。

循环冷却水的余热利用也是空调水冷冷水机组中冷凝热回收利用的一种方式。

在空调系统中,通常水冷冷水机组冷凝热可达制冷量的1.15～1.3倍。

大量的冷凝热未加以利用通过冷却塔直接排入大气,不仅造成了巨大的能量浪费而且对环境造成了热污染。

这部分热量对空调系统本身而言是需要释放的,而建筑在空调状态下还是有系统需要热量供应的。

因此,利用循环冷却水的余热是可行的。

2　冷却水余热利用的方法从冷却水利用的角度出发,其利用的方法主要可分为直接式和间接式两种。

从空调冷凝热的回收角度出发,有冷却水热回收与排气热回收两种方式。

余热利用的热量可用于制备生活热水。

2.1　直接式冷却水余热利用的直接方法是在循环冷却水系统中增设热交换器将冷却水的热量交换出来(见图1)。

循环水余热利用在火力发电厂的应用

循环水余热利用在火力发电厂的应用吕炜;陈晓峰;左川【摘要】循环水作为发电机组的冷却介质在完成一次换热后,潜热完全释放到大气中,不仅造成环境热污染同时损失大量热能.文章通过京能热电股份有限公司的成功案例,介绍了循环水余热利用的设计方案和使用情况,并就该项目的经济性给予了分析.【期刊名称】《华北电力技术》【年(卷),期】2011(000)011【总页数】3页(P27-28,39)【关键词】循环水;余热利用;热泵;COP【作者】吕炜;陈晓峰;左川【作者单位】华北电力科学研究院有限责任公司,北京100045;华北电力科学研究院有限责任公司,北京100045;华北电力科学研究院有限责任公司,北京100045【正文语种】中文【中图分类】X7730 前言十一五期间我国政府已将“余热余压”利用工程列为“十大重点节能工程”之一，节能减排已成为整个社会的共同任务。

近年来火力发电企业都在着力探讨余热利用的途径，并开展了一些尝试性的工作，取得了一定的成果，但大规模集约式使用发电余热还鲜有成功案例。

随着北京地区城市化建设的蓬勃发展以及市民生活水平的提高，冬季供暖需求日益增加，供需矛盾也将日趋显现。

如何将余热利用和外部供暖需求结合在一起，做到供需双赢，是很多发电企业都在思考的问题。

京能热电有限公司现有4台220 MW供热机组，承担着北京地区3 200万m2的供热任务。

据2009～2010供热季节运行数据显示，4台机组整个供暖季的平均抽汽量都已接近额定抽汽量，在严寒期已达到甚至超过额定抽汽量，供热能力已经达到极限。

通过热泵技术吸收循环水回水中的潜热能并作为供热首站加热外网水，可以提高发电厂的整体能源利用率，同时增加了火电企业的供热能力。

1 京能热电公司的外供热情况京能热电公司外供热用户包括:首钢公司生产所需蒸汽和民用取暖热源。

首钢公司自2010年主体搬迁及4×50 MW自备机组关停之后，需要有外部热源进行地区热负荷支撑，生产用汽量为80 ～150 t/h，蒸汽参数 P=0.8 MPa，T=250℃，提供方式为京能热电4台机组从热再蒸汽管道抽出部分蒸汽合并，经减温减压器进行参数调整后供给首钢地区。

中水回用于电厂冷却水系统的应用

Ｄ补之间不再成线性关系，循环水开始出现沉淀，此时的为了进一步评测３＃、４＃药剂的阻垢性能，对此两种药剂ＪＤ循即为极性碳酸盐碱度。极性碳酸盐终点的判断依据 △Ａ进行了极限碳酸盐实验口］。分别量取１０００ｍＬ实验用水于Ｊ
（ＴｉｉｎＲｅｓｅａｒｃｈ＆ＤｅｓｉｇｎＩｎｓｔｉｔｕｔｅｏｆＣｈｅｍｉｃａｌＩｎｄｕｓｔｒｙＣＮＯＯＣ，Ｔｉａｎｊｉｎ３００１３１，Ｃｈｉｎａ）
而成。
２．１阻垢实验
依照标准《水处理剂阻垢性能能测定碳酸钙沉积法》
（ＧＢ／Ｔ１６６３２ — ２００８）和《水处理剂阻垢性能能测定磷酸钙沉积法》（ＧＢ／Ｔ２２６２６ — ２００８），对我公司复配４种药剂进行阻
表１补水水质
由补水水质可知，该系统浓缩倍数控制在３— ５倍，腐蚀结垢倾向均存在－２】。根椐水质情况、目前水处理药剂性能、
经济效益综合考虑拟订初步药剂筛选实验方案。
表２阻垢实验结果
％
２实验
拟定筛选的缓蚀阻垢剂分别编号为１＃、２＃、３＃、４＃、５＃，其主要成分为聚马、聚环氧琥珀酸、有机酸、有机膦酸等复配
垢性能评测，其中，药剂投加浓度为３０ｍｇ／Ｌ，实验温度为８０ ℃，实验时间为８ｈ。实验结果见表２。

闭式循环冷却水的余热利用

能源环保与安全一、闭式循环冷却水余热利用的意义闭式循环冷却水系统（以下简称闭式水）是火力发电厂必不可少的重要热交换系统之一，担负着冷却锅炉、汽轮机、发电机及其辅机设备的任务。

传统的火力发电厂利用开式循环冷却水（以下简称开式水）作为冷却水，将闭式水系统的热量排往开式水系统，浪费了宝贵的热能。

二、闭式水余热利用系统方案１．闭式水量统计．最大闭式水流量取最大运行流量的１．１倍约为１６００　ｔ／ｈ。

２．闭式循环冷却水温升的确定在主辅机的技术规范书及技术协议中，一般要求闭式循环冷却水的设计水温为　３８°Ｃ，温升为５°Ｃ，但通过对已运行机组的调研，在夏季满负荷运行时的闭式水温升仅有３．７°Ｃ，即回水温度４１．７°Ｃ。

３．常规闭式水系统设计。

常规的闭式水系统包含２台６５％容量闭式水换热器，取消开式水泵，选择阻力小的管式换热器。

开式水直接来自循环水母管，经过闭式水换热器换热升温后排至循环水回水母管，进而排入大海。

闭式水侧设有２台１００％容量的闭式水泵，将闭式水回水（温度约为４１．７°Ｃ）送入闭式水换热器冷却到３８°Ｃ以下后，再分配到各被冷却用户；在各设备的换热器吸收了热量后再汇集到热回水母管进入闭式水泵，构成完整的闭式水循环。

将常规系统设计作为方案一。

４．闭式水余热利用方案。

保留原有２台闭式水换热器的基础上增设１台闭式水余热利用换热器，与原有换热器并联设计，新增的闭式水余热利用换热器以凝结水作为冷却介质，回收闭式水热量。

以闭式水余热利用方案为方案二。

闭式水泵将各用户汇集的热回水（温度约为４１．７℃）通过闭式水泵升压送至闭式水－凝结水换热器（管壳式，换热面积８００㎡，换热量６．５３ＭＷ）的低压侧（１６００　ｔ／ｈ　，１．０　ＭＰａ，水阻４．３　ＫＰａ，进口４１．７℃出口３８℃），将闭式水温度降到３８℃以下再分配到各被冷却设备，在各设备的换热器吸收了热量后再汇集到热回水母管回到闭式水泵，构成完整的闭式水循环。

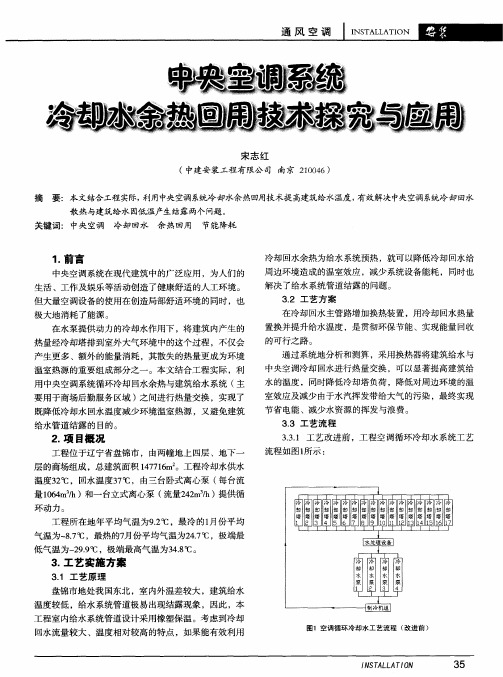

中央空调系统冷却水余热回用技术探究与应用

冷却回水余热回用节能降耗
关键词：中央空调
１．前言
中央空调系统在现代建筑中的广泛应用，为人们的
冷却回水余热为给水系统预热，就可以降低冷却回水给周边环境造成的温室效应，减少系统设备能耗，同时也
解决了给水系统管道结露的问题。
３．２工艺方案
工程空调系统开启时间为５月至ｌ０月，每天具体分
为以下两种工况：
４．施工过程（略）５．注意事项
应当注意到，由于在冷却回水和给水系统上增设了
换热器，两个系统进行水力复核时，要考虑到换热器、附配件及管路的阻力损失。
工况１：早上９点至下午５点，三台离心式制冷机和一台螺杆式制冷机全部运行，１５台＊ＣＴ — Ｈ — ｔＩＯＯＬ型冷却塔和２台＊ＣＴ — Ｈ一３３０Ｌ型冷却塔全部运行。工况２：下午５点至晚上１０点，只开启一台螺杆式制冷机和两台＊ＣＴ — Ｈ一３３０Ｌ型冷却塔。３．３．５计算结果３．３．５．１针对工况ｌ：三台卧式离心泵与一台立式离心泵并联运行，考虑到水泵并联运行时的流量衰减，
３．３．５．２针对工况２：
其中，Ｑ：热负荷（ｋＷ）；ｍ：质量（ｋｇ）；Ｃｐ：比热
（ｋＪ／ｋｇ℃）；ｔ：介质的进出口温度差（ ℃）；ｋ：ｅ２，传热系数｛Ｗ／（ｍｏＣ）｝；Ａ：传热面积（ｍ）；ＬＭＴＤ：对数平
要用于商场后勤服务区域）之间进行热量交换，实现了

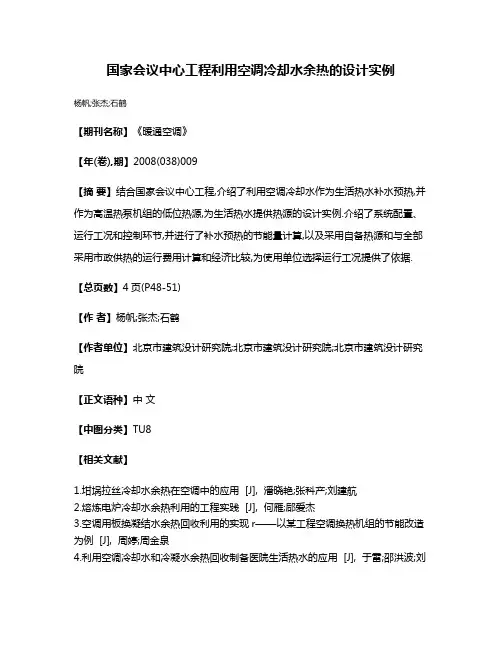

国家会议中心工程利用空调冷却水余热的设计实例

国家会议中心工程利用空调冷却水余热的设计实例
杨帆;张杰;石鹤
【期刊名称】《暖通空调》
【年(卷),期】2008(038)009
【摘要】结合国家会议中心工程,介绍了利用空调冷却水作为生活热水补水预热,并作为高温热泵机组的低位热源,为生活热水提供热源的设计实例.介绍了系统配置、运行工况和控制环节,并进行了补水预热的节能量计算,以及采用自备热源和与全部采用市政供热的运行费用计算和经济比较,为使用单位选择运行工况提供了依据.【总页数】4页(P48-51)
【作者】杨帆;张杰;石鹤
【作者单位】北京市建筑没计研究院;北京市建筑没计研究院;北京市建筑没计研究院
【正文语种】中文
【中图分类】TU8
【相关文献】
1.坩埚拉丝冷却水余热在空调中的应用 [J], 潘晓艳;张科产;刘建航
2.熔炼电炉冷却水余热利用的工程实践 [J], 何雁;郈爱杰
3.空调用板换凝结水余热回收利用的实现r——以某工程空调换热机组的节能改造为例 [J], 周婷;周金泉
4.利用空调冷却水和冷凝水余热回收制备医院生活热水的应用 [J], 于雷;邵洪波;刘
世锋
5.一种新型空调循环冷却水余热利用系统 [J], 梅玉龙;杨福华
因版权原因，仅展示原文概要，查看原文内容请购买。

余热利用

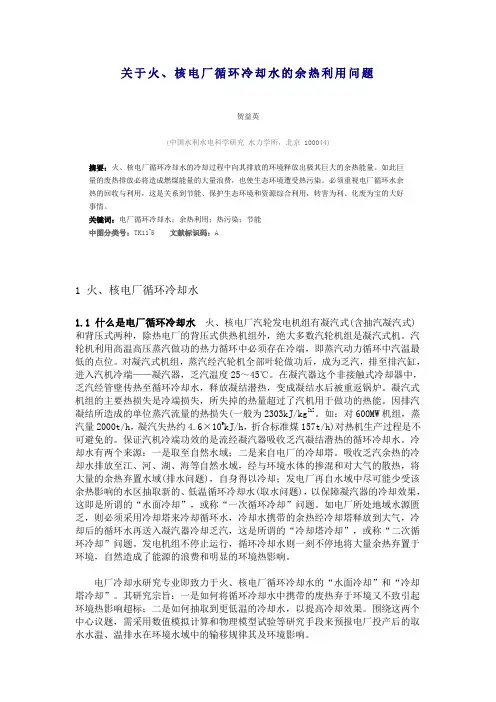

关于火、核电厂循环冷却水的余热利用问题贺益英(中国水利水电科学研究水力学所，北京 100044)摘要：火、核电厂循环冷却水的冷却过程中向其排放的环境释放出极其巨大的余热能量。

如此巨量的废热排放必将造成燃煤能量的大量浪费，也使生态环境遭受热污染。

必须重视电厂循环水余热的回收与利用，这是关系到节能、保护生态环境和资源综合利用，转害为利、化废为宝的大好事情。

关键词：电厂循环冷却水；余热利用；热污染；节能中图分类号：TK11+5 文献标识码：A1 火、核电厂循环冷却水1.1 什么是电厂循环冷却水火、核电厂汽轮发电机组有凝汽式(含抽汽凝汽式)和背压式两种，除热电厂的背压式供热机组外，绝大多数汽轮机组是凝汽式机。

汽轮机利用高温高压蒸汽做功的热力循环中必须存在冷端，即蒸汽动力循环中汽温最低的点位。

对凝汽式机组，蒸汽经汽轮机全部叶轮做功后，成为乏汽，排至排汽缸，进入汽机冷端——凝汽器，乏汽温度25～45℃。

在凝汽器这个非接触式冷却器中，乏汽经管壁传热至循环冷却水，释放凝结潜热，变成凝结水后被重返锅炉。

凝汽式机组的主要热损失是冷端损失，所失掉的热量超过了汽机用于做功的热能。

因排汽凝结所造成的单位蒸汽流量的热损失(一般为2303kJ/kg[1]。

如：对600MW机组，蒸汽量2000t/h，凝汽失热约4.6×109kJ/h，折合标准煤157t/h)对热机生产过程是不可避免的。

保证汽机冷端功效的是流经凝汽器吸收乏汽凝结潜热的循环冷却水。

冷却水有两个来源：一是取至自然水域；二是来自电厂的冷却塔。

吸收乏汽余热的冷却水排放至江、河、湖、海等自然水域，经与环境水体的掺混和对大气的散热，将大量的余热弃置水域(排水问题)，自身得以冷却；发电厂再自水域中尽可能少受该余热影响的水区抽取新的、低温循环冷却水(取水问题)，以保障凝汽器的冷却效果，这即是所谓的“水面冷却”，或称“一次循环冷却”问题。

如电厂所处地域水源匮乏，则必须采用冷却塔来冷却循环水，冷却水携带的余热经冷却塔释放到大气，冷却后的循环水再送入凝汽器冷却乏汽，这是所谓的“冷却塔冷却”，或称“二次循环冷却”问题。

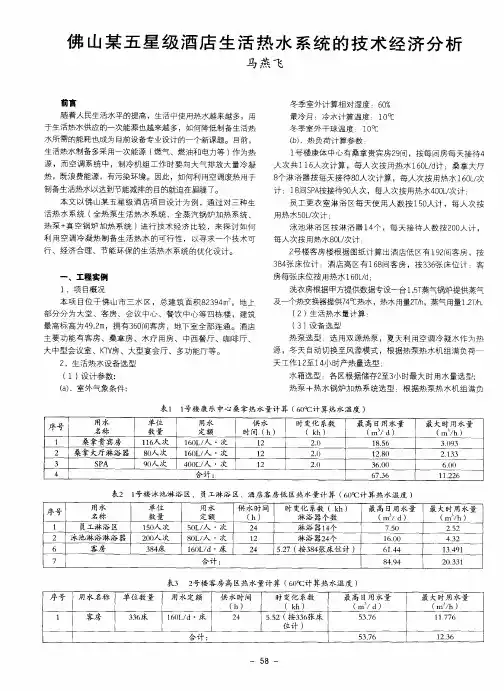

佛山某五星级酒店生活热水系统的技术经济分析

．
