循环冷却水系统发电厂中有许多转动机械因轴承摩擦而产生大量热量，各种电动机和变压器运行因存在铁损和铜损也会产生大量的热量。
这些热量如果不能及时排出，积聚在设备内部，将会引起设备超温甚至损坏。
为确保设备的安全运行，电厂中需要完备的循环冷却水系统，对这些设备进行冷却。
根据各设备（轴承、冷却器等）对冷却水量、水质和水温的不同要求，主厂房设备冷却水采用开式、闭式两套系统。
开式循环冷却水系统从循环水进水管接出，直接利用循环水，减少厂用电和节约用水，闭式循环冷却水系统有效节约了用水量。
开式循环冷却水系统是用循环水直接去冷却一些对水质要求较低、水温要求较严而用水量大的设备，如汽轮机润滑油冷却器等。
闭式循环冷却水系统则是用洁净的凝结水作为冷却介质，去冷却一些用水量较小、对温度要求不严格但对水质要求较高的设备，如取样冷却器。
在闭式系统中，凝结水在各个冷却器中吸热后利用开式循环冷却水进行冷却，然后循环使用。
一般，闭式系统的水温比开式循环水的温度高4～5℃。
开式和闭式循环水系统的关系可见图4-12。
一、开式循环冷却水系统1．系统概述该系统向一些需要冷却水流量高、对水质要求不太高的设备提高冷却水，开式循环冷却水系统的供水取自凝汽器循环水进水管，其主要用户有：闭式水热交换器、凝泵电机冷却器、凝泵电机轴承油冷器、小机冷油器、主机冷油器、电泵工作油及润滑油冷却器、电泵电机空冷器、发电机氢冷器、发电机空侧密封油冷却器、发电机空侧密封油冷却器、真空泵冷却器、磨煤机冷却水、送风机油站、一次风机油站、空气预热器等等设备供冷却用水。
回水到循环水出水管道。
各冷却设备的台数和具体用水量参见表3-4。
表3-4 开式循环冷却水系统设备用水明细图4-12 循环冷却水系统示意图2．系统组成本机组的开式循环冷却水系统供水系统型式：二次循环冷却。
运行方式为：闭式。
系统包括两台100％容量的开式循环冷却水泵、各冷却器及其管道和附件。
3．开式循环冷却水泵本工程每台机组设置2台开式循环冷却水泵，1用 1 备，2台机组共设计4台开式循环冷却水泵；开式循环冷却水泵输送介质（地表水）取自循环水泵出口管路。
循环水冷却系统及优势说明介绍循环水冷却通常分为密闭式循环水冷却系统和敞开式循环水冷却系统。
密闭式循环水冷却系统中，水是密闭循环的，水的冷却不与空气直接接触。
敞开式循环水冷却系统，水的冷却需要与空气直接接触，根据水与空气接触方式的不同，可分为水面冷却、喷水冷却池冷却和冷却塔冷却等。
该水处理设备技术广泛用于化肥、石油化工、冶金、发电、采油、炼油轻工、集中供热、中央空调等领域。
敞开式循环水冷却系统可分为以下3类：1. 压力回流式循环冷却系统此种循环水系统一般水质不受污染，仅补充在循环使用过程中损失的较少水量。
补充水可流入冷水池，也可流入冷却构筑物下部。
冷水池也可设在冷却塔下面，与集水池合并。
2. 重力回流式循环水冷却系统此系统中，冷却塔的位置高于生产车间或制冷设备，经冷却塔冷却的水，以重力流流入生产车间或制冷设备，进冷却塔的热水由循环水泵提升。
3. 需要经处理的循环水冷却系统从生产车间或制冷设备出来的热水需设置净化或水质稳定处理构筑物进行处理，处理后的热水再流入热水池，经热水泵提升送入冷却塔冷却。
冷水泵再从冷水池抽水送入生产车间或制冷设备。
此系统水经二次提升，多数为压力回流式。
在有条件的情况下，也可布置成重力回流式，以减少面积和设备，节省能耗。
净化或水质稳定处理构筑物宜设在生产车间(或制冷设备)与热水池之间，优点是：(1)能冷却热量，降低水温;(2)水温高，有利于提高处理效果和节省药剂;(3)避免后置设备和构筑物的污染。
冷却塔尽可能布置在高处，如屋顶、平台、泵房屋顶及水池上面等，并在周围无建筑物阻挡。
这样，通风条件好，有利于提高水的冷却效果。
机组正常运行中的循环水系统和闭式水系统事故及异常处理一)循泵液控碟阀频繁打压1、原因1)循泵液控蝶阀油站保压系统出现问题，压力下降快2)循泵液控蝶阀油站管道泄漏，压力不能维持3)蝶阀油站油压测点故障导致测点误发油泵联启信号4)循泵液控蝶阀油站控制柜PLC控制回路出现问题5)循泵液控蝶阀油站油泵出力不正常6)液控碟阀内相关电磁阀卡，出现内部油路不能可靠保持，并伴随关闭碟阀后出现小幅自开启现象2、危险点分析1)油泵频繁启停可能导致油泵电机损坏2)系统压力不足导致循泵液控蝶阀开关不正常3)因内部电磁阀卡出现碟阀自开现象3、处理1)发生频繁打压，避免对此循泵及其液控碟阀进行任何开关启操作。
2)可启动备用循泵，然后由对维护对故障液控碟阀进行处理。
3)或备用循泵液控碟阀发生故障，则暂时退出联锁，处理好后再行投入联锁。
二)定期切换时出口蝶阀打不开1、原因1)循泵液控蝶阀油站保压系统出现问题，压力不足2)循泵液控蝶阀油站控制柜PLC控制回路出现问题3)循泵液控蝶阀油站油泵出力不正常4)液控碟阀内相关电磁阀卡，出现内部油路不能可靠导通5)碟阀本身出现机械卡2、危险点分析1)碟阀长期不开门引起循泵故障2)停止循泵后碟阀自开，引起循环水失压3、处理1)启动时就地及远方均打不开碟阀，停止该循泵运行，交维护处理。
2)若停止该循泵后碟阀自开，迅速就地关闭碟阀，无效时，紧急启动此循泵运行。
3)联系维护彻底检查该循泵。
三) 塔池水位低1、原因1)上游来水少2)排污阀误开2、危险点分析1)塔池水位低，循泵进口滤网易堵2)过低，循泵难以安全运行，严重时循泵跳闸，循环水中断3、处理1）一般以发电负荷乘以 1.8KG/KWH计算当日供水需量。
当全日供水不足时，汇报部门值班2）出现当班供水不足，应密切监视塔池水位，当塔池水位低于溢流口水位300MM时且来水量不能有效增大塔池水位持续下降时，汇报部门负责人，并通知维护人员连续清滤网3）在塔池水位低于溢流口350MM时可考虑变各机单循泵运行。

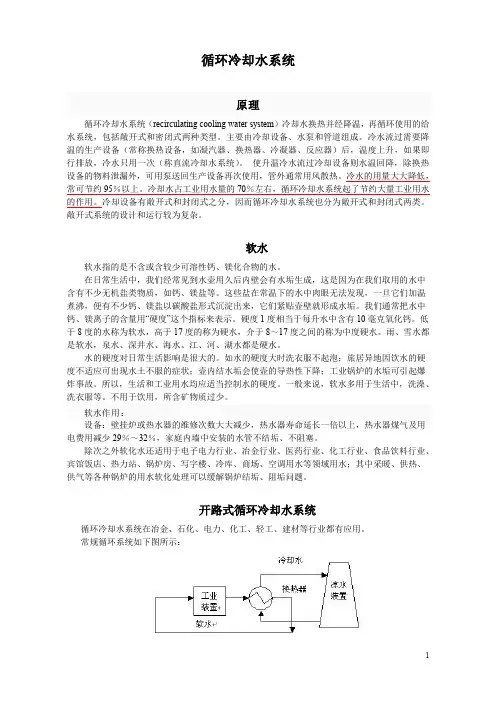

冷却循环水的开式闭式系统解析冷却循环水检测的循环水系统可分为封闭式(闭式)和敞开式（开式）两种。
闭式冷却水系统中，冷却水不暴露于空气中，水量损失很少，水中各种矿物质和离子含量一般不发生变化；开式循环水系统中，水的再冷却是通过冷却塔进行的，因此冷却水再循环过程中要与空气接触，部分水在通过冷却塔时还会不断被蒸发损失掉，因而水中各种矿物质和离子含量也不断被浓缩增加。
简单讲开式是敞开式，开放式，也就是冷却水与空气直接接触进行热交换，可通过以下方式体现：1.贮水池跟直流式有点相类似，只是人工造了一个池子，里面放点水，主要靠水的自然冷却（蒸发）来降温，约占总散热量的55%。
因此贮水池越大越好。
2.喷水池（喷泉）就是喷泉，把水用水泵喷到空气中从而达到散热的效果。
场地越开阔越好，同时也能美观厂区。
但是损耗比较大，约为1-5%。
3.水塔即一种塔式装置。
二、闭式循环水系统相对于开式，闭式冷却就是一次循环水不大面积与空气接触，相对隔离的系统。
闭式系统可分为两种：一种是被动式，也就是利用环境温度的空气作为根本热平衡的介质，冷却效果仍然会受到环境温度的影响。
降温下限是环境温度对应的湿球温度。
也是直接利用水塔来降温；另一种是主动式，比如带压缩机的冷水机，使用压缩机来为水降温，主要好处如下：1.可大大低于环境温度的湿球温度，即便在夏季热的时候，仍能提供4℃附近的冷水；2.目标温度精准可控，可以将水温设定在设备最适宜的温度附近，增强制冷效果，延长设备寿命；3.内循环系统污染少，使得维护周期大大延长，维护成本大大降低，有效保护了仪器设备。
