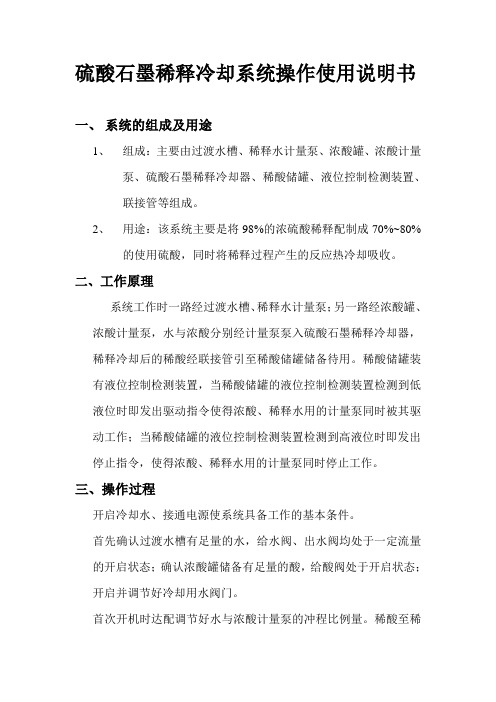

硫酸石墨稀释冷却系统操作使用说明书一、系统的组成及用途1、组成：主要由过渡水槽、稀释水计量泵、浓酸罐、浓酸计量泵、硫酸石墨稀释冷却器、稀酸储罐、液位控制检测装置、联接管等组成。
2、用途：该系统主要是将98%的浓硫酸稀释配制成70%~80%的使用硫酸，同时将稀释过程产生的反应热冷却吸收。
二、工作原理系统工作时一路经过渡水槽、稀释水计量泵；另一路经浓酸罐、浓酸计量泵，水与浓酸分别经计量泵泵入硫酸石墨稀释冷却器，稀释冷却后的稀酸经联接管引至稀酸储罐储备待用。
稀酸储罐装有液位控制检测装置，当稀酸储罐的液位控制检测装置检测到低液位时即发出驱动指令使得浓酸、稀释水用的计量泵同时被其驱动工作；当稀酸储罐的液位控制检测装置检测到高液位时即发出停止指令，使得浓酸、稀释水用的计量泵同时停止工作。
三、操作过程开启冷却水、接通电源使系统具备工作的基本条件。
首先确认过渡水槽有足量的水，给水阀、出水阀均处于一定流量的开启状态；确认浓酸罐储备有足量的酸，给酸阀处于开启状态；开启并调节好冷却用水阀门。
首次开机时达配调节好水与浓酸计量泵的冲程比例量。
稀酸至稀释冷却器经联接管接至稀酸储罐。
工作一定时间后用取样器在稀酸储罐内取样并用比重计检测比重；微调计量泵的冲程长度使之达到比重要求。
四、注意事项系统工作时应随时巡检观察稀释系统的输酸管道、阀门、计量泵联接头等有无泄漏，保持冷却水、稀释水的可靠供给。
使用过程中严禁击打稀释器，稀释器必须垂直安装使用，冷却水冷却流向为下进上出，药液流向为上进下出；计量泵严禁空泵运行，其运行操作员在工作中应穿戴防护用品，若不小心酸液接触人体应及时用清水冲洗干净，避免化学灼伤。
四川金钟环保科技有限公司。
SKG-300-3型汽轮发电机水系统使用维护说明书0EA〃466〃267目录1 系统说明------------------------------------------------------------------- 12 验收、吊运及储存------------------------------------------------------- 33 安装------------------------------------------------------------------------- 44 运行及检查维护---------------------------------------------------------- 45 信号系统------------------------------------------------------------------- 51 系统说明1.1 概述定子绕组冷却水系统是一个闭式循环系统。
本系统的特点及功能如下:(1) 采用高纯度冷却水通过定子线圈空心导线将定子线圈损耗产生的热量带出；(2) 用水冷却器带走高纯度冷却水从定子绕组吸收的热量；(3) 用旁路离子交换器对冷却水进行软化，降低其电导率；(4) 水系统中与绕组水接触的所有管道、阀门、设备、元件均采用不锈钢，材质1Cr18Ni9Ti；(5) 使用监测仪表及报警装臵等设备对冷却水的电导率、流量、压力及温度等进行连续的监控。
1.2 设计参数(见附表)1.3 发电机内部水系统冷却水通过外部总进水管进入位于发电机定子机座内的空心导线，然后从导线的另一端经汇流管进入水箱，进水管和出水管上部通过排气管相互连接，该排气管还可起防止虹吸作用。
排气管直接与水箱相连。
进出水管之间装有差压开关，用于指示通过定子线圈的水流压降并对不正常的压降发出报警信号。
在进水管和发电机定子机座之间还装有差压开关，差压开关的高压端接至定子机座内部，低压端与进水管(水压)相连。
循环冷却器使用说明书全文共四篇示例，供读者参考第一篇示例：循环冷却器使用说明书一、概述循环冷却器是一种常用的设备，用于降低工业和商业过程中产生的热量。
它通过传热介质循环流动，将热量从系统中移除，从而起到降温的作用。
本说明书将介绍循环冷却器的操作方法、注意事项以及常见故障排除方法，帮助用户更好地使用和维护设备。
二、操作方法1. 接通电源：首先要确保循环冷却器已经连接好电源并接通，确认电路正常。
2. 调节温度：根据实际需要，调节循环冷却器的工作温度，通常可以通过设备上的调节盘或数字控制面板进行设置。
3. 添加冷却介质：在循环冷却器的储冷槽中加入足够的冷却介质，注意不要过多或过少，以免影响设备的工作效果。
4. 启动设备：按下启动按钮，循环冷却器将开始工作。
在启动过程中，注意观察设备运行情况，确保正常运转。
5. 观察冷却效果：在设备工作一段时间后，可以通过观察被冷却物体的温度变化来评估设备的冷却效果，以便及时调整参数。
6. 关闭设备：当不需要使用循环冷却器时，按下停止按钮，将设备停止工作并断开电源。
三、注意事项1. 定期清洁：定期清洁冷却器内部和外部，避免灰尘和污垢堵塞散热器和管道，影响设备的散热效果。
2. 避免过载：避免长时间超负荷运行循环冷却器，以免损坏设备或影响其使用寿命。
3. 注重安全：操作设备时要注意安全，避免触电、烫伤等事故的发生。
在维护设备时，应断开电源并等待设备冷却后再进行操作。
4. 储存保养：当长时间不使用循环冷却器时，应将冷却介质清空，清洁设备并储存在干燥通风处，以免生锈或发霉。
四、常见故障排除方法1. 设备无法启动：检查电源是否接通，电路是否连接正常，启动按钮是否损坏，并及时更换损坏的部件。
2. 冷却效果不佳：检查冷却介质是否足够，设备是否清洁，管道是否堵塞，如果有问题及时清洁或更换部件。
3. 噪音过大：检查设备支撑是否牢固，运行过程中是否有异物进入导致噪音，及时清除问题。
4. 温度波动大：检查设备温度传感器是否损坏，导致温度显示不准确，及时更换故障部件。
模块化风冷热泵冷水机组技术说明书4、工作原理及系统构成4．1工作原理LSRFMI I I／LSFMI I I模块化风冷热泵冷水机组利用空气中低品位热量，借助压缩机系统，通过消耗部分电能，冬季将空气中的低品位热量‘‘取”出来，向室内供热；夏季把室内热量释放到空气中去，实现空调的目的；制冷原理：压缩机排出的高温高压的制冷剂气体进入风冷换热器中，通过与冷却介质空气的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入水冷桶式换热器，通过与冷冻水的热交换，吸收冷冻水的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于放热温度降低向外界提供冷量。
制热原理：压缩机排出的高温高压的制冷剂气体进入水冷换热器中，通过与冷冻水的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入风冷换热器，吸收空气的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于吸热温度升高向外界提供热量。
4．2系统构成模块化风冷热泵冷水机组系统原理图如下图所示，机组由全封闭涡旋压缩机、四通阀、风冷簇热器、单向阀、干燥过滤器、贮液器、膨胀阀、桶式换热器及保护装置等组成。
夏季运行时，制冷剂循环路线为：压缩机—四通阀—风冷换热器—贮液器—干燥过滤器—膨胀阀一桶式换热器—四通阀一压缩机；冬季运行时，经四通阀切换，制冷剂路线为：压缩机—四通阀—桶式换热器一贮液器—膨胀阀—风冷换热器—四通阀——压缩机4．2．1制冷系统4．2．1．1压缩机压缩机是制冷系统的心脏，通过压缩机的压缩作用，才能实现低品位能量向高品位能量的转换。
压缩机的效率直接决定了制冷系统能效比的高低。
LSRFMIII／LSFMIII系列模块化风冷热泵冷水机组每个模块单元配置二台至四台法国美优乐全封闭涡旋式压缩机。
电机为两极，50HZ，电压380V。
压缩机内设置有消声减震装置，压缩机底脚有橡胶减振器。
美优乐全封闭涡旋压缩机本身就具有很好的保护装置，而模块机组及其监控系统又对压缩机设有多种保护如；电机过热和过电流保护，高低压超限保护以及压缩机过载和缺相保护，为其提供了双重的保护。

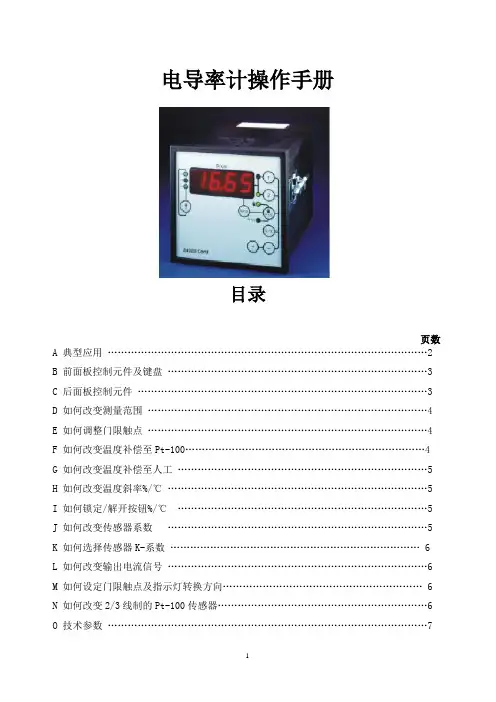

电导率计操作手册目录页数A 典型应用 (2)B 前面板控制元件及键盘 (3)C 后面板控制元件 (3)D 如何改变测量范围 (4)E 如何调整门限触点 (4)F 如何改变温度补偿至Pt-100 (4)G 如何改变温度补偿至人工 (5)H 如何改变温度斜率%/℃ (5)I 如何锁定/解开按钮%/℃ (5)J 如何改变传感器系数 (5)K 如何选择传感器K-系数 (6)L 如何改变输出电流信号 (6)M 如何设定门限触点及指示灯转换方向 (6)N 如何改变2/3线制的Pt-100传感器 (6)O 技术参数 (7)A．典型应用B．前面板控制及键盘No. 元件功能页数a . 状态灯门限触点1 (4)b . 按钮显示/改变门限触点1 (4)c . 状态灯门限触点2. (4)d . 按钮显示/改变门限触点2 (4)e . 状态灯手动温度补偿 (4)f . 切换 Pt100/手动温度补偿切换 (5)g . 状态灯内部Pt100传感器温度补偿 (5)h . 按钮显示/改变温度系数%/℃ (5)i . 按钮显示/改变温度 (5)j . 按钮 - …………………………………….…………………4，5k . 按钮 + …………………………………….…………………4，5l . 按钮改变量程 (4)m .状态灯自动量程 (4)n .状态灯量程（单位：mS） (4)o .状态灯量程（单位：μS） (4)C．后面板控制元件No. 元件功能页数1.开关1 无功能……………………………………………………… -2.开关 2 转换门限触点指示灯1 (6)3.开关 3 转换门限触点指示灯2 (6)4.开关 4 转换门限触点1 (6)5.开关 5 转换门限触点2 (6)6.开关 6 信号电流输出0﹍20mA/4﹍20mA (6)7.开关 7 2-或3-线制的Pt-100传感器 (6)8.开关 8 锁定/解开按钮%/℃ (5)侧面板上的功能开关：开关 1 On：无功能开关 1 Off：无功能开关 2 On：转换的门限触点指示灯1 开关 2 Off：正常的触点指示灯1 开关 3 On：转换的门限触点指示灯2 开关 3 Off：正常的触点指示灯2 开关 4 On：转换的门限触点1 开关 4 Off：正常的门限触点1 开关 5 On：转换的门限触点2 开关 5 Off：正常的门限触点2 开关 6 On：电流输出 4﹍20mA 开关 6 Off：电流输出 0﹍20mA 开关 7 On： 2线制的Pt-100传感器开关 7 Off： 3线制Pt-100传感器开关 8 On：锁定按钮%/℃开关 8 Off：解开按钮%/℃D．如何改变测量范围利用按钮↑（I .）可以改变测量范围。
