• 监管部门职责：负责监督和管理深基坑施工安全工作，确保施工符合相关法规和标准
• 监管要求：对施工单位进行资质审查，确保其具备相应的施工能力和技术水平；对施工现场进行 定期检查，及时发现和排除安全隐患；对违反规定的行为进行处罚，确保施工安全 我正在写一份 主题为“千里江山图诗歌鉴赏”的PPT,现在准备介绍“诗歌鉴赏”,请帮我生成“诗歌主题”为标 题的内容 诗歌主题
降水措施：井点降水、明沟排水 等
降水与排水设备选择与布置
添加标题
添加标题
添加标题
添加标题
排水措施：设置排水沟、集水井 等
降水与排水过程中的安全注意事 项
土方开挖与运输管理
开挖前准备：熟悉 图纸，制定开挖方 案，准备开挖设备 和材料

第五章 深基坑工程设计
降水和抗浮要求
◆ 设计降水系统时，必须考虑坑 内外降水对邻近建筑物、构筑 物、道路、地下管线等可能产 生的不利影响，并有相应的措 施避免造成结构性损坏
◆ 建筑物设计单位应进行工程抗 浮验算，建筑施工图中应明确 基坑停止降水时的层数
深基坑工程管理培训课件(PPT40页)工 作培训 教材工 作汇报 课件管 理培训 课件安 全培训 讲义PP T服务 技术
第四章 深基坑工程地质勘察
勘察地质报告
勘察单位在地质报告中，对围护结构的选型、地下水控 制方法、水位变化对围护结构和基坑周边环境的影响、 现场监测的项目、开挖过程中应注意的问题及防治措施 等提出建议。
深基坑工程管理培训课件(PPT40页)工 作培训 教材工 作汇报 课件管 理培训 课件安 全培训 讲义PP T服务 技术
深基坑工程管理培训课件(PPT40页)工 作培训 教材工 作汇报 课件管 理培训 课件安 全培训 讲义PP T服务 技术
深基坑工程管理培训课件(PPT40页)工 作培训 教材工 作汇报 课件管 理培训 课件安 全培训 讲义PP T服务 技术
第五章 深基坑工程设计
设计方案
◆ 深基坑工程设计方案应当包 括围护结构、挖土、降水、 环境保护、监测等内容，并 符合规定的设计文件编制深 度的要求
本规定所称深基坑工程，包括 工程勘察、围护结构设计、围 护结构施工、地下水控制、基 坑监测、土方挖填等内容
第一章 总 则
坍塌事故主要原因
放坡不够，没按土的类别和坡度的容许值，按规定的 高宽比进行放坡
第一章 总 则
基坑边坡顶部超载或由于震动，破坏了土体的内聚力， 引起土体结构破坏
施工方法不正确，开挖程序不对、超标高挖土、支撑 设置或拆除不正确、或排水措施不力及解冻时造成坍 塌

基坑降排水：深基坑安全事故中，约90％的事故与水压力有关，在施工过程中要对 水有正确的认识并给予高度的重视。水压力会使土体产生渗流现象，渗流会破坏土体： 一是在渗流力的作用下，土体颗粒流失或局部土体产生移动； 二是由于渗流作用水压力 发生变化使土体或结构物失稳。故要高度重视基坑排水问题。
基坑监测：基坑从开挖至基坑回填期间都必须对基坑进行监测，基坑监测需对支护 结构和周边环境进行监测。基坑监测对基坑支护状态进行及时预报，通过对监测数据的 分析，可确保基坑内的人、机、物的安全，也可为后续工作提供可靠的保障。然而，实 际施工中，管理人员为降低基坑运行成本，往往未请第三方单位基坑进行实时监测，当 基坑一旦出现变形预警值时，往往会错过最佳抢险时间，从而造成巨大的经济损失。本 项目需要第三方检测机构时时监测。
JGJ311-2013
6
2.0.2
土石方工程应编制专项施工安全方案，并严格按照方案实施。
7
2.0.3
施工前应针对安全风险进行安全教育及安全技术交底。特种作业人员必须持证上岗，
《建筑施工土石方
机械操作人员应经过专业技术培训。
8
工程安全技术规范》 JGJ180-2009
2.0.4
施工现场发现危及人身安全和公共安全的隐患时，必须立即停止作业，排除隐患后方 可恢复施工。
土方开挖：重点关注开挖顺序，开挖坡度，严禁超挖； 基坑边坡支护：根据支护形式重点监督支护质量，本项目重点关注钢筋的间距、搭 接、喷浆厚度、坡顶位移监测； 基础施工：重点关注基坑降排水、周边环境、基坑监测； 地下室结构施工：重点基坑降排水、基坑监测、临边洞口及交叉作业防护； 基坑回填：重点监督回填顺序、交叉作业、文明施工。 基坑从开挖至回填整个施工期，都要严格按照方案执行，方案就是最好的指导手 册，否则一个环节出现问题且未得到解决，那就埋下了一个隐患。多个这样的隐患一旦 发生连锁反应就造成事故的发生。（本项目基坑坡顶、二级放坡平台钢筋搭接不满足方 案要求；基坑底排水沟、集水井施工滞后，排水不畅，基坑底长期泡水）

基坑降排水：深基坑安全事故中，约90％的事故与水压力有关，在施工过程中要对 水有正确的认识并给予高度的重视。水压力会使土体产生渗流现象，渗流会破坏土体： 一是在渗流力的作用下，土体颗粒流失或局部土体产生移动； 二是由于渗流作用水压力 发生变化使土体或结构物失稳。故要高度重视基坑排水问题。
基坑监测：基坑从开挖至基坑回填期间都必须对基坑进行监测，基坑监测需对支护 结构和周边环境进行监测。基坑监测对基坑支护状态进行及时预报，通过对监测数据的 分析，可确保基坑内的人、机、物的安全，也可为后续工作提供可靠的保障。然而，实 际施工中，管理人员为降低基坑运行成本，往往未请第三方单位基坑进行实时监测，当 基坑一旦出现变形预警值时，往往会错过最佳抢险时间，从而造成巨大的经济损失。本 项目需要第三方检测机构时时监测。
支
护
在饱和含水层（特别是有砂层、粉砂层或者其他的夹层等透水性较好的地层），由于围护墙的止水效
果不好或止水结构失效，致使大量的水夹带砂粒涌入基坑，从而导致基坑侧壁破坏。
对可能影响基坑稳定性的地下管线进行重点调查
经验教训
对影响基坑稳定性的地下水进行重点调查 对影响基坑稳定性的特殊土体进行重点勘察
对施工场地环境条件限制进行重点建议
1
一、基坑工程概念
2
二、基坑工程风险管控
3
三、基坑工程事故类型
4 四、基坑工程安全专项规范
5 五、施工组织设计

6 六、围护结构施工质量控制
7
七、地下水处理
8
八、基坑开挖与支撑
9 10
九、重视监控量测 十、隐患排查治理
基坑事故分类
基坑周边环境破坏
基坑支护体系破坏
土体渗透破坏
其他原因引起事故

排桩 连续墙
钢筋混凝土连续墙
钢板桩

水泥土墙
格构式水泥土墙 墙中有桩 SMW工法

放坡 土钉
土钉+锚杆+坡前桩
双排桩
计算模型
2019
4/20 4
单元计算→基本信息

基坑等级 尺寸参数
基本信息
内力计算方法 规范规程和基坑等级 尺寸参数

嵌固深度计算
材料抗力=配筋面积×钢筋强 度设计值
内撑
材料抗力=内撑截面积×内撑 用户交互，可用基坑规程附录C.2的 材料抗压强度设计值×与工程 公式计算（只适用于对撑）； 形式有关的调整系数 ×与内撑 长细比有关的调整系数 注： 1.锚杆与锚索的区别在于，前者用钢筋，后者用钢绞线； 2.锚杆锚索受拉，内撑受压，所以计算材料抗力时，锚杆锚索 用抗拉强度设计值，内撑用抗压强度设计值； 3.刚性铰的刚度无限大，可用来模拟刚性楼板； 4.楼板也可用内撑模拟。
2019
16
单元计算→计算项目
刚度折减系数：默认值0.85是参照 《建筑桩基规范》JGJ94-94第53页 公式中的系数
内力位移计算
桩配筋计算
锚杆计算
2019
17
单元计算→内力位移
地表沉降曲线三种计算方法出自《基坑工 程手册》p215。 查看土压力中 的土压力是单 支反力： 锚杆或内 撑的内力 标准值。 位米的； 工况图中的土 压力是实际宽 度的； 如果桩间距是 1米时，两者 一样。 蓝色：弹性法；红色：经典法 双排桩特殊
冠梁刚度估算
冠梁参数

冠梁参数
水平集中力
放坡

交互台宽和坡高，坡度自 动生成

（50）上海， 基坑宽 10m， 长度超过
200m，开挖 深度 10m 左 右
23
地下连续 墙，宽度 80cm，长 度 20m
两道钢筋混 凝土支撑
挖土接近设计标高 时 12 幅地下连续 墙发生整体滑移， 坑底隆起，第二道 支撑大部分剪断， 第一道支撑拉脱跌 落，坑外地面下沉 最大达 4m
被动区抗力 不足，土体 失稳
围护结构的受力性能与材料密切有关。 用水泥搅拌桩做成的坝体是刚性的、自 立式的。用钢材或钢筋混凝土制成的围 护结构是柔性的，一般需要采用支锚体 系来维持其稳定。但钢筋混凝土地下连 续墙也可以做成如图所示的重力式围护 结构；水泥搅拌桩可以加劲性的型钢成 为柔性的围护结构（SMW工法），也可 以用作柔载； 6. 深基坑设计表达式及安全控制标准；
深基坑工程的技术要求
深基坑工程是指包括基坑开挖、降水和 支护结构设计、施工与监测在内的总称。 支护结构则由包括具有挡土、止水功能 的围护结构和维持围护结构平衡的支、 锚体系两部分组成；支、锚体系是指内 支撑体系或锚杆体系，内支撑体系由支 撑、围檩和立柱等构件组成，锚杆体系 则由锚杆、腰粱和台座等组成。
坑底隆起
坑底隆起是指坑底土体产生向上的塑性变形。 基坑开挖以后，坑底向上位移的原因有两种， 一是卸载引起的回弹，其数值较小；另一种 是在开挖引起的压力差作用下土体中产生的 塑性变形，这种变形如果数量较大，表示土 体中的塑流已经比较严重，如果围护结构和 内支撑能形成整体性好的体系，则塑流仅引 起坑外地面下沉，影响环境安全；如果是自 立式结构或节点强度差的支撑体系，隆起可 能是整体失稳的前兆；如果稳定性不能得到 有效的控制，就会发生整体性失稳。

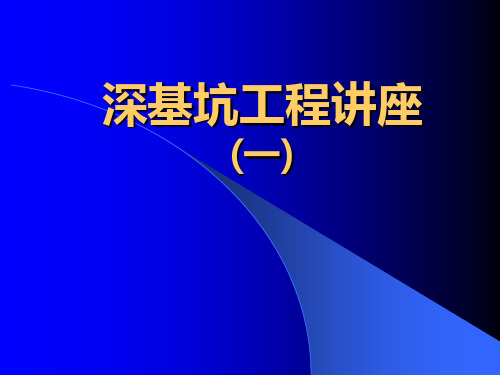

深基坑工程讲座
(一)
内容
深基坑工程总论 深基坑工程方案设计 深基坑工程设计计算 深基坑工程施工图设计

11
基坑围护设计专家论证意见及设计修改回复
12
其他相关附件、图表
8
二 文字部分
1
编制依据
场地岩土工程勘察报告 工程主体和支护设计单位提供的施工图及其他相关文件，包括设计交 底文件、图纸会审纪要、支护设计方案的专家论证意见及设计回复反馈意 见等。 经审批的工程施工组织设计、施工方案。 现行国家、行业、湖北省的相关标准以及本市的地方规定；原则上湖 北省已制订有效标准的不再采用其他省市同类的标准。 政府颁布的相关法律、法规和规范性文件。 企业内部管理体系文件、程序性文件等。
地下水类型及埋藏条件，地下水位及其变化幅度，承压含 水层渗透性及其渗透系数、影响半径等水文地质参数。
对于基坑平面尺寸较大且地层变化较大的场地，宜绘制沿 基坑周边的地层展开剖面图。
12
前进村站——工程水文地质条件
填土层
3-2黏土层 4-1粉细砂
车站底板
10-1粉质粘土
连续墙底面线
3-5粉质粘土 夹粉土、粉砂
内容
1、基坑支护体系是临时结构，安全储备较小，具有较大的风险性。基坑工程施工过 程中应进行监测，并应有应急措施。在施工过程中一旦出现险情，需要及时抢救。 在开挖深基坑时候注意加强排水防灌措施，风险较大应该提前做好应急预案。
2、基坑工程具有很强的区域性。如软粘土地基、黄土地基等工程地质和水文地质条 件不同的地基中基坑工程差异性很大。同一城市不同区域也有差异。基坑工程的支护 体系设计与施工和土方开挖都要因地制宜，根据本地情况进行，外地的经验可以借鉴， 但不能简单搬用。
杂填土 素填土 粉质黏土夹粉土 黏土 粉质黏土夹粉土 粉质黏土夹粉砂、
粉土 粉细砂 中细砂 含黏性土卵石 粉质粘土
粉质黏土夹碎砾石

五、拆除工程 可能影响行人、交通、电力设施、通讯设施或其它建、构筑物安全的拆除工程。 六、暗挖工程 采用矿山法、盾构法、顶管法施工的隧道、洞室工程。 七、其它 （一）建筑幕墙安装工程。 （二）钢结构、网架和索膜结构安装工程。 （三）人工挖孔桩工程。 （四）水下作业工程。 （五）装配式建筑混凝土预制构件安装工程。 （六）采用新技术、新工艺、新材料、新设备可能影响工程施工安全，尚无国家、行业及地方技术标准的 分部分项工程。
深基坑工程施工培训
危大和超危工程范围
根据住建部第37号令《危险性较大的分部分项工程安全管理规定》和建质办（2018）31号关于实
施《危险性较大的分部分项工程安全管理规 定》有关问题的通知的规定，危大和超危工程范围如下：
危险性较大的分部分项工程范围
一、基坑工程 （一）开挖深度超过3m（含3m）的基坑（槽）的土方开挖、支护、降水工程。 （二）开挖深度虽未超过3m，但地质条件、周围环境和地下管线复杂，或影响毗邻建、构筑物安全的基坑 （槽）的土方开挖、支护、降水工程。 二、模板工程及支撑体系 （一）各类工具式模板工程：包括滑模、爬模、飞模、隧道模等工程。 （二）混凝土模板支撑工程：搭设高度5m及以上，或搭设跨度10m及以上，或施工总荷载（荷载效应基本 组合的设计值，以下简称设计值）10kN/m2及以上，或集中线荷载（设计值）15kN/m及以上，或高度大于支 撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。 （三）承重支撑体系：用于钢结构安装等满堂支撑体系。 三、起重吊装及起重机械安装拆卸工程 （一）采用非常规起重设备、方法，且单件起吊重量在10kN及以上的起重吊装工程。 （二）采用起重机械进行安装的工程。 （三）起重机械安装和拆卸工程。
四、脚手架工程 （一）搭设高度50m及以上的落地式钢管脚手架工程。 （二）提升高度在150m及以上的附着式升降脚手架工程或附着式升降操作平台工程。 （三）分段架体搭设高度20m及以上的悬挑式脚手架工程。

（2）土方工程施工前，应对降水、排水措施进行设计，系统应经检查和试运转，
一切正常时方可开始施工。
（3）对围护结构的验收合格后方可进行土方开挖。
➢ 基坑支护的作用，主要是挡土、止水。
➢ 基坑工程现行标准：
➢ 国家行业标准《建筑基坑支护技术规程》（JGJ 120-2021）浙 江省标、成都市标、上海市标等。
深基坑的开挖过程是基坑开挖面上的卸荷过程
由于卸荷会起坑底土体产生以向上为主的位移。同 时也引起围护墙在两则土压力的作用下产生水平位 移和因此而产生的围护墙外侧地层土体的移动，引 起深基坑周围建筑物、地下管线，交通道路等的变 形，甚至会严重影响其安全使用。
现场抽检桩砼施工质量堪忧
事故造成不良社会影响
2、基坑支护施工技术与安全检查要点 建筑基坑支护技术规程 JGJ120-2021
2.1 基坑支护的一般规定 2.2 机械成孔混凝土灌注桩 2.3 人工挖孔混凝土灌注桩 2.4 锚杆及土钉工程 2.5 钢或混凝土支撑系统
2.1 基坑支护的一般规定
排桩或地连墙
➢ 内撑式支护结构
各种内支撑的特点
平面尺寸不大，且长短边长相差不多的基坑宜布置角撑。 开挖土方空间较大，但变形控制要求不能很高。
钢支撑和钢筋混凝土支撑均可布置；支撑受力明确，安全稳 定，有利于墙体的变形控制，但开挖土方较为困难。
多采用钢筋混凝土支撑；中部形成大空间，有利于开挖土方 和主体结构施工。
➢ 基坑工程施工前应具备的技术资料： 基坑支护设计施工图； 施工组织设计（含应急措施）；
现场监测技术方案。
➢ 支护结构稳定性验算（1）
支护结构稳定性验算（2）
hd1.20(hhw)a
抗渗验算图式
➢ 施工控制要点

边坡工程
特点是不利于控制边坡变形，土方开
支 护
挖后边坡稳定较Βιβλιοθήκη 时不应采用。采用重力结式挡墙时，土质边坡高度不宜大于10m，
构 常
岩质边坡高度不宜大于12m。
用
形
式
重力式挡墙材料可使用浆砌块石、条
边坡工程
塌滑区示意图
边坡工程
5 边坡支护结构的常用形式
建筑边坡支护结构形式应考虑场地地质和环境条件、边坡高度、边 坡侧压力的大小和特点、对边坡变形控制的难易程度以及边坡工程安全 等级等因素。
常用的形式有重力式挡墙、悬臂式挡墙、扶壁式挡墙、桩板式挡 墙、板肋式或格构式锚杆挡墙、排桩式锚杆挡墙、岩石锚喷支护、坡 率法，其中锚拉式桩板式挡墙、板肋式或格构式锚杆挡墙、排桩式锚杆 挡墙属于有利于对边坡变形进行控制的支护形式，其余支护形式均不利 于边坡变形控制。
引言
基坑工程的特点
1、安全储备小、风险大。 一般情况下，基坑工程作为临时性措施，基坑围护体系在设计时有些荷载 （如地震荷载）不加考虑，相对永久结构而言，在强度、变形、防渗、耐久性等 方面的要求较低一些，安全储备要求小一些，加上建设方对基坑工程认识上的偏 差，为降低工程费用，对设计提出一些不合理要求，实际的安全储备可能会更小。 因此，基坑工程具有较大的风险性，必须有合理的应对措施。 2、制约因素多。 基坑工程与自然条件的关系密切，设计施工中必须全面考虑气象、工程地质 及水文地质条件及其在施工过程中的变化，充分了解工程所处的工程地质及水文 地质、周边环境与基坑开挖的关系及相互影响。
2 边坡工程
①使用年限 ②专家论证 ③边坡工程安全等级 ④边坡塌滑区 ⑤边坡支护结构常用形式 ⑥边坡工程滑坡防治
边坡工程
1 使用年限
