GGD系列低压配电柜技术规范、概述1、1 GGD型交流低压配电柜就是根据能源部、广大电力用户及设计部门得要求,本着安全、经济、合理、可靠得原则设计得低压开关柜。
1、2本开关柜具备以下特点:分断高、动热稳定性好、电气方案灵活、系列性、实用性强、防护等级高等。
1、3 本技术规范引用了GGD型低压开关柜《技术条件》。
2、引用标准2、1 GB7251、1-97《低压成套开关设备》;2、2 IEC439《低压成套设备与开关设备》;2、3 GB/T4942、2-93《低压电器外壳防护等级》。
3、设备运行环境3、1周围空气温度,上限+40°C,下限-15°C。
3、2海拔高度,不大于1500m。
3、3环境相对湿度:日平均不大于60%,月平均不大于90%。
(20℃时)3、4 地震烈度:不超过8度。
(中国12级度标准)3、5耐受地震能力:(承受三相正弦波,水平面与垂直加速度同时作用)水平:0、25g;垂直:0、125g;正弦波持续时间:5周波;安全系数:动态1、67;静态:3、5;4、电气性能4、1额定工作电压: 400V;4、2 额定电流: 1000A,1600A,3150A;4、3额定短路开断电流:15kA,30kA,50kA;4、4 额定短时耐受电流(1S):15kA,30kA,50kA;4、5额定峰值耐受电流:30kA,63kA,105kA。
4、结构性能5、1外形尺寸5、1、1 柜高尺寸系列:2200mm;5、1、2 柜宽尺寸系列:600,800,1000,1200mm;5、1、3柜深尺寸系列:600,800mm。
5、2防护等级5、2、1 正常使用环境: IP30;5、2、2 特殊作用环境: IP40。
5、3涂装5、3、1涂装采用环氧树脂粉末静电喷涂。
5、3、2颜色:驼灰色、整体单色调。
5、4结构设计5、4、1开关柜柜体结构就是采用通用柜得形式,选用优质冷轧钢板制造。
构架用8MF冷弯型钢局部焊接组装而成,由构架零件及型钢配装,从而保证了柜体得精度与质量。
低压配电柜技术规范1.总则1.1本规范书提出最低限度的技术要求,未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,制造厂商保证提供符合本规范书和有关最新标准的高质量产品. 包括技术指标、性能、结构、试验以及资料交付和技术文件等要求.1.2本规范书所使用的标准,如与需方报执行的标准发生矛盾时按较高标准执行.2.设备规范2.1名称:高级型低压固定式开关柜2.2型号:GGD型2.3电气参数2.3.1绝缘水平和额定工作电压a.主电路绝缘水平:工频2500V(1分钟);b.主电路额定工作电压:交流400V;660V;c.频率:50HZ.2.3.2辅助电路额定工作电压a.交流:400V、230V;2.3.3额定电流a.母线额定电流:2500A(MAX);b.支母线额定电流:1400A.2.3.4额定短时耐受电流a.主母线结构在规定的试验条件下,1S内所能承受的电流值为100KA(有效值).b.中性母线结构在规定的条件下,1S内所能承受的电流值为50KA(有效值).c.保护接地导体在规定的试验条件下,1S内所能承受的电流值为30KA(有效值).2.3.5额定峰值耐受电流主母线及支母线结构在规定的试验条件下,所能承受的短路电流峰值140KA.2.3.6作为保护元件(如断路器熔断器)在额定工作电压和规定的试验条件下的分断能力不应小于主母线的额定短时耐受电流80KA(有效值).3. 技术标准3.1引用标准《低压成套开关设备和控制设备》 GB7251-2005试验依据标准:GB7251.3-2006 注:低压成套开关设备和控制设备第三部分;对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊要求(idt IEC439-3:2001)《塑料燃烧性能实验方法,水平法和垂直法》GB/T2408-1996《电工成套装置的导线颜色》 GB/T2681-1981《电工成套装置中的指示灯和按钮》 GB/T2681-1981《人-机界面标志标识的基本和安全规则,指示器和操作器的编码规则》 GB/T4025-2003《外壳防护等级(IP代码)》 GB4208-1983质量体系符合GB/TI9901-94,ISO9001-94标准。
表1
标记处数更改文件号签字日期标记处数更改文件号签字日期
图1 图2 处数 更改文件号 签字 日期 更改文件号 签字 日期绝缘支撑间距
表2
5.4二次接线作
5.4.1 准备工作:
5.4.1.1 看清图纸要求和图上设备符号是否与实物符合,并按电器元件的安装位置的接点,考虑适当线路的行法。
图3 图4
5.5标牌、铭牌安装
装配前准备,根据配置清单要求选择标牌、铭牌数量及规格。
5.5.1铭牌用4*12抽芯铆钉下图所示尺寸铆装。
5.5.2按规范《铭牌和标识加工、安装工艺守则》制作。
眉头粘贴要平,齐;铭牌用4*12抽芯铆钉铆接,如图5,6。
自检:铭牌内容与有效的“中国强制性产品认证印刷
图5
铭牌字迹要清晰
图6
处数更改文件号签字日期标记处数更改文件号签字。
低压配电柜技术规范1.总则1。
1本规范书提出最低限度的技术要求,未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,制造厂商保证提供符合本规范书和有关最新标准的高质量产品. 包括技术指标、性能、结构、试验以及资料交付和技术文件等要求。
1。
2本规范书所使用的标准,如与需方报执行的标准发生矛盾时按较高标准执行。
2.设备规范2.1名称:高级型低压固定式开关柜2。
2型号:GGD型2。
3电气参数2。
3.1绝缘水平和额定工作电压a.主电路绝缘水平:工频2500V(1分钟);b.主电路额定工作电压:交流400V;660V;c.频率:50HZ。
2。
3.2辅助电路额定工作电压a.交流:400V、230V;2。
3。
3额定电流a.母线额定电流:2500A(MAX);b.支母线额定电流:1400A。
2。
3。
4额定短时耐受电流a.主母线结构在规定的试验条件下,1S内所能承受的电流值为100KA(有效值)。
b.中性母线结构在规定的条件下,1S内所能承受的电流值为50KA(有效值).c.保护接地导体在规定的试验条件下,1S内所能承受的电流值为30KA(有效值).2.3.5额定峰值耐受电流主母线及支母线结构在规定的试验条件下,所能承受的短路电流峰值140KA.2。
3.6作为保护元件(如断路器熔断器)在额定工作电压和规定的试验条件下的分断能力不应小于主母线的额定短时耐受电流80KA(有效值)。
3。
技术标准3。
1引用标准《低压成套开关设备和控制设备》 GB7251-2005试验依据标准:GB7251.3—2006 注:低压成套开关设备和控制设备第三部分;对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求(idt IEC439—3:2001)《塑料燃烧性能实验方法,水平法和垂直法》GB/T2408-1996《电工成套装置的导线颜色》 GB/T2681-1981《电工成套装置中的指示灯和按钮》 GB/T2681—1981《人—机界面标志标识的基本和安全规则,指示器和操作器的编码规则》 GB/T4025—2003《外壳防护等级(IP代码)》 GB4208—1983质量体系符合GB/TI9901—94,ISO9001—94标准.符合IEC—439—1(1985)标准,UTE63—410标准。
GGD型交流低压配电柜技术规范1.概述1.1 GGD型交流低压配电柜是根据能源部、广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的低压开关柜。
1.2 本开关柜具备以下特点:分断高、动热稳定性好、电气方案灵活、系列性、实用性强、防护等级高等。
1.3 本技术规范引用了GGD型低压开关柜《技术条件》,并反映了我公司应标产品的实际水平。
2.引用标准2.1 GB7251.1-97《低压成套开关设备》;2.2 IEC439《低压成套设备和开关设备》;2.3 GB/T4942.2-93《低压电器外壳防护等级》。
3.设备运行环境3.1周围空气温度,上限+40°C,下限-15°C。
3.2海拔高度,不大于1500m。
3.3 环境相对湿度:日平均不大于60%,月平均不大于90%。
(20℃时)3.4 地震烈度:不超过8度。
(中国12级度标准)3.5耐受地震能力:(承受三相正弦波,水平面和垂直加速度同时作用)水平:0.25g;垂直:0.125g;正弦波持续时间:5周波;安全系数:动态 1.67;静态:3.5;4.电气性能4.1 额定工作电压:380V;4.2 额定电流:1000A,1600A,3150A;4.3 额定短路开断电流:15kA,30kA,50kA;4.4 额定短时耐受电流(1S):15kA,30kA,50kA;4.5 额定峰值耐受电流:30kA,63kA,105kA。
5.结构性能5.1 外形尺寸5.1.1 柜高尺寸系列:2200mm;5.1.2 柜宽尺寸系列:600,800,1000,1200mm;5.1.3 柜深尺寸系列:600,800mm。
5.2 防护等级5.2.1 正常使用环境:IP30;5.2.2 特殊作用环境:IP40。
5.3 涂装,也可由买方选择。
5.4结构设计,选用宝钢优质冷轧钢板制造。
构架用8MF冷弯型钢局部焊接组装而成,由构架零件及型钢配装,从而保证了柜体的精度和质量。
GGD 型配电柜作业指导书一、总则本指导书适用于 GGD 型配电柜,作为生产装配过程中的工艺指导。
二、引用标准《主回路(一次回路)配线工艺守则》 Q/ON-OFF-GY-01 《辅助回路(二次回路)配线工艺守则》 Q/ON-OFF-GY-02 《低压电器安装工艺守则》 Q/ON-OFF-GY-03 《接地保护电路安装工艺守则》 Q/ON-OFF-GY-04 《线端热缩管加工工艺》 Q/ON-OFF-GY-06 三、工艺要求说明:GGD 型配电柜为外购柜体。
说明:1.在实施生产作业之前,生产人员要详细的阅读该产品的电装技术说明和电气原理图。
2.领用柜体时,要检查以下项目: ---柜体表面无划痕。
---门铰链合适,有无蹭漆现象。
---接地柱,走线支架,母线夹等结构附件数量是否齐全。
如有问题及时通知库管员,由库管员通知结构检验员。
3. 领用元器件时,要注意以下事项: ---严格核对《材料表》与实发数量。
---认真检查元器件的规格型号是否与《材料表》相符。
1. 元件安装GGD 型配电柜结构架用 8MF 冷弯型钢板局部焊接组装而成,零部件按模块原理设计,并有具有 相离孔距 20mm 的模数安装孔。
1.1 分工一次配线工负责安装主回路元件、配电柜内辅助回路元件,二次配线工负责安装仪表门上的辅 助回路元件。
元件安装的注意事项:1. 在元件安装时,依据元件布置图进行布件,如果有异议,比如依据元件布置图安装元件排列不下,与元件布置图不相符时,飞弧距离、电器间隙及爬电距离达不到要求, 用户的进出线困难等问题,找项目工程师或工艺负责人协商,有项目工程师的签字 认可。
2. 在元件安装的过程中,注意核对元器件的型号(电压、电流)1.2 元件安装1.2.1 元件安装时有元件布置图的依据元件布置图进行安装。
1.2.2 元件安装时,如果没有元件布置图,依据电气原理图布件时,要综合考虑柜体的安装方式,用户的进出线要求,空开、接触器的飞弧距离,一次配线所需要的空间,确定 N 、PE 排的安装位 置等。
GGD型配电柜一、总则本指导书适用于GGD型配电柜,作为生产装配过程中的工艺指导。
二、引用标准《主回路(一次回路)配线工艺守则》 Q/ON-OFF-GY-01《辅助回路(二次回路)配线工艺守则》 Q/ON-OFF-GY-02《低压电器安装工艺守则》 Q/ON-OFF-GY-03《接地保护电路安装工艺守则》 Q/ON-OFF-GY-04《线端热缩管加工工艺》 Q/ON-OFF-GY-06三、工艺要求说明:GGD型配电柜为外购柜体。
说明:1.在实施生产作业之前,生产人员要详细的阅读该产品的电装技术说明和电气原理图。
2.领用柜体时,要检查以下项目:---柜体表面无划痕。
---门铰链合适,有无蹭漆现象。
---接地柱,走线支架,母线夹等结构附件数量是否齐全。
如有问题及时通知库管员,由库管员通知结构检验员。
3. 领用元器件时,要注意以下事项:---严格核对《材料表》与实发数量。
---认真检查元器件的规格型号是否与《材料表》相符。
1.元件安装GGD型配电柜结构架用8MF冷弯型钢板局部焊接组装而成,零部件按模块原理设计,并有具有相离孔距20mm的模数安装孔。
1.1分工一次配线工负责安装主回路元件、配电柜内辅助回路元件,二次配线工负责安装仪表门上的辅助回路元件。
元件安装的注意事项:1. 在元件安装时,依据元件布置图进行布件,如果有异议,比如依据元件布置图安装元件排列不下,与元件布置图不相符时,飞弧距离、电器间隙及爬电距离达不到要求,用户的进出线困难等问题,找项目工程师或工艺负责人协商,有项目工程师的签字认可。
2. 在元件安装的过程中,注意核对元器件的型号(电压、电流)。
1.2元件安装1.2.1元件安装时有元件布置图的依据元件布置图进行安装。
1.2.2元件安装时,如果没有元件布置图,依据电气原理图布件时,要综合考虑柜体的安装方式,用户的进出线要求,空开、接触器的飞弧距离,一次配线所需要的空间,确定 N、PE排的安装位置等。
GGD交流低压配电柜运行、维护说明书安装、操作手册特变电工集团衡阳电气装备有限公司目录1 产品概述 (1)2 环境条件 (1)3 型号含义 (1)4 技术参数 (1)5 结构功能 (1)6 安装、检查与试验 (4)7 常见问题及故障处理 (5)8 日常巡视与维护 (7)1 产品概述GGD型交流低压配电柜适用于发电厂、发电站、工矿企业等电力用户作为交流50Hz,额定工作电压400V,额定工作电流3150A的配电系统动力,照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便, 系列性、实用性强, 结构新颖、防护等级高等特点。
2 环境条件2.1 周围空气温度为-5℃~+40℃,24小时内平均温度不得高于+35℃,超过时,需要根据实际情况降容运行;2.2 相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较大的相对湿度,如+20℃为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响,日平均值不大于95%,月平均值不大于90%;2.3 水蒸汽日平均值不大于2.2*10-3Mpa,月平均值不大于1.8*10-3Mpa;2.4 设备安装时与垂直面的倾斜度不超过5度;2.5 地震烈度不超过8度;2.6 无经常性的剧烈振动;2.7 周围空气应不受腐蚀性或可燃气体、水蒸气等的污染;2.8 当使用环境特殊或有其它要求时需与制造厂协商。
3 型号含义主电路方案代号设计序号(1:分断能力15kA ;2:30kA ;3:50kA )电力用柜电气元件固定安装、接线 配电柜4 技术参数5 结构功能5.1 GGD 柜主要采用国外先进的或国内已能批量生产的较先进的电器元件,如CW1、HSW1、DW15、CM1、HSM1等,同时也根据经济、合理的原则,在充分考虑可行性的前提下保留了部分可用的老产品,不选用已淘汰的产品。
2021年版配电柜安装指导规则ggd【实用版】目录1.配电柜概述2.ggd 配电柜的特点3.2021 年版配电柜安装指导规则4.安装注意事项5.总结正文一、配电柜概述配电柜是电力系统中对电路进行控制、保护、测量和供电的重要设备,广泛应用于发电厂、变电站以及厂矿企业等电力使用者。
其中,ggd 配电柜是 ggd 型交流低压配电柜的一种,主要用于稳定接线低压配电,分为GGD1、GGD2 以及 GGD3 三大类,分段电流能力不同。
ggd 配电柜具有动热稳定性佳、构造新颖合理以及防护等级高等优势。
二、ggd 配电柜的特点1.灵活性:ggd 配电柜采用通用柜的方式,可以灵活地与其他性能的柜体拼接安装成低压配电系统。
2.高质量:柜体构架使用 2.5 毫米的冷弯型钢部分焊接组装制成,柜体用 1.5 毫米的冷轧钢板冲压焊接制成,确保柜子的精度和质量。
3.通用性:采用 20 毫米的模数的安装孔,可满足多种构造方式的需求,无需专门安装人员。
4.优良散热:柜体两端设计有散热槽孔,实现自然通风道,达到散热目的。
5.高防护等级:门折边位置嵌有山型橡胶条,避免门与柜体直接撞击,提高门的防护等级。
6.吊装便捷:柜顶四周装有吊环,柜顶在必要时可以拆除。
7.优质元器件:柜内使用国内外大品牌低压电器,产品稳定性能佳。
三、2021 年版配电柜安装指导规则根据 2021 年版配电柜安装指导规则,安装过程需要遵循以下要求:1.安装前,检查配电柜及其元器件是否齐全、完好,确保安装质量。
2.根据施工图纸,确定配电柜的安装位置,确保符合设计要求。
3.配电柜安装过程中,应保持水平、垂直,柜体间距符合规定。
4.配电柜内部接线应整齐、规范,不得有交叉、缠绕现象。
5.配电柜安装完成后,进行电气性能检查,确保正常运行。
四、安装注意事项1.安装过程中,注意保护配电柜表面,避免碰撞、刮伤。
2.配电柜安装在潮湿、易受腐蚀的环境中,应采取防潮措施。
3.配电柜内部接线时,应使用足够截面积的导线,确保电流稳定。
GGD型交流低压配电柜概述:GGD型交流低压配电柜适用于发电厂、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,作为动力、照明及配电设备的电能转换、配电与控制之用。
GGD型交流低压配电柜是根据能源部主管上级,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高、动热稳定性好,电气方案灵活,组合方便,系列性、实用性强、结构新颖、防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
GCK低压抽屉式开关柜概述:GCK型低压抽屉式开关柜适用于三相交流50、60Hz,额定电压660V额定电流4000A及以下的三相四线制和三相五线制的电力系统,作为接受电能和分配电能之用,广泛应用于发电厂,变电所,厂矿企业和高层建筑的动力配电中心PC 和电动机控制中心MCC。
GCS低压抽屉式开关柜概述:GCS型低压抽屉式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz额定工作电压380V(400)、(660V),额定电流为4000A以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
低压开关柜柜宽为(600、800、1000、1200)mm分别能配多大断路器?柜子的结构不一样,安装起来就不一样,GCS,GCK,MNS,BLOCKset-X的,都是抽屉柜,但是安装数量都不一样,除了ABB的柜子,其他的柜子每一横隔只能装一个。
现在ABB的安装的最多,250A一下的可以装18个,能按多少看出线的方式,电缆小室可以在后面,也可以在侧面。
GGD是固定柜,装的少些。
抽屉式高压开关柜的材料计划请高手帮忙真空断路器630A 要有速断,过流保护。
序号标号名称型号规格数量1 1n 线路保护测控装置RCS-9612A(电源DC220V 输入AC100V5A 无防跳) 12 SA 控制切换开关LW38A-164Q/49.4021.3 13 H0 断路器位置信号灯AD11-22/22-W3A DC220V 14 H1 断路器合分信号灯AD11-22/22-W2A DC220V 15 1~2SB 旋钮开关LA38-11X2/209 26 1QF 直流微型断路器GM32H23R/6A 17 2QF 直流微型断路器GM32H23R/10A 18 3QF 交流微型断路器DZ47-63/1P D 6A 19 4QF 交流微型断路器DZ47-63/3P D 3A 110 1EL 照明灯AC220V 50W 111 2EL 照明灯CM-1 AC220V 112 XB 连接片RSH 2.5-2A 113 YA 电磁锁DSN-BMY AC220V 114 1~2EE 加热器AC220V 50W 215 DX 带电显示器DXN-Q AC220V 116 VCB 真空断路器VS1-12/630-25 (1)17 1~2LH 电流互感器LZZBJ9-10A1 200~400/5A 0.2S/10P10 218 CAP 传感器 CG10-101 L140mm M10 M16 3高压开关柜和低压开关柜分别有哪几部分组成?高压开关柜和低压开关柜主要区别就是耐压;组成也差不多少,过去的老式开关柜比较简单,一般是由柜体、负荷开关(空气开关、断路器等)、接触器、各种中继电器、电压表、电流表、互感器等。

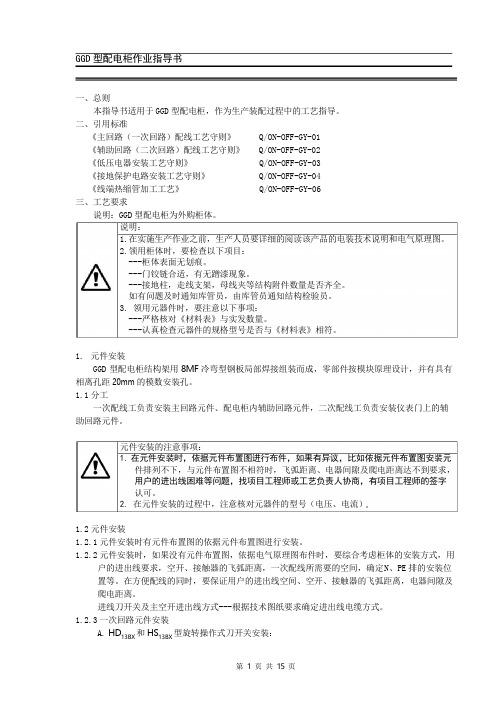

型配电柜作业指导书
一、总则
本指导书适用于型配电柜,作为生产装配过程中的工艺指导。
二、引用标准
《主回路(一次回路)配线工艺守则》
《辅助回路(二次回路)配线工艺守则》
《低压电器安装工艺守则》
《接地保护电路安装工艺守则》
《线端热缩管加工工艺》
三、工艺要求
说明:型配电柜为外购柜体。
说明:
在实施生产作业之前,生产人员要详细的阅读该产品的电装技术说明和电气原理图。
领用柜体时,要检查以下项目:
柜体表面无划痕。
门铰链合适,有无蹭漆现象。
接地柱,走线支架,母线夹等结构附件数量是否齐全。
如有问题及时通知库管员,由库管员通知结构检验员。
领用元器件时,要注意以下事项:
严格核对《材料表》与实发数量。
认真检查元器件的规格型号是否与《材料表》相符。
元件安装
型配电柜结构架用8MF冷弯型钢板局部焊接组装而成,零部件按模块原理设计,并有具有相离孔距20mm的模数安装孔。
分工
一次配线工负责安装主回路元件、配电柜内辅助回路元件,二次配线工负责安装仪表门上的辅助回路元件。
元件安装的注意事项:
在元件安装时,依据元件布置图进行布件,如果有异议,比如依据元件布置图安装元
件排列不下,与元件布置图不相符时,飞弧距离、电器间隙及爬电距离达不到要求,
用户的进出线困难等问题,找项目工程师或工艺负责人协商,有项目工程师的签字
认可。
在元件安装的过程中,注意核对元器件的型号(电压、电流)。
元件安装
元件安装时有元件布置图的依据元件布置图进行安装。
元件安装时,如果没有元件布置图,依据电气原理图布件时,要综合考虑柜体的安装方式,用
户的进出线要求,空开、接触器的飞弧距离,一次配线所需要的空间,确定、排的安装位
置等。
在方便配线的同时,要保证用户的进出线空间、空开、接触器的飞弧距离,电器间隙及
爬电距离。
进线刀开关及主空开进出线方式
根据技术图纸要求确定进出线电缆方式。
一次回路元件安装
HD13BX和HS13BX型旋转操作式刀开关安装:
第1页共15页
旋转操作式刀开关安装:
1.紧固旋转机构安装板,
左右共六个平极十字
攻花螺钉。
2.安装旋转操作式刀开关
旋转机构,调整同柜门
配合位置
要求:四个M8*12外六
角螺钉安装,其中一个螺
钉加爪垫。
根据刀开关操作杆确定
安装梁位置(竖梁深度),
安装梁进行固定,螺钉朝
外穿进行固定。
使用
M8*20螺钉(每根镀锌梁
或板同喷塑框架安装采用
爪垫安装,每根至少一
个)
1.根据刀开关孔距
同旋转机构杆确
定安装梁上下位
置,安装梁进行
固定。
2.安装刀开关。
3.调整操作连杆螺
母位置,保证刀
片合闸到位,三
个刀片中任何一柜背面
个刀片到位置处
相差不超过
2mm。
调整刀开关:
开关操作杆进行旋转,
调整连杆螺母,开关接
点分合到位。
调整到位后
粘贴分、合闸标识。
图刀开关安装调试
框架开关安装:
根据柜门开孔高度移动
柜体前后纵拉梁。
框架开关安装:
1.根据框架开关深度确定横
梁安装前后位置深度安装
开关固定梁(开关如果采
用安装板安装,安装板必
须有加强劲)
2.固定框架开关,安装螺钉
紧固。
3.柜门外露开关面板5mm
右。
图框架开关安装
塑壳开关:
塑壳开关:
1.根据开关数量,出
线电缆截面确定元
件安装位置。
2.自加工部分的空
间尽量压缩,保证
用户出线空间。
图3塑壳开关安装
注意:一般情况GGD型配电柜为前后开门,元件较多时可采用正反两面安装。
开关容量较大,采用母线制作,前后开关位置调整均匀。
电流互感器安装:
电流互感器优先正面安装,方便维修,可以用安装梁固定安装,也可以固定在铜排上,往铜排上安装时,顶丝和铜排的热缩管之间加电流互感器本身的垫片。
如果铜排截面和电流互感器的安装槽不匹配时,在铜排的后面垫3~5mm黄色绝缘板,宽度以电流互感器的安装槽为准,高度和电流互感器等高。
三个电流互感器安装时,优先采用水平排列(□□□),电流互感器之间最小有有困难时采用“品”字型排列,相的电流互感器与、相电流互感器之间最小有的
间隙。
图电流互感器安装
注:当主回路元件容量较小,数量较多,控制回路元件,采用导线制作可以考虑线槽布件。
二次元件安装:
柜内控制部分元件根据元件布置图进行安装,无布置图依据不妨碍用户出线。
原则:柜内可
以直接放置的,柜内放置,空间有限时可采用接线端子、控制熔断器、小型中继竖梁侧端子板安装。
柜内二次元件安装:
1.根据内部空间决定安装位
置。
2.控制元件较多采用线槽布
件。
3.控制元件较少可以直接安
装。
空间尽量压缩,保证用
户出线空间。
图柜内接线端子安装
第4页共15页
柜内二次元件安装:
1.柜内无空间,对于接
线端子,熔断器、HH5
系列中继等元器件、
附件采用斜端子板安
装。
2.安装时需要注意安装
位置在柜门铰链侧。
★注意自接线侧靠
门。
图侧梁元件、端子安装
柜门灯、钮等元件依据技术板面布置图进行安装,有问题项目工程师协商解决:元件标识粘贴
无标记位置的粘贴柜内元件:若元器件其本身带有标记部位,直接贴于元器件上的标记部位上
于元件明显位置或安装板上左侧应粘贴整齐。
微断开关、熔断
器、接线端子标
识的粘贴。
(电
流端子断开电点
冲下)
图7元件标识粘贴柜门元件代号的粘贴:粘贴在柜门内元器件位置左上方,同一排的元件代号保持在一条直线上。
用铅笔画一条同仪表门边平行的直线,按直线粘贴。
柜门元
件标签
粘贴位
置
图柜门标签粘贴
第5页共15页。
