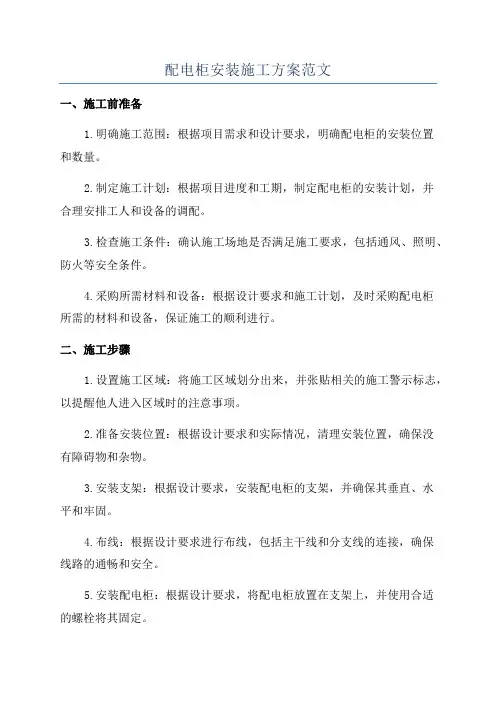

配电柜安装施工方案范文

配电柜安装施工方案范文一、施工前准备1.明确施工范围：根据项目需求和设计要求，明确配电柜的安装位置和数量。

2.制定施工计划：根据项目进度和工期，制定配电柜的安装计划，并合理安排工人和设备的调配。

3.检查施工条件：确认施工场地是否满足施工要求，包括通风、照明、防火等安全条件。

4.采购所需材料和设备：根据设计要求和施工计划，及时采购配电柜所需的材料和设备，保证施工的顺利进行。

二、施工步骤1.设置施工区域：将施工区域划分出来，并张贴相关的施工警示标志，以提醒他人进入区域时的注意事项。

2.准备安装位置：根据设计要求和实际情况，清理安装位置，确保没有障碍物和杂物。

3.安装支架：根据设计要求，安装配电柜的支架，并确保其垂直、水平和牢固。

4.布线：根据设计要求进行布线，包括主干线和分支线的连接，确保线路的通畅和安全。

5.安装配电柜：根据设计要求，将配电柜放置在支架上，并使用合适的螺栓将其固定。

6.连接电缆：根据设计要求，对配电柜内的电缆进行连接，包括输入和输出线路的接线、接地线的连接等。

7.调试测试：安装完成后，对配电柜进行调试和测试，确保各项功能正常运行，并进行必要的调整和修正。

8.验收交付：确认配电柜安装工作完成后，与项目相关方进行验收，确保工作符合设计要求和安全标准，并交付使用。

三、施工注意事项1.施工人员必须具备相应的资质和技术素质，严格按照施工图纸和设计要求进行施工，确保施工质量。

2.施工现场必须按照相关安全规定进行操作，包括佩戴安全帽、穿戴工作服、采取防护措施等。

3.施工过程中应注意施工顺序，确保施工的连贯性和协调性，提高施工效率。

4.施工现场必须保持整洁，及时清理施工垃圾和杂物，确保施工安全和环境整洁。

5.施工中发现问题或存在疑义，应及时与设计师或项目负责人进行沟通，确保施工的准确和顺利进行。

6.配电柜安装完成后，必须进行功能测试和漏电测试，确保配电柜的安全和稳定运行。

7.施工完成后，必须做好施工记录和归档，包括施工图纸、工作日志、验收记录等，为今后的维护和检修提供依据。

配电箱安装工程施工方案(1)一、工程概况1.1 项目背景本工程旨在为XX物业公司位于XX小区的电力配送系统进行升级改造，以提升供电质量和安全稳定性，并满足用户日益增长的用电需求。

1.2 工程范围本次施工主要涵盖XX小区内配电室的新建及现有配电箱的改造工作，具体包括配电箱安装、接线调试等环节。

二、施工准备2.1 施工方案制定根据设计方案要求，制定配电箱安装工程施工方案，包括施工流程、安全措施、材料准备等内容。

2.2 材料准备准备所需的施工材料和设备，包括配电箱、导线、绝缘套管、电工工具等。

2.3 人员调配组织电工施工队伍，并确保每位工人具备相关施工经验和技能。

三、施工流程3.1 现场勘察施工队伍进行现场勘察，确认配电箱安装位置和线路敷设路径。

3.2 安装配电箱根据设计方案要求，安装配电箱并进行固定，确保其稳固可靠。

3.3 连接电线根据电气图纸要求，连接配电箱与主电源线路，确保接线正确无误。

3.4 调试验收完成连线后，进行电气设备的调试和检测，确保系统运行正常，达到设计要求。

四、施工安全4.1 安全措施施工中严格遵守电气安全操作规程，佩戴防护用具，确保施工人员和设备安全。

4.2 施工现场管理保持施工现场整洁有序，设置明显的安全警示标志，防止发生意外事故。

五、施工质量保障5.1 施工记录详细记录施工过程中的关键节点和操作步骤，确保施工质量可追溯。

5.2 施工验收完成施工后，进行工程验收，确保配电箱安装符合设计标准和客户要求。

六、总结本文介绍了配电箱安装工程施工方案，包括施工准备、施工流程、施工安全和施工质量保障等内容，希最通过本次施工能够为XX小区的电力配送系统升级改造工程提供参考。

配电箱安装工程施工方案(3篇)配电箱安装工程施工方案（一）一、工程概况本工程为某大型商业综合体的配电箱安装工程，涉及多个楼层和区域的配电系统。

工程内容包括配电箱的选型、采购、运输、安装、调试及验收。

配电箱主要用于商业店铺、办公区域、公共区域及地下停车场的电力分配和控制。

二、施工准备1. 技术准备图纸审核：组织技术人员对设计图纸进行详细审核，确保图纸的完整性和准确性。

技术交底：对施工人员进行技术交底，明确施工工艺、质量标准和安全要求。

施工方案编制：根据设计图纸和现场实际情况，编制详细的施工方案。

2. 材料准备配电箱选型：根据设计要求，选择符合国家标准和项目需求的配电箱。

材料采购：按照施工进度计划，提前采购配电箱、电缆、接线端子等材料和配件。

材料验收：对到场的材料和设备进行验收，确保其质量和规格符合要求。

3. 人员准备施工队伍组建：组建专业施工队伍，包括电工、焊工、安装工等。

人员培训：对施工人员进行专业技能和安全知识培训。

4. 机具准备工具准备：准备齐全的施工工具，如电钻、电锤、扳手、螺丝刀等。

设备准备：准备必要的施工设备，如吊装设备、运输车辆等。

三、施工工艺1. 定位放线测量定位：根据设计图纸，使用测量仪器对配电箱的安装位置进行精确测量和定位。

放线标记：在墙面或地面标出配电箱的安装位置和电缆走向。

2. 基础施工预埋件安装：在混凝土墙面或地面预埋固定件，确保配电箱安装牢固。

基础处理：对安装位置进行基础处理，确保其平整度和强度符合要求。

3. 配电箱安装吊装就位：使用吊装设备将配电箱吊装到安装位置。

固定安装：使用螺栓将配电箱固定在预埋件上，确保安装牢固。

水平调整：使用水平尺对配电箱进行水平调整，确保其安装平整。

4. 电缆敷设电缆选型：根据设计要求，选择符合规格的电缆。

电缆敷设：按照设计图纸和施工规范，进行电缆敷设，确保电缆走向合理、整齐。

接线端子连接：将电缆与配电箱的接线端子进行可靠连接，确保接触良好。

配电箱（柜）安装施工方案第一章编制依据1.《建筑电气施工质量验收规范 GB50303-2002》2.《建筑工程施工质量验收统一标准 GB50300-2001》3.《电气装置安装工程电气设备交接试验标准 GB50150》4.《电气装置安装工程施工及验收规范 GB50254-96》5.《电气装置安装工程施工及验收规范 GB50255-96》6.《电气装置安装工程施工及验收规范 GB50256-96》7、《电气装置安装工程施工及验收规范 GB50257-96》8、《05D3 电气电力与照明配电装置标准图集》第二章施工准备1. 材料要求:（1）铁制配电箱（柜）：箱体应有一定的机械强度, 周边平整无损伤, 油漆无脱落, 二层底板厚度不小于 1.5mm, 但不得采用阻燃型塑料板做二层底板, 箱内各种器具应安装牢固, 导线排列整齐, 压接牢固、应为两部定点厂产品, 并有产品合格证。

（2）塑料配电箱（柜）：箱体应有一定的机械强度。

周边平整无损伤, 塑料二层底板厚度不应小于5mm, 并有产品合格证。

（3）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

（4）绝缘导线: 导线的型号规格必须符合设计要求, 并有产品合格证。

（5）其它材料：电器仪表, 熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2、主要机具:（1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

（2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳, 活扳子、套筒扳子, 锡锅、锡勺等。

（3）台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3.作业条件:（1）随土建结构预留好暗装配电箱的安装位置。

（2）预埋铁架或螺栓时, 墙体结构应弹出施工水平线。

配电箱施工方案范文一、方案背景：配电箱是用来接受主干线电力，并将电力分配到不同的电路和设备上的设备。

它在电气设备安装工程中起到了非常关键的作用。

为了确保施工的安全性和效率，制定一套完善的配电箱施工方案是非常重要的。

二、施工前准备：1.确认施工区域：在施工前需对施工区域进行详细的勘察和测量，确保施工区域的空间满足配电箱安装的要求。

2.材料准备：根据设计要求，准备好所需的配电箱、导线、开关等电气设备。

3.施工人员培训：对参与施工的工作人员进行相关的培训，确保他们掌握正确的施工方法和安全操作规程。

三、施工步骤：1.安装支架：根据设计图纸，在施工区域内安装好配电箱的支架。

支架应该牢固可靠，能够承受所安装配电箱的重量。

2.安装主干线：在支架上预留好主干线的走向和出线口，通过电缆槽、钢管等方式将主干线引入配电箱内。

3.连接配电箱：根据设计要求，将主干线与配电箱的进线端子板连接好。

进线端子板的连接应该紧固可靠，不得出现松动和接触不良的情况。

4.接线连接：根据设计要求，在配电箱内进行分支电路和设备的接线连接。

接线应该按照正确的电路连接图进行，并严格按照相关标准进行绝缘处理。

5.安装开关和插座：根据设计图纸，在配电箱上安装好开关和插座。

安装过程中需要注意开关和插座的位置和保护等级，确保使用安全。

6.完善配套设施：安装好配电箱后，对配电箱周围的设施进行完善。

包括添加安全警示标志、增加防护措施等。

四、施工安全要求：1.保证施工人员的安全：施工人员必须穿戴符合要求的劳动防护用品，如安全帽、劳保服、绝缘手套等。

施工现场必须搭建安全防护网，确保人员不会因摔倒或坠落而受伤。

2.确保设备的安全：施工过程中，要严格按照设备的使用说明进行操作，不得超载使用或随意修改设备设置。

设备应定期检测，确保其正常工作。

3.防火防爆措施：施工现场禁止使用明火作业，严禁在配电箱附近吸烟。

对电缆线路应进行绝缘处理，严格防止出现短路、火花等问题。

4.保持通风良好：为了避免电气设备过热等问题，施工现场必须保持良好的通风状态，确保电气设备的正常工作。

一、工程概况本工程为XX项目低压配电柜基础施工，位于XX市XX区XX街道XX号。

主要施工内容包括基础型钢埋设、基础槽钢预制加工、除锈刷漆等。

二、施工准备1. 施工图纸：根据设计要求，认真阅读施工图纸，了解工程的具体要求和施工顺序。

2. 材料准备：按照施工图纸要求，准备槽钢、型钢、钢筋、混凝土、水泥、砂石等材料。

3. 机械设备：准备挖掘机、吊车、切割机、焊接机、水平尺、线锤等施工机械设备。

4. 人员组织：组织施工队伍，明确各工种人员的职责和任务。

三、施工顺序1. 场地平整放线及基础施工：根据设计要求，进行场地平整放线，确定基础位置。

2. 基础型钢埋设：（1）直接埋设法：在土建打砼时，将基础型钢埋设好。

埋设前，将型钢调直，除去铁锈，按图纸尺寸下料并钻好孔。

按图纸的标高尺寸、测量其安装位置，将型钢放在所测量的位置上，用水平尺调好水平，水平误差每米不超过1mm，全长不超过5mm。

配电柜的基础型钢一般为两根，埋设时应使其平行，并处于同一水平上。

埋设的型钢可高出地表面5-10mm，水平调好后，将型钢固定牢固，并与接地网扁钢焊接相连。

（2）预留槽埋设法：在土建打砼的时候，根据图纸的要求在埋设位置预埋好用钢筋做成的钢筋钩，并且预留出型钢的空位。

预留空位的方法是在浇注砼地面的时候，在地面上埋入比型钢略大的木盒，待砼凝固后，将埋入的木盒取出，再埋设基础型钢。

3. 基础槽钢预制加工：根据设计要求，预制加工基础槽钢，除锈并刷好防锈漆。

四、施工工艺1. 槽钢加工：根据设计要求，将槽钢调直，切割成所需长度，进行除锈处理。

2. 基础型钢埋设：采用直接埋设法或预留槽埋设法，将型钢埋设好。

3. 基础槽钢预制加工：根据设计要求，预制加工基础槽钢，除锈并刷好防锈漆。

4. 施工缝处理：在型钢与砼之间预留施工缝，施工缝宽度应符合设计要求。

五、质量控制1. 材料质量：严格按照设计要求，选用合格的材料。

2. 施工质量：严格按照施工工艺进行施工，确保施工质量。

完整版配电箱安装工程施工方案一、施工前的准备工作1.安全措施：在施工现场设置明显的警示标志，确保周围人员的安全。

将施工区域划分出来，禁止无关人员进入，并严格遵守相关的安全操作规程。

2.施工材料准备：根据设计要求和施工图纸，准备好所需的配电箱、电缆、电缆槽、接线端子、接地线等材料。

确保材料的质量和数量与设计要求相符。

3.施工人员准备：安排经验丰富且具备相应资质证书的电气工程师和施工人员参与施工。

确保施工人员熟悉相关施工要求和操作规程，并具备必要的安全防护知识。

二、配电箱的安装1.安装位置选择：根据设计图纸的要求，选择合适的位置进行配电箱的安装。

要求安装位置应干燥、通风、易于检修和操作。

2.固定支撑：根据设计要求，在安装位置上固定支撑架或支架，确保配电箱的稳固牢固。

3.接地处理：配电箱必须进行接地处理，确保施工安全。

根据设计要求，将配电箱的金属外壳与大地进行牢固连接。

4.电缆引入：根据设计要求，预留好电缆引入孔位，并将电缆引线从孔位穿入配电箱。

要求电缆引线的长度合适，能够保证连接端子的牢固可靠。

5.连接装置：根据设计要求，正确连接配电箱内的电缆、断路器、接地线等装置。

确保连接的牢固可靠，避免出现接线不良或接触不良等问题。

6.标识和清理：在配电箱上对相关部件进行标识，方便后期的检修和维护。

完成安装后，对施工现场进行清理，确保现场整洁。

三、施工中的质量控制1.施工过程中，严格按照设计要求和施工图纸进行施工。

避免出现偏离设计要求的情况。

2.严格按照相关标准和规范进行施工。

对配电箱的安装、接线等工作进行质量把关。

3.施工过程中，定期进行检查和验收。

确保施工质量符合要求，并及时进行调整和纠正。

四、施工后的防护和验收1.施工完成后，对整个电气系统进行运行试验。

确保配电箱的各项功能正常运行，并且符合设计要求。

2.进行安全防护措施的安装。

包括电气保护装置、避雷器、漏电保护器等，以提高配电系统的安全性能。

3.进行验收和交接手续。

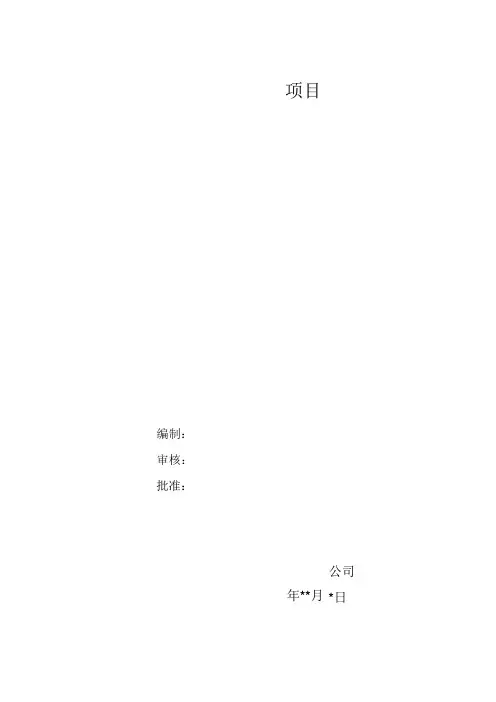

编制：审核：批准：项目年**月公司*日工程概况：该**项目主要施工内容有采购并安装**个单井节能控制箱、**台变压器低压侧控制柜，不含税合同金额**元,工期**天。

、施工力量组织管理1、施工组织管理机构2、施工力量的安排根据该工程实际情况，电气安装按施工有效工期暂定为**天时间，我公司决定投入1个电工班共6人作为主要施工力量，一旦工程需要，则将本单位其他人员全部投入本次工程施工中去，以确保该工程项目建设任务的顺利完成。

3、施工计划统筹技术管理根据****项目进度的要求，总体采购安装时间只有**天，时间紧的特点并结合我公司现有的技术力量及设备等具体情况，为全面有效地控制施工进度，及时反映施工动态，更好地平衡各项工程项目进度，我们决定利用施工计划统筹对工程施工进度进行监督管理，以便能及时把握影响工程进度的关键因素，及时组织施工力量进行补救，从而保证采购及工程施工的顺利进行。

三、采购方案1、交货地点、交货时间、交货方式、运输条件及安装时间：1.1交货地点：**1.2交货时间：合同前签订后15日内交货。

1.3交货方式：设备到达指定的场所后经用户检验合格方可交货。

1.4运输条件：专车汽运，运费由我方承担。

2、投标货物的质量标准及验收方式说明：2.1产品到达用户指定地点后，由用户组织对设备进行验收。

2.2验收标准：2.2.1质量验收方式：按照国家标准、行业规程或其他相关标准进行产品验收；按照企业产品说明书进行产品验收。

2.2.2数量验收方式：按合同要求及装箱清单、产品配置清单与产品组件三者一致并且随附产品说明书、产品出厂合格证，使用手册等全套技术资料。

3、备品备件情况：3.1设备中包含的易损、易坏的原件，备品备件由厂家在装箱清单中列出，交货时与设备一同交付；若设备中的原件是由于非正常操作仪器而损坏，公司根据实际情况保修，提供相应的备品备件，公司备有足够的易损件给用户，为用户仪器运行提供强有力的支持。

4、质量保证期内发生问题的处理期限：4.1产品使用过程中遇到问题时，我方保证在2小时内给于答复，如需要技术人员到现场解决问题时，我方将立即安排技术人员随本公司自备车24小时内到达现场。

一、工程概述本工程为某电力工程项目，涉及高低压配电柜的安装。

工程内容包括高低压配电柜的现场安装、调试、验收等。

为确保工程顺利进行，特制定本施工方案。

二、施工准备1. 材料准备（1）高低压配电柜及附件：包括开关、断路器、继电器、保护器等；（2）电缆、线缆、母线等；（3）安装工具、设备：如扳手、螺丝刀、水平尺、线锯、开孔钻等。

2. 人员准备（1）施工队伍：具备高低压配电柜安装资质的专业施工队伍；（2）技术人员：负责施工方案编制、现场技术指导、质量监督等。

3. 施工现场准备（1）施工场地平整、清洁，具备施工条件；（2）施工区域设置围挡，确保施工安全；（3）施工用电、用水、排水等设施齐全。

三、施工步骤1. 施工前期准备（1）根据设计图纸，核对高低压配电柜型号、规格、数量等；（2）检查材料、设备是否齐全，质量符合要求；（3）组织施工人员学习施工方案、安全操作规程等。

2. 高低压配电柜安装（1）按照设计图纸，确定高低压配电柜的安装位置；（2）根据现场实际情况，进行基础型钢的制作、安装；（3）将高低压配电柜放置在基础型钢上，调整水平、垂直度；（4）连接高低压配电柜内外的电缆、线缆、母线等；（5）检查高低压配电柜的电气连接，确保接触良好；（6）进行高低压配电柜的调试、试验，确保其功能正常。

3. 施工后期工作（1）清理施工现场，确保场地整洁；（2）进行工程验收，确保工程质量符合要求；（3）整理施工资料，包括施工记录、检验报告等。

四、质量控制1. 材料质量控制：确保高低压配电柜及附件、电缆、线缆、母线等材料质量符合国家相关标准；2. 施工过程质量控制：严格按照施工方案、操作规程进行施工，确保施工质量；3. 调试、试验质量控制：对高低压配电柜进行调试、试验，确保其功能正常、性能稳定；4. 工程验收质量控制：按照国家相关标准进行工程验收，确保工程质量符合要求。

五、安全措施1. 施工现场设置围挡，确保施工安全；2. 施工人员必须佩戴安全帽、安全带等防护用品；3. 严格执行操作规程，确保施工安全；4. 加强施工现场安全管理，预防安全事故的发生。

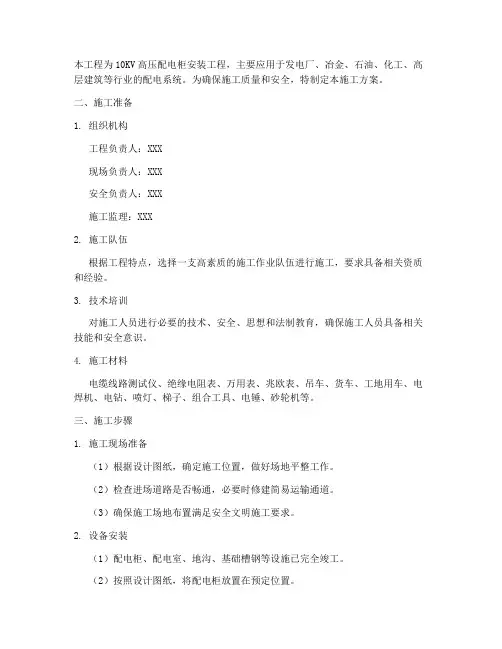

本工程为10KV高压配电柜安装工程，主要应用于发电厂、冶金、石油、化工、高层建筑等行业的配电系统。

为确保施工质量和安全，特制定本施工方案。

二、施工准备1. 组织机构工程负责人：XXX现场负责人：XXX安全负责人：XXX施工监理：XXX2. 施工队伍根据工程特点，选择一支高素质的施工作业队伍进行施工，要求具备相关资质和经验。

3. 技术培训对施工人员进行必要的技术、安全、思想和法制教育，确保施工人员具备相关技能和安全意识。

4. 施工材料电缆线路测试仪、绝缘电阻表、万用表、兆欧表、吊车、货车、工地用车、电焊机、电钻、喷灯、梯子、组合工具、电锤、砂轮机等。

三、施工步骤1. 施工现场准备（1）根据设计图纸，确定施工位置，做好场地平整工作。

（2）检查进场道路是否畅通，必要时修建简易运输通道。

（3）确保施工场地布置满足安全文明施工要求。

2. 设备安装（1）配电柜、配电室、地沟、基础槽钢等设施已完全竣工。

（2）按照设计图纸，将配电柜放置在预定位置。

（3）连接配电柜内部线路，确保接线正确、牢固。

（4）进行电气试验，检查设备运行是否正常。

3. 设备调试（1）通入二次控制电源，空载使用各开关电动操作，检查是否正常。

（2）空载使用巨与巨的开关互锁操作，检查是否正常。

（3）通电运行，确保设备运行稳定。

四、安全措施1. 施工人员必须持证上岗，遵守相关安全操作规程。

2. 严禁带点或带负荷分合隔离开关。

3. 施工现场设置安全警示标志，确保施工安全。

4. 施工过程中，严格执行安全检查制度，发现问题及时整改。

五、施工进度安排1. 施工前期准备：5天2. 设备安装：10天3. 设备调试：3天4. 整体施工周期：18天六、施工验收1. 施工完毕后，由监理工程师组织验收。

2. 验收合格后，办理移交手续。

本施工方案旨在确保高压配电柜安装工程的顺利进行，提高施工质量和安全。

在施工过程中，严格遵循方案要求，确保工程顺利完成。

一、工程概况1. 工程名称：某建筑项目配电柜安装工程2. 工程地点：某市某区某建筑项目3. 工程规模：该项目总建筑面积约10万平方米，共分为A、B、C三个区，本次安装工程涉及A区配电柜安装。

4. 工程内容：配电柜的运输、搬运、安装、接线、调试及验收等。

二、施工准备1. 技术准备：熟悉施工图纸、施工规范、质量标准，掌握配电柜安装的相关技术要求。

2. 材料准备：配电柜、基础型钢、电缆、接线端子、绝缘胶带、工具等。

3. 人员准备：电工、起重工、安装工等。

4. 工具准备：水准仪、水平尺、卷扬机、汽车、汽车吊、手推车、倒链、钢丝绳、麻绳索具等。

三、施工工艺1. 施工流程：设备开箱检查→基础型钢制作安装→配电柜搬运→配电柜安装→柜二次回路接线→柜试验调整→送电运行验收。

2. 施工要点：（1）设备开箱检查：核对设备型号、规格、数量，检查外观、内部电器装置及元件、绝缘瓷件等，确保设备质量符合要求。

（2）基础型钢制作安装：根据配电柜尺寸及钢材规格，制作基础型钢，进行除锈处理。

安装基础型钢时，应用水准仪、水平尺找正、找平，确保基础型钢安装的平直度及水平度。

（3）配电柜搬运：根据配电柜重量及形体大小，选择合适的运输设备。

搬运过程中，吊索应挂在四角主要承力结构处，固定牢靠，防止磕碰。

（4）配电柜安装：根据设计图纸，将配电柜安装在基础型钢上。

安装过程中，注意配电柜的垂直度、水平度，确保安装牢固。

（5）柜二次回路接线：按照设计图纸，将二次回路接线整齐、规范，确保接线正确。

（6）柜试验调整：对配电柜进行绝缘电阻、接地电阻等试验，调整配电柜的各项参数，确保其正常运行。

（7）送电运行验收：送电后，对配电柜进行运行验收，确保其安全、稳定运行。

四、质量保证措施1. 严格执行施工规范、质量标准，确保工程质量。

2. 加强施工过程中的质量检查，发现问题及时整改。

3. 做好施工记录，为工程验收提供依据。

4. 定期对施工人员进行质量意识培训，提高施工人员的质量意识。

配电柜安装施工方案配电柜安装时，应注意施工的先后顺序，按现场条件和作业情况，各过程也可适当分解或合并进行：（一）设计原理本工程在 110kV 变电所、变频器室以及低压室室外设置防水型落地配电柜，给新增空调室外机组供电，电源均从低压室380V母线备用回路接引（分别为2AA-3、5AA-3、27AA-2 ）。

各单体空调室内机电源利用原有房间内空调电源，在每个需设置的房间内安装一台空调内机配电箱，每台空调内机从配电箱放射式供电，内机配电箱电源从原空调电源点驳接。

蓄电池室空调电源利旧，将原普通插座更换为防爆配电箱，线缆按照爆炸危险区域穿热镀锌钢管敷设。

（一）配电柜设备开箱检查1）按设计图纸，设备清单核对设备件数。

按设备装箱单核对设备本体及附件，备件的规格、型号。

核对产品合格证及使用说明书等技术资料。

2）柜体外观检查应无损伤及变形，油漆完整，色泽一致，柜内电器装置及元件齐全，安装牢固，无损伤无缺失。

3）开箱检查应配合施工进度计划，结合现场条件，吊装手段和设备到货时间的长短灵活安排。

设备开箱后应尽快就位，缩短现场存放时间和开箱后保管时间。

可先作外观检查，柜内检查待就位后进行。

（二）配电柜设备搬运1）设备吊点，柜顶设吊点者，吊索应利用柜顶吊点，未设有吊点者，吊索应挂在四角承力结构处，吊装时宜保留并利用包装箱底盘，避免索具直接接触柜体。

2）柜室内搬运、位移应采用手动插车，卷扬机、滚杠和简易马凳式吊装架配倒链吊装，不应采用人力撬动方式。

（三）配电柜安装1）柜安装应按施工图纸布置，事先编设备号、位号，按顺序将柜安放到混凝土台上。

2）单独柜只找正面板与侧面的垂直度。

成列柜顺序就位后先找正两端的，然后挂小线逐台找正，以柜面为准。

找正时采用几0.5mm铁片调整，每处垫片最多不超过三片。

3）按柜底固定螺孔尺寸在混凝土台上定位钻孔，无特殊要求时，低压柜用M12，高压柜用M16镀锌螺栓固定。

4）柜就位找正找平后，柜体与混凝土台固定，柜体与柜体，柜体与侧挡板均应用镀锌螺栓连接。

一、工程概况1. 工程名称：XX配电室安装工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：XXkV配电室4. 工程内容：配电室设备安装、调试、验收等二、施工组织1. 施工单位：XX电气安装工程有限公司2. 施工项目负责人：XX3. 施工班组长：XX4. 施工人员：XX三、施工准备1. 技术准备（1）熟悉施工图纸，了解工程特点、施工要求。

（2）组织施工人员学习电气安装规范、标准和操作规程。

（3）对施工人员进行技术交底，明确施工任务、质量要求、安全措施等。

2. 材料准备（1）根据施工图纸，确定所需材料、设备清单。

（2）采购、验收材料、设备，确保质量合格。

（3）检查材料、设备存放条件，避免损坏。

3. 工具准备（1）准备施工所需的各种工具、仪器。

（2）检查工具、仪器的完好性，确保使用安全。

四、施工工艺1. 施工顺序（1）基础型钢安装：按照设计要求，将基础型钢安装在基础上。

（2）接地装置安装：根据设计要求，安装接地装置，并确保接地可靠。

（3）低压柜安装：按照设计要求，安装低压柜，并进行调试。

（4）高压柜安装：按照设计要求，安装高压柜，并进行调试。

（5）配电室设备安装：安装配电室内的各种设备，如变压器、开关设备等。

（6）电缆敷设：按照设计要求，敷设电缆，并进行绝缘测试。

（7）电气设备调试：对安装的电气设备进行调试，确保设备正常运行。

（8）施工验收：完成施工后，进行施工验收，确保工程质量。

2. 施工要点（1）基础型钢安装：确保基础型钢安装牢固，位置准确。

（2）接地装置安装：确保接地装置接地可靠，接地电阻符合要求。

（3）低压柜安装：确保低压柜安装牢固，接线和保护装置符合要求。

（4）高压柜安装：确保高压柜安装牢固，接线和保护装置符合要求。

（5）配电室设备安装：确保设备安装牢固，接线和保护装置符合要求。

（6）电缆敷设：确保电缆敷设整齐、美观，绝缘测试合格。

（7）电气设备调试：确保设备调试合格，运行正常。

可编辑修改精选全文完整版配电箱安装施工方案引导语：配电箱安装是一件非常重要的事情，那么配电箱安装施工有哪些需要注意的地方呢？接下来是小编为你带来收集整理的文章，欢迎阅读！安装要点1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。

2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。

3、空气开关的安装座架应光洁无阻并有足够的空间，应安装在干燥、通风部位，且无妨碍物，方便使用。

4、家用配电箱不宜安装过高，一般安装标高为1.8米，以便*作；进配电箱的电管必须用锁紧螺帽固定。

5、若家庭配电箱配电箱需开孔，孔的边缘须平滑、光洁，配电箱埋入墙体时应垂直、水平，边缘留5~6毫米的缝隙，配电箱内的接线应规则、整齐，端子螺丝必须紧固。

6、各回路进线必须有足够长度，不得有接头，安装后标明各回路使用名称，家庭配电箱安装完成后须清理配电箱内的残留物。

安装方法1、首先家用配电箱接线的时候，要看清楚家用配电箱接线图的设计，不要把零线和火线搞混淆了，如果两者一旦接错了的话，就会短路，造成不必要的麻烦。

2、配电箱应用的范围不同，那么接线的方法就是不同的，如果安装家用的配电箱，则需要购买进户线，选用六到十平方左右。

通过漏电开关中的火线连接到家用的总开关电闸，在通过火线连接到各个房间的开关，因为零线是公用的，分开到每个房间就行了。

3、在安装家用的配电箱之前，一定要把所涉及的设备买齐全，测量家用电路的额定电流以及工作电压是多少，按照家用的电路的电源进行配置一个相近的配电箱。

安装通病及防治措施1）、质量通病：高低压成排柜垂直度超差，表面不平齐，接缝间隙超差。

防治措施：安装前检验柜(盘)的几何尺寸并进行适当调整，认真拼装，使垂直度偏差不超过1.5mm/m，柜(盘)面平整度成盘排面不超过5mm，柜(盘)面接缝不超过2mm。

2）、质量通病：对柜(盘)不标记柜号、简图，导线号牌不标或标识不清，开关功能标注不清。

一、工程概况本项目为配电柜安装土建施工，主要包括配电柜基础型钢制作安装、配电柜（盘）安装、接地系统施工等内容。

施工地点位于[具体地点]，建筑面积约为[具体面积]，施工周期为[具体周期]。

二、施工准备1. 人员准备：组建专业的施工队伍，包括项目经理、技术负责人、施工员、电工、焊工等。

2. 材料准备：按照设计要求，准备所需型钢、钢材、电缆、绝缘材料、接地材料、焊条、螺丝等。

3. 工具准备：准备汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具、水准仪、兆欧表、万用表、水平尺、试电笔、高压测试仪器、钢直尺、钢卷尺、吸尘器、塞尺、线坠等。

三、施工步骤1. 基础型钢制作安装（1）根据设计图纸，制作基础型钢，选用10号槽钢或L 505角钢。

（2）将型钢矫平矫直，按照图纸要求预制加工好基础型钢，并进行除锈。

（3）安装基础型钢，使用水准仪、水平尺找正、找平。

基础型钢安装的不平直度及水平度，每1m应小于1，全长应小于5。

2. 配电柜（盘）安装（1）核对配电柜编号，确保与安装位置相符。

（2）根据设计要求，现场确定配电柜位置，按照箱的外形尺寸进行弹线定位。

（3）安装配电柜，确保柜体水平、垂直，安装牢固。

3. 接地系统施工（1）按照设计要求，制作接地网，连接接地极。

（2）使用专用接地线，将接地网与配电柜接地端子连接。

（3）对接地系统进行测试，确保接地电阻符合要求。

四、施工质量保证措施1. 严格执行国家相关标准和规范，确保施工质量。

2. 对施工人员进行技术培训，提高施工技能。

3. 施工过程中，加强对施工质量的监督检查，发现问题及时整改。

4. 对施工材料进行严格把关，确保材料质量。

五、施工安全措施1. 严格执行施工现场安全管理制度，确保施工安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

3. 施工现场设置警示标志，提醒施工人员注意安全。

4. 加强施工现场防火、防爆、防中毒等安全管理。

六、施工进度保证措施1. 制定合理的施工进度计划，确保施工进度。

《变电站高低压配电柜安装方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，提高供电质量，本次项目旨在对某变电站进行高低压配电柜的安装。

该变电站承担着重要的电力分配和传输任务，其安全可靠运行至关重要。

本次安装工程将严格按照国家相关标准和规范进行，确保配电柜的安装质量和性能符合要求，为变电站的正常运行提供坚实的保障。

二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和相关技术规范，了解配电柜的安装要求和技术参数。

- 编制施工方案，明确施工流程和质量控制要点。

- 对施工人员进行技术交底，确保施工人员掌握施工方法和技术要求。

（2）材料准备- 根据施工图纸和材料清单，采购符合要求的高低压配电柜、母线、电缆等材料。

- 对采购的材料进行检验，确保材料的质量符合要求。

- 准备好施工所需的工具和设备，如吊车、电焊机、扳手等。

（3）现场准备- 清理施工现场，确保施工现场干净整洁。

- 测量施工现场的尺寸，确定配电柜的安装位置。

- 搭建施工临时设施，如临时工棚、配电箱等。

2. 基础制作（1）根据施工图纸和配电柜的尺寸，制作配电柜基础。

（2）基础采用槽钢或工字钢制作，确保基础的强度和稳定性。

（3）基础制作完成后，进行防腐处理，确保基础的使用寿命。

3. 配电柜搬运和就位（1）采用吊车将高低压配电柜搬运至施工现场。

（2）在搬运过程中，要注意保护配电柜，避免碰撞和损坏。

（3）将配电柜按照设计要求就位，调整配电柜的水平度和垂直度，确保配电柜安装牢固。

4. 母线安装（1）根据施工图纸和配电柜的连接要求，制作母线。

（2）母线采用铜排或铝排制作，确保母线的载流量符合要求。

（3）安装母线时，要注意母线的连接方式和紧固力度，确保母线连接牢固可靠。

5. 电缆敷设和接线（1）根据施工图纸和配电柜的接线要求，敷设电缆。

（2）电缆敷设时，要注意电缆的弯曲半径和固定方式，确保电缆敷设整齐美观。

（3）进行电缆接线时，要按照接线图进行接线，确保接线正确无误。

成套配电柜安装施工方案1. 引言成套配电柜作为一个重要的电气设备，主要用于电力系统中的配电、控制和保护功能。

它主要通过集中控制和保护电气设备，提供稳定可靠的电力供应，保障电力系统的安全和正常运行。

本文档将介绍成套配电柜的安装施工方案，包括前期准备工作、设备安装、线路连接以及测试调试等内容。

2. 前期准备工作在安装成套配电柜之前，需要进行以下准备工作：2.1 确定安装位置根据工程需要和设计要求，确定成套配电柜的安装位置。

通常情况下，成套配电柜应安装在通风好、无烟尘、温度湿度适宜的室内空间。

2.2 安全检查在进行任何施工工作之前，需要对安装位置周围的环境进行安全检查，排除可能存在的危险因素。

2.3 工具和设备准备准备安装成套配电柜所需的工具和设备，确保施工过程中能顺利进行。

3. 设备安装设备安装是成套配电柜施工的核心环节，需要按照设计图纸和安装规范进行操作。

3.1 搬运和安装柜体根据实际情况，选取合适的搬运工具和方法，将成套配电柜搬运至安装位置。

在安装位置上进行水平校正，并根据设计要求进行固定。

3.2 安装电器元件根据设计图纸，将配电柜内的电器元件进行安装。

注意安装位置的选择和安装方法的正确性，确保元件的固定牢固可靠。

3.3 连接线路根据配电柜的接线图，将线缆按照相应规范进行连接。

确保线缆的正确接地，并注意电气设备的相对位置和布线方式。

3.4 安装门锁和防护罩在配电柜安装完成后，安装门锁和防护罩，确保成套配电柜的安全和可靠性。

4. 线路连接线路连接是成套配电柜安装的重要环节，需要按照规范进行操作。

4.1 电源连接根据设计要求，将电源线按照正确的相位和规范进行连接。

注意线缆的压紧和绝缘情况，确保电源的安全供应。

4.2 外部设备连接根据配电柜的实际用途和设计要求，将外部设备的线缆按照接线图进行连接。

确保连接稳定可靠，并对连接头进行必要的防护。

5. 测试调试安装完成后，需要对成套配电柜进行测试调试，确保其正常工作。

低压配电柜安装施工方案低压配电柜是现代工业和民用建筑的电力供应系统中的重要组成部分，它负责将高压电力通过转换器等设备转换为可用的低压电力，供应给各种电器设备使用。

因此，低压配电柜的安装施工方案至关重要，不仅关系到设备运行的稳定性和安全性，还直接关系到供电系统的可靠性和节能性。

下面是一份关于低压配电柜安装施工方案的简要说明：1.安装环境的准备在进行低压配电柜安装之前，需要确保安装环境符合安装要求。

首先，需要保证安装基座的平整度和强度，以便于稳固地安装低压配电柜。

其次，应将安装环境保持整洁，并消除可能影响安装质量的杂物，如灰尘、异物等。

最后，需要确保安装环境的通风良好，以便于散热。

2.安装过程的步骤(1)安装基座：根据低压配电柜的尺寸和重量选择合适的基座，并按照要求进行固定，保证其牢固可靠。

(2)安装柜体：将低压配电柜的柜体放置在基座上，并通过螺栓等方式进行固定。

在安装过程中，应注意柜体与基座的平整度和水平度。

(3)连接电缆：根据设计图纸和接线图，将电源线、负载线等电缆连接到低压配电柜的相应位置。

在连接过程中，应注意电缆的规格、长度和标志，确保连接正确、可靠。

(4)安装配电设备：根据需要，将各种电器设备，如断路器、熔断器、接触器等安装到低压配电柜的相应位置。

在安装过程中，应注意设备的规格、型号和位置，确保安装正确、紧固可靠。

(5)调试和试运行：在低压配电柜安装完成后，需要进行调试和试运行，以确保设备正常工作。

在调试过程中，应按照相关标准和规范进行测试和检查，发现问题及时排除，确保安全可靠。

3.安全措施在低压配电柜安装施工过程中，要注意以下几个安全措施：(1)确保安全工具和设备的使用：工作人员必须佩戴好安全帽、防护眼镜、防护手套等安全装备，同时使用合适的工具和设备进行安装，禁止使用损坏或不合格的工具和设备。

(2)避免火源和爆炸物：在安装过程中，要注意避免火源和爆炸物的存在，如禁止吸烟、使用明火等，以防发生火灾和爆炸。

配电施工计划方案范本一、工程概况。

咱们这个配电施工工程啊，就像是给一个大社区或者某个大厂房搭建一个超级电力网络。

要涉及到好多设备的安装，像配电柜啦、电缆啦之类的东西，目的就是确保电力能够稳定、安全、高效地输送到每个需要用电的角落。

二、施工目标。

1. 质量目标。

咱们的目标就是要把这个配电工程干得倍儿棒，所有的设备安装都得严丝合缝，符合国家规定的那些个标准。

电线连接得稳稳当当，不能有漏电啥的危险情况。

就好比盖房子，每个砖头都得码放整齐，这样房子才结实，咱们这电力工程也是一样的道理，每个小细节都不能马虎。

2. 工期目标。

按照合同上的要求，咱们得在[具体工期时长]内把这个工程拿下。

就像一场赛跑，咱们得按照规定的时间跑到终点，而且还得跑得漂亮。

这就需要合理安排每个阶段的工作，不能拖拖拉拉的。

3. 安全目标。

安全可是重中之重啊，兄弟们。

咱们在施工现场可不能出任何事故。

安全帽得时刻戴着，就像战士上战场得戴着头盔一样。

各种施工工具的使用也得按规矩来，不能瞎搞。

大家都平平安安地把工程干完才是最好的。

三、施工准备。

1. 人员准备。

找一帮经验丰富的电工师傅是必须的。

就像组建一个超级战队一样，每个成员都得有自己的拿手好戏。

还要找几个小工帮忙搬搬东西、递递工具啥的。

这些人都得提前培训一下，把施工的流程、安全注意事项啥的都给他们讲清楚。

2. 材料准备。

3. 设备准备。

施工用的那些设备，像电焊机、电钻啥的也得准备好，并且检查一下能不能正常工作。

要是在施工的时候设备出问题了，那就像战士在战场上枪卡壳了一样，多耽误事儿啊。

四、施工流程。

1. 基础施工。

首先得把配电柜的基础做好。

这个基础就像房子的地基一样重要。

得按照设计要求把混凝土浇筑好，保证它的平整度和强度。

这就好比是给配电柜搭一个稳稳当当的小床，让它能舒舒服服地待在上面。

2. 电缆敷设。

接下来就是电缆敷设啦。

这就像是给电力铺一条长长的路。

电缆要按照规划好的路线进行敷设，不能乱走。

施工技术方案一、施工部署1、材料准备1.1材料应本着保证工程质量和进度，加速周转，降低消耗，节省费用的原则进行控制，严格按照相关标准的要求进行检验，各项指标应满足相关要求，各种质量证明文件应齐全准确，确保工程施工质量。

1.2在工程开工前，从材料厂家或供货方采购满足本工程需要的各种材料，且其性能满足甲方要求及相关标准、规范要求。

1.3根据业主对材料的控制要求和我公司ISO9001：2000质量体系文件中关于材料控制的相关要求进行，严格材料控制的全过程管理。

1.4材料进场后，报甲方现场监理工程师进行验收，若对某中材料的质量有疑惑，可抽样到当地的质量检验部门进行二次化验，合格后方准投入本工程使用。

1.5材料控制（1）材料的采购必须验证材料生产厂家生产资质及相关产品质量证明书。

主材应具备产品合格证（标明生产工期及有效期）、由技术质量监督部门出据的技术质量检验报告、产品标准、使用说明书及本批产品检验报告等文件。

如果对材料质量有疑问时应委托有检验资质的部门进行抽样检查，检验结构不符合要求的材料或超过存储期的材料不得使用。

（2）材料的采购应严格按照甲方及相关技术要求进行采购，材料性能规格必须满足工程要求。

（3）所有材料的采购验收应接受业主及监理机构的监督并取得认可后，方可投入工程施工。

2、施工器具准备2.1按照施工机具的需求计划在工程开工前，从公司范围内调遣施工机具进场。

所有进场机具在进场前，要进行彻底的检查、调试，确保其工作性能和安全性能。

2.2所有的施工机械、检测仪器，使用前必须进行有关的性能测试、检验，并设置采购、领用、回收台帐。

2.3拟投入本工程的施工器具的名称、数量及规格型号详见附表拟投入本工程的机械工具一览表3、技术准备3.1进行图纸资料的自审、专业审工作，及时取得发包方的书面确认资料，作为今后施工依据。

3.2听取设计技术交底，做好施工技术交底。

3.3结合本工程特点，本单位技术素质，组织施工人员技术培训工作，要理论与实践结合，进行考核发证使参加培训人员持证上岗。
