城市生活污水处理厂电气设计体会

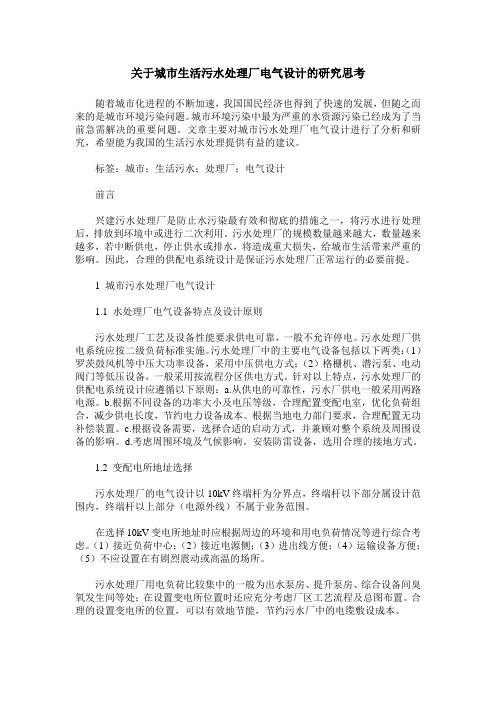

关于城市生活污水处理厂电气设计的研究思考随着城市化进程的不断加速，我国国民经济也得到了快速的发展，但随之而来的是城市环境污染问题。

城市环境污染中最为严重的水资源污染已经成为了当前急需解决的重要问题。

文章主要对城市污水处理厂电气设计进行了分析和研究，希望能为我国的生活污水处理提供有益的建议。

标签：城市；生活污水；处理厂；电气设计前言兴建污水处理厂是防止水污染最有效和彻底的措施之一，将污水进行处理后，排放到环境中或进行二次利用。

污水处理厂的规模数量越来越大，数量越来越多，若中断供电，停止供水或排水，将造成重大损失，给城市生活带来严重的影响。

因此，合理的供配电系统设计是保证污水处理厂正常运行的必要前提。

1 城市污水处理厂电气设计1.1 水处理厂电气设备特点及设计原则污水处理厂工艺及设备性能要求供电可靠，一般不允许停电。

污水处理厂供电系统应按二级负荷标准实施。

污水处理厂中的主要电气设备包括以下两类：（1）罗茨鼓风机等中压大功率设备，采用中压供电方式；（2）格栅机、潜污泵、电动阀门等低压设备，一般采用按流程分区供电方式。

针对以上特点，污水处理厂的供配电系统设计应遵循以下原则：a.从供电的可靠性，污水厂供电一般采用两路电源。

b.根据不同设备的功率大小及电压等级，合理配置变配电室，优化负荷组合，减少供电长度，节约电力设备成本。

根据当地电力部门要求，合理配置无功补偿装置。

c.根据设备需要，选择合适的启动方式，并兼顾对整个系统及周围设备的影响。

d.考虑周围环境及气候影响。

安装防雷设备，选用合理的接地方式。

1.2 变配电所地址选择污水处理厂的电气设计以10kV终端杆为分界点，终端杆以下部分属设计范围内，终端杆以上部分（电源外线）不属于业务范围。

在选择10kV变电所地址时应根据周边的环境和用电负荷情况等进行综合考虑。

（1）接近负荷中心；（2）接近电源侧；（3）进出线方便；（4）运输设备方便；（5）不应设置在有剧烈震动或高温的场所。

城市生活污水处理厂电气设计中的节能分析文章对城市的配套工程——生活污水处理厂的电气设计中如何做到节能增效展开分析。

由于污水处理厂是能耗密集型的项目，然后在环境的污染治理和减少方面，进行生活污水的处理又是必须要做的事业，做好节能减排工作是事业发展的需要。

污水处理厂的电气设计，需要从布局、电气的设计、运行管理控制等多方面加以考虑。

具体说来，包括供、配电的布局、变压器功率因数的提高，谐波电流、电气照明的管控等等。

标签：城市生活污水处理；电气系统；节能减排资源环境和经济发展的矛盾，让环境污染问题逐渐地增多，引发人们的关注。

关于节约能源，降低能耗的呼声越来越强烈，污水处理厂虽然为环境保护做了很多贡献，但其自身的节能减排、降耗技术也一直是众多研究项目的首要内容。

1 污水处理厂电气设计节能减排技术内涵污水处理厂的电气设计中，节能减排工作是从两个技术领域加以阐释的。

一个是节能技术，一个是减排技术。

二者有联系，也有区别。

节能减排相互之间是相辅相成的。

要进行减排，就要以节能技术作为铺垫，要达到节能的目的，减排是必然要做的工作。

如果只注重节能而忽略减排，则会导致能耗激增，带来巨大的经济损失。

只有对节能和减排技术都加以均衡发展，才能得到社会效益和环境效益的均衡发展。

随着国内城镇化的提高，城市生活污水处理厂的发展高速前行，因此污水处理厂的节能减排工作意义重大[1]。

进行污水处理节能和减排技术的设计，首要的是对电气系统的节能减排技术进行规划和布局。

主要集中在变压器的损耗、无功及谐波电流损耗、照明损耗、设置不当带来的空载损耗等问题上。

2 合理布局、减少线损、综合考虑污水处理厂中有不同类型的单体，少则几台，多达几十上百台的用电设备的运行，都需要配电线路的设计等规划工作的完善，以减少线损。

每个污水处理厂，用电设备众多，每个设备都要有配电线路，总的线路的数量可以达到数万米之多。

而且配电线路还含有电阻。

电流通过的时候，会发生功率损耗。

城市生活污水处理厂电气设计体会
何孜章
【期刊名称】《建筑电气》
【年(卷),期】2012(031)006
【摘要】介绍某城市生活污水处理厂的供配电系统设计及电机控制设计．以及智能低压电机保护控制器在电机控制中的应用。

【总页数】6页(P112-117)
【作者】何孜章
【作者单位】广州市设计院,广州市510620
【正文语种】中文
【中图分类】TM301.2
【相关文献】
1.上海白龙港城市污水处理厂工程电气设计体会 [J], 王敏
2.小型城市生活污水处理厂电气与自控设计研究 [J], 丁克勤
3.小型城市生活污水处理厂电气与自控设计研究 [J], 丁克勤
4.小型城市生活污水处理厂电气与自控设计研究 [J], 丁克勤
5.浅谈城市生活污水处理厂电气与自控设计 [J], 王志
因版权原因，仅展示原文概要，查看原文内容请购买。

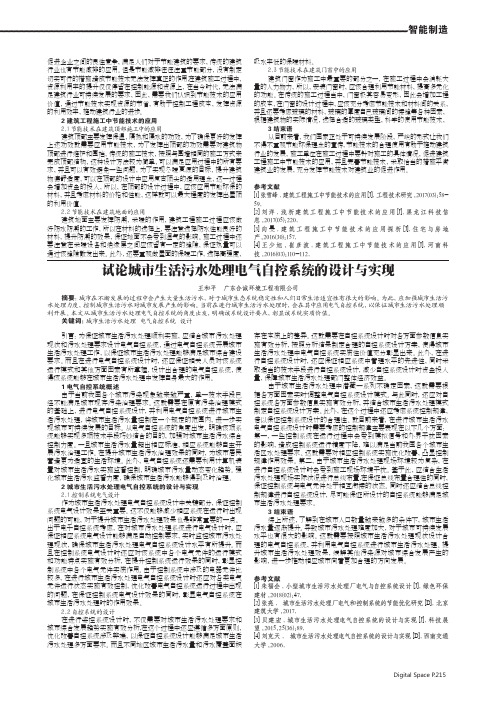

智能制造Digital Space P .215促进企业之间的良性竞争，满足人们对于节能建筑的要求，传统的建筑行业也有节能减排的应用。

但是节能减排往往注重节能部分，没有制定切实可行的措施，造成节能技术无法发挥真正的作用，在建筑施工过程中，资源利用率的提升仅仅停留在控制能源和资源上，在当今时代，无法满足建筑行业可持续发展的要求，因此，需要我们认识到节能技术的应用价值，通过节能技术实现资源的节省，有助于控制工程成本，发挥资源的利用效率，推动建筑行业的进步。

2建筑工程施工中节能技术的应用2.1节能技术在建筑顶部施工中的应用建筑顶部主要发挥保温，隔热和隔水的功效，为了确保更好的发挥上述功效就需要应用节能技术，为了发挥出顶部的功效需要对建筑物顶部进行维护和围挡，传统的施工技术，按照与围墙相同的施工方式来完成顶部结构，这种设计方法较为简单，可以满足应用过程中的所有要求，并且可以有效避免一些问题，为了实现冬暖夏凉的目标，提升建筑物德舒适度，可以在顶部的设计中应用复古顶尖的适用理念，这一过程会增加资金的投入，所以，在顶部的设计过程中，应该应用节能环保的材料，并且考虑材料的价格和性能，这样就可以最大程度的发挥出屋顶的利用价值。

2.2节能技术在建筑地面的应用建筑地面主要发挥防潮，采暖的作用，建筑工程施工过程应该做好防水防潮的工作，所以在材料的选择上，要注意选择防水性能良好的材料，提升防潮的效果，保证地面不会受到湿气的影响。

施工过程中还要注意在采暖设备和绝缘层之间应该留有一定的缝隙，保证热量可以通过该缝隙散发出来。

此外，还要重视做屋面的保暖工作，选择高强度，吸水率低的保暖材料。

2.3节能技术在建筑门窗中的应用建筑门窗作为施工中最重要的部分之一，在施工过程中会消耗大量的人力物力，所以，安装门窗时，应该合理利用节能材料，提高多元化的功能。

在传统的施工过程当中，门窗极其容易变形，因此会增加工程的成本，在门窗的设计过程中，应该充分考虑节能技术和材料间的关系，并且还要考虑玻璃的材料，玻璃的厚度自己玻璃间的接缝等各种因素，根据建筑物的实际情况，选择合适的玻璃类型，科学的使用节能技术，3结束语从目前来看，我们国家正处于可持续发展阶段，严峻的形式让我们不得不重视节能环保理念的宣传，节能技术的合理使用有助于推动建筑行业的发展，施工单位在施工过程中要针对施工的具体情况，促进建筑工程施工中节能技术的应用，并且完善节能技术，采取恰当的措施平衡建筑业的发展，充分发挥节能技术对建筑业的促进作用。

污水处理厂电气设计分析探讨了目前污水治理项目常用到的污水净化技术，由电力控制装置的结构设计、电机操控方案设计、电缆排布设计三项内容上，分析了城市污水净化项目的电气控制方案编制程序，对提高污水治理水平可起到很大的促进作用。

标签：城市污水治理；供电设施；电机调控装置；电缆布设现阶段我们国家对环保工作方面的要求不断趋向严格化，这也大力推进了城市污水治理项目的不断抓紧建设，然而现阶段的城市污水治理企业电耗负担过重，这也给其污水治理项目所在城市的电力容量造成了一定程度的紧张状况，故此对城市污水治理项目的电力能源节约问题拿出价值性很强的合理化方案具有无可替代的现实意义及理论研究价值，笔者在此以某一城市污水治理项目为例证，第一先说明一下其污水治理流程的工艺原理。

1 污水治理项目总体状况此污水治理项目的功能重点是依靠人工操作来强化整治由城市污染物排泄口排放出的工业和生活废水，从而改进城市水源品质和功效。

通常情况下，城市污水治理项目基本可区分成集中治理型及零散治理型两个形态，他把净化之后的城市水源分支就地并入城市地下水利管道或者是总水系之中。

客观地说，城市污水治理装置尚可再回收二次利用某种类型的废水体系，依托优化经整治之后的水源质量，从而达到城市污水的循环再次利用。

在城市污水治理装置中，其净化污水的工艺原理重点是参照物理变化过程、化学变化过程、生物变化过程等各型整治工艺，在完全遵照现阶段国家推行的各种环保政策的前提下，达到污水治理项目中污水整治质量合格，节约工程建设成本及降低正常运营管理成本等多项经营目标。

目前时期，我们国家污水治理项目的实施工艺比较多，最实用的的常规工艺包括如下几个类型：（1）设置污水回收装置，其中涵盖雨水收集管路，污水排放管路还有工业排泄污水管路等；（2）设置相应的粗型格栅设施以拦截固体污物并且配套建造污水升压输送泵站，从而实施大粒状机械性杂质的清除工作；（3）设置相应的细型格栅结构及旋转型沉降池，从而实现对微细型固体颗粒的清除过程；（4）设置微曝型氧化深沟，以及贫氧槽、恶氧槽、喜氧槽等主体治理设施，完成针对废水的氧化过程；（5）让经过处置之后的污水再经历循环沉淀槽实施固体颗粒的沉淀过程，对系统出水槽进行净化消毒，最终让治理过的水体流向排水管路，最后放入城市水系。

城镇污水处理厂电气设计节能优化分析摘要：城市污水处理是城乡一体化发展过程中的重要组成部分。

目前，为保证城市污水处理厂的正常运行，降低污水处理厂的能耗，污水处理厂可将节能优化技术应用于电气设计，进一步提高能源利用率和污水处理效率。

进一步降低污水处理成本。

关键词：城镇污水处理厂；电气设计；节能优化1城镇污水处理厂电气设计节能优化技术的应用意义虽然我国目前淡水资源总量居世界第六位，但人均水资源仅为世界平均水平的四分之一，使我国成为人均淡水资源极为稀缺的国家。

目前，为了有效地满足人们对水资源的需求，通过污水处理厂对水资源进行循环利用已成为十分必要的。

目前，我国的污水处理厂按污水处理规模可分为中小型污水处理厂和大型污水处理厂。

小型污水处理厂一般位于小城镇，规模在2万m3/d以下，建设投资在亿元至数百万元之间。

年经营费用在几十万元到几百万元之间；中型污水处理厂位于小城镇或大城市的郊区，规模约20~10万m3/d，建设投资数百~数十亿元，年运行费用数百万~数百万元；大型污水处理厂位于大城市，规模10万m3/d以上，建设投资数亿元，年运行成本约1000万元。

虽然上述情况的出现在一定程度上满足了近年来我国污水总量快速增长和污水快速处理的需求，但污水处理厂在运行过程中仍然存在污水处理效率低、建设比例低的问题。

同时，我国是一个能源相对匮乏、能源效率低下的国家。

在实际工作过程中，污水处理厂属于能源密集型行业，其高能耗、高处理成本给城市财政工作带来了巨大负担。

目前，为了促进城市污水处理厂的可持续发展，需要在电器设计中采取适当的节能优化措施，以解决污水处理厂的高能耗问题。

为保证污水处理厂在我国电力供应相对电压条件下能保持正常运行状态，为水资源保护提供有效支持。

2城镇污水处理厂电气设计节能优化技术的应用方法2.1电气设备选型的节能优化从节能角度来看，污水处理厂中可以升级的电气设备主要有两类，即变压器和电机。

这两类电气设备的选择是否有效，直接关系到机械设备节能推广的质量。

—46—工作研究污水处理厂的基本功能就是全面处理与转化城市地区污水，对于化工废水通过实施相应的污水转化处理，达到滤除化工污染成分以及循环利用水源的目标。

在目前的情况下，扩建与改建污水处理厂的项目工程规模逐步扩大，经过全面改扩建后的污水处理厂将会具备更加健全的污水处理转化功能，合理节约城市环保部门处理污水的成本资源。

在此过程中，工程设计人员必须要结合改扩建项目的安全运行需求，全面优化污水处理电气系统的设计思路方式。

1 污水处理厂改扩建工程中电气设计的基本宗旨思路电气设备系统具有供应污水处理运行电能的重要保障意义，因此在改扩建污水处理厂的整个工程设计环节中，优化设计厂内的电气运行方式具有明显的必要性。

电气设计人员在正式制定电气改造项目总体规划之前，对于厂内各个电气系统的电压等级、外线供电系统容量、电气运行工况以及电路数目应当进行准确的汇总统计，合理确定新增的电气负荷总量［1］。

具体在优化调整污水厂各个区域部位的电气连接线路时，基本要求在于统一厂内原有电气线路以及新增线路的运行模式，通过实施灵活分配以及统筹兼顾的电气线路优化措施来衔接新旧两个不同的厂内电气线路部分。

在此过程中，全面扩建与改造电气线路的措施必须要尽量实现厂内中断供电时间的有效缩短目标，合理节约厂内改造处理成本，统一规划安排厂内的装置配电级数［2］。

在目前的现状下，很多项目设计人员针对污水处理厂的现有电气运行系统致力于全面挖潜改造，通过挖掘电气系统优化改造潜能的方法来节约电气改造资源，防止表现为过长的中断供电时间。

并且在必要时，电气改造设计人员需要做到灵活运用临时性的厂内电源装置，有效保证电气设备系统的全面优化改造顺利完成。

2 污水处理厂改扩建工程中电气设计的工程实例某污水厂部分的建设内容为对现状一二期改造和三期扩建。

扩建规模为新建8万m3/d 污水处理设施，同时对现状一、二期进行提标改造，一、二期共减量2万m3/d 。

改扩建后全厂实际新增处理能力6万m3/d ，处理总规模为20万m3/d 。

探讨污水处理厂电气节能措施随着城市化进程的加快，工业发展和生活水平的不断提高，污水处理厂已成为城市发展过程中不可或缺的公共设施，解决了城市污水排放、环境污染和保护水资源等问题。

然而污水处理厂也是一个能源消耗和排放CO2的大户。

如何从节能角度降低其耗电量，是建设节能型城市的一个重要课题。

本文结合污水处理厂的特殊工艺流程，对电气节能措施进行探讨。

1. 电机节能电机是污水处理厂的主要设备之一，通常占全厂总耗电量的70%以上。

为了减少耗电量，建议从以下几个方面考虑电机节能。

1.1 更高效的电机。

可以采用效率更高的超高效电机、变频电机、节能电机等替代原先的普通电机。

这些电机具有降低能耗、提高运行效率的优点。

1.2 多台小功率电机替代少数大功率电机。

将运行效率高的小功率电机组合起来使用，可以达到节能的目的。

此外，多台小功率电机联动运行，每个电机负载较小，更容易进行电控节能措施。

1.3 拆卸老化电机。

将老化电机及时拆卸，通过维修、更换等方式提高其运行效率和寿命。

2. 变频技术节能变频技术是节能的一种重要手段，能够通过调整电机转速实现控制电机运行的节能效果。

在污水处理厂中，变频器可以用于增加排泥泵的流量和泵取槽的清洗，以及提高曝气槽等设备的效率，达到节能和提高效率的目的。

此外，可以采用流量、压力等传感器对系统进行监测，实时调整变频器的运行参数，进一步提高节能效果。

3. 曝气系统的节能措施曝气系统是污水处理工艺的重要部分，其耗电量通常占全厂总耗电量的30%-50%。

因此，节能曝气系统是需要重点考虑的问题。

曝气系统中的节能措施主要包括以下几个方面：3.1 使用高效曝气器。

在曝气器选型上，需要考虑清污能力、耐腐蚀性、曝气量等工艺因素。

优先选择高效、低能耗的曝气器，比如鼓风机和转子式曝气器，能够在保证处理效率的前提下降低耗电量。

3.2 优化曝气系统的工艺流程。

通过优化曝气系统的氧化程度，在保证出水质量的前提下降低曝气量，以达到节能的目的。

浅谈城市生活污水处理厂电气与自控设计摘要：近年来，我国的城市化进程有了很大进展，城市生活污水处理工作也越来越受到重视。

如何加强污水处理，避免污水的排放对生活环境造成污染，已然成为民众的重点关注问题。

作为城市污水处理的主要场所，通过电气与自控的科学设计，可进一步提升污水处理质量与效率。

基于此，本文以电气自控系统设计方案的分析入手，探讨并总结现阶段污水处理中智慧排水的应用，以期为城市环保工作开展贡献助力。

关键词：污水处理厂；自控设计；智慧排水；设计方案引言随着污水处理厂的大规模建设，工艺流程的不断更新，电气设计部分显得尤为重要，在遵守基本规范、保证设备运行安全的同时，也要特别重视节能环保的设计理念。

各个企业以及单位在生产发展过程中，都应该将节能降耗理念充分融入在内。

污水处理厂是一个能耗密集型的企业，因此，更应该重视节能降耗。

从当前的实际发展情况来看，部分污水处理厂由于电气设计不合理，而且也没有开展节能措施，导致在对污水进行处理的过程中会消耗大量的资源和能源，严重影响了污水处理厂的处理质量。

1加强污水处理工程中电气节能的必要性分析在污水处理工程能耗组成中，电气能耗是其中的重要组成部分，有必要加强污水处理工程中电气节能设计，进一步降低污水处理工程的能耗，以最小的资源消耗成本获得最大的污水处理收益，在有效改善我国水污染环境问题的同时，降低能源损耗，提升污水处理经济效益，推动社会经济实现绿色可持续发展。

2污水处理厂电气设计优化分析2.1变压器节能设计变压器是污水处理厂电气系统中的重要设备，也是能源耗损较大的电气设备之一。

变压器的整体结构主要由2种部件构成：铜质部件和铁质部件，其损耗特点主要表现在以下几个方面：（1）在负荷电流的影响下，变压器铜部件会在一定程度上损耗负荷电流，并且变压器的铜损耗与负荷电流成正比；（2）铁质部件的损耗，如铁芯带来的铁耗损等与负荷电流不存在比例关系。

为了缓解污水处理厂的能源耗损问题，需要对其进行电气设计优化，在变压器方面常选用节能变压器代替原有变压器。
