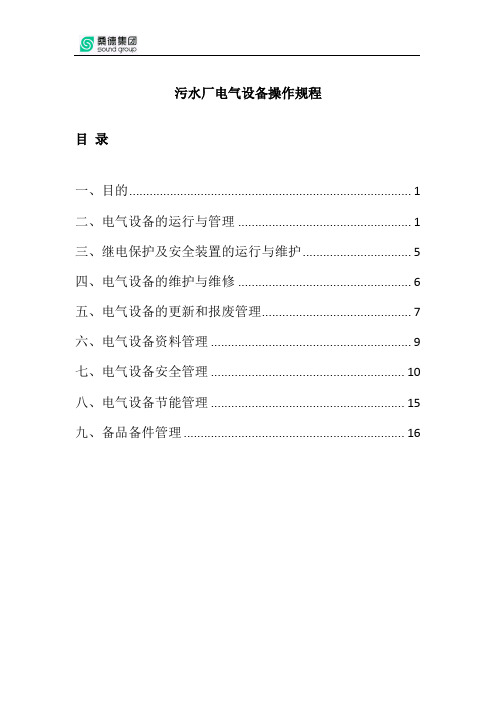

污水厂电气设备操作规程目录一、目的 (1)二、电气设备的运行与管理 (1)三、继电保护及安全装置的运行与维护 (5)四、电气设备的维护与维修 (6)五、电气设备的更新和报废管理 (7)六、电气设备资料管理 (9)七、电气设备安全管理 (10)八、电气设备节能管理 (15)九、备品备件管理 (16)一、目的为加强污水厂电气设备运行管理工作，提高电气设备的运行水平，保障电气设备安全、可靠、稳定、经济运行，制定本手册。
二、电气设备的运行与管理污水厂电气设备的运行管理工作，应明确到相关车间及个人。
电气主管在分管生产经理的领导下，全面负责本单位电气技术及管理工作。
电力设备的投入运行及维护检修，必须有两人来完成，一人监护，一人操作。
在地埋电线电缆的上方，每隔一定距离，必须竖立“此地有电缆，严禁挖掘”的警示标识。
对于电气设备的启动、停止，运行要严格执行停、送电牌制度和交接班制度。
巡视检查运行中的电气设备，值班人员应酌情用量、看、摸、听、嗅的方法，掌握电气设备的运行情况，以便及时发现问题，处理隐患。
电气设备严禁在过载、超温、超速和无保护的情况下强制运行。
值班人员应充分利用停车时间，对电气设备清擦、除尘、检查、维护、专检。
（一）、配电室及变压器变配电控制室、继电保护装置室、重要装置的高、低压变配电室的运行环境温度以（25±5）℃、相对湿度40%-70%为宜，达不到要求的应装设带有除湿功能的空调设备。
变压器主要指电力变压器、电抗器、互感器、消弧线圈等。
油浸电力变压器应按规范设置消防设施和事故排油设施。
在事故情况下，允许使用变压器的事故过负荷能力。
其过负荷的数值应按规范或制造厂的规定执行；同时变压器要按制造厂使用要求进行运行、维护、试验。
本公司采用两台500KVA变压器交替运行。
1高压操作严格执行操作票制度。
2操作人和监护人应对所填操作票是否正确进行确认，并经有关人员审核签名，如对操作票发生疑问，应向有关人员汇报弄清楚后再进行操作，不准擅自更改操作票，严禁酒后操作。
（建筑电气工程）某污水处理厂电气说明某污水处理厂电气说明摘要：根据排水规范要求，本工程属重要的城市基础设施，城市污水设备不允许中断供电，以避免电源故障造成污水处理过程中断、微生物死亡、设备堵塞等生产紊乱现象。
本工程供电按二类负荷考虑，因此采用双电源供电。
关键词：污水处理厂电气说明1.1电气设计1.1.1设计依据和设计范围本设计执行国家、部委颁发的有关电气设计规范：10kV及以下变电所设计规范GB50053－94低压配电装置及线路设计规范GBJ54－83电力装置的继电保护和自动装置设计规范GB50062－92供配电系统设计规范GB50052－95低压配电设计规范GB50054－95建筑物防雷设计规范GB50057－94电力工程电缆设计规范GB50217－94通用用电设备配电设计规范GB50055－93且联电容器装置设计规范GB50227－95以工艺对生产设备的要求为依据，同时贯彻节能方针，以节能降耗的原则选择电气设备。
其设计范围为厂区内的变配电生产工艺过程控制、室内外照明及空调、防雷接地系统。
1.1.2供电电源根据排水规范要求，本工程属重要的城市基础设施，城市污水设备不允许中断供电，以避免电源故障造成污水处理过程中断、微生物死亡、设备堵塞等生产紊乱现象。
本工程供电按二类负荷考虑，因此采用双电源供电，壹用壹备（备用电源为热备），电源进线开关和母线分段开关设电气闭锁。
由西南郊变电所引出壹回路10kV电源为主供电源，镐京变电所引出壹回路10kV电源为备用电源。
西西南郊变电所距水厂约4公里，镐京变电所距水厂约2公里。
1.1.3用电负荷及供配电系统本工程电气设备装机容量2691kW，用电电压等级0.4kV,规算至10kV侧计算负荷：Pjs=1649.33kW，Qjs=662.57kvar，Sjs=1777.44kVA。
根据污水处理厂内负荷分布情况，拟在距负荷中心氧化沟附近建壹座10/0.4kV 变配电所，内设高压配电室、低压配电室、控制室。

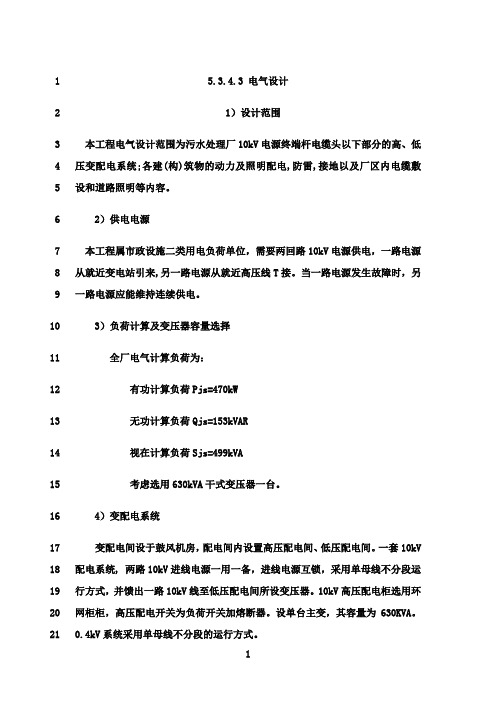

5、3、4、3 电气设计1)设计范围本工程电气设计范围为污水处理厂10kV电源终端杆电缆头以下部分的高、低压变配电系统;各建(构)筑物的动力及照明配电,防雷,接地以及厂区内电缆敷设与道路照明等内容。
2)供电电源本工程属市政设施二类用电负荷单位,需要两回路10kV电源供电,一路电源从就近变电站引来,另一路电源从就近高压线T接。
当一路电源发生故障时,另一路电源应能维持连续供电。
3)负荷计算及变压器容量选择全厂电气计算负荷为:有功计算负荷Pjs=470kW无功计算负荷Qjs=153kVAR视在计算负荷Sjs=499kVA考虑选用630kVA干式变压器一台。
4)变配电系统变配电间设于鼓风机房,配电间内设置高压配电间、低压配电间。
一套10kV配电系统, 两路10kV进线电源一用一备,进线电源互锁,采用单母线不分段运行方式,并馈出一路10kV线至低压配电间所设变压器。
10kV高压配电柜选用环网柜柜,高压配电开关为负荷开关加熔断器。
设单台主变,其容量为630KVA。
0、4kV系统采用单母线不分段的运行方式。
5)设备选型10kV开关柜选用环网柜。
0、4kV开关柜采用GGD型固定式开关柜。
10/0、4kV变压器采用环氧树脂干式节能型变压器。
其它车间0、4KV动力配电箱采用XL-21型。
机旁控制箱,插座箱箱体采用防腐全绝缘箱。
6)继电保护及控制﹙a﹚10kV高压系统10kV系统采用负荷开关加熔断器保护。
﹙b﹚低压系统低压总进线开关设速断,延时速断及长延时过电流三段保护。
电动机保护回路设速断﹑过电流及过负荷等保护。
供电出线回路设速断及过负荷保护。
(c)低压潜水泵电动机(5kW以上),全系列搅拌机除常规保护(短路、过负荷等)外,还设有漏油、渗水及湿度等潜水泵电机所需的专用保护。
(d)全厂参与工艺过程的用电设备,其控制方式采用机旁就地控制、PLC集中控制及中心控制室控制的三级控制方式。
在所有用电设备附近均设有机旁控制箱,用于就地控制方式。

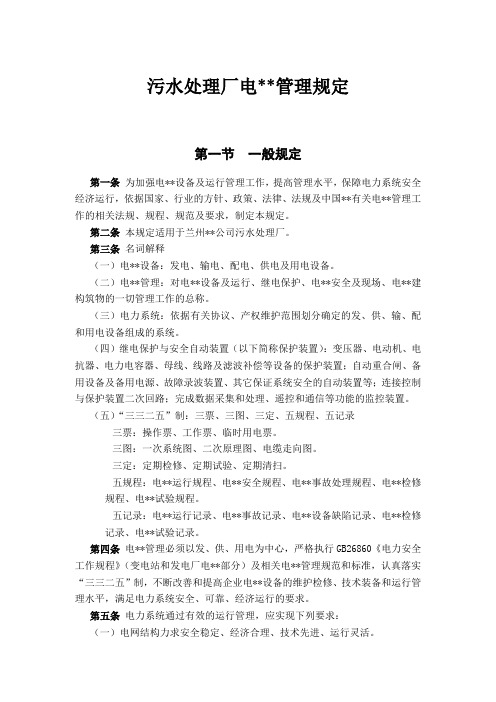

污水处理厂电**管理规定第一节一般规定第一条为加强电**设备及运行管理工作，提高管理水平，保障电力系统安全经济运行，依据国家、行业的方针、政策、法律、法规及中国**有关电**管理工作的相关法规、规程、规范及要求，制定本规定。
第二条本规定适用于兰州**公司污水处理厂。
第三条名词解释（一）电**设备：发电、输电、配电、供电及用电设备。
（二）电**管理：对电**设备及运行、继电保护、电**安全及现场、电**建构筑物的一切管理工作的总称。
（三）电力系统：依据有关协议、产权维护范围划分确定的发、供、输、配和用电设备组成的系统。
（四）继电保护与安全自动装置（以下简称保护装置）：变压器、电动机、电抗器、电力电容器、母线、线路及滤波补偿等设备的保护装置；自动重合闸、备用设备及备用电源、故障录波装置、其它保证系统安全的自动装置等；连接控制与保护装置二次回路；完成数据采集和处理、遥控和通信等功能的监控装置。
（五）“三三二五”制：三票、三图、三定、五规程、五记录三票：操作票、工作票、临时用电票。
三图：一次系统图、二次原理图、电缆走向图。
三定：定期检修、定期试验、定期清扫。
五规程：电**运行规程、电**安全规程、电**事故处理规程、电**检修规程、电**试验规程。
五记录：电**运行记录、电**事故记录、电**设备缺陷记录、电**检修记录、电**试验记录。
第四条电**管理必须以发、供、用电为中心，严格执行GB26860《电力安全工作规程》（变电站和发电厂电**部分）及相关电**管理规范和标准，认真落实“三三二五”制，不断改善和提高企业电**设备的维护检修、技术装备和运行管理水平，满足电力系统安全、可靠、经济运行的要求。
第五条电力系统通过有效的运行管理，应实现下列要求：（一）电网结构力求安全稳定、经济合理、技术先进、运行灵活。
（二）向各生产装置提供质量合格的电能。
（三）保护装置微机化、监控系统自动化、通信系统现代化。
第六条供电单位应做好电**设备的节能工作，采用新技术、新工艺、新设备、新材料，积极推广高效节能的电**设备及技术。
5.3.4.3 电气设计121）设计范围3本工程电气设计范围为污水处理厂10kV电源终端杆电缆头以下部分的高、低4压变配电系统;各建(构)筑物的动力及照明配电,防雷,接地以及厂区内电缆敷5设和道路照明等内容。
62）供电电源本工程属市政设施二类用电负荷单位，需要两回路10kV电源供电，一路电源78从就近变电站引来,另一路电源从就近高压线T接。
当一路电源发生故障时，另9一路电源应能维持连续供电。
3）负荷计算及变压器容量选择1011全厂电气计算负荷为：12有功计算负荷Pjs=470kW13无功计算负荷Qjs=153kVAR14视在计算负荷Sjs=499kVA15考虑选用630kVA干式变压器一台。
164）变配电系统17变配电间设于鼓风机房，配电间内设置高压配电间、低压配电间。
一套10kV 18配电系统, 两路10kV进线电源一用一备，进线电源互锁，采用单母线不分段运19行方式，并馈出一路10kV线至低压配电间所设变压器。
10kV高压配电柜选用环网柜柜，高压配电开关为负荷开关加熔断器。
设单台主变，其容量为630KVA。
20210.4kV系统采用单母线不分段的运行方式。
225）设备选型2310kV开关柜选用环网柜。
240.4kV开关柜采用GGD型固定式开关柜。
2510/0.4kV变压器采用环氧树脂干式节能型变压器。
26其它车间0.4KV动力配电箱采用XL-21型。
27机旁控制箱，插座箱箱体采用防腐全绝缘箱。
286）继电保护及控制29﹙a﹚10kV高压系统3010kV系统采用负荷开关加熔断器保护。
31﹙b﹚低压系统低压总进线开关设速断，延时速断及长延时过电流三段保护。
3233电动机保护回路设速断﹑过电流及过负荷等保护。
34供电出线回路设速断及过负荷保护。
（c）低压潜水泵电动机(5kW以上)，全系列搅拌机除常规保护（短路、过负3536荷等）外，还设有漏油、渗水及湿度等潜水泵电机所需的专用保护。
37（d）全厂参与工艺过程的用电设备，其控制方式采用机旁就地控制、PLC集38中控制及中心控制室控制的三级控制方式。

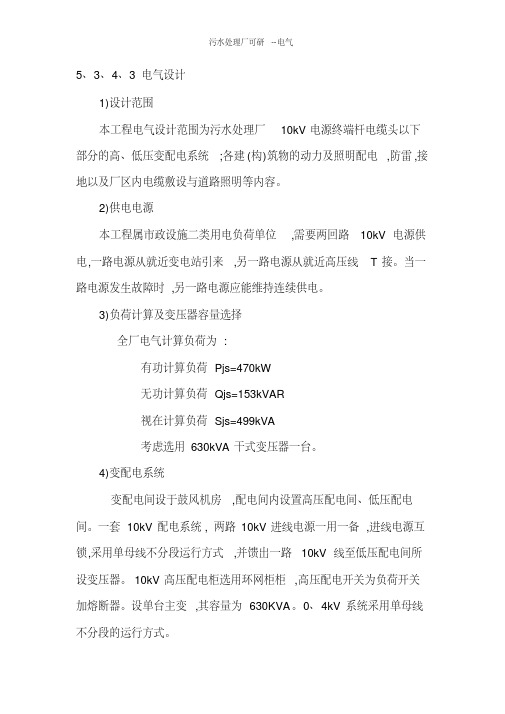

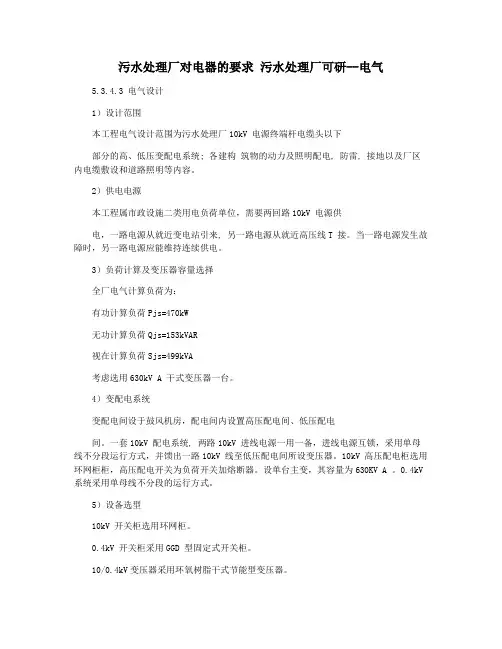

污水处理厂对电器的要求污水处理厂可研--电气5.3.4.3 电气设计1）设计范围本工程电气设计范围为污水处理厂10kV 电源终端杆电缆头以下部分的高、低压变配电系统; 各建构筑物的动力及照明配电, 防雷, 接地以及厂区内电缆敷设和道路照明等内容。
2）供电电源本工程属市政设施二类用电负荷单位，需要两回路10kV 电源供电，一路电源从就近变电站引来, 另一路电源从就近高压线T 接。
当一路电源发生故障时，另一路电源应能维持连续供电。
3）负荷计算及变压器容量选择全厂电气计算负荷为：有功计算负荷Pjs=470kW无功计算负荷Qjs=153kVAR视在计算负荷Sjs=499kVA考虑选用630kV A 干式变压器一台。
4）变配电系统变配电间设于鼓风机房，配电间内设置高压配电间、低压配电间。
一套10kV 配电系统, 两路10kV 进线电源一用一备，进线电源互锁，采用单母线不分段运行方式，并馈出一路10kV 线至低压配电间所设变压器。
10kV 高压配电柜选用环网柜柜，高压配电开关为负荷开关加熔断器。
设单台主变，其容量为630KV A 。
0.4kV 系统采用单母线不分段的运行方式。
5）设备选型10kV 开关柜选用环网柜。
0.4kV 开关柜采用GGD 型固定式开关柜。
10/0.4kV变压器采用环氧树脂干式节能型变压器。
其它车间0.4KV 动力配电箱采用XL-21型。
机旁控制箱，插座箱箱体采用防腐全绝缘箱。
6）继电保护及控制﹙a ﹚10kV 高压系统10kV 系统采用负荷开关加熔断器保护。
﹙b ﹚低压系统低压总进线开关设速断，延时速断及长延时过电流三段保护。
电动机保护回路设速断﹑过电流及过负荷等保护。
供电出线回路设速断及过负荷保护。
（c ）低压潜水泵电动机5kW以上，全系列搅拌机除常规保护（短路、过负荷等）外，还设有漏油、渗水及湿度等潜水泵电机所需的专用保护。
（d ）全厂参与工艺过程的用电设备，其控制方式采用机旁就地控制、PLC 集中控制及中心控制室控制的三级控制方式。
本科生课程设计题目：污水处理厂电气初步设计课程：建筑电气专业：xx学号：xx班级：xx姓名：xx指导教师：xx完成日期： xx目录课程设计任务书 (Ⅰ)目录 (Ⅱ)1.照明系统设计…….……………………………………...………………….….................... .11.1工程概况与设计依据1.2 照明及照明配电系统设计2.控制室电气系统设计 (4)2.1 控制室及室内设备配电设计2.2 室外设备配电设计3. 负荷计算.................................................................................... (6)3.1 各回路负荷计算3.2 各配电箱（柜）负荷计算4. 电气设备、导线电缆选择 (9)4.1电源进线及各条配电线路的选择4.2 电气设备的选择5. 控制室接地及等电位计 (13)参考文献 (14)附录设计图纸Ⅱ建筑电气课程设计任务书一、设计课题题目：污水处理厂电气初步设计。
二、设计基础资料污水厂电气设计条件见条件图。
三、设计内容及要求内容：根据所提供的条件图，做照明、动力配电及接地设计，选择电源进线、各条出线、灯具、插座及各级用户配电箱，并采用合理布置方式布置。
要求：按工程制图要求绘制照明插座、动力配线平面图及系统图；按工程设计要求写出计算书（负荷计算、导体选择计算等）和方案说明书。
设计成果：设计成果包括设计报告（含计算）和设计图纸。
设计图纸包括：（1）照明插座平面布置图、动力平面图，接地平面图。
（2）电气系统图；四、时间安排第一天根据所提供的条件图，进行负荷计算；第二天选择进户线、各条出线、灯具、插座及用户配电箱，合理布置；第三、四天按工程制图要求绘制照明插座平面图、动力配线图、接地平面及系统图；第五天写出计算书（负荷计算、导体选择计算等）和方案说明书。
二零一二年五月Ⅰ1、照明系统设计1.1工程概况与设计依据本工程为淮阴区丁集镇污水处理厂一期工程的电气初步设计，要求对整个厂区进行室内照明配电和所有动力设备进行配电及及接地配线，同时选择电源进线、各条出线、灯具、插座及各级用户配电箱，并采用合理布置方式布置。
某污水处理厂电气说明摘要：根据排水规范要求，本工程属重要的城市基础设施，城市污水设备不允许中断供电，以避免电源故障造成污水处理过程中断、微生物死亡、设备堵塞等生产紊乱现象。
本工程供电按二类负荷考虑，因此采用双电源供电。
关键词：污水处理厂电气说明1.1电气设计1.1.1设计依据和设计范围本设计执行国家、部委颁发的有关电气设计规范：10kV及以下变电所设计规范GB50053－94低压配电装置及线路设计规范GBJ54－83电力装置的继电保护和自动装置设计规范GB50062－92供配电系统设计规范GB50052－95低压配电设计规范GB50054－95建筑物防雷设计规范GB50057－94电力工程电缆设计规范GB50217－94通用用电设备配电设计规范GB50055－93并联电容器装置设计规范GB50227－95以工艺对生产设备的要求为依据，同时贯彻节能方针，以节能降耗的原则选择电气设备。
其设计范围为厂区内的变配电生产工艺过程控制、室内外照明及空调、防雷接地系统。
1.1.2供电电源根据排水规范要求，本工程属重要的城市基础设施，城市污水设备不允许中断供电，以避免电源故障造成污水处理过程中断、微生物死亡、设备堵塞等生产紊乱现象。
本工程供电按二类负荷考虑，因此采用双电源供电，一用一备（备用电源为热备），电源进线开关与母线分段开关设电气闭锁。
由西南郊变电所引出一回路10kV电源为主供电源，镐京变电所引出一回路10kV电源为备用电源。
西西南郊变电所距水厂约4公里，镐京变电所距水厂约2公里。
1.1.3用电负荷及供配电系统本工程电气设备装机容量2691kW，用电电压等级0.4kV,规算至10kV侧计算负荷：Pjs=1649.33kW，Qjs=662.57kvar，Sjs=1777.44kV A。
根据污水处理厂内负荷分布情况，拟在距负荷中心氧化沟附近建一座10/0.4kV变配电所，内设高压配电室、低压配电室、控制室。
设置二台SCB9型1250kV A干式变压器并联运行，变压器的负荷率为71%。
污水处理厂电气设计1.1.1.1.电气设计范围本设计包括污水处理厂全部的电气设计，具体包括以下设计内容：（1）本污水处理厂变配电站及变配电装置设计。
（2）污水处理厂用电设备供电及控制系统设计。
（3）污水处理厂电缆敷设设计。
（4）污水处理厂供配电系统及各构筑物接地设计。
（5）污水处理厂防雷设计。
（6）污水处理厂室内照明、道路照明及室外各构筑物照明设计。
1.1.1.2.供配电及传动设计（1）负荷等级根据污水处理工艺的特点和要求以及城市污水处理厂的重要性，本工程用电属二级负荷，采用两路10KV电源供电。
（2）用电负荷本工程在原有10kV总开关站西侧设置厂区新建总变电所，在新建总变电所内设置25台高压配电柜，其中包含为新建厂区供电的12台变压器柜及为原有厂区变电所供电的2台高压馈出柜。
在新建回流污泥泵房1附属新建分变电所1，设两台电力变压器，按负荷计算的结果容量为800kVA。
变压器为两座新建生化池、新建的回流污泥泵房1、新建乙酸钠投药间提供电源，两台变压器一用一备。
在新建回流污泥泵房2附属新建分变电所2，设两台电力变压器，按负荷计算的结果容量为800kVA。
变压器为一座新建生化池、一座新建的AA/O池、新建污泥回流泵房2、新建乙酸钠投药间提供电源，两台变压器一用一备。
在新建的回流污泥泵房3附属新建分变电所3，设两台电力变压器，按负荷计算的结果容量为630kVA。
变压器为两座新建生化池、新建回流污泥泵房3、新建乙酸钠投药间提供电源，两台变压器一用一备。
在新建除臭间附属新建分变电所4，设两台电力变压器，按负荷计算的结果容量为630kVA。
变压器为新建污泥浓缩液处理间、新建除臭间、新建深井泵房、原有锅炉房改造、原有污泥脱水间新增脱水机、原有细格栅间及沉砂池增加设备提供电源，两台变压器一用一备。
在新建中间提升泵房附属新建分变电所5，设两台电力变压器，按负荷计算的结果容量为2000kVA。
变压器为新建中间提升泵房、新建高效沉淀池、新建加药间提供电源，两台变压器一用一备。
城市污水处理厂电气工程施工及自动化控制分析城市污水处理厂电气工程施工及自动化控制分析一、引言随着城市化进程的加快，城市污水处理厂的建设和运行变得更加重要。
电气工程施工及自动化控制是城市污水处理厂中至关重要的环节，对于有效处理污水、保护环境具有重要的意义。
本文将对城市污水处理厂电气工程施工及自动化控制进行分析，并探讨其优化方法。
二、城市污水处理厂电气工程施工分析1.设备选型：在进行电气工程施工前，需要根据城市污水处理厂的处理规模和工艺要求选择合适的设备。
电气设备的选型应综合考虑设备的性能、可靠性、维修保养以及成本等因素。
2.电气布线：电气布线是城市污水处理厂电气工程施工中重要的一环。
布线的合理与否直接影响到设备的工作效果和运行稳定性。
在进行电气布线时，需要充分考虑电缆的容量、长度、距离等因素，合理布置电气柜，以及做好接线和接地工作。
3.电气安装：电气设备在施工过程中的正确安装十分关键。
在安装过程中，应仔细阅读设备安装说明书，确保设备的正确安装，避免疏忽导致设备的损坏。
此外，在安装过程中需要注意设备的防护和测试，确保其安全可靠运行。
4.调试和验收：电气工程施工完成后，需要进行调试和验收工作。
调试工作包括设备的开启、设定参数、联动试运行等，以确保设备正常运转。
验收工作则是对整个电气系统进行检查，以验证施工的质量和符合规范要求。
三、城市污水处理厂自动化控制分析1.自动化控制系统的作用：自动化控制系统是城市污水处理厂中的关键部分，其作用主要体现在以下几个方面：（1）提高处理效率：自动化控制系统可以精确地控制各个处理单元，提高处理效率，减少能耗。
（2）提升运行稳定性：自动化控制系统通过实时监测和自动调节，可以保持处理设备的平稳运行，降低故障发生率。
（3）降低人工成本：自动化控制系统能够减少人工干预，降低对操作人员的依赖，减少人力成本。
2.自动化控制系统的构成：城市污水处理厂的自动化控制系统主要由监测系统、控制系统和信息管理系统构成。
某污水处理厂电气说明
摘要：根据排水规范要求，本工程属重要的城市基础设施，城市污水设备不允许中断供电，以避免电源故障造成污水处理过程中断、微生物死亡、设备堵塞等生产紊乱现象。
本工程供电按二类负荷考虑，因此采用双电源供电。
关键词：污水处理厂电气说明
1.1电气设计
1.1.1设计依据和设计范围
本设计执行国家、部委颁发的有关电气设计规范：
10及以下变电所设计规范50053－94
低压配电装置及线路设计规范54－83
电力装置的继电保护和自动装置设计规范50062－92
供配电系统设计规范50052－95
低压配电设计规范50054－95
建筑物防雷设计规范50057－94
电力工程电缆设计规范50217－94
通用用电设备配电设计规范50055－93
并联电容器装置设计规范50227－95
以工艺对生产设备的要求为依据，同时贯彻节能方针，以节能降耗的原则选择电气设备。
其设计范围为厂区内的变配电生产工艺过程控制、室内外照明及空调、防雷接地系统。
1.1.2供电电源
根据排水规范要求，本工程属重要的城市基础设施，城市污水设备不允许中断供电，以避免电源故障造成污水处理过程中断、微生物死亡、设备堵塞等生产紊乱现象。
本工程供电按二类负荷考虑，因此采用双电源供电，一用一备（备用电源为热备），电源进线开关与母线分段开关设电气闭锁。
由西南郊变电所引出一回路10电源为主供电源，镐京变电所引出一回路10电源
为备用电源。
西西南郊变电所距水厂约4公里，镐京变电所距水厂约2公里。
1.1.3用电负荷及供配电系统
本工程电气设备装机容量2691，用电电压等级0.4,规算至10侧计算负荷：1649.33，662.57，1777.44。
根据污水处理厂内负荷分布情况，拟在距负荷中心氧化沟附近建一座10/0.4变配电所，内设高压配电室、低压配电室、控制室。
设置二台9型1250干式变压器并联运行，变压器的负荷率为71%。
10和0.4系统采用单母线分段结线，进线与母联开关设置微机和电气连锁。
由变配电所至全厂各构筑物的配电电缆采用放射式电缆馈送。
在厂内根据工艺流程，用电设备的负荷及参与的控制系统的生产设备，设置4套马达控制中心（1－4）。
1设置在变压配室的低压配电室，控制项目为生物氧化沟、生物选择池内的设备。
2设置在粗格栅及污水提升泵站控制室，控制项目为粗格栅及污水提升泵站、细格栅间、曝气沉砂池内的设备。
3设置在回用水送水泵房，控制项目为回用水送水泵房、回用水过滤站、
回用水加药间、污泥脱水机房内的设备。
4设置在氯库及加氯间，控制项目为氯库及加氯间、污泥投配及冲洗水泵房、污泥均质池、污泥泵房、接接触消毒池、回用水及提升泵房、最终沉淀池内的设备。
在其它构筑物设置相应的动力配电箱以满足动力需要。
1.1.4计量及功率因数补偿
本工程采用高供高计的计量型式，在高压配电系统的进线柜内设计量装置，同时留有接口供安装负荷监控装置用，并可带有通讯接口将电量信号直接传至中控室。
在0.4侧设置用于非生产性照明的计量表，对非生产性照明进行单独计量。
为达到供电部门要求保证功率因数在0.9以上，采用低压电力电容器集中自动补偿,补偿容量为570。
1.1.5保护与控制
（一）高压系统
在高压开关柜内设置相应的微机型继电保护装置，完成主设备的各种保护功能；同时具有电参数监测、断路器监测及通讯功能，与全厂控制系统组网，以满足无人值守和综合自动化的需要。
a.10电源进线设置定时限速断及过流保护；
b.配电变压器设反时限速断、过电流、过负荷及温度保护；
c.母联设有时限的速断与过流保护。
（二）低压系统
低压系统总进线断路器设短路速断、延时速断及长延时过流电流三段保护。
电动机保护回路设短路、过电流及过载等保护。
潜水电动机内设有电机温度、腔内温度、密封泄漏保护。
配电回路设短路及过电流保护。
高压开关设备分就地和远距离控制两种方式，断路器的操作机构电压为110V。
根据启动电流对系统母线压降的影响，380V的异步电动机的启动分直接启动和软启动两种方式。
电机控制设有接口电路，设手动－停机－自动转换开关，其中手动状态用于调试或自控系统故障时维持生产，自动状态为主要
生产操作方式。
1.1.6照明及防雷接地系统
本工程照明设有工作照明、事故照明、安全照明和厂区道路照明四种类型，其照度按相应规范确定。
非生产性部分照明电源取自变配电所并单独计量，生产照明由单体构筑物馈出，安全照明电压为24V。
避雷设计依据需要进行，用于防直击雷和感应雷，避雷器和浪涌抑制装置，用于防雷波侵入、操作系统过电压及微机系统保护。
本工程接地系统采用－S系统，全厂做等电位处理。
1.1.7线路敷设
厂区室外配电线以电缆沟为主，直埋为辅的敷设方式，室内采用电缆桥架明设与穿管保护暗敷设相结合的方式。
1.1.8设备选型
高压开关柜选用－10型金属铠装间隔中置式手车柜，断路器选用4型真空断路器，内配直流弹簧储能操作机构，并配备选进的微机综合保护装置。
低压开关柜及柜选用型抽出式开关柜，配备优质元器件，其元器件以模块化组合式为主，其互换性强，以便于器件的更换及整定值的调整。
电力变压器选用节能型，维修方便，无油的9型干式环氧树脂真空浇注配电变压器，联结组别为，并配有温控装置。
1.2自控与仪表系统设计
1.2.1概述
为了整个污水处理系统能够安全可靠、经济合理地运行，使污水处理厂的管理和操作人员能够全面有效的调度管理和监控整个系统的运行过程，能够简捷准确地操作控制各个生产设备，根据本厂区总体布局和工艺流程的特点，配置一套集散式计算机监控系统以及相应的仪表检测设备，对污水处理全过程进行实时监控和调度管理。
1.2.2计算机监控系统的构成
监控系统负责全厂生产过程监视控制与数据采集，由中央监控站、控制站以及通讯网络构成。
中央监控站设在污水处理厂综合办公楼中心控制室，主要包括：监控计算机、管理计算机、模拟屏、电源、报表打印机、报警打印机、光纤交换机等。
控制站分别设在污水处理厂各工艺区现场，主要由机柜、可编程控制器，操作员面板以及网络接口等组成。
通讯采用网为主干网，
网络通讯介质为光纤。
1.2.3计算机监控系统功能
（一）中央监控站的功能
中央监控站通过配置操作平台，采用监控软件可实现以下功能：
*通过通讯网络与现场控制站进行数据通讯，采集过程信息。
*动态显示整个工艺流程的总貎图、分貎图。
*动态显示设备的各种状态和各种参数值，提供操作指导。
*故障报警及处理处理显示记录，并进行统计分析，打印存储等报警处理。
*设备的参数设置及远程操作控制。
*各种参数的分类分组处理。
*各种参数的柱形图、扇形、趋势图。
通过配置、可以实现建立历史数据库，对各种数据进行建档分析和处理，
编辑输出各种所需的生产报表。
监控计算机和管理计算机采用相同的软、硬件配置，在正常情况下各自分担不同的工作。
监控计算机负责生产工艺过程的实时监控，管理计算机负责数据处理和编辑输出生产报表。
当其中一台机故障时，可由另一台机替代。
在中心控制室设置有一面4.02.5M的模拟屏可以显示全厂的工艺流程，通过灯光，实时动态显示各构筑物内的设备运行情况，并有重要参数的模拟仪表显示。
故障通过蜂鸣器、指示灯发出声光报警。
（二）控制站的功能
控制站设置在各区域控制室，控制站配有通讯接口，与中央监控工作站数据交换，控制站内驻留有应用程序，并配有操作员面板，可独立于中央监控工作站进行监控，以确保系统的安全可靠。
根据污水厂的工艺布局及电气柜设置情况，共设有5个控制站，用于实现各功能单元的数据采集和设备控制。
0设备在中控室，负责对模拟屏进行控制。
1控制站设置在粗格栅及污水提升泵站。
负责进厂水流量、值、浊度，粗、细格棚前后水位，污水提升泵房液位，泵出口压力等参数的采集；对粗细格栅，污水泵提升泵、无轴螺旋输送机、栅渣压榨机、刮渣机、吸砂泵、
鼓风机、砂水分离器等设备进行状态检测和控制。
2控制站设置在变配电室。
负责对生物氧化沟内溶解氧浓度及液位，生物选择内溶解氧浓度及液位，泵出口压力，变配电设备的状态数据和电量数据采集；对生物氧化沟内潜水搅拌器、曝气机，出水调节堰板，选择池内潜水搅拌器，出水调节堰板等设备进行状态检测和控制。
3控制设置在回用水送水泵房。
负责对均质池液位，脱水机进泥量、加药量，厂区污水泵房液位，剩余污泥量，回流污泥量，泵出口压力等参数检测；对均质池搅拌器、污泥投配泵、浓缩脱水机、螺旋输送机、冲洗泵、搅拌装置、潜污泵、螺杆泵、投药泵等设备进行状态检测和控制。
4设置在加氯间，负责对加氯间漏氯，接触池值、浊度、余氯及液位，污泥泵房液位，回用提升泵房液位，出厂水流量，泵出口压力等参数的采集；对加氯间、接触池、污泥泵房、回用水提升泵房，最终沉淀池内的设备进行状态检测和控制。
（三）设备的操作控制方式
设备的操作分别分为三级。
即机侧（或就地）操作、现场分控站操作、中心控制操作。
受控设备上应设有“自动手动停止”方式选择开关。
