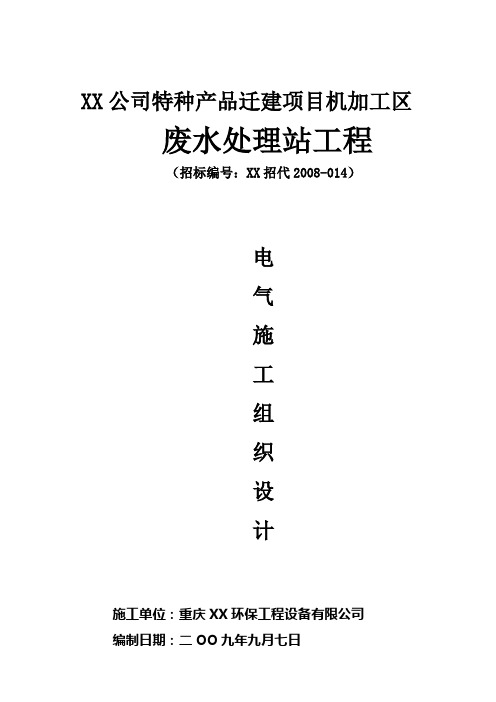

XX公司特种产品迁建项目机加工区废水处理站工程（招标编号：XX招代2008-014）电气施工组织设计施工单位：重庆XX环保工程设备有限公司编制日期：二OO九年九月七日目录说明 (3)第一章、概述 (3)1、编制依据 (3)2、编制原则 (4)3、编制指导思想 (4)4、地理位置 (4)5、工程地点 (5)6、工程概况 (5)7、工程特点 (5)第二章、施工准备 (5)1、施工工序 (5)2、人力资源准备 (6)第三章、质量与安全保证措施 (8)1、质量保证措施 (8)2、安全保证措施 (10)3、施工场地文明措施 (12)第四章、电气施工方法 (12)1、电气安装主要（关键）部位施工工艺 (12)2、电气调整、试验方案 (20)第五章、主要施工设备计划表 (26)1、主要施工设备表 (26)第六章、计量器具选择配备计划 (27)1、计量器具配备表 (27)说明本施工组织设计是依据招标单位提供的招标文件，施工图和国家有关施工规范及验收标准进行编制的。
本施工组织设计针对本工程施工中的重、难点及其解决措施，主要施工方法，施工组织部署，及主要机械设备、检验检测仪器使用配置，质量、安全、劳动力和工期保证措施及文明施工与环境保护措施等几方面进行阐述说明。
最终目的是确保污水处理站机电安装工程的施工进度、施工质量、施工安全、确保文明施工、环境保护、员工健康、实现业主愿望，确保用户满意。
第一章、概述1、编制依据1.1 《XX汽车（集团）有限责任公司特种产品迁建项目废水处理站工程招标文件》。
1.2 施工现场调查资料及业主提供的其他相关资料。
1.3 我公司根据招标文件要求制作的技术方案、设计图纸。
1.4．有关电气安装施工的规范、标准：1.4.1《电气装置安装工程母线装置施工及验收规范》GBJ149-901.4.2《电气装置安装工程电气设备交接试验标准》GB50150-911.4.3《电气装置安装工程电缆线路施工及验收规范》GB50168-20061.4.4《电气装置安装工程接地装置施工及验收规范》GB50169-20061.4.5《电气装置安装工程旋转电机施工及验收规范》GB50170-921.4.6《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-921.4.7《电气装置安装工程低压电器施工及验收规范》GB50254-961.4.8《电气装置安装工程电力变流设备施工及验收规范》GB50255-961.4.9《电气装置安装工程起重机电气装置施工及验收规范》GB50256-961.4.10《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-961.4.11《建筑电气工程施工质量验收规范》GB50303-20021.4.12《工业安装工程质量检验评定统一标准》GB50252-941.4.13《建筑工程施工现场供用电安全规范》(GB50194-93)1.4.14《建筑工程安全检查评分标准》（JGJ59-99）1.4.15《建设工程安全生产管理条例》2、编制原则依靠科技、合理配置、强化管理、均衡施工。
污水处理设备安装工程施工组织设计一、项目概述1.施工组织机构本工程施工组织结构主要由总包单位和分包单位组成。
总包单位负责项目的整体把握、协调和管理，分包单位则负责具体工程的施工。
2.施工人员组织（1）项目经理：负责工程的筹备、实施和完工的整个过程，对工程质量、进度、安全负责。
（3）现场安全员：负责现场安全的管理和监督，制定安全措施和急救方案，保障施工人员的人身安全。
（4）施工队长和施工人员：负责具体的施工任务，按照施工图纸和工艺要求进行施工操作。
3.施工方案（1）设备安装顺序：根据设备的特点和施工难易程度，合理安排设备安装的顺序，确保施工的连贯性和减少施工过程中的交叉作业。
（2）基础处理：对设备安装基础进行整治，包括清理、修补和加固等工作，确保基础的牢固和稳定。
（3）设备安装：安装设备前，需根据设备的要求制定详细的安装方案，包括设备的位置、高度、固定方式等，确保设备的正常运行和安全使用。
4.施工流程（1）施工前准备：制定施工计划、施工方案和安全措施，组织施工人员进行技术交底和安全培训等工作。
（2）基础处理：清理基础表面的杂物，并对基础进行修补和加固，保证基础的平整和牢固。
（3）设备安装：根据设备的安装方案，采用起重设备将设备吊装到位，并进行固定和连接，确保设备的稳定和正常运行。
（4）管道布置：根据管网设计图纸进行管道的敷设和连接，进行密封和固定，保证管道的通畅。
（5）电气设备安装：安装电气设备，进行接线和调试，确保电气系统的正常运行。
（6）设备调试：对设备进行全面的调试，确保设备的运行安全和效果。
5.安全措施（1）设置警示标志：在施工现场的危险区域设置明显的警示标志，警示施工人员避免危险。
（2）提供防护用具：施工人员必须配备安全帽、安全绳、防护眼镜等防护用具，确保工作人员的人身安全。
（3）定期检查设备：对已安装的设备定期进行检查和维护，确保设备的正常运行和使用安全。
三、工期与资源本工程的总工期为X个月，工期内需要合理安排各项施工任务的进度，确保按时完成项目建设。
污水处理厂电气及设备安装施工方案目录一、前言 (2)1.1 编制依据与原则 (2)1.2 工程概况 (3)二、施工准备 (5)2.1 技术准备 (7)2.2 物资准备 (8)2.3 现场准备 (9)三、电气系统安装 (10)3.1 电气系统规划与设计 (11)3.2 电气设备安装 (13)3.3 电气系统调试与测试 (14)四、设备安装与调试 (15)4.1 给排水设备安装 (17)4.2 污泥处理设备安装 (17)4.3 仪器仪表安装与调试 (18)五、系统联调与试运行 (19)5.1 系统联调方案制定 (20)5.2 系统试运行与记录 (22)六、质量与安全保证 (23)6.1 质量保证措施 (24)6.2 安全生产保障 (25)七、环境保护与文明施工 (26)7.1 环境保护措施 (27)7.2 文明施工管理 (28)八、竣工验收与后期维护 (29)8.1 工程竣工验收 (31)8.2 后期维护与管理 (32)一、前言本方案是对污水处理厂电气及设备安装施工的实施计划，旨在确保污水处理厂电气设备和工艺设备安装顺利完成，并符合相关标准和规范的要求。
该方案全面考虑了项目概况、施工进度、技术要求、安全措施等方面的内容，旨在以科学、合理、可操作的方式，优化施工流程，提高施工质量，并确保施工安全、环保。
本方案将详细阐述污水处理厂电气及设备安装施工的管理体系、技术方案、施工程序、优质验收指标及安全防护措施等，以期为项目的顺利实施提供可靠的指导和保障。
1.1 编制依据与原则国家法律法规与标准规范：包括但不限于《中华人民共和国建筑法》、《中华人民共和国环境保护法》、《建筑电气工程施工质量验收规范》GB 5以及与电气设备安装相关的国家或行业标准，确保工程的合法合规性及工程质量。
工程设计文件：包括污水处理厂的电气配置图、设备清单、安装图纸等设计文件，是本方案制定的主要技术依据。
购销合同与技术协议：沿途参考与电气设备及其附件的供货商合同文件及详细技术协议，以明确设备的技术参数、性能要求、安装规范等内容。
污水处理厂设备安装施工组织方案一、引言污水处理厂设备安装是确保污水处理系统正常运行的重要环节。
本文将详细介绍污水处理厂设备安装施工组织方案，包括施工前的准备工作、施工过程的安排和控制措施，以及施工后的验收和资料整理等内容。
二、施工前准备工作1. 确定施工计划：根据污水处理厂的设计图纸和设备安装要求，制定详细的施工计划，包括施工时间、施工顺序、施工人员和所需材料等。
2. 资料准备：采集并整理污水处理厂设备安装所需的相关资料，包括设备说明书、施工图纸、技术规范等。
3. 施工人员培训：对参预设备安装的施工人员进行培训，确保他们了解施工流程、安全注意事项和质量要求等。
4. 材料采购：根据设备安装的需求，及时采购所需的材料和设备，确保施工进度不受妨碍。
三、施工过程的安排和控制措施1. 施工队伍组织：根据施工计划，合理组织施工队伍，确保施工人员的数量和质量满足要求。
2. 安全措施：在施工现场设置明显的安全警示标志，建立安全管理制度，加强对施工人员的安全培训，确保施工过程中的安全。
3. 施工质量控制：严格按照设备安装要求进行施工，加强对施工过程的监督和检查，确保设备安装的质量和准确性。
4. 进度控制：制定详细的施工进度计划，加强对施工进度的监控和管理，及时解决施工中的问题，确保施工进度按计划进行。
四、施工后的验收和资料整理1. 施工验收：在设备安装完成后，进行验收工作，包括设备的功能测试、安全性能测试和质量检查等，确保设备安装符合要求。
2. 资料整理：整理设备安装的相关资料，包括施工记录、验收报告、设备说明书等，建立设备档案，便于日后维护和管理。
五、总结污水处理厂设备安装施工组织方案是确保设备安装顺利进行的重要依据。
通过合理的施工准备、严格的施工控制和完善的施工后处理，可以保证设备安装的质量和效果。
在实际施工中，需要根据具体情况进行调整和优化，确保施工过程的顺利进行。
污水处理项目电气主要施工方案一、工程概况本污水处理项目位于市区地块,总设计规模XXX.项目主要包括进水管道、预处理系统、生化系统、污泥处理系统、气体处理系统、电气控制系统等部分。
二、电气设计原则1.可靠性原则：确保整个系统的连续运行及安全性。
2.先进性原则：采用先进、可靠和适用的技术和设备，提高整个系统的自动控制水平。
3.可维护性原则：电气系统应具备良好的维护性和易检修性，保证系统的持续运行。
三、配电系统1.主配电柜：根据工艺要求和电气负荷计算确定主配电柜的容量。
主配电柜应具备过载保护、短路保护和触电保护等功能。
2.充电设备：为保证各设备的正常运行，安装适当的UPS设备，防止停电时影响系统运行。
3.供电系统：根据需要配备双回路供电系统，确保供电的稳定性。
四、照明系统在厂区内部按照工艺要求布置照明灯具，采用LED照明灯具以提高能源利用效率。
照明系统应具备调光、紧急照明和在线监测功能。
五、仪表控制系统1.选型安装：根据工艺要求选择合适的液位、压力、温度等仪表，并保证其精度和可靠性。
2.控制柜设计：控制柜应采用防水、防尘、防腐蚀的材料，并配备散热设备和可控温湿度装置。
3.系统联动：根据工艺需求，将仪表控制系统与其他设备进行联动，实现自动控制。
六、自动化控制系统1.系统结构：采用PLC作为控制核心，与仪表控制系统进行数据交互，并进行分析和处理。
2.程序开发：根据工艺要求编写相应的控制程序，包括数据采集、报警和故障处理等。
3.远程监控：通过互联网远程监控系统，实现对污水处理系统的实时监控和远程控制。
七、安全与保护系统1.接地保护：根据相关标准安装接地装置，并进行检测和维护，确保系统的安全性。
2.漏电保护:采用漏电保护器，对污水处理系统进行漏电保护，防止人身伤害和设备损坏。
八、通信与网络系统1.系统布线：根据工艺要求进行系统布线，保证通信和网络设备的正常运行。
2.设备选型：选用能满足工作环境要求的通信和网络设备，确保数据传输的可靠性和稳定性。
污水处理厂电气系统施工组织设计方案
1. 引言
本文档旨在设计污水处理厂电气系统施工组织方案，确保施工按照规划和时间表进行，并符合相关标准和要求。
2. 施工组织设计原则
- 独立决策：施工组织设计应独立决策，不需用户辅助。
- 简化策略：应采用简单策略，避免法律复杂性。
- 可确认引用：不引用不能确认的内容。
3. 项目概述
本项目为建设一座污水处理厂的电气系统。
该系统将涉及电力供应、照明、控制系统等方面的工程。
4. 施工组织设计内容
4.1 施工计划
- 制定详细的施工计划，包括工作内容、时间表和里程碑。
- 安排合适的施工人员和设备资源。
4.2 施工流程
- 确定各个施工阶段的流程和先后顺序。
- 制定施工过程中的质量控制措施。
4.3 监督与检验
- 安排专门的监督人员对施工过程进行监督和检验。
- 检查施工是否符合相关标准和要求，并进行记录。
4.4 安全管理
- 制定安全管理计划，确保施工过程中的安全性。
- 安排专人负责安全管理，并进行培训和指导。
4.5 项目沟通
- 定期召开沟通会议，确保施工进度和问题及时沟通解决。
- 与相关部门保持良好的沟通合作关系。
5. 项目实施
按照施工组织设计方案，开始进行污水处理厂电气系统的施工工作。
6. 总结
本文档给出了污水处理厂电气系统施工组织设计方案，其中包
括施工计划、施工流程、监督与检验、安全管理和项目沟通等内容。
这些方案将有助于确保施工的顺利进行，达到预期的效果。
本项目电气设备的安装主要包括：配电柜、动力配电箱、照明箱、检修箱、电动设备、电力电缆、控制电缆等安装。
确保工程质量，以最低的工程造价按期提供用户满意的优质工程产品，为用户提供良好的售后服务。
(1)熟悉工程施工图纸，领略设计意图。
对图纸中选用的电气设备和材料进行统计和校核，认真理解图纸上提出的各项技术要求。
在班组施工前，认真向班组进行技术交底。
(2)对于新设备、新工艺、新材料要及时采集资料，掌握技术要求。
(3)编制好设备、材料的进场计划，施工进度计划横道图。
(4)对主要重点设备的施工难点，要根据现场条件进行具体分析，编制具体安装施工方案，具体施工步骤，严格执行各项施工规范。
(5)充分考虑工程的先后次序和衔接配合问题，确定最佳施工方法。
(6)提前做好有关预埋件孔的准备工作，密切与其他专业配合，切勿漏项，要做好检查工作，并与有关部门做好隐蔽工程的检查记录工作。
(7)工程开工前对工程的环境条件进行检查，如高、低压配电室建造物是否完工，房顶和墙面是否有漏水现象，内装修是否完成，地面工程是否完工，门窗是否安装完毕。
(8)严格执行规范，标准、依图施工。
(1)基础槽钢的安装直接影响到配电柜安装的质量。
制作前先将槽钢校直，即将槽钢放在钢平台上，两端用弦线拉紧来检查其侧面的平直度；校直方法普通采用冷校法，轻微弯曲者可用大锤垫木枕敲打，严重弯曲者可用千斤顶校直。
(2)基础槽钢焊接时与屏柜接触而施焊处，用角向磨光机打平，保证屏柜与槽钢间的接缝严密、美观。
(3)基础槽钢安装要牢靠，其不平度和水平度每米不得超过 1mm，全长不平度和水平度不得超过 5mm，埋设后的槽钢顶部宜超过地平面10mm。
同一室内的几条基础槽钢水平高度要一致。
基础槽钢安装完毕后，在安装配电柜前必须除锈并刷防锈漆两道，银粉漆一道。
设备到达现场清点移交后，将设备移到安装位置或者室内放置。
组织有关人员进行开箱检查，检查设备的数量、规格、型号、尺寸是否与设计相符，设备外观有无变形、掉漆或者其他损坏现象，部件是否齐全，有无缺损，备品、备件、说明书、合格证是否齐全，并作好开箱记录。
污水处理厂电气给排水专项工程施工组织方案一、工程概况污水处理厂电气给排水专项工程是污水处理厂的重要组成部分，主要包括电气设备的安装和调试、给水管道和排水管道的布置、电气给排水系统的测试等工作。
本施工组织方案将对该工程的施工过程进行详细规划，确保施工工作按照计划顺利进行。
二、施工目标1.按照设计要求，确保电气设备的安装和调试质量；2.确保给水管道和排水管道的布置符合规范要求，保证系统的正常运行；3.完成电气给排水系统的测试工作，确保系统的稳定性。
三、施工组织1.组织结构为了保证施工工作的有序进行，我们将设立以下组织机构：（1）项目经理：负责工程的整体协调与管理；（2）施工队长：负责具体施工任务的安排与组织；2.工期计划根据工程的复杂程度和施工任务的数量，将工期划分为以下几个阶段：（1）准备阶段：包括现场勘察、施工设计等准备工作；（2）电气设备安装阶段：包括电气设备的搬运、安装和调试工作；（3）给水管道和排水管道布置阶段：包括管道的铺设和连接工作；（4）电气给排水系统测试阶段：包括系统的调试和测试工作。
四、施工流程1.准备阶段（1）进行现场勘察，了解施工环境和地形地貌情况；（2）制定施工方案和施工图纸；（3）组织人员进行安全教育和技术培训；（4）准备施工所需的材料、设备和机械。
2.电气设备安装阶段（1）进行电气设备的搬运工作，确保设备的完好无损；（2）按照设计要求进行电气设备的安装，确保设备的牢固稳定；（3）安装完成后，进行设备的调试，确保设备正常运行。
3.给水管道和排水管道布置阶段（1）根据设计要求，确定管道的布置方案；（2）进行管道的铺设，确保管道的平直和牢固；（3）进行管道的连接和固定工作，确保管道的密封性和稳定性。
4.电气给排水系统测试阶段（1）进行电气设备的电气测试，确保设备的电气性能符合要求；（2）进行给水管道和排水管道的压力测试，确保管道的正常运行；（3）进行整套系统的调试和测试，确保系统的稳定性和安全性。
污水厂厂区工艺处理设备、机电设备等安装工程施工组织设计6．1施工技术方案第一节编制说明一、编制依据·市西城污水厂厂区工艺处理设备、机电设备等安装工程施工招标文件。
·曲市西城污水厂厂区工艺处理设备、机电设备等安装工程施工招标文件中第五部分的技术规范要求。
·市西城污水厂工艺、电气工程有关的施工图纸。
·中国有色金属工业第十四冶金建设公司的质量方针、质量目标、质量体系[GB/T19002—1994(idt IS09002：1994)《质量体系一生产、安装和服务的质量保证模式》]。
·国家、省及市的有关政策和法规。
二、编制目的编制施工组织设计是为了对市西城污水厂厂区工艺处理设备、机电设备等安装工程施工的全过程中每一个影响进度、质量、安全的因素和施工步骤进行有效控制，保证施工质量，满足招标文件、设计图纸、国家有关标准、规程、规范等对工程的要求。
三、工程所采用的主要标准、规程、规范1、设备安装、验收标准：(1)《机械设备安装工程施工及验收通用规范》GB 50231—98(2)《压缩机、风机、泵安装工程施工及验收规范》GB 50275—98(3)《连续输送设备安装工程施工及验收规范》GB 50270一98(4)《起重设备安装工程施工及验收规范》GB 50278—98(5)《设备安装工程施工及验收规范》TJ231—75、782、工艺管线施工、验收标准：(1)《给水排水管道工程施工及验收规范》GB 50268—97(2)《工业金属管道工程施工及验收规范》GB 50235—97(3)《现场设备、工业管道焊接工程施工及验收规范》GB 50236—98(4)《建筑给水、排水及采暖工程施工及验收规范》GB 50242—2002(5)《埋地给水排水玻璃纤维增强热固性树脂夹砂管、工程施工及验收规程》cEcsl29：2001(6)《建筑排水硬聚氯乙烯管道设计、施工及验收规程》CJJ29_30—89(7)《埋地钢质管道环氧煤沥青漆防腐技术标准》SYJ28—78(8)《通风工程施工及验收规范》GBJ243—82(9)《埋地聚乙烯排水管管道工程技术规程》CECSl64：2004(10)《高密度聚乙烯缠绕结构壁管材》CJ／T165—2002(11)《工业管道工程施工及验收规范》GBJ235—82(12)《防腐蚀工程操作规范》YSl411—89(13)《给排水构筑物施工及验收规范》GBJl41—903、电气及自控系统施工、验收标准：(1)《建筑电气工程施工质量验收规范》GB 50303—2002(2)《电气装置安装工程电气设备交接试验标准》GB 50150—91(3)《电气装置安装工程高压电器施工及验收规范》GBJ 147—90(4)《电气装置安装工程电力变压器、油浸变压器、互感器施工及验收规范》GBJ 148—90(5)《电气装置安装工程母线装置施工及验收规范》GBJ 149—90(6)《电气装置安装工程电缆线路施工及验收规范》GB 50168—92(7)《电气装置安装工程接地装置施工及验收规范》GB 50169—92(8)《电气装置安装工程旋转电机施工及验收规范》OB 50170—92(9)《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92(10)《工业自动化仪表工程施工及验收规范》GBJ 93—86(11)《电气装置安装工程施工及验收规范》GB50254--50259—96(12)《自动化仪表工程施工及验收规范》GB50093—2002(13)《建筑工程施工现场供用电安全规范》GB50194—93(14)《电气装置安装工程施工及验收规范》GBJ232—824、工程竣工验收标准：工程竣工验收程序按市的规定进行，工程质量检验评定标准按以下国家标准执行。
污水处理设备安装工程施工组织设计1. 项目背景为了解决污水处理问题，本项目计划进行污水处理设备安装工程。
在施工过程中需要进行合理的组织设计，以确保项目顺利进行和设备正常运行。
2. 工程概述本工程的主要目标是安装污水处理设备，确保该设备能够正常运行和处理污水。
工程内容包括设备安装、管道连接、电气接线等。
工程将按照工期和施工进度表进行进行。
3. 施工组织设计3.1. 项目组织结构在本项目中，将设立一个项目组，由项目经理负责管理。
项目经理负责协调各个部门，确保项目顺利进行。
同时，每个部门将有专门的负责人，负责组织和监督本部门的施工工作。
3.2. 施工人员安排根据工程规模和施工进度，合理安排施工人员。
施工人员应具备相关技术和施工经验，并遵守相应的安全操作规程。
3.3. 施工设备和材料采购根据项目需求，及时采购施工所需设备和材料。
采购应考虑设备品质、供应能力、价格等因素，并与供应商保持良好合作关系。
3.4. 安全措施为保障施工人员和设备的安全，应制定安全操作规程并确保其执行。
同时，要根据工程实际情况，采取相应的安全防护措施，如安全帽、安全绳等。
3.5. 环境保护措施在工程进行过程中，要注意环境保护。
合理规划施工场地，对排放物进行有效处理，遵守相关法律法规。
4. 施工进度安排根据工程量和施工周期，制定详细的施工进度计划。
充分考虑工期、材料供应等因素，合理安排施工顺序和时间节点，以确保项目能够按时完工。
5. 质量控制在施工过程中，采取正确的施工工艺和合格的材料，确保施工质量符合要求。
同时，进行必要的质量检查和验收，及时处理发现的问题。
6. 预算控制制定合理的施工预算，包括人工费、设备材料费等。
在施工过程中，要加强成本控制，确保施工费用在预算范围内。
7. 沟通与协调在施工过程中，要加强沟通与协调，确保各个部门、团队之间的协同作业。
定期召开项目例会，及时解决问题和沟通工作进展。
8. 安全保障为了保障施工人员和设备的安全，要严格遵守相关安全规定，并进行安全教育和培训。
目录第一章工程概况ﻩ２第二章我公司的优势ﻩ１０第三章施工部署 (13)第四章电气安装原则施工方案ﻩ２0第五章 总体工程质量保证ﻩ３２第六章安全保证措施.........................................................................................................3７工程概况一、编制依据1． 市政工程设计研究院设计的污水处理厂电气设备安装工程施工图纸；2. 污水处理厂工艺设备、电气与自控系统安装工程招标书。
二、工程概况 污水处理厂属国务院淮河治理重点工程之一，是省、市重点工程，该工程一期设计规模为日处理污水４0万吨,处理工艺为传统活性污泥法。
该工程的实施对于改善郑州市的投资环境和淮河流域的污染治理具有十分重要的意义。
此项工程第二标段:电气设备安装工程包括总配电站、第一、第二变电站以及厂内供电用电项目。
1.总配电站负责向第一变电站、第二变电站及鼓风机房10KV鼓风机电机送电。
2.第一变电站采用两台S9－800KVＡ／10/０.4ＫV变压器,负责向鼓风机房、回流污泥泵房、雨水泵房、回用水泵房、加氯间、中心控制室、第二分控室、厂前区等构筑物提供低压电源及照明电源，并负责提供厂区道路部分照明电源。
3．第二变电所设两台10００KVＡ1０/0．4KV Ｓ９变压器,内设进水泵房控制室,6太主泵电气控制箱安装在进水泵房控制室内,并负责泵房照明。
４.曝气沉沙池包括动力配电柜和设备厂家配套供应的控制箱等供用电系统。
5．回流污泥泵房包括配电箱、电气线路及各供电系统。
6.鼓风机房包括鼓风机、起重机、轴流风机、照明等系统的供电设备和供电线路。
7．初沉污泥泵房主要包括污泥泵、起重机、电动闸阀、干池泵、以及照明系统的供电设备和供电线路。
８．进水泵房的用电设备主要包括6台2００KＶ潜水泵、5台闸阀、1台螺旋压榨机。
9.脱水机房的供用电系统主要包括污泥浓缩系统、脱水系统、及照明系统。
10.曝气池电气系统主要供用电项目包括水下搅拌器、插座等,电路由回流污泥泵房配电室引来。
11.污泥消化池主要工程包括接地系统安装。
12．厂区电气工程主要包括厂区照明系统及厂区电缆工程。
三、工程特点本工程为污水处理厂电气安装工程。
总配电站及第一、二变电站是全厂电力系统的心脏;各配电中心是电力系统的重要组成部分；本工程工程量大、工程质量要求高、工期要求紧,将给未来的施工管理带来一定的难度；在施工过程中,必须加强协调管理，严格按照设计和规范要求组织施工工作，按期圆满完成各项施工任务。
四、工程关键1. 加强管理,采用新技术、新工艺，提高工作效率,压缩工期,降低工程成本、保证工程质量的综合协调能力； 2. 组织协调工作;电气单体、系统调试、高配受、送电。
五、主要工程量序号名称规格型号单位数量备注一总配电站1电力变压器台22高压开关柜台373高压母线系统套14低压开关柜台185低压母线安装米406支架制安吨3．77 7电缆敷设100米182.35８接地极制安根18９接地母线敷设米4０0二进水泵房1低压配电箱、柜台13２浮球套33支架制安吨0.824软电缆米30５电缆敷设100米10６电缆保护管米1２０7电缆桥架米1７三曝气池1配电盘、柜台962支架制安吨９.3９3电缆敷设10０米３0４钢管敷设米2000５导线敷设10０米186电缆桥架米118０7动力插座套４８四脱水机房1配电箱台22支架制安吨0．73电缆敷设１０0米11．26 4电缆保护管米6６0５电缆桥架米1346接地极制安根2７接地母线敷设米10五曝气沉砂池１配电盘箱柜台2６２支架制安吨 1.2４３电缆敷设100米1４．68 4电缆桥架米3５0六鼓风机房1配电盘箱柜台１０2支架制安吨0．９1 3电缆敷设１０0米１８.64 4钢管敷设米６１5电缆桥架米１１8七回流污泥泵房1配电盘箱柜台242支架制安吨0．08 3电缆敷设1０0米８.044钢管敷设米2205电缆桥架米１1.2八污泥消化池１接地极制安根32２户外接地线米72０３避雷线米1３７0九厂区照明及电缆1路灯套10０２接地线米650０3电缆敷设１00米419．35十第二变电站1变压器台２２母线系统套1３低压配电柜台164控制箱台６5支架制安吨0.366保护网平方米2０7电缆敷设1０0米 1.48钢管敷设米２．05 9接地极制安根710接地母线敷设米1００十一初沉污泥泵房配电盘、柜台26支架制安吨0.22电缆敷设100米4．9钢管敷设米192电缆桥架米36接线盒个6接地极制安根６接地母线敷设米44六、施工采用标准２.1《电气装置工程施工及验收规范》(GBJ232—８2)2.2《电气装置安装工程高压电器施工及验收规范》（GBJ147—90） ２．3《电气装置安装工程母线装置施工及验收规范》（GBJ149—９0）2.4《电气装置安装工程低压电器施工及验收规范》（GB5０２5４—9６）2.5《电气装置安装工程1kv及以下配线工程施工及验收规范》（GＢ5０2５4—96)2.6《电气装置安装工程电气照明装置施工及验收规范》 (ＧB5025９—96)2.7《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（ＧBJ148—90）2.8《电气装置安装工程电缆线路施工及验收规范》 （ＧB50１68—92）2.９《电气装置安装工程接地装置施工及验收规范》 (ＧB５0１69—９2）2．10《电气装置安装工程旋转电机施工及验收规范》(GB５01７0—9２） ２.11《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB501７1—9２) 2.１2《电气装置安装工程蓄电池施工及验收规范》(GＢ501７2—9２）６２．13《电气装置安装工程电气设备交接试验标准》（GB50150—91）我公司的优势一. 质量保证能力我公司具有完善的质量管理保证体系，不仅取得ISO9002质量体系认证，而且作为河北省首家申请压力管道施工许可证的企业,取证工作已经进入联审阶段。
质量体系一直处于受控的良性运行状态。
二. 进度保证能力我公司具有丰富的“三边”工程施工经验,形成了一套较为完善的接口控制管理程序，配合公司已有的技术力量和连续作战的施工作风，不仅可以保证施工进度,而且对施工阶段的其他工作进度也具有促进作用。
三．材料供应和调配能力（一)我公司从事工程安装业务数十年,在国内已建立起长期物资供应的信息网络和供货渠道。
1. 各种钢材合格供应厂家数据库；2．机电产品辅材合格供应商数据库;3. 化工产品合格供应商数据库；4. 五金、阀门、管件合格供应商数据库。
(二）辅材配备保证措施１．根据各专业施工预算归类汇总，建立台帐；2． 根据工程安装辅材消耗量和周转量的大小，按不同比例储备一定数额的余量,以充分满足施工各节点的需求量。
(三)物资调配能力 1．公司内部建立了物资调控市场和专项物资业务归口管理体系；2. 公司与各类物资供应商建立了长期协作关系；3. 物资管理部门长期以来设有各项严格的管理制度;4. 专职物资管理人员具备较强业务素质和应变能力；5．公司的物资部门配备有一定规模的车辆，以满足物资调度的需要。
施工部署组织机构二、总体部署 自五月26日开始进行人员物资入场及前期施工准备，开展包括预埋工程项目的工序验收、甲供设备、材料的接受等工作,从六月上旬开始正式进行电气设备安装，八月中旬进入施工高峰，九月中旬开始进入系统受、送电和单机试运阶段(总配电室及分变电站、保证在六月底完成设备安装）。
为了保证施工工期和质量，在施工现场靠建筑物设一由三个标准集装箱组成的临建设施，用来存放施工工具、少量材料和设备以及开展施工现场预制，具体布置示意图如下:对于大宗材料和设备在施工过程中,可以借用土建已完工的厂房进行贮存，对于重要的电气设备如变压器、配电柜等，要保证随到货、随开箱、随就位。
三、施工计划（参见附图） 四、人力资源计划20００年日期工种五月六月七月八月九月电工2 25 25 2５２５ 起重工3 3 力工10 １0305 合计 2 38 38 55 30 五、主要施工机具序号名称规格、型号单位数量1电焊机台４2电动套丝机1/2—３″台13电动套丝机1/2—２″台1４液压压线钳５０0ｍｍ2台15机械压线钳1６—１20mm2台1６砂轮切割机φ400台37砂轮切割机φ150台1８砂轮磨光机φ1２5台39液压弯管机G3２—G1０0台1 10液压弯管机G32—Ｇ75台11１手动弯管机台2 12力矩扳手100Ｎ。
M以下把2 13台钻１3mｍ台１14电锤台４１５电钻台51６绝缘摇表2５00V只117绝缘摇表1000V只21８绝缘摇表500Ｖ只11９绝缘摇表25０V只120接地摇表只121直接耐压试验设备ZＧF数字式直流高压发生器套12２交流耐压试验设备２0KVA高压试验变压器及操作箱套１23继电保护综合测试仪GCＪBB台1 2４智能型变化测量仪GCBC-3台1 25型开关机械特性测试仪ＫJTＣ—Ⅲ(B)台1 26接触电阻测试仪GCJC-1台1 2７直流电阻快速测量仪GCKＺ－Z台1 2８电度表校验仪套1 29三相功率源套1 3０大电流发生器台１３1调压器三相１０KVA台1 3２调压器单相5KＶＡ台1 33调压器单相10KＶA台1 34标准电流互感器只2３５标准电流表0—2.5—５A只3 3６标准电压表０—75—600V只33７相序表只1电气安装原则施工方案1．工程概况污水处理厂电气安装工程主要包括总配电室、第一、二变电站、厂区电气及其它各用电单位工程的配送电工程;具有工程量大,施工时间紧、技术要求 高等特点,在施工过程中,同时需要积极与供货商、业主、监理单位、设计院等进行密切配合,进行有力的协调施工管理。
2.编制依据２．１《电气装置工程施工及验收规范》（GBJ232—8２)2．2《电气装置安装工程高压电器施工及验收规范》(GBJ147—９0)２．3《电气装置安装工程母线装置施工及验收规范》(GＢJ14９—９0)2.4《电气装置安装工程低压电器施工及验收规范》（GB５025４—96) 2．５《电气装置安装工程1kｖ及以下配线工程施工及验收规范》（GＢ５0２５4—9６) ２.6《电气装置安装工程电气照明装置施工及验收规范》 (ＧB5０2５9—9６）２.7《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GＢＪ14８—90)2．8《电气装置安装工程电缆线路施工及验收规范》(GB５01６8—９２）2．９《电气装置安装工程接地装置施工及验收规范》(GB50１69—92）2．10《电气装置安装工程旋转电机施工及验收规范》(GB50１70—9２）２.11《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB５0171—92）2.１2《电气装置安装工程蓄电池施工及验收规范》(GＢ50172—92）２．１３《电气装置安装工程电气设备交接试验标准》（ＧB５0１50—９1）２.14《电气装置安装工程起重机电气装置施工及验收规范》(GB ５0256—96） ２. 15市政工程设计研究院设计的《污水处理厂电气施工图》 ３．主要工程量 ４． 电气安装 4．１安装程序4．2电气安装施工工序控制要点 ４.2.1准备阶段:４.２．2施工阶段:4.2．３试验阶段:4.3施工原则４.3．1应严格核对设计图纸、设备铭牌和装箱单，清点和收集设备、试验报告和合格证书; 4．3.2严格按图纸及规范施工,保证电气系统运行的安全可靠;4.3.3坚持“三不施工”原则:图纸不清楚不施工；材料、设备质量不符合要求不施工;不安全因素不排除不施工。
