螺丝范例说明

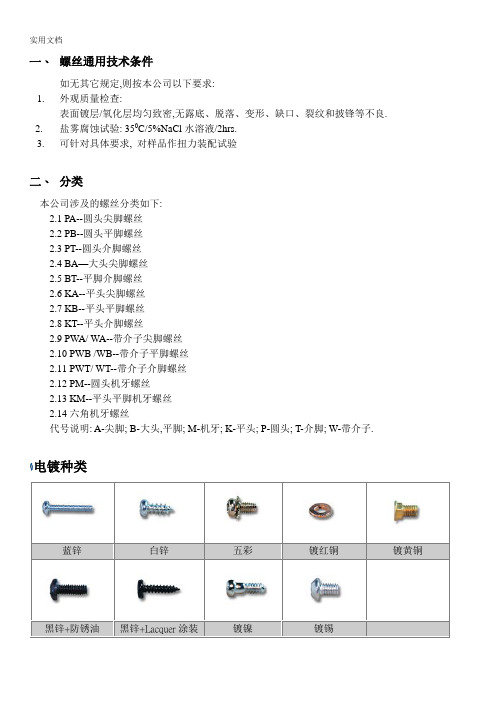

一、螺丝通用技术条件如无其它规定,则按本公司以下要求:1.外观质量检查:表面镀层/氧化层均匀致密,无露底、脱落、变形、缺口、裂纹和披锋等不良.2.盐雾腐蚀试验: 350C/5%NaCl水溶液/2hrs.3.可针对具体要求, 对样品作扭力装配试验二、分类本公司涉及的螺丝分类如下:2.1PA--圆头尖脚螺丝2.2PB--圆头平脚螺丝2.3PT--圆头介脚螺丝2.4BA—大头尖脚螺丝2.5BT--平脚介脚螺丝2.6KA--平头尖脚螺丝2.7KB--平头平脚螺丝2.8KT--平头介脚螺丝2.9PWA/ WA--带介子尖脚螺丝2.10PWB /WB--带介子平脚螺丝2.11PWT/ WT--带介子介脚螺丝2.12PM--圆头机牙螺丝2.13KM--平头平脚机牙螺丝2.14六角机牙螺丝代号说明: A-尖脚; B-大头,平脚; M-机牙; K-平头; P-圆头; T-介脚; W-带介子.电镀种类蓝锌白锌五彩镀红铜镀黄铜黑锌+防锈油黑锌+Lacquer涂装镀镍镀锡镀铬镀古铜不锈钢清洗■基本头型P 头 B 头V 头喇叭头R 头T 头O 头H 头C 头 F 头I 头IP 头■基本槽型十字槽十一槽一字槽梅花槽内六角槽米字槽精密机械牙小螺丝*种类1.精密小螺丝 ( 1.4 <= d <2.6 )2.特殊极微小螺丝 ( d < 1.4 ).*头型*螺丝公差2.1 PA--圆头尖脚螺丝实物图片结构示意图2.2PB--圆头平脚螺丝2.3 PT--圆头介脚螺丝2.4 BA—大头尖脚螺丝2.5 BT—大头介脚螺丝2.6 KA—平头尖脚螺丝2.7 KB--平头平脚螺丝2.8 KT----平头介脚螺丝2.9 WA--带介子尖脚螺丝2.10 WB/PWB--带介子平脚螺丝2.11 WT/PWT---带介子介脚螺丝2.12 PM--圆头机牙螺丝2.13 KM--平头机牙螺丝2.14六角机牙螺丝PA--圆头尖脚螺丝PB--圆头平脚螺丝PT--圆头介脚螺丝BA—大头尖脚螺丝BT--平脚介脚螺丝KA--平头尖脚螺丝KB--平头平脚螺丝KT--平头介脚螺丝PWA/ WA--带介子尖脚螺丝P WB/WB--带介子平脚螺丝PWT/ WT--带介子介脚螺丝PM--圆头机牙螺丝KM--平头平脚机牙螺丝。

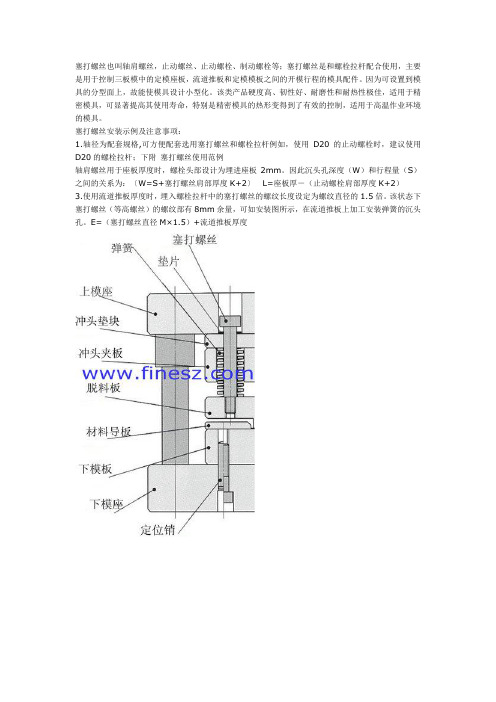

塞打螺丝也叫轴肩螺丝，止动螺丝、止动螺栓、制动螺栓等；塞打螺丝是和螺栓拉杆配合使用，主要是用于控制三板模中的定模座板，流道推板和定模模板之间的开模行程的模具配件。

因为可设置到模具的分型面上，故能使模具设计小型化。

该类产品硬度高、韧性好、耐磨性和耐热性极佳，适用于精密模具，可显著提高其使用寿命，特别是精密模具的热形变得到了有效的控制，适用于高温作业环境的模具。

塞打螺丝安装示例及注意事项：
1.轴径为配套规格,可方便配套选用塞打螺丝和螺栓拉杆例如，使用D20的止动螺栓时，建议使用D20的螺栓拉杆；下附塞打螺丝使用范例
轴肩螺丝用于座板厚度时，螺栓头部设计为埋进座板2mm。

因此沉头孔深度（W）和行程量（S）之间的关系为：〔W=S+塞打螺丝肩部厚度K+2〕L=座板厚－（止动螺栓肩部厚度K+2）
3.使用流道推板厚度时，埋入螺栓拉杆中的塞打螺丝的螺纹长度设定为螺纹直径的1.5倍。

该状态下塞打螺丝（等高螺丝）的螺纹部有8mm余量，可如安装图所示，在流道推板上加工安装弹簧的沉头孔。

E=（塞打螺丝直径M×1.5）+流道推板厚度。

六角螺丝型号及尺寸规格表-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括对六角螺丝的起源和重要性的介绍。

六角螺丝是一种常用的紧固件，广泛应用于机械设备、建筑工程和家具制造等领域。

它的设计独特，具有六个边角，可以提供更大的扭转力和防滑性能，使得安装和拧紧更加方便和稳固。

六角螺丝的型号和尺寸种类繁多，适用于不同的工程需求。

本文将详细介绍六角螺丝的分类、特点和规格表，帮助读者更好地了解和选择合适的螺丝型号和尺寸。

通过对六角螺丝的研究和了解，可以提高工程项目的装配效率和质量，推动工程领域的发展和进步。

1.2文章结构1.2 文章结构本文将分为三个部分。

第一部分为引言部分，概述了六角螺丝的重要性和应用领域，介绍了文章结构和目的。

第二部分为正文部分，首先介绍了六角螺丝的定义与特点，然后对六角螺丝的型号分类及应用领域进行详细讨论，最后给出了六角螺丝的尺寸规格表。

第三部分为结论部分，总结了六角螺丝型号与尺寸的重要性，展望了六角螺丝在工程领域的发展，并给出了结语。

通过本文的阐述，读者将能够全面了解六角螺丝的型号及尺寸规格，为工程领域中的使用提供参考。

1.3 目的:本文旨在全面归纳和总结六角螺丝的型号及尺寸规格表，帮助读者更好地了解六角螺丝的特点和应用领域。

通过对不同型号六角螺丝的详细介绍，读者可以更容易地选择适合自己需求的螺丝产品，提高工程施工的效率和质量。

同时，通过分析六角螺丝的尺寸规格表，读者可以更好地掌握螺丝的具体参数，避免在使用过程中出现不匹配的情况。

通过本文的阐述，希望能够为读者提供一份全面的六角螺丝型号及尺寸规格表，使他们在工作和生活中更加方便和顺利。

另外，也希望通过本文的介绍，引起读者对于六角螺丝在工程领域的重要性和发展潜力的关注，推动相关领域的发展和进步。

2.正文2.1 六角螺丝的定义与特点六角螺丝是一种常用的紧固件，它的头部采用六边形设计，使其可以利用六角扳手或扳手进行旋转，从而进行拧紧或松开操作。

螺丝产品标准：美制、国际标准、德制、日制、英制、国标及客户的指定要求强度等级 CLASS---4.8 级以上生产范围：直径M1.0-M6 长度1.5mm-100mm螺丝产品解释：根据以上三种螺丝规格标准表，我们对螺丝专用词汇对照什么样的螺丝产品有了进一步了解。

如何读懂螺丝标注内容呢？如下：例：4 X 10 PW A H C （+）①②③④⑤⑥⑦① 螺丝直径② 螺丝长度③ 螺丝头型B：球面圆柱头； C：圆柱头； F（K）：沉头； H：六角头；HW：六角头带垫圈；O：半沉头； P：平元头； R：半元头；PW：平元头带垫圈； T：大扁头； V：蘑菇头；④ 螺丝牙型A：自攻尖尾（日标第1种）疏 AB：自攻尖尾（日标第4种）密；B：自攻平尾（日标第2种）疏；C：自攻平尾（日标第3种）密；P：双丝牙 HL：高低牙 U：菠萝牙纹；T：自攻平尾切脚 AT：自攻丝尖尾切脚 M：机械牙；BTT：B型三角牙 CCT：C型三角牙 PTT：P型三角牙 STT：S型三角牙⑤ 热处理 H：有热处理 N：没热处理⑥ 表面处理Zn：白锌 C：彩锌 B：蓝锌 F：黑锌 O：氧化黑 Ni：镍Cu：青铜Br：红铜 P：磷化⑦ 备注（+）：十字槽（-）：一字槽（T）：菊花槽（H）：内六角（PZ）：米字槽（+-）：+-槽（Y）：Y型槽（H）：H型槽（L）：止退花齿（WIS）：单活动弹垫圈（WIF）：单活动平垫圈（WIT）：单活动外齿垫圈（W2SF）：双活动平弹垫圈（ W=6mm）：垫圈外径等于6mm （SUS）：不锈钢（Cu）：黄铜（Br）：红铜（8.8）：8.8级螺丝（10.9）：10.9级螺丝（12.9）：12.9级螺丝（R）：其它注释螺丝强度试验：1.转力测试:一个产品的扭转力是展示它抵抗被扭转成两半的能力.各种标准都有规定自攻螺钉扭转力的最低要求.本测试是把螺钉夹在扭转力测试具上一个有攻牙中间分割的夹头内,然后用扭力扳手施力,直到镙钉扭断.如果扭力没有超过规定的最低要求,测本产品不合格.不合格显示镙钉太软或镙纹的要径太小.2.锁动测试:本测试是把镙钉锁到一个测试板,此板有规定的硬度\厚度和孔径.如果镙钉锁过测试板,但镙纹变形,则本产品不合格.不合格显示镙钉表面硬化处理太浅或太软.3.锁动扭力测试:本测试只有螺杆滚制的镙钉才需要.当执行锁动测试时,观测到测试板的最小锁动扭力.如果扭力超过规定的标准数值(标准数值乃依据镙钉的大小\表面处理而定),则本产品不合格.不合格显示镙钉的表面没有足够的润滑性,或镙纹成型不当而需更大的扭力.种规格螺纹联接、拧紧力矩值参考表拉伸力FV(N) 拧紧力矩MA(螺纹(N?m)类型螺纹：粗牙螺纹规格8.8 级10.9 级12.9级M4 3.0 4.4 5.1M5 5.9 8.7 10M6 10 16 18M8 25 36 43M10 49 72 84M12 86 126 145M14 135 200 236M16 210 310 365M18 300 430 600M20 425 610 710M22 580 820 960M24 730 1050 1220M27 1100 1550 1800M30 1450 2100 2450细牙螺纹M8X1 27 39 46M10X1.25 52 76 90M12X1.25 93 135 160M12×1.5 89 130 155M14×1.5 145 215 255M16×1.5 226 330 390M18×1.5 340 485 570M20×1.5 475 680 790M22×1.5 630 900 1050M24×2 800 1150 1350M27×2 1150 1650 1950M30×2 1650 2350 2750国际单位制换算关系名称原单位国际单位油水压力公斤力/厘米2 kgf/cm2 千帕98kPa=0.098MPa机械强度公斤力/毫米2 kgf/mm2 牛顿/毫米2 9.8N/mm2扭矩单位公斤?米kg?m 牛顿?米9.8N?m螺栓性能等级的含义2007-08-22 08:50来源：一大把论坛[评论] [大中小]钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

電鍍產品種類藍鋅白鋅五彩黑鋅+防鏽油黑鋅+Lacquer 塗裝鍍鎳鍍紅銅鍍黃銅鍍錫鍍鉻鍍古銅不鏽鋼清洗■基本頭型P 頭B 頭V 頭R 頭 T 頭 O 頭C 頭 F 頭 I 頭喇叭頭 H 頭 IP 頭 ■基本槽型十字槽 十一槽 一字槽梅花槽 內六角槽 米字槽精密機械牙小螺絲*種類1.精密小螺絲 ( 1.4 <= d <2.6 )2.特殊極微小螺絲 ( d < 1.4 ).*頭型*螺絲公差1. 精密小螺絲 ( 1.4 <= d <2.6 )外 徑有效徑 公稱直徑螺 距最 小最 大 最 小 最 大M1.4 0.3 1.320 1.400 1.135 1.205 M1.6 0.35 1.496 1.600 1.291 1.373 M1.7 0.35 1.610 1.700 1.393 1.473 M2.0 0.4 1.890 2.000 1.660 1.740 M2.3 0.4 2.190 2.300 1.960 2.040 M2.5 0.45 2.380 2.500 2.118 2.208 M2.60.452.4802.6002.2182.3082. 特殊極微小螺絲 ( d < 1.4 )外 徑長 度 公稱直徑螺 距標准尺寸公 差範圍 公差 0.6 0.15 0.60 0.8~6 0.7 0.175 0.70 0.8~7 0.80.20.800~0.050.8~80~0.150.9 0.225 0.90 0.8~91.0 0.25 1.00 0.8~101.2 0.25 1.20 0~0.06 1.5~1.00~0.2精密自攻牙小螺絲1. S Type外 徑 先端部 推撥長度公稱直徑 螺距C D d1 E最小 最大 最小最大最小最大最小最大 1.4 0.3 1.37 1.43 1.31 1.37 0.81 1.01 0.60 1.10 1.6 0.35 1.57 1.63 1.50 1.56 0.93 1.15 0.75 1.251.7 0.35 1.67 1.73 1.60 1.66 1.05 1.25 0.75 1.252.0 0.4 1.96 2.04 1.88 1.96 1.28 1.48 1.00 1.50 2.5 0.45 2.47 2.55 2.38 2.46 1.66 1.83 1.75 2.25 2.B Type外 徑 先端部 推撥長度公稱直徑 螺距C D d1 E最小 最大 最小最大最小最大最小最大 1.4 0.45 1.37 1.43 1.31 1.37 0.72 0.92 0.60 1.10 1.6 0.5 1.57 1.63 1.50 1.56 0.846 1.0460.75 1.251.7 0.5 1.67 1.73 1.60 1.66 0.946 1.1460.75 1.252.0 0.635 1.96 2.04 1.88 1.96 1.16 1.36 1.00 1.50 2.5 0.9 2.46 2.54 2.37 2.45 1.55 1.75 1.75 2.253.P Type外 徑公稱直徑C D最小 最大 最小 最大1.4 (1.40) (1.46) (1.34) (1.40)1.7 (1.70) (1.77) (1.63) (1.70)2.0 2.02 2.12 1.94 2.042.5 2.53 2.63 2.44 2.544. Power-Lock外 徑公稱直徑C D最小 最大 最小 最大1.4 0.3 1.52 1.36 1.461.6 0.35 1.72 1.55 1.651.7 0.35 1.82 1.65 1.752.0 0.4 2.15 1.97 2.07 5. PS Type ( Different From P Type )外 徑公稱直徑C D最小 最大 最小 最大1.4 (1.40) (1.46) (1.34) (1.40)1.7 (1.70) (1.77) (1.63)(1.70) 2.0 2.02 2.12 1.94 2.04 2.52.532.632.442.54B 型螺絲特點：標准三角牙螺絲，是最符合常規鐵板或塑膠鎖附的螺絲。
