盾构下穿沪杭高速铁路高架桥的施工技术杨国宝;吴义明;李强【摘要】在杭州地铁1号线乔司北站—临平高速铁路站区间,左、右线盾构先后近距离旁侧穿越沪杭高速铁路高架桥墩,并在临平高速铁路站进行盾构进洞施工.为减少盾构掘进施工对高速铁路桥墩的影响,预先在高速铁路桥墩穿越段两侧(即隧道与高速铁路桥墩间)各打设1排φ800 mm钻孔桩、1排φ600 mm旋喷加固桩.盾构在施工参数设定合理的前提下,成功旁侧穿越了高速铁路桥墩.由于受围护桩保护作用,地铁盾构施工引起的高速铁路桥墩沉降、水平位移都在允许范围内.【期刊名称】《城市轨道交通研究》【年(卷),期】2013(016)009【总页数】6页(P101-106)【关键词】地铁;盾构掘进;下穿高速铁路;施工技术【作者】杨国宝;吴义明;李强【作者单位】浙江象山宏润建设集团股份有限公司,310004,杭州;浙江象山宏润建设集团股份有限公司,310004,杭州;浙江象山宏润建设集团股份有限公司,310004,杭州【正文语种】中文【中图分类】U455.43杭州地铁1号线的盾构施工经验为杭州地铁后续施工奠定了实践基础。

在杭州软土地层中，1号线盾构顺利穿越了大量建筑物，其中，在杭州地铁1号线乔司北站—临平高速铁路站区间，盾构下穿高速铁路高架桥施工是工程的一大难点。

高速铁路高架桥桥墩沉降、水平位移的允许值仅为3mm。

经同济大学专家通过建模分析研究，最终采取了预先对盾构下穿高速铁路段进行围护桩加固，并在围护桩顶部设置圈梁、系梁支撑等措施，以降低盾构施工对周边高速铁路桥墩桩基的影响。

1 工程概况杭州地铁1号线18号盾构，在乔司北站—临平高速铁路站区间，右线、左线盾构先后于桩号右K37＋423.16～右 K37＋468.16、左 K37＋410.91～左K37＋455.91旁侧穿越沪杭高速铁路高架桥桥墩。

该区间左右线盾构下穿段隧道中心埋深为11.7m，线间距15m，隧道外径6.2m、内径5.5m，管片衬砌厚0.35m；下穿段盾构主要穿越土层为③2粉砂层、③5砂性粉土。

盾构房屋穿越调查篇一：杭州地铁1号线盾构穿越桩基施工技术杭州地铁1号线盾构穿越桩基施工技术摘要：杭州地铁1号线隧道工程由于地理特点，地质条件复杂、施工难度大，文章阐述了施工过程中技术要点，确保施工安全和质量。

关键词：盾构；穿越桩基；施工技术；出洞安全；1.盾构穿越桩基概况本工程为杭州地铁艮山门站～闸弄口站～火车东站区间（5、6号盾构）隧道工程，线路大致为西偏东南向东走向，全长总计6716m。

区间5号盾构始发工作井位于东新路绍兴路口艮山门站东端头井。

区间5号盾构与桩号里程K18+40～K18+115之间从教练大队办公楼下穿过,见图1。

办公楼为6层砖结构，基础为薄壁Φ500mm预应力管桩，桩长8.5米，桩底标高为-3.5（黄海高程）。

5、6号盾构顶标高为-5.385，距离桩基底部约1.9米，隧道中心距离约14.5米，盾构穿越土层为④3层淤泥质粉质粘土夹淤泥质粘土及⑥1层淤泥质粉质粘土。

2.地质状况根据地质勘探报告，本掘进区段范围内的地质资料从上至下依次为：①1杂填土、①2素填土、③2砂质粉土、③3砂质粉土、③5粉砂夹砂质粉土、④2淤泥质粉质粘土夹淤泥质粘土、④3淤泥质粉质粘土、⑥1淤泥质粉质粘土、⑥2淤泥质粉质粘土盾构出洞时位于④2层淤泥质粉质粘土夹淤泥质粘土层及④3层淤泥质粉质粘土层。

盾构出洞及100环推进区域土层状况见表1；各土层物理力学性能指标3.工程特点、难点本标段盾构隧道通过地段的地层主要是粉质粘土、粉砂土层,地下水丰富，工程地质条件相当复杂，对隧道施工影响较大。

同时盾构通过地段有铁路、构筑物桩基、文晖大桥及重要管线等，地面沉降控制严格。

篇二：盾构穿越和平小区二期加固方案 9.29日修改目录1、编制依据.................................................... .. (1)2、工程概况.................................................... .. (1)2.1 工程概述 ................................................... (1)2.2 地质描述 ................................................... (3)3、施工进度计划 (3)4、资源配置.................................................... .. (4)4.1施工管理组织机构 (4)4.2人员、机械材料配置 (4)5、施工准备.................................................... .. (5)5.1施工安全技术准备 (5)5.1.1 房屋基础资料 (5)5.1.2 加固范围 (5)5.2 注浆孔布置 (6)6、袖阀管注浆加固施工 (7)6.1工艺流程 ................................................... (7)6.2施工方案 ................................................... (7)6.2.1定位钻孔 (8)6.2.2安装袖阀管 (8)6.2.3拔管 ................................................... (8)6.2.4填孔 ................................................... (8)6.2.5制浆、注浆 (9)6.2.6常见事件处理 (9)6.2.7质量检查 (9)6.2.8出具试验成果报告 (9)7、技术保障措施 (11)8、质量保证措施....................................................13 1成都地铁7号线6标科华南路站～火车南站盾构下穿和平小区二期预加固安全施工方案8.1质量管理组织机构 (13)8.2质量管理组织体系 (13)8.3质量保证措施 (14)8.3.1钻孔质量保证措施 (14)8.3.2浇注套壳料、下袖阀管及固管止浆保证措施 (14)8.3.3注浆保证措施 (15)9、安全保障措施 (15)9.1安全管理组织结构 (15)9.2安全保障措施 (16)10、环境保护措施 (16)11、应急预案.................................................... (17)11.1应急救援机构、职责及事故处理流程 (17)11.2装备和通讯 (18)11.3应急准备和响应控制措施 (19)2 中铁四局集团科华南路站~火车南站盾构区间盾构下穿房屋预加固安全施工方案1、编制依据(1)成都地铁7号线科华南路站～火车南站区间隧道与建构筑物关系及处理措施图设计施工图纸；(2)国家现行技术规范、标准及成都市关于《成都地铁工程现场文明施工管理规定》规定；(3)沿线建（构）筑物及管线现场实际调查资料；(4)成都地铁7号线科华南路站～火车南站区间岩土工程勘察报告；(5)《地下防水工程质量验收规范》GB50208-2011；(6)《地下铁道工程施工及验收规范》GB50299-1999；(7)《盾构法隧道施工与验收规范》GB50446-2008；(8)《建筑地基处理技术规范》JGJ79-2012；(9)《施工现场临时用电安全技术规范》JGJ46-2005；(10)《城市轨道交通工程测量规范》GB50308-2008。

杭州地铁一号线周边建筑物、管线等保护方案杭州地铁一号线九堡东站－乔司南站盾构区间周边建筑物、管线等保护方案编制：复核：审核：中铁十一局集团杭州地铁一号线22号盾构项目部二○○八年十二月二十日目录1．工程概况 (1)2．编制目的及依据 (1)2.1编制目的 (1)2.2编制依据 (1)3．盾构始发工艺流程 (1)3.1始发洞口的地层处理 (2)3.2 始发前准备工作 (4)3.3 负环管片拼装 (9)3.4盾构始发及掘进时人行通道设置 (10)4．盾构始发 (10)4.1盾构机出洞施工 (10)4.2始发掘进段的工程管理 (11)4.3出土和管片等材料的运输管理 (13)4.4管片背后注浆 (14)4.5试掘进过程中的姿态控制 (16)4.6盾构掘进参数的初步设定与控制 (17)4.7始发掘进阶段的测量 (18)4.8始发掘进阶段的监测 (18)5．盾构始发临电及场地布置 (18)5.1盾构始发供电 (18)5.2盾构始发供水 (18)6．拆除负环管片 (18)7、盾构始发作业的主要机具 (19)8.始发劳动力组织 (20)8.1技术干部 (20)8.2技术工人 (20)9.始发进度计划 (20)10.安全文明施工 (20)10.1安全文明施工组织体系框图 (20)10.2 安全文明施工措施 (21)11、风险分析及应急预案 (21)11.1风险点 (21)11.2对策和控制重点 (21)附件一：反力架受力验算 (24)附件二始发托架受力验算 (28)1．工程概况杭州地铁一号线【九堡东站～乔司南站】盾构区间，沿线穿越九堡镇、乔司镇及临平镇，从九堡站开始沿九沙大道下方往东走，并逐渐向北偏转，穿越德胜路后，于桩号K30+280（右）出地面。

区间沿线所经过的片区多为城市待开发区，从九堡东站出来大约300m长的范围存在较多1～3层农居，多为砖混结构，其余位置多为农田。

该标段盾构区间里程范围为K28+630～K29+820（右），盾构外径6.34m，盾构隧道长1190m。

1.1.1.1盾构区间总体施工方案1）盾构区间工程概况本工程共20个盾构区间。

全线盾构区间共设联络通道22座（其中，联络通道兼泵房11座）。

根据招标文件、地质勘查情况及设计资料，拟投入24台加泥式土压平衡盾构机对盾构区间进行施工。

2）盾构区间总体施工流程详见下图。

图1.1.1-1 盾构区间总体施工流程盾构施工在场地内安装龙门吊等配套设备，布置浆液拌和、运输、供电、通风、冷却等系统，安排集土、加工、材料堆放场地以及值班、库房等设施。

盾构隧道施工的水平运输采用钢轨铺设单线、变频电瓶车牵引重载编组列车运输，每两列车编组可满足一环掘进的出土与进料。

垂直运输由一台龙门吊调运渣土，一台龙门吊吊放管片和其他材料。

碴土外运至弃土场。

施工全过程坚持监控量测跟踪，实施信息化施工，以控制地层变形和确保施工安全。

1.1.1.2端头加固施工方法与技术措施1）设计概况为确保盾构安全始发、安全到达，本工程对盾构始发、接收端头进行土体加固，从而提高端头处土体强度，增强整体性，控制地表沉降，防止端头坍塌。

提高重型机械作用时端头土体的承载力。

止水，防止涌水、涌砂等风险的出现。

2）施工流程（1）旋喷桩施工流程详见下图。

图1.1.1-2 旋喷桩施工流程（2）冻结加固施工流程详见下图。

图1.1.1-3 冻结加固施工流程（3）搅拌桩施工流程详见下图。

图1.1.1-4 搅拌桩施工流程（4）注浆加固施工流程详见下图。

图1.1.1-5 注浆加固施工流程3）施工方法及要点（1）旋喷桩施工方法及要点详见下表。

表1.1.1-1 旋喷桩施工方法及要点）根据测量所定位置，安装打桩机后移至指定桩位并对采用地质钻机钻孔，钻头在预定桩位钻孔至设计标高（预钻孔和插管二道工序可合二为一，启动钻机，同时开启高压泥浆泵低压输送水泥浆，使钻杆沿导向架振动、射流成）喷浆管下沉到达设计深度后，停止钻进，旋转不停，后，边喷浆，边旋转，同时严格按照设计确）在达到设计深度后，接通高压水管、空压管，开动高压清水泵、泥浆泵、空压机和钻机进行旋转，并用仪表控制压力、流量和风量，分别达到预定数值时开始提升，继向浆液罐中注入适量清水，开启高压泵，清洗全部管路中（1）旋喷桩施工易出现断桩、缩颈等质量通病，其主要预防技术措施详见下表。

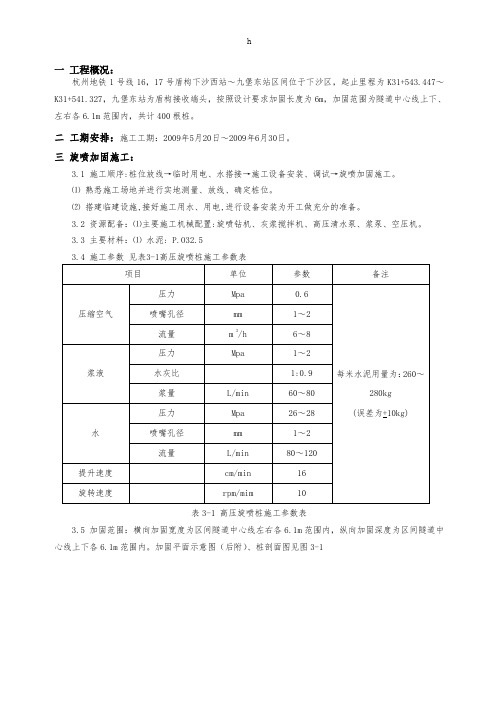

一工程概况：杭州地铁1号线16，17号盾构下沙西站～九堡东站区间位于下沙区，起止里程为K31+543.447～K31+541.327，九堡东站为盾构接收端头，按照设计要求加固长度为6m，加固范围为隧道中心线上下、左右各6.1m范围内，共计400根桩。
