信号工考试：铁路信号工（题库版）1、问答题请说出连锁图表的编制方法。
正确答案：编制联锁表时，应以进路为主体，把排列进路需要按下的按钮.防护该进路的信号机名称和显示进路所需要的有关道岔位置.轨道区段，以及所排列进路相互敌（江南博哥）对的信号等逐项目填写。
2、单选ZPW-2000系列信号教频260OHZ的灵敏度是多少O。
A. 310±31mAB. 275÷28m∕∖C. 255÷26w∖D. 235±35mA正确答案：D3、填空题计轴设备磁头安装应牢固，磁头齿与O齿必须对准密合。
正确答案：底座4、填空题CTCS-2车站列控中心与计弊机联锁系统接口为（）通信接口。
正确答案：安全5、单选与铁路线路平行埋设的电缆，与最近钢轨底边缘的距离再线路间应不少于OOA. 1.4B. 1.6C. 1.8D.2正确答案：B6、问答题简述主机板三路动态监督电路的作用。
正确答案：动态监督电路1在正常情况下，U10-2输出第一路动态方波经C3输入U7T3,U7-12输出高电平,打开输出接口电路2（U9）使继电器吸起。
在故障时动态方波消失,U7-12输出低电平,关闭输出接口电路2（U9）使继电器落下。
动态监督电路2在正常情况下，U10-5输出第二路动态方波经C2输入U8,U8-12输出高电平，去控制后级的光电开关导通.在故障时动态方波消失，U8-6愉出低电平，去控制后级的光电开关的断开。
动态监督电路3在正常情况卜∙，U28（愉出接口3）-2愉出第三路动态方波经C24输入U8,U8-6输出高电平，经过U27C反向后，输入U15T,进行电流放大,输出导通R1.O继电器线圈。
在故障时动态方波消失，U8-6输出低电平,导致继电器R1.O落下，无法正常提供50V点灯电压。
7、单选在CTC车站系统中，（）是整个系统的核心。
A.维修机B.操表机C.联锁机D.自律机IE确答案：D8、单选ZPW-2000A无绝缘移频自动闭塞系统正线检测盘的型号是OOA. ZPW-ZXJB. ZPW・PJZC. ZPW∙JZD. ZPW∙PJC正确答案：B9、填空题机车从26.8HZ区段运行至无信息区段时，机车信号显示一个（）灯光。

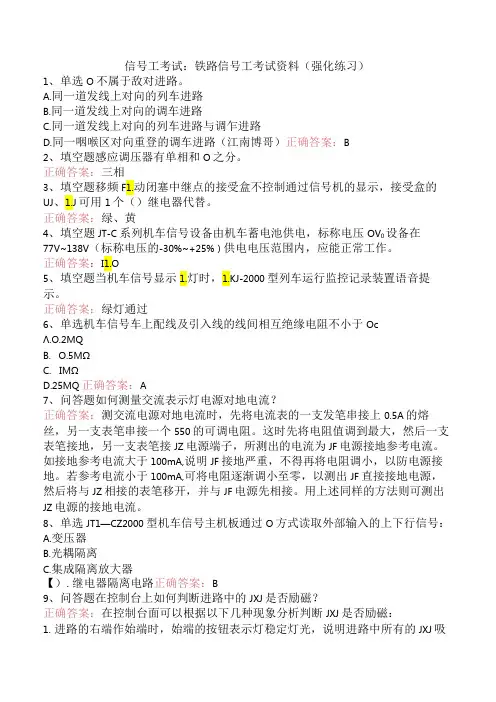

信号工考试：铁路信号工考试资料（强化练习）1、单选O不属于敌对进路。
A.同一道发线上对向的列车进路B.同一道发线上对向的调车进路C.同一道发线上对向的列车进路与调乍进路D.同一咽喉区对向重登的调车进路（江南博哥）正确答案：B2、填空题感应调压器有单相和O之分。
正确答案：三相3、填空题移频F1.动闭塞中继点的接受盒不控制通过信号机的显示，接受盒的UJ、1.J可用1个（）继电器代替。
正确答案：绿、黄4、填空题JT-C系列机车信号设备由机车蓄电池供电，标称电压OV0设备在77V~138V（标称电压的-30%~+25%）供电电压范围内，应能正常工作。
正确答案：I1.O5、填空题当机车信号显示1.灯时，1.KJ-2000型列车运行监控记录装置语音提示。
正确答案：绿灯通过6、单选机车信号车上配线及引入线的线间相互绝缘电阻不小于OcΛ.O.2MQB.O.5MΩC.IMΩD.25MQ正确答案：A7、问答题如何测量交流表示灯电源对地电流？正确答案：测交流电源对地电流时，先将电流表的一支发笔串接上0.5A的熔丝，另一支表笔串接一个550的可调电阻。
这时先将电阻值调到最大，然后一支表笔接地，另一支表笔接JZ电源端子，所测出的电流为JF电源接地参考电流。
如接地参考电流大于100mA,说明JF接地严重，不得再将电阻调小，以防电源接地。
若参考电流小于100mA,可将电阻逐渐调小至零，以测出JF直接接地电源，然后将与JZ相接的表笔移开，并与JF电源先相接。
用上述同样的方法则可测出JZ电源的接地电流。
8、单选JT1—CZ2000型机车信号主机板通过O方式读取外部输入的上下行信号：A.变压器B.光耦隔离C.集成隔离放大器【）.继电器隔离电路正确答案：B9、问答题在控制台上如何判断进路中的JXJ是否励磁？正确答案：在控制台面可以根据以下几种现象分析判断JXJ是否励磁：1.进路的右端作始端时，始端的按钮表示灯稳定灯光，说明进路中所有的JXJ吸起。

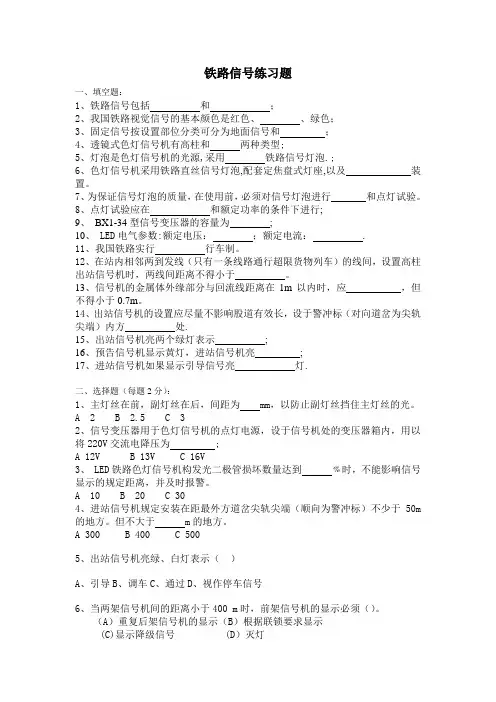

铁路信号练习题一、填空题：1、铁路信号包括和；2、我国铁路视觉信号的基本颜色是红色、、绿色；3、固定信号按设置部位分类可分为地面信号和；4、透镜式色灯信号机有高柱和两种类型;5、灯泡是色灯信号机的光源,采用铁路信号灯泡.;6、色灯信号机采用铁路直丝信号灯泡,配套定焦盘式灯座,以及装置。
7、为保证信号灯泡的质量，在使用前，必须对信号灯泡进行和点灯试验。
8、点灯试验应在和额定功率的条件下进行;9、BX1-34型信号变压器的容量为;10、 LED电气参数:额定电压：；额定电流： .11、我国铁路实行行车制。
12、在站内相邻两到发线（只有一条线路通行超限货物列车）的线间，设置高柱出站信号机时，两线间距离不得小于。
13、信号机的金属体外缘部分与回流线距离在1m以内时，应，但不得小于0.7m。
14、出站信号机的设置应尽量不影响股道有效长，设于警冲标（对向道岔为尖轨尖端）内方处.15、出站信号机亮两个绿灯表示;16、预告信号机显示黄灯，进站信号机亮;17、进站信号机如果显示引导信号亮灯.二、选择题（每题2分）：1、主灯丝在前，副灯丝在后，间距为 mm，以防止副灯丝挡住主灯丝的光。
A 2B 2.5C 32、信号变压器用于色灯信号机的点灯电源，设于信号机处的变压器箱内，用以将220V交流电降压为 ;A 12VB 13VC 16V3、 LED铁路色灯信号机构发光二极管损坏数量达到﹪时，不能影响信号显示的规定距离，并及时报警。
A 10B 20C 304、进站信号机规定安装在距最外方道岔尖轨尖端（顺向为警冲标）不少于50m 的地方。
但不大于 m的地方。
A 300B 400C 5005、出站信号机亮绿、白灯表示（）A、引导B、调车C、通过D、视作停车信号6、当两架信号机间的距离小于400 m时，前架信号机的显示必须（）。
（A）重复后架信号机的显示（B）根据联锁要求显示(C)显示降级信号 (D）灭灯7、矮型调车信号机灯位自上而下的顺序是（）。

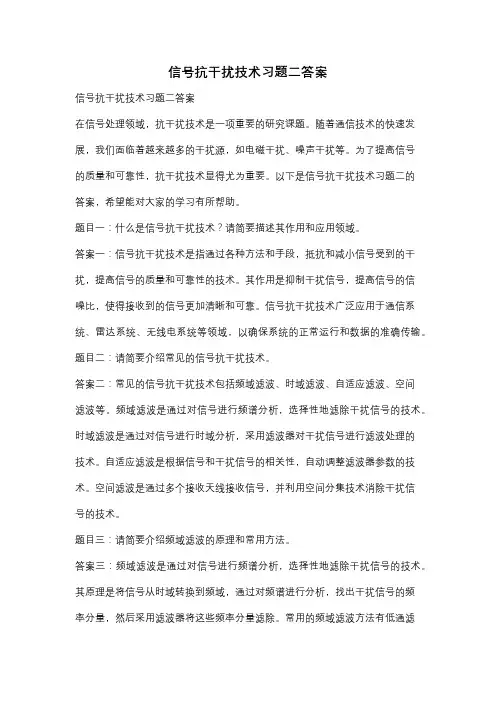

信号抗干扰技术习题二答案信号抗干扰技术习题二答案在信号处理领域，抗干扰技术是一项重要的研究课题。
随着通信技术的快速发展，我们面临着越来越多的干扰源，如电磁干扰、噪声干扰等。
为了提高信号的质量和可靠性，抗干扰技术显得尤为重要。
以下是信号抗干扰技术习题二的答案，希望能对大家的学习有所帮助。
题目一：什么是信号抗干扰技术？请简要描述其作用和应用领域。
答案一：信号抗干扰技术是指通过各种方法和手段，抵抗和减小信号受到的干扰，提高信号的质量和可靠性的技术。
其作用是抑制干扰信号，提高信号的信噪比，使得接收到的信号更加清晰和可靠。
信号抗干扰技术广泛应用于通信系统、雷达系统、无线电系统等领域，以确保系统的正常运行和数据的准确传输。
题目二：请简要介绍常见的信号抗干扰技术。
答案二：常见的信号抗干扰技术包括频域滤波、时域滤波、自适应滤波、空间滤波等。
频域滤波是通过对信号进行频谱分析，选择性地滤除干扰信号的技术。
时域滤波是通过对信号进行时域分析，采用滤波器对干扰信号进行滤波处理的技术。
自适应滤波是根据信号和干扰信号的相关性，自动调整滤波器参数的技术。
空间滤波是通过多个接收天线接收信号，并利用空间分集技术消除干扰信号的技术。
题目三：请简要介绍频域滤波的原理和常用方法。
答案三：频域滤波是通过对信号进行频谱分析，选择性地滤除干扰信号的技术。
其原理是将信号从时域转换到频域，通过对频谱进行分析，找出干扰信号的频率分量，然后采用滤波器将这些频率分量滤除。
常用的频域滤波方法有低通滤波、高通滤波、带通滤波和带阻滤波等。
低通滤波器可以滤除高频干扰信号，高通滤波器可以滤除低频干扰信号，带通滤波器可以选择性地滤除一定范围内的干扰信号，带阻滤波器可以选择性地滤除一定范围内的信号。
题目四：请简要介绍自适应滤波的原理和应用。
答案四：自适应滤波是根据信号和干扰信号的相关性，自动调整滤波器参数的技术。
其原理是通过不断调整滤波器的权值，使得滤波器的输出信号与期望信号的误差最小化。
北京交通大学远程与继续教育学院
20 ～20 学年第学期远程教育期末试卷
教学中心石家庄学习中心
学号姓名年级层次专业
考试课程：0228《铁路信号抗干扰技术》（A卷）开卷
注：所有试题均答在答题纸上，答在试卷上一律无效。
一、单项选择题（本大题共 10个小题，每小题1 分，共10 分）
1、电源滤波器中的差模电容值为200nF，则5MHZ时的阻抗约为（）Ω。
A. 0.079
B. 0.159
C. 0.318
D.以上均不对
2、我国实施的强制性产品认证的名称缩写是（）。
A. CCC
B. CC
C. FCC
D.VDE
3、120dBμV/m可换算为（）。
A. 120dBV/m
B. 100μV/m
C. 1V/m
D.1mV/m
4、变压器一般用来抑制（）。
A. 共模干扰
B. 差模干扰
C. 雷电干扰
D.以上均错误
5、根据单点辐射场强的公式E=√30P/r，可推断此条件下场的性质为（）。
A. 与距离无关
B. 近场
C. 应根据功率确定
D.远场
6、电容滤波器用作低通滤波器时，正确的说法是（）。
A. 为电路提供一个并联低阻抗
B. 高频电流将主要流过负载
C. 电容越大，阻抗越大
D.低频电流主要流过电容
7、电磁场的屏蔽效能包括（）。
A. 反射衰减
B. 多重反射衰减
C. 吸收衰减
D.以上均正确
8、一般设备中的地线至少有（）种。
A. 三
B. 四
C. 五
D.六
9、ZPW-2000无绝缘轨道电路应用于站内轨道电路时，调谐区必须改为基于（）方式。
A. 谐振
B. 电气绝缘
C. 机械绝缘
D.共振
10、当电源屏输入电压不超过额定电压的（）时，其输出应保证信号设备正常工作。
A. ± 5%
B. ± 15%
C. ± 25%
D.± 35%
二、判断题（本大题共15 小题，每小题 1分，共15 分）
1、电磁兼容控制技术最常用的只有屏蔽和滤波。
（）
2、当看电脑的时候，若是手机响了，电脑屏幕会不停的闪动，这不属于电磁干扰。
（）
3、EMI滤波器主要是LC滤波器和铁磁氧体滤波器。
（）
4、信号设备的安全性指标是根据安全完善度等级（SIL）划分的，按照危险测故障率的量化指标，由低到高分为1-4级。
（）
5、电气化铁道为强电系统，电磁干扰的基本来源是：高电压、强电流、强辐射。
（）
6、EN 50121-4是为机车车辆外的信号、通信设备制定的，对这些设备只规定了电磁发射限制。
（）
7、射频电磁场辐射抗扰度试验主要是考核设备抵抗射频电磁场辐射干扰的能力。
（）
8、无绝缘轨道电路补偿电容的设置可采用等间距法。
（）
9、UM71轨道电路调频系数为：1.07-0.38，带通滤波器带宽为±11HZ。
（）
10、扼流变压器容量越大，不平衡电流数值越大；开气隙后的牵引圈阻抗随不平衡电流增大而减小。
（）
11、室内信号设备自身对电磁干扰控制的主要原则是利用反射或吸收的原理，控制进出设备的干扰流。
（）
12、引起电子设备核心电路遭雷击损坏的主要原因是雷电流带来的地电位差。
（）
13、云闪的持续时间约50-100us，电流可达200-300KA,闪电道的温度可达20000℃。
（）
14、亚敏电阻的最大特点是：当加在它上面的电压低于其阈值时，流过它的电流极小；当电压超过阈值时，流过它的电流激增。
（）
15、无人值守的机房和区间信号设备的电源防雷器可以单独使用空气间隙、气体放电管、亚敏电阻器等元件。
（）
三、填空题（本大题共15 小题，每小题 2分，共30 分）
1、铁路信号设备受到的电磁干扰主要来自和。
2、电磁骚扰源和。
3、改善由于孔缝造成屏蔽效能下降的方法有、使用金属丝网和。
4、信号设备所处电磁环境可划分为三类：室内、和。
5、电气化干扰对信号系统的影响可划分为传导、
和三种形式。
6、设备的电磁兼容试验按内容包括和两方面要求。
7、射频电磁场辐射抗扰度试验应在中进行。
对于频率较低的辐射电磁场抗扰度试验可在中进行。
8、交流电源谐波的抑制措施主要通过加强来改善
对的抑制效果。
9、轨道电路自身的EMC设计是一个系统工作，应包
括、、、软件处理等全面设计。
10、重载条件下牵引电流干扰最严重，而谐波比例与和
有关。
11、信号设备（特别是计算机相关设备）一般安装在机柜内，不同的单元或系统之间通过连接。
如果需要与室外设备结合，经过
再与信号电缆连接完成。
12、是电路中各种电压信号的电位参考点，是信号电流流回信号源的低阻抗路径。
13、电缆产生的辐射有两种，一种是；另一种是。
14、放电管的优点是很大，很小，能承受很高
的冲击电流。
15、接地网是接地系统的基础，由接地环、和
组成。
四、名词解释（本大题共 5小题，每小题3 分，共15 分）
1、电磁兼容（EMC）：
2、滤波器：
3、容性耦合
4、接触放电
5、直击雷
五、论述题（本大题共 5题，每小题6分，共30 分）
1、进行电磁兼容设计就要从形成电磁干扰的基本要素出发，论述电磁干扰的基本要素包括什么以及干扰信号的传播过程并用方框图表示出来。
2、图中所示的电路是哪一种接地方法，这种接地方法的特点和优缺点
是什么？
3、按照电磁兼容基本要素说明怎样防护不平衡电流对轨道电路的影响。
4、采用网格（网状）接地需考虑什么因素？
5、分析说明为什么气体放电管不能单独用于电源初级防雷？。
