测试技术中的抗干扰技术本文叙述了电子电器设备产生传导干扰、辐射干扰的几个主要因素：干扰源、干扰源传输通道、受干扰的测试仪器与设备，同时介绍了抑制干扰也需要从这几个方面着手的方法。
关键词：传导干扰、辐射干扰电子技术的高速发展已让世界进入了信息时代，电子技术的广泛应用使得应用的电子、电气设备也越来越多和越来越复杂，电磁环境越来越恶劣，大中功率的发射机对非相应通道的高灵敏度测试仪器设备构成了灾难性的干扰，使得测试仪器设备系统不能正常工作、性能降低甚至损坏。
这种干扰源来自外部，是有损于网络信号的一种电磁现象。
这种干扰的电磁能量通过某种媒体传输至测试仪表等敏感设备，而此设备又以某种形式表示“响应”，并产生干扰的“效果”，例如示波器图像失真、杂散信号粒子、图像对比度差以及几何图形弯曲等等，这个作用过程和结果，即称之电磁干扰效应。
显而易见，电磁干扰已是测试技术发展中必须跨越的巨大障碍。
为了保障测试技术设备的正常工作，我们必须研究分析电磁干扰，研究限制抑制各类干扰的技术手段，提高测试环境的抗干扰能力。
并对电子实验室的电磁测试环境进行合理的设计。
电磁干扰类别(一)——传导干扰这种干扰是沿着导体传播的，诸如导线、传输线、电感和电容元件等均是传导干扰的传输通道。
从干扰源观察：它有不带任何信息的噪声及带有信息的无用信号。
如电源开关接通的瞬间所产生的火花对一个敏感电路可能会产生干扰。
一个带信息的信号在其对应通道是有用的信号，如果它进入别的通道，虽带信息都是无用信号，可对其它仪器造成干扰。
所以说，任何一台电子设备都可能成为一个干扰信号源。
传导电磁干扰的路径我们称谓电磁干扰的传输通道。
就是将干扰源通过线路传输给的输入端，它在测试仪器仪表设备电路中产生相应的干扰电压和电流。
所以研究电磁干扰必须分析电磁干扰源和测试仪器仪表设备电路之间的传输路径问题。
传导干扰的抑制方法综上所述，形成传导干扰的原因是干扰源、传输通道、测试仪器仪表设备。

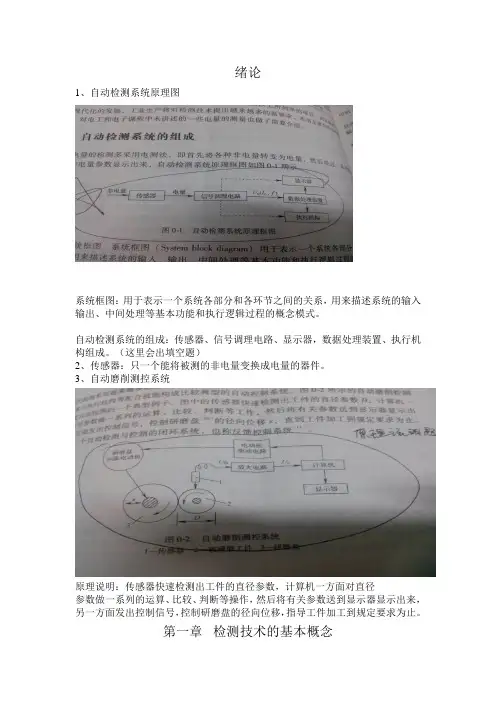

绪论1、自动检测系统原理图系统框图：用于表示一个系统各部分和各环节之间的关系，用来描述系统的输入输出、中间处理等基本功能和执行逻辑过程的概念模式。
自动检测系统的组成：传感器、信号调理电路、显示器，数据处理装置、执行机构组成。
（这里会出填空题）2、传感器：只一个能将被测的非电量变换成电量的器件。
3、自动磨削测控系统原理说明：传感器快速检测出工件的直径参数，计算机一方面对直径参数做一系列的运算、比较、判断等操作，然后将有关参数送到显示器显示出来，另一方面发出控制信号，控制研磨盘的径向位移，指导工件加工到规定要求为止。
第一章检测技术的基本概念1、测量：借助专门的技术和仪表设备，采用一定的方法取得某一客观事物定量数据资料的实践过程。
2、测量方法的分类：静态测量、动态测量直接测量、间接测量接触式测量、非接触式测量偏位式测量，零位式测量，微差式测量3、测量误差的表示方法：绝对误差和相对误差（示值相对误差、引用误差）4、测量误差的分类：粗大误差、系统误差、随机误差、静态误差、动态误差。
5、传感器的组成：由敏感元件、传感元件、测量转换电路组成、6、测量转换电路的作用：将传感元件输出的电参量转换成易于处理的电压、电流或频率量。
7、传感器的静态特征：灵敏度：指传感器在稳态下输出变化值与输入变化值之比。
分辨力：指传感器能检测出被测信号的最小变化量。
非线性度：线性度又称非线性误差，指传感器实际特性曲线与拟合直线之间的最大偏差与传感器满量程范围内的输出之百分比。
迟滞误差：传感器的正向特性与反向特性的不一致程度。
稳定性、电磁兼容性、可靠性第二章电阻传感器1、应变效应：导体或半导体材料在外界力的作用下，会产生机械变形、其电阻值也将随着发生变化。
2、压阻效应：单晶硅材料在受到应力作用后，电阻率发生明显变化。
3、投入式液位计的工作原理：压阻式压力传感器安装在不锈钢壳体内，，并用不锈钢支架固定放置在液体底部。
传感器的高压侧的进气孔与液体相通，可读出安装高度处的表压力。
