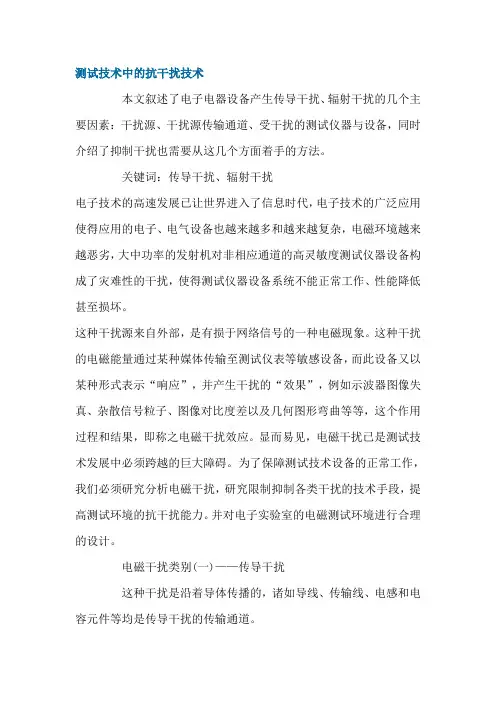

测试技术中的抗干扰技术本文叙述了电子电器设备产生传导干扰、辐射干扰的几个主要因素：干扰源、干扰源传输通道、受干扰的测试仪器与设备，同时介绍了抑制干扰也需要从这几个方面着手的方法。

关键词：传导干扰、辐射干扰电子技术的高速发展已让世界进入了信息时代，电子技术的广泛应用使得应用的电子、电气设备也越来越多和越来越复杂，电磁环境越来越恶劣，大中功率的发射机对非相应通道的高灵敏度测试仪器设备构成了灾难性的干扰，使得测试仪器设备系统不能正常工作、性能降低甚至损坏。

这种干扰源来自外部，是有损于网络信号的一种电磁现象。

这种干扰的电磁能量通过某种媒体传输至测试仪表等敏感设备，而此设备又以某种形式表示“响应”，并产生干扰的“效果”，例如示波器图像失真、杂散信号粒子、图像对比度差以及几何图形弯曲等等，这个作用过程和结果，即称之电磁干扰效应。

显而易见，电磁干扰已是测试技术发展中必须跨越的巨大障碍。

为了保障测试技术设备的正常工作，我们必须研究分析电磁干扰，研究限制抑制各类干扰的技术手段，提高测试环境的抗干扰能力。

并对电子实验室的电磁测试环境进行合理的设计。

电磁干扰类别(一)——传导干扰这种干扰是沿着导体传播的，诸如导线、传输线、电感和电容元件等均是传导干扰的传输通道。

从干扰源观察：它有不带任何信息的噪声及带有信息的无用信号。

如电源开关接通的瞬间所产生的火花对一个敏感电路可能会产生干扰。

一个带信息的信号在其对应通道是有用的信号，如果它进入别的通道，虽带信息都是无用信号，可对其它仪器造成干扰。

所以说，任何一台电子设备都可能成为一个干扰信号源。

传导电磁干扰的路径我们称谓电磁干扰的传输通道。

就是将干扰源通过线路传输给的输入端，它在测试仪器仪表设备电路中产生相应的干扰电压和电流。

所以研究电磁干扰必须分析电磁干扰源和测试仪器仪表设备电路之间的传输路径问题。

传导干扰的抑制方法综上所述，形成传导干扰的原因是干扰源、传输通道、测试仪器仪表设备。

1第十三章 检测系统的抗干扰技术教学要求1．掌握几种常见干扰及防护方法。

2．掌握电磁兼容的概念。

3．了解电磁。

干扰的来源和传播途径。

4．掌握几种常见的抗干扰措施，如：屏蔽、接地、浮置、滤波和光电耦合技术。

教学手段 多媒体课件教学课时 3学时教学内容讨论自动检测系统的几种常见干扰及防护方法，重点论述电磁兼容原理及对策。

第一节 干扰源及防护噪声：对检测装置的影响必须与有用信号共同分析才有意义（举手机的干扰例子）。

信噪比常用对数形式来表示，单位为dB ，即 S/N=10lg N S P P =20lgU U S （dB ） (13-1) （以手机的噪声与话音毫伏数计算信噪比）一、 机械干扰（举例说明，多媒体演示以下同。

）机械干扰是指机械振动或冲击使电子检测装置中的元件发生振动，改变了系统的电气参数，造成可逆或不可逆的影响。

二、湿度及化学干扰必须采取以下措施来加以保护：1）将变压器等易漏电或击穿的元器件用绝缘漆或环氧树脂浸渍，将整个印制电路板用防水硅胶密封（如洗衣机中那样）。

2）对设备定期通电加热驱潮，或保持机箱内的微热状态。

3）将易受潮的电子线路安装在不透气的机箱中，箱盖用橡胶圈密封。

三、热干扰克服热干扰的防护措施有：1） 在设计检测电路时，尽量选用低温漂元件。

2）在电路中考虑采取软、硬件温度补偿措施；3）尽量采用低功耗、低发热元件。

4）选用的元器件规格要有一定的余量。

5）仪器的前置级（通常指输入级）应尽量远离发热元件6）加强散热。

7）采用热屏蔽。

四、固有噪声干扰（举电视机的雪花干扰、调频收音机的干扰，多媒体演示） 在电路中，电子元件本身产生的、具有随机性、宽频带的噪声称为固有噪声。

一、 五、电、磁噪声干扰（举手机对收音机的干扰及打雷为例，多媒体演示以下同。

） 在交通、工业生产中有大量的用电设备产生火花放电，在放电过程中，会向周围辐射出从低频到甚高频大功率的电磁波。
