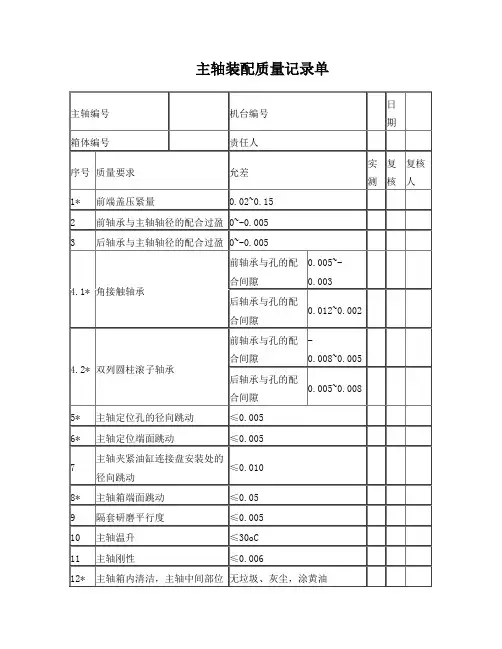

液压类设备安装、调试、验收标准第一章一般规定第1.0.1条锻压设备的基础垫铁和地脚螺栓应符合下列要求一、基础家标准钢筋混凝土工程施工及验收规范的规定和锻压设备的安装施工要求二、对冲击和振动较大的锻压设备与其底座或垫铁相接触的基础表面应铲平或磨平不得采用灰浆抹平三、垫铁的规格数量和放置的位置应符合设备技术文件的规定当设备技术文件无规定时应按现行国家标准机械设备安装工程施工及验收通用规范的有关规定执行四、中小型锻压设备的垫铁可选用减振座代替第1.0.2条锻压设备在进行几何尺寸精度检验前应采用水平仪在本规范各章规定的位置上进行检验其纵向和横向左右前后的安装水平不应大于0.20/1000。

第1.0.3条锻压设备组装前应按下列要求进行清洗和检查：一、对设备的外表面、组装结合面、滑动面、各种管道、油箱和压力容器进行清洗，出厂时已装配好的组合件，不应拆卸清洗；清洗方法及其清洁度的检查，应按现行国家标准机械设备安装工程施工及验收通用规范有关规定执行。

二、设备的外表应无碰损、锈蚀和变形现象；需要装配的零、部件应检查其基本尺寸和配合公差。

三、压力容器、液压系统、润滑系统，经清洗洁净和组装后，应按有关规定进行严密性试验，并不得有渗漏现象。

第1.0.4条锻压设备的组装应符合下列要求：一、设备的清洁度应符合有关标准的规定。

二、装配的工艺规程应符合设备技术文件的规定。

三、重要固定接合面应紧密结合；紧固后应采用0.05mm 塞尺检查，只许局部塞入，塞入的深度不应大于宽度的20%，其塞入部分的累计移动长度不应大于可检长度的10%。

锻压设备的下列部位，宜为重要固定接合面：1.立柱台肩与工作台2.立柱调节螺母锁紧螺母与上横梁和工作台面3.液压缸法兰台肩与上横梁或机身梁4.活柱塞台肩与滑块5.机身与导轨或滑块与镶条6.组合式框架机身的横梁与支柱7.工作台板与工作台或与横。

四、应测量滑块（活动横梁）与导轨间（出厂时原有）的间隙值或现场组装的实际间隙值，并记录备查。

液压系统的安装、调试、保养安装：安装前的技术准备工作1、技术资料的准备与熟悉液压系统原理图、电气原理图、管道布置图、液压元件、辅件、管件清单和有关元件样本等，这些资料都应准备齐全，以便工程技术人员对具体内容和技术要求逐项熟悉和研究。

2、物资准备按照液压系统图和液压件清单，核对液压件的数量，确认所有液压元件的质量状况。

严格检查压力表的质量，查明压力表交验日期，对检验时间过长的压力表要重新进行校验，确保准确。

3、质量检查液压元件在运输或库存过程中极易被污染和锈蚀，库存时间过长会使液压元件中的密封件老化而丧失密封性，有些液压元件由于加工及装配质量不良使性能不可*，所以必须对元件进行严格的质量检查。

A) 液压元件质量检查1、各类液压元件型号必须与元件清单一致2、要查明液压元件保管时间是否过长，或保管环境不合要求，应注意液压元件内部密封件老化程度，必要时要进行拆洗、更换、并进行性能测试。

3、每个液压元件上的调整螺钉、调节手轮、锁紧螺母等都要完整无损。

4、液压元件所附带的密封件表面质量应符合要求、否则应予更换。

5、板式连接元件连接平面不准有缺陷。

安装密封件的沟槽尺寸加工精度要符合有关标准。

6、管式连接元件的连接螺纹口不准有破损和活扣现象。

7、板式阀安装底板的连接平面不准有凹凸不平缺陷，连接螺纹不准有破损和活扣现象。

8、将通油口堵塞取下，检查元件内部是否清洁。

9、检查电磁阀中的电磁铁芯及外表质量，若有异常不准使用。

10、各液压元件上的附件必须齐全。

B) 液压辅件质量检查1、油箱要达到规定的质量要求。

油箱上附件必须齐全。

箱内部不准有锈蚀，装油前油箱内部一定要清洗干净。

2、滤油器型号规格与设计要求必须一致，确认滤芯精度等级，滤芯不得有缺陷，连接螺口不准有破损，所带附件必须齐全。

3、各种密封件外观质量要符合要求，并查明所领密封件保管期限。

有异常或保管期限过长的密封件不准使用。

4、蓄能器质量要符合要求，所带附件要齐全。

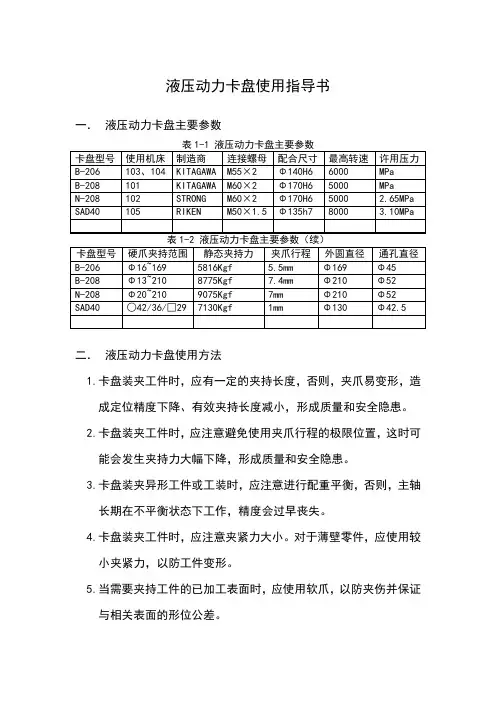

液压动力卡盘使用指导书一．液压动力卡盘主要参数二．液压动力卡盘使用方法1.卡盘装夹工件时，应有一定的夹持长度，否则，夹爪易变形，造成定位精度下降、有效夹持长度减小，形成质量和安全隐患。

2.卡盘装夹工件时，应注意避免使用夹爪行程的极限位置，这时可能会发生夹持力大幅下降，形成质量和安全隐患。

3.卡盘装夹异形工件或工装时，应注意进行配重平衡，否则，主轴长期在不平衡状态下工作，精度会过早丧失。

4.卡盘装夹工件时，应注意夹紧力大小。

对于薄壁零件，应使用较小夹紧力，以防工件变形。

5.当需要夹持工件的已加工表面时，应使用软爪，以防夹伤并保证与相关表面的形位公差。

三．液压动力卡盘的拆卸与安装图1 液压动力卡盘分解图1.本体2.楔块3.底爪4.硬爪或软爪5.T型块6.防尘盖7.连接螺母8.压板9.专用套筒扳手1. 拆卸①使卡盘处于锁紧状态，用六方扳手卸下夹爪及T形块。

对于不能锁定主轴的车床，可以留一个夹爪作为施力点。

②用六方扳手卸下防尘盖的三个螺丝，取出防尘盖。

参见图a。

③用扳手抵住夹爪，用六方扳手旋下6个卡盘紧固螺栓，必要时可以使用套管。

参见图b。

④用脚踩下卡盘踏板，使卡盘处于松开状态，将专用套筒扳手插入卡盘中心孔内，与卡盘上的开口稳固配合，然后逆时针旋转套筒扳手，使卡盘向外与主轴脱离。

参见图c、d。

⑤当卡盘与主轴脱离后，为防止卡盘意外脱落，可以向卡盘中心孔内插入一根金属棒料，然后用手旋转卡盘，使之与拉杆脱离。

参见图e。

a. b.c. d.e.f.图2 液压卡盘拆卸2. 分解①用六方扳手旋下连接盘紧固螺丝，利用连接盘上预留的顶丝孔将连接盘卸下。

参见图a。

②将卡盘楔块向后推，使底爪与楔块分离，将底爪卸下。

③从卡盘正面用铜棒轻轻敲击楔块前部，使楔块与连接螺母整体从卡盘本体分离。

参见图b 。

a. b.c. d.e. f.图3 液压卡盘分解 ④用六方扳手旋下联接螺母外侧压板的紧固螺丝，卸下压板。

⑤用六方扳手旋松楔块外圆上的顶丝，使楔块上的定位滚珠退回。

XXXXX 有限公司VKSOP-A0.046-2018作业指导书受控状态：□受控□不受控文件名称：液压系统安装、调试作业指导书版本号：编制：审核：批准：分发号：年月日发布年月日实施说明：本文件只供公司内部使用，其他单位或个人不得将该文件据为已有，更不得复印、拷贝。

液压系统安装、调试作业指导书液压统安装、调试作业指导书1.液压系统的安装1.1 安装前的技术准备工作技术资料的准备与熟悉：液压系统原理图、电气原理图、管道布置图、液压元件、辅件、管件清单和有关元件样本等，这些资料都应准备齐全，以便工程技术人员对具体内容和技术要求逐项熟悉和研究。

1. 2 物资准备按照液压系统图和液压件清单，核对液压件的数量，确认所有液压元件的质量状况。

严格检查压力表的质量，查明压力表交验日期，对检验时间过长的压力表要重新进行校验，确保准确。

1. 3 质量检查液压元件在运输或库存过程中极易被污染和锈蚀，库存时间过长会使液压元件中的密封件老化而丧失密封性，有些液压元件由于加工及装配质量不良使性能不可，所以必须对元件进行严格的质量检查。

1.3.1 液压元件质量检查1.3.1.1 各类液压元件型号必须与元件清单一致。

1.3.1.2要查明液压元件保管时间是否过长，或保管环境不合要求，应注意液压元件内部密封件老化程度，必要时要进行拆洗、更换、并进行性能测试。

1.3.1.3 每个液压元件上的调整螺钉、调节手轮、锁紧螺母等都要完整无损。

1.3.1.4 液压元件所附带的密封件表面质量应符合要求、否则应予更换。

1.3.1.5 板式连接元件连接平面不准有缺陷。

安装密封件的沟槽尺寸加工精度要符合有关标准。

1.3.1.6 管式连接元件的连接螺纹口不准有破损和活扣现象。

1.3.1.7 板式阀安装底板的连接平面不准有凹凸不平缺陷，连接螺纹不准有破损和活扣现象。

1.3.1.8 将通油口堵塞取下，检查元件内部是否清洁。

1.3.1.9 检查电磁阀中的电磁铁芯及外表质量，若有异常不准使用。

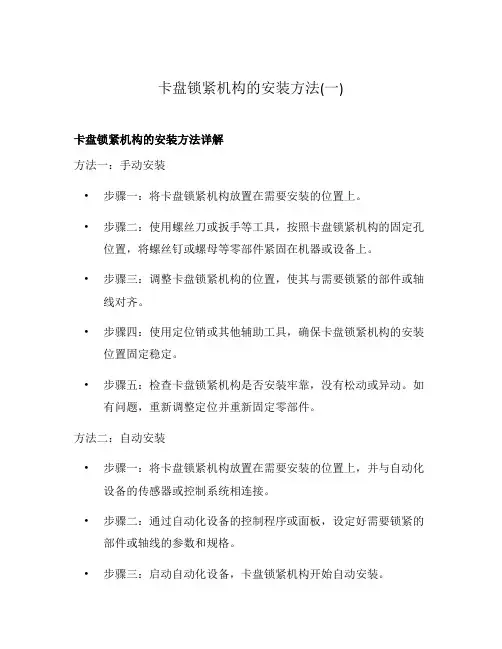

卡盘锁紧机构的安装方法(一)卡盘锁紧机构的安装方法详解方法一：手动安装•步骤一：将卡盘锁紧机构放置在需要安装的位置上。

•步骤二：使用螺丝刀或扳手等工具，按照卡盘锁紧机构的固定孔位置，将螺丝钉或螺母等零部件紧固在机器或设备上。

•步骤三：调整卡盘锁紧机构的位置，使其与需要锁紧的部件或轴线对齐。

•步骤四：使用定位销或其他辅助工具，确保卡盘锁紧机构的安装位置固定稳定。

•步骤五：检查卡盘锁紧机构是否安装牢靠，没有松动或异动。

如有问题，重新调整定位并重新固定零部件。

方法二：自动安装•步骤一：将卡盘锁紧机构放置在需要安装的位置上，并与自动化设备的传感器或控制系统相连接。

•步骤二：通过自动化设备的控制程序或面板，设定好需要锁紧的部件或轴线的参数和规格。

•步骤三：启动自动化设备，卡盘锁紧机构开始自动安装。

•步骤四：自动化设备通过传感器或控制系统对卡盘锁紧机构进行检测和调整，确保其安装位置正确且固定。

•步骤五：检查自动化设备显示的安装结果，确认卡盘锁紧机构安装成功。

方法三：专业安装•步骤一：请专业的机械工程师或技术人员进行仔细的安装规划和设计。

•步骤二：根据安装规划，进行机器或设备的改造和调整，以符合卡盘锁紧机构的安装要求。

•步骤三：将卡盘锁紧机构和机器或设备的其他部件进行精确配合，并确保其相互协调。

•步骤四：由专业人员进行调试和测试，确保卡盘锁紧机构的安装效果达到预期。

•步骤五：提供详细的安装说明和记录，以备将来的维护和跟踪。

以上是针对卡盘锁紧机构的安装的三种常用方法。

根据实际情况，选择合适的安装方式，可确保机器或设备的正常运行和稳定性。

安装时请遵循相关的安全操作规程，以确保人身和设备的安全。

方法四：固定夹具安装•步骤一：选择合适的固定夹具，并根据卡盘锁紧机构的尺寸和形状进行搭配。

•步骤二：将固定夹具安装在机器或设备上，并紧固好螺丝钉或螺母等零部件。

•步骤三：调整固定夹具的位置和角度，使其与卡盘锁紧机构对齐。

•步骤四：将卡盘锁紧机构放置在固定夹具上，并使用辅助工具进行定位和固定。

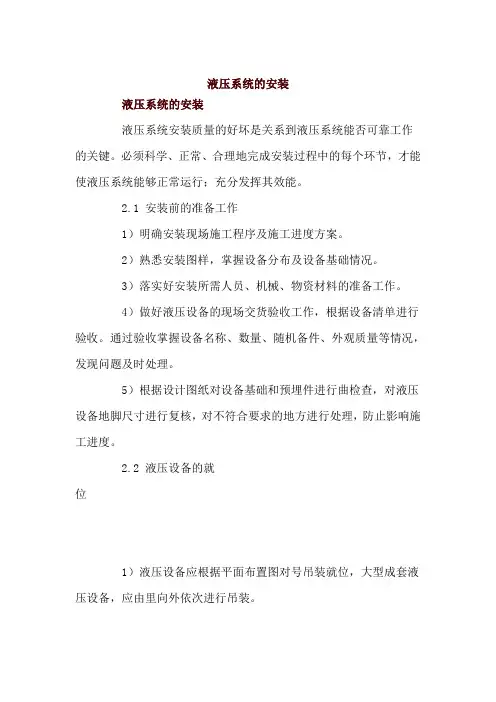

液压系统的安装液压系统的安装液压系统安装质量的好坏是关系到液压系统能否可靠工作的关键。
