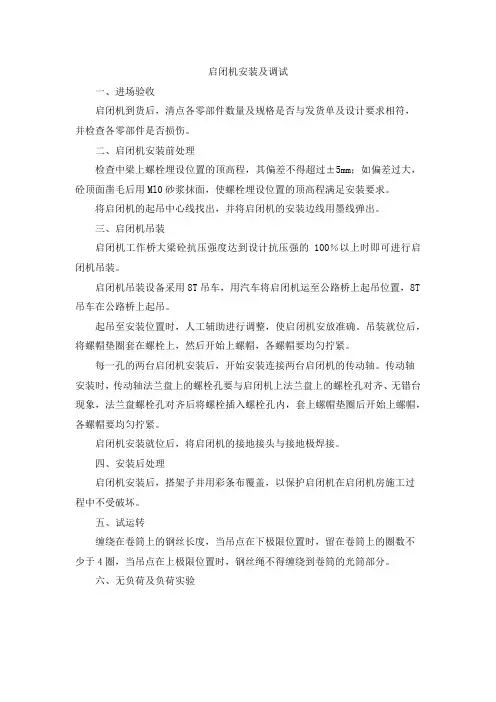

启闭机安装及调试
一、进场验收
启闭机到货后,清点各零部件数量及规格是否与发货单及设计要求相符,并检查各零部件是否损伤。
二、启闭机安装前处理
检查中梁上螺栓埋设位置的顶高程,其偏差不得超过±5mm;如偏差过大,砼顶面凿毛后用Ml0砂浆抹面,使螺栓埋设位置的顶高程满足安装要求。
将启闭机的起吊中心线找出,并将启闭机的安装边线用墨线弹出。
三、启闭机吊装
启闭机工作桥大梁砼抗压强度达到设计抗压强的100%以上时即可进行启闭机吊装。
启闭机吊装设备采用8T吊车,用汽车将启闭机运至公路桥上起吊位置,8T 吊车在公路桥上起吊。
起吊至安装位置时,人工辅助进行调整,使启闭机安放准确。
吊装就位后,将螺帽垫圈套在螺栓上,然后开始上螺帽,各螺帽要均匀拧紧。
每一孔的两台启闭机安装后,开始安装连接两台启闭机的传动轴。
传动轴安装时,传动轴法兰盘上的螺栓孔要与启闭机上法兰盘上的螺栓孔对齐、无错台现象,法兰盘螺栓孔对齐后将螺栓插入螺栓孔内,套上螺帽垫圈后开始上螺帽,各螺帽要均匀拧紧。
启闭机安装就位后,将启闭机的接地接头与接地极焊接。
四、安装后处理
启闭机安装后,搭架子并用彩条布覆盖,以保护启闭机在启闭机房施工过程中不受破坏。
五、试运转
缠绕在卷筒上的钢丝长度,当吊点在下极限位置时,留在卷筒上的圈数不少于4圈,当吊点在上极限位置时,钢丝绳不得缠绕到卷筒的光筒部分。
六、无负荷及负荷实验。
闸门和启闭机检修报告2010年9月24日对渠首进水闸门和启闭机、分水闸门和启闭机、前池舌辨闸和启闭机、舌辨闸检修闸门和启闭机排沙闸门和启闭机、排沙闸检修闸门和启闭机、机组进水口检修闸门和启闭机、滚动式拦污栅和传动机构进行了检修。
音设备投产不到一年,各部件运行情况良好,现将检修情况报告如下:一、渠首节水闸门:各闸门无锈蚀,油漆完好,水封止水可靠,各侧导向轮转动灵活。
1#启闭机(进门侧):主弹簧长度136MM,制动轮总间隙0.60MM 减速箱位正常无渗漏,各轴承加注黄油,手摇机构、油位正常无渗漏,钢丝绳已涂防锈黄油,各固定螺栓无松动,滑轮组待注黄油。
2#启闭机:主弹簧长度146MM,制动轮总间隙0.80MM,减速箱位正常无渗漏,各轴承加注黄油,手摇机构、油位正常无渗漏,钢丝绳已涂防锈黄油,各固定螺栓无松动,滑轮组待注黄油。
3#启闭机:主弹簧长度135MM,制动轮总间隙0.80MM,减速箱位正常无渗漏,各轴承加注黄油,手摇机构、油位正常无渗漏,钢丝绳已涂防锈黄油,各固定螺栓无松动,滑轮组待注黄油。
二、渠道进水闸门:各闸门无锈蚀,油漆完好,水封止水可靠,各侧导向轮转动灵活。
1#启闭机:主弹簧长度145MM,制动轮总间隙1.40MM,减速箱位正常无渗漏,各轴承加注黄油,手摇机构、油位正常无渗漏,钢丝绳已涂防锈黄油,各固定螺栓无松动,滑轮组待注黄油。
2#启闭机:主弹簧长度139MM,制动轮总间隙1.25MM,减速箱位正常无渗漏,各轴承加注黄油,手摇机构、油位正常无渗漏,钢丝绳已涂防锈黄油,各固定螺栓无松动,滑轮组待注黄油。
三、舌辨闸片:放置在倒放侧位置,不好检查。
启闭机:主弹簧长度226MM,制动轮总间隙1.00MM,减速箱位正常无渗漏,各轴承加注黄油,缺一个加油杯,手摇机构未注防冻齿轮油,钢丝绳防锈油尚存未补涂,各固定螺栓无松动,滑轮组待注黄油。
四、舌辨闸检修门:闸门无锈蚀,油位完好,各侧油封完好,各侧导向轮转动灵活,止水封有少量漏水,闸门背面加强筋板平面积水,待割排水孔。
液压启闭机安装调试1)液压启闭机安装程序如图:每两台液压启闭机共用一座液压站,共有三座液压站。
每台液压启闭机包括泵组、阀组、油缸、保护装置、油箱、液压油、油管、以及机架、开度仪和地脚螺栓、防震装置、电气控制柜等所有配套附件;每座液压站配2台油泵电动机组,互为完全备用。
2)安装①安装时液压启闭机机架的横向中心线与实际测得的起吊中心线的距离不应超过±2mm,高程偏差不应超过土5mm。
双吊点液压启闭机,支承面的高差不超过士0.5mm。
②机架钢梁与推力支座的组合面不应大于0.05mm的通隙,其局部间隙不应大于0.1mm,深度不应超过组合面宽度的1/3,累计长度不超过周长的20%,推力支座顶面水平偏差不应大于0.2/10000③安装前对设备按图纸和制造厂技术说明书的要求进行必要的清理和保养,应检查活塞杆有否变形,在活塞杆竖直状态下zx,其垂直度不应大于0.5/1000,且全长不超过杆长的1/4000;液压启闭机油缸一般不在工地进行拆洗。
出厂对缸内清洁度作保证。
④吊装液压缸时,应根据液压缸直径长度和重量决定支点或吊点个数,以防止变形,和损坏液压缸。
⑤活塞杆与闸门(或拉杆)吊耳连接时,当闸门下放到底坎位置在活塞与油缸下端盖之间应留有50mm左右的间隙,以保证闸门能严密关闭。
⑥管道弯制、清洗和安装均应符合有关规定,管道设置尽量减少阻力,管道布局应清晰合理。
⑦初调高度指示器和主令开关的上下断开接点及充水接点。
⑧试验油过滤精度:柱塞泵不低于20/~m,叶片泵不低于30肚m。
⑨液压管路系统安装完毕后,应在安装现场使用专用冲水机进行油液循环冲洗。
循环冲洗时将管路系统与液压缸、阀组、泵组隔离(或短按),循环冲洗流速应大于5m/s.冲洗后管路系统及油液的清洁度达到NAS1638标准中的7级。
3)试运转①试运转前的检查a门槽内的一切杂物应清除干净,保证闸门和拉杆不受卡阻。
b机架固定是否牢固,对采用焊接固定的,应检查焊缝是否达到要求;对采用地脚螺栓固定的,应检查螺母是否松动。
北京市北运河北关分洪枢纽改建工程分洪闸闸门及控制系统联合调试报告一、工程概况北关分洪枢纽改建工程位于北京市通州区,北运河的始端,温榆河的终点。
由新建拦河闸和分洪闸等主要建筑物以及配套设施组成,是北运河的控制性工程,是北运河安全度汛的关键,关系到北京、河北、天津三省市的防洪安全。
工程新建分洪闸,位于原闸下游,闸室中心线距上游通惠河河口354m。
分洪闸共9孔,总净宽。
闸室垂直水流向总宽度,闸底高程。
在左岸,布置有控制4孔闸门的液压站及检修门机库;在右岸,布置有控制5孔闸门的液压站房、配电房及管理房。
闸墩上设检修桥,桥面宽,桥上布置有门机轨道。
分洪闸工作闸门采用露顶式弧形钢闸门,孔口尺寸(宽X高),设计水头,闸门动水启动。
单扇弧形工作闸门重约22t。
工作闸门上游设露顶式平面叠梁门检修闸门,孔口尺寸为,全套3节叠梁门自重约为。
检修门启闭设备为移动式门机,9孔共用。
根据各施工单位汇报,已完成设备施工安装和工程质量检验,可以进入联合调试。
二、联合调试的目的分洪闸工程于2008年2月25日开工,5月30日分洪闸闸门全部制作完毕,并陆续运往工地进行安装,8月12日闸门安装完毕,2009年8月10日施工单位完成了分洪闸闸闸门的调试运行。
到目前分洪闸及船闸已具备了联合调试条件。
因此,通过全行程的门、机启闭联调,采集各项检测数据,检验闸门与液压启闭机以及控制系统是否满足设计标准与工程使用要求。
三、联合调试大纲(一)联合调试的依据北京市水利规划设计研究院提出的北关分洪枢纽联合调度调试程序及技术要求为依据。
(二)联合调试的组织联合调试前,召开了预备会议。
预备会议确定,对人员进行了具体分工:由总监施梓具体进行现场协调;液压站操作人员:李铮、徐红斌;记录人员:张兴锋闸门运行观测人员:蒙强、王立刚;记录人员:侯磊确定正式试运行日期:确定3月7日开始联合调试。
(三)联合调试过程安排及要求根据目前工程完成情况,联合调试共分两个现场:1、现地控制现场:按位置分分洪闸左岸液压站、右岸液压站;2、闸室。
启闭机报告1. 引言启闭机是一种常见的工程设备,用于控制门窗的打开和关闭。
本报告将介绍启闭机的工作原理、组成部分以及使用方法。
2. 工作原理启闭机通过控制电机的转动来实现门窗的打开和关闭。
通常,启闭机由以下几个部分组成:2.1 电机电机是启闭机的核心组件,负责提供动力。
电机通常采用交流电动机或直流电动机,其转动能够带动门窗的开闭。
2.2 驱动装置驱动装置负责将电机的转动传递到门窗上。
通常,驱动装置由齿轮、链条或皮带等组件组成,以确保电机的动力能够有效传递到门窗。
2.3 控制系统控制系统是启闭机的智能部分,负责监测和控制启闭机的运行状态。
控制系统通常包括传感器、控制器和执行器等组件。
传感器可以感知门窗的位置和状态,控制器根据传感器的反馈信号来决定启闭机的工作方式,而执行器则负责执行控制指令。
3. 组成部分根据不同的启闭机类型和应用场景,启闭机的组成部分可能会有所不同。
以下是一些常见的组成部分:3.1 电源电源是启闭机必不可少的组成部分,它为启闭机提供所需的电能。
通常,启闭机可以使用交流电源或直流电源。
3.2 开关装置开关装置用于手动控制启闭机的开闭操作。
常见的开关装置包括按钮开关、遥控器和触摸屏等。
3.3 传感器传感器用于感知门窗的位置和状态,以便控制系统做出相应的决策。
常见的传感器包括限位开关、光电传感器和温度传感器等。
3.4 控制器控制器是启闭机的大脑,负责监测传感器的信号并做出相应的控制指令。
控制器通常是一个微处理器或专用的控制芯片。
4. 使用方法使用启闭机时,需要按照以下步骤进行操作:4.1 连接电源首先,将启闭机连接到适当的电源,确保电源的电压和频率与启闭机的要求相匹配。
4.2 设置开闭方式根据需要,选择适当的开闭方式。
可以通过开关装置进行手动控制,或者使用自动控制功能。
4.3 启动启闭机根据启闭机的使用说明,按下相应的按钮或操作开关,启动启闭机。
4.4 监测运行状态在启闭机运行过程中,密切注意门窗的运动状态。
关于启闭机的几种故障的调查报告关于卷扬式启闭机几种故障的调查报告现状与问题:启闭机是水闸工程的重要组成之一,科学使用和保养直接关系到工程效益的发挥,而保养措施又直接关系到工程的安全与质量,启闭机等重要构件的正常运行就显得尤为重要。
为了保证启闭机设备完整、安全运行,操作自如,延长使用寿命,必须经常做好养护维修工作,运行养护维修时,应着眼于日常维护,一旦发现启闭机设备缺陷和隐患,做到小坏小修,随坏随修,防止缺陷扩大和带病运行,坚持“经常养护、养重于修,修重于抢”的原则进行养护维修。
1 电动机故障故障判断:启闭机电动机是启闭设备的关键部件,其运行或故障时,可通过看、听、闻、摸四种方法来及时预防和排除故障,保证电动机的安全运行。
故障排查及维修:电动机正常运行,但突然停止时,会看到接线松脱处冒火花,可能是保险丝熔断或某部件被卡住等现象,立即断开电源查明原因及时清理卡阻部位、更换保险丝。
若电动机剧烈振动,则可能是电动机固定不良、底脚螺栓松动等,及时紧固松动部位。
电动机正常运行时应发出均匀且较轻的"嗡嗡"声,无杂音和其它特别的声音。
若发出噪声太大,包括电磁噪声、轴承杂音、通风噪声、机械摩擦声等,均可能是故障先兆或故障现象需立即停车查明原因:一是对于轴承杂音,应在电动机运行中经常监听。
监听方法是:将螺丝刀一端顶住轴承安装部位,另一端贴近耳朵,便可听到轴承运转声。
若轴承运转正常,其声音为连续而细小的"沙沙"声,不会有忽高忽低的变化及金属摩擦声。
若出现"吱吱"声,这是金属摩擦声,一般为轴承缺油所致,应拆开轴承加注适量润滑脂,若出现"唧哩"声,这是滚珠转动时发出的声音,一般为润滑脂干涸或缺油引起,可加注适量油脂,若出现"喀喀"声或"嘎吱"声,则为轴承内滚珠不规则运动而产生的声音,这是轴承内滚珠损坏或电动机长期不用,润滑脂干涸所致;二是若传动机构和被传动机构发出连续而非忽高忽低的声音,可能是联轴器或皮带轮与轴间松动以及键或键槽磨损引起,需及时停机检查,磨损严重的要及时更换。
启闭机调试报告北京市北运河北关分洪枢纽改建⼯程分洪闸闸门及控制系统联合调试报告⼀、⼯程概况北关分洪枢纽改建⼯程位于北京市通州区,北运河的始端,温榆河的终点。
由新建拦河闸和分洪闸等主要建筑物以及配套设施组成,是北运河的控制性⼯程,是北运河安全度汛的关键,关系到北京、河北、天津三省市的防洪安全。
⼯程新建分洪闸,位于原闸下游,闸室中⼼线距上游通惠河河⼝354m。
分洪闸共9孔,总净宽。
闸室垂直⽔流向总宽度,闸底⾼程。
在左岸,布置有控制4孔闸门的液压站及检修门机库;在右岸,布置有控制5孔闸门的液压站房、配电房及管理房。
闸墩上设检修桥,桥⾯宽,桥上布置有门机轨道。
分洪闸⼯作闸门采⽤露顶式弧形钢闸门,孔⼝尺⼨(宽X⾼),设计⽔头,闸门动⽔启动。
单扇弧形⼯作闸门重约22t。
⼯作闸门上游设露顶式平⾯叠梁门检修闸门,孔⼝尺⼨为,全套3节叠梁门⾃重约为。
检修门启闭设备为移动式门机,9孔共⽤。
根据各施⼯单位汇报,已完成设备施⼯安装和⼯程质量检验,可以进⼊联合调试。
⼆、联合调试的⽬的分洪闸⼯程于2008年2⽉25⽇开⼯,5⽉30⽇分洪闸闸门全部制作完毕,并陆续运往⼯地进⾏安装,8⽉12⽇闸门安装完毕,2009年8⽉10⽇施⼯单位完成了分洪闸闸闸门的调试运⾏。
到⽬前分洪闸及船闸已具备了联合调试条件。
因此,通过全⾏程的门、机启闭联调,采集各项检测数据,检验闸门与液压启闭机以及控制系统是否满⾜设计标准与⼯程使⽤要求。
三、联合调试⼤纲(⼀)联合调试的依据北京市⽔利规划设计研究院提出的北关分洪枢纽联合调度调试程序及技术要求为依据。
(⼆)联合调试的组织联合调试前,召开了预备会议。
预备会议确定,对⼈员进⾏了具体分⼯:由总监施梓具体进⾏现场协调;液压站操作⼈员:李铮、徐红斌;记录⼈员:张兴锋闸门运⾏观测⼈员:蒙强、王⽴刚;记录⼈员:侯磊确定正式试运⾏⽇期:确定3⽉7⽇开始联合调试。
(三)联合调试过程安排及要求根据⽬前⼯程完成情况,联合调试共分两个现场:1、现地控制现场:按位置分分洪闸左岸液压站、右岸液压站;2、闸室。
北京市北运河北关分洪枢纽改建工程
分洪闸闸门及控制系统联合调试报告
一、工程概况
北关分洪枢纽改建工程位于北京市通州区,北运河的始端,温榆河的终点。
由新建拦河闸和分洪闸等主要建筑物以及配套设施组成,是北运河的控制性工程,是北运河安全度汛的关键,关系到北京、河北、天津三省市的防洪安全。
工程新建分洪闸,位于原闸下游,闸室中心线距上游通惠河河口354m。
分洪闸共9孔,总净宽90.00m。
闸室垂直水流向总宽度105.20m,闸底高程16.86m。
在左岸,布置有控制4孔闸门的液压站及检修门机库;在右岸,布置有控制5孔闸门的液压站房、配电房及管理房。
闸墩上设检修桥,桥面宽6.00m,桥上布置有门机轨道。
分洪闸工作闸门采用露顶式弧形钢闸门,孔口尺寸10.0mX4.0m(宽X 高),设计水头3.64m,闸门动水启动。
单扇弧形工作闸门重约22t。
工作闸门上游设露顶式平面叠梁门检修闸门,孔口尺寸为10.00X3.75m,全套3节叠梁门自重约为13.0t。
检修门启闭设备为移动式门机,9孔共用。
根据各施工单位汇报,已完成设备施工安装和工程质量检验,可以进入联合调试。
二、联合调试的目的
分洪闸工程于2008年2月25日开工,5月30日分洪闸闸门全部制作完毕,并陆续运往工地进行安装,8月12日闸门安装完毕,2009年8月10
日施工单位完成了分洪闸闸闸门的调试运行。
到目前分洪闸及船闸已具备了联合调试条件。
因此,通过全行程的门、机启闭联调,采集各项检测数据,检验闸门与液压启闭机以及控制系统是否满足设计标准与工程使用要求。
三、联合调试大纲
(一)联合调试的依据
北京市水利规划设计研究院提出的北关分洪枢纽联合调度调试程序及
技术要求为依据。
(二)联合调试的组织
联合调试前,召开了预备会议。
预备会议确定,对人员进行了具体分工:由总监施梓具体进行现场协调;
液压站操作人员:李铮、徐红斌;记录人员:张兴锋
闸门运行观测人员:蒙强、王立刚;记录人员:侯磊
确定正式试运行日期:确定3月7日开始联合调试。
(三)联合调试过程安排及要求
根据目前工程完成情况,联合调试共分两个现场:
1、现地控制现场:按位置分分洪闸左岸液压站、右岸液压站;
2、闸室。
现场具体要求:
现地检测试验。
按右岸液压站——左岸液压站顺序进行。
(1)右岸液压站四孔:按现地手动方式进行闸门运行并检测。
(2)左岸液压站五孔:按现地手动方式进行闸门运行并检测。
为保证同步开启,检测数据的准确性,由运行管理单位准备报话机用于联络。
手动检测,闸门开启高度在0.5m以下时,每次提升高度100㎜;0.5~2.0m时,每次提升高度500㎜,2.0m以上每次提升高度1000㎜。
最大提升高度6000mm。
闭门时,由6000mm一次下落至2500mm,然后,按每次500mm 下落,直至全关。
操作过程中,应有专人进行记录,记录表见附页。
检查项目:是否已写出设备使用说明书;开关柜按钮灵活,标识明确;运行中电流、电压平稳,各项数据设定全面、指示正常;闸门运行平稳,无振动,无卡阻。
试验完毕,将各闸门起升到2米高度,以备24小时后检测闸门下滑量,后将现地控制切换至远程控制。
(四)注意事项
1、各施工单位针对本单位的设备安装,应做到心中有数,试运行前应反复检查薄弱点,争取试运行一次成功。
2、由山东水总准备检测用仪器设备。
3、在试运行过程中,要有序进行,执行操作程序。
参验人员应尽量退后一点,不要围的太紧。
提问要注意顺序。
4、现场参验人员要注意安全,避免机械挤伤和落水。
5、现场记录人员要认真如实记录。
6、各单位要继续完善资料,提高资料整理质量。
四、联合调试结果
(一)时间
联合调试于2010年3月7日进行。
(二)联合调试实施的具体实施
1、现地检测试验
3月7日进行了现地手动试运行。
依据联调试验大纲,进行试运行。
共采集到实验数据1011个。
分洪闸弧形钢闸门数据统计表:
在闸门启闭的同时,对闸门全行程启升、下落、支绞转动、启闭闸门时的止水橡皮专人进行观察。
观察结果统计,分洪闸弧形钢闸门全行程启升、下落、支绞转动军平稳良好;1、2、5孔止水橡皮有轻微磨损,经系统纠偏后,恢复正常状态;3、4、6、7、8、9孔止水橡皮压缩严密无明显磨损。
2、3月8日,24小时过后对9孔弧形闸门进行了下滑检测,预置高度
为2000mm,观测结果统计如下表:
(三)通过联调存在的问题和处置
1、通过联调发现分洪闸部分闸门、部分时段与液压缸部分位置开度差值较大;同一闸孔左右有杆腔压力差值偏大。
开度差值较大,主要发生在落门时段。
2、止水橡皮磨损主要发生在闸门运行不平稳时。
经过系统的纠偏校正后,闸门运行平稳,止水橡皮恢复正常严密状态。
根据联调结果,对1、2、5孔自动纠偏功能进行了调整,不再存在磨损止水橡皮的现象。
试运行过程中证实,闸门下落时,不具备自动复位功能,所以在日常运行时,应于关注,或在操作闸门下落时,设定比预期开度低的下落高度,然后再提升至预期开度。
五、结论
经过联合调试和4个多月来的运行,分洪闸液压启闭系统现地和远程控制能满足设计及合同要求。
附件:联调现场纪录。
