工程力学(2-4次作业).

工程力学C第1次作业（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。

在线只需提交客观题答案。

)本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共22道小题)1. 考虑力对物体作用的运动效应和变形效应，力是。

(A) 滑动矢量(B) 自由矢量(C) 定位矢量正确答案：C解答参考：2. 考虑力对物体作用的运动效应，力是。

(A) 滑动矢量(B) 自由矢量(C) 定位矢量正确答案：A解答参考：3. 图示中的两个力则刚体处于。

(A) 平衡(B) 不平衡(C) 不能确定正确答案：B解答参考：4.(A)(B)(C) 不能确定(D)正确答案：B解答参考：5. 力的可传性原理只适用于。

(A) 刚体(B) 变形体(C) 刚体和变形体正确答案：A解答参考：6. 图示作用于三角架的杆AB中点处的铅垂力如果沿其作用线移动到杆BC的中点，那么A、C处支座的约束力的方向。

(A) 不改变(B) 改变(C) 不能确定正确答案：B解答参考：7. 如图所示，物体处于平衡，，自重不计，接触处是光滑的，图中所画受力图。

(A) 正确(B) 不正确(C) 不能确定正确答案：A解答参考：8. 如图所示，物体处于平衡，自重不计，接触处是光滑的, 图中所画受力图是。

(A) 正确(B) A处约束力不正确(C) 不能确定正确答案：A解答参考：9. 如图所示，各杆处于平衡，杆重不计，接触处是光滑的，图中所画受力图。

(A) 正确(B) A处及B处约束力不正确(C) 不能确定正确答案：B解答参考：10. 如图所示，梁处于平衡，自重不计，接触处是光滑的，图中所画受力图是。

(A) 正确(B) B处约束力不正确(C) 不能确定正确答案：B解答参考：11. 平面汇交力系的合力表示为。

(A)(B)正确答案：B解答参考：12. 平面汇交力系独立的平衡方程有个(A) 1(B) 2(C) 3正确答案：B解答参考：13. 图中各个力之间的关系。

大工17秋《工程力学（二）》在线作业1一、单选题：1.作用于物体上的风荷载属于（）。

(满分:5)A.集中荷载B.分布荷载C.体荷载D.面荷载正确答案:——D——2.平面汇交力系平衡的（）是力系的合力为零。

(满分:5)A.充分必要条件B.充分条件C.必要条件D.以上都不对正确答案:——A——3.平面一般力系向其作用平面内任意一点简化，下列选项中不正确的是（）。

(满分:5)A.平面一般力系向其作用平面内任一点简化得到一个力和一个力偶B.主矢等于原力系中各力的矢量和C.主矩等于原力系中各力对简化中心之矩的代数和D.主矩为原力系的合力偶矩正确答案:——D——4.合力在某轴上的投影等于力系中各分力在同一轴上投影的（）。

(满分:5)A.代数和B.矢量和C.乘积D.以上都不对正确答案:——A——5.两端固支等截面细长压杆的长度因数为（）。

(满分:5)正确答案:——A——二、多选题：6.二力平衡的充分必要条件包括（）。

(满分:5)A.二力等值B.反向C.共线D.作用于同一点正确答案:——A、B、C——7.根据梁的约束特点不同进行分类，常见的静定梁形式有（）。

(满分:5)A.简支梁B.悬臂梁C.外伸梁D.纯弯曲梁正确答案:——A、B、C——8.平面汇交力系的合成方法有两种，分别是（）。

(满分:5)A.几何法B.算数法C.解析法D.综合法正确答案:——A、C——9.下列结论不正确的是（）。

(满分:5)A.内力为应力的代数和B.应力是内力的平均值C.应力是内力的集度D.内力必大于应力正确答案:——A、B、D——10.杆件在外力作用下，其基本变形形式有（）。

(满分:5)A.轴向拉伸或压缩B.剪切C.扭转D.弯曲正确答案:——A、B、C、D——三、判断题：11.超静定结构就是在任意荷载作用下，其支座反力和内力可由平衡条件唯一确定的结构。

(满分:5)A.错误B.正确正确答案:——A——12.平面图形对任一轴的惯性矩恒为正。

《工程力学》第4次作业解答（杆件的内力计算与内力图）2008-2009学年第二学期一、填空题1．作用于直杆上的外力（合力）作用线与杆件的轴线重合时，杆只产生沿轴线方向的伸长或缩短变形，这种变形形式称为轴向拉伸或压缩。

2．轴力的大小等于截面截面一侧所有轴向外力的代数和；轴力得正值时，轴力的方向与截面外法线方向相同，杆件受拉伸。

3．杆件受到一对大小相等、转向相反、作用面与轴线垂直的外力偶作用时，杆件任意两相邻横截面产生绕杆轴相对转动，这种变形称为扭转。

4．若传动轴所传递的功率为P 千瓦，转速为n 转/分，则外力偶矩的计算公式为9549P M n=⨯。

5．截面上的扭矩等于该截面一侧（左或右）轴上所有外力偶矩的代数和；扭矩的正负，按右手螺旋法则确定。

6．剪力S F 、弯矩M 与载荷集度q 三者之间的微分关系是()()S dM x F x dx =、()()S dF x q x dx=±。

7．梁上没有均布荷载作用的部分，剪力图为水平直线，弯矩图为斜直线。

8．梁上有均布荷载作用的部分，剪力图为斜直线，弯矩图为抛物线。

9．在集中力作用处，剪力图上有突变，弯矩图上在此处出现转折。

10．梁上集中力偶作用处，剪力图无变化，弯矩图上有突变。

二、问答题1．什么是弹性变形？什么是塑性变形？解答：在外力作用下，构件发生变形，当卸除外力后，构件能够恢复原来的大小和形状，则这种变形称为弹性变形。

如果外力卸除后不能恢复原来的形状和大小，则这种变形称为塑性变形。

2．如图所示，有一直杆，其两端在力F 作用下处于平衡，如果对该杆应用静力学中“力的可传性原理”，可得另外两种受力情况，如图（b ）、（c ）所示。

试问：（1）对于图示的三种受力情况，直杆的变形是否相同？（2）力的可传性原理是否适用于变形体？解答：（1）图示的三种情况，杆件的变形不相同。

图（a ）的杆件整体伸长变形，图（b ）的杆件只有局部伸长变形，图（c ）的杆件是缩短变形。

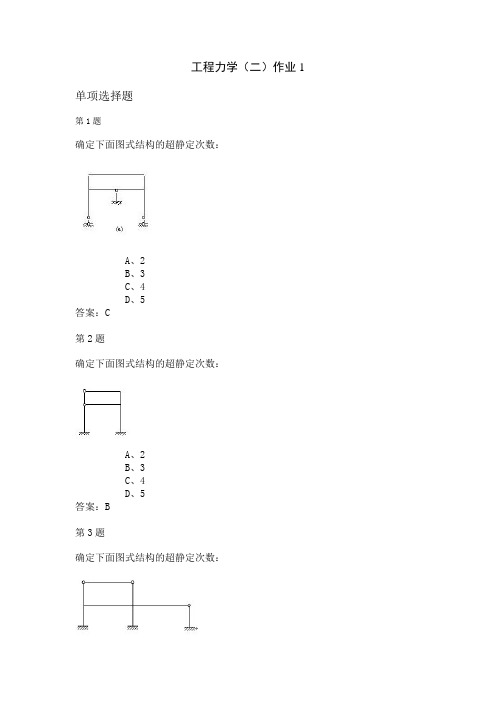

工程力学（二）作业1 单项选择题第1题确定下面图式结构的超静定次数：A、2B、3C、4D、5答案：C第2题确定下面图式结构的超静定次数：A、2B、3C、4D、5答案：B第3题确定下面图式结构的超静定次数：A、3B、4C、5D、6答案：D第4题确定下面图式结构的超静定次数：A、2B、3C、4D、5答案：D第5题确定下面图式结构的超静定次数：A、2B、3C、4D、5答案：A第6题确定下面图示结构的超静定次数：A、2B、3C、4D、6答案：D第7题如图所示结构，取一半结构进行计算时取：答案：D第8题如图示a，b的两个钢架有如下关系：A、内力相同，变形相同B、内力相同，变形不同C、内力不同，变形相同D、内力不同，变形不同答案：B第9题有关力法求解超静定结构的问题，下列说法正确的是：A、力法基本体系可以是瞬变体系B、静定结构可以用力法进行求解C、超静定结构可以作为力法的基本体系D、结构的超静定结构次数不一定等于多余联系个数答案：C第10题超静定结构在载荷作用下的内力和位移计算中，各杆的刚度应为：A、均用相对值B、均必须用绝对值C、内力计算用绝对值，内力计算用绝对值，位移计算用相对值D、内力计算可用相对值，位移计算须用绝对值答案：D第11题力法方程中的自由项代表基本体系在荷载作用下产生的：A、XiB、XjC、Xi方向的位移D、Xj方向的位移答案：C第12题图a结构，取图b为力法基本结构，EI为常数，δ11为：A、2l／3EIB、l／2EIC、l／EID、4l／3EI答案：C第13题图a结构，取图b为力法基本结构，⊿1c为：A、a－bB、b－lθC、lθ－bD、b答案：C第14题已知连续梁的弯矩图如图，E点的竖直方向位移⊿EV＝：（EI＝15000kn．m*m）A、1．6mmB、2．1mmC、2．9mmD、3．5mm答案：B第15题如图所示结构，EI为常数，截面C的剪力为：A、ql／2B、－ql／2C、2qlD、ql答案：D判断题第16题超静定次数一般不等于多余约束的个数。

工程力学西南交通大学答案【篇一：西南交通大学历年工程力学期末考试试卷】课程代码6321600 课程名称工程力学考试时间 120分钟密封装订线名姓线订装封密号学线订装封级密班阅卷教师签字：一. 填空题（共30分） 1.平面汇交力系的独立平衡方程数为 2 个，平行力系的最多平衡方程数为 2 个，一般力系的最多平衡方程数为 3 个；解决超静定问题的三类方程是物理方程、平衡方程、几何方程。

（6分）2.在物质均匀条件下，物体的重心和形心是重合的。

确定物体重心的主要方法至少包括三种积分、悬挂和称重或组合。

（4分）3.求解平面弯曲梁的强度问题，要重点考虑危险截面的平面应力状态。

在危险截面，可能截面内力弯矩最大，导致正应力最大，正应力最大处，切应力等于零；也可能截面内力剪力最大，导致切应力最大，切应力最大处，正应力等于零。

作出危险截面上各代表点的应力单元，计算得到最大主应力和最大切应力，最后通过与许用应力比较，确定弯曲梁是否安全。

(5)4.某点的应力状态如右图所示，该点沿y方向的线应变?y）?x。

（3分）5.右下图(a)结构的超静定次数为，(b)结构的超静定次数为。

?y(2分)6.描述平面单元应力状态{?x,?y,?xy}的摩尔圆心坐标为 ?1和?3，则相应摩尔圆的半径为 (3分)7.两个边长均为a的同平面正方形截面，中心相距为4a并对称于z 轴，则两矩形截面的轴惯性矩i4z＝ 7a/3。

(5分)8.有如图所示的外伸梁，受载弯曲后，ab和bc均发生挠曲，且ab段截面为矩形，bc段为正方形，则在b点处满足的边界条件是应为wb=0 和 ?ab=?bc 。

（2分）二．分析计算题（70分）1．绘出低碳钢的应力－应变拉伸曲线，说出低碳钢拉伸经历的四个阶段以及卸载定理的意义。

(15) (略)2．如图1所示平面构架由直杆ac、ad及直角折干bed在a、b、d处用铰链连接而成，已知p=2kn，各构件自重不计。

试求铰a、b及固定端c的约束反力。

《工程力学》第2次作业解答（平面力系）2008－2009学年第2学期一、填空题1．合力在某坐标轴上的投影，等于其各分力在 同一轴 上投影的 代数 和。

2．画力多边形时，各分力矢量 首尾 相接，而合力矢量是从第一个分力矢量的 起点 指向最后一个分力矢量的 终点 。

3．如果平面汇交力系的合力为零，则物体在该力系作用下一定处于 平衡 状态。

4．平面汇交力系平衡时，力系中所有各力在两垂直坐标轴上投影的代数和分别等于零。

5．平面力系包括平面汇交力系、平面平行力系、平面任意力系和平面力偶系等类型。

6．力矩是力使物体绕定点转动效应的度量，它等于力的大小与力臂的乘积，其常用单位为N m ⋅或kN m ⋅。

7．力矩使物体绕定点转动的效果取决于力的大小和力臂长度两个方面。

8．力矩等于零的条件是力的大小为零或者力臂为零（即力的作用线通过矩心）。

9．力偶不能合成为一个力，力偶向任何坐标轴投影的结果均为零。

10．力偶对其作用内任一点的矩恒等于力偶矩与矩心位置无关。

11．同平面内几个力偶可以合成为一个合力偶，合力偶矩等于各分力偶矩的代数和。

12．力偶是由大小相等、方向相反、作用线不重合的两个平行力组成的特殊力系。

13．力偶没有 合力，也不能用一个力来平衡，力偶矩是转动效应的唯一度量；14．力偶对物体的作用效应取决于力偶矩的大小、力偶的转向和作用面三个要素。

15．平面任意力系向作用面内任一点简化的结果是一个力和一个力偶。

这个力称为原力系的主矢，它作用在简化中心，且等于原力系中各力的矢量合；这个力偶称为原力系对简化中心的主矩，它等于原力系中各力对简化中心的力矩的代数和。

17．平面任意力系的平衡条件是：力系的主矢和力系对任何一点的主矩分别等于零；应用平面任意力系的平衡方程，选择一个研究对象最多可以求解三个未知量。

二、选择题1．力使物体绕定点转动的效果用（ A ）来度量。

A ．力矩；B ．力偶矩；C ．力的大小和方向；D ．力对轴之矩。

《工程力学》第2次作业解答（平面力系）2008－2009学年第2学期一、填空题1．合力在某坐标轴上的投影，等于其各分力在 同一轴 上投影的 代数 和。

2．画力多边形时，各分力矢量 首尾 相接，而合力矢量是从第一个分力矢量的 起点 指向最后一个分力矢量的 终点 。

3．如果平面汇交力系的合力为零，则物体在该力系作用下一定处于 平衡 状态。

4．平面汇交力系平衡时，力系中所有各力在两垂直坐标轴上投影的代数和分别等于零。

5．平面力系包括平面汇交力系、平面平行力系、平面任意力系和平面力偶系等类型。

6．力矩是力使物体绕定点转动效应的度量，它等于力的大小与力臂的乘积，其常用单位为N m ⋅或kN m ⋅。

7．力矩使物体绕定点转动的效果取决于力的大小和力臂长度两个方面。

8．力矩等于零的条件是力的大小为零或者力臂为零（即力的作用线通过矩心）。

9．力偶不能合成为一个力，力偶向任何坐标轴投影的结果均为零。

10．力偶对其作用内任一点的矩恒等于力偶矩与矩心位置无关。

11．同平面内几个力偶可以合成为一个合力偶，合力偶矩等于各分力偶矩的代数和。

12．力偶是由大小相等、方向相反、作用线不重合的两个平行力组成的特殊力系。

13．力偶没有 合力，也不能用一个力来平衡，力偶矩是转动效应的唯一度量；14．力偶对物体的作用效应取决于力偶矩的大小、力偶的转向和作用面三个要素。

15．平面任意力系向作用面内任一点简化的结果是一个力和一个力偶。

这个力称为原力系的主矢，它作用在简化中心，且等于原力系中各力的矢量合；这个力偶称为原力系对简化中心的主矩，它等于原力系中各力对简化中心的力矩的代数和。

17．平面任意力系的平衡条件是：力系的主矢和力系对任何一点的主矩分别等于零；应用平面任意力系的平衡方程，选择一个研究对象最多可以求解三个未知量。

二、选择题1．力使物体绕定点转动的效果用（ A ）来度量。

A ．力矩；B ．力偶矩；C ．力的大小和方向；D ．力对轴之矩。

《工程力学》作业1参考答案说明：本次作业对应于文字教材第0—3章，应按相应教学进度完成。

一、单项选择题（每小题2分，共30分）在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。

不选、错选或多选者，该题无分。

1．三刚片组成几何不变体系的规则是（ B ）A三链杆相连，不平行也不相交于一点B三铰两两相连，三铰不在一直线上C三铰三链杆相连，杆不通过铰D一铰一链杆相连，杆不通过铰2．在无多余约束的几何不变体系上增加二元体后构成（C ）A可变体系B瞬变体系B瞬变C不变且无多余联系三、填空题（每空2分，共20分）1．定向支座的反力分量是一个力和一个反力偶。

2．连接两个刚片的单铰相当于两个约束。

= 5kN （ 拉力 ）。

10．位移计算公式ds GAF F ds EA F F ds EI M M QP Q NP N PiP ⎰⎰⎰++=∆μ是由变形体虚功原理推出来的。

解：（1）.求支座反力：F A= F P/2 , F B= 3F P/2 . （2）.作刚架的弯矩图FL3FL/4M图解：（1）求支座反力：F A= F B= lm/；（2）作刚架的弯矩图.L/2L/24解：（1）求支座反力：F Ax=20kN ，F A y=F B=10kN 。

方向如图kN⋅(内侧受拉) （2）作刚架的弯矩图：M EA=M EB= M BE= M BC=40m（3）作刚架的剪力图：AE段：Q=20kNEB段：Q=0BC段：Q=-10kNCD段：Q=040 10 kN_4040+M图20 kN Q图kN⋅)(mB《工程力学》作业2参考答案说明：本次作业对应于文字教材第4章，应按相应教学进度完成。

一、单项选择题（每小题2分，共30分）在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。

不选、错选或多选者，该题无分。

1．力法计算的基本未知量为（ D ）A杆端弯矩B结点角位移C结点线位移D多余未知力2．超静定结构在荷载作用下产生的内力与刚度（B ）A无关B相对值有关C绝对值有关345．在力法方程的系数和自由项中（ B ）C绝对值有关D相对值绝对值都有关8．力法典型方程中的自由项iP∆是基本体系在荷载作用下产生的（C ）C结点数D杆件数11．力法的基本体系是（D ）A一组单跨度超静定梁B瞬变体系C可变体系D几何不变体系12．撤去一单铰相当于去掉了多少个约束（C ）A1个B3个C2个D4个）1．超静定次数一般不等于多余约束的个数。

中国地质大学(武汉)远程与继续教育学院工程力学课程作业2（共 4 次作业）学习层次：专科涉及章节：第5章——第6章5-1试计算图示各杆各段的轴力，并作各杆的轴力图。

5－2试求各段长度均为l＝400mm，其横截面上最大工作应力，且求杆的总变形。

设杆各段长工均为l=400mm，其横截面面积粗段为A1＝200mm2，细段为A2＝100mm2，钢的弹性模量E＝200Gpa，设F＝125N。

5－3一结构受力如图示，杆AB、AD均由两根等边角钢组成。

已知材料的许用应力[σ]＝170Mpa，试选择AB杆和AD杆的截面型号。

5－4图示结构，杆BC由两根10号槽钢组成，[σ]BC＝160Mpa；杆AB是20a工字钢，[σ]AB ＝100Mpa.试求许用载荷[F]。

5－8图示结构，AB为刚性梁，CD为斜拉杆，载荷F可沿梁移动。

试问为使斜拉杆用料最少，斜拉杆与水平梁间的夹角α就为何值？5－9图示结构，AB 为刚性梁，杆1、2由同一材料做成，[]160,40,200MPa F KN E GPa σ===。

求：（1）两杆的横截面面积。

（2）若使AB 只作向下平移，不作转动时，两杆的横截面积又为多少？5－11图示矩形截面试件，b=29.8mm ，h=4.1mm ，在拉伸试验时，每增加3KN 的拉力，测得纵向线应变612010ε-=⨯，横向线应变63810ε-'=-⨯，试求材料的弹性模量E 和横向变形系数ν。

5－12原来定点A 与B 之间水平地悬挂一直径d=1mm 的钢丝（图虚线所示）。

现将载荷F 作用于中点C ，当钢丝的相对伸长达到0.5%时，即被拉断。

试求： （1）在拉断时钢丝内的正应力； （2）C 点下降的距离；（3）在此瞬时力F 的大小。

注：钢丝自重可略去不计。

因钢丝经过冷作硬化处理，故可假设在断裂前只有弹性变形，且已知E ＝200Gpa 。

5－15图示木柱，由四根横截面积分别为A=186mm 2的角钢所加强。
