最新单层单跨工业厂房设计计算书

《单层工业厂房混凝土排架课程设计》柱截面尺寸确立由图 2可知柱顶标高为 12.4 m，牛腿顶面标高为 8.6m ，设室内陆面至基础顶面的距离为 0.5m ，则计算简图中柱的总高度H、下柱高度H l、上柱高度 Hu 分别为：H= ，H l－2.4.2 并参照表依据柱的高度、吊车起重量及工作级别等条件，可由表确立柱截面尺寸，见表 1。

表 1 柱截面尺寸及相应的计算参数计算参数截面尺寸面积惯性矩自重柱号/mm/mm 2/mm 4/(KN/×10 5× 10 8m)A,B上柱矩 400×400下柱I400× 900×100× 150× 10 5×10 8本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。

荷载计算恒载(1).屋盖恒载：2两毡三油防水层20mm厚水泥沙浆找平层20×0.02=0.4 KN/m 2100mm厚水泥膨胀珍珠岩保温层4×0.1=0.4 KN/m 2一毡二油隔气层0.05 KN/m 215mm厚水泥沙浆找平层；20×0.015=0.3 KN/m 2预应力混凝土屋面板（包含灌缝） 1.4 KN/m 22.900 KN/m2天窗架重力荷载为2×36 KN /榀，天沟板2.02 KN/m ，天沟防水层、找平层、找坡层 1.5 KN/m ，屋架重力荷载为 106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为：G1×(2.90 KN/m 2× 6m×24m/2＋2× 36 KN/2 ＋2.02 KN/m ×6m ＋1.5 KN/m ×6m＋106 KN/2) =382.70 KN(2)吊车梁及轨道重力荷载设计值：G3×（＋1.0 KN/ m× 6m）=50.20 KN(3）柱自重重力荷载设计值：上柱G4A = G4B×4kN/m× 3.8m =18.24 KN下柱G5A = G5B××9.1m =51.21 KN各项恒载作用地点如图 2所示。

《单层工业厂房混凝土排架课程设计》1.1 柱截面尺寸确定由图2可知柱顶标高为12.4 m，牛腿顶面标高为8.6m ，设室内地面至基础顶面的距离为0.5m ，则计算简图中柱的总高度H、下柱高度l H、上柱高度Hu分别为：H=12.4m+0.5m=12.9m，H =8.6m+0.5m=9.1mlHu=12.9m－9.1m=3.8m根据柱的高度、吊车起重量及工作级别等条件，可由表2.4.2并参考表2.4.4确定柱截面尺寸，见表1。

本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。

1.2 荷载计算1.2.1 恒载(1).屋盖恒载：两毡三油防水层 0.35KN/m220mm厚水泥砂浆找平层 20×0.02=0.4 KN/m2100mm厚水泥膨胀珍珠岩保温层 4×0.1=0.4 KN/m2一毡二油隔气层 0.05 KN/m215mm厚水泥砂浆找平层； 20×0.015=0.3 KN/m2预应力混凝土屋面板（包括灌缝） 1.4 KN/m22.900 KN/m2天窗架重力荷载为2×36 KN /榀，天沟板2.02 KN/m，天沟防水层、找平层、找坡层1.5 KN/m，屋架重力荷载为106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为：=1.2×(2.90 KN/m2×6m×24m/2＋2×36 KN/2＋2.02 KN/m×6mG1＋1.5 KN/m×6m＋106 KN/2) =382.70 KN(2) 吊车梁及轨道重力荷载设计值：G=1.2×（44.2kN＋1.0KN/m×6m）=50.20 KN3(3）柱自重重力荷载设计值：上柱 G 4A = G 4B =1.2×4kN/m ×3.8m =18.24 KN 下柱 G 5A = G 5B =1.2×4.69kN/m ×9.1m =51.21KN各项恒载作用位置如图2所示。

单层工业厂房结构课程设计计算书一．设计资料1.某金工车间，单跨无天窗厂房，厂房跨度L=18m，柱距为6m，车间总长度为150m，中间设一道温度缝，厂房剖面图如图所示：2.车间内设有两台中级工作制吊车，吊车起重量为200/50kN。

3.吊车轨顶标高为9.0m。

4.建筑地点：齐齐哈尔。

均小于0.85的粘性层（弱冻胀土），地基5.地基：地基持力层为e及IL承载力特征值为f=180kN/m2。

标准冻深为：2.2m。

ak6.材料：混凝土强度等级为C30，纵向钢筋采用HRB400级，(360N/mm2)箍筋采用HPB335级。

(300N/mm2)二. 选用结构形式1.屋面板采用92G410（一），屋面板自重标准值（包括灌缝在内）为1.4kN/m2。

2.屋架采用G415（一）折线型预应力钢筋混凝土屋架，跨度为18m，端部高度为2.2m，跨中高度为3.3m，自重标准值为60.5kN。

3.吊车梁高度为900m，自重30.4kN；轨道与垫层垫板总高度为184mm，自重0.8kN/m。

（96G425预应力混凝土吊车梁）。

三．柱的各部分尺寸及几何参数=4.0kN/m)上柱 b×h=400mm×400mm (g1=b×h=1.6×105m2Ai=bh3/12=2.13×109mm4I1图1厂房计算简图及柱截面尺寸下柱 bf ×h×b×hf=400mm×800mm×100mm×100mm（g2=3.69kN/m）A2=100×400×2+（800-2×100）×100+2×25×150=1.475×105mm2I2=5003×100/12+2×(400×1003/12+400×100×3002)+4×（253×150/36+343.752×1/2×100×25）=8.78×1010mm4n=I1/I2=2.13×109/(8.78×109)=0.248H1=3.6m；H2=3.6+8.6=12.2m。

专业资料《单层工业厂房混凝土排架课程设计》1.1 柱截面尺寸确定由图2可知柱顶标高为12.4 m，牛腿顶面标高为8.6m ，设室内地面至基础顶面的距离为0.5m ，则计算简图中柱的总高度H、下柱高度l H、上柱高度Hu分别为：H=12.4m+0.5m=12.9m，lH =8.6m+0.5m=9.1mHu=12.9m－9.1m=3.8m根据柱的高度、吊车起重量及工作级别等条件，可由表2.4.2并参考表2.4.4确定柱截面尺寸，见表1。

表1 柱截面尺寸及相应的计算参数计算参数柱号截面尺寸/mm面积/mm2惯性矩/mm4自重/(KN/m)A ,B 上柱矩400×400 1.6×10521.3×108 4.0下柱I400×900×100×150 1.875×105195.38×108 4.69 本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。

1.2 荷载计算1.2.1 恒载(1).屋盖恒载：两毡三油防水层 0.35KN/m220mm厚水泥砂浆找平层 20×0.02=0.4 KN/m2100mm厚水泥膨胀珍珠岩保温层 4×0.1=0.4 KN/m2一毡二油隔气层 0.05 KN/m215mm厚水泥砂浆找平层； 20×0.015=0.3 KN/m2预应力混凝土屋面板（包括灌缝） 1.4 KN/m22.900 KN/m2天窗架重力荷载为2×36 KN /榀，天沟板2.02 KN/m，天沟防水层、找平层、找坡层1.5 KN/m，屋架重力荷载为106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为：G1=1.2×(2.90 KN/m2×6m×24m/2＋2×36 KN/2＋2.02 KN/m×6m＋1.5 KN/m×6m＋106 KN/2) =382.70 KN(2) 吊车梁及轨道重力荷载设计值：G 3=1.2×（44.2kN ＋1.0KN/m ×6m ）=50.20 KN(3）柱自重重力荷载设计值：上柱 G 4A = G 4B =1.2×4kN/m ×3.8m =18.24 KN 下柱 G 5A = G 5B =1.2×4.69kN/m ×9.1m =51.21KN各项恒载作用位置如图2所示。

一．结构选型该厂房是广州市的一个高双跨（18m+18m）的机械加工车间。

车间长90m,柱矩6米，在车间中部，有温度伸缩逢一道，厂房两头设有山墙。

拄高大于8米，故采用钢筋混凝土排架结构。

为了使屋架有较大的刚度，选用预应力混凝土折线形屋架及预应力混凝土屋面板。

选用钢筋混凝土吊车梁及基础梁。

厂房的各构选型见表1.1表1.1主要构件选型由图1可知柱顶标高是10.20米，牛腿的顶面标高是6.60米，室内地面至基础顶面的距离0.5米，则计算简图中柱的总高度H,下柱高度H l和上柱的高度Hu分别为：H=10.2m+0.6m=10.8m H l=6.60m+0.6m=7.2m Hu=10.8m-7.2m=3.6m根据柱的高度，吊车起重量及工作级别等条件，确定柱截面尺寸，见表1.2。

见表1.2 柱截面尺寸及相应的参数二．荷载计算1．恒载图1求反力： F1=116.92F2=111.90屋架重力荷载为59.84，则作用于柱顶的屋盖结构的重力荷载设计值： G A1=1.2×(116.92+59.84/2)=176.81KN G B1=1.2×(111.90×6+59.84/2)=170.18 KN (2)吊车梁及轨道重力荷载设计值 G A3=1.2×（27.5+0.8×6）=38.76KN G B3=1.2×（27.5+0.8×6）=38.76KN (3)柱重力荷载的设计值 A,C 柱B 柱2．屋面活荷载屋面活荷载的标准值是0.5KN/m2，作用于柱顶的屋面活荷载设计值：Q1=1.4×0.5×6×18/2=37.8 KN3，风荷载风荷载标准值按ωk=βzμsμzω0计算其中ω0=0.5KN/m2, βz=1, μz根据厂房各部分及B类地面粗糙度表2.5.1确定。

柱顶（标高10.20m）μz=1.01橼口（标高12.20m）μz=1.06屋顶（标高13..20m）μz=1.09μs如图3所示，由式ωk=βzμsμzω0可得排架的风荷载的标准值：ωk1=βzμs1μzω0=1.0×0.8×1.01×0.5=0.404 KN/m2ωk2=βzμs2μzω0=1.0×0.4×1.01×0.5=0.202 KN/m2G4A G3G3G图2 荷载作用位置图F w图3 风荷载体型系数和排架计算简q1=1.4×0.404×6=3.39KN/mq1=1.4×0.202×6=1.70KN/mFw=γQ[(μs1+μs2)×μz h1+(μs3+μs4)×μz h2] βzω0B=1.4[(0.8+0.4)×1.01×(12.2-10.2)+(-0.6+0.5)×1.01×(13.2-12.2)] ×1×0.5×6=10.23KN4．吊车荷载吊车的参数：B=5.55米，轮矩K=4.4，p max=215KN, p min=25KN,g=38KN。

第2章、单层工业厂房设计计算书2.1设计条件1。

金加工车间跨度21m ，总长60 m ，柱距6 m 。

2。

车间内设有2台200/50kN 中级工作制吊车，其轨顶设计标高9 m. 3.建筑地点：信阳市郊区。

4。

车间所在场地：低坪下0.8 m 内为填土,填土下4 m 内为均匀亚黏土，地基承载力设计值2200/a f kN m ，地下水位-4.05 m ，无腐蚀。

基本风压W=0。

45KN/ m ²，基本雪压S=0.40KN/m ²。

5.厂房中标准构件选用情况：（1）.屋面板采用G410（一)标准图集中的预应力混凝土大型屋面板，板重（包括灌浆在内）标准值1，4KN/m ²，屋面板上做二毡三油，标准值为20.35/kN m . （2).天沟板采用G410(三）标准图集中的TGB77—1，板重标准值为2.02/kN m .(3）.屋架采用G410（三）标准图集中的预应力混凝土折线型屋架YWJA —21,屋架辎重标准值91KN 每榀。

（4）.吊车梁采用G425标准图集中的先张发预应力混凝土吊车梁YXDL6-8，吊车梁高1200 m m ，翼缘宽500 m m ，梁腹板宽200 m m ，自重标准值45KN/根，轨道及零件重1/kN m ，轨道及垫层构造要求200 m m 。

(5）材料：A.柱:混凝土C30B.基础。

混凝土C30 C 。

钢筋.Ⅱ级。

2.2结构构件选型及柱截面尺寸确定因该厂房跨度在1536m 之间，且柱顶标高大于8m ，所以采用钢筋混凝土排架结构。

为了是屋盖具有较大刚度,选用预应力混凝土折线形屋架及预应力混凝土屋面板.选用钢筋混凝土吊车梁及基础梁。

厂房各主要构件选型见下表:表2.1主要承重构件选型表由设计资料可知屋顶标高16m ，轨顶标高为9m ,设室内地面至基础顶面的距离为0.5m ，则计算简图和吊车梁的高度求总高度H 、下柱高度l H 和上柱高度u H 分别为：12.40.512.9H m m m =+=，12.9 3.89.1l H m m m =-=12.99.1 3.8u H m m m =-=根据柱的高度、吊车起重量及工作级别等条件,可查表确定柱截面尺寸：表2。

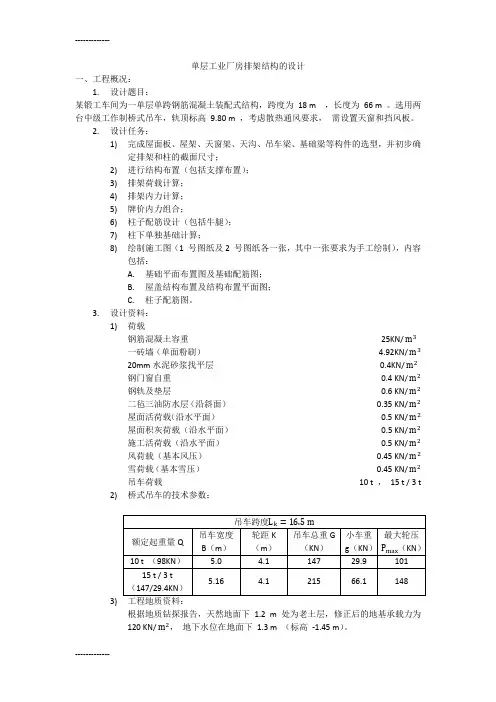

单层工业厂房排架结构的设计一、工程概况：1.设计题目：某锻工车间为一单层单跨钢筋混凝土装配式结构，跨度为18 m ，长度为66 m 。

选用两台中级工作制桥式吊车，轨顶标高9.80 m ，考虑散热通风要求，需设置天窗和挡风板。

2.设计任务：1)完成屋面板、屋架、天窗架、天沟、吊车梁、基础梁等构件的选型，并初步确定排架和柱的截面尺寸；2)进行结构布置（包括支撑布置）；3)排架荷载计算；4)排架内力计算；5)牌价内力组合；6)柱子配筋设计（包括牛腿）；7)柱下单独基础计算；8)绘制施工图（1 号图纸及2 号图纸各一张，其中一张要求为手工绘制），内容包括：A.基础平面布置图及基础配筋图；B.屋盖结构布置及结构布置平面图；C.柱子配筋图。

3.设计资料：1)荷载钢筋混凝土容重25KN/一砖墙（单面粉刷） 4.92KN/20mm水泥砂浆找平层0.4KN/钢门窗自重0.4 KN/钢轨及垫层0.6 KN/二毡三油防水层（沿斜面）0.35 KN/屋面活荷载（沿水平面）0.5 KN/屋面积灰荷载（沿水平面）0.5 KN/施工活荷载（沿水平面）0.5 KN/风荷载（基本风压）0.45 KN/雪荷载（基本雪压）0.45 KN/吊车荷载10 t ，15 t / 3 t2)桥式吊车的技术参数：3)工程地质资料：根据地质钻探报告，天然地面下1.2 m 处为老土层，修正后的地基承载力为120 KN/，地下水位在地面下1.3 m （标高-1.45 m）。

4)材料：混凝土：柱C30 ，基础C20钢筋：受力筋为HRB 400 级钢筋，钢箍、预埋件及吊钩为HPB 300级钢筋砌体：M5 砖，M2.5砂浆5)补充资料：风载体型系数：二、结构设计：1.结构平面布置：1)构件选型：A.屋面板●板自重1.3 KN/（沿屋架斜面）●嵌缝0.1 KN/（沿屋架斜面）B.天沟板●图：●重17.4 KN/块（包括积水重）C.天窗架采用门型钢筋混凝土天窗架。

单层单跨工业厂房设计计算书课程设计一、设计基本要求二、结构形式和计算方法三、荷载计算四、结构设计五、构件尺寸设计六、节点设计七、结构图纸八、结构施工及验收九、设计总结设计基本要求：本工业厂房采用单层单跨钢筋混凝土框架结构，地面荷载为3kN/m²，屋面荷载为1kN/m²，风荷载为0.5kN/m²，雪荷载为0.3kN/m²，设计使用寿命为50年。

设计要求结构安全可靠，经济合理，施工方便。

结构形式和计算方法：本工业厂房采用钢筋混凝土框架结构，结构计算采用极限状态设计法，荷载组合采用最不利组合法，节点设计采用强度设计法。

荷载计算：地面荷载采用均布荷载计算，屋面荷载采用均布荷载和点荷载共同计算，风荷载采用按规范计算，雪荷载采用按规范计算。

结构设计：本工业厂房主体结构由柱、梁、板组成，柱采用矩形截面，梁采用T形截面，板采用双向板。

结构设计应满足强度、刚度、稳定性和耐久性要求。

构件尺寸设计：本工业厂房构件尺寸设计应满足结构设计要求和规范要求，同时考虑施工和材料的可行性。

节点设计：本工业厂房节点设计应满足强度和刚度要求，同时考虑施工和材料的可行性。

结构图纸：本工业厂房结构图纸应符合规范要求，清晰明了，标注准确。

结构施工及验收：本工业厂房结构施工应符合规范要求，验收应符合设计要求和规范要求。

设计总结：本工业厂房设计满足要求，结构安全可靠，经济合理，施工方便。

在设计过程中，应充分考虑规范要求和实际情况，注重细节，严格控制质量。

Chapter 1: Design nThis chapter provides n on the design of the project.Chapter 2: ___2.1 ___The standard components used in the ___.2.2 ______.Chapter 3: n of Rack Column Height and n 3.1 n of Rack Column Height___.3.2 n of Rack Column n Size___ the n size of the ___.Chapter 4: ___4.1 n of Roof Self-weightThe method for calculating the self-weight of the roof is ___.4.2 n of Column Self-weightThe method for calculating the self-weight of the columns ___.4.3 n of Crane。
