单层单跨工业厂房课程设计一、课程目标知识目标：1. 学生能够理解并掌握单层单跨工业厂房的基本结构及其功能，包括厂房的墙体、屋面、地面、门窗等组成部分。
2. 学生能够了解工业厂房设计中的相关标准与规范，如防火、防水、通风等。
3. 学生掌握工业厂房建筑材料的选用原则及建筑构造要求。
技能目标：1. 学生能够运用AutoCAD等绘图软件绘制单层单跨工业厂房的平面图、立面图和剖面图。
2. 学生能够根据设计要求，合理选择建筑材料，并进行初步的工程量计算。
3. 学生具备分析和解决工业厂房建设中常见问题的能力。
情感态度价值观目标：1. 培养学生对工业建筑设计的兴趣，激发其创新意识和实践能力。
2. 学生能够认识到工业厂房建设对社会经济发展的重要性，增强社会责任感和职业使命感。
3. 学生通过团队合作完成课程设计，培养良好的沟通能力和团队协作精神。
课程性质：本课程为实践性较强的课程，通过实际操作，让学生掌握工业厂房设计的基本知识和技能。
学生特点：高二年级学生，已具备一定的建筑基础知识，具备基本的绘图和计算能力。
教学要求：结合实际工程案例，注重理论与实践相结合，提高学生的实际操作能力和解决实际问题的能力。
在教学过程中，注重引导学生主动探究、积极思考，培养其创新意识和实践能力。
通过课程目标的分解与实现，为后续的工业建筑设计学习打下坚实基础。
二、教学内容本章节教学内容依据课程目标，紧密结合课本，主要包括以下几部分：1. 工业厂房概述- 厂房的定义、分类及功能- 单层单跨工业厂房的特点及应用2. 单层单跨工业厂房结构体系- 墙体、屋面、地面结构及设计要求- 门窗、通风、排水系统设计3. 工业厂房建筑材料及构造要求- 常用建筑材料的选择与应用- 建筑构造要求及规范4. 单层单跨工业厂房设计原理- 设计流程及方法- 建筑布局与空间组织5. AutoCAD绘图软件在工业厂房设计中的应用- 软件操作技巧及绘图规范- 平面图、立面图、剖面图的绘制6. 工程量计算及预算- 工程量计算方法- 预算编制及分析7. 案例分析与讨论- 实际工程案例介绍- 分析讨论，提出解决方案教学内容安排与进度：第一周：工业厂房概述，了解厂房的基本概念及分类第二周：单层单跨工业厂房结构体系，学习厂房的结构及设计要求第三周：建筑材料及构造要求，掌握建筑材料选择及构造规范第四周：设计原理及AutoCAD绘图，学习设计方法及绘图技巧第五周：工程量计算及预算，学会编制预算及分析第六周：案例分析与讨论，提高解决实际问题的能力教学内容与课本紧密关联，注重科学性和系统性，旨在培养学生具备工业厂房设计的基本知识和技能。
单跨单层厂房课程设计一、课程目标知识目标：1. 学生能理解并掌握单跨单层厂房的基本结构及其功能。
2. 学生能够了解厂房设计中的关键参数，如跨距、层高、柱距等，并明确其对厂房稳定性和使用功能的影响。
3. 学生能够掌握厂房设计中涉及的简单几何计算和力学原理。
技能目标：1. 学生能够运用所学知识，完成单跨单层厂房的初步设计方案。
2. 学生能够通过实际测量、计算和绘图，提高对厂房结构的认识，培养空间想象能力。
3. 学生能够运用专业软件或手工绘图方法，准确表达自己的设计思路。
情感态度价值观目标：1. 学生能够培养对建筑设计的兴趣，激发创新意识，提高审美观念。
2. 学生能够认识到建筑设计与现实生活的紧密联系，增强社会责任感和环保意识。
3. 学生通过团队协作完成课程设计，培养沟通与协作能力，学会尊重他人意见。
课程性质：本课程为实践性较强的课程，旨在让学生将所学理论知识运用到实际厂房设计中，提高学生的动手能力和实际问题解决能力。
学生特点：学生为初中年级学生，具有一定的空间想象能力和几何知识基础，但对实际工程问题了解较少。
教学要求：教师应注重引导学生将理论知识与实际设计相结合，关注学生的个体差异，提高学生的实践操作能力，同时关注学生在课程中的情感体验和价值观培养。
通过分解课程目标为具体学习成果，便于后续教学设计和评估。
二、教学内容1. 厂房结构概述：介绍厂房建筑的基本类型、结构组成及其功能。
- 相关教材章节：第一章第一节2. 单跨单层厂房设计原理：讲解单跨单层厂房的跨距、层高、柱距等关键参数的设计原则。
- 相关教材章节：第二章第二节3. 厂房结构计算：引导学生学习厂房结构中的简单几何计算和力学原理。
- 相关教材章节：第三章第一节4. 设计方案制作：指导学生运用所学知识，完成单跨单层厂房的初步设计方案。
- 相关教材章节：第四章5. 实践操作：组织学生进行实地测量、计算、绘图，培养学生的空间想象能力和实践操作能力。
- 相关教材章节：第五章6. 软件应用与手工绘图：教授学生使用专业软件或手工绘图方法，表达自己的设计思路。
单层单跨厂房课程设计书一、课程目标知识目标：1. 学生能够理解并掌握单层单跨厂房的基本结构特点及其功能。
2. 学生能够运用相关知识，分析单层单跨厂房在设计中的主要技术要求和施工要点。
3. 学生能够掌握单层单跨厂房的常用建筑材料及其性能。
技能目标：1. 学生能够根据实际需求，设计出合理的单层单跨厂房结构方案。
2. 学生能够运用专业软件或手工绘图方法，准确表达单层单跨厂房的设计图纸。
3. 学生能够通过小组合作，完成单层单跨厂房模型的制作，提高实际操作能力。
情感态度价值观目标：1. 培养学生对建筑学科的兴趣，激发其探索精神和创新意识。
2. 培养学生关注建筑与环境的关系，提高其绿色建筑意识。
3. 培养学生团队协作精神，提高沟通与交流能力。
本课程针对高年级学生，结合学科特点和教学要求，以实际工程项目为背景，强调理论知识与实际应用的结合。
通过本课程的学习，使学生能够将所学知识运用到实际设计中，提高解决实际问题的能力，培养具备创新精神和实践能力的建筑人才。
二、教学内容1. 基本概念：单层单跨厂房的定义、分类及其在设计中的应用。
教科书章节：第三章第一节。
2. 结构设计：单层单跨厂房的结构形式、构件选型及受力分析。
教科书章节：第三章第二节。
3. 建筑材料：常用建筑材料（如混凝土、钢材等）的性能、特点及应用。
教科书章节：第二章。
4. 施工技术：单层单跨厂房的施工工艺、施工要点及质量控制。
教科书章节：第四章。
5. 设计规范：国家相关设计规范、标准在单层单跨厂房设计中的应用。
教科书章节：第五章。
6. 设计实践：结合实际案例，指导学生进行单层单跨厂房设计。
教科书章节：第六章。
7. 模型制作：分组进行单层单跨厂房模型制作，培养学生的动手能力和团队合作精神。
教学内容按照教学大纲进行系统性的安排，确保学生能够循序渐进地掌握单层单跨厂房的相关知识。
在教学过程中，注重理论与实践相结合，提高学生对教材内容的理解和应用能力。
通过本章节的学习，使学生具备独立完成单层单跨厂房设计的基本能力。
《单层工业厂房混凝土排架课程设计》1.1 柱截面尺寸确定由图2可知柱顶标高为12.4 m，牛腿顶面标高为8.6m ，设室内地面至基础顶面的距离为0.5m ，则计算简图中柱的总高度H、下柱高度lH、上柱高度Hu分别为：H=12.4m+0.5m=12.9m，lH=8.6m+0.5m=9.1mHu=12.9m－9.1m=3.8m根据柱的高度、吊车起重量及工作级别等条件，可由表2.4.2并参考表2.4.4确定柱截面尺寸，见表1。
表1 柱截面尺寸及相应的计算参数计算参数柱号截面尺寸/mm面积/mm2惯性矩/mm4自重/(KN/m)A ,B 上柱矩400×400 1.6×10521.3×108 4.0下柱I400×900×100×150 1.875×105195.38×108 4.69 本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。
1.2 荷载计算1.2.1 恒载(1).屋盖恒载：两毡三油防水层0.35KN/m220mm厚水泥砂浆找平层20×0.02=0.4 KN/m2100mm厚水泥膨胀珍珠岩保温层4×0.1=0.4 KN/m2一毡二油隔气层0.05 KN/m215mm厚水泥砂浆找平层；20×0.015=0.3 KN/m2预应力混凝土屋面板（包括灌缝） 1.4 KN/m22.900 KN/m2天窗架重力荷载为2×36 KN /榀，天沟板2.02 KN/m，天沟防水层、找平层、找坡层1.5 KN/m，屋架重力荷载为106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为：G1=1.2×(2.90 KN/m2×6m×24m/2＋2×36 KN/2＋2.02 KN/m×6m ＋1.5 KN/m×6m＋106 KN/2) =382.70 KN(2) 吊车梁及轨道重力荷载设计值：G3=1.2×（44.2kN＋1.0KN/m×6m）=50.20 KN(3）柱自重重力荷载设计值：上柱 G 4A = G 4B =1.2×4kN/m ×3.8m =18.24 KN 下柱 G 5A = G 5B =1.2×4.69kN/m ×9.1m =51.21KN各项恒载作用位置如图2所示。
单层单跨工业厂房课程设计————————————————————————————————作者：————————————————————————————————日期：《混凝土与砌体结构》课程设计计算说明书设计题目：单层单跨工业厂房课程设计2011年 06 月 15 日一 经设计确定以下做法和相应荷载的标准值：1本工程为某单层单跨工业产房，无抗震设防要求.跨度为24m,长度为66m ，柱距为6 m 。
选用二台Q=10t 的中级工作制A5桥式吊车,吊车轨顶标高为9.2 m,厂房采用钢筋混凝土装配式结构.2（1）屋面板：选自［G410㈠]，板重: 1.3kN/ m 2嵌缝重:0.1kN/ m 2 (2）天沟板:选自[G410㈢］（3）天沟重(包括水重)：17.4kN/根(4)天窗架：Π形钢筋混凝土天窗架选自[G316］.天窗架及挡风板传到屋架上的重量（5)预应力钢混筋凝土折线形屋架选自[G415㈠］，屋架轴线图尺寸如图23所示。
每榀屋架重60。
5kN 。
(6）屋盖支撑：选自［G415㈠］重量为：0.05kN/ m 2 (沿水平面）（7)基础梁:选自[G320］,b ×h=250×450mm, 每根自重：16。
90kN （8)吊车梁：选自［G323㈠］，见图24每根自重：50kN轨道及垫层重：0.6kN/ m9）连系梁与过梁，截面与尺寸见剖面图.(10）柱间支撑：选自[G142。
1］ 二 柱截面尺寸与高度的确定 基础采用单独杯形基础，基础顶面标高为﹣0.6m 柱顶标高为11。
4m ，牛腿顶面标高为7.8m 。
柱子尺寸:a ）、柱子高度：上柱高m m m H U 6.38.74.11=-=下柱高m m m H L 4.86.08.7=+= 柱总高m m m H 0.126.04.11=+=11.10200400200+0.0001400224002008002-21502525150150100400240175017.80011.403004004001-1400150图 25b ）、柱截面尺寸:建议上柱为方形截面，b ×h=400×400mm ，下柱为工字形截面，b ×h ×h f=400×800×150mm,牛腿尺寸、柱下端矩形截面部分高度尺寸见图25.柱截面几何特征值为：251106.1mm A ⨯= 2911013.2mm I ⨯= m kN g /0.41= 25210775.1mm A ⨯=2921038.14mm I ⨯=m kN g /44.42=三 荷载计算 1、恒载（1）屋盖恒载（防水层+隔气层）自重 2/35.0m kNmm 20厚水泥砂浆找平层 33/40.002.0/20m kN m m kN =⨯预应力混凝土屋面板（包括灌缝） 2/40.1m kN 屋盖钢支撑 2/05.0m kN 2/2.2m kN天窗架 kN 7.37天沟重（包括水重) 根/4.17kN屋架重力荷载为榀/5.60kN ,则作用于柱顶的屋盖结构重力荷载设计值:kNkN kN kN m m m kN G 98.244)4.177.372/5.602/186/2.22.121=+++⨯⨯⨯=（(2）吊车梁及轨道重力荷载设计值:kN m m kN kN G 76.656/8.0502.13=⨯+⨯=）（（3）柱自重重力荷载设计值：上柱kN m m kN G G B A 28.176.3/42.144=⨯⨯== 下柱kN m m kN G G B A 76.444.8/44.42.155=⨯⨯==2、屋面活荷载屋面活荷载标准值为2/5.0m kN ，学荷载标准值为2/2.0m kN ，后者大于前者,故仅按前者计算。

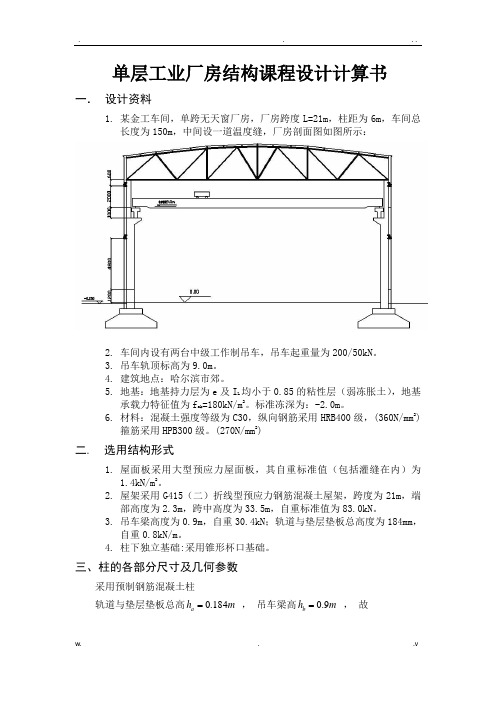

单层工业厂房结构课程设计计算书一． 设计资料1. 某金工车间，单跨无天窗厂房，厂房跨度L=21m ，柱距为6m ，车间总长度为150m ，中间设一道温度缝，厂房剖面图如图所示：2. 车间内设有两台中级工作制吊车，吊车起重量为200/50kN 。
3. 吊车轨顶标高为9.0m 。
4. 建筑地点：哈尔滨市郊。
5. 地基：地基持力层为e 及I L 均小于0.85的粘性层（弱冻胀土），地基承载力特征值为f ak =180kN/m 2。
标准冻深为：-2.0m 。
6. 材料：混凝土强度等级为C30，纵向钢筋采用HRB400级，(360N/mm 2)箍筋采用HPB300级。
(270N/mm 2)二. 选用结构形式1. 屋面板采用大型预应力屋面板，其自重标准值（包括灌缝在内）为1.4kN/m 2。
2. 屋架采用G415（二）折线型预应力钢筋混凝土屋架，跨度为21m ，端部高度为2.3m ，跨中高度为33.5m ，自重标准值为83.0kN 。
3. 吊车梁高度为0.9m ，自重30.4kN ；轨道与垫层垫板总高度为184mm ，自重0.8kN/m 。
4. 柱下独立基础:采用锥形杯口基础。
三、柱的各部分尺寸及几何参数采用预制钢筋混凝土柱轨道与垫层垫板总高m h a 184.0= ， 吊车梁高m h b 9.0= ， 故牛腿顶面标高=轨顶标高m h h b a 916.79.0184.00.9=--=--由附录12查得，吊车轨顶只吊车顶部的高度为m 3.2，考虑屋架下弦至吊车顶部所需空隙高度为mm 220，故柱顶标高=m 520.1122.03.20.9+=++基础顶面至室外地坪的距离取m 0.1，则基础顶面至室内地坪的高度为m 15.115.00.1=+，故 从基础顶面算起的柱高m H 67.1215.152.11=+=，上部柱高m 60.3,604.3916.752.11取为m H u =-= 下部柱高m 07.9,066.9604.367.12取为m H l =-= 上部柱采用矩形截面mm mm h b 400400⨯=⨯；下部柱采用Ⅰ型截面mm mm mm mm h b h b f f 150100900400⨯⨯⨯=⨯⨯⨯。
单层工业厂房结构课程设计计算书一．设计资料1.某金工车间，单跨无天窗厂房，厂房跨度L=18m，柱距为6m，车间总长度为150m，中间设一道温度缝，厂房剖面图如图所示：2.车间内设有两台中级工作制吊车，吊车起重量为200/50kN。
3.吊车轨顶标高为9.0m。
4.建筑地点：齐齐哈尔。
均小于0.85的粘性层（弱冻胀土），地基5.地基：地基持力层为e及IL承载力特征值为f=180kN/m2。
标准冻深为：2.2m。
ak6.材料：混凝土强度等级为C30，纵向钢筋采用HRB400级，(360N/mm2)箍筋采用HPB335级。
(300N/mm2)二. 选用结构形式1.屋面板采用92G410（一），屋面板自重标准值（包括灌缝在内）为1.4kN/m2。
2.屋架采用G415（一）折线型预应力钢筋混凝土屋架，跨度为18m，端部高度为2.2m，跨中高度为3.3m，自重标准值为60.5kN。
3.吊车梁高度为900m，自重30.4kN；轨道与垫层垫板总高度为184mm，自重0.8kN/m。
（96G425预应力混凝土吊车梁）。
三．柱的各部分尺寸及几何参数=4.0kN/m)上柱 b×h=400mm×400mm (g1=b×h=1.6×105m2Ai=bh3/12=2.13×109mm4I1图1厂房计算简图及柱截面尺寸下柱 bf ×h×b×hf=400mm×800mm×100mm×100mm（g2=3.69kN/m）A2=100×400×2+（800-2×100）×100+2×25×150=1.475×105mm2I2=5003×100/12+2×(400×1003/12+400×100×3002)+4×（253×150/36+343.752×1/2×100×25）=8.78×1010mm4n=I1/I2=2.13×109/(8.78×109)=0.248H1=3.6m；H2=3.6+8.6=12.2m。
![单层工业厂房课程设计计算书[完整版]](https://uimg.taocdn.com/81f50733763231126edb1173.webp)
专业资料《单层工业厂房混凝土排架课程设计》1.1 柱截面尺寸确定由图2可知柱顶标高为12.4 m，牛腿顶面标高为8.6m ，设室内地面至基础顶面的距离为0.5m ，则计算简图中柱的总高度H、下柱高度l H、上柱高度Hu分别为：H=12.4m+0.5m=12.9m，lH =8.6m+0.5m=9.1mHu=12.9m－9.1m=3.8m根据柱的高度、吊车起重量及工作级别等条件，可由表2.4.2并参考表2.4.4确定柱截面尺寸，见表1。
表1 柱截面尺寸及相应的计算参数计算参数柱号截面尺寸/mm面积/mm2惯性矩/mm4自重/(KN/m)A ,B 上柱矩400×400 1.6×10521.3×108 4.0下柱I400×900×100×150 1.875×105195.38×108 4.69 本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。
1.2 荷载计算1.2.1 恒载(1).屋盖恒载：两毡三油防水层 0.35KN/m220mm厚水泥砂浆找平层 20×0.02=0.4 KN/m2100mm厚水泥膨胀珍珠岩保温层 4×0.1=0.4 KN/m2一毡二油隔气层 0.05 KN/m215mm厚水泥砂浆找平层； 20×0.015=0.3 KN/m2预应力混凝土屋面板（包括灌缝） 1.4 KN/m22.900 KN/m2天窗架重力荷载为2×36 KN /榀，天沟板2.02 KN/m，天沟防水层、找平层、找坡层1.5 KN/m，屋架重力荷载为106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为：G1=1.2×(2.90 KN/m2×6m×24m/2＋2×36 KN/2＋2.02 KN/m×6m＋1.5 KN/m×6m＋106 KN/2) =382.70 KN(2) 吊车梁及轨道重力荷载设计值：G 3=1.2×（44.2kN ＋1.0KN/m ×6m ）=50.20 KN(3）柱自重重力荷载设计值：上柱 G 4A = G 4B =1.2×4kN/m ×3.8m =18.24 KN 下柱 G 5A = G 5B =1.2×4.69kN/m ×9.1m =51.21KN各项恒载作用位置如图2所示。
