(工厂管理)单层单跨工业厂房设计计算书修改

《单层工业厂房混凝土排架课程设计》1.1 柱截面尺寸确定由图2可知柱顶标高为12.4 m，牛腿顶面标高为8.6m ，设室内地面至基础顶面的距离为0.5m ，则计算简图中柱的总高度H、下柱高度lH、上柱高度Hu分别为：H=12.4m+0.5m=12.9m，lH=8.6m+0.5m=9.1mHu=12.9m－9.1m=3.8m根据柱的高度、吊车起重量及工作级别等条件，可由表2.4.2并参考表2.4.4确定柱截面尺寸，见表1。

表1 柱截面尺寸及相应的计算参数计算参数柱号截面尺寸/mm面积/mm2惯性矩/mm4自重/(KN/m)A ,B 上柱矩400×400 1.6×10521.3×108 4.0下柱I400×900×100×150 1.875×105195.38×108 4.69 本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。

1.2 荷载计算1.2.1 恒载(1).屋盖恒载：两毡三油防水层0.35KN/m220mm厚水泥砂浆找平层20×0.02=0.4 KN/m2100mm厚水泥膨胀珍珠岩保温层4×0.1=0.4 KN/m2一毡二油隔气层0.05 KN/m215mm厚水泥砂浆找平层；20×0.015=0.3 KN/m2预应力混凝土屋面板（包括灌缝） 1.4 KN/m22.900 KN/m2天窗架重力荷载为2×36 KN /榀，天沟板2.02 KN/m，天沟防水层、找平层、找坡层1.5 KN/m，屋架重力荷载为106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为：G1=1.2×(2.90 KN/m2×6m×24m/2＋2×36 KN/2＋2.02 KN/m×6m ＋1.5 KN/m×6m＋106 KN/2) =382.70 KN(2) 吊车梁及轨道重力荷载设计值：G3=1.2×（44.2kN＋1.0KN/m×6m）=50.20 KN(3）柱自重重力荷载设计值：上柱 G 4A = G 4B =1.2×4kN/m ×3.8m =18.24 KN 下柱 G 5A = G 5B =1.2×4.69kN/m ×9.1m =51.21KN各项恒载作用位置如图2所示。

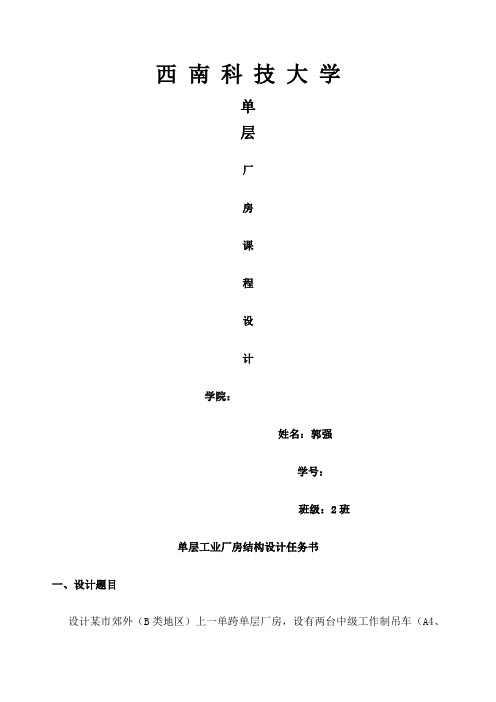

西南科技大学单层厂房课程设计学院：姓名：郭强学号：班级：2班单层工业厂房结构设计任务书一、设计题目设计某市郊外（B类地区）上一单跨单层厂房，设有两台中级工作制吊车（A4、A5），建筑意如下图。

二、设计题号（表1）建筑平面、剖面示意图：计题号表1高：轨顶标高以内为1800mm；12m以内为2400mm。

=m2；甲组：1）基本风压：W2）地基允许承载力：[f]=200 KN/m2（甲类地基）。

=m2；已组：1）基本风压：W2）地基允许承载力：[f]=220 KN/m2（甲类地基）。

丙组：1）基本风压：W=m2；2）地基允许承载力：[f]=250 KN/m2（甲类地基）。

=m2；丁组：1）基本风压：W2）地基允许承载力：[f]=280 KN/m2（甲类地基）三、设计要求1．选择屋面板、屋架、天沟板、基础梁、吊车梁及轨道联接件；2．确定上、下柱的高度及截面尺寸；3．计算横向排架所承受的各竖向荷载（恒载、活载、吊车竖向荷载）；4．绘制结构施工图（2#图纸）1）结构布置图（屋面板、屋架、天沟板、吊车梁、墙体等的布置）；2）屋盖支撑布置图四、设计资料1．不上人屋面活荷载；m2；2．材料：1）混凝土C20，C25，C30；2）钢筋；纵向受力钢筋采用HRB335级钢筋，箍筋采用HPB235级钢筋；3）型钢及预埋件铁板用HRB335、HPB235级钢筋；3建筑构造：1）屋面：卷材防水屋面，其做法如下：两毡三油防水层上铺小石子m220mm厚水泥砂浆找平层 20×=m2100mm厚水泥珍珠岩制品保温层 5×=m2一毡两油隔气层m220mm厚水泥砂浆找平层 20×=m2预应力混凝土大型屋面板2）墙体用240mm厚清水砖墙，钢门窗；3）地面：室内混凝土地面，室内外高差150mm。

4．吊车数据（表2）吊车数据表2五、参考资料1．混凝土结构设计规范（GB50010-2010）2．混凝土结构设计手册3．混凝土结构教材（上、下）武汉理工大学出版社4．建筑结构荷载规范（GB50009-2012）5．建筑地基基础设计规范（GB50011-2011）6．全国通用工业厂房结构构件标准图集一构配件的确定1.结构构件的选型与布置装配式钢筋混凝土排架结构，当结构布置符合建筑模数且尺寸在馋鬼的范围内时，出柱与基础单独设计完成外，其他构件可以从建筑标准图集中选用。

单层单跨工业厂房设计计算书修改Document number：BGCG-0857-BTDO-0089-2022单层单跨工业厂房设计计算书目录第一章设计资料设计资料1 工程名称: 焊接车间。

2 工程概况：某工厂拟建一个焊接车间，根据工艺布置的要求，车间为单跨单层厂房，跨度为24m，24设吊车30/吊车各一台，吊车均为中级工作制，轨顶标高不低于，厂房设有天窗，建筑平，立，剖面有详图。

3建筑设计资料:屋面：采用卷材防水屋面，不设保温层；维护墙：采用240厚蒸压粉煤灰砖墙，外墙面为水刷石，内墙为水泥石灰砂浆抹面；门窗：钢门，钢窗，尺寸参见立面图；地面：采用150厚C15素混凝土，室内外高差为300mm；4结构设计资料：自然条件: 基本风压235kN。

.0m/kN；基本雪压2/5.0m地震设防烈度：该工程位于非地震区，故不需抗震设防。

5地质条件：场地平坦，地面以下为填土，以下为粉质粘土层，该土层承载力特E S9.8 ,场地地下水位较低，可不考虑对基础的影响。

征值为m2230KN,Mps/6吊车资料：吊车资料查阅08G118单层工业厂房谁选用相关标准资料。

建筑平面、剖面如图1-1和图1-2所示。

图1-1 建筑平面布置图图1-2 I-I剖面图第二章厂房标准构件及排架柱材料选用厂房中标准构件选用情况屋面做法三毡四油防水层： m220mm水泥沙浆找平层： m2合计： 21/75.0m kN g g k =∑= 屋面活荷载： 21/5.0m kN q k =屋面外荷载： 211/25.15.075.0m kN q g k k =+=+ 屋面板采用G410（一）标准图集：×6m 预应力混凝土屋面板（卷材防水） 中间板： YWB —2II 边 跨 板： YWB —2IIS 允许外荷载： 2/5.2m kN 板自重： 22/40.1m kN g k = 灌缝重： 23/10.0m kN g k = 屋架屋架采用G415（一）标准图集的预应力混凝土折线型屋架（YWJ —24—2Bb ）允许外荷载： m 2屋架自重： 24/65.104m kN g k = 天沟板天沟板采用G410（三）标准图集。

单层单跨工业厂房设计 Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】XX大学工程技术学院本科生课程设计题目：单层单跨工业厂房设计专业：学生：指导教师：完成日期：2014年6月16日内容摘要单层厂房指层数仅为一层的工业厂房，适用于生产工艺流程以水平运输为主，有大型起重运输设备及较大动荷载的厂房，如机械制造工业、冶金工业和其他工业等。

单层厂房的骨架结构，由支撑各种竖向的与水平的荷载作用的构件所组成。

厂房依靠各种结构构件合理连接为一整体，组成一个完整的结构空间以保证厂房的坚固、耐久。

我国广泛采用钢筋混凝土排架结构和钢架结构，通常由横向排架、纵向联系构件、支撑系统构件和围护结构等几部分组成。

本文以18m跨度单层单跨的莫实验室进行结构设计，根据相关资料选择合适的构件和确定柱网、基础平面的平面布置和排架柱与牛腿的形状、尺寸。

并进行各种荷载作用下的排架柱内力计算，计算出各控制截面的轴力、弯矩和剪力。

依据内力组合原理得出三个控制截面的内力。

然后对构件进行内力分析、内力组合进而截面设计、进行配筋，并对预制柱的吊装安全进行验算。

最后求出计算书，并根据规范绘制施工图和注写图纸说明。

关键词：单层工业厂房、荷载代表值、内力组合目录引 言单层厂房结构一般由屋盖结构、排架结构、支撑系统、吊车梁、围护结构和基础等组成。

它比较容易组织生产工艺流程和车间内部运输，地面上能够放置较重的机器设备和产品，所以其在工业建筑设计中得到广泛的应用。

近年来，单层厂房的设计越来越重视设备节能,充分利用自然通风,利用自然采光,发展节能省地型工业厂房；运用生态学中的共生与再生原则，结合自然，保护环境，防止污染，发展具有良好生态循环系统的现代工业厂房；利用高科技材料，发展更具灵活性、通用性和多样化的工业厂房。

本文以跨度为18米的实验室单层单跨厂房为例例的进行结构设计计算。

首先依据设计任务书的提供的资料数据，建立排架计算模型。

目录1 设计条件与资料 (1)2 结构构件选型与截面尺寸确定 (1)3 荷载计算 (3)3.1 恒载 (3)3.2 屋面活荷载 (4)3.3 风荷载 (4)3.4 吊车荷载 (5)4 排架内力分析 (6)4.1 恒载作用下排架内力分析 (6)4.2 屋面活荷载作用下排架内力分析 (8)4.3 风荷载作用下排架内力分析（仅考虑左吹风） (9)4.4 吊车荷载作用下排架内力分析 (10)5 内力组合 (13)6 柱截面设计 (14)6.1 选取控制截面最不利内力 (14)6.2 上柱配筋计算 (16)6.3 下柱配筋计算 (17)6.4 柱的裂缝宽度验算 (17)6.5 柱箍筋配置 (17)6.6 牛腿设计 (17)6.7 柱的吊装验算 (18)7 基础设计 (20)7.1 作用于地基顶面上的荷载计算 (20)7.2 基础尺寸及埋置深度 (21)7.3 基础高度验算 (23)7.4 基础底板配筋计算 (24)致谢参考文献大学混凝土结构课程设计11 设计条件与资料某金工车间为单跨厂房，跨度为18m ，柱距均为9m ，车间总长度45m 。

该跨设有150/50kN 吊车1台，吊车工作等级为A5级，轨顶标高为12.25m 。

采用卷材防水屋面，240mm 厚双面清水围护砖墙，钢窗宽度6m ，室内外高差为150mm ，素混凝土地面，厂房建筑剖面如图1所示。

厂房所在地点的基本风压0.45kN/m 2，地面粗糙度为B 类；修正后的地基承载力特征值为200kN/m 2。

活荷载组合值系数7.0=c ψ；风荷载组合值系数取0.6。

要求进行排架结构设计（不考虑抗震设防）。

2 结构构件选型与截面尺寸确定因该厂房跨度在15～36m 之间，且柱顶标高大于8m ，故采用钢筋混凝土排架结构。

为了使屋盖具有较大刚度，选用预应力混凝土折线形屋架及预应力混凝土屋面板。

选用钢筋混凝土吊车梁及基础梁，厂房各主要构件选型见表1。

表1 主要承重构件选型表注：本表图集均按TJ 10-1974《钢筋混凝土结构设计规范》设计，重力荷载已换算为法定计量单位。

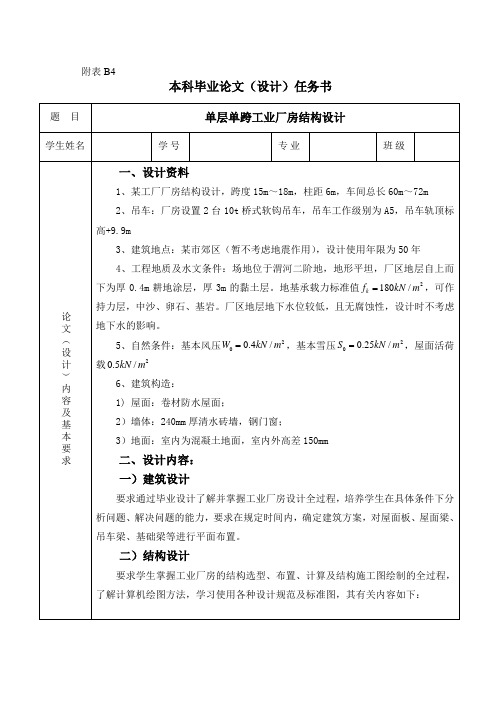

附表B4本科毕业论文（设计）任务书附表B4西安欧亚学院本科毕业论文（设计）任务书题目单层单跨工业厂房结构设计学生姓名学号专业班级论文（设计）内容及基本要求一、设计资料1、某工厂厂房结构设计，跨度15m～18m，柱距6m，车间总长60m～72m2、吊车：厂房设置2台10t桥式软钩吊车，吊车工作级别为A5，吊车轨顶标高+9.9m3、建筑地点：某市郊区（暂不考虑地震作用），设计使用年限为50年4、工程地质及水文条件：场地位于渭河二阶地，地形平坦，厂区地层自上而下为厚0.4m耕地涂层，厚3m的黏土层。

地基承载力标准值，可作持力层，中沙卵石、基岩。

厂区地层地下水位较低，且无腐蚀性，设计时不考虑地下水的影响。

5、自然条件：基本风压，基本雪压，屋面活荷载6、建筑构造：1) 屋面：卷材防水屋面；2）墙体：240mm厚清水砖墙，钢门窗；3）地面：室内为混凝土地面，室内外高差二、设计内容：一）建筑设计要求通过毕业设计了解并掌握工业厂房设计全过程，培养学生在具体条件下分析问题、解决问题的能力，要求在规定时间内，确定建筑方案，对屋面板、屋面梁、吊车梁、基础梁等进行平面布置。

二）结构设计要求学生掌握工业厂房的结构选型、布置、计算及结构施工图绘制的全过程，了解计算机绘图方法，学习使用各种设计规范及标准图，其有关内容如下：1、确定上、下柱的高度及截面尺寸2、选择屋面板、天沟板、屋架、基础梁、吊车梁及轨道连接件3、计算排架所承受的各项荷载以及各种荷载作用下排架的内力4、柱及牛腿的设计；柱下单独基础的设计5、绘制施工图三、设计完成后提交的文件和图表（论文完成后提交的文件）（一）开题报告开题报告是对本次毕业设计的总思路，设计任务的完成等环节做的总体计划。

学生可以对相关专业知识、毕业设计的重要性等内容进行分析和讨论，要求在12月30日前完成。

（二）设计计算说明书一份其中主要包括：前言、设计说明书的中文摘要（约300～400字）、目录、正文、参考文献等。

单层单跨工业厂房设计计算书课程设计一、设计基本要求二、结构形式和计算方法三、荷载计算四、结构设计五、构件尺寸设计六、节点设计七、结构图纸八、结构施工及验收九、设计总结设计基本要求：本工业厂房采用单层单跨钢筋混凝土框架结构，地面荷载为3kN/m²，屋面荷载为1kN/m²，风荷载为0.5kN/m²，雪荷载为0.3kN/m²，设计使用寿命为50年。

设计要求结构安全可靠，经济合理，施工方便。

结构形式和计算方法：本工业厂房采用钢筋混凝土框架结构，结构计算采用极限状态设计法，荷载组合采用最不利组合法，节点设计采用强度设计法。

荷载计算：地面荷载采用均布荷载计算，屋面荷载采用均布荷载和点荷载共同计算，风荷载采用按规范计算，雪荷载采用按规范计算。

结构设计：本工业厂房主体结构由柱、梁、板组成，柱采用矩形截面，梁采用T形截面，板采用双向板。

结构设计应满足强度、刚度、稳定性和耐久性要求。

构件尺寸设计：本工业厂房构件尺寸设计应满足结构设计要求和规范要求，同时考虑施工和材料的可行性。

节点设计：本工业厂房节点设计应满足强度和刚度要求，同时考虑施工和材料的可行性。

结构图纸：本工业厂房结构图纸应符合规范要求，清晰明了，标注准确。

结构施工及验收：本工业厂房结构施工应符合规范要求，验收应符合设计要求和规范要求。

设计总结：本工业厂房设计满足要求，结构安全可靠，经济合理，施工方便。

在设计过程中，应充分考虑规范要求和实际情况，注重细节，严格控制质量。

Chapter 1: Design nThis chapter provides n on the design of the project.Chapter 2: ___2.1 ___The standard components used in the ___.2.2 ______.Chapter 3: n of Rack Column Height and n 3.1 n of Rack Column Height___.3.2 n of Rack Column n Size___ the n size of the ___.Chapter 4: ___4.1 n of Roof Self-weightThe method for calculating the self-weight of the roof is ___.4.2 n of Column Self-weightThe method for calculating the self-weight of the columns ___.4.3 n of Crane。

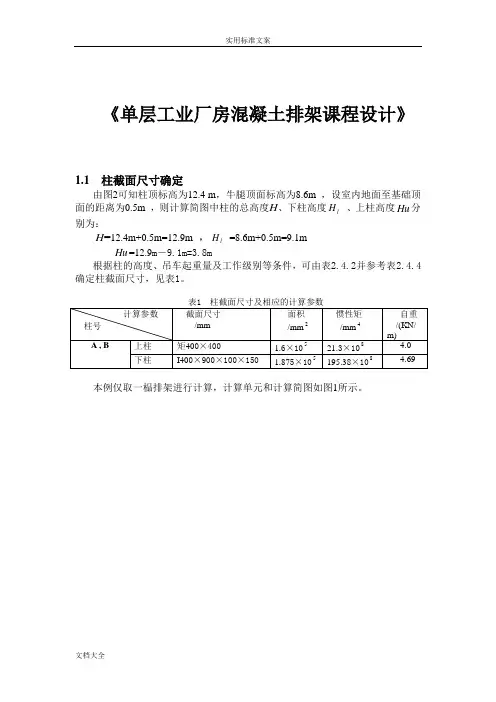

实用标准文案《单层工业厂房混凝土排架课程设计》1.1 柱截面尺寸确定由图2可知柱顶标高为12.4 m，牛腿顶面标高为8.6m ，设室内地面至基础顶面的距离为0.5m ，则计算简图中柱的总高度H、下柱高度H、上柱高度Hu分l别为：H=12.4m+0.5m=12.9m，H=8.6m+0.5m=9.1mlHu=12.9m－9.1m=3.8m根据柱的高度、吊车起重量及工作级别等条件，可由表2.4.2并参考表2.4.4确定柱截面尺寸，见表1。

本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。

1.2 荷载计算1.2.1 恒载(1).屋盖恒载：两毡三油防水层0.35KN/m220mm厚水泥砂浆找平层20×0.02=0.4 KN/m2100mm厚水泥膨胀珍珠岩保温层4×0.1=0.4 KN/m2一毡二油隔气层0.05 KN/m215mm厚水泥砂浆找平层；20×0.015=0.3 KN/m2预应力混凝土屋面板（包括灌缝） 1.4 KN/m22.900 KN/m2天窗架重力荷载为2×36 KN /榀，天沟板2.02 KN/m，天沟防水层、找平层、找坡层1.5 KN/m，屋架重力荷载为106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为：G1=1.2×(2.90 KN/m2×6m×24m/2＋2×36 KN/2＋2.02 KN/m×6m ＋1.5 KN/m×6m＋106 KN/2) =382.70 KN(2) 吊车梁及轨道重力荷载设计值：G3=1.2×（44.2kN＋1.0KN/m×6m）=50.20 KN(3）柱自重重力荷载设计值：上柱 G 4A = G 4B =1.2×4kN/m ×3.8m =18.24 KN 下柱 G 5A = G 5B =1.2×4.69kN/m ×9.1m =51.21KN各项恒载作用位置如图2所示。

一、设计任务某车间为宜单层单跨钢筋混凝土装配结构，跨度为27m，柱距6m，不抽柱，纵向总长度为66m，拟选用两台桥式起重机，A5级(中级)工作制，额定起重量15∕3t，轨顶标高8.4m，室内外高差150mm，选用预应力混凝土折线形屋架，1.5×6.0m预应力混凝土屋面板，无天窗，屋面活荷载为2KN。

屋面构造采用外天沟排水，三毡四油防水层，20mm水泥砂浆0.5/m找平层；维护砖墙240mm厚（容重为3KN），外侧贴浅色釉面瓷砖，16/m内侧20mm厚混合砂浆抹灰，刷白色涂料；由勘察报告提供的资料可知：天然地面下1.2m处为老土层，修正后的地基承载力为2KN，地下150/m 水位在地面下1.3m(标高-1.45m)。

图1-1 建筑平面布置图图1-2 I-I剖面图二、确定做法和相应荷载标准值1、屋面板：选自[G410㈠]，板重： 1.3kN/ m 2嵌缝重：0.1kN/ m 2 （2）天沟板：选自[G410㈢] 2、天沟重（包括水重）：17.4kN/根3、预应力钢混筋凝土折线形屋架选自[G415㈠]，屋架轴线图尺寸如图所示。

每榀屋架重60.5kN 。

4、屋盖支撑：选自[G415㈠] 重量为：0.05kN/ m 2 (沿水平面)5、基础梁：选自[G320]，b ×h=250×450mm ，每根自重：16.90kN6、吊车梁：选自[G323㈠]，每根自重：50kN ，轨道及垫层重：0.6kN/ m7、连系梁与过梁，截面与尺寸见剖面图。

8、柱间支撑：选自[G142.1]三、 柱截面尺寸与高度的确定基础采用单独杯形基础，基础顶面标高为﹣0.6m 柱顶标高为11.4m ，牛腿顶面标高为7.8m 。

柱子尺寸：1、柱子高度：上柱高m m m H U 6.38.74.11=-=下柱高m m m H L 4.86.08.7=+= 柱总高m m m H 0.126.04.11=+=2、柱截面尺寸：建议上柱为方形截面，b ×h=400×400mm ，下柱为工字形截面，b ×h ×h f =400×800×150mm ，牛腿尺寸、柱下端矩形截面部分高度尺寸见图25。

混凝土单厂结构设计计算一、设计资料及要求本工程为一工业厂房，根据工艺要求，该车间为单跨，跨度为27米，柱距6米，长60米，跨内设有20/ 5吨中级工作制吊车（A4）一台，轨顶标高须不低于8.1米，不设天窗，采用纵墙开窗方案。

经勘探报告提供资料，该地区工程地质条件良好，地面下1.5米左右为中密粗砂层，层厚6米，地基承载力特征值200KN/㎡，常年地下水位-5米以下。

抗震设防烈度为6度，不进行抗震计算，按构造设防。

建筑平剖面示意图分别如下1.构件选型：（1）屋面板经设计确定以下做法和相应荷载的标准值：屋面为二毡三油防水层上铺小豆石0.35kN/m2→0.35kN/m220mm水泥砂浆找平层20 kN/m3⨯0.02 m →0.40 kN/m280mm 厚加气混凝土保温层 0.65 kN/m 2 → 0.65 kN/m 2恒载合计： 1.40 kN/m 2 屋面活载：基本雪压 0.6 kN/m 2不上人活载 0.5 kN/m 2 取较大值 积灰荷载 0.3 kN/m 2组合一： 1.2×1.4+1.4×0.6+1.4×0.9×0.3=2.898 kN/m 2 组合二： 1.35×1.4+1.4×（0.6×0.7+0.9×0.3）=2.856 kN/m 2依据标准图集04G410-1~2选型，中跨选用Y-WB-3 III ，其允许外加均布荷载基本组合设计值为3.24 kN/m 2，中跨选用Y-WB-3 III s ，板的自重标准值为1.4 kN/m 2，灌缝重标准值为0.1kN/m 2。

（2）屋架：上部传来荷载： 1.40 kN/m 2屋面板加灌缝自重：1.50 kN/m 2屋盖支撑：0.07kN/m 2恒载合计： 2.97 kN/m 2可变荷载标准值：恒载合计：基本雪压 0.6 kN/m 2 不上人活载 0.5 kN/m 2 积灰荷载 0.3 kN/m 2组合：1.35×（1.4+1.5+0.07）+1.4×（0.6×0.7+0.9×0.3）=4.9755 kN/m 2依据标准图集04G415-1选型，中跨选用YWJ27-2Ba ，其允许外加均布荷载基本组合设计值为5.0 kN/m 2，端部选用YWJ27-2Ba ’，27m 跨折线形预应力混凝土屋架每榀重力荷载为127.70kN 。
