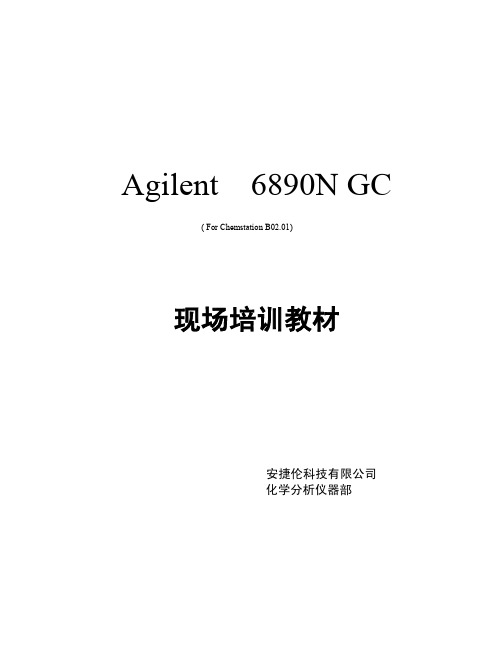

Agilent 6890N GC( For Chemstation B02.01)现场培训教材安捷伦科技有限公司化学分析仪器部一、培训目的:•基本了解6890N硬件操作。
•掌握化学工作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。
二、培训准备：1、仪器设备:Agilent 6890N GC•进样口: 填充柱进样口(PP)；毛细柱进样口(S/SL); 冷柱头进样口(COC); PTV进样口。
•检测器：FID；TCD；u ECD; NPD；FPD。
•色谱柱：P/N 19091J-433, HP-5毛细柱：30m,ⅹ320μχ0.25μ•注射器：自动液体进样器（ALS）用10ul注射器或手动进样用10ul注射器。
•进样体积： 1 ul。
２、气体准备：•FID，NPD，FPD ：高纯H2 (99.999%)，干燥无油压缩空气。
•uECD:高纯N2 (99.999%)•载气, 高纯N2 (99.999%)或高纯He (99.999%)。
基本操作步骤:(一)、开机:1、打开气源（按相应的所需气体）。
2、打开计算机，进入Windows 2000 （或Windows XP）画面。
3、打开6890N GC电源开关。
(6890N 的IP地址已通过其键盘提前输入进6890N)4、待仪器自检完毕，双击“Instrument 1 Online”图标，化学工作站自动与6890N通讯，此时6890N 显示屏上显示“Loading．．．．．．”。
进入的工作站界面如下图：5、从“View”菜单中选择“Method and run control”画面，点击“Instrument diagram”, “Sampling Diagram”，使其命令前有“√”标志，来调用所需的界面。
（二）数据采集方法编辑:1.开始编辑完整方法:从“Method”菜单中选择“Edit Entire Method”项，如下图所示，选中除“Data Analysis”外的三项，点击“OK”，进入下一画面。
GC6890N中文操作教程一、仪器准备1.检查仪器：确认仪器电源正常，检查连接电缆是否牢固，检查气瓶气体是否充足。
2.打开仪器：先打开仪器侧面的电源开关，再打开控制面板的开关。
3.等待预热：在控制面板上选择预热程序，等待热管和柱箱预热至设定温度。
预热时间约为30分钟。
二、仪器设置1.设置柱箱温度：在控制面板上选择柱箱温度设置，按照实验需求输入柱箱温度。
柱箱内常使用的温度为40-250℃。
2.设置进样口温度：在控制面板上选择进样口温度设置，输入需要的温度。
常用的进样口温度为200℃。
3.设置检测器温度：在控制面板上选择检测器温度设置，输入所需温度。
根据实验需要选择不同的检测器，如FID、TCD等。
4.设置流量：通过气瓶上的压力调节阀，调节进样室、载气和燃烧室的气体流量。
5.设置进样方式：根据实验需要选择进样方式，可以是进样阀、自动进样器或手动进样。
三、进样操作1.样品准备：将待测样品准备成液体或气体状态，并按需求配制标准品和内标品。
2.进样方式选择：根据实验要求选择合适的进样方式，将样品注入进样室或安装自动进样器。
3.进样参数设置：在控制面板上选择进样参数设置，输入进样量、进样速度和进样方式等参数。
4.进样操作：按下控制面板上的进样按钮，开始进行进样操作。
检查屏幕显示的进样曲线和峰面积，确保进样质量良好。
四、开始分析1.方法设置：在控制面板上选择方法设置，输入色谱柱类型、流速和温度梯度等参数。
2.柱箱温度：按实验要求设置柱箱温度，并等待柱温稳定。
3.运行方法：在控制面板上选择运行方法，开始分析过程。
观察屏幕显示的色谱图和报告结果。
4.数据处理：将分析得到的数据导出，进行数据处理和分析。
五、仪器维护1.柱更换：当柱子老化或失效时，根据操作手册的指导进行柱更换操作。
2.清洁仪器：定期清洁仪器内部和外部，避免化学物质残留和灰尘积累。
3.校准仪器：定期进行仪器的校正和调整，确保分析结果的准确性和可靠性。
4.维护记录：记录每次维护、校准和更换操作的时间和详细情况，方便后续追踪维护情况。
AgilentGC-6890操作规程Agilent GC-6890操作规程一、开机：1.打开气源（按相应的检测器所需气体）。
2.打开计算机，进入Windows界面。
3.打开6890N GC电源开关。
4.待仪器自检完毕，双击Instrument 1 Online 图标，化学工作站自动与6890N通讯，此时6890N显示“Loading”。
5.从“View”菜单中选择“Method and run control”画面，点击“Show top toolbar”，“Showstatus toolbar”，“Instrument diagram”，“Sampling Diagram”，使其命令前有“√”标志，来调用所需的界面。
二、数据采集方法编辑：1.开始编辑完整方法从“Method”菜单中选择“Edit Entire Method”项，选中除“Data Analysis”外的三项，点击OK，进入下一界面。
2.方法信息：在“Method Comments”中输入方法的信息（如，this is for test），点击Ok进入下一界面。
3.进样器设置：●如果未使用自动液体进样器7683，则在“Select Injection Source/Location”画面中选择Manual，并选择所用的进样口的物理位置（Front或Back 或Double）；●如果使用自动液体进样器，则选择GC Injector；●点击Ok，进入下一画面。
4.柱参数设定：●点“Columns”图标，进入柱参数设定画面，在“Columns”下放选择1或2，然后点击“Change…”钮；●点击“Add”钮，点击“Increment”钮，点击Ok，从柱子库中选择柱子，点击“Installas columns 1”或“Install as columns 2”；●Mode—选择合适的模式，恒压或恒流；Inlet—柱连接进样口的物理位置；Detector—柱连接检测器的物理位置；Outlet Psi—选择Ambient●选择合适的柱头压、流速、线速度。
Agilent 6890气相色谱仪操作规程1目的规范Agilent 6890气相色谱仪操作程序，正确使用仪器，保证检验工作顺利进行。
2适用范围适用于Agilent 6890气相色谱仪的使用操作。
3职责3.1操作人员按照本规程操作仪器，并做使用登记；3.2保管人员对仪器进行定期维护，保养；3.3科室负责人负责仪器的全面管理工作。
4技术参数4.1色谱性能:保留时间重现性＜0. 0008%或＜0. OOSmin峰面积重现性＜ 1%RSD4.2柱温箱：规格28 X 31 X 16cm4.3操作温度范围符合于所有色谱柱及色谱分离要求。
液氮冷却80-450°C4.4温度设定值精度：1°C4.5支持6阶柱箱升温梯度，7个恒温平台，可梯度降温4.6 最大升率：120°C/min4.7柱箱冷却降温（22 ° C 室温），从300 ° C 到50 ° C需要4. 5 min4.8标准化的大气压力传感器补偿高度或环境温度的变化4.9压力设定精度0. Olpsi4.10可选定设定载气和尾吹气类型：He H2 N2和Ar/CH44.11分流/不分流和程疗:升温汽化进样口有控制分流比的流量传感器4.12所有检测器都包括EPC控制且所有检测器气体都有电子开/关控制，可以双通道流失补偿。
配备有ECD检测器（带EPC） FPD检测器4.13 7683液体自动进样器8位4.14 JK-2L空气发生器JK-300H氢气发生器5操作程序5.1开启氮气钢瓶，使氮气压力恒定在0. 5MP。
打开空气、氢气发生器，使其压力均大于3MPo5.2打开计算机电源，待系统完全开启完毕后，打开6890主机。
5.3仪器开始自检，电脑上打开Chemstion工作站（联机），仪器进入连接。
5.4待工作站连接正常后，打开“视图”，选择在线信息1、样品视图、仪器视图。
5.5点击在线信息1图中任意图表进入仪器方法设定界面，选择合适的进样器（为前进样器）。
Bhjmfou!HD79:1O!છᔫᐶ۾ݷᔫগገ!!GC6890开机操作过程1打开载气(N2或He空气氢气等气瓶的总阀开关调整载气空气输出气压为约0.5M Pa(FPD 空气应调到0.6MPa氢气调整为0.2M Pa(若有ECD,把ECD的排气管堵头取掉2打开气相色谱仪前左下方的电源开关GC进入自检后启动完成提示Power on Successful3启动电脑进入Windows 系统后4. 双击电脑桌面的Instrument 1 Online图标进入GC化学工作站Method & RunControl界面5. 调用或者编辑相应的操作方法GC6890关机操作过程1. 根据仪器配备的情况把FID/FPD的Flame(点火Off NPD的Bead(铷珠电压OffTCD的Filament(灯丝Off2. 再把前后Inlet进样口和前后Detector检测器的温度Off,设置Oven炉温为403. 等Oven炉温降到40后把Oven 0ff4. 约等2030分钟后进样口检测器的温度降到100以下仪器冷却后先退出GC 化学工作站软件再关掉GC的电源(若有ECD,把ECD的排气管堵头堵住5. 退出电脑Windows系统关掉电脑电源6. 关掉载气空气氢气总阀GC数据采集的操作过程1. 从化学工作站的Method中Edit Entire Method(编辑完整的方法或者LoadMethod(调用原来已经编好的方法, 一般是方法存在如D:\HPCHEM\1\METHODS\___.M , 即运行此方法2. 手动进样或自动进样器单针进样时从Run control中的Sameple Info(样品信息建议使用前缀/自动记数建议分类建立子目录建议输入样品名称以备查询 3. 待工作站提示Ready(变绿色仪器基线平衡稳定后自动进样把样品放在 1 位置从Run Control中Run Method开始做样采集数据手动进样拿注射针取样品如1.0ul,从气相的进样口快速注入按气相右上角的Start键4. 自动进样器使用Sequence(序列表做样A.从Sequence中的Sequence Parameters (序列表参数B. 从Sequence中的Sequence Table(编辑序列表:C. 储存序列表从Sequence中Save Sequence as ... ___.S序列表名字后缀为.SD. 从Run control中按Run Sequenc e运行序列表采集数据(注意检查文件名不应有重复如何编辑一个完整的方法方法包括所有的仪器参数及数据分析的条件从Method中的 Edit Entire Method...编辑一个完整的方法1.Edit Method: 方法的内容Method information 方法的信息Instrument/Acquisition 仪器参数/数据采集条件Data Analysis 数据分析条件Run Time checklist 运行时间顺序表一般四个都选上,OK2.Method information:.... 方法信息 OK3.Select injection Source/Location 选择进样方式/位置(1 Select Injection Source: GC Injector(自动进样器/ Manual(手动进样(2 Select Injection Location: Front/Back/Dual 前/后/双进样口Ok4.Instrument|Edit|...编辑气相仪器参数(1Injector自动进样器(2Valves 气动阀(3Inlets 进样口前后(4Columns 分离柱1,2(5Oven炉温箱(6Detectors检测器前后(7Signals 气相信号1 2(8Aux 辅助装置(9Runtime 运行时间表(10Options选项按 OK全部确定退出5.Signal Details:信号细节直接按OK6.Edit Integration Events编辑积分事件参数Ok (见数据分析第3部分7.Specify Report指定的报告格式OK (见数据分析第4部分8.Run Time Checklist运行顺序列表储存方法从Method中Save Method as ...___.m方法名字是一个文件夹,后缀为 .M一般把方法存在Path(路径为: D:\HPCHEM\1\METHODS\下数据分析面积百分比报告及打印图谱:从菜单View中选2.Data Analysis 数据分析1.File--load signal... filename OK 调用数据信号文件2.Graphics--signal Options... 调整色谱图的显示3.Integration--Intergration Events 优化积分参数4.Report--Specify Report 指定的报告格式或按图标5.从Report—Print Report打印报告或打印预览以上所设定的数据分析参数可以存入方法中 File—Save As—Methods...Calibration:校正标准曲线新建校正表的具体步骤 1.File--load signal... filename OK 调用标样第 1 个溶度信号并积分后 2.Calibration--New Calibration table...新建校正表 Automatic setup: Level 1 OK Compound:输入各个化合物的名字 Amt:输入各个标样的溶度 OK 3.File--load signal... filename OK 调用标样第 N 个溶度信号并积分后4.Calibration--Add Level...增加一级校正 (N=2,3,4,5,6... Level N OK Amt: 输入该 N 信号各个标样的溶度 OK 5.重复 3 4 的步骤可得到多级(点的校正表可从Calibration--Calibration table... 观看修改校正表 6.Report--Specify Report 报告格式中更改 Calculate: ESTD 外标 7.以上所设定的校正表可以存入方法中 File—Save As—Methods... 8.File--load signal... filename OK 调用待测样品数据文件并积分后 9.File—PrintPreview 打印预览,或从 Report—Print Report 打印报告可得待测样品各个化合物外标定量报告重新校正原来校正表的具体步骤 1.File--load signal... filename OK 2.Calibration—Recalibrate...重新校正选择 Level 1 级选平均 Average 或 3.File--load signal... filename OK 4.Calibration—Recalibrate...重新校正选择 Level N 级选平均Average 或调用标样第 1 个溶度重复进样的信号并积分后替代 Replace 调用标样第N 个溶度重复进样的信号并积分后替代 Replace 5.重复 3 4 的步骤可得到多级校正表的重新校正过保留时间及响应因子的校正表可以有选择的重新校正某 N 级溶度的标样也可以重新校正该 N 级溶度多次 Created by LuoZK V3.0 Page 11 of 11。
Bhjmfou!HD79:1O!છኧᔫᐶ۾ݷᔫগገ!!GC6890开机操作过程1打开载气(N2或He空气氢气等气瓶的总阀开关调整载气空气输出气压为约0.5M Pa(FPD 空气应调到0.6MPa氢气调整为0.2M Pa(若有ECD,把ECD的排气管堵头取掉2打开气相色谱仪前左下方的电源开关GC进入自检后启动完成提示Power on Successful3启动电脑进入Windows 系统后4. 双击电脑桌面的Instrument 1 Online图标进入GC化学工作站Method & RunControl界面5. 调用或者编辑相应的操作方法GC6890关机操作过程1. 根据仪器配备的情况把FID/FPD的Flame(点火Off NPD的Bead(铷珠电压OffTCD的Filament(灯丝Off2. 再把前后Inlet进样口和前后Detector检测器的温度Off,设置Oven炉温为403. 等Oven炉温降到40后把Oven 0ff4. 约等2030分钟后进样口检测器的温度降到100以下仪器冷却后先退出GC 化学工作站软件再关掉GC的电源(若有ECD,把ECD的排气管堵头堵住5. 退出电脑Windows系统关掉电脑电源6. 关掉载气空气氢气总阀GC数据采集的操作过程1. 从化学工作站的Method中Edit Entire Method(编辑完整的方法或者LoadMethod(调用原来已经编好的方法, 一般是方法存在如D:\HPCHEM\1\METHODS\___.M , 即运行此方法2. 手动进样或自动进样器单针进样时从Run control中的Sameple Info(样品信息建议使用前缀/自动记数建议分类建立子目录建议输入样品名称以备查询 3. 待工作站提示Ready(变绿色仪器基线平衡稳定后自动进样把样品放在 1 位置从Run Control中Run Method开始做样采集数据手动进样拿注射针取样品如1.0ul,从气相的进样口快速注入按气相右上角的Start键4. 自动进样器使用Sequence(序列表做样A.从Sequence中的Sequence Parameters (序列表参数B. 从Sequence中的Sequence Table(编辑序列表:C. 储存序列表从Sequence中Save Sequence as ... ___.S序列表名字后缀为.SD. 从Run control中按Run Sequenc e运行序列表采集数据(注意检查文件名不应有重复如何编辑一个完整的方法方法包括所有的仪器参数及数据分析的条件从Method中的 Edit Entire Method...编辑一个完整的方法1.Edit Method: 方法的内容Method information 方法的信息Instrument/Acquisition 仪器参数/数据采集条件Data Analysis 数据分析条件Run Time checklist 运行时间顺序表一般四个都选上,OK2.Method information:.... 方法信息 OK3.Select injection Source/Location 选择进样方式/位置(1 Select Injection Source: GC Injector(自动进样器/ Manual(手动进样(2 Select Injection Location: Front/Back/Dual 前/后/双进样口Ok4.Instrument|Edit|...编辑气相仪器参数(1Injector自动进样器(2Valves 气动阀(3Inlets 进样口前后(4Columns 分离柱1,2(5Oven炉温箱(6Detectors检测器前后(7Signals 气相信号1 2(8Aux 辅助装置(9Runtime 运行时间表(10Options选项按 OK全部确定退出5.Signal Details:信号细节直接按OK6.Edit Integration Events编辑积分事件参数Ok (见数据分析第3部分7.Specify Report指定的报告格式OK (见数据分析第4部分8.Run Time Checklist运行顺序列表储存方法从Method中Save Method as ...___.m方法名字是一个文件夹,后缀为 .M一般把方法存在Path(路径为: D:\HPCHEM\1\METHODS\下数据分析面积百分比报告及打印图谱:从菜单View中选2.Data Analysis 数据分析1.File--load signal... filename OK 调用数据信号文件2.Graphics--signal Options... 调整色谱图的显示3.Integration--Intergration Events 优化积分参数4.Report--Specify Report 指定的报告格式或按图标5.从Report—Print Report打印报告或打印预览以上所设定的数据分析参数可以存入方法中 File—Save As—Methods...Calibration:校正标准曲线新建校正表的具体步骤 1.File--load signal... filename OK 调用标样第 1 个溶度信号并积分后 2.Calibration--New Calibration table...新建校正表 Automatic setup: Level 1 OK Compound:输入各个化合物的名字 Amt:输入各个标样的溶度 OK 3.File--load signal... filename OK 调用标样第 N 个溶度信号并积分后4.Calibration--Add Level...增加一级校正 (N=2,3,4,5,6... Level N OK Amt: 输入该 N 信号各个标样的溶度 OK 5.重复 3 4 的步骤可得到多级(点的校正表可从Calibration--Calibration table... 观看修改校正表 6.Report--Specify Report 报告格式中更改 Calculate: ESTD 外标 7.以上所设定的校正表可以存入方法中 File—Save As—Methods... 8.File--load signal... filename OK 调用待测样品数据文件并积分后 9.File—PrintPreview 打印预览,或从 Report—Print Report 打印报告可得待测样品各个化合物外标定量报告重新校正原来校正表的具体步骤 1.File--load signal... filename OK 2.Calibration—Recalibrate...重新校正选择 Level 1 级选平均 Average 或 3.File--load signal... filename OK 4.Calibration—Recalibrate...重新校正选择 Level N 级选平均Average 或调用标样第 1 个溶度重复进样的信号并积分后替代 Replace 调用标样第N 个溶度重复进样的信号并积分后替代 Replace 5.重复 3 4 的步骤可得到多级校正表的重新校正过保留时间及响应因子的校正表可以有选择的重新校正某 N 级溶度的标样也可以重新校正该 N 级溶度多次 Created by LuoZK V3.0 Page 11 of 11。
安捷伦6890N 气相色谱操作方法一.开机过程分为以下步骤1.连接气体：打开氮气、干空气、氢气的气阀，接通气体；2.接通电源：打开稳压电源；3.开机：气相色谱仪的电源开关在左下角，按下电源键接通电源，然后启动电脑；4.启动化学站：点击桌面上的图标，进入工作站。
二.建立方法：1. 点击“方法”—“新建方法”。
“方法”—“编辑完整方法”。
弹出编辑方法对话框，点击“确定”。
弹出“方法信息”对话框，点击“确定”。
2．弹出“选择进样源/位置”对话框，选择进样方式和进样器位置，点击“确定”。
3．弹出“仪器|编辑|柱箱：（6890）”对话框，设置柱箱温度。
4．点击进样器，设置自动进样器参数。
5．点击进样口，选择进样口并设置进样口条件。
6．点击色谱柱，选择色谱柱并设置色谱柱参数。
7．点击检测器，选择检测器并设置检测器参数。
8．弹出对话框，然后保持默认参数，一直点击确定。
9．保存方法。
菜单栏点击“方法”—“保存方法”。
三．建立序列：单个进样无须建立序列，批量进样需建立序列。
1．菜单栏点击“序列”—“序列表”。
弹出序列表对话框，设置序列参数，栏点确定。
2．菜单栏点击“序列”—“保存序列”。
四.检测过程1.调用序列：点击“序列”—“调用序列”，选择目标序列，确定；2.调用方法：点击“方法”—“调用方法”，选择目标方法，确定；3.运行样品：点击“运行方法任务”键或，待准备就绪后点击“开始”，检测样品。
五.数据处理样品检测完毕后会自动生成数据报告，可直接打印。
进入数据选择界面，选择相应数据，确定；2.调出数据后会出现波形图，其左下方为文件信息，记录数据的保存路径、检测时间、检测方法、操作者等信息；3.波形图右下方为波形数据，记录测出峰的峰高、峰面积等信息，选择目标峰，记录峰信息；4.峰校正：如果系统自动积分的峰不理想，可通过手动调整，进行重新积分。
六.关机样品检测完毕后，必须待检测器和柱箱温度降到50°Ｃ以下才能关机。
4890N操作方法1、配置→仪器→型号；2、创建方法→输入新方法名→输入新方法名↓复制现存的方法→选择要复制的方法→输入新方法名3、采集→各个子菜单中进行参数设定（如：进样口温度要求达到样品气化温度即可280℃；加热器温度根据脂肪酸的组分设定但要求比最高温度低20℃，如含短碳链的脂肪酸较多，就需要选择程序升温；检测器的温度≥加热器的温度即可）；图形选项→输出→选择面积百分比报告；设置方法完成后一定要保存；4、仪器→下载（将前面设置的方法下载到仪器中）5、样品→输入样品名→选择分析方法（前面保存的方法）→操作员→仪器型号最后注册样品6、当状态栏中显示一切就绪，点击工作列表中的开始，当仪器显示waiting for start 即可注入样品并按下start键。
结果分析点击重新分析→选择样品→删除溶剂峰→手动积分→选择使用手动积分事件→点击使用新设定积分→调用新的分析方法→选择需要的分析方法→点击用新设定重新处理→选择使用已调用方法计算结果最后查看报告并打印报告脂肪酸甲酯制备1、器具50ml抽提瓶，10ml量筒，球形冷凝管，电炉2、试剂2.1甲醇（色谱纯）2.2甲醇钠（分析纯）2.3正己烷（分析纯）2.4氯化钠（分析纯）2.5脂肪酸甲酯混合标样3、操作步骤3.1将标样用正几烷稀释100倍，用微量进样器取样进行气相色谱分析。
对其中各个组分形成的峰按标样说明进行标注。
3.2取干燥油样3-5滴于抽提瓶中，加入10ml0.5N甲醇钠-甲醇溶液。
3.3将抽提瓶置于电炉上，接上冷凝管，煮沸回流3-5分钟后，从冷凝管上端加入10ml正己烷继续煮沸回流1分钟。
3.4将抽提瓶取下，加入饱和NaCl溶液摇荡后，继续加入饱和NaCl溶液至瓶满。
3.5静止后，用微量进样器取上层液进行气相色谱分析。
注：该方法不适用于高酸价（>2）油品。
6890N 气相色谱仪操作步骤一、仪器设备：1、进样口：毛细柱进样口（分流/不分流）2、色谱柱：毛细柱3、检测器：氢火焰离子化检测器（FID）二、气体准备：1、高纯氢气（≥99.999%）： SPH-300型氢气发生器2、干燥空气：SPB-3全自动空气源3、高纯氮气（≥99.999%）：氮气钢瓶三、基本操作步骤：1、开机操作步骤：1.1先打开气源：空气发生器（0.4MPa）、氢气发生器（4kg/cm2）、氮气罐阀门（0.5MPa）；1.2 打开计算机，进入Windows2000画面；1.3 打开6890N 气相色谱主机的电源开关；1.4 待仪器自检完毕，双击“Instrument 1 Online”图标，化学工作站自动与主机连接，此时主机显示屏上显示“Loading...”；当化学工作站与主机连接成功后，主机上“Remote”信号灯会亮。
