MAN车桥列表

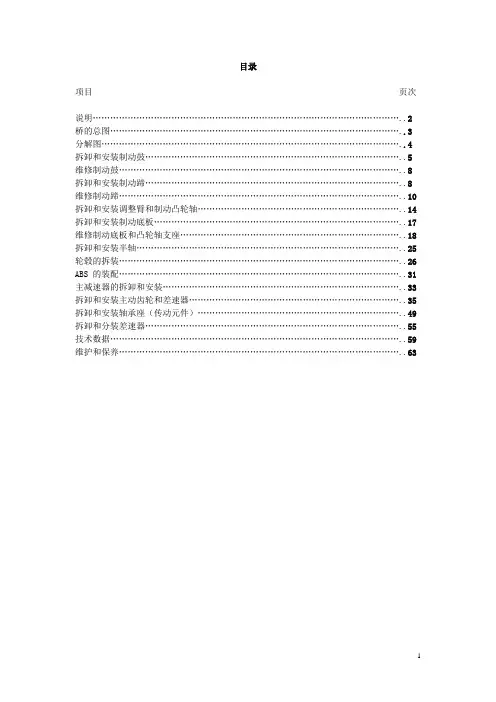

目录项目页次说明 (2)桥的总图 (3)分解图 (4)拆卸和安装制动鼓 (5)维修制动鼓 (8)拆卸和安装制动蹄 (8)维修制动蹄 (10)拆卸和安装调整臂和制动凸轮轴 (14)拆卸和安装制动底板 (17)维修制动底板和凸轮轴支座 (18)拆卸和安装半轴 (25)轮毂的拆装 (26)ABS 的装配 (31)主减速器的拆卸和安装 (33)拆卸和安装主动齿轮和差速器 (35)拆卸和安装轴承座（传动元件） (49)拆卸和分装差速器 (55)技术数据 (59)维护和保养 (63)说明此维修手册适用于陕西汉德车桥有限公司生产的单击减速驱动桥（引进MAN单级桥的技术）。

动力传递：从变速箱出来经传动轴传给输入凸缘，然后传给主减速器的主被动齿轮，传给差速器，最后再传给半轴到轮毂。

桥的总成图1制动气室 6 差速锁2自动间隙调节臂7 压缩空气接头3制动凸轮轴8 压力开关4标牌9 制动鼓5通气孔10 轮毂分解图1被动齿轮7 半轴2差速器壳8 滑动啮合套3行星齿轮9 半轴齿轮4主减速器壳10 差速锁5主动齿轮11 轴承座6驱动桥壳12 输入凸缘车轮制动器的安装和拆卸拆卸和安装制动鼓①防尘罩②制动蹄③制动鼓④螺栓**车轮螺母拧紧力矩………………………….M22×1.5…..10.9……………..300～400Nm凸轮制动器制动蹄与制动鼓在中间位置的间隙………………………………………………..0.7～1.5mm 制动摩擦片厚度，根据维修等级…………………………………………………..16.7～19.5mm 制动摩擦片的最小厚度……………………………………………………………..5.0～5.5mm 制动鼓内径…………………………………………………………………………..410mm打**的件为安全件:,这些件具有与安全有关的性能或要求,不遵守这些要求会对车辆的安全性产生致命的后果。

注意：拆除制动鼓之前，要确保装备的安全可靠。
