下载文档原格式
第二章 试样的采集、制备与分解§ 试样的采集工业分析的基本步骤为：采样、制样、分解样品、消除干扰、方法的选择及测定、结果的计算和数据的评价。
一、样品采集的意义从被检的总体物料中取得有代表性的样品的过程称为采样。
在工业分析工作中，常需要从大批物料中或大面积的矿山上采取实验室样品。
采样的要求是采集到的样品能够代表原始物料的平均组成。
因为分析结果的总标准偏差S0与取样的标准偏差Ss 和分析操作的标准偏差Sa 有关。
二、有关采样的基本术语1、采样单元(sampling unit)具有界限的一定数量物料（界限可以是有形的也可以是无形的）。
2、份样(increment ，子样)用采样器从一个采样单元中一次取得的一定量的物料。
3、原始样品（primary sample ，送检样)合并所采集的所有份样所得的样品。
4、实验室样品(laboratory sample)为送往实验室供分析检验用的样品。
5、参考样品（reference sample ，备检样品）与实验室样品同时制备的样品，是实验室样品的备份。
6、试样（test sample ）由实验室样品制备，用于分析检验的样品。
三、采样的原则对于均匀的物料，可以在物料的任意部位进行采样；非均匀的物料应随机采样，对所得的样品分别进行测定。
采样过程中不应带进任何杂质，尽量避免引起物料的变化（如吸水、氧化等)。
四、采样的具体要求 1、采样单元数的确定对于化工产品，如总体物料的单元数小于500，则根据下表选取采样单元数。
2a2s 20S S S +=如总体物料的单元数大于500，则用下式计算采样单元数：3N 3n ⨯=式中N 为总体单元数 2、采集样品的量采集的样品的量应满足下列要求：至少应满足三次重复测定的要求；如需留存备考样品，应满足备考样品的要求；如需对样品进行制样处理时，应满足加工处理的要求。
对于不均匀的物料，可采用下列试样的采集量经验计算公式：akdm ≥式中m Q —采取实验室样品的最低可靠质量，kg ；d —实验室样品中最大颗粒的直径，mm ； k 、a —经验常数，由实验室求得。

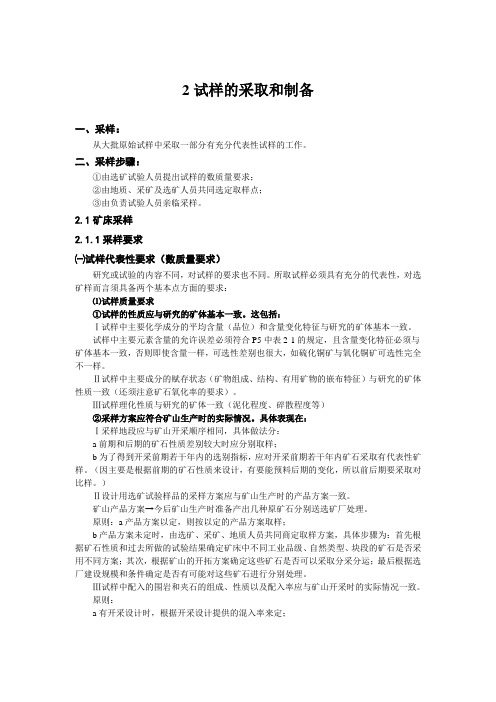

2试样的采取和制备一、采样：从大批原始试样中采取一部分有充分代表性试样的工作。
二、采样步骤：①由选矿试验人员提出试样的数质量要求；②由地质、采矿及选矿人员共同选定取样点；③由负责试验人员亲临采样。
2.1矿床采样2.1.1采样要求㈠试样代表性要求（数质量要求）研究或试验的内容不同，对试样的要求也不同。
所取试样必须具有充分的代表性，对选矿样而言须具备两个基本点方面的要求：⑴试样质量要求①试样的性质应与研究的矿体基本一致。
这包括：Ⅰ试样中主要化学成分的平均含量（品位）和含量变化特征与研究的矿体基本一致。
试样中主要元素含量的允许误差必须符合P5中表2-1的规定，且含量变化特征必须与矿体基本一致，否则即使含量一样，可选性差别也很大，如硫化铜矿与氧化铜矿可选性完全不一样。
Ⅱ试样中主要成分的赋存状态（矿物组成、结构、有用矿物的嵌布特征）与研究的矿体性质一致（还须注意矿石氧化率的要求）。
Ⅲ试样理化性质与研究的矿体一致（泥化程度、碎散程度等）②采样方案应符合矿山生产时的实际情况。
具体表现在：Ⅰ采样地段应与矿山开采顺序相同，具体做法分：a前期和后期的矿石性质差别较大时应分别取样；b为了得到开采前期若干年内的选别指标，应对开采前期若干年内矿石采取有代表性矿样。
（因主要是根据前期的矿石性质来设计，有要能预料后期的变化，所以前后期要采取对比样。
）Ⅱ设计用选矿试验样品的采样方案应与矿山生产时的产品方案一致。
矿山产品方案→今后矿山生产时准备产出几种原矿石分别送选矿厂处理。
原则：a产品方案以定，则按以定的产品方案取样；b产品方案未定时，由选矿、采矿、地质人员共同商定取样方案，具体步骤为：首先根据矿石性质和过去所做的试验结果确定矿床中不同工业品级、自然类型、块段的矿石是否采用不同方案；其次，根据矿山的开拓方案确定这些矿石是否可以采取分采分运；最后根据选厂建设规模和条件确定是否有可能对这些矿石进行分别处理。
Ⅲ试样中配入的围岩和夹石的组成、性质以及配入率应与矿山开采时的实际情况一致。
第二章定量分析的一般步骤一、分析试样的采集与制备1.试样的采集与制备：是指从大批物料中采取少量的样本作为原始试样，然后再制备成供分析用的最终式样。
采样的基本原则：均匀、合理、具有代表性试样的形态：气体、液体、固体2.取样方法：气体样品：集气法（eg.工厂废气中有毒气体的分析）、富集法（eg.大气污染物的测定、室内甲醛的含量测定）固体样品：抽样样品法（“四角+中央”）、圆锥四分法液体样品：混合均匀后按照上中下分层取样二、试样的分解（预处理）1.分解试样的原则：①式样分解必须完全，处理后的溶液中不得残留原试样的细屑或粉末②式样分解过程中待测组分不应挥发③不应引入待测组分和干扰物质2.分解方法：溶解法、熔融法、消解法(1)溶解法：水：例(NH4)2SO4中含氮量的测定酸：HCl、H2SO4、HNO3、HF等及混合酸分解金属、合金、矿石等碱：例：NaOH溶解铝合金分析Fe、Mn、Ni含量有机溶剂：相似相溶原理(2)熔融法：酸溶：K2S2O7、KHSO4溶解氧化物矿石碱溶：Na2CO3、NaOH、Na2O2溶解酸性矿物质(3) 消解法——测定有机物中的无机元素湿法消解：通常用硝酸和硫酸混合物与试样一起置于克氏烧瓶中，一定温度下分解，属于氧化分解法常用试剂：HNO3、H2SO4、HClO4、H2O2和KMnO4等。
干法灰化：待测物质加热或燃烧后灰化、分解，余留残渣用适当的溶剂溶解。
适用范围：有机物和生物试样中金属元素、硫、卤素等无机元素。
常用方法：坩埚灰化法、氧瓶燃烧法和低温灰化法。
三、常用的分离、富集方法1. 分离：让试样中的各组分互相分开的过程（纯化）分离的作用：提高方法的选择性、提高方法的灵敏度、准确度分离方法：沉淀分离、萃取分离、挥发分离、色谱分离2. 富集：待测组分含量低于测定方法的检测限时，在分离时将其浓缩使其能被测定富集方法：萃取富集、吸附富集、共沉淀富集四、测定方法的选择分析对象（样品性质、组分含量、干扰情况）→分析方法（准确度、灵敏度、选择性、适用范围）→用户（用户对分析结果的要求和对分析费用的承受度）→成本（时间、人力、设备、消耗品）五、分析结果的计算与评价1. 分析结果的计算及评价的目的：判断分析结果的准确度、灵敏度、选择性等是否达到要求2. 含量计算方法：根据分析过程中有关反应的化学计量关系及分析测量所得数据进行计算3. 测定结果及误差分布情况的分析：可采取统计学方法进行评价，如平均值、相对标准偏差、置信度、显著性检查等。
第二章试样的采取与制备答案1、试样的制备过程一般包括几个步骤？答：从实验室样品到分析试样的这一处理过程称为试样的制备。
试样的制备一般需要经过破碎、过筛、混合、缩分等步骤。
一、破碎破碎可分为粗碎、中碎、细碎和粉碎4个阶段。
根据实验室样品的颗粒大小、破碎的难易程度，可采用人工或机械的方法逐步破碎，直至达到规定的粒度。
由于无需将整个实验室样品都制备成分析试样，因此，在破碎的每一阶段，需要包括破碎、过筛、混匀和缩分四个步骤，直至减量成为分析试样。
应该指出，因矿石中难碎的粗粒与易碎的细粒的成分不同，为了保证试样的代表性，所有粒块均应磨碎，不应弃去难磨的部分。
破碎时还应避免引入杂质。
二、过筛物料在破碎过程中，每次磨碎后均需过筛，未通过筛孔的粗粒再磨碎，直至样品全部通过指定的筛子为止(易分解的试样过170目筛，难分解的试样过200目筛)。
试样过筛常用的筛子为标准筛，一般为铜网或不锈钢网。
筛孔径大小与筛号的关系如表2-4所示：表2-4 筛号（网目）与筛孔径大小的关系筛号(网号) 5 10 20 40 60 80 100 120 170 200筛孔mm 4.00 2.00 0.83 0.42 0.25 0.177 0.149 0.125 0.088 0.074注：网目是指１英寸（25.4mm）筛网边长上的筛孔的数目三、混匀混匀法通常有铁铲法或环锥法、掀角法。
铁铲法或环锥法常用于手工混合大量实验室样品。
如铁铲法是在光滑而干净的混凝土或木制平台上，用铁铲将物料往一中心堆积成一圆锥，然后从锥底一铲一铲将物料铲起，重新堆成另一个圆锥，来回翻倒数次。
操作时物料必须从锥堆顶部自然洒落，使样品充分混合均匀。
掀角法常用于少量细碎样品的混匀。
将样品放在光滑的塑料布上，提起塑料布的两个对角使样品在水平面上沿塑料布的对角线来回翻滚，第二次提起塑料布的另外两个对角进行翻滚，如此调换翻滚多次，直至物料混合均匀。
也可采用机械混匀器进行混匀。
