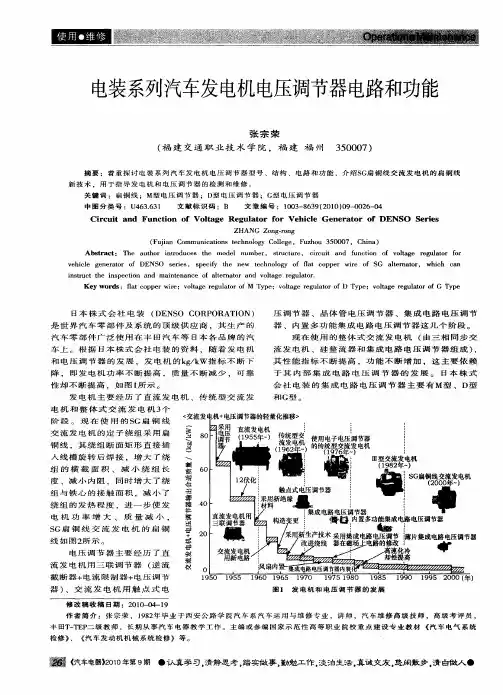

汽车交流发电机电压调节器

汽车交流发电机电压调节器原理1.电压调整原理依据电磁感应原理，发电机的感应电动势为EΦ＝C1nΦ，其中C1为常数，因此，沟通发电机端电压的凹凸，取决于转子的转速n和磁极磁通Φ。

要保持电压恒定，在转速n上升时，应相应减弱磁通Φ，这可以通过削减励磁电流来实现；在转速n降低时，应相应增加磁通Φ，这可以通过增大励磁电流来实现。

2.电压调整器的类型沟通发电机电压调整器分为触点式和电子式调整器两大类。

电子式又分为晶体管式和集成电路式，基本原理都是通过转变励磁电流的大小来掌握电压的。

触点式电压调整器结构简单，质量和体积大，触点易烧蚀，寿命短，对无线电干扰大，触点开闭动作迟缓，牢靠性不高，目前已被淘汰。

3.晶体管式电压调整器晶体管式电压调整器是利用晶体管的开关特性，掌握发电机的磁场电流，使发电机的输出电压保持恒定的。

下面以JFT106型晶体管电压调整器为例进行分析。

JFT106型晶体管电压调整器属于外搭铁型电压调整器，其电路原理图如图1-26所示。

该调整器共有“＋”、“F”和“－”三个接线柱，其中“＋”接线柱与发电机磁场绕组的“F2”接线柱连接后经熔断器接至点火开关，“F”接线柱与发电机磁场绕组的“F1”接线柱连接，“－”接线柱搭铁。

该调整器由电压敏感电路和两级开关电路组成。

图1-26JFT106型晶体管调整器电路原理图电路中R1、R2、R3和稳压管VD1构成了电压敏感电路，稳压管VD1为稳压元件，R1、R2、R3为构成分压器，将沟通发电机的端电压进行分压后加在稳压管VD1的两端；随时检测发电机端电压的变化。

当稳压管VD1上的电压低于稳压管VD1的稳压值时，VD1稳压管截止；当稳压管VD1上的电压高于稳压管VD1的稳定电压时，稳压管VD1导通。

可见，电压敏感电路检测出沟通发电机端电压的变化。

晶体三极管VT6、VT7、VT8组成复合大功率三级开关电路，利用其开关特性掌握磁场电路的接通或断开。

(1)接通点火开关，起动发动机，蓄电池通过分压器R1、R2、R3将电压加在稳压管VD1两端，当电压低于稳压管VD1的稳定电压值，VD1截止，则VT6截止，VT7、VT8导通，蓄电池经大功率三极管VT8供应励磁电流，励磁电路为：蓄电池“+”→点火开关S→调整器磁场接线柱F2→发电机磁场绕组→调整器磁场接线柱F1→VT8→搭铁→发电机负极。

汽车交流发电机及电压调节器汽车使用的电源有蓄电池和发电机两种。

现代汽车采用交流发电机作为主要电源，蓄电池作为辅助电源。

在汽车行驶过程中，由发电机向用电设备提供电源，并向蓄电池充电。

蓄电池在汽车起动时提供起动电流，当发电机发出电量不足时，可以协同发电机供电。

与直流发电机相比，具有如下几个特点：体积小，质量轻在发动机低速运转时，仍能进行充电故障少，使用寿命长，保修简便调节器结构简单很少产生干扰波交流发电机的构造交流发电机的工作原理1.发电原理：在汽车用交流发电机中，由于转子磁极是鸟嘴形，其磁场的分布近似于正弦规律，所以交流电动势也近似于正弦波形，相位差互为120度。

2.整流原理：:硅二极管具有单向导电性。

在某一瞬间，正极二极管上那一项的电压最高，那一项的正极管子就获得正向电压而导通。

负极管上那一项的电压最低，那一项的负极管子就获得正向电压而导通。

实际上，在汽车交流发电机中选用的二极管，其允许的反向电压要高得多，可以承受电路中各种瞬时过电压对二极管的冲击。

3.励磁方法汽车用交流发电机最常用的是九管的交流发电机，也就是具有九个硅二极管的发电机。

其中六个硅二极管组成整流器，利用二极管的单向导电性将交流发电机产生的交流电压转变成直流电压，另外三个二极管提供通过发电机中的励磁绕阻的电流，称为励磁二极管。

九管交流发电机不仅可以控制充电指示灯指示蓄电池的充电情况，指示充电系统是否发生故障，还可以在停车时，提醒驾驶员断开点火开关。

由于二极管有0.6v的门坎电压，所以汽车用交流发电机只有在发电机在较高转速的时候才能自己发电，称为自励过程。

当发电机的转速较低时，由蓄电池供给电流，称为他励过程。

因此，交流发电机发电，要先经过他励过程，再经过自励过程。

工作原理如下：当开关闭合后，首先由蓄电池提供电流。

电路为：蓄电池正极→充电指示灯→调节器触点→励磁绕阻Rf→搭铁→蓄电池负极。

此时，充电指示灯由于有电流通过，所以灯会亮。

但发动机起动后，随着发电机转速提高，发电机的端电压也不断升高，。
