相移键控调制方式和基本原理

电路基础原理数字信号的调制与解调数字信号的调制与解调是电路基础原理中的重要概念。

调制是将数字信号转化为模拟信号的过程，解调则是将模拟信号还原为数字信号的过程。

本文将介绍数字信号的调制与解调原理及其应用。

一、调制的基本原理调制是为了将数字信号传输到远距离时，能够克服传输噪声、提高信号质量而进行的一种技术。

数字信号经过调制后，会转化为模拟信号，其特点是连续的波形。

1.频移键控调制(FSK)FSK是一种基本的数字信号调制方式，它通过改变信号的频率来表示不同的数字。

在FSK中，使用两个频率来分别代表二进制的0和1。

2.相移键控调制(PSK)PSK是一种通过改变信号的相位来表示不同的数字的调制方式。

在PSK中，使用不同的相位来表示二进制的0和1。

3.正交幅度调制(QAM)QAM是一种通过改变信号的振幅和相位来表示不同的数字的调制方式。

在QAM中，通过改变信号的振幅和相位的组合来表示多个二进制数字。

二、解调的基本原理解调是将模拟信号还原为数字信号的过程，其目的是还原接收到的信号，以便后续的数字信号处理。

1.频移解调频移解调是将经过FSK调制的信号还原回数字信号的过程。

解调器需要检测接收到的信号的频率，并根据频率的不同判断出二进制的0和1。

2.相移解调相移解调是将经过PSK调制的信号还原为数字信号的过程。

解调器需要检测接收到信号的相位，并根据相位的变化来判断出二进制的0和1。

3.幅度解调幅度解调是将经过QAM调制的信号还原为数字信号的过程。

解调器需要测量接收到信号的振幅和相位，并根据这些信息来判断出二进制的0和1。

三、调制与解调的应用调制与解调技术广泛应用于通信领域，特别是在无线通信中。

1.无线电广播无线电广播使用调制技术将音频信号转化为无线电信号，并通过无线电波传输到接收器中，然后通过解调技术将无线电信号还原为音频信号。

2.移动通信移动通信中的调制与解调技术被用于将数字信号通过无线电信道传输，以实现声音、图像和数据的无线传输。

4相位psk调制
四相位相移键控（4-PSK）调制是一种数字通信技术，它的原理是在正弦波的相位上引入四个固定的、等间隔的相位差，以表示不同的数字信息。

4-PSK可以将二进制码流映射为4个符号，每个符号代表2个比特。

在4-PSK调制中，一个完整的符号周期被分为4个等长的相位区间，每个相位区间对应一个特定的相位值。

这4个相位值通常被选为0、90、180和270度。

发送端将二进制码流按照每两个比特一组进行分组，然后将每组二进制码映射到相应的四个相位值中的一个。

接收端接收到信号后，通过检测相位值来恢复二进制码流。

4-PSK调制的优点在于它具有高效率和低误码率的特点。

相比于二进制振幅移键控（BPSK）调制，4-PSK可以用相同的带宽传输更多的数据，从而提高了信道利用率；同时，由于4-PSK的相位差较大，所以它相比于QPSK（四相位正交调制）和8PSK（八相位相移键控）等调制方式，具有更低的误码率。

4-PSK调制在数字通信领域有着广泛的应用，比如在数字电视、移动通信、卫星通信等领域中都有着重要的地位。

一、概述QPSK调制解调技术是一种数字通信中常用的调制解调方式。

QPSK是Quadrature Phase Shift Keying的缩写，即正交相移键控。

它通过改变正交载波的相位来传输数字信号，具有传输速率高、频谱利用率高的优点，被广泛应用于无线通信、卫星通信、数字电视等领域。

本文将介绍QPSK调制解调的原理和实现方法，以帮助读者更深入地理解这一技术。

二、QPSK调制原理QPSK调制是通过改变正交载波的相位来传输数字信号。

在QPSK调制中，有两路正交的载波信号，分别记为I通道和Q通道。

对于要传输的数字信号，首先将其分为两个独立的部分，分别用来调制I通道和Q通道的载波。

通过改变正弦载波的相位来表示不同的数字信号，从而实现信号的传输。

QPSK调制可以用以下公式表示：S(t) = Icos(2πfct) - Qsin(2πfct)其中，S(t)代表输出的调制信号，I和Q分别是I通道和Q通道的调制信号，fc代表载波频率。

通过改变I和Q的数值，可以实现不同数字信号的传输。

三、QPSK解调原理QPSK解调是指将接收到的QPSK信号转换为原始的数字信号。

在QPSK解调中，接收到的信号经过信号处理后，被分别送入两个相位解调器，得到两个独立的解调信号。

通过合并两个解调信号，即可得到原始的数字信号。

QPSK解调可以用以下公式表示：I = ∫S(t)cos(2πfct)dtQ = -∫S(t)sin(2πfct)dt通过对接收到的信号进行数学处理，得到I和Q的数值，进而实现信号的解调。

四、QPSK调制解调的实现方法1. QPSK调制实现QPSK调制可以通过数字信号处理器（DSP）来实现。

将要传输的数字信号转换为两个独立的调制信号，即I和Q。

将这两个调制信号送入正交调制器，经过信号处理后得到QPSK信号。

通过数模转换器将数字信号转换为模拟信号输出。

2. QPSK解调实现QPSK解调可以通过相位解调器来实现。

接收到的QPSK信号先经过一系列处理，如信号衰减、滤波等，然后被送入两个相位解调器，分别得到I和Q的解调信号。

2PSK信号的解调电路设计2PSK（二进制相移键控）信号是一种基本的数字调制方式，它将数字信息转化为两个不同相位的正弦波信号。

解调电路是将接收到的2PSK信号转换回数字信息的关键部件。

设计一个2PSK信号的解调电路可以分为以下几个步骤：1.基带滤波器设计：接收到的2PSK信号可能经过了传输过程中的失真和噪声干扰，因此首先需要对信号进行滤波以去除高频噪声和失真。

基带滤波器通常使用低通滤波器来实现。

滤波器的设计需考虑到信号的带宽、失真和抗干扰能力等因素。

2.时钟恢复电路设计：2PSK信号中存在着相位差，因此需要在解调电路中设置时钟恢复电路，以便正确恢复接收到的信号的时钟信息。

时钟恢复电路通常采用锁相环（PLL）或相关器等技术实现。

时钟恢复电路对于解调过程中相位解调的准确性至关重要。

3.相位解调电路设计：相位解调是解调电路中最关键的部分。

相位解调的目标是从接收到的信号中恢复出数字信息。

二进制相移键控调制中使用了两个不同相位的载波信号来表示不同的数字，因此相位解调需要能够区分这两个相位并恢复出原始的数字信息。

相位解调电路通常采用鉴别器或位相锁定环等技术实现。

4.采样电路设计：在解调过程中，需要对解调后的信号进行采样，以恢复出原始的数字信息。

采样电路通常使用模拟-数字转换器（ADC）实现，将模拟信号转换为数字信号。

总结起来，设计2PSK信号的解调电路需要考虑基带滤波器、时钟恢复电路、相位解调电路和采样电路等几个关键部件。

每个部件的设计需要根据具体需求和技术限制进行综合考虑，以实现准确、稳定地将接收到的2PSK信号转换为数字信息的功能。

关于GSM 的调制方式：GSM使用一种称作0.3GMSK的数字调制方式。

0.3表示高斯滤波器带宽与比特率之比。

GMSK调制方式的工作原理及特点GMSK--又称高斯滤波最小移频键控法。

是使用高斯滤波器的连续相位移频键控，它具有比等效的未经滤波的连续相位移频键控信号更窄的频谱。

在GSM系统中，为了满足移动通信对邻信道干扰的严格要求，采用高斯滤波最小移频键调制方式（GMS）K ，该调制方式的调制速率为270833Kbit/sec ，每个时分多址TDMA帧占用一个时隙来发送脉冲簇，其脉冲簇的速率为33. 86Kbs。

它使调制后的频谱主瓣窄、旁瓣衰落快，从而满足GSM系统要求，节省频率资源。

GMSK是一种特殊的数字FM调制方式。

给RF载波频率加上或者减去67.708KHZ表示1和0。

使用两个频率表示1和0的调制技术记作FSK （频移键控）。

在GSM中，数据速率选为270.833kbit/sec ，正好是RF频率偏移的4倍，这样作可以把调制频谱降到最低并提高信道效率。

比特率正好是频率偏移4倍的FSK调制称作MSK（最小频移键控）。

在GSM中，使用高斯预调制滤波器进一步减小调制频谱。

它可以降低频率转换速度，否则快速的频率转换将导致向相邻信道辐射能量。

调制前高斯滤波的最小频移键控简称GMSK基本的工作原理是将基带信号先经过高斯滤波器成形，再进行最小频移键控MSK（Minimun Shift Keying ，简称MSK。

由于成形后的高斯脉冲包络无陡峭边沿，亦无拐点，因此频谱特性优于MSK信号的频谱特性。

GPRS中同样包含GMS啲调制方式关于EDGE勺调制方式：8PSK调制方式的工作原理及特点相对于GPRS技术的单一调制方式GMS（高斯最小频移键控），E-GPRS技术支持两种调制方式：GMSK和8PSK（ 8相相移键控）。

GMSJ在每一个符号（symbol ）调制一个比特，而8PSK在每8PSK符号速率和Burst长度与一个符号（symbol ）上调制了三个比特，提高了数据传输速率GSM一致，保证了空中接口的一致性。

QPSK的基本原理四相相移键控信号简称“QPSK”。

它分为绝对相移和相对相移两种。

由于绝对相移方式存在相位模糊问题，所以在实际中主要采用相对移相方式QDPSK。

它具有一系列独特的优点，目前已经广泛应用于无线通信中，成为现代通信中一种十分重要的调制解调方式。

QPSK是英文Quadrature Phase Shift Keying的缩略语简称，意为正交相移键控，是一种数字调制方式。

在数字信号的调制方式中QPSK四相移键控是目前最常用的一种卫星数字信号调制方式,它具有较高的频谱利用率、较强的抗干扰性、在电路上实现也较为简单。

其星座图如下所示(采用格雷码编码)。

QPSK数字解调QPSK数字解调包括：模数转换、抽取或插值、匹配滤波、时钟和载波恢复等。

在实际的调谐解调电路中，采用的是非相干载波解调，本振信号与发射端的载波信号存在频率偏差和相位抖动，因而解调出来的模拟I、Q基带信号是带有载波误差的信号。

这样的模拟基带信号即使采用定时准确的时钟进行取样判决，得到的数字信号也不是原来发射端的调制信号，误差的积累将导致抽样判决后的误码率增大，因此数字QPSK解调电路要对载波误差进行补偿，减少非相干载波解调带来的影响。

此外，ADC的取样时钟也不是从信号中提取的，当取样时钟与输入的数据不同步时，取样将不在最佳取样时刻进行所得到的取样值的统计信噪比就不是最高，误码率就高，因此，在电路中还需要恢复出一个与输入符号率同步的时钟，来校正固定取样带来的样点误差，并且准确的位定时信息可为数字解调后的信道纠错解码提供正确的时钟。

校正办法是由定时恢复和载波恢复模块通过某种算法产生定时和载波误差，插值或抽取器在定时和载波误差信号的控制下，对A/D转换后的取样值进行抽取或插值滤波，得到信号在最佳取样点的值，不同芯片采用的算法不尽相同，例如可以采用据辅助法(DA)载波相位和定时相位联合估计的最大似然算法。

特性分析四相相移调制是利用载波的四种不同相位差来表征输入的数字信息，是四进制移相键控。

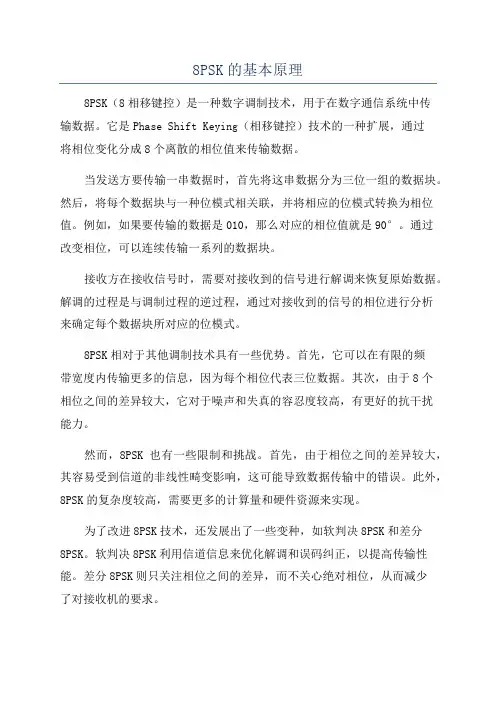

8PSK的基本原理8PSK（8相移键控）是一种数字调制技术，用于在数字通信系统中传输数据。

它是Phase Shift Keying（相移键控）技术的一种扩展，通过将相位变化分成8个离散的相位值来传输数据。

当发送方要传输一串数据时，首先将这串数据分为三位一组的数据块。

然后，将每个数据块与一种位模式相关联，并将相应的位模式转换为相位值。

例如，如果要传输的数据是010，那么对应的相位值就是90°。

通过改变相位，可以连续传输一系列的数据块。

接收方在接收信号时，需要对接收到的信号进行解调来恢复原始数据。

解调的过程是与调制过程的逆过程，通过对接收到的信号的相位进行分析来确定每个数据块所对应的位模式。

8PSK相对于其他调制技术具有一些优势。

首先，它可以在有限的频带宽度内传输更多的信息，因为每个相位代表三位数据。

其次，由于8个相位之间的差异较大，它对于噪声和失真的容忍度较高，有更好的抗干扰能力。

然而，8PSK也有一些限制和挑战。

首先，由于相位之间的差异较大，其容易受到信道的非线性畸变影响，这可能导致数据传输中的错误。

此外，8PSK的复杂度较高，需要更多的计算量和硬件资源来实现。

为了改进8PSK技术，还发展出了一些变种，如软判决8PSK和差分8PSK。

软判决8PSK利用信道信息来优化解调和误码纠正，以提高传输性能。

差分8PSK则只关注相位之间的差异，而不关心绝对相位，从而减少了对接收机的要求。

总结起来，8PSK是一种数字调制技术，通过相位变化将数据转换为相位值来传输。

它可以在有限的频带宽度下传输更多的信息，并具有较好的抗干扰能力。

然而，它也面临着非线性畸变和复杂度高的挑战，因此需要进一步的改进和优化。

ask相移键控的重点知识相移键控是一种调制技术，常用于通信系统中，可以将数字信号转换为模拟信号进行传输。

以下是相移键控的重点知识：1. 基本概念：相移键控（Phase Shift Keying，简称PSK）是一种常用的数字调制技术，通过改变信号的相位来传递数字信息。

基本的相移键控调制方式有二进制相移键控（Binary Phase Shift Keying，BPSK）、四进制相移键控（Quadrature Phase Shift Keying，QPSK）等。

2. 相移角度：相移键控通过改变信号的相位角度来表示数字信息，通常以一定的相位角度来表示二进制的0和1。

BPSK使用0°和180°表示，QPSK使用0°、90°、180°和270°表示。

3. 调制和解调：在发送端，通过使用载波信号对数字信号进行相位调制，将0和1的比特序列映射到相位角度上。

在接收端，通过相位解调将相位角度转换回数字信号。

4. 带宽效率：相位键控调制具有较高的带宽效率，即能够传输更多的比特信息，通常比振幅键控调制和频率键控调制更高效。

5. 抗干扰能力：相位键控调制对于噪声和多径效应具有一定的抗干扰能力，因为只需关注相位的变化，而不受振幅和频率变化的影响。

6. 错误率：相位键控调制在理想情况下可以实现无误码传输，但在实际的通信信道中，由于各种噪声和失真，会导致一定的误码率。

7. 调制索引：调制索引是相位键控的重要参数之一，用于控制载波相位的变化范围。

调制索引越大，每个相位角度之间的差别越大，传输的比特速率越高。

8. 与其他调制方式的比较：相位键控与振幅键控和频率键控相比，具有更高的带宽效率和抗干扰能力，但对于信号功率变化较为敏感。

以上是相移键控的重点知识，包括基本概念、调制和解调过程、带宽效率、抗干扰能力以及与其他调制方式的比较。

《移动通信--BPSK调制与解调》报告《移动通信BPSK 调制与解调》报告在当今的信息时代，移动通信技术的发展日新月异，为人们的生活和工作带来了极大的便利。

其中，BPSK（Binary Phase Shift Keying，二进制相移键控）调制与解调技术作为一种重要的数字通信技术，在移动通信中发挥着关键作用。

一、BPSK 调制的基本原理BPSK 是一种最简单的相移键控方式。

在 BPSK 中，通常用二进制数字“0”和“1”来控制载波的相位。

当数字信号为“0”时，载波的相位为0 度；当数字信号为“1”时，载波的相位为 180 度。

从数学角度来看，假设发送的二进制数字序列为{an}，其中 an 取值为 0 或 1，载波信号为Acos(2πfct)，那么 BPSK 调制后的信号可以表示为：s(t) ＝Acos(2πfct ＋πan)通过这种方式，将数字信息加载到载波信号的相位上，实现了信号的调制。

二、BPSK 调制的实现方式在实际应用中，BPSK 调制可以通过多种方式实现。

一种常见的方法是使用乘法器。

将数字信号与一个正弦载波相乘，得到调制后的信号。

另一种实现方式是基于数字电路，通过逻辑门和计数器等组件来生成 BPSK 调制信号。

这种方式在数字通信系统中应用广泛，具有稳定性高、易于集成等优点。

三、BPSK 解调的基本原理解调是从接收到的已调信号中恢复出原始数字信号的过程。

BPSK的解调通常采用相干解调的方法。

相干解调需要在接收端产生一个与发送端载波同频同相的本地载波。

接收到的 BPSK 信号与本地载波相乘，然后通过低通滤波器滤除高频分量，再进行抽样判决，恢复出原始的数字信号。

四、BPSK 解调的实现过程首先，接收到的信号与本地载波相乘，得到：r(t) ＝ s(t) × cos(2πfct ＋φ)其中，φ 为本地载波与发送端载波的相位差。

经过乘法运算后，得到：r(t) ＝ 05A1 ＋cos(2πfct ＋πan ＋φ 2πfct)＝ 05A1 ＋cos(πan ＋φ)通过低通滤波器后，滤除高频分量，得到：r'（t) ＝ 05A1 ＋cos(πan ＋φ)最后，对 r'（t) 进行抽样判决。

2dpsk 的基本原理2DPSK（二进制差分相移键控）是一种数字调制技术，用于在数字通信系统中将二进制数据转换为相应的相位调制信号。

在2DPSK中，相位的变化表示二进制数据的不同值。

基本原理：2DPSK基于相位差分的概念，其中相位差分代表了二进制数据中的变化。

具体来说，2DPSK使用两个相邻的相位来表示一个比特，其中一个相位表示二进制1，另一个相位表示二进制0。

通过在相继的比特之间进行相位差分，可以使得接收端可以通过对相位的解调和解码来获得原始的二进制数据。

2DPSK的实现过程包括以下几个步骤：1. 编码：将二进制数据转换为相应的相位差分表示。

通常使用差分编码方式，其中使用正向（+）和反向（-）差分表示两个相位。

2. 映射：根据差分编码的结果，将其映射到相应的相位。

通常将正向差分映射到相位0°，将反向差分映射到相位180°。

3. 调制：将映射的相位信号转换为模拟信号，以便在传输介质中传输。

通常使用载波信号来进行调制，其中载波的相位将根据映射的相位信号的变化而变化。

4. 传输：发送调制后的信号通过传输介质传输到接收端。

在传输过程中，信号可能会受到噪声、多径衰落等干扰。

5. 接收：接收端接收到传输的信号后，进行解调和解码操作以获得原始的二进制数据。

在接收端，解调和解码是2DPSK的关键步骤。

解调过程中，接收端通过对接收到的信号进行相位测量，以获得接收信号中的相位变化。

解码过程中，将相位变化转换为对应的二进制数据，通常使用差分解码方式来实现。

2DPSK具有一定的抗干扰性能，因为在解调过程中，接收端可以通过相位差来判断传输信号是否受到干扰。

然而，2DPSK也存在着一些限制，例如相位误差累积、多径干扰等问题，这些问题可能会导致误码率的增加。

总结：2DPSK是一种将二进制数据转换为相位调制信号的数字调制技术。

它基于相位差分的概念，通过映射、调制、传输和接收等步骤实现信号的传输和解调。

2DPSK具有抗干扰性能，但也存在一些限制。

8PSK调制解调原理前言8PSK（8相移键控）是一种数字调制技术，常用于无线通信系统中。

它通过改变载波的相位来表示数字数据，具有较高的频谱效率和抗干扰能力。

本文将详细介绍8PSK调制解调的基本原理，包括信号表示、调制过程、解调过程等。

信号表示在8PSK调制中，每个符号代表3个比特（bit）。

因此，可以使用3个相邻的相位来表示不同的比特组合。

通常使用一个圆形或星形图来表示这些相位。

下图是一个典型的8PSK星座图：在这个星座图中，每个点代表一个特定的相位。

通过改变载波信号的相位，可以选择对应于所需符号的点。

调制过程在8PSK调制中，首先将数字数据分成连续的3比特一组。

然后，根据每组3比特选择对应于星座图中点的相位。

具体步骤如下：1.将数字数据分成连续的3比特一组。

2.根据每组3比特选择对应于星座图中点的相位。

3.将选择的相位转换为载波信号。

这可以通过将相位信息转换为正弦波和余弦波来实现。

根据选择的相位，可以确定正弦波和余弦波的幅度和频率。

4.将正弦波和余弦波进行叠加，形成调制后的信号。

例如，假设要传输一个8PSK调制的数据流”10101011”。

首先将数据分成3比特一组：“101”、“010”和”11”。

然后选择对应于这些组合的星座图中的点。

最后，将所选点的相位转换为载波信号，并叠加形成调制信号。

解调过程在接收端，需要对接收到的8PSK信号进行解调以恢复原始数据。

具体步骤如下：1.接收到调制后的信号。

2.提取接收到的信号中的正弦波和余弦波分量。

3.对提取到的正弦波和余弦波进行采样，并计算每个采样点与星座图中各个点之间的距离（欧氏距离）。

4.根据距离选择最接近星座图上某个点的组合。

5.将选择得到的组合转换为对应的数字数据。

例如，在接收端接收到一个8PSK调制的信号。

首先，提取信号中的正弦波和余弦波分量。

然后对这些分量进行采样，并计算每个采样点与星座图上各个点之间的距离。

根据距离选择最接近星座图上某个点的组合。

ofdm qpsk原理
OFDM（正交频分复用）和QPSK（四相相移键控）是两种不同的数字调制技术，它们各自有不同的原理。

OFDM是一种多载波调制技术，其原理是用多个子载波将整个信道分割成多个子信道，每个子载波在频率上等间隔。

这些子载波信号被调制并相加后同时发送，实现多个信道并行传输信息。

每个符号的频谱只占用信道带宽的1/N，这样可以使各子载波在OFDM符号周期T内保持频谱的正交性。

QPSK是一种数字调制技术，它利用四相相移键控来调制信息。

QPSK通过将每个符号映射为四个相位之一来工作，每个相位代表两个比特的信息。

这种调制方式可以在每个符号中传输更多的信息，从而提高信号传输的效率。

在OFDM-QPSK中，这两种技术结合使用。

通过将QPSK应用于OFDM 的子载波，可以在每个子载波上传输更高阶的数字信号，从而进一步提高数据传输速率和频谱效率。

以上信息仅供参考，如有需要建议查阅专业书籍或咨询专业人士。

实验一码型变换实验一、基本原理在数字通信中, 不使用载波调制装置而直接传送基带信号的系统, 我们称它为基带传输系统,基本结构如图所示。

干扰基带传输系统的基本结构基带信号是代码的一种电表示形式。

在实际的基带传输系统中, 并不是所有的基带电波形都能在信道中传输。

对传输用的基带信号的主要要求有两点:(1对各种代码的要求,期望将原始信息符号编制成适合于传输用的码型; (2 对所选码型的电波形要求, 期望电波形适宜于在信道中传输。

AMI :AMI 码的全称是传号交替反转码。

这是一种将信息代码 0(空号和 1(传号按如下方式进行编码的码:代码的 0仍变换为传输码的 0, 而把代码中的 1交替地变换为传输码的 +1, -1, +1, -1,……。

HDB3:HDB 3码是对 AMI 码的一种改进码,它的全称是三阶高密度双极性码。

其编码规则如下:先检察消息代码(二进制的连 0情况,当没有 4个或 4个以上连 0串时,按照 AMI 码的编码规则对信息代码进行编码; 当出现 4个或 4个以上连 0串时, 则将每 4个连 0小段的第 4个 0变换成与前一非 0符号 (+1或 -1 同极性的符号, 用V 表示 (即 +1记为 +V, -1记为 -V ,为使附加 V 符号后的序列不破坏“极性交替反转”造成的无直流特性,还必须保证相邻 V 符号也应极性交替。

当两个相邻 V 符号之间有奇数个非 0符号时,用取代节“ 000V ” 取代 4连 0信息码; 当两个相邻 V 符号间有偶数个非 0符号时, 用取代节“ B00V ” 取代 4连 0信息码。

CMI :CMI 码是传号反转码的简称,其编码规则为:“ 1”码交替用“ 11”和“ 00”表示; “ 0”码用“ 01”表示。

BPH :BPH 码的全称是数字双相码,又称 Manchester 码,即曼彻斯特码。

它是对每个二进制码分别利用两个具有 2个不同相位的二进制新码去取代的码,编码规则之一是: 0→ 01(零相位的一个周期的方波1→ 10(π相位的一个周期的方波二、实验结果CMIBPHHDB3 AMI三、结果分析各码型波形如上所示, 我们发现许多波形产生了不同程度的畸变, 表现是幅值不是单一的水平线, 而成了曲线。

1第1章 PSK 调制和解调的基本原理回顾我们这里设计的课题（PSK 调制与解调）涉及到两种：2PSK 和2DPSK 1.1 三种数字调制的比较数字调制就是用载波信号的某些离散状态来表征所传送的信号，在接收端也对载波信号的离散调制参量进行检测。

和模拟信号一样，数字调制也有调幅、调频和调相三种基本形式，即有振幅键控（ASK ）、移频键控（FSK ）和移相键控（PSK ）三种基本形式。

如下图所示：图1-1 三种调制方式图各种调制方式的对比分析。

由于噪声干扰的影响最终表现在收方恢复信码时的误码率性能上，所以系统的抗噪声性能可以用系统平均的误码率来表征。

即用各自系统的平均误码率P e 对广义信噪比ε的曲线来表示系统的抗噪声性能。

ε为输入信号每个码元的平均能量与输入噪声的单边功率谱（双边谱的二倍）密度之比，即称广义信噪比。

在此种条件下，可以用相同ε值或相同P e 去比较误码率P e 或ε的大小，从而合理地比较各种键控方式。

（1）ASK 相干解调 P e =1/2erfc[2ε]ε=A 2T/n 0（2）ASK 非相干解调P e ≈[1+πε21].e-ε/2（3）FSK 相干解调P e =1/2erfc[2ε](4)FSK(5)PSK(6)DPSK的意义.令2PSKe0（t）特性为：a也就是说，在一个码元持续时间T s内，e0（t）为：2cosωc t ，概率为Pe0（t）=-cosωc t ，概率为（1-P）即发送二进制0时（a n取+1）e0（t）取0相位；发送二进制符号1时（a n取-1）e0（t）取π相位。

调制可以采用模拟调制的方式产生2PSK，即2PSK信号可通过乘法器来得到。

也可以采用数字键控的方式产生。

调制原理见下：（a）模拟调制(b) 数字键控调制1-3 2PSK调制原理图1.3 2DPSK调制原理相对移相，就是利用载波相位的相对值来传递信息，也就是利用前后码元载波相位的相对变化来传递信息，所以也称为“差分移相”。

相移键控科技名词定义中文名称：相移键控英文名称：phase-shift keying;PSK定义：时间离散的调制信号的每一特征状态都由已调制信号的相位与调制前载波相位之间特定的差来表示的角度调制。

应用学科：通信科技（一级学科）；通信原理与基本技术（二级学科）以上内容由全国科学技术名词审定委员会审定公布相移键控相移键控(PSK)：一种用载波相位表示输入信号信息的调制技术。

移相键控分为绝对移相和相对移相两种。

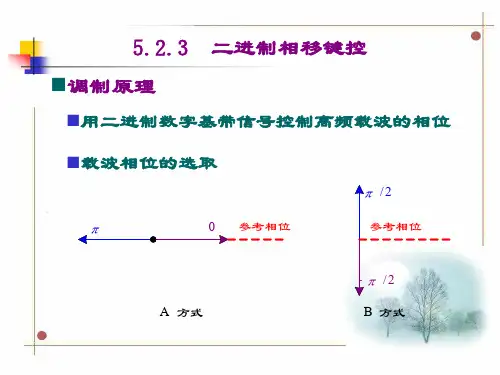

以未调载波的相位作为基准的相位调制叫作绝对移相。

以二进制调相为例，取码元为“1”时，调制后载波与未调载波同相；取码元为“0”时，调制后载波与未调载波反相；“1”和“0”时调制后载波相位差1800。

目录编辑本段基本描述中文：相移键控相移键控常用别名：phase-shiftkeying缩写：PSK来历：phaseshiftkeying相关术语：ASK，FSK，QAM，Modulation在某些调制解调器中用于数据传输的调制系统，在最简单的方式中，二进制调制信号产生0和1。

载波相位来表示信号占和空或者二进制1和0。

对于有线线路上较高的数据传输速率，可能发生4个或8个不同的相移，系统要求在接收机上有精确和稳定的参考相位来分辨所使用的各种相位。

利用不同的连续的相移键控，这个参考相位被按照相位改变而进行的编码数据所取代，并且通过将相位与前面的位进行比较来检测。

[1]编辑本段香农理论根据香农理论，在确定的带宽里面，对于给定的信号SNR其传送的无差错数据速率存在着理论上的极限值，从另一个方面来理解这个理论，可以认为，在特定的数据速率下，信号的带宽和功率（或理解成SNR）可以互相转换，这一理论成功地使用在传播状态极端恶劣的短波段，在这里具有活力的通信方式比快速方式更有实用意义。

PSK就是这一理论的成功应用。

所谓PSK就是根据数字基带信号的两个电平使载波相位在两个不同的数值之间切换的一种相位调制方法。

编辑本段PSK信号相移键控产生PSK信号的两种方法：1、调相法：将基带数字信号（双极性）与载波信号直接相乘的方法；2、选择法：用数字基带信号去对相位相差180度的两个载波进行选择。
