AMPLIFi FX100新手指南40-00-0357-D /support/manuals©2016 Line 6, Inc.请注意：Line 6和AMPLIFi是Line 6, Inc.的商标，在美国和其他国家注册。
保留所有权利。
苹果、Mac、iPod touch、iPhone和iPad是苹果公司在美国和其他国家注册的商标。
App Store是苹果公司的一个服务商标。
苹果公司不对该设备的操作或其是否符合安全和监管标准负责。
iOS是思科公司在美国和其他国家的商标。
蓝牙字样和标识是蓝牙SIG公司的注册商标，Line 6对这些标识的任何使用都是经过许可的。
Android和Google Play是Google, Inc.的商标。
Windows是微软公司的商标，在美国和其他国家注册。
重新定义效果器踏板您的 AMPLIFi® FX100不仅仅是一台落地效果处理器。
这是全新的吉他体验。
您可以用任意支持 Bluetooth®的设备直接在箱头上无缝播放流媒体音乐，是即兴演奏、排练曲目和聆听您音乐库音乐的完美工具。
而 AMPLIFi FX100世界的中心是一款突破性的 iOS 和Android™ 应用程序，它让您以无线方式控制您的吉他设备，自动提供符合您的音乐库，并让您与吉他手的在线社区建立起连接。
请参阅38页上的”AMPLIFi Remote应用程序” .AMPLIFi FX100 特点•高性能落地效果处理器。
•Bluetooth流音频设备（兼容 iOS, Android 和 Mac 或 PC）。
AMPLIFi Remote应用•无线控制和深度编辑吉他套件的每一个功能•自动音色匹配可立即提供符合您的音乐库中所选项目的音色•用 AMPLIFi社区创建、分享、下载和评分无穷多的音色。
•兼容 Apple iPad, iPhone和 iPod touch 设备（运行 iOSv9.0 或更高版本）以及 Android 设备（运行 OS v4.2 或更高版本）。
AMPLIFi放大器，驾驶室和效果的完整名单AMPS清洁：无放大器- 这种模式有没有前置放大器或功放模式。
管仪前置放大器- 这种模式被创造是用于插入来自吉他的压电拾音器或低音输出的解决方案。
它也可以提供一些可口的色调，配有一个标准的电吉他。
随着音12点钟控制，情商是“平”。
6号线 2 Piezacoustic - 这一个是设计有那些新奇的桥梁建于'声'皮卡之一solidbody电气的压电输出工作，因为你不必担心身体摇晃自己用碎片。
该类型的吉他反馈，我们已经熟了这个模型，更多的低中频和低频。
6号线的Variax声- 一个从线6的Variax数码模拟吉他的强大功能是电声乐器的他们的模型。
这些声音都通过全方位监视器或PA最好理解的，由于它们的高频率成分。
这款音箱型号是为了让的Variax的声学模型，通过典型的吉他功放音箱的声音作为全方位地创建。
这可以在方便的时候你正在使用从的Variax声学模型，并通过吉他音箱的扬声器听它来了。
请记住，因为这种模式提供了大量的高频提升（以弥补自然滚降典型的吉他音箱）和超速模型弹木吉他通常不是一个理想的东西，这种模式将有可能出现较软比大多数同胞。
如果你需要更大的增益，驱动器旋钮，可以用来添加一些前置放大管。
1987爵士清洁- 基于*一个Roland®JC-120，认识了刺耳的干净的声音和内置的立体声合唱晶体管放大器。
6号线21世纪清洁- 要创建这款音箱型号，我们基本上是嫁接JC120（罗兰流行的“爵士合唱”固态组合）的前置放大器和音栈到经典Marshall®JTM-45管头的功放和变压器，从而使你的清晰和明确的前端典型的固态放大器，但有丰富的，满足胆机风格咬你把它上升。
6号线超洁- 忘了你知道如何清洁或有多亮吉他放大器可以去什么。
6号线超净越走越远，增添了不少的亮度。
虽然这种模式肯定是干净的，它有两个其他有趣的招数了它的袖子以及：设置驱动器旋钮在最大给人一种真正打破“小放10将死”的声音。
BT100 BASS AMPLIFIER USER’S GUIDEIntroduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3The Front Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . .4,5The Rear Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5Some Suggested Settings . . . . . . . . . . . . . . . . . . . . . .6System Block Diagram . . . . . . . . . . . . . . . . . . . . . . . .7Technical Specifications . . . . . . . . . . . . . . . .back cover2Congratulations!You are now the proud owner of the Crate BT100 Bass Amplifier. The BT100 features two different channels: a distortion channel, featuring Crate’s exclusive Shape control for quick and easy access to the tone you need, and a clean channel with a four-band rotary EQ. Another unique and valuable feature of this amplifier is the Octave control. This feature electronically creates a second signal that is one octave lower than the original signal. An active electronic tuner, conveniently located on top of the amplifier, allows you to get in tune and stay in tune “on the fly.” The Mute switch allows you to tune in silence without changing the channel Level controls. A built-in Limiter keeps your sound clean even at full output power levels, and front panel jacks are provided for connecting a CD player and a pair of headphones, thereby optimizing your practice time.Like all Crate products, your BT100 is designed by musicians and built using only the best components. Extensive testing at the hands (and ears) of skilled technicians and musi-cians insures you that this amplifier is the absolute best it can be.In order to get the most out of your new bass amp, we urge you to check out the infor-mation in this manual before you begin playing.And thank you for choosing Crate.Declaration Of Conformity#34, Effective 01-01-2001Manufacturer’s Name:SLM ElectronicsProduction Facility:1901 Congressional Drive, St. Louis, MO 63146, USAProduction Facility:700 Hwy 202 W, Yellville, AR 72687, USAShipping Facility:1400 Ferguson Ave., St. Louis, MO 63133, USAOffice Facility:1400 Ferguson Ave., St. Louis, MO 63133, USAProduct Type:Audio AmplifierComplies with the following Standards:Safety:EN60065, E60065, C22.2, UL6500 and/or UL813EMC:Directive 89/336/EEC, EN55103, EN55013, EN61000,and/or FCC 47CFR 15B clASupplementary information provided by:SLM Electronics - R & D Engineering1901 Congressional Drive, St Louis, MO 63146, USATel.: 314-569-0141, Fax: 314-569-0175341. INPUT:Use this 1/4” jack to connect your bass to the amplifier by means of a shielded instrument cable.2. -15dB/0dB:Use this switch to match the output signal level of your instrument to the amplifier. If your instru-ment has standard pickups, setting the switch to the 0dB position (switch in the out position) should yield the best results. If your bass has active electronics or high output pickups, set the switch to the -15dB position (switch depressed).3. MUTE:This switch, when depressed, interrupts the signal prior to the power amplifier, allowing you to tune your instrument in silence.4. GAIN:Use this control to adjust the amount of distortion for the Distortion channel. As you rotate the control clockwise the amount of distortion increases.NOTE:The BT100 employs an internal noise gate on the Distortion channel to keep residual noise to a minimum.The Clean channel’s Level control (#8) must be turned up above “0” in order for the noise gate to trigger proper-ly. The Gain control (#4) and input signal level also affect the noise gate.5. SHAPE:Use this control to adjust the tone of the Distortion channel, from a studio “V”-shaped tone to a more “live,” more present sound.6. LEVEL:Use this control to adjust the output level of the Distortion channel.7. CHANNEL SWITCH:Use this switch to select either channel. With the switch in the out position, the Clean channel is selected. When the switch is depressed, the Distortion channel is selected. The adjacent LED illumi-nates when the Distortion channel is selected. NOTE:When using a footswitch: when this switch is depressed,the footswitch switches between the Distortion channel and the Clean channel; when this button is in the out posi-tion, the Clean channel is always active, and the footswitch turns the Distortion channel on and off, allowing you a blend of both channels.8. LEVEL:Use this control to adjust the output level of the Clean channel, and as part of the Octave level control (see #13).9. LOW:Use this control to adjust the low frequency output of the Clean channel.10. LOW MID:Use this control to adjust the lower-midrange frequency output of the Clean channel.11. HIGH MID:Use this control to adjust the upper-midrange frequency output of the Clean channel.12. HIGH:Use this control to adjust the high frequency output of the Clean channel.13. OCTAVE:The BT100 features internal circuitry which creates a second signal which is one octave lower than the input signal. Use this control in conjunction with the Clean channel’s Level control (#8) to adjust the level of the octave signal.14. MASTER:Use this control to adjust the overall output level of the amplifier.15. LIMIT LED:This LED illuminates when the internal limiting circuit is active. Occasional flashing during play-ing is normal. If the Limit LED remains illuminated, reduce the output level of the amplifier until the LED flashes.16. CD INPUT:Use these RCA jacks to connect the line level (or headphones) output of a CD player, tape deck or rhythm machine to the amplifier. The signal level from these jacks is adjusted by the Master control (#14). If the signal from the source connected to these jacks is too strong, use the output level control on the source to adjust the signal to obtain the proper level for a good mix.17. HEADPHONES:Use this jack to listen to the amplifier through a pair of stereo headphones. The internal speaker is disconnected when the headphones jack is used. To avoid possible damage to your hearing, do not use headphones for extended periods of time at extremely loud listening levels.The Front Panel:518. POWER:Use this switch to turn the amplifier on and off. The adjacent LED illuminates when the amplifier is turned on.19. ELECTRONIC TUNER (top panel, not shown):This active electronic tuner is on whenever the amplifier is turned on, allowing you constant, “real-time” tuning. The tuner is fully chromatic – use the flat and sharp indica-tors until the LED between them illuminates, indicating proper tuning.The Rear Panel:20. AC LINE CORD (not shown):The grounded power cord should only be plugged into a grounded power out-let that meets all applicable electrical codes and is compatible with the voltage, power, and frequency require-ments stated on the rear panel. Do not attempt to defeat the safety ground connection.21. EXTERNAL SPEAKER:Use this jack to connect the amplifier to an external speaker cabinet. This jack is wired in series with the internal speaker, which remains active when this jack is used. A 4 ohm external speaker cabinet is recommended.22. FOOTSWITCH:Connect a two-button footswitch (such as the Crate CFS-2) here for remote control of the channel selection/“blend” (see #7) and octave on/off. (When the Channel Switch [#7] is depressed, the footswitch switches between the Clean channel and the Distortion channel; when the switch is in the out position, the Clean channel is always active, and the footswitch turns the Distortion channel on and off, allowing you a blend of both channels.)23. EFFECTS LOOP SEND:Use this jack to connect an external signal processor to the amplifier by means of a shielded signal cable. Connect the other end of this cable to the input jack of the external processor.24. EFFECTS LOOP RETURN:Use this jack to connect an external signal processor to the amplifier by means of a shielded signal cable. Connect the other end of this cable to the output jack of the external processor.25. BALANCED LINE OUT:Use this XLR jack to send a balanced line level signal to an external power amplifi-er, mixing board, or recording console.26. PRE/POST:Use this switch to determine whether the Balanced Line Out signal is Post-EQ (switch depressed)or Pre-EQ (switch in the out position).27. GROUND LIFT:This switch, when depressed, lifts the ground connection at the Balanced Line Out jack (#25).This may help reduce hum in the Balanced Line Out signal.28. VOLUME: Use this control to adjust the signal level at the Balanced Line Out jack (#25).POSTGND67BUFFEREQNOISE GATETUNERA BC D EF GSHAPEOCTAVEBALANCED EFFECTS BLENDEXTERNAL SENDPHONESPOWER SPEAKERATTENUATORRETURN SWITCHING CIRCUITRYBT100 Technical Specifications:Specifications subject to change without notice©2003 ST. LOUIS MUSIC, 1400 FERGUSON, ST. LOUIS, MO. 6313347-673-01 • 012904。
Line6 jm4 looper 吉他效果器简易说明书JM-4特点：支撑轨迹：71首歌曲循环和81鼓循环（由T empo排列），共有152个预录音轨。
录制时间：最长33分钟。
36个用户可编程预设位置：（Bank 01-09，ABCD）。
艺术家/歌曲预设位置不能被覆盖，但可以修改和保存到任何36个用户预设位置。
输入：6.5乐器插孔（电吉他，电贝斯），XLR麦克风插孔（无幻想电源），CD / MP3播放器3.5立体声插孔，6.5辅助插孔（木吉他等）。
输出：6.5不平衡线路输出（吉他音箱）；3.5耳机输出；6.5立体声线路输出（调音台）。
产品尺寸：12.5" （L）×7.5" （宽）×3.25" （D）重量：4.1磅。
电源适配器：9V AC，2000mA，内孔2.5mm直径。
SD存储卡：FAT 16,16位Mono / 44.1K .wav文件，最大容量2 GB。
出厂复位：按住设置/音调按钮5-8秒钟，打开本机电源。
后面板1、吉他-在这里插入你的吉他，吉他输入具有专用放大器和FX效果处理。
2、rim旋钮，调整麦克风增益。
3、麦克风输入- 连接麦克风XLR输入。
MIC输入有自己独立的均衡器，混响，延迟和压缩通道处理。
4、AUX输入- 这6.5输入可以使用第二吉他，话筒甚至任何其他音频来源。
您还可以选择此输入是否进行效果处理（延时和压缩）。
5、CD/MP3播放输入-插入您最喜爱的音乐或鼓机。
6、输出到音箱- 使用此输出用于连接您的JM4至吉他音箱功率放大器。
7、耳机插口 -使用3.5耳机插头。
7、输出主音量开关- 可以控制到功率放大器的输出和立体声线路的输出。
8、立体声线路输出- 连接JM4到调音台或其他线路输入设备。
9、SD卡插槽- 可以使用标准的SD卡，注册2GB的容量，存储JM4录音或拷贝电脑歌曲（wav 单声道格式）、以及下载的固件升级您的JM4。
LINE6 POD XT LIVE 中文说明书LINE6_POD_XT中文说明书? 当EDIT(编辑)，SAVE(储存)或TUNER(调音器)亮着，“SELECT”(选择)表示选择页面。
? 如没有，“SELECT”则用作通道记忆。
? COMP(压缩)，STOMP(单块效果器)，MOD(模式)和DELAY(延时)灯亮着时，代表效果正在使用? CAB/A.I.R.亮着时表示正独立使用音箱效果? 重复按两下各效果按钮，便会进入它们的编辑页面1. 功放设定2. A.I.R. 设定3. 压缩器及门限设定4. 单块效果选择及设定5. 模式选择及设定6. 模式设定(第2页)7. 延时选择及设定8. 延时设定(第2页)9. 混响选择及设定10. 哇音及音量设定11. 修改效果及延时速度设定1. 储存音色到通道记忆2. 储存个人的功放模式3. 储存个人的效果设定4. 重設厂方设定的单独通道5. 重設厂方设定6. MIDI传送1. 调音器2. 您连接了什幺?3. 显示缩写4. MIDI5. PODxt软件版本功放模式0 BYPASS (旁通模式)1 TUBE PREAMP 电子管功放前级2 LINE 6 CLEAN LINE 6 21世纪干琴声3 LINE 6 JTS-45 LINE 6厂家设计4 LINE 6 CLASS A LINE 6厂家设计5. LINE 6 MOOD LINE 6厂家设计6 SPINAL PUPPET LINE 6厂家设计7 LINE 6 CHEM X LINE 6 厂家设计8 LINE 6 INSANE WAY TOO MANY HOURS OF SHEDDING9 LINE 6 ACO 2 LINE 6 箱琴模拟10 ZEN MASTER BUDDA TWINMASTER 2x12音箱11 SMALL TWEED ’53 芬达DELUXE12 TWEED B-MAN ‘58芬达BASSMAN13 TINY TWEED ’60 TWEED芬达CHAMP14 BLACKFACE LUX ‘65芬达BLACKFACE TWIN15 DOUBLE VERB ‘64芬达DELUXE REVERB16 TWO-TONE GRETSCH 615617 HIWAY TOO HIWAII CUSTOM TOO18 PLEXI 45 ’65 马歇尔 JTM-4519 PLEXI LEAD ’68马歇尔‘PLEXI’ SUPER LEAD20 PLEXI JUMP LEAD JUMPERED马歇尔SUPER LEAD21 PLEXI VARIAC VARIAC’D马歇尔SUPER LEAD22 BRIT J-800 马歇尔JCM80023 BRIT JM PRE 马歇尔JMP-1 前级功放24 MATCH CHIE F ’96 MATCHLESS CHIEFTAIN25 MATCH D-30 MATCHLESS DC-3026 RECTO DUAL 2001 MESA BOOGIE DUAL RECTIFIER27 CALI CRUNCH ’85 MESA BOOGIE MARK IIC+28 JAZZ CLEAN ’87 罗兰JC-12029 SOLO 100 SOLDANO SLO-100 HEAD30 SUPER 0 SUPRO S661631 CLASS A-15 ’60 VOX A C-1532 CLASS A-30 TB ’67 VOX AC-30 TOP箱体模式0 NO CAB 无1 1X6 SUPER 0 SUPRO S66162 1X8 TWEED ’60 TWEED芬达CHAMP3 1X10 GIBTONE GIBSON EXPLORER4 1X10 G-BRAND GRETSCH5 1X12 LINE6 LINE 6 ORIGINAL6 1X12 TWEED ’53 芬达 DELUXE REVERB7 1X12 BLACKFACE ’65 芬达 DELUXE REVERB8 1X12 CLASS A VOX AC-15 W/GRAYBELLS9 2X2 MINI T 芬达 MINI TWIN10 2X12 LINE 6 LINE 6 ORIGINAL11 2X12 BLACKFACE ’65 芬达BLACKFACE TWIN12 2X12 MATCH ’96 MATCHLESS CHIEFTAIN13 2X12 JAZZ 罗兰 JC-12014 2X12 CLASS A VOX AC-30 TB15 4X10 LINE 6 LINE 6厂家设计16 4X10 TWEED ‘58芬达BASSMAN17 4X12 LINE 6 LINE 6厂家设计18 4X12 GREEN 20’S 马歇尔带GREENBACK 20’S19 4X12 GREEN 25’S 马歇尔带GREENBACK 25’S20 4X12 BRIT T75 马歇尔带GR-T75’S21 4X12 BRIT V30’S 马歇尔带VINTAGE 30’S22 4X12 RECTO 马歇尔带CUSTOM CLESTIONS机身编号可于PODxt背板上找到，这号码会在(21)部用上，请先记下以备将来使用。

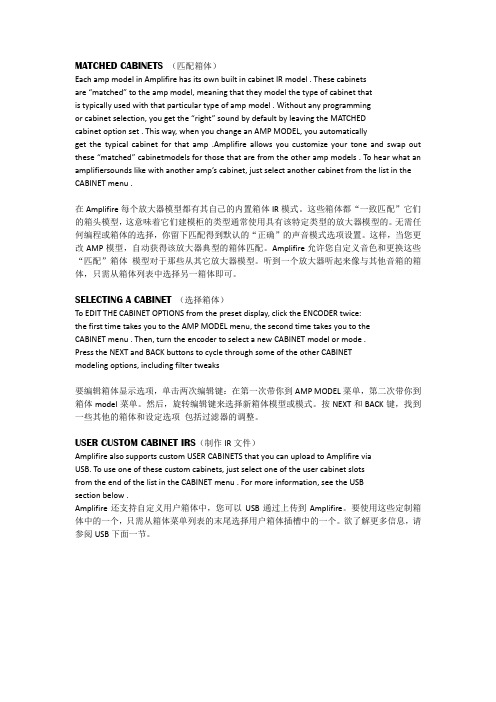

MATCHED CABINETS （匹配箱体）Each amp model in Amplifire has its own built in cabinet IR model . These cabinetsare “matched” to the amp model, meaning that they model the type of cabinet thatis typically used with that particular type of amp model . Without any programmingor cabinet selection, you get the “right” sound by default by leaving the MATCHEDcabinet option set . This way, when you change an AMP MODEL, you automaticallyget the typical cabinet for that amp .Amplifire allows you customize your tone and swap out these “matched” cabinetmodels for those that are from the other amp models . To hear what an amplifiersounds like with another amp’s cabinet, just select another cabinet f rom the list in the CABINET menu .在Amplifire每个放大器模型都有其自己的内置箱体IR模式。
这些箱体都“一致匹配”它们的箱头模型，这意味着它们建模柜的类型通常使用具有该特定类型的放大器模型的。
无需任何编程或箱体的选择，你留下匹配得到默认的“正确”的声音模式选项设置。
电吉他效果器电吉他效果器扫盲贴所谓效果器，顾名思义，给音色施加effect(效果、影响)，不仅是电吉他，许多乐器、合唱等都使用它，当您听到的音乐，基本上都上经过加工而制成的。
而不经过加工的音乐(no,effector)就给人一种美中不足的感觉。
可以说效果器在音乐的构成中，已经是必不可少的了。
在此，就电吉他所使用的代表性的效果器作一解说。
作为有效地使用效果器的入门指南，希望能制出优质音响的同时，能把这作为研究效果器在其他乐器中的使用方法，在构成音乐全体中效果器的理想状态等方面问题的第一步。
吉他演奏如果只能弹奏的话，是不能称为合格的。
弹奏曲子、乐句时，必须能迅速定出与弹奏本人的个性相适合的音色来。
如果音色、音量错了，好好的乐句就成了毫无意义的东西，又破坏了它的协调性(统一性)。
1(失真效果器(Distortion)在许多的电器中，在“摇滚”的世界中，被许许多多的人所使用，使用度最多的就是失真器。
在想与不失真的清晰的音作对比时，在音量某种程度被限制的情况下，想发出失真音时，失真器就成为相当便利的东西。
使输入的信号故意失真是失真器的基本构造。
失真的操纵，通常是通过调节失真度的、使音色变化的TONE及对TONE情况进行调整的LEVEL这三个装置进行的。
失真器，即使通过吉他本身的音量调节，其失真方法还是有变化的。
吉他的音量如果是10的话，是最失真的，慢慢地旋低音量失真就慢慢地小下去。
而且，音量极度下降的同时就接近原音。
因此，如果使用这个的话，就能够用一种把音箱置于最大音量位置进行演奏时一样的感觉来演奏。
对于在重摇滚中，想使用象marshall似的音箱的人来说，我还是奉劝各位通过这种失真器来进吉他音量的控制。
2(Over Drive过载效果器基本上是属于失真器系统的效果器，但其轻微的失真音是它的魅力所在，与原本的失真器还是有不同之处。
有一个明显区别，它们只是通过音色上的差别来区分。
失真器的音色倾向于重摇滚的较粗糙的失真法，而Over Drive则是比较前者来得细腻得多也悦耳的多的失真法。
.1.1.1.输入输入输入输入&&&&输出模式输出模式输出模式输出模式在正式用之前，首先明确自己的输出和输入模式。
输入：吉他接GuitarIn接口。
表情踏板左侧的“normal/pad”开关，用来设定输入模式，理论上PAD用于接主动拾音器的吉他或吉他后面串有单块的情况；NORMAL用于接被动拾音器的吉他，但也可以根据自己的喜好来设定，此处没有严格要求。
输出：长按VIEW键进入系统设定菜单，用左右导航键翻页，翻到OUTPUT那页，钮1选择输出方式，依次是：调音台/耳机、一体箱面板接口、分体箱面板接口、一体箱后级接口、分体箱后级接口。
“调音台/耳机”用于接耳机或者进调音台录音或者进调音台然后通过舞台箱扩音的情况，同时表情踏板左侧的“AMP/LINE”开关拨到“LINE”。
使用耳机要通过专用的耳机接口输出；实用外部调音台要通过XLR线输出，此时表情踏板左侧的LIFT/GROUND 开关用来选择是否接地；“一体箱面板接口”用于输出到一体音箱面板上的INPUT接口；“分体箱面板接口”用于输出到分体音箱面板上的INPUT接口；“一体箱后级接口”用于输出到一体音箱的后级接口（不同于FXLOOP的RETURN接口）；“分体箱后级接口”用于输出到分体音箱的后级接口（不同于FXLOOP的RETURN接口）。
除“调音台/耳机”之外，其他输出模式均要将表情踏板左侧的“AMP/LINE”开关拨到“LINE”档位；除“调音台/耳机”之外，其他输出模式均有高频、低频和响应峰值频段调节，可以弥补和修正改变输出设备后音色产生的不可避免的差异。
除“调音台/耳机”之外，其他输出模式均通过效果器的OUTPUT输出。
2.2.2.2.视图视图视图视图VIEW键切换试图，一共有三种视图：信号链视图、性能视图、大字视图。
调音色的时候我们切换到信号链视图，此视图中将显示当前音色标号、音色名称、信号链中模块的分布和排列顺序、三角型光标和光标所在模块的信息。
AUDIO TEST & MEASUREMENT SOLUTIONS FLEXUS FX100AUDIO ANALYZERpackage ListFLEXUS FX100 Audio Analyzer•Mains cable•USB cable•FLEXUS CD (PC software and product information)•Calibration certificate•This quick guide•OpeRating cOnditiOns &safety adviceRequired mains power: 90 - 264 VAC / 47 - 63Hz.•Maximum voltage at analog inputs: 200Vp.•Do not apply AC voltages to analog outputs.•Environmental conditions•Operating: 5°C to 45°C / 90% RH non-condensing.•Storage: -20°C to 80°C / 90% RH non-condensing.•Y ou may stack up to four FLEXUS units.•Keep front panel ventilation inlet holes open.•For detailed specifications see /flexus•MaintenanceThere are no serviceable parts inside.•Clean surface with a dry cleaning cloth. Y ou may use a mild cleaning •agent if required.QUICK GUIDEt ype apush & t urn Operating grab Handlet ype a t ype B Balanced OutconnectionintROdUctiOnMake yourself familiar with the connections, controls and elements of your FLEXUS audio analyzer.staRt Of OpeRatiOn1.Unpack items.2.Install software.•Insert FLEXUS CD into the CD drive of your PC.•Open CD drive folder and double-click on setup.exe.•Follow installation instructions.3.Connect FLEXUS to mains power.4.Connect FLEXUS and PC with USB cable, using theUSB-B connector.5.Launch FX-Control.6.FX-Control will start with a default measurement project7.For further information on how to operate FX-Control, please use theonline help via the “F1” key.HOW tO ...Operate the fX 100 front panelThe FX100 can be operated with the Push&Turnwheel on the front panel. It allows navigatingthrough a menu system.•By turning the wheel, the highlighted activeitem can be changed.•By pressing on a active item, the functional-ity gets active.perform a firmware upgradeIf there is a new firmware available, FX-Control willnotify you upon startup.•Confirm and download the *fxu file to theroot folder of an USB memory stick.•Plug the USB memory stick into one of theUSB Type-A connectors of your FLEXUSunit.• SYSTEM→=VERSelect the FLEXUS menu→FW-UPDATE•Select the stored fxu file from the list.•The firmware upgrade will proceed automatically. This may take up to a few minutes. Do not switch off the unit during the firmware upgrade process.nti audio agIm alten Riet 1029494 SchaanLiechtenstein / Europe Phone: +423 239 60 60Fax: +423 239 60 89******************nti americas inc.P .O. Box 231027Tigard, Oregon97281, United States Phone: +1 503 684 7050Fax: +1 503 684 7051**********************nti chinaRoom 722, 7F , Building 6-3A,No 1388, Bin He Rd.215000 SuzhouPhone: +86 512 6802 0075Fax: +86 512 6802 0097*******************nti JapanRyogokusakamoto Bldg.1-8-4 Ryogoku130-0026 Sumida-ku, Tokyo Phone: +81 3 3634 6110Fax: +81 3 3634 6160*******************set the fLeXUs date and timeSelect the FLEXUS menu • SYSTEM → =TIME Set the correct date and time.• configure the headphone outputcontent:MONITOR (the unfiltered analyzer input sig-• nal).PURESOUND (the bandlimited PureSound • analysis input filter).source:The analyzer channel number routed to the • headphone output.volume :Controls the volume from 0% to 100%•get further information and supportRegister your FX100 under for product news, firmware and soft-• ware updates.Consult the FX100 user manual on the FLEXUS CD.• Contact your local NTi Audio partner for technical support.• perform a system checkNavigate through the FLEXUS menus to • SYSTEM → =TSTThe system will perform a few basic tests and return • PASSED or FAILEDdetermine the calibration due dateNavigate through the FLEXUS menus to • SYSTEM → ?CALThe system will display the last calibration date, and the next calibration due date.•。
使用说明书- 1 -AMPLIFi主要特点：声明：AMPLIFi FX100吉他效果器与AMPLIFi75/150吉他音箱APP操作一致1.蓝牙连接功能AMPLIFi FX100可以直接连接你的蓝牙设备，无论电脑和手机，只要有蓝牙功能就可以连接AMPLIFi FX100并播放音乐。
你就可以一边弹吉他，一边与你的“虚拟乐队”排练了！（兼容iOS、Android、Mac 与 PC）2.云端音色共享社区借助全球的音色共享社区（cloud）功能，可上传、下载、储存与共享音色，并给别人的音色打分。
最重要的是它支持中文命名的音色，使你可在中国找到大师的音色，甚至找到全球的音色并下载给自己用。
想想你之前很久都调不出来的音色，现在它已难不倒你了！3.音色搜索功能一旦播放音乐库上的歌曲，AMPLIFi APP就会自动进行相关音色搜索；或者输入你想要搜索的歌曲名称，系统将会自动识别与歌曲最接近的吉他音色。
甚至输入大师的名字，系统将会为您全球搜索。
AMPLIFi能让你与大师更近一些，搜索后音色可直接下载并保存使用，这非常有利于吉他音色模仿学习。
你甚至可以在原音色基础上再进行调节，使它转变为自己喜欢的音色。
4.AMPLIFi Remote APP控制（在App Store免费下载）安装AMPLIFi APP后，注册后便可直接在APP上进行音色调节。
支持iOS 7系统连接设备包括iPod touch (5代), iPhone 5s, iPhone 5c, iPhone 4s, iPhone 4, iPad Air, iPad (2、3、4代)、iPad mini和iPad mini 2。
AMPLIFi APP拥有漂亮的画面、强大的 DSP，它可以同时运行8个效果器，并且可细调每个参数。
5.融合英美经典吉他箱音色APP软件支持8个效果器同时使用，并且随时可以调换效果器的连接顺序！它带有200个功放箱体，单块和周边效果器。
它融合了20世纪到21世纪，从晶体管到电子管，从英国到美国、融汇全球最经典的吉他箱体。
通过APP可使用并保存备份无数的音色。
- 2 -Line 6 AMPLIFi吉他音箱、效果器系列使用教程第一集《连接设备篇》（1）下载APP（AMPLIFi Remote APP）：①用iPad或手机打开App store，搜索AMPLIFi即可找到该应用②下载后就可以安装啦~下面是安装后的APP页面：③首次登录需注册，点击来创建一个新Line 6账户友情提示：1. 用户名必须英文字母开头，如：L吉他发烧者2. 用户名至少4位3. 用户名支持中文命名哦注册成功，登陆后即可进行蓝牙连接（2）蓝牙连接：①打开设备上的蓝牙，使其闪烁②打开iPhone或iPad的蓝牙设置，连接配对设备（吉他效果器AMPLIFi FX100或吉他音箱AMPLIFi75/150）- 3 -（3）功能面板介绍：：音乐库（打开音乐库播放音乐即可自动进行音色搜索）：我的音色（用户的音色库）：音色搜索（打开音色搜索界面，输入歌曲名或乐手等关键字点击搜索即可）：配对的蓝牙设备（可与AMPLIFi 75/150、以及AMPLIFi FX100配对）：音色编辑器（进入Editor来编辑音色）：调音器（连接设备后才可以使用调音器）：音量调节（分为吉他与总输出音量调节，红色为总音量，白色为吉他音量）：返回主菜单（从任意界面返回主菜单）：退出登录（退出登录或者更换账号）：关于AMPLIFi Remote（AMPLIFi Remote APP版本等信息）：设备升级（同步升级LINE 6设备最新的官方版本）：选择设备：自动音色加载（打开灯可开启）：隐藏不在设备上的歌曲- 4 -Line 6 AMPLIFi吉他音箱、效果器系列使用教程第二集《搜索音色篇》你有没有一度觉得Slash大师的音色很牛逼，可是一直都调不出那个音色；你有没有经常在乐队排练室花费了半天还是调不出理想的音色，最后你的鼓手、贝斯手还有主唱开始不耐其烦，开始埋怨，开始吸烟．．．．．．．现在再也不用担心调音色的问题了！借助ＡＭＰＬＩＦｉＲｅｍｏｔｅＡＰＰ的音色搜索功能，全球大师的音色你在一瞬间就触手可及！方法一：通过ＴｏｎｅＳｅａｒｃｈ搜索音色（１）在主菜单栏中打开（２）在音色搜索界面输入乐手、歌曲等信息（此处输入Beyond）- 5 -（３）点击，即可显示音色搜索结果方法二：在音乐库中搜索音色（１）打开主界面音乐库（２）进入Playing页面（３）播放音乐即可自动搜索相关音色（正在播放音乐中，右面板显示正在搜索相关音色）- 6 -搜索出来的音色：（可以选择任意一个音色进行试奏）（附上专辑视频链接）- 7 -Line 6 AMPLIFi吉他音箱、效果器系列使用教程第三集《调节音色篇》在第二集分享了如何搜索出音色，这一集讲解如何调节音色方法一：调节搜索出来的音色搜索出音色如下图：（１）对试奏的音色进行调节（这里可根据推荐星级来选择自己觉得不错的音色）（如果你觉得那个音色不是很完美，那么点击该音色右边的，进行音色编辑）除了第一个方法进行调音色，以下完全是调节ＤＩＹ的音色的方法方法二：进入Editor效果器编辑界面调节音色- 8 -（１）点击主界面的Editor即可调音色（２）效果器种类讲解：（支持8个效果器同时使用，通过手指拖动即可改变效果器的顺序）①Gate：噪音门- 9 -②Wah：哇音（可选择不同类型的哇音踏板）③Stomp：单块效果器- 10 -④Amp/Cab：吉他功放/箱体（带有200个功放箱体、单块、以及周边效果器，融合了20世纪到21世纪，晶体管到电子管、英国、美国最经典的吉他箱体，通过APP可使用无数的音色）音箱的类型分为四种：清音、美式（吉他箱）、英式（吉他箱）、高增益（在上图单击Type可进入下图选择箱体）⑤Comp：压缩调节⑥EQ：均衡调节⑦Vol：音量⑧Mod：调制类效果器⑨Delay：延迟类效果器Delay延迟类效果器界面中点击Type可返回以下界面（Stomp类效果器界面亦可点击Type返回以下界面）⑩Reverb：混响类效果器（３）8个效果器通过手指拖动来改变效果器的顺序，以下为VOL移动时的截图显示：以上就是进入调节音色的两种方法。
Line 6 AMPLIFi吉他音箱、效果器系列使用教程第四集《保存与发布音色篇》学完第二集后，当你调完音色后，是时候把它保存下来了。
１．保存音色：（１）点击进入保存音色页面（输入歌曲、音色类型等资料）（３）点击Save Tone：Save to My Tones直接保存到我的音色或者点击Save As重命名后保存２．发布音色：（１）点击Share发布共享音色发布到Line 6云端、Tweet音色或Facebook Timeline（２）保存到My Tones后的音色显示(在My Tones中打开)：Line 6 AMPLIFi吉他音箱、效果器系列使用教程第五集《音色保存至硬件篇》为了方便演出，一首歌几个调好的音色最好要放在同一组，这样能减少你演出时出错的几率。
以下将介绍如何将音色保存至硬件（效果器／音箱）中：（以下为保存到效果器的操作，音箱操作一致）方法一：把音色库（ＭｙＴｏｎｅｓ）的音色保存至硬件中（１）在我的音色库里挑选自己想要保存到效果器中的音色（２）点击Save to Hardware进入效果器音色库，点击你要保存的位置，音色即可保存到效果器中（此图选择位置为Bank 1D）（３）选定位置后即刻会覆盖之前的音色，最后点击“Done”保存音色在第一组D的位置里画圈处提示你音色已经保存在０１Ｄ位置上啦～～方法二：通过效果器进行音色顺序调换：（１）长按ABCD其中一个脚踏开关3秒（此时A-D同时亮起，若无操作将5秒恢复原状）（２）选择你要保存的目标组别位置（第几组，以及ABCD的位置）（３）确定按下即完成音色的保存友情提醒：以上两项的保存操作将覆盖你挑选位置原来的音色，效果器的第二十五组为空白音色组，你可先将音色备份到我的音色库中或放至第25组空白音色中，再通过APP来调整音色位置，便不会丢失之前喜欢的音色啦～～方法三：通过效果器音色库进行顺序调换：（１）打开主界面的进入效果器音色库，点击Edit进入音色顺序编辑（２）把要调整位置的音色拖动到自己想要的位置（如图把Bank1D拖动到Bank2B中）（３）点击Done完成顺序调整（４）结果如下：Line 6 AMPLIFi吉他音箱、效果器系列使用教程第六集《补充篇》１.调音器在主界面中点击进入调音器模式：（左边显示红色则音高偏低，右边显示红色则音高偏高，显示只有中间绿色表示音高已经校准）音高偏低校准后的音高２.音量调节点击主界面的进入音量调节界面音量调节可控制两个参数：①Guitar：吉他音量（白色）②Overall：总音量（红色）３.设备升级与恢复出厂设置设备升级：AMPLIFi公司会不定期进行设备的更新升级打开APP主界面的，然后点击即可检查并更新升级最新版本的硬件。
设备更新中：AMPLIFi 75/150音箱更新前只有一组--4个音色显示在APP中。
更新后，AMPLIFi 75/150在APP中显示音色组增加到25组--共100个音色！这对于练习演出音色量绝对够用了。
期待LINE 6公司带给我们更多惊喜的更新！更新后的音色组恢复出厂设置：在未通电下，同时长按音量旋钮与TAP按钮并保持，然后打开设备开关即可恢复出厂设置。
４.附录：AMPLIFi FX100面板５.附录：AMPLIFi 75/150面板６.附录：AMPLIFi FX100音色表（注：第25组音色为用户组音色：User1、2、3、4）AMPLIFi FX100吉他效果器出厂音色表。
