直流系统运行规程（修编）批准：韩木植审核：胡德聪校核：肖云莲编写：曹贵书二00八年九月第一章蓄电池及可控硅整流设备技术参数国电大寨水力发电厂直流电压等级分为220伏（控制电压）、240伏（合闸电压）和48伏（信号电压）三种。
220伏和240伏由两组免维护电池和两组可控硅智能充电装置供给，220伏蓄电池每组由110只电池组成。
48伏由两组可控硅智能充电装置和两组蓄电池供给，48伏蓄电池每组由4只组成。
蓄电池正常情况下均按浮充方式运行，控制电压KM由合闸电压通过二极管降压而得。
1.1蓄电池及可控硅智能充电机的技术参数1.1.1 Ⅰ组电池型号圣阳1GM—300 2V/300Ah容量 300Ah单只电池电压（浮充） 2.23伏产地山东曲阜1.1.2 Ⅱ组电池型号 UXL330-2 2V容量 300Ah单只电池电压（浮充）2.25~2.30V产地广东汤浅蓄电池有限公司1.1.3 Ⅰ组充电机参数型号 ZLP—220/48V制造商：南瑞公司额定电压 U e=220V额定电流 I e=60A交流电源电压 380V输出电压范围 110V—308V输出电流 3A—60A稳压精度<0.5%稳流精度<1%1.1.4 Ⅱ组充电机参数型号： DKZ-220/48V制造商：南瑞公司输入电压：三相交流380V±15%电网频率：50Hz±10%输入过压告警：437V±5V输入久压告警：320V±5V输出电压范围：180—320V连续可调输出限流：（30%——110%）×额定电流×稳压精度：≤±0.5%稳流精度：≤±0.5%纹波系数：≤±0.5%效率：≥94%输出过压告警：325V±5V输出久压告警：196V±2V绝缘电阻：≥10M绝缘强度：输出对地、输入对地、输入对输出施加2KVAC时间1min无飞弧闪络。
相对湿度：≤90%环境温度：-5℃～45℃可闻噪音：≤55dB第二章蓄电池的检查和维护以及注意事项2.1 蓄电池的检查项目2.1.1室内温度和通风及照明情况是否正常；2.1.2蓄电池有无渗漏；2.1.3测量蓄电池的端电压是否符合规定；2.1.4蓄电池连接条螺栓是否紧固，各连接导线是否松动；2.1.5室内是否清洁；2.1.6电池有无异常。
直流系统运行规范附件7直流电源系统运行规范国家电网公司二○○五年三月目录第一章总则 (1)第二章引用标准 (1)第三章设备验收 (2)第四章设备运行维护管理 (9)第五章蓄电池的运行及维护 (11)第六章充电装置的运行及维护 (22)第七章微机监控装置的运行及维护 (23)第八章直流系统巡视检查项目 (23)第九章事故和故障处理预案 (25)第十章技术培训要求 (29)第十一章设备技术管理 (31)第十二章备品备件管理 (32)第十三章直流电源系统设备更新改造和报废 (32)直流电源系统运行规范编制说明 (34)第一章总则第一条为了规范直流电源系统的运行管理，促进发电厂、变电站（换流站、串补站、通信站）直流系统运行管理水平的提高，特制定本规范。
第二条本规范依据国家、行业的有关标准、规程和规范并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
第三条本规范对直流电源系统设备验收、运行维护、巡视检查、缺陷及异常处理、技术管理、培训等方面提出了具体要求。
第四条本规范适用于国家电网公司系统所属单位直流电源系统的运行管理工作。
第五条各网省公司可根据本规范，结合本地区实际情况制定相应的实施细则。
第二章引用标准第六条以下为本规范引用的标准、规程和导则，但不限于此。
GB/T 13337.1-1991 固定型防酸隔爆式铅酸蓄电池订货技术条件GB 50172-1992 电气安装工程蓄电池施工及验收规范DL/T 5044-1995 火力发电厂、变电所直流系统设计技术规定DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 459-2000 电力系统直流电源柜订货技术条件DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程国家电网公司《电力生产设备评估管理办法》国家电网公司《变电站管理规范》（试行）国家电网公司《直流电源系统技术标准》国家电网公司《直流电源系统技术监督规定》国家电网公司《预防直流电源系统事故措施》国家电网公司《直流电源系统检修规范》第三章设备验收第七条交接验收当直流电源系统设备安装调试完毕后，应进行投运前的交接验收试验。
直流系统运行与维护摘要：时代在不断向前发展，我国的工业发展水平也在不断提升，整体的经济发展水平也逐步提升，为人民创造了更优越的生活条件。
无论是工业生产还是人们的生活，电能都作为主要的能源存在，在人们的生活中占据着非常重要的地位，为了满足社会不断发展的需要，我国的电力系统在迅猛发展，也深深的影响到各个行业。
对电力系统中的每个组成部分做好维护管理工作是保障供电可靠稳定的关键。
直流系统作为变电站的重要组成，其运行的可靠性及稳定性是保证变电站安全稳定，运行连续的关键。
关键词：变电站；直流系统；运行维护变电站直流系统担负着重要的职责，能够补充交流系统运行。
随着变电站的建设规模不断复杂化，对当前直流系统的稳定性和独立性的要求也不断提上日程。
在电网运行中，科学技术的进步，智能化技术的运用，使得变电站直流系统不断进行改造，在维护保养问题上面对了众多的困境。
在此基础上，做好变电站直流系统的结构分析，找到其中存在的问题，并提出运维工作的解决对策。
1直流系统运行方式直流系统主要通过直流小母线给二次控制屏内主变保护控制系统、35kV保护控制系统、10kV保护控制系统提供稳定可靠的直流电源。
此外还给电脑自动化系统、微机五防、远程监控操作等系统提供电源。
除了这些常规部分以外还通过交流逆变系统给一些必须要有可靠电源的附属系统提供持续可靠不间断的电源，如网络通讯、安防监控等等。
正常情况下，交流电源通过交流输入经过变压器输入至整流器，将交流电变成直流电，再经过滤波器进行滤波后向负荷输出直流电。
此外也可以同时给蓄电池进行充电。
通常情况下为了保证交流输入的稳定可靠，一般交流输入采用双回路同时输入，一主一备，双路之间可自动进行切换。
当负荷输出增大，整流器输出不能满足需要时，蓄电池也同时进行供电。
当两路交流电源同时出现故障造成停电（几率极小）、交流电源需要停电检修、整流器故障等情况时，只能由蓄电池向负荷进行供电。
在这种情况下需要主要蓄电池的供电能力，在不能尽快恢复整流输出的情况下，可视站内的具体情况，酌情对部分负荷进行拉闸断电，以保证站内直流电源的可靠持续供应。

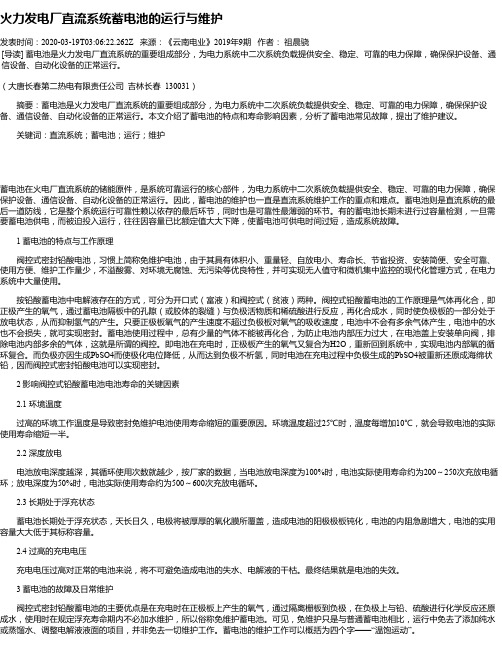

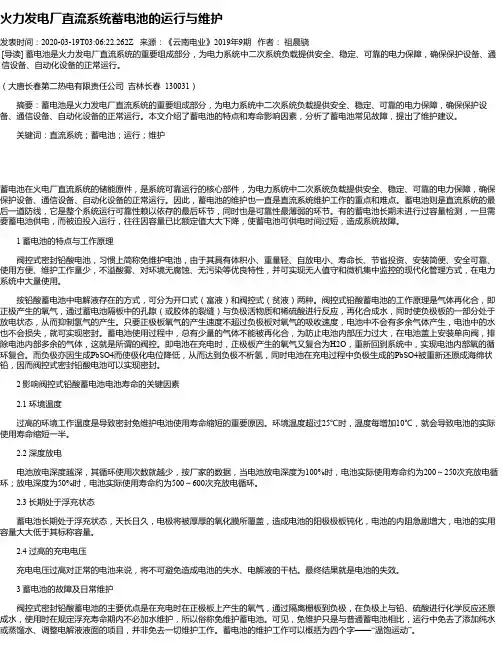

火力发电厂直流系统蓄电池的运行与维护发表时间：2020-03-19T03:06:22.262Z 来源：《云南电业》2019年9期作者：祖晨骁[导读] 蓄电池是火力发电厂直流系统的重要组成部分，为电力系统中二次系统负载提供安全、稳定、可靠的电力保障，确保保护设备、通信设备、自动化设备的正常运行。
（大唐长春第二热电有限责任公司吉林长春 130031）摘要：蓄电池是火力发电厂直流系统的重要组成部分，为电力系统中二次系统负载提供安全、稳定、可靠的电力保障，确保保护设备、通信设备、自动化设备的正常运行。
本文介绍了蓄电池的特点和寿命影响因素，分析了蓄电池常见故障，提出了维护建议。
关键词：直流系统；蓄电池；运行；维护蓄电池在火电厂直流系统的储能原件，是系统可靠运行的核心部件，为电力系统中二次系统负载提供安全、稳定、可靠的电力保障，确保保护设备、通信设备、自动化设备的正常运行。
因此，蓄电池的维护也一直是直流系统维护工作的重点和难点。
蓄电池则是直流系统的最后一道防线，它是整个系统运行可靠性赖以依存的最后环节，同时也是可靠性最薄弱的环节。
有的蓄电池长期未进行过容量检测，一旦需要蓄电池供电，而被迫投入运行，往往因容量已比额定值大大下降，使蓄电池可供电时间过短，造成系统故障。
1 蓄电池的特点与工作原理阀控式密封铅酸电池，习惯上简称免维护电池，由于其具有体积小、重量轻、自放电小、寿命长、节省投资、安装简便、安全可靠、使用方便、维护工作量少，不溢酸雾、对环境无腐蚀、无污染等优良特性，并可实现无人值守和微机集中监控的现代化管理方式，在电力系统中大量使用。
按铅酸蓄电池中电解液存在的方式，可分为开口式（富液）和阀控式（贫液）两种。
阀控式铅酸蓄电池的工作原理是气体再化合，即正极产生的氧气，通过蓄电池隔板中的孔隙（或胶体的裂缝）与负极活物质和稀硫酸进行反应，再化合成水，同时使负极板的一部分处于放电状态，从而抑制氢气的产生。
只要正极板氧气的产生速度不超过负极板对氧气的吸收速度，电池中不会有多余气体产生，电池中的水也不会损失，就可实现密封。
浅谈变电站直流系统的运行及维护李晟发布时间：2021-10-09T01:19:50.895Z 来源：《基层建设》2021年第19期作者：李晟[导读] 直流系统是给变电站各类信号设备、继电保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备云南电网有限责任公司丽江供电局云南丽江 674100摘要：直流系统是给变电站各类信号设备、继电保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。
直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，在外部交流电源中断的情况下，保证由后备电源蓄电池继续提供直流电源的重要设备。
直流系统的用电负荷极为重要，对供电的可靠性要求很高。
因此直流系统的可靠与否对保障变电站安全运行起着至关重要的作用。
必须加强对直流系统的日常维护。
关键词：变电站；直流系统；运行维护Discussion on DC system operation maintenance in transformer substationSheng LiLijiang Power Supply Bureau of Yunnan Power Grid Co.，Ltd.Yunnan，Lijiang 674100【Abstract】The DC system is a power supply equipment that provides DC power for various signal equipment，relay protection，automatic devices，emergency lighting，emergency power supply，and circuit breaker opening and closing operations in transformer substations. The DC system is an independent power source，which is not affected by generators，factory power and system operation mode. In the case of external AC power interruption，it is an important equipment to ensure that the backup power battery continues to provide DC power. The power load of the DC system is extremely important，and the reliability of the power supply is very high. Therefore，the reliability of the DC system plays a vital role in ensuring the safe operation of the transformer substation. The daily maintenance of the DC system must be strengthened.【Keywords】transformer substation；DC system；operation and maintenance1、引言直流系统是变电站的一个重要组成部分，直流系统可靠运行是电网安全、稳定、连续运行的保证。
直流系统运行规程1范围本规定了直流系统的管理、运行方式、操作维护及事故处理。
本标准适应于小三峡公司大峡水电站。
2引用标准下列标准包含的条文，通过在本标准中引用而构成标准的条文，在标准出版时，所示版本均为有效。
电力部80——电力工业技术管理法规水电部72——电气事故处理规程3下列人员应通晓本规程4直流系统运行规定4．1直流电是我厂微机保护、自动控制、机组起励、信号装置、事故照明以及开关操作和计算机监控系统的主要电源。
在厂用电中断时，必须保证直流系统稳定、可靠和连续供电。
4．2直流系统所属设备均属厂内管辖，当班值长有权决定直流系统的运行方式。
直流系统设备停送电操作由值长统一指挥。
4．3AS设备停电检修，应轮换进行，并且必须保证至少应有一组直流设备处于正常运行状况。
4．4凡在直流系统设备上进行特殊试验或对设备结构更改，均应有正式批准的方案和图纸。
4．5禁止在直流系统回路上装设与生产无关的负载。
4．6凡涉及在两组直流设备上工作、试验等，均应经发电部批准。
4．7直流系统各级保险容量的选择，应严格按整定值合理配置。
保证在设备操作，特别是在事故情况下，各电气设备操作或联动的可靠性。
4．8蓄电池室应经常保持干燥、清洁和良好的通风，严禁在蓄电池室风点火、吸烟和安装发生电气火花器具4．9蓄电池室应设有通、排风口，由专设的通排风机通过通风管道、通风口，排除室风酸气和可爆气体，通入新空气以防止蓄电池产生可爆气体。
因此，蓄电池室通排风机以及附属设备，必须完好和投入正常运行，风门须打开，金属网必须完整和无积灰堵塞。
4．10直流电源或负载电缆更换，变动或拆装，以及新布置直流电缆，必须校验极性正确。
5．直流系统运行方式5．1 220V蓄电池每组配置一套充电—浮充电可控硅装置，两组蓄电池各接一段母线。
母线间设置联络开关，在正常情况下此联络开关断开，蓄电池组与其对应的充电（浮充电）设备并列运行，浮充电设备主要承担母线上的经常负荷，同时以很小电流向蓄电池充电。
发电厂直流系统的运行方式与维护
作者：党凡
来源：《中国科技博览》2016年第10期
[摘要]对发电厂直流系统的组成及运行方式进行了介绍，对直流母线的种类以及相应的危害进行了介绍，对直流母线系统故障处理的技术手段进行了介绍，最后还介绍了发电厂直流系统的运行和维护，有效的为发电厂直流系统的运行和维护提供了技术支持。
[关键词]发电厂直流系统直流母线运行维护
中图分类号：R540 41 文献标识码：A 文章编号：1009-914X（2016）10-0010-01
1.发电厂直流系统的运行方式
蓄电池组、硅整流器、绝缘监测装置、闪光装置、电压监察装置、直流母线、直流负荷等设备是发电厂直流系统的主要组成部分。
下图描述的是发电厂直流系统的结构，从结构可以看出直流系统的运行方式。
其中110V的母线为单母线分段，在两组母线之间有联络闸刀，可以对两套的硅整流系统进行设置，另外系统中还有一组110伏特的蓄电池组，在两端母线之间还有直流绝缘监测仪，在母线上还安装有相应的闪光装置。
在直流系统正常运行的过程中，三个联络都闭合上，将第一个闸刀掷于上的位置，将第二个双投闸刀掷于中间的位置，硅整流系统采用浮充的方式来运行，日常运行的过程中带有一定的负荷，同时其还负责对蓄电池进行充电，其他的硅整流设备是备用设备。
2.直流母线故障的危害性
2.1 动力直流母线失压的危害。
辅机开关的动力合以及跳闸机构或者是高压开关中的直流油泵都是对动力直流母线形成负荷的主要因素。
这些形成的负荷往往会造成开关的跳合，并且跳合的过程中这个时间段较短，在这种情况电弧对于开关的影响就比较小。
在这种情况下的跳闸机构的失压会造成开关无法存储电能，就会影响到跳合闸的操作，进而也就会对辅机正常的运转形成阻碍。
而直流油泵如果出现运行过程中的故障就会造成油压偏低，这样就会形成闭锁的回路，也就是在线路发生故障的时候闸门会出现拒跳的情况，保护级别出现的这种情况，会使得情况尤为严重甚至出现大面积的故障的蔓延，在较为严重的情形下会导致整个发电厂都无法正常运转。
2.2 控制直流母线接地的危害。
本文以简化高压断路器的控制回路为例来对控制直流母线接地的危害性进行介绍对于控制直流母线接地过程中造成的危害机理和种类进行了介绍，在下图中标注出了可能的接地点，如A-D四个点。
如果控制回路中的A点和C点同时接地，那么就会形成断路器的跳闸；如果控制回路中的C点和D点同时接地的话，也就是整个线圈都被短接，进而造成整个控制系统的故障，在这种情况下闸门的保护将不再起作用，如果出现故障就会出现越级的跳闸最终造成大面积的故障的蔓延。
如果点A和点B两点同时接地的话会造成保险丝的烧断。
在A点和D点同时接地的情况下，如果出现保护动作，断路器会出现拒跳的情况，在这种情况下保险丝还会熔断，另外还会对继电器的接触点造成一定程度的影响。
如果在继电保护回路中出现接地点，那么对于系统的保护动作则会产生一定程度的影响。
2.3 直流母线电压波动的危害。
如果直流母线的电压波动较为严重的话，对于系统中的一些继电器或者是指示灯等都会造成较为严重的影响。
如果电压过低的话很可能会使得系统中的保护动作不可靠。
3.直流系统故障的处理技术
3.1 直流母线电压消失。
直流母线电压消失指的是硅整流器所输出的电压和电流为零，蓄电池不输出电压，对开关进行控制的红绿灯都是关闭的。
在进行处理之前要关闭直流母线有关的所有的开关和闸刀，对于母线和蓄电池进行逐项的检查，检查二者是否存在问题，硅整流器的一次电源是否能够正常工作。
如果母线是正常的，那么采取倒换运行的方式来恢复对母线的供电。
如果在这个过程中母线出现故障，则需要对其进行分段隔离处理，如果必要的必须对整个系统进行停车才能够进一步的处理。
在对负荷进行试送的过程中密切关注母线上电压的变化。
3.2 直流系统接地。
直流系统所涉及的范围较为广泛，往往其线路延伸较长，因而确定发生故障的点非常的复杂。
采用绝缘检查装置能够大大简化确定故障接地点这个复杂的过程。
在进行接地点测量的过程中可以启动该装置首先对各个支路的电阻进行测量，根据所得到的各个支路电阻的测量值，来判断到底是哪条支路接地了，然后采用瞬停的方式确定所测量的结果是否正确。
确定好接地点之后进行接地点下一步的处理。
3.3 直流母线电压过高（或过低）。
确定直流母线上的电压不正常是由于什么原因造成的。
如果是由于硅整流器自动切换的均冲状态，就是充电的电流大造成的，可以采用的手动的方式将充电的方式改为浮充就能够解决问题；如果是硅整流器出现的故障，那么就应该用备用的硅整流器进行发电。
如果交流电源出现问题那么也往往会造成硅整流器二次端电压出现异常，那么就应该检查硅整流器一次端的电压以及保险是否能够正常起作用，如果保险丝损坏那么就重新进行操作。
如果是系统故障造成的电源问题，使得蓄电池的放电电压较低，那么就应当恢复硅整流的运行。
4.发电厂中直流供电系统的维护
4.1 蓄电池装置维护
通过蓄电池的电源电动势和内阻可以大致估算出蓄电池的容量，可以确定蓄电池是否能够达到正常工作的需求。
通过这些日常对于蓄电池的检测可以有效的掌握蓄电池的状态，掌握蓄电池是否合格，及时的掌握蓄电池是否能够正常工作。
对于检测不合格的电池也不能够随意丢弃，要对蓄电池进行综合的测评看其是否能够修复或者是作为其他的用途。
利用蓄电池的活化仪器可以对蓄电池进行修复。
修复过程可以参照操作流程规范，需要不定期的对母线及其绝缘设备进行检测，时刻掌握设备的绝缘的状态，在发现问题的过程中进行及时的处理。
4.2 充电装置维护
对于充电装置也需要进行定期检验，检查其各项指标参数是否正常，对于不符合要求的充电装置，要及时的进行维护使得其各项指标参数恢复正常。
在直流系统供电的过程中采取的方式一般为浮充在这种方式。
如果直流系统的充电装置出现稳流精度过高的情况，一般会造成输出的不稳定以及功率较低的后果，使得后续的保护装置的正常工作受到影响，并且蓄电池组的过充电或者是欠充电的情况，会在一定程度上影响蓄电池的使用寿命。
结语
发电厂的直流系统是发电厂的重要组成部分，直流系统是否能够正常运行会对发电厂发电系统是否正常工作具有十分重要的作用。
通过对发电厂直流系统运行与维护的介绍，为发电厂的正常运行与维护提供了技术借鉴。
参考文献
[1] 霍延川.我国电气自动化的现状及发展前景探析[J].科技展望.2015（03）
[2] 霍延川.浅谈电厂电气自动化方案设计[J].科技创新与应用.2015（06）
[3] 白林卓.微机数字式继电保护装置在电力系统中的应用[J].通讯世界. 2015（02）。
