直流电源系统维护管理规定直流电源是许多工业和通讯系统中非常重要的组成部分。
任何时间停机都会导致商业损失和生产中断。
为了避免这种情况的发生，必须进行严格的维护和管理。
本文档旨在制定直流电源系统维护管理规定，以确保这些系统能够始终保持在可靠的运行状态。
系统维护定期检查定期检查直流电源系统是维护的基础。
定期检查可以确保系统中的所有组件都运行良好。
定期检查应该由经过专业培训的人员进行。
这些检查应包括以下内容：•电源设备检查：电源设备包括稳压器、电源开关、保险丝等组件。
检查这些设备，检测是否存在裂缝、损坏、松动或腐蚀现象。
如果存在这些问题，应立即更换。
•电池检查：电池是直流电源系统最关键的组成部分。
检查电池的电压、温度和额定容量。
如果电池电压不足、温度过高或容量不足，应立即更换电池。
•输出信号检查：使用示波器或其他测试设备检查直流电源系统的输出信号。
检查输出电压是否符合要求，是否存在干扰或波动。
清洁维护定期清洁直流电源系统也是系统维护的重要部分。
灰尘和污垢可以降低系统性能并导致故障。
电池和连接器上的污垢可以导致腐蚀和电池故障。
因此，应定期清洁系统，包括电源设备、电池和连接器。
备件管理备件管理是直流电源系统维护的关键部分。
必须确保备件库存充足和备件仓库的管理良好。
备件的放置位置必须明确，并进行标记。
在选择备件时应该注意以下几点：•品牌一致性：使用与现有电源设备和电池一致的备件。
•质量保证：只使用经过认证的备件。
•可靠性：检查所选备件的可靠性和寿命。
系统管理应急响应计划应急响应计划是确保系统故障时能迅速响应和恢复运行的关键。
应急响应计划应该包括以下内容：•备用电源：准备足够的备用电源，以便在电源故障时立即使用。
•故障诊断：培训电源系统操作人员以快速诊断电源故障。
•应急维修：培训维修人员以快速响应电源故障并进行必要的维修。
•数据备份：确保数据备份和恢复系统的能力。
操作标准要确保直流电源系统长时间稳定运行，必须遵守操作标准。
变电站直流系统运行维护及故障处理随着电力系统的发展和变革，变电站的设备和技术也在不断更新和完善。
直流系统作为变电站的重要组成部分，在电力传输和供电过程中发挥着重要的作用。
而直流系统的运行维护及故障处理也成为了变电站运行管理的重要环节。
一、直流系统的运行维护1. 定期检查直流系统的设备与绝缘部分需要进行定期的检查，以确保其运行的安全可靠。
包括直流设备绝缘、开关设备、电源设备、控制装置等的检查。
特别是在高温、潮湿、恶劣环境下的设备更需要加强检查。
2. 清洁维护直流设备在运行过程中会产生一定的灰尘和污垢，需要定期清洁维护。
保持设备的清洁可以延长其使用寿命，提高运行效率。
3. 定期维护包括直流设备的润滑、紧固等维护工作需要定期进行，以保证设备运行的顺畅和稳定。
4. 温度控制直流设备在运行过程中会产生一定的热量，需要进行温度控制。
确保设备运行在正常的温度范围内，以免因过热而损坏设备。
5. 防雷防潮在雷雨天气，需要加强对直流系统的防雷措施，并对设备进行防潮处理，以防止雷击和潮气对设备造成损害。
二、直流系统的故障处理1. 断路故障断路故障是直流系统常见的故障之一，可能由设备损坏、线路故障等导致。
需要及时查找故障点并进行修复，以确保系统的正常运行。
2. 短路故障短路故障会导致设备过载甚至烧毁，严重影响系统的安全和稳定性。
在发生短路故障时，需要立即切断电源，并及时寻找短路点并进行修复。
3. 触电事故在直流系统维护和运行过程中，触电事故是比较常见的意外。
发生触电事故时，需要立即切断电源，并对伤者进行急救和送医治疗。
4. 绝缘故障绝缘故障可能会导致设备和线路的损坏，甚至引发火灾。
在发现绝缘故障时，需要及时进行维修和更换绝缘材料，以确保系统的安全运行。
变电站直流系统的运行维护及故障处理是变电站运行管理的重要环节。
通过定期检查、清洁维护、定期维护、温度控制、防雷防潮等措施，可以保证直流系统的正常运行；而在出现断路故障、短路故障、触电事故、绝缘故障等问题时，需要及时进行处理，确保系统的安全稳定运行。
直流电机的日常维护、维修标准及相关制度第一章总则为进一步做好机电设备的日常维护工作，加强机电设备的精细化管理，延长直流电机设备的使用寿命周期，降低机电设备故障，要求各生产单位定期做好连采机及梭车直流电机等设备的日常维护工作，并及时做好相关记录，特制定本制度。
第二章职责第一条物资供应中心负责按照《神东煤炭集团物资供应管理办法》相关要求组织有关部门、单位技术人员对新到货直流电机按照本办法到货验收标准及方法，并结合国家、行业标准及合同和技术协议约定条款进行对连采直流电机到货验收。
第二条修复直流电机由设备管理中心大型部件管理员负责管理。
新到货直流电机由物供中心负责验收，由设备管理中心大型部件管理员出库并负责管理。
第三条设备管理中心组织维修中心对修复的直流电机进行验收，并负责对修复的直流电机进行发放，维修中心收到设备管理中心发放通知单以后进行发放。
第四条使用单位负责对本单位使用的直流电机按照入井前验收标准及方法进行维护和保养，入井使用后的直流电机由各单位自行组织进行维护管理。
第三章管理要求第五条修复或新到货直流电机验收内容：对电机出厂检测报告、技术资料、合格证进行验收，包括电机表面漆面、结构件、紧固件、电缆及温度传感器接线引入装置、直流电机绝缘等，并对直流电机进行通电情况下性能试验。
验收和通电试验完毕后，做好记录，并由通电试验单位出具试验报告。
第六条入井后直流电机应将电控系统的漏电保护、短路保护、过载保护、缺相保护装置设置齐全。
七七七直流电机检修周期、标准及检修注意事项检查部位检查项目检查周期检修标准检测方法检查碳刷是否磨损超限半月不超刻度线（不超过原碳刷1/3）目测检查碳刷接触面。
半月碳刷与换向器有足够的接触面。
接触面不低于80%。
目测检查碳刷是否在刷盒中卡住。
半月碳刷在刷盒中活动自如、无卡滞。
(碳刷与刷盒间隙为0.015-0.25mm)拔出恒压弹簧，抽出碳刷。
碳刷检查碳刷有无碎裂、剥落、碳刷引线与碳刷连接是否可靠等现象。

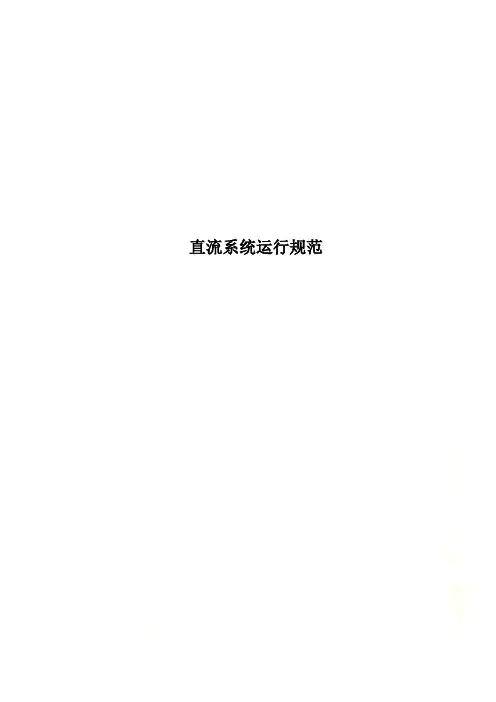

直流系统运行规范附件7直流电源系统运行规范国家电网公司二○○五年三月目录第一章总则 (1)第二章引用标准 (1)第三章设备验收 (2)第四章设备运行维护管理 (9)第五章蓄电池的运行及维护 (11)第六章充电装置的运行及维护 (22)第七章微机监控装置的运行及维护 (23)第八章直流系统巡视检查项目 (23)第九章事故和故障处理预案 (25)第十章技术培训要求 (29)第十一章设备技术管理 (31)第十二章备品备件管理 (32)第十三章直流电源系统设备更新改造和报废 (32)直流电源系统运行规范编制说明 (34)第一章总则第一条为了规范直流电源系统的运行管理，促进发电厂、变电站（换流站、串补站、通信站）直流系统运行管理水平的提高，特制定本规范。
第二条本规范依据国家、行业的有关标准、规程和规范并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
第三条本规范对直流电源系统设备验收、运行维护、巡视检查、缺陷及异常处理、技术管理、培训等方面提出了具体要求。
第四条本规范适用于国家电网公司系统所属单位直流电源系统的运行管理工作。
第五条各网省公司可根据本规范，结合本地区实际情况制定相应的实施细则。
第二章引用标准第六条以下为本规范引用的标准、规程和导则，但不限于此。
GB/T 13337.1-1991 固定型防酸隔爆式铅酸蓄电池订货技术条件GB 50172-1992 电气安装工程蓄电池施工及验收规范DL/T 5044-1995 火力发电厂、变电所直流系统设计技术规定DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 459-2000 电力系统直流电源柜订货技术条件DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程国家电网公司《电力生产设备评估管理办法》国家电网公司《变电站管理规范》（试行）国家电网公司《直流电源系统技术标准》国家电网公司《直流电源系统技术监督规定》国家电网公司《预防直流电源系统事故措施》国家电网公司《直流电源系统检修规范》第三章设备验收第七条交接验收当直流电源系统设备安装调试完毕后，应进行投运前的交接验收试验。
直流系统运行规程直流系统运行规程第一章总则第一条本规程的目的是确保直流系统安全稳定运行，保障电网安全稳定运行。
第二条本规程适用于直流输电系统的运行及其有关人员。
第三条直流系统的运行应当在直流系统调度掌控中心统一调度下进行。
第四条直流系统的运行应当符合国家法律法规和相关行业标准、规定。
第五条直流系统的运行，应当遵守安全第一、防备为主的原则。
若显现安全事故，应当对目标进行组织、处置及追溯分析，确保仿佛安全事故不再发生。
第二章直流系统及装置的安全和稳定性评估第六条直流系统调度掌控中心应当定期进行直流系统、装置的安全、稳定性评估。
评估结果应记录并报告相关管理部门。
第七条各级电力部门应当适时出台与直流系统的安全稳定性评估有关的技术规范及措施，以确保直流系统的安全稳定运行，确保电网的安全稳定运行。
第八条直流系统调度掌控中心应当对直流输电线路、变电站、直流设备、直流终端设备的性能及运行进行监视和检测。
并对显现的异常情况适时订立应对措施，保证正常运行。
第三章直流系统日常运行第九条直流系统的调度掌控应当依照计划布置和调配电力资源，以时出电、保电、质电、稳电为原则，布置和调配电力资源以充足市场需求。
需要变更时，应当提前报告，并报经过审核批准后方可执行。
第十条直流系统的电压、频率、有功功率、无功功率等参数应当监视，假如发觉某一参数显现异常，应当立刻对其进行处理。
第十一条直流系统的输电线路及设备应当保持良好的绝缘状态，如发觉绝缘情形不佳的设备应适时处理，确保直流系统的安全牢靠运行。
第十二条直流系统的输电线路、变电站、直流设备、直流终端设备的运行维护应当适时进行。
应当定期进行巡察和维护，如发觉线路、设备显现故障和不安全现象时，应当立刻进行维护和修理和处理。
第四章直流系统应急处理第十三条直流系统调度掌控中心应当建立完善的应急预案，并组织人员定期演练。
应急预案应当包括：应急响应程序、应急气力调配程序、应急交接程序、应急信息报告程序等内容。
直流系统运行与维护摘要：时代在不断向前发展，我国的工业发展水平也在不断提升，整体的经济发展水平也逐步提升，为人民创造了更优越的生活条件。
无论是工业生产还是人们的生活，电能都作为主要的能源存在，在人们的生活中占据着非常重要的地位，为了满足社会不断发展的需要，我国的电力系统在迅猛发展，也深深的影响到各个行业。
对电力系统中的每个组成部分做好维护管理工作是保障供电可靠稳定的关键。
直流系统作为变电站的重要组成，其运行的可靠性及稳定性是保证变电站安全稳定，运行连续的关键。
关键词：变电站；直流系统；运行维护变电站直流系统担负着重要的职责，能够补充交流系统运行。
随着变电站的建设规模不断复杂化，对当前直流系统的稳定性和独立性的要求也不断提上日程。
在电网运行中，科学技术的进步，智能化技术的运用，使得变电站直流系统不断进行改造，在维护保养问题上面对了众多的困境。
在此基础上，做好变电站直流系统的结构分析，找到其中存在的问题，并提出运维工作的解决对策。
1直流系统运行方式直流系统主要通过直流小母线给二次控制屏内主变保护控制系统、35kV保护控制系统、10kV保护控制系统提供稳定可靠的直流电源。
此外还给电脑自动化系统、微机五防、远程监控操作等系统提供电源。
除了这些常规部分以外还通过交流逆变系统给一些必须要有可靠电源的附属系统提供持续可靠不间断的电源，如网络通讯、安防监控等等。
正常情况下，交流电源通过交流输入经过变压器输入至整流器，将交流电变成直流电，再经过滤波器进行滤波后向负荷输出直流电。
此外也可以同时给蓄电池进行充电。
通常情况下为了保证交流输入的稳定可靠，一般交流输入采用双回路同时输入，一主一备，双路之间可自动进行切换。
当负荷输出增大，整流器输出不能满足需要时，蓄电池也同时进行供电。
当两路交流电源同时出现故障造成停电（几率极小）、交流电源需要停电检修、整流器故障等情况时，只能由蓄电池向负荷进行供电。
在这种情况下需要主要蓄电池的供电能力，在不能尽快恢复整流输出的情况下，可视站内的具体情况，酌情对部分负荷进行拉闸断电，以保证站内直流电源的可靠持续供应。
变电站直流系统运行维护注意事项摘要：随着经济的发展，人们对供电可靠性提出了更高的要求，电网硬件设施需随同经济发展一起进步。
直流系统在变电站中为继电保护、计算机监控系统、交流不停电电源、事故照明、自动装置等提供电源，还为操作系统提供可靠的操作电源。
直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是保证变电站正常工作的重要条件。
关键词：变电站；直流系统；运行维护；注意事项引言近年来，直流系统的技术和设备发展迅速，阀控铅酸蓄电池、智能型高频开关充电装置、微机型绝缘监测装置、电池巡检仪、电涌专用后备保护器等这些设备安全可靠、技术先进和性能优越，促进了直流系统的发展。
1变电站电力电容器特点在直流电的稳压电压短路中,电容器不仅仅是能够直接用来储存直流稳压电荷,在这一切的工作处理过程中,它仅仅只是起到了直流电压短路的绝缘保护控制作用。
一般这种做的情况下,可以把它直接拿来当做一个直流绝缘保护体系容器来进行看待。
直流电压变容器主要具有以下四个主要技术特点方面的主要性能特点:其中包括直流旁路、去耦、滤波以及直流短路时的储能。
2变电站直流系统运行维护注意事项2.1变压器变压器直流绕组技术作为大型电力设备变电站的一个技术核心主要用于工作站和电力设备,其主要基本结构形式是由双向二向一绕组高压交流输出变压器、三向四绕组直流输出变压器以及之间相相互耦合的直流变压器所共同使用组合起来构成,也就是高、低压每一相共同使用需要绕组合用一项目的高压电各绕组,由其中一个高压电从两个绕组中部分别输出抽取一头绕组用来用作充当其中低电压电各绕组的直流输出高压线头的直流变压器。
每个绕组输出电压高度及其与相应高压绕组匝数其间的电流比值为正,相应的高压绕组输出电流值则与其中低压电各绕组匝数间的电流比值分别为正或正和负。
变压器一般依据实际作用力和功能不同可以划分成直接升压与直流降压处理两类直流变压器。
前者的一类主要目的是直接应用在所有电力系统的直流送电线路一端,而后一类则主要目的是直接应用在其他受控制电源的一端。
直流系统的运行及维护管理
发表时间：2017-09-21T11:09:24.857Z 来源：《基层建设》2017年第15期作者：宋德志[导读] 直流系统的安全性、可靠性将直接影响到变电站甚至电网的安全稳定运行。
基于此，文章探讨分析了直流系统的运行及维护管理，以供参考。
国网河南焦作供电公司河南焦作 454000 摘要：变电站直流系统是变电站的重要组成部分，为变电站内的断路器分合闸、继电保护、自动装置、信号装置等提供电源。
同时作为独立电源，直流系统在站用电失电的情况下，仍能保证在一定时间内提供可靠的直流电源及事故照明电源。
直流系统的安全性、可靠性将直接影响到变电站甚至电网的安全稳定运行。
基于此，文章探讨分析了直流系统的运行及维护管理，以供参考。
关键词：变电站；直流系统；运维管理；故障处理 1直流系统运行出现故障的原因
1.1直流系统设备老化
由于部分设备长年运行，特别是老式蓄电池类型的直流系统，容易导致设备腐蚀、绝缘老化，影响直流系统的稳定运行。
但是近几年老变电所都在依次进行直流改造，所以这不是主要原因。
1.2缺少直流系统规范验收标准
因为在运行管理方面一直缺乏相关的直流规范验收标准，所以造成值班员在验收直流检修工作方面缺乏全面性和规范性。
没有把好验收关，就可能会造成直流系统上的种种问题，比如熔丝容量不对、接线不规范、空气开关有级差等。
多年问题的积累，就将产生种种不安全隐患。
所以，这是一个主要原因。
2变电站直流系统的运行维护方法 2.1加强电池屏、独立蓄电池室以及充电设备的管理力度直流电源拥有悠久的历史，但是由于技术原因直流电源在生活中一直未得到广泛使用，在科学技术爆炸性发展的大背景下，直流系统应用技术突飞猛进，实现了质的飞跃，诞生了许许多多的新思路、新方法、新技术和新工具、新设备，在推进社会经济事业发展中取得显著成效。
当前，变电站基本上都是按照双电双充、单母线分段的方法进行直流系统设置。
采用这种方式设置的直流系统稳定性较好，可以为变电站的安全稳定运行提供一定的保障作用。
在变电站直流系统的维护中，独立蓄电池室是维护的重点之一，进行独立蓄电池室的维护，主要注意以下几点。
首先，要保持独立蓄电池室的清洁，定期清理独立蓄电池室表面的尘土，并且对电池、电池架的连接情况进行定期检查，维护人员做好日常运行记录工作，通过日常运行记录分析独立蓄电池室的情况。
为了及时了解蓄电池的运行状态，使电池正常工作，运行人员应在交接班及班中检查蓄电池的运行状况，重点是蓄电池是否有发热现象和室内是否有异常气味等。
浮充电流是否在正常范围，合母、控母电压是否在正常范围。
特别是在蓄电池组进行大电流充放电时，尤其要观察是否存在发热等异常现象。
交流电压的工作原理是，输入充电装置之后，交流电压将被其它单元送到直流屏下整流，顺利完成整流工作之后，将形成直流电压，然后又被输送至充电装备当中输出，是一个循环的过程。
充电装置对每次输入、输出的电压数据进行统计与显示，进行检查时，主要对核对统计数据的情况是否和实际相符，数据记录设备是否能够正常运行，保护线路的信号是否均正常等，这些都是维护人员日常维护的重点。
2.2蓄电池的维护
在变电站直流系统日常维护工作中，蓄电池作为不可忽视的一项工作，一般情况下系统通过电池巡查模块对蓄电池电压进行控制管理，输出电流出现比较微弱的情况时，电池容量若是存在破损或者是漏液等现象，此时，电池巡检仪将会发出报警信号，提示存在安全隐患。
维护人员接收到信号之后，第一时间开展维护工作检查蓄电池的表层是否被内层电池溶液腐蚀，是否存在漏电，电池连接片是否存在松动，蓄电池是否保持干燥清洁的状态等，均一一进行详细检查。
蓄电池内部结构不仅复杂，而且十分脆弱，维护人员在维护过程中要十分谨慎，避免由于操作不当造成安全事故，蓄电池维护中倍加注意以下几个问题，首先是不可将旧电池与新电池混合使用；其次，进行蓄电池的清理工作，需要采用专门的清洗液清洗；再者，蓄电池充电、放电均需要保持在允许的范围之内，一般情况下，在蓄电池完全放电两小时内，就需要进行充电；最后，不可使用已经腐蚀的蓄电池，并且定期检查蓄电池是否存在腐蚀现象，一旦存在腐蚀现象，立马进行更换[3]。
另外，还需要重视各个组件的监测工作，在变电站直流系统中，各个要素都时刻处于监测的状态之下，一旦系统设备出现异常现象，此时警告信号指示灯就会发出信号，维护人员受到信号后第一时间赶到维修现象开展维修工作。
3实例分析
以某变电站直流系统故障处理过程为例。
某站直流系统故障告警触发事故总信号，运维人员接到指令后赶到现场。
首先在监控器上读取告警信息，显示见表1。
告警信息显示“交流欠压”，初步判定是交流单元故障，与之有关的设备及可能的故障有：交流配电单元故障、交流接触器故障、交流断路器断开引起交流电源失电、交流电源电压异常、交流缺相、监控器中交流运行参数错误。
根据各单元分析查找具体故障原因，查询监控器中交流运行参数，定值显示为交流过压报警437V，交流欠压报警342V，合理；遂对故障根源逐级排查，用万用表测量交流输入电源电压是否正常，发现交流电压异常，交流电源失压，可推定交流输入电源出现故障，进而逐级排查，最终发现是站用变低压总开关内部接触不良所致。
此站用变低压总开关看似在合闸位置，却实际在分闸位置，通过对低压总开关进行处理，告警解除，复归事故总信号，故障处理整个流程结束。
4加强直流系统运维管理的几点建议
4.1做好直流系统事故和缺陷的
分析工作，对巡检发现的故障率高的缺陷，进行汇总分析，督促厂家系统解决；若确实属于设备质量问题，考虑在签订技术协议时更换质量可靠的产品。
4.2对于整组（12V×9节）蓄电池中出现2节以上蓄电池容量不足时，由于新换的蓄电池与其他蓄电池内阻不一致，将导致分配的电压不均衡，往往易造成在运行后发生单体电池电压越限，最终引起其他蓄电池性能也下降，所以建议进行整组更换。
4.3对于新投及更换的蓄电池，要求在现场重新做全容量核对性充放电试验，以保证新投的蓄电池满足运行要求。
4.4由于变电站多采用集中监控模式，所管辖变电站较多，而各厂家设备操作系统又不尽相同，故平时应加强对班员直流系统相关知识、相关操作技能的培训，提高运维人员在直流方面的操作水平及处理缺陷的能力。
结束语
变电站直流系统的运行维护是一个系统工程，牵涉的问题较多。
本文结合近几年直流系统维护工作的实际经验，以此展开了分析研究，可为直流系统安全可靠运行工作提供参考。
参考文献
[1]晏蓉.浅析直流系统的运行维护与接地处理在变电站中的应用[J].建材发展导向，2011，9(5):301～302.
[2]陈鹏，周晓溪.变电站直流系统安全稳定运行的探讨[J].黑龙江科技信息，2012(28).。
