运放基本应用电路运放基本应用电路运算放大器是具有两个输入端，一个输出端的高增益、高输入阻抗的电压放大器。
若在它的输出端和输入端之间加上反馈网络就可以组成具有各种功能的电路。
当反馈网络为线性电路时可实现乘、除等模拟运算等功能。
运算放大器可进行直流放大，也可进行交流放大。
R f使用运算放大器时，调零和相位补偿是必须注意的两个问题，此外应注意同相端和反相端到地的直流电阻等，以减少输入端直流偏流 U I 引起的误差。
U O 1．反相比例放大器 电路如图1所示。
当开环增益为 ∞（大于104以上）时，反相放大器的闭环增益为： 1R R U U A f I O uf -== （1） 图1 反相比例放大器 由上式可知，选用不同的电阻比值R f / R 1，A uf 可以大于1，也可以小于1。
若R 1 = R f ， 则放大器的输出电压等于输入电压的负值，因此也称为反相器。
放大器的输入电阻为：R i ≈R 1直流平衡电阻为：R P = R f // R 1 。
其中，反馈电阻R f 不能取得太大，否则会 产生较大的噪声及漂移，其值一般取几十千欧 到几百千欧之间。
R 1的值应远大于信号源的 O 内阻。
2．同相比例放大器、同相跟随器 同相放大器具有输入电阻很高，输出电阻很低的特点，广泛用于前置放大器。
电路原理图如图2所示。
当开环增益为 ∞（大于104以上 图2 同相比例放大器 ）时，同相放大器的闭环增益为：1111R R R R R U U A f f I O uf +=+== （2） 由上式可知，R 1为有限值，A uf 恒大于1。
同相放大器的输入电阻为：R i = r ic其中： r ic 是运放同相端对地的共模输入电阻，一般为108Ω；放大器同相端的直流平衡电阻为：R P = R f // R 1。
若R 1 ∞（开路），或R f = 0，则A u f 为1，于是同相放大器变为同相跟随器。
此时由于放大器几乎不从信号源吸取电流，因此 U可视作电压源，是比较理想的阻抗变换器。
运算放大器基本电路大全我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。
在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。
1．1 电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。
这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。
但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。
在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。
绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。
一般是正负15V，正负12V和正负5V也是经常使用的。
输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。
单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。
正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。
将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。
有一些新的运放有两个不同的最高输出电压和最低输出电压。
这种运放的数据手册中会特别分别指明Voh 和Vol 。
需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。
(参见1.3节)图一通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。
另外现在运放的供电电压也可以是3V 也或者会更低。
运放常用电路运放是一种重要的电子元器件，它可以被应用于各种领域，包括放大、滤波、计算、比较、振荡等等。
在实际应用中，运放常用电路有很多种，下面我们来了解一些常见的运放电路。
1. 基本放大电路基本放大电路是运放应用中最基本的电路之一，它可以实现信号的放大。
它由一个运放、两个电阻和一个输入信号源组成。
其中一个电阻与输入信号源串联，另一个电阻与运放的负输入端和输出端串联，正输入端接地。
基本放大电路的放大倍数由两个电阻的比值决定，可以通过改变电阻值来实现放大倍数的调节。
2. 反馈放大电路反馈放大电路是一种通过反馈来控制放大倍数的电路。
它由一个运放、两个电阻和一个反馈电阻组成。
其中一个电阻与输入信号源串联，另一个电阻与运放的负输入端和反馈电阻串联，正输入端接地。
反馈电阻的作用是将输出信号反馈到运放的负输入端，从而使运放输出稳定，放大倍数受到控制。
3. 滤波电路滤波电路是一种可以滤除不需要的频率成分的电路。
它由一个运放、电容和电阻组成。
其中一个电阻和一个电容串联，另一个电阻与运放的负输入端和输出端串联，正输入端接地。
滤波电路可以分为低通滤波电路和高通滤波电路两种，具体的滤波效果取决于电容和电阻的数值。
4. 比较电路比较电路是一种可以比较两个输入信号大小的电路。
它由一个运放、两个输入信号和一个参考电压源组成。
其中一个输入信号与参考电压源相比较，另一个输入信号与运放的正输入端相连。
当参考电压大于输入信号时，输出为正电压；当参考电压小于输入信号时，输出为负电压。
5. 振荡电路振荡电路是一种可以产生周期性信号的电路。
它由一个运放、电容和电阻组成。
其中一个电容和一个电阻串联，另一个电阻与运放的正输入端和输出端串联，负输入端接地。
振荡电路可以分为正弦波振荡电路和方波振荡电路两种，具体的振荡频率和波形取决于电容和电阻的数值。
以上是常见的五种运放常用电路，它们都有各自不同的应用场景和特点。
在实际应用中，我们可以根据需要选择不同的运放电路来实现特定的功能。

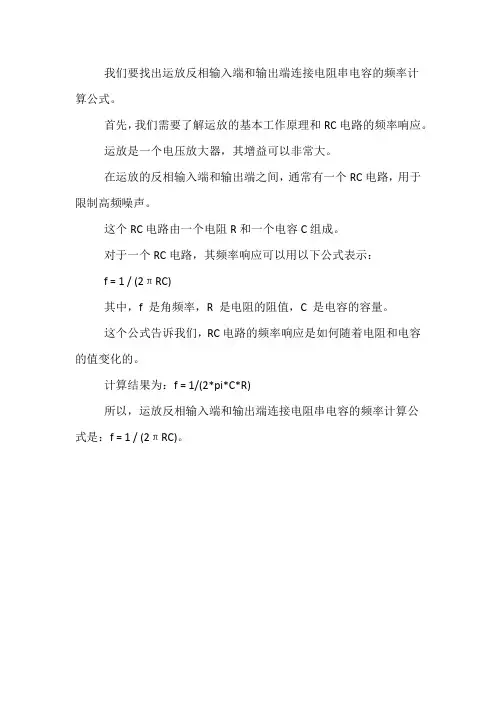

我们要找出运放反相输入端和输出端连接电阻串电容的频率计
算公式。
首先，我们需要了解运放的基本工作原理和RC电路的频率响应。
运放是一个电压放大器，其增益可以非常大。
在运放的反相输入端和输出端之间，通常有一个RC电路，用于限制高频噪声。
这个RC电路由一个电阻R和一个电容C组成。
对于一个RC电路，其频率响应可以用以下公式表示：
f = 1 / (2πRC)
其中，f 是角频率，R 是电阻的阻值，C 是电容的容量。
这个公式告诉我们，RC电路的频率响应是如何随着电阻和电容的值变化的。
计算结果为：f = 1/(2*pi*C*R)
所以，运放反相输入端和输出端连接电阻串电容的频率计算公
式是：f = 1 / (2πRC)。
运放基本电路全解析！我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。
在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。
1．1 电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。
这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。
但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。
在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。
绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。
一般是正负15V，正负12V和正负5V也是经常使用的。
输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。
单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。
正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。
将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。
有一些新的运放有两个不同的最高输出电压和最低输出电压。
这种运放的数据手册中会特别分别指明Voh 和Vol 。
需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。
(参见1.3节)通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。
另外现在运放的供电电压也可以是3V 也或者会更低。
实验九运算放大器的基本运算电路（一）一、实验目的1、了解运算放大器的基本使用方法2、应用集成运放构成基本的运算电路，测定它们的运算关系3、学会使用线性组件u A741二、实验电路运算放大器有三种连接方式：反相、同相、和差动输入，本实验主要做比例运算。
三、实验内容及步骤首先将元件在模拟实验机上连接好电路，经检查无误后，方可接通电源（建议为±12V）。
1、调零：在实验仪上连成图9-1所示电路，接通电源后，调节零电位器R W，使输出V O=0，运放调零后，在后面的实验中均不用调零了。
图9-12、反相比例运算：电路如图9-2所示：根据电路参数计算A=V0 /V i=?按给定的V i值计算和测量对应的V0值，把结果记入表9-1中图9-2V i0.3V 0.5V 0.7V 1.0V 1.1V 1.2V 理论值V0实测值V0放大倍数 A3、同相比例运算：电路图如下：图9-3根据电路参数，按给定的V i值和测量出对应不同V i值的V O值，把计算结果和实测数据记入表9-2中表9-2V i0.3V 0.5V 0.7V 1.0V 1.1V 1.2V 理论值V0实测值V0放大倍数 A四、实验设备：1、实验板2、示波器3、信号发生器4、毫伏表5、数字万用表五、实验报告1、整理实验报告，填写表格。
2、分析各运算关系实验十 运算放大器的基本运算电路（二）一、实验目的掌握加法运算，减法运算的基本工作原理及测试方法二、实验内容1、加法运算电路图如下：图10-1V i1V i2首先将元件在模拟实验机上连接好电路，经检查无误后，方可接通电源（建议为±12V ）。
检测几组不同的V i1和V i2的值，对应的输出电源V O 值，验证： 1212V ()f f O i i R R V V R R =−+，312////f R R R R =将计算结果及测试的值填入表10-1中 表10-1输入信号V i1 0V 0.3V 0.5V 0.7V 0.6V 0.5V 输入信号V i2 0.3V 0.2V 0.3V 0.4V 0.4V 0.5V 理论值V 0实测值V 0 2减法运算：电路图如图10-2所示：图10-2V i1V按上图在实验机连接好电路，经检查无误后方可接通电源，然后在输入端给入几组不同的V i2和V i2的值，测量出对应的输出V O 的值，验证：2112V f f O i i R R V V R R =− 21R R = 4R f R =表10-2输入信号V i1 1.0V 0.7V 0.6V 0.5V 0.3V 0.2V 输入信号V i2 1.2V 1.0V 0.8V 0.6V 0.5V 0.4V 理论值V0实测值V0三、实验设备：1、实验板2、示波器3、信号发生器4、毫伏表5、数字万用表四、实验报告1、整理实验报告，填写表格。
熟悉运放三种输入方式的基本运算电路及其设计方法ﻫ2、了解其主要特点,掌握运用虚短、虚断的概念分析各种运算电路的输出与输入的函数关系。
3、了解积分、微分电路的工作原理和输出与输入的函数关系.ﻫﻫ学习重点:应用虚短和虚断的概念分析运算电路。
ﻫﻫ学习难点：实际运算放大器的误差分析ﻫﻫ集成运放的线性工作区域前面讲到差放时,曾得出其传输特性如图,而集成运放的输入级为差放,因此其传输特性类似于差放.ﻫ当集成运放工作在线性区时,作为一个线性放大元件ﻫﻫ v o=A vo v id=Ａvｏ(v+－v-)ﻫﻫ通常A vo很大，为使其工作在线性区,大都引入深度的负反馈以减小运放的净输入,保证vｏ不超出线性范围。
ﻫ对于工作在线性区的理想运放有如下特点:ﻫ∵理想运放Ａvo=∞,则 v＋－v—=v o/ Aｖｏ＝0 ｖ+＝ｖ—ﻫ∵理想运放R i=∞ ｉ+＝i—=０ﻫﻫ这恰好就是深度负反馈下的虚短概念。
ﻫﻫ已知运放Ｆ０0７工作在线性区,其A vo=10０ｄB=１05 ,若v o=1０V，R i＝２MΩ。
则v+—v—=?,i＋=？,i-=?ﻫﻫ可以看出,运放的差动输入电压、电流都很小，与电路中其它电量相比可忽略不计。
这说明在工程应用上,把实际运放当成理想运放来分析是合理的 .返回第二节基本运算电路比例运算电路是一种最基本、最简单的运算电路,如图8。
1所示.后面几种运算电路都可在比例电路的基础上发展起来演变得到。
v o∝v i：v o=ｋ v i（比例系数k即反馈电路增益 A vF,vｏ=A vF v i)输入信号的接法有三种:ﻫﻫ反相输入（电压并联负反馈）见图８.2ﻫﻫ同相输入（电压串联负反馈）见图8.3ﻫ差动输入（前两种方式的组合)ﻫ讨论:ﻫ１）各种比例电路的共同之处是：无一例外地引入了电压负反馈。
2）分析时都可利用"虚短”和”虚断”的结论： iＩ=０、vＮ=ｖｐ .见图8．４ﻫ３）A vＦ的正负号决定于输入v i接至何处：ﻫ接反相端：A vF<0ﻫ接同相端:A vＦ>０，见图8。
Op Array AmpCircuitCollectionAN-31TL H 7057Practical Differentiatorf c e12q R2C1f h e12q R1C1e12q R2C2f c m f h m f unity gainTL H 7057–9IntegratorV OUT e b1R1C1t2t1V IN dtf c e12q R1C1R1e R2For minimum offset error dueto input bias currentTL H 7057–10Fast IntegratorTL H 7057–11Current to Voltage ConverterV OUT e l IN R1For minimum error due tobias current R2e R1TL H 7057–12Circuit for Operating the LM101without a Negative SupplyTL H 7057–13Circuit for Generating theSecond Positive VoltageTL H 7057–14 2Neutralizing Input Capacitance to Optimize Response TimeC N sR1R2C S TL H 7057–15Integrator with Bias Current CompensationAdjust for zero integrator drift Current drift typically 0 1 n A C over b 55 C to 125 C temperature rangeTL H 7057–16Voltage Comparator for Driving DTL or TTL Integrated CircuitsTL H 7057–17Threshold Detector for PhotodiodesTL H 7057–18Double-Ended Limit DetectorV OUT e 4 6V for V LT s V IN s V UT V OUT e 0V forV IN k V LT or V IN l V UTTL H 7057–19Multiple Aperture Window DiscriminatorTL H 7057–203Offset Voltage Adjustment for Inverting AmplifiersUsing Any Type of Feedback Element RANGE e g VR2R1JTL H 7057–21Offset Voltage Adjustment for Non-Inverting AmplifiersUsing Any Type of Feedback ElementRANGE e g V R2R1JGAINe 1aR5R4a R2TL H 7057–22Offset Voltage Adjustment for Voltage Followers RANGE e g VR3R1JTL H 7057–23Offset Voltage Adjustment for Differential AmplifiersR2e R3a R4RANGE e g V R5R4J R1R1a R3JGAIN eR2R1TL H 7057–24Offset Voltage Adjustment for InvertingAmplifiers Using 10k X Source Resistance or LessR1e 2000R3U R4R4U R3s 10k X RANGE e g VR3U R4R1JTL H 7057–254SECTION2 SIGNAL GENERATIONLow Frequency Sine Wave Generator with Quadrature OutputTL H 7057–26 High Frequency Sine Wave Generator with Quadrature Outputf o e10kHzTL H 7057–275Free-Running Multivibrator Chosen for oscillation at 100HzTL H 7057–28Wein Bridge Sine Wave OscillatorR1e R2C1e C2 Eldema 1869f e12q R1C110V 14mA BulbTL H 7057–29Function GeneratorTL H 7057–30Pulse Width ModulatorTL H 7057–316Bilateral Current SourceI OUT e R3V IN R1R5R3e R4a R5R1e R2TL H 7057–32Bilateral Current SourceI OUT eR3V INR1R5R3e R4a R5R1e R2TL H 7057–33Wein Bridge Oscillator with FET Amplitude StabilizationR1e R2C1e C2f e12q R1C1TL H 7057–347Low Power Supply for Integrated Circuit TestingTL H 7057–35 V OUT e1V k XTL H 7057–91Positive Voltage ReferenceTL H 7057–36Positive Voltage ReferenceTL H 7057–37 8Negative Voltage Reference TL H 7057–38Negative Voltage ReferenceTL H 7057–39Precision Current Sink I O eV IN R1V IN t 0VTL H 7057–40Precision Current SourceTL H 7057–41SECTION 3 SIGNAL PROCESSINGDifferential-Input Instrumentation AmplifierR4R2e R5R3A V eR4R2TL H 7057–429Variable Gain Differential-Input Instrumentation AmplifierGain adjustA V e10b4R6TL H 7057–43 Instrumentation Amplifier with g100Volt Common Mode RangeR3e R4R1e R6e10R3A V e R7 R6Matching determines common R1e R5e10R2mode rejectionR2e R3TL H 7057–4410Instrumentation Amplifier with g10Volt Common Mode RangeR1e R4R2e R5R6e R7Matching Determines CMRRA V e R6R2 1a2R1R3JTL H 7057–45High Input Impedance Instrumentation AmplifierR1e R4 R2e R3A V e1a R1 R2Matching determines CMRRMay be deleted to maximize bandwidth TL H 7057–46Bridge Amplifier with Low Noise CompensationReduces feed through ofpower supply noise by20dBand makes supply bypassingunnecessaryTrim for best commonmode rejectionGain adjustTL H 7057–4711Bridge Amplifier R1R S1e R2R S2V OUT e V a1bR1R S1JTL H 7057–48Precision DiodeTL H 7057–49Precision Clamp E REF must have a source im-pedance of less than 200X if D2is usedTL H 7057–50Fast Half Wave RectifierTL H 7057–51Precision AC to DC ConverterFeedforward compensation can be used to make a fast full wave rectifier without a filter TL H 7057–52Low Drift Peak DetectorTL H 7057–5312Absolute Value Amplifier with Polarity Detector V OUT e b l V IN l c R2R1R2 R1eR4a R3R3TL H 7057–54Sample and HoldPolycarbonate-dielectric capacitorTL H 7057–55Sample and HoldWorst case drift less than2 5mV secTeflon Polyethylene or PolycarbonateDielectric CapacitorTL H 7057–5613Low Drift IntegratorTL H 7057–57Q1and Q3should not have internal gate-protection diodes Worst case drift less than 500m V sec over b 55 C to a 125 CFast Summing Amplifier with Low Input CurrentTL H 7057–58In addition to increasing speed the LM101A raises high and low frequency gain increases output drive capability and eliminates thermal feedbackPower Bandwidth 250kHzSmall Signal Bandwidth 3 5MHz Slew Rate 10V m sC5e6c 10b 8R f14Fast Integrator with Low Input CurrentTL H 7057–59Adjustable Q Notch Filterf O e12q R1C1e 60HzR1e R2e R3C1e C2e C23TL H 7057–6015Easily Tuned Notch Filter R4e R5R1e R3R4e R1f O e12q R40C1C2TL H 7057–61Tuned Circuitf O e12q0R1R2C1C2TL H 7057–62Two-Stage Tuned Circuitf O e12q0R1R2C1C2TL H 7057–6316Negative Capacitance MultiplierC e R2R3C1I L e V OS a R2I OSR3R S e R3(R1a R IN) R IN A VOTL H 7057–65Variable Capacitance MultiplierC e 1a R b R a J C1TL H 7057–66Simulated InductorL t R1R2C1R S e R2R P e R1TL H 7057–67Capacitance MultiplierC eR1R3C1I L eV OS a I OS R1R3R S e R3TL H 7057–68 17High Pass Active FilterTL H 7057–71Values are for100Hz cutoff Use metalized polycarbonate capacitors for good temperature stabilityLow Pass Active FilterTL H 7057–72 Values are for10kHz cutoff Use silvered mica capacitors for good temperature stabilityNonlinear Operational Amplifier with Temperature Compensated BreakpointsTL H 7057–7318Current MonitorV OUT e R1R3 R2I LTL H 7057–74Saturating Servo Preamplifier withRate FeedbackTL H 7057–75 Power BoosterTL H 7057–7619Analog MultiplierR5e R1 V b10JV1t0V OUT e V1V210TL H 7057–77Long Interval TimerLow leakage b0 017m F per second delayTL H 7057–78Fast Zero Crossing DetectorTL H 7057–79 Propagation delay approximately200nsDTL or TTL fanout of threeMinimize stray capacitancePin8Amplifier for Piezoelectric TransducerLow frequency cutoff e R1C1TL H 7057–80Temperature ProbeSet for0V at0 CAdjust for100mV CTL H 7057–81 20Photodiode AmplifierV OUT e R1I DTL H 7057–82Photodiode AmplifierV OUT e10V m ATL H 7057–83 Operating photodiode with less than3mVacross it eliminates leakage currentsHigh Input Impedance AC FollowerTL H 7057–84Temperature Compensated Logarithmic Converter1k X(g1%)at25 C a3500ppm CAvailable from Vishay UltronixGrand Junction CO Q81SeriesDetermines current for zerocrossing on output 10m Aas shownTL H 7057–8510nA k I IN k1mASensitivity is1V per decade21R o o t E x t r a c t o r2N 3728m a t c h e d p a i r sT L H 7057–8622Multiplier DividerTL H 7057–87 Cube GeneratorTL H 7057–8823A N -31O p A m p C i r c u i t C o l l e c t i o nFast Log Generator1k X (g 1%)at 25 C a 3500ppm CAvailable from Vishay Ultronix Grand Junction CO Q81SeriesTL H 7057–89Anti-Log Generator1k X (g 1%)at 25 C a 3500ppm CAvailable from Vishay Ultronix Grand Junction CO Q81SeriesTL H 7057–90LIFE SUPPORT POLICYNATIONAL’S PRODUCTS ARE NOT AUTHORIZED FOR USE AS CRITICAL COMPONENTS IN LIFE SUPPORT DEVICES OR SYSTEMS WITHOUT THE EXPRESS WRITTEN APPROVAL OF THE PRESIDENT OF NATIONAL SEMICONDUCTOR CORPORATION As used herein 1 Life support devices or systems are devices or 2 A critical component is any component of a life systems which (a)are intended for surgical implant support device or system whose failure to perform can into the body or (b)support or sustain life and whose be reasonably expected to cause the failure of the life failure to perform when properly used in accordance support device or system or to affect its safety or with instructions for use provided in the labeling can effectivenessbe reasonably expected to result in a significant injury to the userNational Semiconductor National Semiconductor National Semiconductor National Semiconductor CorporationEuropeHong Kong LtdJapan Ltd1111West Bardin RoadFax (a 49)0-180-530858613th Floor Straight Block Tel81-043-299-2309十种精密全波整流电路图中精密全波整流电路的名称,纯属本人命的名,只是为了区分;除非特殊说明,增益均按1设计.图1是最经典的电路,优点是可以在电阻R5上并联滤波电容.电阻匹配关系为R1=R2,R4=R5=2R3;可以通过更改R5来调节增益图2优点是匹配电阻少,只要求R1=R2图3的优点是输入高阻抗,匹配电阻要求R1=R2,R4=2R3图4的匹配电阻全部相等,还可以通过改变电阻R1来改变增益.缺点是在输入信号的负半周,A1的负反馈由两路构成,其中一路是R5,另一路是由运放A2复合构成,也有复合运放的缺点.图5 和 图6 要求R1=2R2=2R3,增益为1/2,缺点是:当输入信号正半周时,输出阻抗比较高,可以在输出增加增益为2的同相放大器隔离.另外一个缺点是正半周和负半周的输入阻抗不相等,要求输入信号的内阻忽略不计图7正半周,D2通,增益=1+(R2+R3)/R1;负半周增益=-R3/R2;要求正负半周增益的绝对值相等,例如增益取2,可以选R1=30K,R2=10K,R3=20K图8的电阻匹配关系为R1=R2图9要求R1=R2,R4可以用来调节增益,增益等于1+R4/R2;如果R4=0,增益等于1;缺点是正负半波的输入阻抗不相等,要求输入信号的内阻要小,否则输出波形不对称.图10是利用单电源运放的跟随器的特性设计的,单电源的跟随器,当输入信号大于0时,输出为跟随器;当输入信号小于0的时候,输出为0.使用时要小心单电源运放在信号很小时的非线性.而且,单电源跟随器在负信号输入时也有非线性.图7,8,9三种电路,当运放A1输出为正时,A1的负反馈是通过二极管D2和运放A2构成的复合放大器构成的,由于两个运放的复合(乘积)作用,可能环路的增益太高,容易产生振荡.精密全波电路还有一些没有录入,比如高阻抗型还有一种把A2的同相输入端接到A1的反相输入端的,其实和这个高阻抗型的原理一样,就没有专门收录,其它采用A1的输出只接一个二极管的也没有收录,因为在这个二极管截止时,A1处于开环状态.结论:虽然这里的精密全波电路达十种,仔细分析,发现优秀的并不多,确切的说只有3种,就是前面的3种. 图1的经典电路虽然匹配电阻多,但是完全可以用6个等值电阻R实现,其中电阻R3可以用两个R 并联.可以通过R5调节增益,增益可以大于1,也可以小于1.最具有优势的是可以在R5上并电容滤波.图2的电路的优势是匹配电阻少,只要一对匹配电阻就可以了.图3的优势在于高输入阻抗.其它几种,有的在D2导通的半周内,通过A2的复合实现A1的负反馈,对有些运放会出现自激. 有的两个半波的输入阻抗不相等,对信号源要求较高.两个单运放型虽然可以实现整流的目的,但是输入\输出特性都很差.需要输入\输出都加跟随器或同相放大器隔离.各个电路都有其设计特色,希望我们能从其电路的巧妙设计中,吸取有用的.例如单电源全波电路的设计,复合反馈电路的设计,都是很有用的设计思想和方法,如果能把各个图的电路原理分析并且推导每个公式,会有受益的.最后的结论供大家在电路设计的时候参考.。
运放是集成运算放大器的简称，它是一种内部为直接耦合的高放大倍数的集成电路，其内部电路可由图①的方框图表示。
运放的电路符号如图②所示，其中图②(a)为正、负双电源供电，图②(b)为单电源供电，其封装有金属封装(B-3型即礼帽式，大功率三极管TO-3型)和塑料封装(扁平封装、双列直插封装、单列直插封装)两种形式，如图④，其引脚通常为8脚、9脚，14脚、16脚等几种。
根据集成电路封装所包含的运放单元数量，可分为单运放，如TL081，LM318、NE5539等见图3(a)(指塑封类型，下同)；双运放如TL082、LMl58、NE5532、μPC4072／4等见图3 (b)(c)；四运放如LM324、TL084、LF347等见图3(d)。
运放的特点及其类别：1．通用型这类运放无特殊要求，常在普通电路中使用，价格也很低廉，比如μA741、LM324等。
2．微偏流(高阻)型这类运放的输入阻抗极高，常以场效应管作为输入级，其输入偏流低到pA(10-12pA)级，比如AD549、OPAl28等。
3．低功耗型这类运放自身功耗极低，常以电池供电，其静态耗电有的仅为20μA，比如OP90G、LP324等。
4．高精度型这类运放的失调电压及温漂极小，具有很高的稳定性。
对频率特性要求不高，主要用于电子仪器中，比如OP07、OP177等。
5．低噪声型这类运放的特点是噪声电压密度极低，已低至0．85nV／1kHz．主要用于高级音响的前置级，比如AD829、LT1028就属这类运放。
6．高速型这类运放主要用在高频高带宽的电子设备中，通常采用电流负反馈方式，它的转换速率很高，可达2000V／μs以上。
比如LM318、EL2030C、AD8001A就属这一类运放。
7．电流型这类运放输出电流大，常用在音频功放及电机驱动电路中，比如TDA2007、LMl875、OPA541等。
就OPA541来说，它输出的最大电流可达10A，输出功率达125W。
a1和a2为理想运算放大器。
分别推导电压v01理想运算放大器是一种在理想条件下运行的放大器，输入电阻无穷大，输出电阻为零，增益无穷大，没有幅度和相位失真等特性。
它广泛应用于电子工程中，在模拟电路和信号处理等领域非常重要。
首先，我们来推导理想运算放大器a1和a2的电压v01。
对于一个运算放大器，根据虚短和虚断的原理，可以得到以下公式：v01 = a1(v+1 - v-1)v02 = a2(v+2 - v-2)其中，v+1为输入端正向电压，v-1为输入端负向电压，v+2为输出端正向电压，v-2为输出端负向电压。
a1和a2分别为两个理想运算放大器的增益。
理想运算放大器的特性使得其输入电阻无限大，输出电阻无限小，所以在理想情况下，输入端的虚短和虚断可以视为成立。
因此，运算放大器的输入电压可以近似为零，输出电压为增益乘以输入电压。
在理想情况下，a1和a2的增益为无穷大，所以v01和v02可以简化为：v01 = a1(v+1)v02 = a2(v+2)通过这些公式，我们可以根据输入端的电压和两个放大器的增益来计算输出端的电压。
这种简化的模型使得理想运算放大器在实际电路设计中非常方便和实用。
在实际电路设计中，理想运算放大器虽然无法完全实现，但可以通过一些技术手段来逼近其理想特性。
例如，使用负反馈电路可以减小非线性失真和增益波动，提高放大器的性能。
此外，选择合适的放大器结构和器件参数也是实现理想运算放大器的重要因素。
总的来说，理想运算放大器是电子工程中一种非常重要的理想化模型。
通过分析其特性和推导关键公式，我们可以更好地理解运算放大器的工作原理和在电路设计中的应用。
同时，在实际应用中，我们也可以通过一些方法来逼近理想运算放大器的特性，提高放大器的性能和稳定性。
在未来的电子工程中，理想运算放大器将继续扮演着重要的角色，为各种应用领域提供强大的功能和性能支持。
1．1 电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。
这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。
但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。
在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。
绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。
一般是正负15V，正负12V和正负5V也是经常使用的。
输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。
单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。
正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。
将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。
有一些新的运放有两个不同的最高输出电压和最低输出电压。
这种运放的数据手册中会特别分别指明Voh 和Vol 。
需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。
(参见1.3节)图一通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。
另外现在运放的供电电压也可以是3 V 也或者会更低。
出于这个原因在单电源供电的电路中使用的运放基本上都是Rail－To－Rail 的运放，这样就消除了丢失的动态范围。
需要特别指出的是输入和输出不一定都能够承受Rail－To－Rail 的电压。
虽然器件被指明是轨至轨(Rail－To－Rail)的，如果运放的输出或者输入不支持轨至轨，接近输入或者接近输出电压极限的电压可能会使运放的功能退化，所以需要仔细的参考数据手册是否输入和输出是否都是轨至轨。
反相运放电路计算公式反相运放电路是电子电路中一个非常重要的概念，要理解它的计算公式，咱们得先从基础说起。
咱就说我曾经在实验室里捣鼓这个反相运放电路的时候，那可真是状况百出。
记得有一次，我信心满满地搭建好了一个看似完美的反相运放电路，准备开始测试。
结果呢，一通电，那数据跑得乱七八糟，完全不是我预期的样子。
我就开始琢磨，到底是哪儿出了问题？反相运放电路的输出电压 Vout 与输入电压 Vin 之间存在着这样的关系：Vout = - Rf / Rin * Vin 。
这里的 Rf 是反馈电阻，Rin 是输入电阻。
这个公式看起来简单，但是要真正理解和运用好，可没那么容易。
就拿我那次失败的实验来说，我一开始没仔细核对电阻的阻值，以为自己选对了，结果其中一个电阻的实际阻值跟我标记的差了不少，这就导致了计算结果和实际输出的巨大偏差。
在实际应用中，比如我们要设计一个放大倍数为 -10 倍的反相运放电路。
假设输入电阻 Rin 选择为1kΩ，那么根据公式，反馈电阻 Rf 就应该是10kΩ。
这时候可千万要注意电阻的精度和稳定性，别像我似的，因为一个小疏忽，前功尽弃。
还有啊，电源的稳定性对反相运放电路的性能也有很大影响。
如果电源电压波动较大，那么输出电压也会跟着不稳定。
我有个同学在做实验的时候就碰到了这个问题，电源没调好，结果数据乱得一塌糊涂。
另外，在计算的时候，可别把单位给搞混了。
电阻的单位是欧姆（Ω），电压的单位是伏特（V），要是单位搞错了，那结果肯定错得离谱。
总之，反相运放电路的计算公式虽然简单，但是要想真正用好，得细心、耐心，还得有足够的实践经验。
就像我那次失败的经历，虽然当时很郁闷，但也让我更深刻地理解了其中的门道。
希望大家在学习和使用反相运放电路计算公式的时候，都能少走弯路，顺利完成自己的电路设计！。
