水力发电机工作原理水力发电机是一种通过水力能量转换为机械能，再将机械能转换为电能的装置。
其工作原理主要包括水流作用原理、发电机工作原理以及能量转换原理。
一、水流作用原理水力发电机依靠水流的动能来推动涡轮旋转，从而产生机械能。
水力发电机一般安装在水流流动的河流或水库中，通过引导水流高速流入涡轮的流道中，该流道被称为“水轮机内水道”。
水流的流动会产生压力，并且随着水流的速度增加而增加。
水流进入涡轮后，由于水流的冲击和推动作用，使涡轮开始旋转。
二、发电机工作原理水流旋转涡轮后，涡轮通过转轴与发电机相连。
转轴与发电机之间设有传动装置，将涡轮的旋转运动传递给发电机。
发电机内部是由定子和转子组成的。
定子由绕组和磁极构成，绕组通电后会产生磁场。
转子通过传动装置与涡轮相连，当转子旋转时，会不断切割磁场，引发感应电动势。
感应电动势是一种由磁场变化产生的交流电。
感应电动势的大小与磁场变化的速度和磁场强度有关。
在水力发电机中，涡轮的转速较高，因此磁场变化的速度也很快，从而产生较大的感应电动势。
这个电动势通过发电机的绕组输出，转化为电能。
三、能量转换原理水力发电机工作的最终目的是将水流的动能转化为电能，这个过程中涉及到能量的多次转换。
首先，水流的动能被转化为涡轮的机械能。
随后，涡轮的旋转运动被传递给发电机，进一步转化为电能。
在这个过程中，有一部分的能量会因摩擦、传输损耗等因素损失掉，因此水力发电机的效率并不是百分之百。
为了提高水力发电机的功率，需要优化设计涡轮的结构、提高水轮机内水道的流速以及改进发电机的转换效率等方面。
总结：水力发电机的工作原理主要包括水流作用原理、发电机工作原理以及能量转换原理。
水流推动涡轮旋转，涡轮带动转轴旋转，通过传动装置将旋转运动转化为电动势，最终将水流的动能转换为电能。
优化水力发电机的各个部分结构以提高发电效率是进一步发展水力发电技术的重要方向。
测功机测功机也称测功器，主要用于测试发动机的功率，也可作为齿轮箱、减速机、变速箱的加载设备，用于测试它们的传递功率。
主要分为水力测功机、电涡流测功机、电力测功机。
电力测功机利用电机测量各种动力机械轴上输出的转矩，并结合转速以确定功率的设备。
因为被测量的动力机械可能有不同转速，所以用作电力测功机的电机必须是可以平滑调速的电机。
目前用得较多的是直流测功机、交流测功机和涡流测功机。
根据测功机使用电流的不同，将测功机分类为：直流测功机交流测功机涡流直流测功机由直流电机、测力计和测速发电机组合而成。
直流电机的定子由独立的轴承座支承，它可以在某一角度范围内自由摆动。
机壳上带有测力臂，它与测力计配合，可以检测定子所受到的转矩。
根据直流电机原理，电机的电磁转矩同时施加于定子和转子。
定子所受到的转矩与转子所受到的转矩大小相等，方向相反，所以转轴上的转矩可以由定子上量测。
运行中轴承、电刷和风致摩擦等引起的机械转矩，会使定子和转子所受的转矩不完全相等，这给测量所带来的误差需要加以考虑。
直流测功机可作为直流发电机运行，作为被测动力机械的负载，以测量被测机械的轴上输出转矩；也可以作直流发电机运行，拖动其他机械，以测量其轴上输入转矩。
转矩与测速发电机测得的转速之积即轴功率。
这就是测功机一名的由来。
交流测功机通常由一台三相交流换向器电动机和测力计、测速发电机组合而成。
它的测功原理与直流测功机相同。
涡流测功机利用涡流产生制动转矩来测量机械转矩的装置。
它由电磁滑差离合器（见电磁调速异步电动机）、测力计和测速发电机组成。
被测动力机械与电磁滑差离合器的输入轴连接，带动电枢旋转，磁极则被安装其上的测力臂掣住,只能在一定范围内摆动一角度,配合测力计就可以由此摆动角直接读出电枢与磁极间作用的电磁转矩。
略去风摩损耗等测量误差时，此电磁转矩就等于被测动力机械的输出转矩。
涡流测功机只能产生制动转矩，不能作为电动机运行。
一般用于测量转速上升而转矩下降，或转矩变化而转速基本不变的动力机械。
水力发电机的工作原理水力发电机是一种利用水流的能量来产生电能的机器。
它通过将水的动能转化为机械能，再经由发电机的作用将机械能转化为电能。
水力发电机的工作原理主要包括水流引导、水轮机、发电机和电力传输四个步骤。
1. 水流引导：首先，需要将水源引导至水轮机，以提供动力。
通常，水力发电机会选择位于高海拔的湖泊或水库作为水源，通过建设引水渠道将水流引导至水轮机。
2. 水轮机：水力发电机的核心是水轮机，它将水的动能转化为机械能。
水轮机通常由水轮和轮轴组成，水轮又可分为垂直轴流水轮和水平轴流水轮两种类型。
- 垂直轴流水轮：水流从水轮机的顶部流入，经过水轮的叶片推动水轮转动，然后水从底部排出。
这种水轮机适用于水流较大的情况，旋转速度较慢，通常用于大型水电站。
- 水平轴流水轮：水流从水轮机的一侧流入，推动水轮叶片转动，然后水从另一侧排出。
这种水轮机适用于水流较小的情况，旋转速度较快，通常用于小型水电站。
3. 发电机：水轮机将水流的机械能传递给发电机，发电机则将机械能转化为电能。
发电机由定子和转子组成，通过转子的旋转运动在定子中感应出电流，从而产生电能。
- 交流发电机：大部分水力发电机采用交流发电机，它通过转子的旋转产生变化的磁场，进而在定子中感应出交流电。
交流发电机广泛应用于水力发电站。
- 直流发电机：部分小型水力发电机采用直流发电机，它通过转子的旋转产生恒定的磁场，进而在定子中感应出直流电。
直流发电机常用于家庭小型水力发电设备。
4. 电力传输：发电机生成的电能通常是交流电。
电能通过变压器进行升压、输送和降压处理，最终通过电网传输到各个终端用户，供电使用。
总结：水力发电机工作原理包括水流引导、水轮机、发电机和电力传输四个关键步骤。
通过将水的动能转化为机械能，再经由发电机转化为电能，水力发电机能够有效利用水流资源来产生可再生的电能。
水力发电机在能源行业中扮演着重要的角色，对环境友好且具有可再生特性，是一种可持续发展的能源利用方式。
测功机工作原理
测功机是一种用于测量物体功率的设备。
它通过测量物体施加力和物体移动的速度来计算功率。
测功机的工作原理是根据物体施加的力和物体移动的速度之间的关系进行测量。
通常，测功机通过一个电动机提供驱动力，使物体发生运动。
在物体运动过程中，测功机会通过传感器测量物体施加的力，并通过与速度传感器结合，计算出物体的功率。
具体而言，测功机的工作过程可以分为以下几个步骤：
1. 电动机提供驱动力，使物体开始运动。
2. 在物体运动的过程中，力传感器通过测量物体施加的力，并将其转化为电信号输出。
3. 同时，速度传感器也会测量物体的移动速度，并将其转化为电信号输出。
4. 通过将力信号和速度信号进行相乘运算，可以得到物体的功率值。
5. 测功机可以将功率值显示在屏幕上，或者通过输出接口传输到其他设备进行记录和分析。
总结起来，测功机通过测量物体施加的力和物体移动的速度之间的关系，计算出物体的功率。
这种工作原理使得测功机成为测量和评估物体功率的重要工具。
水力测功器水力测功器是一种用于测量水流能量的仪器。
它在水力工程领域中广泛应用，用于评估水流的能量、流速和压力等参数。
本文将介绍水力测功器的原理、结构和应用，并讨论其在不同领域中的重要性和未来发展方向。
首先，我们来了解一下水力测功器的原理。
水力测功器主要依靠测量水流的压力差来计算水流的能量。
当水流通过测功器时，它会产生一定的压力，测功器则通过测量这个压力差来确定流体的能量。
通常，水力测功器由压力传感器、数据采集器和计算机等组成。
压力传感器用于测量水流的压力差，数据采集器用于收集和记录测量数据，计算机用于数据处理和分析。
水力测功器的结构通常包括进口段、测力段和出口段。
进口段用来引导水流进入测功器，测力段用来测量水流的压力差，出口段则将水流引出测功器。
在测力段中，通常会设置一系列的压力传感器，以确保测量的准确性和可靠性。
此外，为了减小测量误差，还可以在测力段中设置一些减压阀，以控制水流的压力差在一定范围内。
水力测功器在水力工程领域中有着广泛的应用。
首先，它可以用于评估水电站的发电能力。
通过测量水流的能量，可以准确地评估水电站的发电潜力，为水电站的设计和运行提供重要的参考依据。
其次，水力测功器也可以用于评估水泵和水轮机等水力设备的性能。
通过测量水流的流速和压力等参数，可以判断水力设备的性能是否达到设计要求，为设备的改进和优化提供数据支持。
此外，水力测功器还可以用于河流和湖泊等水体的水动力学研究，为水利工程的规划和设计提供科学依据。
水力测功器在水力工程领域中扮演着重要的角色，然而，目前仍存在一些挑战和问题。
首先，由于水力测功器需要在水中运行，因此其结构和材料需要具备良好的防水性能和耐腐蚀性能。
其次，水力测功器的测量精度和稳定性也是一个重要的问题。
由于水流的复杂性和变化性，测量的准确性和稳定性对于水力测功器来说是一个挑战。
此外，水力测功器的体积较大且价格较高，这也限制了其在实际应用中的推广和应用。
为了克服这些问题，研究人员正在不断努力改进水力测功器的结构和性能。

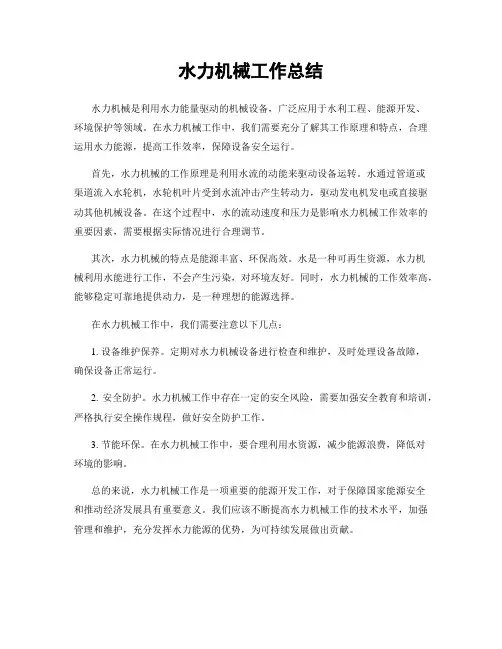

水力机械工作总结
水力机械是利用水力能量驱动的机械设备，广泛应用于水利工程、能源开发、
环境保护等领域。
在水力机械工作中，我们需要充分了解其工作原理和特点，合理运用水力能源，提高工作效率，保障设备安全运行。
首先，水力机械的工作原理是利用水流的动能来驱动设备运转。
水通过管道或
渠道流入水轮机，水轮机叶片受到水流冲击产生转动力，驱动发电机发电或直接驱动其他机械设备。
在这个过程中，水的流动速度和压力是影响水力机械工作效率的重要因素，需要根据实际情况进行合理调节。
其次，水力机械的特点是能源丰富、环保高效。
水是一种可再生资源，水力机
械利用水能进行工作，不会产生污染，对环境友好。
同时，水力机械的工作效率高，能够稳定可靠地提供动力，是一种理想的能源选择。
在水力机械工作中，我们需要注意以下几点：
1. 设备维护保养。
定期对水力机械设备进行检查和维护，及时处理设备故障，
确保设备正常运行。
2. 安全防护。
水力机械工作中存在一定的安全风险，需要加强安全教育和培训，严格执行安全操作规程，做好安全防护工作。
3. 节能环保。
在水力机械工作中，要合理利用水资源，减少能源浪费，降低对
环境的影响。
总的来说，水力机械工作是一项重要的能源开发工作，对于保障国家能源安全
和推动经济发展具有重要意义。
我们应该不断提高水力机械工作的技术水平，加强管理和维护，充分发挥水力能源的优势，为可持续发展做出贡献。
测功机的原理测功机的原理测功机，又称为发动机试验台或发动机台架，是一种用于测量和评估发动机性能的设备。
其基本原理是通过对发动机施加负载并测量相关参数来评估发动机的功率输出和效率。
测功机的工作原理可以简单概括为以下几个步骤：1. 减速器：发动机的输出轴通过减速器与测功机上的负载机构相连。
减速器的作用是将发动机的高速旋转转换为负载机构所需要的低速高扭矩输出。
2. 负载机构：负载机构用于对发动机施加负载，并通过负载的变化来测量发动机的性能参数。
有两种常用的负载类型：液力负载和电力负载。
液力负载通过流体动力传递负载到发动机，而电力负载则通过电机反馈负载到发动机。
3. 测量系统：测功机配备有一套完整的测量系统，用于测量发动机的转速、扭矩、温度和燃油消耗等参数。
这些参数通常通过传感器获取，并通过数据采集设备转换为数字信号。
4. 控制系统：控制系统负责控制测功机的操作和调节负载，以达到测试要求。
控制系统通常由计算机控制，通过预先设定的控制算法控制负载机构的运行。
5. 数据分析与显示：测功机上安装了一个数据分析与显示系统，用于实时监测和显示测量数据，并对数据进行分析。
通过数据分析，可以评估发动机的性能指标，并检测发动机的故障。
测功机的原理是基于能量守恒和力学原理。
发动机通过燃烧燃料产生的化学能转化为机械能，然后传递到测功机上的负载机构。
测功机的负载机构将发动机的机械能转化为米制物理学中的功，通过测量功和相关参数，可以计算出发动机的功率输出和效率。
在实际使用测功机进行测试时，首先将发动机安装于测功机上，并连接好电气和机械连接。
然后根据所需的测试要求，通过控制系统设定负载和运行参数。
接下来，控制系统将发动机启动并使其达到稳定运行状态，并开始记录测量参数，如转速、扭矩、燃油消耗等。
根据这些参数，可以计算出发动机的有效功率、效率和其他性能指标。
测功机广泛应用于发动机制造、研究开发和故障诊断等领域。
它可以对各种类型的发动机进行测试和评估，包括汽车发动机、船舶发动机、飞机发动机等。
测功机工作原理测功机是一种用于测量动力、扭矩、转速和输出功率的机器，它的主要工作原理是根据扭矩和转速的测量值计算出输出功率。
本文将详细介绍测功机的工作原理。
1. 转子和负载在测功机的工作原理中，转子是一个非常关键的组成部分。
转子是一个旋转的部件，由电机和机械构件组成，它与负载相连。
负载通常是一个具有可调的阻力的旋转装置，可以模拟真实的工作环境。
测功机的系统将负载与转子之间的扭矩转换为数字信号，并利用这些信号来计算输出功率和扭矩。
2. 传感器传感器是另一个重要的部分，用于测量负载和转子之间的扭矩。
传感器通常是电子式的、电磁式的或机械式的。
电子式传感器使用电子晶体管来转换扭矩数据为电信号，而机械式传感器则是将扭矩转换为机械变量。
传感器的质量和准确性是测功机的精度和可靠性的关键。
3. 转速传感器除了传感器之外，测功机还需要一个转速传感器来测量旋转的转子的速度。
转速传感器通常是用光、磁、电传感器等技术来实现的，能够测量转子的转速，并发送数据到控制软件中。
4. 控制软件控制软件是测功机的另一个重要组成部分，用于读取和处理数据，计算输出功率和扭矩。
控制软件包括存储器、中央处理器和输入/输出器等组成部分。
它能够实时监测负载和转子的状态，并向机器操作员提供必要的数据和计算结果。
5. 线控系统为了便于操作和自动化控制，测功机通常配备了一个线控系统。
线控系统可以通过有线或无线方式与控制软件进行通信，可实现对转速和扭矩的实时监测和调整。
6. 数据记录与分析系统除了上述主要组成部分外，一些现代化的测功机配备了数据记录与分析系统。
数据记录与分析系统能够记录实验数据、存储数据和自动化数据分析。
这些系统能够在测量结束后快速、自动地生成数据报告，为后续的分析工作提供方便。
综上所述，测功机的工作原理主要包括转子和负载、传感器、控制软件、线控系统和数据记录与分析系统等组成部分。
这些组成部分是相互联系的，相互作用的。
只有当这些组成部分在理想条件下协同工作时，测功机才能够获得准确的测量数据，有效地满足测试和研究的需要。
动力机械测试B动力机械测试技术B第六章 功率测量功率是表征动力机械性能的一个参数 发动机输出轴上所发出的功率称为有效功率。
发动机输出轴上所发出的功率称为有效功率2πM e n N e = M eω = 60 × 103Me：发动机输出扭矩 n： 发动机转速 用于功率测量的测功器根据其测量扭矩方式不同分为吸收型 和传递型两大类。
NeM en = 9550动力机械测试技术B 6.1 吸收型测功器工作原理：通过测量动力机械功率传递过程中的驱 动力矩或制动力矩从而获得其功率。
动力矩或制动力矩从而获得其功率吸收型测功器对功率的吸收方式不同，可分为 水力测功器、电力测功器、电涡流测功器等。
动力机械测试技术B 1）水力测功机工作原理：由于离心力作用，水 被甩至内壁面上，水与内壁的摩 擦力在两力作用下形成了旋转水 环 （尤如螺旋浆吸收主机功率 环。
（尤如螺旋浆吸收主机功率 一样）产生了制动力矩，使外壳 偏转 角度。
当转速 定时，进 偏转一角度。
当转速一定时，进 水量越大，水环越厚，制动力矩 也就越大动力机械测试技术B 1）水力测功机工作原理：将动力机械的输出功 率转变成为热量消耗掉，同时在 这个过程中完成扭矩测量。
利用物体在水中运动所受到的阻 力来对输出功率的动力机械施加 反扭矩，从而吸收其功率。
动力机械测试技术B动力机械测试技术B外壳平衡时，测功器对旋转轴所施加的阻尼力矩（或称为 制动力矩） Mk等 制动力矩 等于动力机械的输出扭矩 动力机械的输出扭矩MeMe = MkMk =F⋅l1 =W⋅sin θ⋅l2 ≈W⋅θ⋅l2M en = 9550Ne动力机械测试技术B 水温控制水力测功器在工作时把吸收了的功率转化成了热量，从而引 起水的温升 如果水温过高 则会在水中产 汽泡 产 瞬时间 起水的温升，如果水温过高，则会在水中产生汽泡，产生瞬时间 卸荷，这样将使得测功器工作不稳定，因此一般排水温度要限制 在40—50℃，并要保证足够的供水量以满足工作过程的要求。
一、实验目的1. 了解水力测功机的工作原理及结构组成；2. 掌握水力测功机的操作方法及实验步骤；3. 通过实验，验证水力测功机在测量机械设备功率输出方面的准确性和可靠性。
二、实验原理水力测功机是一种用于测试和测量机械设备功率输出的重要工具。
它采用精密的液力传动系统来模拟负载，并通过测量液体的流量和压力变化来计算功率输出。
水力测功机的工作原理基于液压系统的运作原理。
液压系统利用液体的性质传递力和能量。
当主机开始提供稳定的水压时，液体从主机流入测功机台中。
被测试设备通过一系列机械连接件与测功机台相连。
当设备开始工作时，它会施加力或负载到测功机台上，这将导致液体在测功机台的循环中产生压力变化。
通过负载传感器感知到压力变化后，相关的传感器会将这些数据传输给控制系统。
控制系统解析传感器的数据，并计算出设备的输出功率。
三、实验设备1. 水力测功机一台；2. 被测试设备一台；3. 传感器及控制系统一套；4. 连接管道及附件。
四、实验步骤1. 将被测试设备与测功机台连接好，确保连接牢固；2. 启动测功机主机，调节水压至实验要求值；3. 启动被测试设备，使其正常工作；4. 通过传感器实时监测被测试设备的转速、扭矩等参数；5. 记录实验数据，包括被测试设备的输出功率、转速、扭矩等；6. 关闭被测试设备，停止实验。
五、实验数据与分析1. 实验数据：（1）被测试设备的输出功率：P1（单位：kW）（2）被测试设备的转速：n1（单位：r/min）（3）被测试设备的扭矩：T1（单位：N·m）2. 数据分析：（1）计算被测试设备的实际输出功率P2（单位：kW）：P2 = T1 × n1 / 9550（2）计算实际输出功率与测功机测得功率的相对误差：相对误差 = |P2 - P1| / P2 × 100%（3）分析相对误差，判断实验结果的准确性和可靠性。
六、实验结论1. 水力测功机可以准确地测量被测试设备的输出功率；2. 实验结果表明，水力测功机具有较高的测量精度和可靠性；3. 通过本次实验，加深了对水力测功机工作原理及操作方法的理解。
水力机械的原理水力机械是一种利用水流能量来完成任务的机器设备。
它们可以将水流动能转化为机械能，如电能、动力等，被广泛应用于能源、水利、矿山、冶金等领域。
其原理基于流体力学和热力学的关系，通过设计合适的结构来利用水的流体特性，从而实现转换能量的目的。
水力机械主要分为液压机械和液力机械两大类。
液压机械是指利用水的压力来产生功效的机械设备，如水泵、压力机、液压机等；液力机械则是利用水流动和压力差实现工作的机器，如水轮机、涡轮、液力变速器等。
下面将对几种常见的水力机械进行原理讲解。
一、水泵水泵是一种运用压力和流量原理将水从低处输送到高处的机械设备。
其工作原理主要依靠叶轮的旋转和水的流动状态，以及压力差的作用，来推动水流地从低处向高处运动。
在水泵内部，叶轮通过电机或柴油机等动力源的驱动下，高速旋转。
当水进入叶轮进行旋转后，叶轮的叶片就会将水连成一条线，从水泵的出口处排出水流量。
在这个过程中，不同型号的叶轮被设计成不同的外形，而产生的水流会受到形状、材料、叶片数目、叶片形状和叶片间隔等因素的影响。
二、水轮机水轮机是利用水流动能和水的重力势能之间的转化来发电或产生动力让机器工作的机械设备。
水轮机可以分为垂直轴、水平轴和斜轴三种类型。
其中，垂直轴水轮机是广泛应用于水利、发电等领域的一种水力机械设备。
其工作过程中，水流通过机械水门、进口管和水轮机前室进入水轮机，进入叶片之间的腔体后，会顺势将叶片推动，从而带动水轮机转动。
水轮机内部的机械传动系统将水轮机的机械能转化为电能或动力能。
三、液力变速器液力变速器是利用水流动能的变化来转化动力和改变车辆行驶速度的机器。
通过液力变速器的调节，可以让发动机输出的动力最大限度地转化为车辆动力，实现高速行驶和保护发动机等多重功能。
液力变速器的构造由液力流体定向器、离合器、液力转换器、液压油路和油压系统等组成。
当车辆启动时，引擎会驱动液力转换器的泵而产生叶片旋转，使得水流在转子之间产生运动，进而将车辆的动力传递到液力变速器的行车系统中。
水力测功机原理水力测功机是一种测量器，可用于测量各种机械设备的功率、扭矩和转速等。
其基本原理是利用水的惯性和压力来测量设备的性能参数。
本文将介绍水力测功机的原理并分步骤阐述。
1. 原理概述水力测功机是一种利用水的动能压力来测试机械设备功率、扭矩的仪器。
水力测功机由大小不同的发动机驱动，发动机产生的动力通过液压系统传递到水动力测功机主机上，将机械设备连接到水动力测功机上，依靠水的惯性和压力，测量机械设备的功率、转速和扭矩等参数。
2. 工作原理水力测功机的工作原理是通过液压传动，将扭矩转化为水的惯性与能量，进而计算任何设备的实际性能。
首先，在水动力测功机内，水泵将水从水箱里吸入，在发动机的带动下，将水泵推动的水通过高压的软管输送到水动力测功机的台盘上。
其次，水动力测功机将水管接在机械设备的输入轴上，机械设备的输出轴连接到水动力测功机的补偿机构上。
然后，当机械设备输出动力时，水动力测功机的补偿机构可以感受到输入轴和输出轴之间的扭矩差，进而通过压紧波轮和电子传感器来实现扭矩和转速的测量。
当输入轴和输出轴之间的转速增加时，水动力测功机产生的水流也随之增加，进而增加台盘旋转的惯性，使水动力测功机通过测量台盘的转动角度来计算机械设备的输出功率。
最后，通过一系列复杂的计算，水动力测功机可以得出准确的性能参数，如扭矩、功率、转速等等。
这些参数可以帮助工程师确定机械设备的实际性能并提高其效率。
3. 应用领域水力测功机广泛应用于设计、制造、测试和维修各种类型的机械设备，如变速器、轴承、传动系统和液压系统等。
它不仅可以帮助工程师确定机械设备的实际性能参数，还可以帮助企业评估机械设备的质量和可靠性，并制定更有效的维修和保养计划，从而降低成本并提高生产效率。
总之，水力测功机是一种可靠、精确、高效的测量工具，它通过液压传动将扭矩转化为水的惯性与能量，实现对各种机械设备性能参数的测量和分析。
上海水力流速仪工作原理
上海水力流速仪采用了热膨胀原理，通常由一个传感器和一个显示器组成。
下面是它的工作原理：
1. 传感器部分：传感器通常由一个细长的金属棒和一个电阻温度传感器组成。
金属棒固定在流体中，通过测量流体对金属的冷却效应来计算流速。
在流体通过传感器时，金属棒会受到冷却，导致金属棒也会相应地冷却。
2. 温度传感器：温度传感器位于金属棒的末端，用于测量金属棒的温度变化。
传感器将温度变化转换为电阻变化，并将其传输到显示器。
3. 显示器：显示器接收传感器传来的电阻变化信号，并根据预先设定的算法将其转换为流速值。
工作过程如下：
1. 流体经过传感器时，金属棒会因冷却效应而冷却。
2. 金属棒的温度下降会导致电阻温度传感器的电阻值发生变化。
3. 传感器将电阻变化信号传输到显示器。
4. 显示器接收信号后，根据预先设定的算法将电阻变化转换为流速值。
5. 流速值通过显示器显示出来，供使用者参考。
总结：上海水力流速仪利用流体对金属棒的冷却效应来测量流速，通过检测电阻温度传感器的电阻变化，并将其转换为流速值进行显示。
测功机测功机简介:测功机也称测功器，主要用于测试发动机的功率，也可作为齿轮箱、减速机、变速箱的加载设备，用于测试它们的传递功率。
主要分为水力测功机、电涡流测功机、电力测功机。
电力测功机利用电机测量各种动力机械轴上输出的转矩，并结合转速以确定功率的设备。
因为被测量的动力机械可能有不同转速，所以用作电力测功机的电机必须是可以平滑调速的电机。
目前用得较多的是直流测功机、交流测功机和涡流测功机。
测功机分类根据测功机使用电流的不同，将测功机分类为：直流测功机交流测功机涡流测功机直流测功机由直流电机、测力计和测速发电机组合而成。
直流电机的定子由独立的轴承座支承，它可以在某一角度范围内自由摆动。
机壳上带有测力臂，它与测力计配合，可以检测定子所受到的转矩。
根据直流电机原理，电机的电磁转矩同时施加于定子和转子。
定子所受到的转矩与转子所受到的转矩大小相等，方向相反，所以转轴上的转矩可以由定子上量测。
运行中轴承、电刷和风致摩擦等引起的机械转矩，会使定子和转子所受的转矩不完全相等，这给测量所带来的误差需要加以考虑。
直流测功机可作为直流发电机运行，作为被测动力机械的负载，以测量被测机械的轴上输出转矩；也可以作直流发电机运行，拖动其他机械，以测量其轴上输入转矩。
转矩与测速发电机测得的转速之积即轴功率。
这就是测功机一名的由来。
交流测功机通常由一台三相交流换向器电动机和测力计、测速发电机组合而成。
它的测功原理与直流测功机相同。
涡流测功机利用涡流产生制动转矩来测量机械转矩的装置。
它由电磁滑差离合器（见电磁调速异步电动机）、测力计和测速发电机组成。
被测动力机械与电磁滑差离合器的输入轴连接，带动电枢旋转，磁极则被安装其上的测力臂掣住,只能在一定范围内摆动一角度,配合测力计就可以由此摆动角直接读出电枢与磁极间作用的电磁转矩。
略去风摩损耗等测量误差时，此电磁转矩就等于被测动力机械的输出转矩。
涡流测功机只能产生制动转矩，不能作为电动机运行。
水力测功机工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
水力测功机的工作原理和功率计算
1、工作原理
动力机通过联轴节带动测功机主轴上的转子组件同步旋转，搅动了工作腔中的水。
由于转子旋转所产生离心力及转子凹坑的作用，水在侧壳与转子凹坑之间产生强烈的水涡流，它给外壳一转动力矩，使动力机的转矩由转子传给外壳，装在外壳壳体上的制动臂将随着转动一角度，从而将制动力传给与制动臂连接的拉压力传感器，通过电子数显装置显示其制动力的大小。
测功机通过电动排水阀控制蝶阀开度，或通过自动调节装置控制排水执行器，由排水执行器控制蝶阀的开度，以改变测功机工作腔内水的压力来改变吸收功率的大小。
同时测功机的转速可由测速传感器测得，在电子显示仪器上显示出来。
由于是压力控制式水力测功机，又是通过改变蝶阀开度来调整工作腔压力的，整个过程必须是自动闭环控制系统，故压力式YP型测功机必须配备具有自动控制功能的电控柜才能运行工作。
2、计算
（1）功率计算
由结构设计保证，当静校臂长为973.8mm时，测功器的有效功率可用下列简易公式来计算：
P= F n/ 10000 (千瓦)
式中：F---负荷（牛顿）
n---转速（转/分）
（2）扭矩计算
M=F．L (牛．米)
式中：F---负荷（牛顿）
L---计算臂长为0.9549(米)
2。
