油耗仪的原理和使用

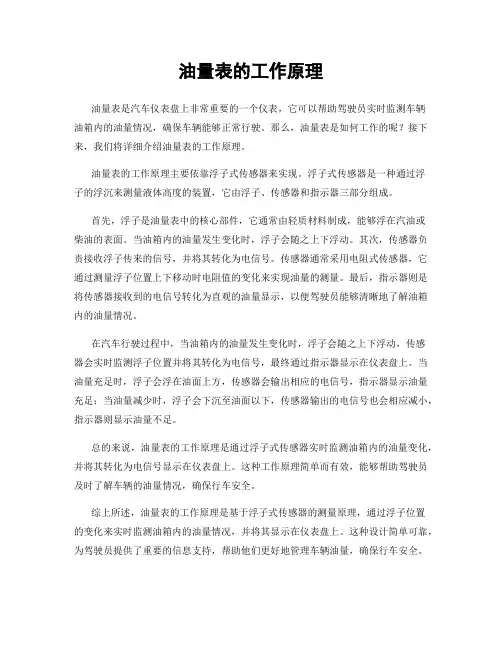

油量表的工作原理油量表是汽车仪表盘上非常重要的一个仪表，它可以帮助驾驶员实时监测车辆油箱内的油量情况，确保车辆能够正常行驶。

那么，油量表是如何工作的呢？接下来，我们将详细介绍油量表的工作原理。

油量表的工作原理主要依靠浮子式传感器来实现。

浮子式传感器是一种通过浮子的浮沉来测量液体高度的装置，它由浮子、传感器和指示器三部分组成。

首先，浮子是油量表中的核心部件，它通常由轻质材料制成，能够浮在汽油或柴油的表面。

当油箱内的油量发生变化时，浮子会随之上下浮动。

其次，传感器负责接收浮子传来的信号，并将其转化为电信号。

传感器通常采用电阻式传感器，它通过测量浮子位置上下移动时电阻值的变化来实现油量的测量。

最后，指示器则是将传感器接收到的电信号转化为直观的油量显示，以便驾驶员能够清晰地了解油箱内的油量情况。

在汽车行驶过程中，当油箱内的油量发生变化时，浮子会随之上下浮动，传感器会实时监测浮子位置并将其转化为电信号，最终通过指示器显示在仪表盘上。

当油量充足时，浮子会浮在油面上方，传感器会输出相应的电信号，指示器显示油量充足；当油量减少时，浮子会下沉至油面以下，传感器输出的电信号也会相应减小，指示器则显示油量不足。

总的来说，油量表的工作原理是通过浮子式传感器实时监测油箱内的油量变化，并将其转化为电信号显示在仪表盘上。

这种工作原理简单而有效，能够帮助驾驶员及时了解车辆的油量情况，确保行车安全。

综上所述，油量表的工作原理是基于浮子式传感器的测量原理，通过浮子位置的变化来实时监测油箱内的油量情况，并将其显示在仪表盘上。

这种设计简单可靠，为驾驶员提供了重要的信息支持，帮助他们更好地管理车辆油量，确保行车安全。

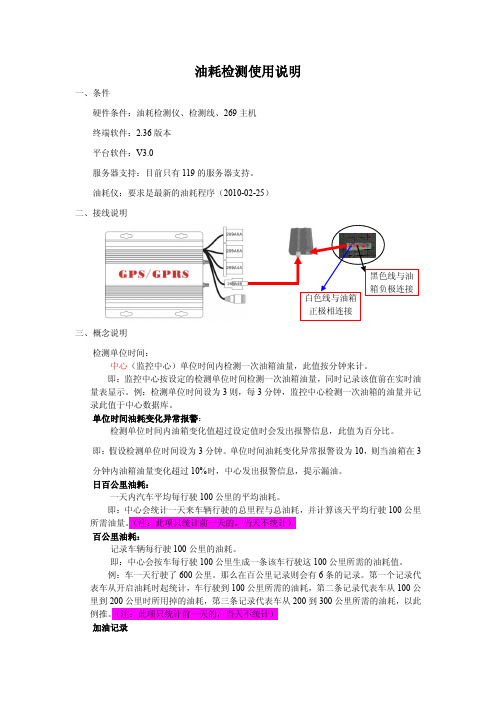

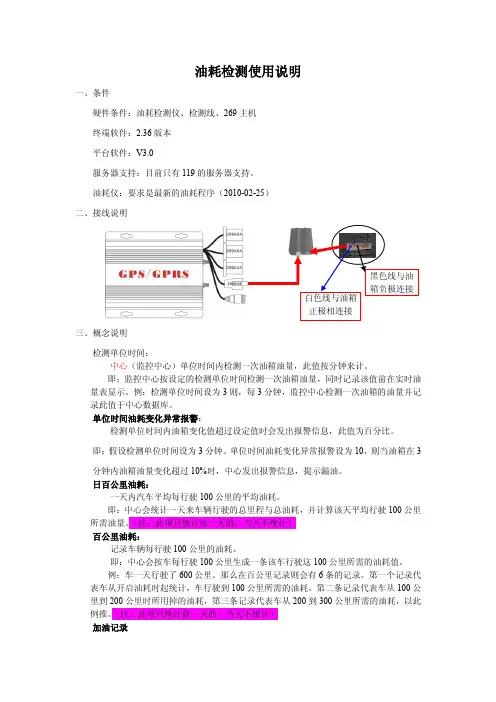

油耗检测使用说明一、条件硬件条件：油耗检测仪、检测线、269主机 终端软件：2.36版本 平台软件：V3.0服务器支持：目前只有119的服务器支持。

油耗仪：要求是最新的油耗程序（2010-02-25） 二、接线说明三、概念说明检测单位时间：中心（监控中心）单位时间内检测一次油箱油量，此值按分钟来计。

即：监控中心按设定的检测单位时间检测一次油箱油量，同时记录该值前在实时油量表显示。

例：检测单位时间设为3则，每3分钟，监控中心检测一次油箱的油量并记录此值于中心数据库。

单位时间油耗变化异常报警：检测单位时间内油箱变化值超过设定值时会发出报警信息，此值为百分比。

即：假设检测单位时间设为3分钟。

单位时间油耗变化异常报警设为10，则当油箱在3分钟内油箱油量变化超过10%时，中心发出报警信息，提示漏油。

日百公里油耗：一天内汽车平均每行驶100公里的平均油耗。

即：中心会统计一天来车辆行驶的总里程与总油耗，并计算该天平均行驶100公里所需油量。

（注：此项只统计前一天的，当天不统计） 百公里油耗：记录车辆每行驶100公里的油耗。

即：中心会按车每行驶100公里生成一条该车行驶这100公里所需的油耗值。

例：车一天行驶了600公里。

那么在百公里记录则会有6条的记录。

第一个记录代表车从开启油耗时起统计，车行驶到100公里所需的油耗，第二条记录代表车从100公里到200公里时所用掉的油耗，第三条记录代表车从200到300公里所需的油耗，以此例推。

（注：此项只统计前一天的，当天不统计） 加油记录系统自动统计油箱加油的时间及油量。

注：当天不统计四、操作说明1、终端上线；保证平台可以正常看到车辆，并能对车辆进行操作。

2、开启油耗采集功能开启油耗采集功能时请注意使用哪种调度屏或手柄，然后再开启油耗采集。

指令如下：*269#9，0110000（接黑色手柄，而且只开油耗为例）*269#*1 (可查询开启功能是否成功)3、油耗值采集1、终端机接上调度屏，保证油耗、终端机正常工作2、确保车的油箱为满油，ACC是开着3、通过调度屏，编辑*269#*81，并发送到中心，成功后，当前终端采集到的油耗值会实时打印在调度屏上，4、把油箱油量分成N等分（N最小为19），然后慢慢的从油箱抽油，抽油量为油箱满油时的1/N，记录每个等分点油箱油量及此时的电压值。

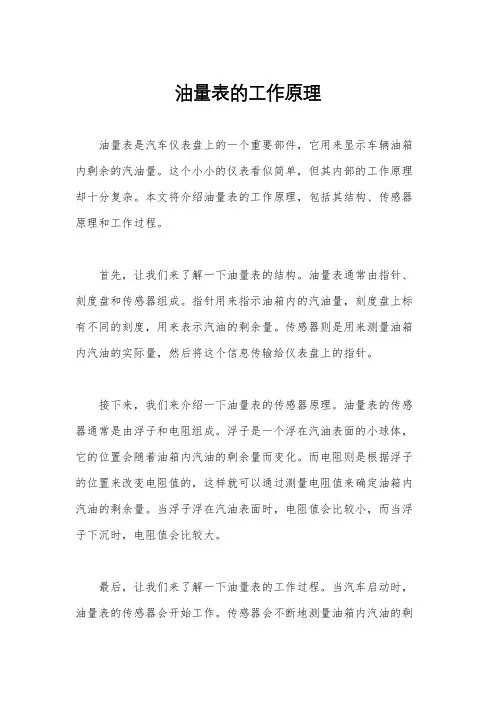

油量表的工作原理
油量表是汽车仪表盘上的一个重要部件，它用来显示车辆油箱内剩余的汽油量。

这个小小的仪表看似简单，但其内部的工作原理却十分复杂。

本文将介绍油量表的工作原理，包括其结构、传感器原理和工作过程。

首先，让我们来了解一下油量表的结构。

油量表通常由指针、刻度盘和传感器组成。

指针用来指示油箱内的汽油量，刻度盘上标有不同的刻度，用来表示汽油的剩余量。

传感器则是用来测量油箱内汽油的实际量，然后将这个信息传输给仪表盘上的指针。

接下来，我们来介绍一下油量表的传感器原理。

油量表的传感器通常是由浮子和电阻组成。

浮子是一个浮在汽油表面的小球体，它的位置会随着油箱内汽油的剩余量而变化。

而电阻则是根据浮子的位置来改变电阻值的，这样就可以通过测量电阻值来确定油箱内汽油的剩余量。

当浮子浮在汽油表面时，电阻值会比较小，而当浮子下沉时，电阻值会比较大。

最后，让我们来了解一下油量表的工作过程。

当汽车启动时，油量表的传感器会开始工作。

传感器会不断地测量油箱内汽油的剩
余量，并将这个信息传输给仪表盘上的指针。

指针会根据传感器传来的信息来调整自己的位置，从而显示出汽油的剩余量。

当汽油不足时，指针会指向“E”（empty）的位置，提醒驾驶员需要加油。

总而言之，油量表是汽车仪表盘上的一个重要部件，它通过传感器来测量油箱内汽油的剩余量，并将这个信息显示在仪表盘上。

油量表的工作原理虽然复杂，但却十分可靠，为驾驶员提供了重要的汽油信息，帮助他们更好地管理汽油消耗。

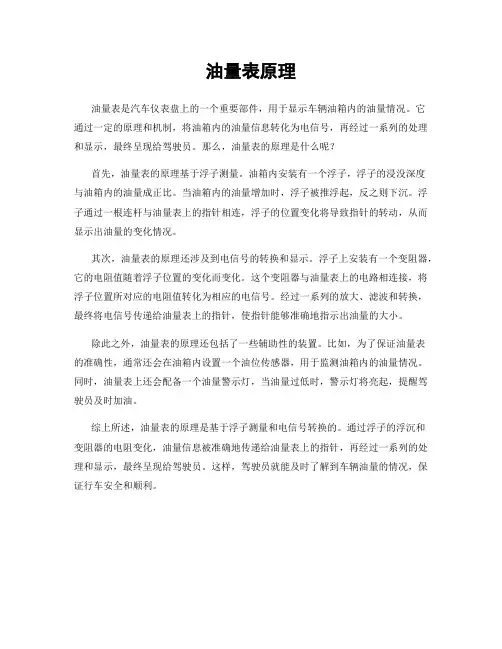

油量表原理
油量表是汽车仪表盘上的一个重要部件，用于显示车辆油箱内的油量情况。

它
通过一定的原理和机制，将油箱内的油量信息转化为电信号，再经过一系列的处理和显示，最终呈现给驾驶员。

那么，油量表的原理是什么呢？
首先，油量表的原理基于浮子测量。

油箱内安装有一个浮子，浮子的浸没深度
与油箱内的油量成正比。

当油箱内的油量增加时，浮子被推浮起，反之则下沉。

浮子通过一根连杆与油量表上的指针相连，浮子的位置变化将导致指针的转动，从而显示出油量的变化情况。

其次，油量表的原理还涉及到电信号的转换和显示。

浮子上安装有一个变阻器，它的电阻值随着浮子位置的变化而变化。

这个变阻器与油量表上的电路相连接，将浮子位置所对应的电阻值转化为相应的电信号。

经过一系列的放大、滤波和转换，最终将电信号传递给油量表上的指针，使指针能够准确地指示出油量的大小。

除此之外，油量表的原理还包括了一些辅助性的装置。

比如，为了保证油量表
的准确性，通常还会在油箱内设置一个油位传感器，用于监测油箱内的油量情况。

同时，油量表上还会配备一个油量警示灯，当油量过低时，警示灯将亮起，提醒驾驶员及时加油。

综上所述，油量表的原理是基于浮子测量和电信号转换的。

通过浮子的浮沉和
变阻器的电阻变化，油量信息被准确地传递给油量表上的指针，再经过一系列的处理和显示，最终呈现给驾驶员。

这样，驾驶员就能及时了解到车辆油量的情况，保证行车安全和顺利。

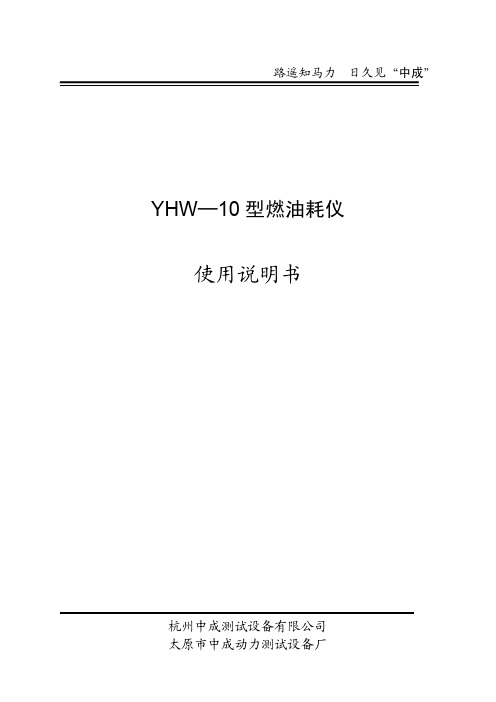

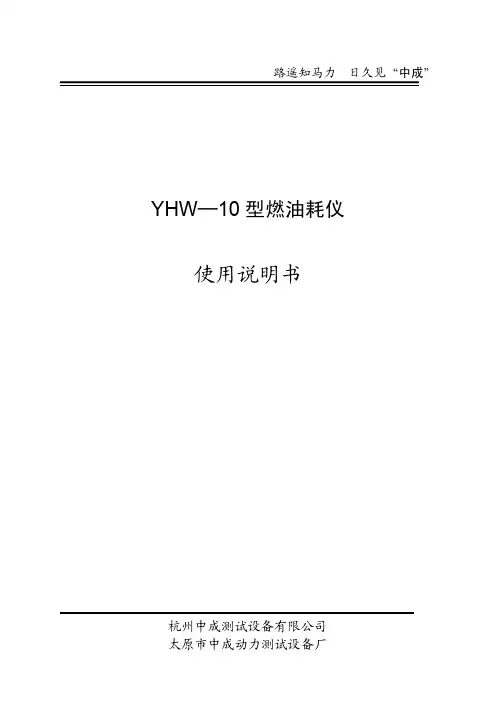

路遥知马力日久见“中成”YHW─10型燃油耗仪使用说明书杭州中成测试设备有限公司太原市中成动力测试设备厂一、概述：YHW—10型重量法燃油耗仪是用于精确测量内燃机燃油消耗量的高精度测试仪器。

由于采用了高精度和高稳定性的称重传感器、先进的A/D 转换模式以及可靠的单片机系统，使该仪器具有以下优点：1.1.测试精度高，反映速度快，可测量每秒钟发动机的油耗。

1.2.线路模式先进，制作工艺精良，因而可靠性高，抗干扰能力强，长期使用稳定性好，能适应发动机试验室的恶劣环境。

1.3.仪器有丰富的功能供用户选用，因而能最大程度地满足各种用户的常规和特殊试验要求。

1.4.采用PVC薄膜面板和轻触按键，外形美观，操作方便。

1.5.具有油位实时显示功能，可在二次表上直观地监视一次表的工作情况。

二、主要技术参数和性能：2.1量程分类：YHW—10型燃油耗仪按量程分6类，见下表：测量范围显示位数测量时间分辨率重量测量精度0～50g4位2～250s 0.01g＜0.5%F·S0～100g5位0.02g0～200g0.05g＜0.3%F·S 0～500g4位0.1g0～1kg5位0.2g＜0.2%F·S0～2kg0.5g2.2技术指标：2.2.1重量测试精度：见上表。

2.2.2定时误差：小于0.01秒。

2.2.3显示：油耗量5位，时间3位；每秒同步更新油耗量及时间；20位光柱实时监视油杯中的液位。

2.2.4电磁阀：单通常闭；线圈电压DC＋24V，0.5A。

2.2.5数据输出：标准RS232接口。

2.3仪器正常工作条件：2.3.1环境温度：0～40℃。

2.3.2电源：DC24V，功耗≤60W。

2.3.3工作方式：连续。

2.3.4燃油介质：汽油、柴油、煤油。

三、工作原理：YHW—10型燃油耗仪由高精度称重传感器、密封贮油罐、进口电磁阀和油路等构成一次表，见图2。

而二次表则由功能强大的单片机系统构成，其原理框图见图1。

油耗仪工作原理油耗仪是一种用来测量车辆燃油消耗的设备，它能够帮助车主了解车辆的油耗情况，从而更好地管理和使用车辆。

那么，油耗仪是如何工作的呢？接下来，我们将详细介绍油耗仪的工作原理。

首先，油耗仪通过测量车辆燃油系统的压力和流量来实现对油耗的监测。

它通常会通过传感器获取燃油系统的压力和流量数据，然后将这些数据传输到处理器进行处理。

处理器会根据这些数据计算出车辆的实时油耗情况，并将结果显示在油耗仪的屏幕上供用户查看。

其次，油耗仪还可以通过车辆的OBD接口获取更多的数据来进行油耗监测。

OBD接口是车辆上的一个标准接口，可以用来读取车辆的各种数据，包括发动机转速、车速、进气温度等。

油耗仪可以通过OBD接口获取这些数据，并结合燃油系统的压力和流量数据，进一步精准地计算出车辆的油耗情况。

此外，油耗仪还可以通过GPS定位功能来实现对车辆油耗的监测。

它可以根据车辆的位置信息和行驶轨迹，结合车速和燃油消耗数据，计算出车辆在不同路段和不同行驶状态下的油耗情况。

这样一来，车主不仅可以了解车辆的整体油耗情况，还可以针对性地对车辆的油耗进行优化。

最后，油耗仪还可以通过连接车载电脑或智能手机来实现更加智能化的油耗监测。

它可以将实时的油耗数据传输到车载电脑或智能手机上，让用户随时随地都能够了解车辆的油耗情况。

同时，它还可以通过手机App或云平台实现数据的存储和分析，让用户可以更加方便地管理和比较车辆的油耗情况。

总的来说，油耗仪的工作原理主要是通过测量燃油系统的压力和流量，获取车辆的各种数据，结合GPS定位和智能连接，实现对车辆油耗的监测和分析。

它能够帮助车主更加全面地了解车辆的油耗情况，从而更好地管理和使用车辆。

希望本文的介绍能够帮助大家更加深入地了解油耗仪的工作原理。

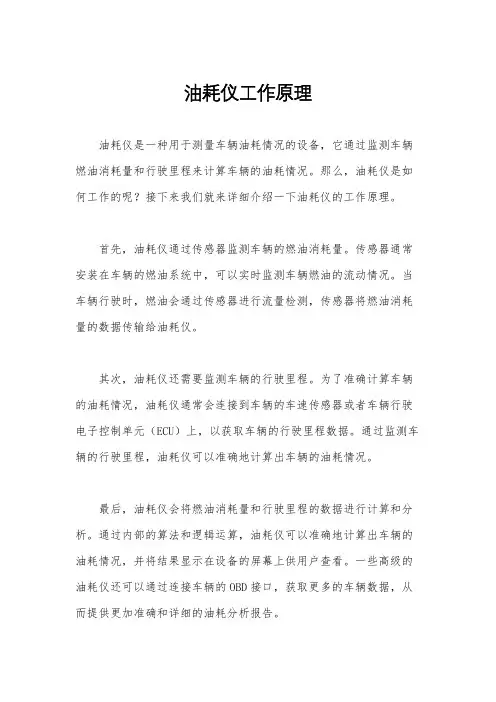

油耗仪工作原理
油耗仪是一种用于测量车辆油耗情况的设备，它通过监测车辆燃油消耗量和行驶里程来计算车辆的油耗情况。

那么，油耗仪是如何工作的呢？接下来我们就来详细介绍一下油耗仪的工作原理。

首先，油耗仪通过传感器监测车辆的燃油消耗量。

传感器通常安装在车辆的燃油系统中，可以实时监测车辆燃油的流动情况。

当车辆行驶时，燃油会通过传感器进行流量检测，传感器将燃油消耗量的数据传输给油耗仪。

其次，油耗仪还需要监测车辆的行驶里程。

为了准确计算车辆的油耗情况，油耗仪通常会连接到车辆的车速传感器或者车辆行驶电子控制单元（ECU）上，以获取车辆的行驶里程数据。

通过监测车辆的行驶里程，油耗仪可以准确地计算出车辆的油耗情况。

最后，油耗仪会将燃油消耗量和行驶里程的数据进行计算和分析。

通过内部的算法和逻辑运算，油耗仪可以准确地计算出车辆的油耗情况，并将结果显示在设备的屏幕上供用户查看。

一些高级的油耗仪还可以通过连接车辆的OBD接口，获取更多的车辆数据，从而提供更加准确和详细的油耗分析报告。

总的来说，油耗仪的工作原理主要包括监测车辆的燃油消耗量和行驶里程，然后通过内部的算法和逻辑运算来计算车辆的油耗情况，并最终将结果显示给用户。

通过使用油耗仪，车主可以及时了解车辆的油耗情况，从而更好地管理和控制车辆的燃油消耗，节约燃油成本，减少环境污染。

因此，油耗仪在现代汽车行业中扮演着越来越重要的角色。

希望通过本文的介绍，读者们能够更加深入地了解油耗仪的工作原理，为日常的驾驶生活提供更多的便利和帮助。

同时，也希望未来的油耗仪能够不断创新和完善，为汽车行业的发展和环保事业做出更大的贡献。

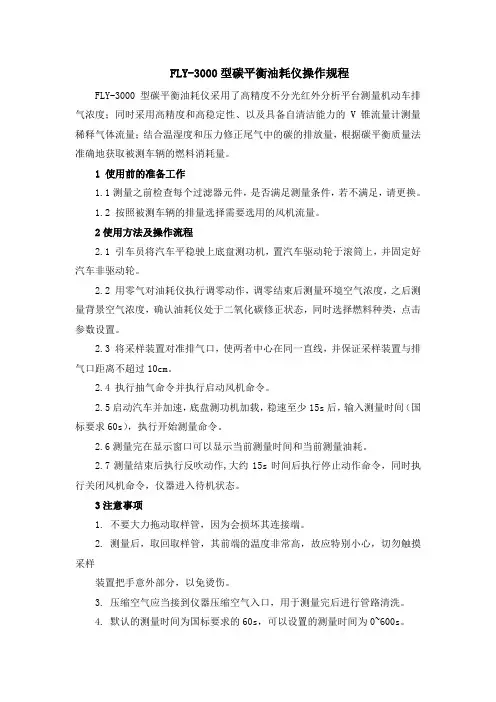

FLY-3000型碳平衡油耗仪操作规程FLY-3000型碳平衡油耗仪采用了高精度不分光红外分析平台测量机动车排气浓度；同时采用高精度和高稳定性、以及具备自清洁能力的V 锥流量计测量稀释气体流量；结合温湿度和压力修正尾气中的碳的排放量，根据碳平衡质量法准确地获取被测车辆的燃料消耗量。

1 使用前的准备工作1.1测量之前检查每个过滤器元件，是否满足测量条件，若不满足，请更换。

1.2 按照被测车辆的排量选择需要选用的风机流量。

2使用方法及操作流程2.1 引车员将汽车平稳驶上底盘测功机，置汽车驱动轮于滚筒上，并固定好汽车非驱动轮。

2.2 用零气对油耗仪执行调零动作，调零结束后测量环境空气浓度，之后测量背景空气浓度，确认油耗仪处于二氧化碳修正状态，同时选择燃料种类，点击参数设置。

2.3 将采样装置对准排气口，使两者中心在同一直线，并保证采样装置与排气口距离不超过10cm。

2.4 执行抽气命令并执行启动风机命令。

2.5启动汽车并加速，底盘测功机加载，稳速至少15s后，输入测量时间（国标要求60s），执行开始测量命令。

2.6测量完在显示窗口可以显示当前测量时间和当前测量油耗。

2.7测量结束后执行反吹动作,大约15s时间后执行停止动作命令，同时执行关闭风机命令，仪器进入待机状态。

3注意事项1. 不要大力拖动取样管，因为会损坏其连接端。

2. 测量后，取回取样管，其前端的温度非常高，故应特别小心，切勿触摸采样装置把手意外部分，以免烫伤。

3. 压缩空气应当接到仪器压缩空气入口，用于测量完后进行管路清洗。

4. 默认的测量时间为国标要求的60s，可以设置的测量时间为0~600s。

5. 测量过程中仪器后面板黄色LED指示灯常亮，测量结束后灯灭。

4 保养与维护当仪器的取样系统被汽车排气中的粉尘、油泥等污物阻塞，导致取样系统的流量大大下降时，显示屏右下角的流量标尺将会低于 2 格，同时流量标尺下方“流量”二字也会出现闪烁。

此时，应关断仪器电源，检查并清洗取样探头、取样管、短导管，更换前置过滤器、水过滤器的滤芯。
