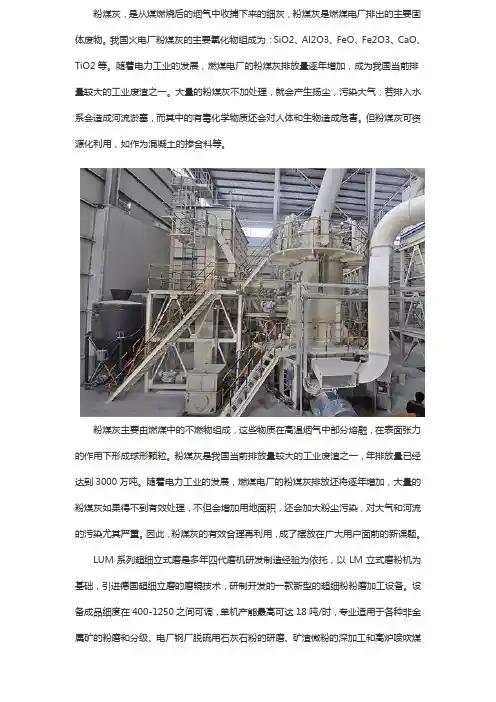

粉煤灰，是从煤燃烧后的烟气中收捕下来的细灰，粉煤灰是燃煤电厂排出的主要固体废物。
我国火电厂粉煤灰的主要氧化物组成为：SiO2、Al2O3、FeO、Fe2O3、CaO、TiO2等。
随着电力工业的发展，燃煤电厂的粉煤灰排放量逐年增加，成为我国当前排量较大的工业废渣之一。
大量的粉煤灰不加处理，就会产生扬尘，污染大气；若排入水系会造成河流淤塞，而其中的有毒化学物质还会对人体和生物造成危害。
但粉煤灰可资源化利用，如作为混凝土的掺合料等。
粉煤灰主要由燃煤中的不燃物组成，这些物质在高温烟气中部分熔融，在表面张力的作用下形成球形颗粒。
粉煤灰是我国当前排放量较大的工业废渣之一，年排放量已经达到3000万吨。
随着电力工业的发展，燃煤电厂的粉煤灰排放还将逐年增加，大量的粉煤灰如果得不到有效处理，不但会增加用地面积，还会加大粉尘污染，对大气和河流的污染尤其严重。
因此，粉煤灰的有效合理再利用，成了摆放在广大用户面前的新课题。
LUM系列超细立式磨是多年四代磨机研发制造经验为依托，以LM立式磨粉机为基础，引进德国超细立磨的磨辊技术，研制开发的一款新型的超细粉粉磨加工设备。
设备成品细度在400-1250之间可调，单机产能最高可达18吨/时，专业适用于各种非金属矿的粉磨和分级、电厂钢厂脱硫用石灰石粉的研磨、矿渣微粉的深加工和高炉喷吹煤粉的制备等大型项目。
立式磨粉机则可以让粉煤灰加工和矿渣的加工，不再成为难题，是粉煤灰加工设备和矿渣加工设备方便的一大突破。
立式磨粉机把粉磨和烘干的优点集中于一体，因而具有很高的烘干和粉磨能力。
按比例配好的混合料从进料口落在立式磨粉机的磨盘中央，同时从高温风机来的300℃左右的窑尾废气从立式磨粉机进风口进入磨内，在离心力的作用下，物料向磨盘边缘移动，经过磨盘上的环形槽时受到磨辊的碾压而粉碎，粉碎后的物料在磨盘边缘被风环处高速气流带起，大颗粒直接落到磨盘上重新粉磨，气流中的物料经过分离器时，在旋转转子的作用下，粗粉落到磨盘上重新粉磨，合格细粉随气流一起流出立式磨粉机体。

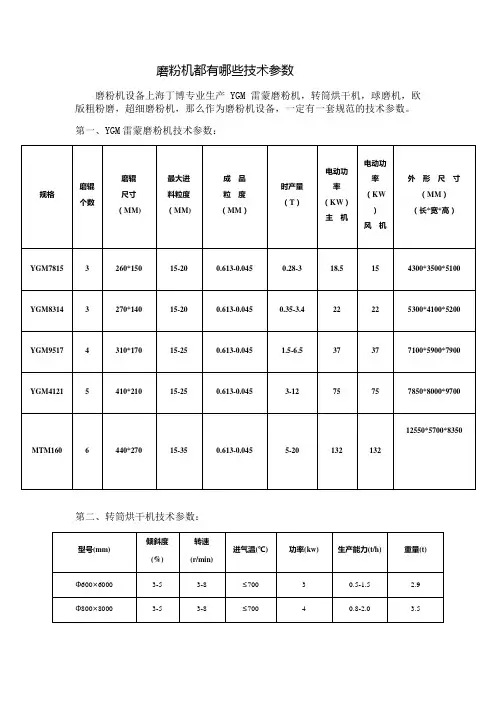

磨粉机都有哪些技术参数磨粉机设备上海丁博专业生产YGM雷蒙磨粉机，转筒烘干机，球磨机，欧版粗粉磨，超细磨粉机，那么作为磨粉机设备，一定有一套规范的技术参数。
第一、YGM雷蒙磨粉机技术参数：规格磨辊个数磨辊尺寸（MM)最大进料粒度（MM)成品粒度（MM）时产量（T）电动功率（KW）主机电动功率（KW）风机外形尺寸（MM）（长*宽*高）YGM78153260*15015-200.613-0.0450.28-318.5154300*3500*5100 YGM83143270*14015-200.613-0.0450.35-3.422225300*4100*5200 YGM95174310*17015-250.613-0.045 1.5-6.537377100*5900*7900 YGM41215410*21015-250.613-0.0453-1275757850*8000*9700 MTM1606440*27015-350.613-0.0455-********12550*5700*8350第二、转筒烘干机技术参数：型号(mm)倾斜度(%)转速(r/min)进气温(℃) 功率(kw) 生产能力(t/h) 重量(t)Φ600×6000 3-5 3-8 ≤700 3 0.5-1.5 2.9 Φ800×8000 3-5 3-8 ≤700 4 0.8-2.0 3.5Φ800×10000 3-5 3-8 ≤700 4 0.8-2.5 4.5 Φ1000×10000 3-5 3-8 ≤700 5.5 1.0-3.5 5.6 Φ1200×10000 3-5 3-8 ≤700 7.5 1.8-5 14.5 Φ1200×12000 3-5 3-8 ≤700 11 2-6 14.8 Φ1500×12000 3-5 2-6 ≤800 15 3.5-9 17.8 Φ1800×12000 3-5 2-6 ≤800 18 5-12 25 Φ2000×18000 3-5 1.5-6 ≤800 22 8-20 36 Φ2200×18000 3-5 1.5-6 ≤800 22 10-20 53.8 Φ2200×20000 3-5 1.5-6 ≤800 30 12-25 56 Φ2400×20000 3-5 1.5-5 ≤800 37 18-30 60 Φ3000×20000 3-5 1.5-5 ≤800 55 25-35 78 Φ3000×25000 3-5 1.5-5 ≤800 75 32-40 104.9（备注：转筒烘干机干燥能力因物料特性、水分含量、干燥温度等不同而不同，转筒烘干机产量以石灰石水分在18%时为准）第三、球磨机主要技术参数：规格型号简体转速(r/min) 装球量(t)给料粒度(mm)出料粒度(mm) 产量(t/h)电机功率(KW)重量(T)Φ900×1800 38 1.5 ≤20 0.075－0.89 0.65－2 18.5 3.6 Φ900×3000 38 2.7 ≤20 0.075－0.89 1.1－3.5 22 4.6 Φ1200×2400 32 3.8 ≤25 0.075－0.6 1.5－4.8 45 12.5Φ1200×3000 32 5 ≤25 0.074－0.4 1.6－5 45 12.8 Φ1200×4500 32 7 ≤25 0.074－0.4 1.6－5.8 55 13.8 Φ1500×3000 27 8 ≤25 0.074－0.4 2－5 90 17 Φ1500×4500 27 14 ≤25 0.074－0.4 3－6 110 21 Φ1500×5700 27 15 ≤25 0.074－0.4 3.5－6 132 24.7 Φ1830×3000 24 11 ≤25 0.074－0.4 4－10 180 28 Φ1830×6400 24 23 ≤25 0.074－0.4 6.5－15 210 34 Φ1830×7000 24 25 ≤25 0.074－0.4 7.5－17 245 36 Φ2200×5500 21 30 ≤25 0.074－0.4 10－22 370 48.5 Φ2200×6500 21 30 ≤25 0.074－0.4 14－26 380 52.8 Φ2200×7500 21 33 ≤25 0.074－0.4 16－29 475 56第四、欧版粗粉磨的性能参数：型号PC4008-75PC4012-90PC4015-132转子直径 (mm) 750 900 1150转子长度 (mm) 800 1200 1500转子转速 (r/min) 800-1000 800-1000 550-800进料口尺寸(mm) 320×930 400×1200 500×1500最大给料粒度 (mm) < 30 < 40 < 50出料粒度 (mm) 0-3 0-3 0-8处理能力 (t/h) 15-30 30-60 60-100电动机功率 (KW) 75 90 132外型尺寸2130×1665×1610 2840×2100×2020 3720×2650×2540(L×W×H/mm)第五、超细磨粉机技术参数：型号SCM80 SCM90 SCM100 SCM100A SCM125 平均工作直径/mm 800 930 1035 1300 环道数量/层 3 3～4 3 4 4磨辊数量/个21 24～32 27 34～36 40～44 主轴转速/r.p.min 230～240 200～220 180～200 135～155 入料粒度/mm ≦20成品粒度范围/um(mesh) 5-47(325~2500)成品产量t/H 0.5-4.5 0.6-6.5 0.7-7 1-8.5 1.5-12 安装外形长*宽*高/m 13.9*4*6.2 14.7*4.8*7.2 18*4.6*8.6 14*9*10.25整机容量/KW 145-165 185-204 263 263-290 380-430以上就是磨粉机的技术参数，出料粒度根据客户要求可调节，此参数仅供参考，规格若有变动，依公司实际产品为准。

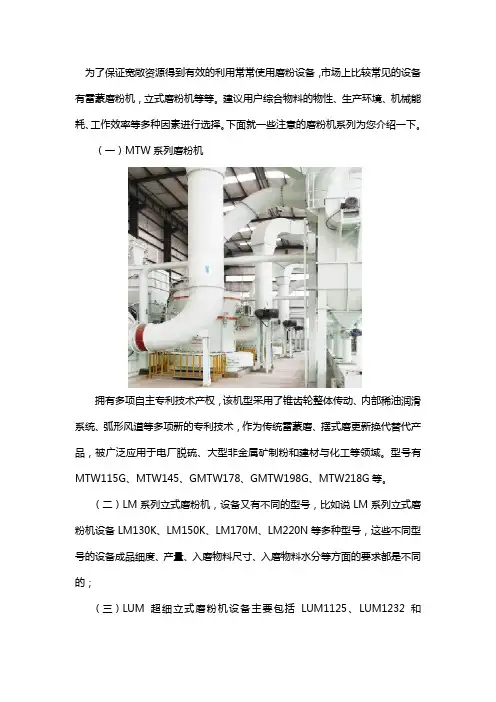

为了保证宽敞资源得到有效的利用常常使用磨粉设备，市场上比较常见的设备有雷蒙磨粉机，立式磨粉机等等。
建议用户综合物料的物性、生产环境、机械能耗、工作效率等多种因素进行选择。
下面就一些注意的磨粉机系列为您介绍一下。
（一）MTW系列磨粉机
拥有多项自主专利技术产权，该机型采用了锥齿轮整体传动、内部稀油润滑系统、弧形风道等多项新的专利技术，作为传统雷蒙磨、摆式磨更新换代替代产品，被广泛应用于电厂脱硫、大型非金属矿制粉和建材与化工等领域。
型号有MTW115G、MTW145、GMTW178、GMTW198G、MTW218G等。
（二）LM系列立式磨粉机，设备又有不同的型号，比如说LM系列立式磨粉机设备LM130K、LM150K、LM170M、LM220N等多种型号，这些不同型号的设备成品细度、产量、入磨物料尺寸、入磨物料水分等方面的要求都是不同的；
（三）LUM超细立式磨粉机设备主要包括LUM1125、LUM1232和
LUM1436三种型号的设备。
下面为您提供一些选择磨粉机型号时应注意的地方：
1、生产能力
在保证达到所需磨矿细度的条件下，完成所规定的产量。
2、适当考虑设备大型化
因设备大型化，总的设备重量轻、占地少、生产系统少，操作人员和辅助系统少，相应的投资和生产成本低。
3、选用运转率高的设备
在同类型的设备中也有好坏新旧之分。
棒磨机、自磨机有时运转率低一些，但在特定条件下还是适用的。
在原则上应选用运转率高的设备，以减少检修和停车时间。
4、知道矿物研磨所要求的细度，根据自己矿物要求的细度，选择闭板的孔径与分仓位置。

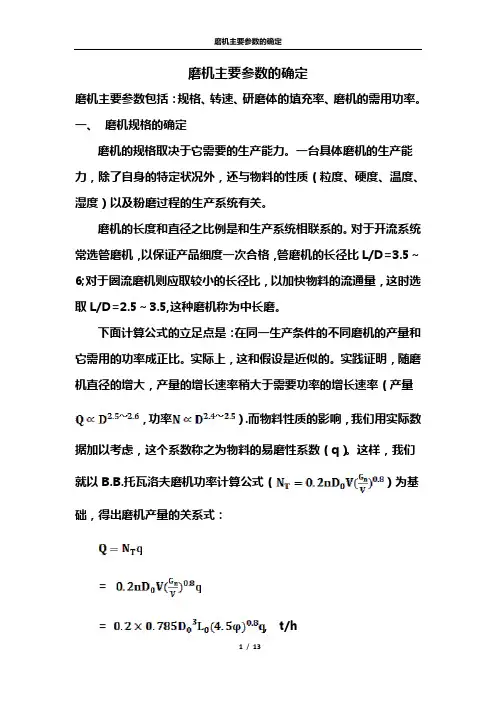

磨机主要参数的确定磨机主要参数包括：规格、转速、研磨体的填充率、磨机的需用功率。
一、磨机规格的确定磨机的规格取决于它需要的生产能力。
一台具体磨机的生产能力，除了自身的特定状况外，还与物料的性质（粒度、硬度、温度、湿度）以及粉磨过程的生产系统有关。
磨机的长度和直径之比例是和生产系统相联系的。
对于开流系统常选管磨机，以保证产品细度一次合格，管磨机的长径比L/D=3.5～6;对于圈流磨机则应取较小的长径比，以加快物料的流通量，这时选取L/D=2.5～3.5,这种磨机称为中长磨。
下面计算公式的立足点是：在同一生产条件的不同磨机的产量和它需用的功率成正比。
实际上，这和假设是近似的。
实践证明，随磨机直径的增大，产量的增长速率稍大于需要功率的增长速率（产量，功率）.而物料性质的影响，我们用实际数据加以考虑，这个系数称之为物料的易磨性系数（q）。
这样，我们就以B.B.托瓦洛夫磨机功率计算公式（）为基础，得出磨机产量的关系式：== , t/h其中：——磨机的粉碎能力，（kw）V——磨机有效容积，（）,()——磨机有效直径，（m）——磨机有效长度，(m)——研磨体填充率,——研磨体装入量，（t）(取的容重为4.5) n——磨机转速，（rpm）q——物料易磨性（单位电能的产量），（）易磨性系数成品类别生产方式及系统易磨性系数备注原料（中等硬度石灰石、粘土、铁粉等）湿法、管磨、开流0.06～0.07 细度8～10%（4900孔/筛余）干法、管磨、圈流0.08～0.085细度8～10%（4900孔/筛余）干法、中卸磨、圈流0.09～0.095细度8～10%（4900孔/筛余）湿法、棒球磨、开流0.08～0.085细度10～12%（4900孔/筛余）水泥600＃普通管磨、开流、干法窑的熟料0.029～0.031 比面积3000～3400管磨、圈流、干法窑的熟料0.035～0.037比面积2600～3000管磨、开流、湿法窑的熟料0.031～0.033比面积3000～3400管磨、圈流、湿法窑的熟料0.037～0.039比面积2600～3000500＃普通管磨、开流、干法窑的熟料0.038～0.04细度5～8%（4900孔/筛余）管磨、圈流、干法窑的熟料0.046～0.048细度5～8%（4900孔/筛余）管磨、开流、湿法窑的熟料0.040～0.042细度5～8%（4900孔/筛余）管磨、圈流、湿法窑的熟料0.048～0.050细度5～8%（4900孔/筛余）当预计生产能力Q给定后，再选定磨机的转速比Ψ,以及研磨体填充率，并选定合适的长径比,则磨机有效直径即可求出。

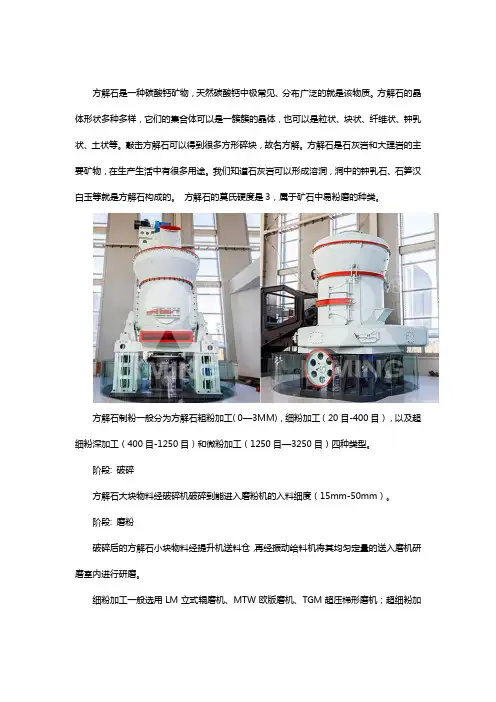

方解石是一种碳酸钙矿物，天然碳酸钙中极常见、分布广泛的就是该物质。
方解石的晶体形状多种多样，它们的集合体可以是一簇簇的晶体，也可以是粒状、块状、纤维状、钟乳状、土状等。
敲击方解石可以得到很多方形碎块，故名方解。
方解石是石灰岩和大理岩的主要矿物，在生产生活中有很多用途。
我们知道石灰岩可以形成溶洞，洞中的钟乳石、石笋汉白玉等就是方解石构成的。
方解石的莫氏硬度是3，属于矿石中易粉磨的种类。
方解石制粉一般分为方解石粗粉加工( 0—3MM)，细粉加工（20目-400目），以及超细粉深加工（400目-1250目）和微粉加工（1250目—3250目）四种类型。
阶段: 破碎方解石大块物料经破碎机破碎到能进入磨粉机的入料细度（15mm-50mm）。
阶段: 磨粉破碎后的方解石小块物料经提升机送料仓，再经振动给料机将其均匀定量的送入磨机研磨室内进行研磨。
细粉加工一般选用LM立式辊磨机、MTW欧版磨机、TGM超压梯形磨机；超细粉加工一般选用LUM超细立式磨机、HGM中速微粉磨。
阶段: 分级粉磨后的物料经选粉机进行分级，不合格的粉子被选粉机分级后返回主机重新粉磨。
阶段: 集粉符合细度的粉子随气流经管道进入收尘器内进行分离收集，收集的成品粉子经出料口由输送装置送成品料仓，再统一用装粉罐车或者自动打包机进行包装。
某方解石加工厂【选用设备】：MTW138欧版磨粉机【客户反馈】：在设计上，黎明的工程师表现出了较强的创造性，整个系统增加了料仓自动报警系统和检测系统，而且所有的设计、安装、调试都是免费的，我们非常满意。
方解石的深加工产品——重钙细粉用于人造石、人造地砖、天然橡胶、合成橡胶、涂料、塑料、复合新型钙塑料、电缆、造纸、牙膏、化妆品、玻璃、医药、油漆、油墨、电缆、电力绝缘、食品、纺织、饲料、粘结剂、密封剂、沥青、建材、油毡建筑用品、防火天花板和日用化工等产品中作填充料。

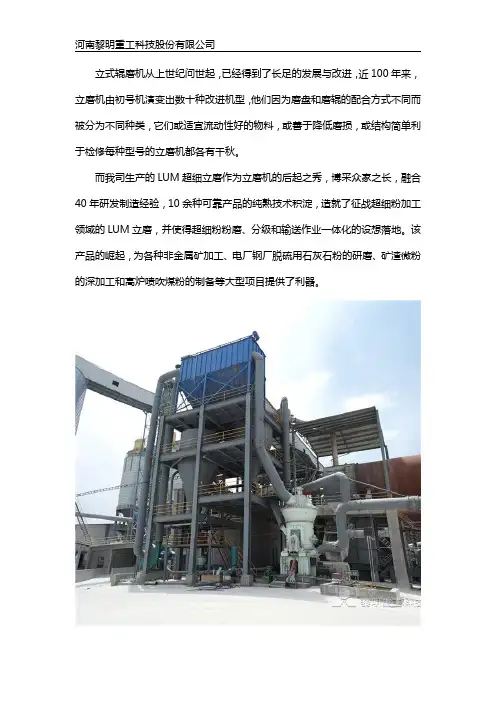

立式辊磨机从上世纪问世起，已经得到了长足的发展与改进，近100年来，立磨机由初号机演变出数十种改进机型，他们因为磨盘和磨辊的配合方式不同而被分为不同种类，它们或适宜流动性好的物料，或善于降低磨损，或结构简单利于检修每种型号的立磨机都各有千秋。
而我司生产的LUM超细立磨作为立磨机的后起之秀，博采众家之长，融合40年研发制造经验，10余种可靠产品的纯熟技术积淀，造就了征战超细粉加工领域的LUM立磨，并使得超细粉粉磨、分级和输送作业一体化的设想落地。
该产品的崛起，为各种非金属矿加工、电厂钢厂脱硫用石灰石粉的研磨、矿渣微粉的深加工和高炉喷吹煤粉的制备等大型项目提供了利器。
LUM超细立磨专注于超细粉磨粉，一次性出料细度能够达到20微米，充分研磨后细度能达到5微米，对于大型工业生产来说是十分出色的细度。
采用多轮选粉原理，所有转子均可变频调速，成品细度在选定范围内均可实现。
如果您想实观产品、考察基地，亦或是走进生产现场，更加深入的了解立磨性能，黎明重工诚候您的到来。

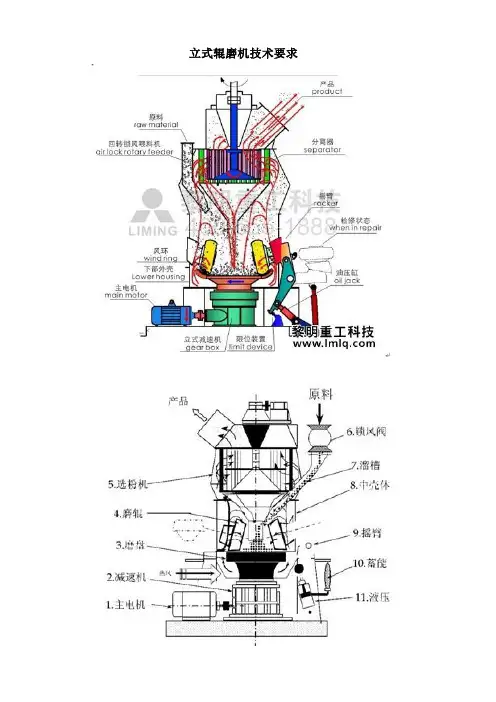

立式辊磨机技术要求一、立式辊磨机介绍：1、立磨又称立式磨、辊磨、立式辊磨。
2、它能够大量利用来自预热器的余热废气，能高效、综合地完成物料的中碎、粉磨、烘干、选粉和气力输送过程，集多功能于一体。
3、由于它是利用料床原理进行粉磨，避免了金属间的撞击与磨损，金属磨损量小、噪音低，而球磨机是单颗粒粉碎，由于单颗粒粉碎的偶然性，使大量的能量消耗在研磨体之间及研磨体与磨机衬板之间的碰撞与磨损上，因而其效率很低。
4、又因为它是风扫式粉磨，带有内部选粉功能，避免了过粉磨现象，因此减少了无用功的消耗，粉磨效率高，与球磨系统相比，粉磨电耗仅为后者的50%～60%。
5、还具有工艺流程简单、单机产量大、入料粒度大、烘干能力强、密封性能好、负压操作无扬尘、对成品质量控制快捷、更换产品灵活、易实现智能化、自动化控制等优点。
6、立磨的技术含量高于球磨机，它是集机（含液压）、电、仪于一体的，功能综合性强的设备，无论是操作或维修的技术要求都超过球磨机。
7、料层厚度一般应控制在80-120mm为好，磨出口温度控制在80～90℃左右。
8、立磨组成：传动装置、磨盘、磨辊、喷口环、液压拉伸装置、选粉装置、润滑系统、机壳等。
9、立式辊磨机工作原理：电动机通过减速机带动磨盘转动，磨辊在磨盘的磨擦作用下围绕磨辊轴自转，物料通过锁风喂料装置从进料口落入磨盘中央，受到离心力的作用向磨盘边移动。
经过粉磨区时，被啮入磨辊与磨盘间碾压粉碎。
磨辊相对物料及磨盘的粉碎压力是由液压拉伸装置提供（适宜的粉碎压力可根据不同物料的硬度进行调节）。
物料在粉碎过程中，同时受到磨辊的压力和磨盘与磨辊间相对运动产生的剪切力作用。
物料被挤压后，在磨盘轨道上形成料床（料床厚度由磨盘挡料环高度决定），而料床物料颗粒之间的相互挤压和磨擦又引起棱角和边缘的剥落，起到了进一步粉碎的作用。
粉磨后的物料继续向盘边运动，直至溢出盘外。
磨盘周边设有喷口环，热气流由喷口环自下而上高速带起溢出的物料上升，其中大颗粒最先降落到磨盘上，较小颗粒在上升气流作用下带入选粉装置进行粗细分级，粗粉重新返回到磨盘再粉磨，符合细度要求的细粉作为成品，随气流带向机壳上部出口进入收尘器被收集下来。

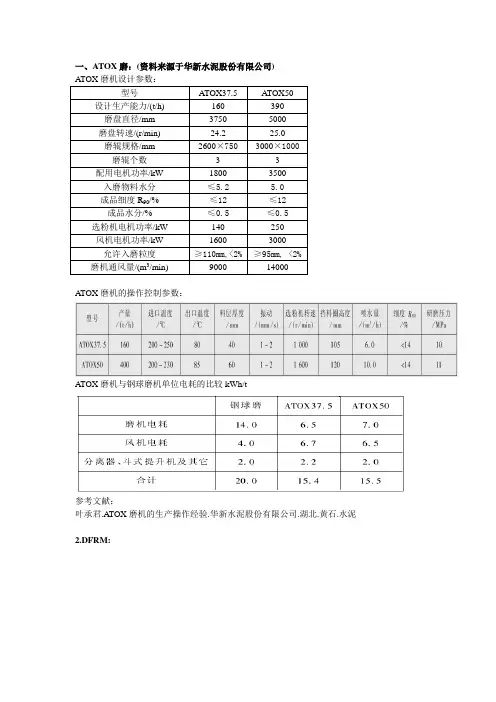

一、ATOX磨：(资料来源于华新水泥股份有限公司)
A TOX磨机的操作控制参数：
A TOX磨机与钢球磨机单位电耗的比较kWh/t
参考文献：
叶承君.A TOX磨机的生产操作经验.华新水泥股份有限公司.湖北.黄石.水泥2.DFRM:
HRM:
参考文献：
1. 田志东.DFRM立磨及系统开发与应用. 山西新东方机械有限公司.山西.太原. 机械管理开发
2. 胡子龙.HRM立磨在2500t\d水泥熟料线上的应用.浙江虎山集团.浙江.江山.工艺装备。
3.雷蒙磨
参考文献：
1.吴学峰，吴劲松.传统雷蒙磨的升级与换代. 上海建设路桥机械设备有限公司，上海.中国
非金属矿工业导刊
2.吴学锋.再论超细雷蒙磨的性能和效益. 朝阳市超细粉体有限责任公司，辽宁，朝阳. 中
国非金属矿工业导刊。

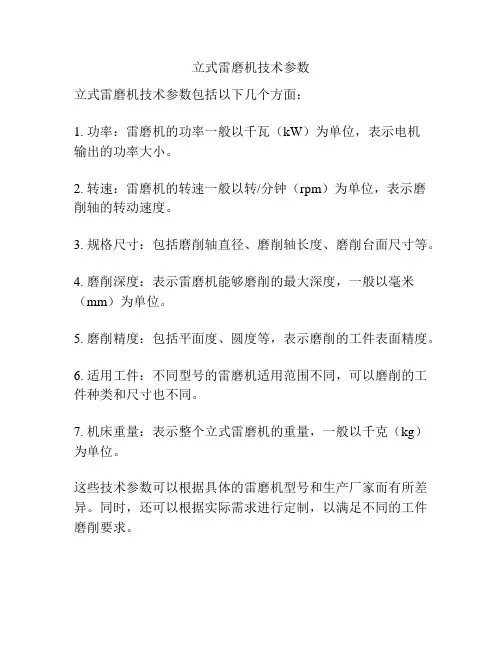

立式雷磨机技术参数
立式雷磨机技术参数包括以下几个方面：
1. 功率：雷磨机的功率一般以千瓦（kW）为单位，表示电机
输出的功率大小。
2. 转速：雷磨机的转速一般以转/分钟（rpm）为单位，表示磨削轴的转动速度。
3. 规格尺寸：包括磨削轴直径、磨削轴长度、磨削台面尺寸等。
4. 磨削深度：表示雷磨机能够磨削的最大深度，一般以毫米（mm）为单位。
5. 磨削精度：包括平面度、圆度等，表示磨削的工件表面精度。
6. 适用工件：不同型号的雷磨机适用范围不同，可以磨削的工件种类和尺寸也不同。
7. 机床重量：表示整个立式雷磨机的重量，一般以千克（kg）为单位。
这些技术参数可以根据具体的雷磨机型号和生产厂家而有所差异。
同时，还可以根据实际需求进行定制，以满足不同的工件磨削要求。
LM立式磨（0.8-0.038mm）现代技术，国家专利，集烘干、粉磨、选粉、输送于一体；单机产量大，效率高，金属污染小，运行稳定，粒度分布集中，精于非金属矿领域。
适用于水泥、电力、冶金、化工、非金属矿等行业的物料磨粉，并专注于非金属矿、煤粉和矿渣三大领域。
效率高：磨辊在磨盘上直接碾压磨碎物料，能耗低，和球磨系统相比节约能耗30%～40%。
磨损少：工作中磨辊并不与磨盘直接接触，且磨辊与衬板采用品质良好材料制作，因此使用寿命长，磨损少。
MTW欧版磨粉机（1.6-0.045mm）国家专利，明星产品，锥齿轮整体传动，采用稀油润滑系统；效率高、产量大，投资小，见效快，节能环保，大型非金属矿制粉领域的良好选择。
30余年磨机制造经验，4代磨机成熟蜕变；锥齿轮整体传动，强大动力；采用磨辊联动增压技术，同等功率下，产量提升20%。
风机、主轴传动系统和风机传统系统均采用稀油润滑，换油周期约4个月，换油周期长，成本低，维护频次少；通过工业产品环保认证，空气自循环系统与除尘器双管齐下，满足国家环保要求。
MW环辊微粉磨（38-3μm）引进新技术，精于超细粉加工，细度可调可控，成品最终细度一次性可达d97≤5μm；配置脉冲式除尘器、消音房，绿色环保。
磨腔内无滚动轴承和螺钉，避免了轴承易损、螺钉松动而毁坏设备的问题。
设备采用脉冲式除尘器，配置有消音器和消音房，降低了粉尘和噪声污染，环保效果好。
易损件采用耐磨材料，使用寿命多在一年以上，成品最终细度一次性可达D97≤5μm。
在同等成品细度和功耗下，比气流磨投资成本低，回收周期短，但是产量高45%以上。
LUM超细立磨（38-3μm）引进新技术，金属污染小，突破超细粉加工产能瓶颈；智能化控制，运行稳定，特别的磨辊碾压装置，多头选粉机，效率高，产量大。
采用料层粉磨原理，物料在磨内停留时间短，重复碾磨少，含铁量少，成品白度和净度高；特殊设计的辊套和衬板的研磨曲线，可一次粉磨至650目，通过二次选粉可选至3250目。
世邦工业磨粉机产品介绍在介绍世邦工业磨机产品之前，先来看3个概念。
粒度指颗粒的大小。
通常球体颗粒的粒度用直径表示，立方体颗粒的粒度用边长表示。
对不规则的颗粒，可将与该颗粒有相同行为的某一球体直径作为该颗粒的等效直径。
粒度单位：微米（μm）、目数（mesh）细度是指物料中小于某一粒度的所有粒子的质量在全部物料中的百分含量。
细度单位：微米（D50，μm）、目数（D97、mesh）目数一般定义是指筛网在1一平方英寸内的空数。
目数和微米有对照表。
200目约为75微米。
世邦工业的6大系列磨机产品生产细粉30—400目的有MTM中速梯形磨、MTW欧版磨、MB5X摆式悬辊磨、LM立磨4大系列。
生产超细粉400—3000目应用领域MTM中速T型磨该磨粉机适用于建材、化工、冶金、矿山、耐火材料、陶瓷、钢铁、电力、煤炭等行业的物料加工。
可粉磨方解石、重晶石、石油焦、大理石、铝矾土、锰矿、铁矿、磷矿石、白云石、石膏等莫氏硬度在9级以下，湿度在6%以下的各种非易燃易爆矿产物料。
MTW欧版磨本系列磨粉机适用于冶金、建材、化工、矿山等矿产品物料的粉磨加工，可粉磨石灰石、方解石、大理石、滑石、白云石、铝矾土、重晶石、石油焦、石英、铁矿、磷矿石、石膏、石墨等莫氏硬度在9级以下，湿度在6%以下的各种非易燃易爆矿产物料。
MB5X摆式悬辊磨对于石灰石，方解石，大理石，重晶石，长石，滑石，铝矾土，磷矿石，氧化铁红，白云石，花岗岩，烟煤，无烟煤，褐煤，高岭土，膨润土，石膏等莫氏硬度7级以下、含水量在6%以下的各种非易燃易爆的脆性矿产物料均可进行粉磨。
LM立磨LM系列立式磨粉机可广泛应用于水泥、电力、冶金、化工、非金属矿等行业。
用于将块状、颗粒状及粉状原料磨成所要求的粉状物料。
LUM超细立磨LUM系列超细立式磨粉机，可广泛应用于化工、冶金、非金属矿等行业，尤其在超细白色非金属的粉磨加工领域，有着出色表现，可为造纸、涂料、颜色、塑料、橡胶、PVC、油墨等行业提供高品质的填料和添加剂。
３．０ｍ×１３ｍ高细水泥磨提高水泥颗粒级配的效果ＳＡ水泥厂 ３．０ｍ×１３ｍ开流高细磨生产水泥，产量４５～４８ｔ／ｈ，比表面积＞３６０ｍ２／ｋｇ，３～３２μｍ水泥颗粒含量６３％～６５％，混合材掺量达到４０％～４５％，其中工业废渣掺量＞３５％，创造了较好的经济效益和社会效益。
１磨机工艺技术参数（表１）主电机：ＹＲ１４００－８／（１４００ｋＷ／１０ｋＶ）减速机：ＪＤ×９００输送设备：进料提升机：ＮＥ１００×１２．６ｍ／１１ｋＷ／９０ｔ／ｈ出料提升机：ＮＥ１００×２１．６ｍ／１１ｋＷ／９０ｔ／ｈ成品提升机：ＮＥ１００×３２．６ｍ／２２ｋＷ／９０ｔ／ｈ成品链式输送机：ＦＵ３１５×２６ｍ／１１ｋＷ／８０ｔ／ｈＭＢ３０１３０高细磨共分四仓，一、二仓中间为内选粉筛，双层隔仓板结构，物料经一仓破碎冲击作用，进入二仓，在二、三仓设有筛分双层隔仓板装置，筛板篦缝孔径在５ｍｍ；三、四仓设有普通双层隔仓板，活化挡料环，磨尾出料装置与筛粉隔仓板相似；出料端采用组合式出料篦板，实现了料和球的分离。
一仓、二仓装有阶梯衬板，三仓、四仓装有小波纹衬板。
２磨机研磨体级配入磨熟料采用新型干法窑熟料，平均入磨粒度１５ｍｍ，根据入磨粒度确定平均球径：，由于没有预破碎，开路磨一仓平均球径要增大１～２ｍｍ，各仓填充率是一仓小于二仓，二仓大于三仓，三仓小于四仓，研磨体全部采用钢球级配。
采用逐渐增大级配的方法，第一级小、第二级逐渐增大级配，一仓平均级配７１．１３ｍｍ，二仓球径４１．１６ｍｍ，三仓球径２９．３５ｍｍ，四仓球径１６．８４ｍｍ。
研磨体总重量１０８ｔ，其级配见表２。
３水泥颗粒级配的效果采用高细磨生产水泥，有利于提高水泥的颗粒级配。
水泥细粉是由大小不同的颗粒组合的混合粉体，水泥颗粒对水泥强度影响较大，文献报道?眼１?演?熏３～３２μｍ的颗粒是水泥熟料主要活性部分，对强度增长率起主要作用。
石料磨粉机是磨粉机的一种新型研发出来的机器，是一种是石料加工设备主要适用于对中、低硬度，莫氏硬度6级的非易燃易爆的脆性物料的超细粉加工具有高效、节能易损件使用寿命长、安全可靠性高、产品细度高、环保、清洁等优点。
作为欧版粉磨机的核心设备，LUM超细立式磨粉机优势众多。
拥有30年四代磨机研发制造经验，在经验丰富的基础上，以LM立磨为基础，引进德国超细立磨的磨辊技术，良人才团队跟进现代技术、潜心研究，最终设计开发了这款新型超细粉磨设备。
可广泛应用于方解石、大理石、石灰石、重钙、滑石、重晶石、白云石等非金属矿物超细粉磨加工和碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等中。
它还是大型非金属矿制粉规模化建厂使用设备。
这款优秀设备在以下方面发挥了充分优势：成品品质优、选粉技术好、运行方便、检修方便且环保等。
用LUM超细立式磨粉机打磨出来的产品细度高，产品细度一次性可达到D97≤5μm。
因为这款机器采用料层粉磨原理，物料在磨内停留时间短，重复碾磨少，使得最后的产成品含铁量少，成品白度和净度高；再加上特殊设计的辊套和衬板的研磨曲线，可一次粉磨至所需细度（0.045-0.02mm）。
采用多轮选粉原理，所有转子均可变频调速，成品细度在选定范围内均可实现；且生产同细度成品时，比普通磨机节能30%-50%；多品种生产时再现性较高。
这款设备装备机械和电子限位装置，避免破坏性冲击和震动；采用PLC/DCS自动控制的磨辊加压控制方式，控制方便，无需人工操作；立的磨辊润滑站，既能充分润滑又防止油多泄漏。
磨辊不与磨盘直接接触，磨损少，寿命长；磨辊可翻出检修，方便快捷，减少停机损失；震动小，噪音低，整体密封性好，无粉尘外溢，清洁环保。
在成品细度及电动机功率相同的情况下，比气流磨、搅拌磨、球磨机的产量高一倍以上。
磨辊、磨环采用特殊材料锻制而成，从而使利用程度大大提高。
在物料及成品细度相同的情况下，比冲击式破碎机与涡轮粉碎机的磨损件使用寿命长2-5倍，一般可达一年以上，加工碳酸钙、方解石时，使用寿命可达2-5年。
详细解析立磨型号是如何命名的上海世邦LM系列立磨针对中大型规模的粉磨生产有很强的适应能力，具备破碎磨粉、筛选分级、烘干的多项功能，而且针对不同类型的物料，要使用不同型号的立磨。
但是立磨规格、型号那么多，它们之间有什么区别呢？客户要怎么选购合适的设备，你能从立磨的技术参数表格中get到哪些关键参数要点？你知道立磨是如何命名具体型号的吗？小编与你一起探讨一下。
1.立磨型号大小是根据立磨转盘中径来确定LM是立磨拼音limo首字母缩写，而立式磨机的型号大小主要是根据立磨的转盘中径来确定的。
如立磨的转盘中径是1300mm（130cm），此设备型号就是LM130K、 LM130N或LM130M；如果转盘中径变为2200mm（220cm），那么此设备就可以命名为LM220K、LM220N或LM220M。
2.立磨型号类别可匹配不同的物料类型：K、M、 N大家可能会注意到，立磨型号LM220的后缀是字母K、M、N。
这其实主要是针对入磨物料的不同而加以区别的。
K代表矿石，M代表煤，N 则代表难磨类物料。
所以在选购时要注意匹配客户所要粉磨的矿石类型。
上海世邦的这三大类立磨在设计时就略有分别，就拿各个类型最小的立式磨机型LM130来说，客户关心的，主要有以下几点：a、LM130M煤粉立磨的设计要点主要针对煤粉水分和煤粉细度来展开，入磨粉碎的煤块其湿度不得大于15%，再加上煤块煤粉本身硬度并不大，所以主电机功率也不大，185kw就足够了，又因为立磨本身自带烘干功能，所以能保证出料煤粉的水分在1%以下，时产量是10-15t/h，原煤哈氏可磨指数大于55HGI。
b、LM130K矿石立磨则主要针对水泥、方解石、滑石、石墨、石英等一般矿石，高效的工作效率将物料粉磨成80-325目的粉末颗粒，时产量是10-30t/h，主电机功率是200kw，时产量和电机功率都会比煤粉立磨略大。
c、LM130N是世邦立式磨机专门针对难磨物料而改造设计的，相比普通煤粉和一般矿石来说，铅锌矿这类的难磨矿石的时产量要略微低一些，5-14t/h，不过能保证出料细度的标准都是一样的，80-325目，主电机功率是200kw。
LUM系列超细立式磨粉机的型号及运行参数环境税、污染严控条令的下发让水泥、钢铁、电厂等“两高一资”产业不寒而栗，向环境要效益的年代已经过去了，环境污染、资源节约已经成为工业企业考核的重点，而对于钢铁厂等多个钢渣、水泥产出企业来说，矿渣粉立磨机的出现将毫无疑问的成为解决环保问题的关键筹码。
据了解，矿渣经过立磨机处理后能够作为高性能混凝土的新型掺合料，具有抗压、抗拉、抗弯、抗剪等优势，因此被众多水泥厂评选为节约原料的首选，而矿渣立磨机也成为众多水泥厂争相采购的主流设备。
一提到年产60万吨矿粉生产示范线，业内人士不由自主的就能想到新乡市有限公司，该条线2010年开始建立，2011年投产，今年已经步入第四个年头，原先投资的5000万成本，现在均已收回，高质量的矿粉被远销到各地，排队购买矿粉的火爆情形每天都在上演着。
究竟是什么让这条矿粉生产线如此受市场青睐呢?很简单，专业的矿渣立式磨机主机设备。
据有关人士介绍，其生产的GRMS型号矿渣立磨机与市场上同行相比，产量更大、能耗更低、矿粉质量更好。
这台立磨机引进国际上最著名的日本宇部UBE立磨机技术，又加上天津设计院的改良，更加让其他品牌矿渣立磨机望尘莫及。
图：安装在水泥厂年产60万吨生产线中的GRMS系列矿渣立磨机河南孟电年产100万吨矿渣立磨机生产线、广东长亨年产60万吨矿渣立磨生产线、山东鄄城宏宇年产60万吨矿渣立磨机生产线等四五十家客户案例纷纷反馈：采用GRMS矿渣立磨机能够实现整条矿粉生产线系统电耗不超过43kWh/t，甚至有的案例单机电耗可达28.5kWh/t，节电效果明显，大大减少了这些建材企业的运营成本。
目前，新乡市具备承接年产20万吨——100万吨的矿渣立磨机生产线总承包能力，从GRMS26.21到GRMS53.61，型号齐全、产量巨大，非常适合高收益人士的投资发展。
年产60万吨生产线、年1000目立式磨粉机是我公司经过多年的潜心研究和刻苦钻研而研发的新一代矿石制粉设备，该设备在很多行业中都得到了良好的应用，如我们的在石灰石，方解石，碳酸钙，滑石粉，叶腊石，云母等矿粉上的应用情况良好，很大的促进了了我国的矿粉的发展。
1000目立磨设备采用了传统的辊式磨粉机的工作原理，不断地加大对于耐磨配件的研发，使得目前为公司的磨粉设备在市场上反应良好，尤其是一些矿粉产业比较集中的如湖南，湖北，安徽，云南，广西，贵州，吉林等地均得到了客户的一致认可。
1000目立式磨粉机和普通的磨粉机相比具有以下的几点性能优势：1、与气流磨相比适用范围更大。
2、与其它同类磨机相比，磨辊对物料的碾压力在高压弹簧的作用下提高800-1200Kg. 3、节能。
在产量和细度相同的情况下，系统能耗仅为气流磨的三分之一。
4、投资小，收益高。
在产量和细度相同的情况下，其价格仅为气流磨的八分之一。
5、进料粒度大，出料一次性平均粒径可达到6.5um的超细粉。
6、叠式多极密封研磨装置，密封性能好。
7、除尘效果完全达到国家粉尘排放标准。
欢迎致电我公司服务热线：4008168355.进行设备咨询。
水泥厂第三条年产60万吨的矿渣粉立磨生产线利用钢铁厂排放出来的废渣、废料，经过处理，可以掺合在混凝土中，改善混凝土的性能，降低水泥和混泥土工程成本，实现二次循环利用。
从新乡市公司了解到，近三年来，矿渣微粉生产线项目异常的火爆。
而最受市场欢迎、上马最多的的矿渣生产线产能便是年产60万吨矿渣生产线，让小编为您介绍一下年产60万吨矿渣立磨型号和生产线具体投资、运行、产品等情况。
第一、年产60万吨矿渣立磨型号使用的是GRMS46.41GRMS46.41矿渣立磨机生产效率大，电耗低已经成为不容争议的事实，具体参数如表：立式辊磨机参数项技术参数单位型号规格GRMS46.41粉碎物料矿渣允许入磨物料最大粒度Max. 30 mm，95%<10mmmm允许入磨物料最大水份>15 Max.20%出磨物料细度4200cm2/g出磨物料最大水份<0.5%生产能力90~100t/h要求入磨的正常/最大热风温度220-260/300℃入磨的设计气体量180000NM3/h磨机漏风系数<5~10%出磨的设计气体量210000NM3/h出磨的正常/最大气体温度90/100℃粉磨电耗27~33kWh/t立磨整机总重量～670t第二、年产60万吨矿渣粉立式磨粉机生产线主要流程新乡市城建的年产60万吨矿渣粉立式磨粉机生产线工艺设计讲究、组织合理。
其主要工作流程为：矿渣经定量给料称计量后由胶带输送机直接送入立式磨粉机喂料口，烘干兼粉磨后的矿渣微粉经长袋脉冲除尘器收集后由空气输送斜槽、提升机输送进入矿渣分库，而产生的吐渣经胶带输送机、斗式提升机重新喂入立磨机喂料口，在吐渣胶带输送机上设置电磁除铁器进行除铁，整个过程简单、高效，大大节省了工人操作的培训成本和维护成本。
第三、年产60万吨矿渣立磨那么为什么这条线如何受客户欢迎呢?新乡市城建的年产60万吨矿渣粉立式磨粉机生产线具有：1、拥有独特的工艺、合理的配型;2、最终的矿粉成品质量高，市场需求大;3、新乡市年产60万吨矿渣粉示范生产线让客户心里更有底。
据悉，新乡市有限公司自建的矿渣粉立式磨机生产线投资5000万，不到三年便收回成本，成为国内最知名的矿粉生产线示范培训基地。
并赢得国内众多客户前来参观考察，使客户能够全方位、系统的了解矿粉生产线运营情况，心里更有底，增加了与新乡市有限公司合作的信心。
更多产品资料和技术参数请咨询在线客服!从有关负责人那里了解到，4月份，签订的钢渣生产线合同项目主要包括湖北武汉重德年产60万吨钢渣微粉总包生产线等;矿渣生产线合同主要包括：新乡豫辉年产60万吨矿渣微粉总包生产线、山东菏泽宏宇年产30万吨矿渣微粉总包生产线、河南焦作丹阳GRMS46.41矿渣粉立磨单机采购。
作为一家有着56年水泥粉磨设备生产经验的老企业，新乡市有限公司这几年的发展可谓是风生水起，从第一台管磨机研制到水泥生产线总包，从单台矿渣立磨的制造到矿渣微粉生产线的集成总包，一直行走在创新的道路上。
第二季度一开始，新乡市有限公司便捷报频传，如新乡水泥厂第三条矿渣微粉生产线投产、河北辛集年产60万吨矿渣立磨生产线投产。
近日，再次传来振奋人心的好消息：截止到昨天，湖北、新乡、山东、焦作的四家企业先后与签订了钢渣、矿渣微粉生产线总包及单台主机设备购买合同，价值高达1亿元。
实力超群老客户带新客户愈演愈烈从2008年推广矿渣微粉生产设备以来，新乡市不论是技术实力还是安装经验，均受到了众多客户的广泛认可，这两年更是出现了老客户带动新客户建设矿粉线的现象。
据了解，此次湖北武汉重德年产60万吨钢渣微粉总包项目是继2013年上海宝钢宁波新型建材科技有限公司年产150万吨复合粉(30万吨钢渣粉、2×60万吨矿渣微粉)项目后又一力作，再次合作的目的就是看中了强大的实力以及钢渣粉广阔的市场前景。
更值得一提的是，与签订年产60万吨矿渣微粉生产线合同的新乡豫辉水泥有限公司之前一直使用的是我们的矿粉，后来看到矿粉销售形势十分火爆，利润巨大，于是决定自筹建一条矿渣生产线，一方面为水泥厂提供矿粉原料，另一方面可以进行外销，实现企业的多元化收益。
设计先进环境保护措施严格到位据矿渣微粉方案设计师告诉记者，整个生产线工艺讲究，环保要求严格，立磨机采用全封闭系统，系统在负压下工作，无扬尘，环境清洁;并且立磨机在工作中没有球磨机钢球相互碰撞、撞击衬板的金属撞击声，因此噪音小，整个系统的噪音也不超过60分贝，使周围环境不受影响或降到最低污染程度。
更重要的是，配置出的矿渣微粉生产线整个工程生产用水绝大部分能够循环使用，循环率在82%以上，只需少量水补充，无废水排放，因此不会对周围水系造成污染。
案例众多矿渣微粉效益有目共睹从2008年以来，新乡市有限公司在矿渣微粉设备生产和总包工程中独树一帜，不论是年产20万吨还是年产100万吨，都能为客户提供EPC总承包/交钥匙服务。
从客户表中我们看到这样一种现象，多家客户矿粉生产线建设不止1条，比如此次签订合同中的山东菏泽宏宇，之前与已经上了一条30万吨线和一条60万吨线，在投产和销售过程中发现，矿粉市场极为广阔，原有的两条线已经无法满足市场的需求，于是开始着手建立新的矿粉生产线。
由此可见，随着国家资源节约的提倡和环境保护意识的增强，矿渣微粉生产处理将成为五到十年水泥行业资源环保再利用的重要途径，前景不可限量。
第一季度国家经济形势的不明朗让很多水泥建材企业发展极为保守，但是随着3月份棚户区改造、铁路投资计划实施、华南东北水泥价格复苏等热点的显现，逐渐表明了国家将大力投资基础设施建设，从而利好建材板块，也一定会时刻奉行“三心”原则：热情真诚的服务让客户选择放心，优质的粉磨设备让客户用的省心，高质量矿粉生产让客户赚钱舒心。
图：河南孟电建设的年产100万吨矿粉生产线自主研制开发生产的年产60万吨立磨矿粉示范生产线全景图新乡市有限公司GRMS46.41矿渣粉立磨的主要设计参数为：生产能力达90~110 t/h，成品细度为420~450m2/Kg，出磨水份小于等于1%，主电机功率为3150 KW。
在公司自主研制开发生产的年产60万吨立磨矿粉示范生产线中使用了公司自制的GRMS46.41矿渣立磨和CCLF4×11收粉器，从2011年投产至今，矿粉生产线运行稳定，每天到矿粉线厂购买矿粉的火车络绎不绝，取得了良好的经济效益。
通过对立磨机各项经济指标的统计计算，结果显示：该46.41矿渣立磨示范生产线统，每生产一吨矿粉的系统电耗为35~40KWh/t，煤耗为15~20Kg/t(煤的发热量为5500~6500KCal)，各项指标均已达到设计要求，充分展现出立磨粉磨矿渣设备在节能降耗、循环经济方面的优势。
另外，新乡GRMS46.41矿渣立磨采用高效笼形转子选粉机，保证成品比表面积可以在420~450 m2/Kg 范围内灵活调节。
同时还采用平盘锥辊的结构形式，磨辊可以单独翻出磨外，维修方便。
新乡一流立磨生产厂家这样的一条矿粉示范生产线，为行业树立了一个规范化的样板矿粉生产线，成为矿粉线培训基地，加快了立式磨机推广步伐，为迎接着无球化时代的到来做出重要的贡献。
一、前景：用矿渣微粉等量替代混凝土及水泥制品中的水泥用量，已经成为建材行业的主流趋势。
越来越被行业内人士看好。
二、矿渣粉生产线工艺：矿渣原料由汽车运输进厂，自卸料到防雨堆棚堆放。
堆棚的原矿渣经抓斗机喂入喂料仓，经过皮带秤计量后由大皮带送入磨机粉磨，粉磨物料由系统风机带入收尘器中进行收集，经提升机提至散装库中储存、散装。
粉磨的同时配置空气热风炉，300℃的热风入磨，对物料进行烘干。
