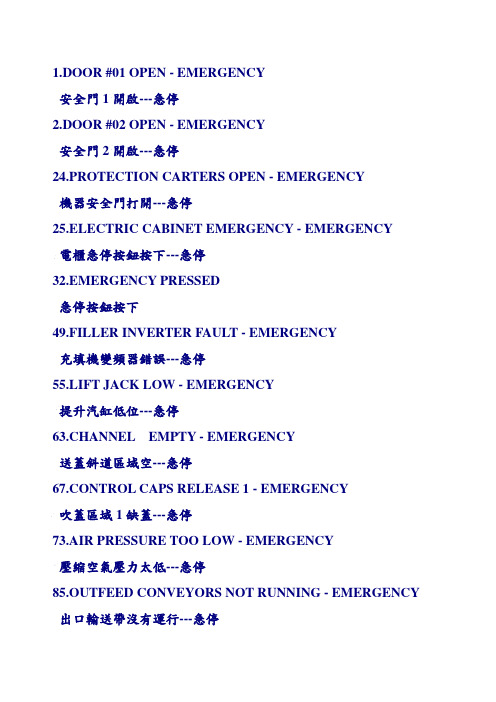

1.DOOR #01 OPEN - EMERGENCY安全門1開啟---急停2.DOOR #02 OPEN - EMERGENCY安全門2開啟---急停24.PROTECTION CARTERS OPEN - EMERGENCY機器安全門打開---急停25.ELECTRIC CABINET EMERGENCY - EMERGENCY電櫃急停按鈕按下---急停32.EMERGENCY PRESSED急停按鈕按下49.FILLER INVERTER FAULT - EMERGENCY充填機變頻器錯誤---急停55.LIFT JACK LOW - EMERGENCY提升汽缸低位---急停63.CHANNEL EMPTY - EMERGENCY送蓋斜道區域空---急停67.CONTROL CAPS RELEASE 1 - EMERGENCY吹蓋區域1缺蓋---急停73.AIR PRESSURE TOO LOW - EMERGENCY壓縮空氣壓力太低---急停85.OUTFEED CONVEYORS NOT RUNNING - EMERGENCY 出口輸送帶沒有運行---急停87.OUTFEED FILLER JAMMING - EMERGENCY充填機出口堵塞---急停99.UV LAMP THERMAL OVERLOAD - STOP紫外燈過載---停止101.CAP HOPPER 1 THERMAL OVERLOAD - STOP理蓋機過載---停止104.GENERAL THERMAL OVERLOAD - STOPF230、F231、F250、F252斷路器同時過載---停止107.LUBRICATOR THERMAL OVERLOAD - STOP黃油泵過載---停止113.CIP NOT FINISHED - STOPCIP沒有結束---停止115.PRODUCTION CYCLE ACTIVE - STOP生產周期沒結束---停止117.FILLER INVERTER THERMAL OVERLOAD - STOP充填機變頻器過載---停止126.RECOVERY PUMP THERMAL OVERLOAD - STOP回收泵過載---停止127.RINSING WATER PRESSURE TOO LOW 1ST TREATMENT - STOP1段洗瓶水壓力太低---停止128.RINSING WATER PRESSURE TOO LOW 2ND TREATMENT -STOP2段洗瓶水壓力太低---停止130.UHT NOT READY FOR STERILIZATION - STOP UHT滅菌沒有准備好---停止161.OUTFEED CONVEYOR FULL - STAND BY出口輸送帶滿---待機162.INFEED CONVEYOR EMPTY - STAND BY入口輸送帶空---待機163.INFEED CONVEYOR NOT RUNNING - STAND BY 入口輸送帶沒有運行---待機165.TANK LEVEL OUT OF RANGE - STAND BY充填缸液位超出范圍---待機168.FILLER TANK TEMPERATURE LOW - STANDBY 充填缸溫度太低---待機169.UHT NOT READY FOR PRODUCTION - STANDBY UHT生產沒有准備---待機170.INFEED PIPE TEMPERATURE LOW - STANDBY 入口管路溫度太低---待機185.OUTFEED CONVEYOR FULL - RED. SPEED出口輸送帶滿---減速186.INFEED CONVEYOR EMPTY - RED. SPEED入口輸送帶空---減速194.LUBRICATION CIRCUIT JAMMED - WARNING黃油泵回路阻塞---警告195.GREASE LOW LEVEL - WARNING潤滑油低位---警告201.PROTEC. CARTERS CONTROL DISABLED - WARNING 安全門保護取消---警告205.FILLER NOT RESTORED - WARNING充填機沒有復位---警告214.RECYCLE TANK LEVEL TOO HIGH – WARNING回收泵液位太高---警告215. UHT BYPASS REQUEST - WARNINGUHT要求回流216.BOTTLE CAPPING DISABLED - WARNING旋蓋功能取消---警告。
附录1：SINUMERIK 840D系统报警清单1“Battery alarm power supply〞电池报警原因：电池电压低于规定值。
纠正措施：更换电池后用应答键消除报警。
〔注意：系统必须带电更换电池。
〕3“PLC stop〞PLC停机原因：PLC没有准备。
纠正措施：用编程器PG读出中断原因〔从ISTACK〕并进行分析；分析NC屏幕上的PLC 报警。
4“Invalid unit system〞非法的单位系统说明：在机床数据MD5002中选择了非法的单位组合，即测量系统的单位〔位置控制分辨率〕与输人系统的单位〔转换系数大于10)之间的组合。
纠正措施：修改机床数据位MD5002，然后关掉电源重开。
5“Too many input buffer parameter〞太多的输人缓冲参数说明：当使用“FORMAT USER M.〞软键格式化用户程序存储器时扫描这个报警。
纠正措施：修改机床数据MD5〔输入低一点的数值〕，然后重新格式化程序存储器。
7“EPROM check error〞EPROM检查错误说明：校对“检查和〞发现一个错误。
纠正措施：关掉电源重开，屏幕显示出有缺陷的EPROM，换之。
8“Wrong assignment for axis/spindle"进给轴／主轴分配错误原因：机床数据MD200*或者MD400*或者MD461*设定错误。
纠正措施：检查修改机床数据MD200*、MD400*、MD461*。
9“Too small for UMS〞UMS太小说明：系统启动后，UMS的内容被检查，然后准备一个地址清单。
这个地址清单需要一定量的内存空间，UMS清单太大。
10“UMS error〞UMS错误原因：机床数据MD5015位6被设置，但没有插人UMS，、UMS不能装载，也就是说是空的。
纠正措施：插人UMS，装载UMS〔RAM〕。
11“Wrong UMS identifier〞UMS标识符错误。
ALARM_00 ：NH3流量计报警！原因：测量NH3的传感器损坏！处理：更换新NH3流量计，或送到SULZER METAPLAS 进行维修。
ALARM_01 ：T4温度报警！原因：温度的实际值过高，温控和热电偶中间的连接中断。
处理：a提高温度的设定点或冷却炉体。
b检查热电偶插头或插头连接。
ALARM_02 ：等离子发生故障报警！原因：电源开关或主接触器损坏！处理：检查i(30) i(31) o(2) ,备注：只有受过专业培训的人才能处理！ALARM_03 ：过电压报警！原因：过电压，直流电压超过800V！处理：消除后又重复出现报警，报告维修人员。
备注：只有受过专业培训的人才能处理！ALARM_04 ：过电流报警！原因：脉冲单元输入电流过高。
处理：消除后又重复出现报警，报告维修人员。
备注：只有受过专业培训的人才能处理！ALARM_06 ：程序中断报警！原因：a 显示“process stop”。
b 由于产生报警导致程序中断。
处理：消除警报，按“process start”。
ALARM_07：在PNC中炉子中空压力过高。
原因：a 中空泵坏了。
b 有泄漏。
c 炉子没盖好。
d 气阀i(2)顺序不正确。
处理：检查中空泵好坏，检查炉子有没有泄漏，重新盖炉子，检查压力开关。
ALARM_08 ：冷却水不足报警。
原因：冷却水不足，压力达不到。
处理：增压，打开阀门加大水流量。
ALARM_10 ：H2报警。
原因：压力开关（GS3）反馈没压力。
处理：检查气源。
ALARM_11 ：CO2报警。
原因：CO2压力开关反馈没压力！处理：检查气源。
ALARM_12 ：N2报警。
原因：压力开关（GS1）反馈没压力。
处理：检查气源。
ALARM_13：主机报错。
原因：主机温度过高！处理：检查机柜空调，检查机柜的通风情况，关机等温度降下来重新开启。
ALARM_14 ：超出过程时间报警。
原因：实际时间超出过程时间。
处理：检查过程延迟的原因，重新设定时间。
常见数控机床报警信息（中英文对照），太全啦！平时在操作数控机床时，总会遇到报警的信息提示，有些英文的对照不免让新学者头疼，小编特意整理了一些常见的数控机床报警信息中英文对照版的，没事翻翻就当小小工具书了！T WORD ERROR （T 码错误）LOW OIL LEVEL （油位低）SPINPLE FAULT （主轴故障）SPINDLE ALARM （主轴报警）EXTERNAL EMG STOP （急停按钮被按下）AC NOT READY （交流盘未准备好）SPINPLE LUBE FAULT （主轴润滑故障）T CODE ERROR （T代码出错，非法T代码）M CODE ERROR （M代码出错，非法M代码）SERVO NOT READY （伺服未准备好）NC NOT READY（NC没准备好）TURRET FAULT （转塔故障）TURRET LIMIT （转塔限位）DC 24V OPEN （直流24断开）+24V NOT READY（+24V没准备好）GRAR DRIFT （档位漂移）PLEASE AXIS RETURN HOME（轴未回零）PLEASE DRUM RETURN HOME（刀库未回零）AIR PRESSURE DROP （压缩空气压力过低）CLAMP TOOL FALL（夹刀失败）DRUM NOT PARKED（刀库未在原值）X ZERO POINT NOT REACHED （X 轴未回零）Y ZERO POINT NOT REACHED （Y 轴未回零）Z ZERO POINT NOT REACHED （Z 轴未回零）4TH ZERO POINT NOT REACHED （第4轴未回零）X AXIS OVERTRAVL（X轴超限）Y AXIS OVERTRAVL （Y轴超限）Z AXIS OVERTRAVL （Z轴超限）COUNTER SWITCH REEOR （计数开关故障）MASTERT RANSFER OVER TEMP （主变压器过热）Z AXIS NOT AT FIRST REF POSITION （Z轴未在第一参考点）SPINDLE ORIENTATION FALLURE （主轴定向失败）TOOL DESENT OR TOOL DATA REEOR （刀具数据错误）PLEASE UNLOAD THE TOOL ON SPRINELK （请卸下主轴上的刀）PLEASE LOAD TOOL ON APINDLE （请装上主轴上的刀）A AXIS UNCLAMP FAIL （A 轴松开失败）A AXIS CLAMP FAIL （A 轴夹紧失败）DRUM OUT TO APRONDLEIS FALL （刀库摆向换刀位失败）MG SWING OVERLOAD（刀库摆动过载）DRUM BACK PARK IS FALL （刀库摆回原始位失败）TURRENT MOTOR1 OVERLOAD （刀库移动电机过载）COOLANT MOTOR OVERLOAD （冷却泵过载）DRUM ATC FAULT （自动换刀失败）TOOLS UNLOCKED （刀具未锁紧）BATTERY ALARM （电池报警）DRUM POSITION SWITCH ERROR （刀库位置检测开关故障）DRUM NOW NOT AT PARK （刀库未在原始位置）IT DANGOU TO MOVE DRUM （刀库禁动）POT UO FAILOR POT NOT AT UP POSITION （刀套未在水平位）POT DOWN FAIL （刀套翻下动作失败）IT IS DANGOUR TO MOVE ARM （机械手禁动）THE SPINDLE STATU IS ERROR （主轴状态错误）ARM MOTOR OR ARM SWITCH FALL （机械手或机械手开关故障）CENTRE LUBRICATION FALL （中心润滑故障）THE WORK NOT CLAMPED （工件未夹紧）AUTO TOOL CHANGE FAULT （自动换刀失败）TOOL DATA OUT OF RANGE （指令刀具号超出范围）THE ORDER TOOL NOW IN SPINDLE （目标刀具在主轴上）THE THREE SPINDLE SWITCH FAULT （主轴上的接近开关）THE CENTRE COOLANT IS LOWER （刀具内冷泵液位过低）DRUM RETURN 1# POSITION FAULT （刀库自动回零失败）SPINDLE OVERLOAD （主轴过载）TURRENT MOTOR OVERLOAD （刀盘转动电机过载）CHIP CONVEYER OVERLOAD （拉屑器过载）HARD LIMIT OR SERVO ALARM （硬限位或伺服报警）NO LUB OIL （无润滑油）INDEX HEAD UNLOCKED （分度头未锁紧）MT NOT READY（机床没准备好）MG OVERLOAD （刀库过载）LUB EMPTY（润滑无油）AIR PRESSURE（气压不足）COOLANT NOT READY（冷却没准备好）LUBE EMPTY（油雾油位低，润滑油位低）LUB PRESSURE LOW（润滑压力低）CONVEY VERLOAD（排屑过载）LUB OVERLOAD（润滑过载）LUBE PRESSURE LOW（油雾压力低）SERIAL SPINDLE ALARM (串行主轴报警)NC BATTERY LOW ALARM(NC电池低报警)MAGAZINE MOVE LIMIT SWITCH ERRORSPINDLE TOOL UNLAMP POSITION LIMIT SWITCH ERROR MAGAZINE NOT IN POSITION OR SENSOR ERRORAIR PRESSURE LOW ALARM(气压低报警)MOTOR OVERLOAD(电机过载)T CODE > MAGAZINE TOOLST CODE < 1 ERROR5TH AXIS HARDWARE OVERTRAVER LIMIT ERROR DOOR IS OPENED(开门)LUB PRESSURE SWITCH ERROR(油压开关错误) SPINDLE OIL COOLANT UNIT ERRORSPINDLE LOAD ABNORMAL（主轴负荷异常）TRANSDUCER ALARM（传感器报警）BED-HEAD LUBRICATE OFF（床头润滑关闭）EMG OFF太HYDRAULIC CHUCK PRESS LOW（液压夹头压力低）HYDRAULIC TAIL PRESS LOW（液压尾座压力低）LUB 0IL LOW（油压低）TURRET CODE ERROR（转塔码错误）TURRET RUN OVERTIME（转塔运行超时）MANUAL HANDLE INTERRUPTTRY TO RUN SPINDLE WHILE CHUCK NOT LOCK TRY TO RUN SPINDLE WHILE TAIL NOT LOCK SPINDLE NEUTRAL GEARMAGAZINE ADJUSTHYDRAULIC NOT RUNSAFETY DOOR BE OPENEDSAFETY DOOR NOT CLOSENOT ALL AXIS HAVE GONE BACK REFIN ADJUST,IGNORE GOING BACK REFAFTER EXCHANGE TOOL,CYCLE STARTATC MOTOR QF16 OFFX AXIS IS LOCKED（X 轴被锁定）Y AXIS IS LOCKED（Y 轴被锁定）Z AXIS IS LOCKED（Z 轴被锁定）A AXIS IS LOCKED（A 轴被锁定）SPINDLE MOTOR FAN QF26 OFF(主轴电机风扇QF26关闭)关注我们的微信公众号shukongzhpngguo，获取更多数控技术文章。
1100 A00 T C0DE EXECUTE CONDITION ABNORMITY。
１1101 A01 T CODE ERROR。
１1102 A02 MAG ROTA TE CONDITION ABNORMITY。
１1102 A03 MAG PIN CHECK ABNORMITY。
１1103 A04 MAG ROTATE ABNORMITY1104 A05 MAG ADJUST MODE1105 A06 POT MOVE CONDITION ABNORMITY1106 A07 POT PIN CHECK ABNORMITY2107 1107 A10 SP NO.>99 ERROR1108 A11 POT POSITION ABNORMITY1109 A12 POT ADJUST MODE1110 A13 S CODE ERROR1111 A14 SP EXCHANGE CONDITION ABNORMITY1112 A15 SP EXCHANGE ERROR1113 A16 SP EXCHANGE END ERROR1114 A17 COOL 1 MOTOR OVER LOAD1115 A20 COOL 2 MOTOR OVER LOAD1116 A21 CHIP MOTOR OVER LOAD1118 A23 OIL FAN OVER LOAD1117 A22 OIL MOTOR OVER LOAD1119 A24 LUB PRESSURE CHECK ABNORMITY1120 A25 LUB MOTOR OVER LOAD2121 1121 A26 LUB LEVEL ABNORMITY1122 A27 SP ROTATE ERROR1123 A30 TOOL EXCHANGE CONDITION ABNORMITY1124 A31 COIL ABNORMITY1125 A32 BRIDGE ABNORMITY2126 1126 A33 LIMIT SWITCH RELEASE1127 A34 SP COOL UNITABNORMIt1128 A35 APC IN AXIS SIDE UP/DOWN ABNORMITY1129 A36 APC UP ERROR1130 A37 SP ORI ERROR1131 A40 ARM LEFT MOVE A 90 SIDE ABNORMITY1132 A41 ARM RIGHT MOVE A 90 SIDE ABNORMITY1133 A42 ARM LEFT MOVE B MAG SIDE ABNORMITY1134 A43 ARM RIGHT MOVE B MAG SIDE ABNORMITY1135 A44 ARM LEFT MOVE C SP SIDE ABNORMITY1136 A45 ARM RIGHT MOVE C SP SIDE ABNORMITY1137 A46 ATC DOOR OPEN ABNORMITY1138 A47 ATC DOOR CLOSE ABNORMITY1139 A50 ARM OUTABNORMITY1140 A51 ARM IN ABNORMITY1141 A52 ARM ROTA TE A ABNORMITY1141 A52 ARM ROTA TE A ABNORMITY1142 A53 ARM ROTA TE B ABNORMITY1143 A54 SP UNCLAMP ABNORMITY1144 A55 SP CLAMP ABNORMITY1145 A56 POT TOOL EXIST1146 A57 SPINDLE ROTATE NOT CLAMP1147 A60 ATC ADJUST MODE报警详细说明：1100 A00 T C0DE EXECUTE CONDITION ABNORMITY（T代码执行异常）产生报警的可能原因：1、主轴上刀号为0。
O K U M A常见报警信息及解决办法-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIOKUMA常见报警及解决办法1、Y、Z轴润滑报警报警代码为2705或2706出现该报警基本上是压力继电器信号未来，若出现润滑报警...ON则是为Y、Z轴没有润滑，从下顺时针调大压力继电器润滑量即可，反之则相反。
可从主界面按选项Check第二十七页ILBYZ观察，系统设置是10分钟润滑一次，ILBYZ亮了会熄灭重复这个则为正常。
若调、换了继电器还是报警则1、管子内可能有空气，将润滑管松一点启动机床留出润滑油扯紧即可。
2、机床右侧导轨油润滑泵有杂质，用风枪进行清洁。
2、MCS总线电压异常报警代码为2156，出现该报警后可等待十几分钟后再按复位可消除，若消除不了只有关机断电将驱动器取下寄回宜宾维修。
拆驱动器时需注意1、取驱动器之前记好显示屏的报警以及驱动器显示的报警2、取驱动器记下驱动器薄码的编号以及维修装上去后与其他机床对比3、断电后需要等驱动器电源的红色指示灯熄灭后再拆4、每个驱动器的线都有自己号码，U代表的是顺序第几个驱动器。
3、2168或2169 MCS光栅尺异常出现该报警时注意是哪根轴报警。
将报警的那根轴的盖板打开把读数头的插头重新接一下看是否报警，如果还不能解决就将整个读数头取下用工业酒精擦拭清洁重装，如果还不能解决报警只有改为半闭环。
4、2173MCS电机过热出现该报警检查电机的风扇是否运行，检查出是电机扇热故障还是驱动器故障。
5、机床无法调出程序在调程序显示报警时，1、检查进电气柜的网线是否松脱2、检查进电脑主机网线是否松脱3、清理TC盘缓存。
6、1071存储版电池紧急更换换电池时需将机床关机，在PLC模块MODE旋钮从0拨到1，开机启动选择选择选项。
然后关机将电池取下并装上，启动选择选项。
关机，将MODE选项拨到0重启即可。
7、2462主轴分度异常出现该报警时或者机床主轴不能旋转时，将第一步改为1，观察U系列15-2第。
