电压表电流表的使用方法
电压表和电流表是电子测量仪器的常用工具。
它们用于测量电路中的电压和电流。
电压表测量电路的电势差，通常以伏特为单位，而电流表测量电路中的电流强度，通常以安培为单位。
以下是电压表和电流表的使用方法：
1. 连接电路：将电压表或电流表的正极与电路中的正极连接，
将负极连接于电路中的负极。
如果是测量电压，将电压表的电压量程调整到比测量电压更大的范围，如果是测量电流，则需要将测量电流通过电流表时必须将电流表串联在电路中。
2. 读取测量值：当电路连接完成后，您可以读取电压表或电流
表的测量值。
注意，电压表的读数应该与电路不连接时的电压值相同，而电流表的读数应该与电路的电流值相同。
如果您发现测量值不正确，可能需要检查电路的连接或更换电池。
3. 断开电路：在使用完电压表或电流表后，必须断开电路的连接，以免对电路造成损坏或对仪器本身产生影响。
拓展：
除了以上的使用方法之外，电压表和电流表还有一些注意事项： 1. 选择正确的量程：在使用电压表和电流表时，必须选择正确
的量程，否则会损坏仪器或导致不准确的测量结果。
2. 避免过载：在使用电压表和电流表时，必须避免过载。
如果
电压或电流超过仪器的额定值，会导致仪器损坏或不准确的测量结果。
3. 正确的使用方法：在使用电压表和电流表时，必须遵循正确
的使用方法。
例如，使用电压表时，必须注意不要将正极和负极接反，否则会导致仪器短路。
总之，电压表和电流表是电子测量仪器中不可或缺的工具，正确的使用方法和注意事项将有助于确保正确的测量结果和仪器的持久使用。

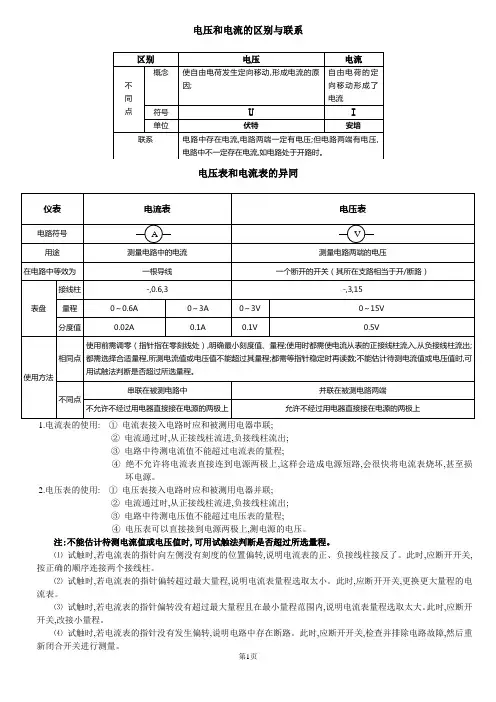

电流表与电压表的异同点（最新版）目录一、电流表和电压表的共同点1.作用：测量电参数2.接线方式：正进负出3.两个量程4.三个接线柱二、电流表和电压表的区别1.测量对象：电流表测电流，电压表测电压2.连接方式：电流表串联，电压表并联3.内部结构：电流表内阻小，电压表内阻大4.使用规则：电流表不能直接接在电源两侧，电压表可以并联在电源两端正文电流表和电压表是电学实验中常用的两种测量仪器，它们在测量电参数方面有着相似之处，但也存在一些区别。
下面我们将从它们的共同点和区别两方面来详细讨论。
一、电流表和电压表的共同点1.作用：电流表和电压表都是用来测量电参数的仪表，可以帮助我们了解电路中的电流和电压情况。
2.接线方式：在使用电流表和电压表时，都需要将正接线柱接入电路的正极，负接线柱接入电路的负极，以保证测量结果的准确性。
3.两个量程：为了适应不同电路的测量需求，电流表和电压表通常都设有两个量程，用户可以根据实际情况选择合适的量程进行测量。
4.三个接线柱：电流表和电压表一般都设有三个接线柱，方便用户进行连接和测量。
二、电流表和电压表的区别1.测量对象：电流表主要用于测量电路中的电流，而电压表则主要用于测量电路中的电压。
2.连接方式：电流表需要与被测电路串联，而电压表则需要与被测电路并联。
这是因为电流表的内阻很小，相当于导线，不会对电路产生影响；而电压表的内阻很大，相当于开路，不会对电路产生影响。
3.内部结构：电流表的内部结构为一个小量程电流计并联一个小电阻，因此其内阻很小；而电压表的内部结构为一个小量程电流计串联一个大电阻，因此其内阻很大。
4.使用规则：由于电流表的内阻很小，如果直接接在电源两侧，会导致短路并可能烧坏电源。
因此，在使用电流表时，不能直接将其接在电源两侧。
而电压表的内阻很大，可以直接并联在电源两端，测量电源的电动势。
此外，在使用电压表时，需注意不能超过其最大量程，以保证测量结果的准确性和仪表的安全。
电流表和电压表的使用方法
电流表和电压表是电工常用的测试仪器，用于测量电路中的电流和电压。
它们的使用方法如下：
1.使用电流表：
先将电路断开，将电流表与电路连接，注意连接正确的极性。
根据电流表量程选择所需的测量范围。
将电路恢复通电状态，此时电流表会显示所测量电路的电流值。
2.使用电压表：
先将电路断开，将电压表与电路连接，注意连接正确的极性。
根据电压表量程选择所需的测量范围。
将电路恢复通电状态，此时电压表会显示所测量电路的电压值。
3.使用时需要注意的事项：
在连接电流表和电压表前，一定要确保电路处于断开状态，以免发生电击风险。
在选择量程时，应选择最接近待测量值的量程，以确保测量结果的准确性。
在连接电流表和电压表时，应保证连接牢固，并确保连接线路没有断路或短路的情况。
在测量时，应尽量避免触碰电路中的裸露导线和金属部分，以免发生触电事故。
使用完毕后，应将电流表和电压表断开与电路的连接，并将其放置在干燥、安全的地方。
总而言之，使用电流表和电压表需要仔细操作，遵循使用方法并注意安全事项，以确保测量结果准确且避免电击等安全风险。
如果不熟悉使用方法，建议寻求专业人士的指导。
电压表电流表的使用方法
电压表和电流表是电子工程师和电气工程师常用的两种电器仪表。
电压表用于测量电路中的电压，而电流表则用于测量电路中的电流。
以下是电压表和电流表的使用方法。
电压表的使用方法：
1. 确定测量目标电压范围：为了保护电压表，必须确定电压表
的量程。
选择一个最大值略高于目标电压范围的电压表可以保护电压表不受损害。
2. 连接电路：将电压表的正极和负极连接到所需测量的电路的
两个端点上。
需要注意的是，正极连接到高电位，负极连接到低电位。
3. 开始测量：将电压表的旋钮或开关设置为电压测量模式，然
后将电压表正极与电路的高电位端点连接，负极与低电位连接。
读数将显示在电压表的显示屏上。
电流表的使用方法：
1. 确定测量目标电流范围：为了保护电流表，必须确定电流表
的量程。
选择一个最大值略高于目标电流范围的电流表可以保护电流表不受损害。
2. 连接电路：将电流表的正极和负极连接到所需测量的电路中，通常会在电路中添加一个串联电阻来限制电流的流动。
需要注意的是，正极连接到高电位，负极连接到低电位。
3. 开始测量：将电流表的旋钮或开关设置为电流测量模式，然
后将电流表的正极与电路中的高电位端点连接，负极与低电位连接。
读数将显示在电流表的显示屏上。
总之，使用电压表和电流表需要注意安全，遵循正确的使用方法才能得到准确的测量结果并保护仪器。
电流表和电压表的使用方法在电路实验和电工维修等领域中，电流表和电压表是常用的电子测量仪器。
它们用于测量电流和电压的大小，帮助我们准确地分析和判断电路中的问题。
本文将介绍电流表和电压表的使用方法，以帮助读者正确、安全地操作这两种仪器。
一、电流表的使用方法1. 确定测量范围：首先，根据电路中电流的预估大小，选择合适的测量范围。
电流表通常有不同档位（例如2A、20A、200A等），应选择最接近预计电流值的档位进行测量。
2. 连接电路：将电流表的“COM”端口与电路中的负极连接，将电流表的“A”端口与电路中的正极连接。
确保连接牢固，避免接触不良。
3. 调整表笔位置：根据电流流动的方向，调整电流表表笔的位置，使其与电流流动方向保持一致。
如果电流表读数为负值，表明电流方向与表笔位置相反，需要互换表笔的连接位置。
4. 测量电流：打开电流表的电源开关，观察电流表的指针或数字显示。
在稳定电流条件下，读取电流表的数值。
如果需要连续测量，可以记录每次测量的数值，取平均值以提高准确性。
5. 注意安全：在操作电流表时，务必注意安全。
确保电路断开电源，避免触摸线路，防止电流通过身体造成伤害。
同时，避免超过电流表所能承受的最大电流，以免损坏仪器。
二、电压表的使用方法1. 确定测量范围：根据电路中电压的预估大小，选择合适的测量范围。
电压表通常有不同档位（例如20V、200V、1000V等），应选择最接近预计电压值的档位进行测量。
2. 连接电路：将电压表的“COM”端口与电路中的负极连接，将电压表的“V”端口与电路中的正极连接。
确保连接牢固，避免接触不良。
3. 调整表笔位置：根据电压的测量方向，调整电压表表笔的位置，使其与电压流动方向保持一致。
如果电压表读数为负值，表明电压方向与表笔位置相反，需要互换表笔的连接位置。
4. 测量电压：打开电压表的电源开关，观察电压表的指针或数字显示。
在稳定电压条件下，读取电压表的数值。
如果需要连续测量，可以记录每次测量的数值，取平均值以提高准确性。
中考专题-电流表和电压表的使用一、基础知识1、电流用表示，在国际单位制中，电流的单位是，简称，用字母表示。
电流的常用单位有μA、mA，它们换算关系是：、。
身边一些常用的家用电器的正常工作电流:几十至几百微安：电子计算器、mp3几百毫安：手机发射电流、日光灯、1A～5A: 电冰箱、电饭煲、……10A：柜式空调2、电压用表示，在国际单位制中，电压的单位是，简称，用字母表示。
电压的常用单位有KV、mV，它们换算关系是：、。
常见的一些电压值：1节新干电池的电压为：1.5V；照明电路的电压为：220V；一节新蓄电池的电压为：2V3、电流表：测量电流大小的仪表（电路符号：）①观察电流表，你能得到哪些信息？②在使用电流表前，首先应该观察哪些内容？量程：分度值0 ～ 0.6A 0.02A0 ～ 3A 0.1A（读数练习）P64图13—20（1）．读数方法：先由量程确定分度值，再从指针位置读出数值.③怎样用电流表测量电路中的电流大小？需解决的问题：指针是否指零、怎样接入电路、如何选用三个接线柱、怎样选用合适的量程……（2）．使用方法：a、电流表串联在电路中b、必须使电流从正接线柱流进，负接线柱流出.c、决不允许把电流表直接接在电源两极上.d、被测电流不能超过电流表的量程.4、电压表：测量电压大小的仪表（电路符号：）a、观察电压表，认识电压表（与电流表作一对照）（1）接线柱：3个接线柱（2）量数：0～15V、 0～3V（3）分度值：0.5V 0.1V （4）练习读数：使用方法：a、电压表并联在电路中b、必须使电流从正接线柱流进，负接线柱流出.c、被测电压不能超过电压表的量程.b、如何使用电压表（与电流表对比学习）例题1：如图所示，电流表读数为 A，电压表读数为 V。
例题2：如图所示，将开关闭合后，两只灯泡都能发光，则a是表，b 是表。
5、串联电路电流的特点：串联电路中的电流处处相等：I a = I b = I c并联电路电流的特点：并联电路干路中的电流等于各支路电流之和： I a = I b + I c6、串联电路电压的特点：串联电路中的电压等于各支路电压之和并联电路电压的特点：并联电路支路中的电压相等二、典型例题电流表1．如图6所示，通过灯L 1、L 2、L 3的电流分别为0.1A ，0.2A ，0.3A ，则电流表A 1 的示数为_____A ，A 2的示数为______A 。
电流表与电压表的使用知识梳理1.物理学中用来表示电流的大小，用字母表示，电流的单位为，用字母表示；在串联电路中，电流，在并联电路中，。
2.电路中电流的形成是由于电路的两端存在着，用字母表示，电流的单位为，用字母表示；三节新干电池串联后的总电压V，三节新干电池并联后的总电压是V。
3.在分析电路图中的用电器之间的连接方式时，电流表可以看成，电压表可以看成。
4.电流表、电压表的使用规则（1）接线问题：进，出。
（2）电流表有两个量程，分别是和；分度值分别为和。
电压表有两个量程，分别是和；分度值分别为和。
（3）电流表必须和被测的用电器联，否则容易发生被测用电器被。
电压表必须和被测的用电器联，如与电路串联，则会发生什么现象？电流表可以与电源直接连接吗？电压表呢？（4）电流表、电压表在使用过程中，其指针状态和反映的情况有：A．指针不偏转，可能发生情况是，。
B．反偏，可能发生的情况？。
C．满偏，可能发生情况？。
D．偏转太小，即指针偏转过不了中线，可能情况？。
5.以下说法都正确吗？你能理清楚吗？试试看吧A．两元件串联，通过两元件的电流一定相等。
（）B. 通过两元件的电流相等，两元件一定串联。
（）C.两元件并联，两元件两端的电压一定相等。
（）D.两元件两端的电压相等，两元件一定并联。
（）典型例题------历年中考题（一）填空题1.【10上海】在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”）。
2.在①台灯、②干电池、③电熨斗、④电风扇、⑤发电机中，能提供电能的装置有____________；能将电能转化成热的是___________。
3．如图所示开关中,进线柱、出线柱、熔丝、__________等都是导体,其余如胶盖和_______等都是绝缘体。
第3题 第5题 第6题4．家用普通照明灯正常发光时通过灯丝的电流约为200mA ，合___________A ，人体的安全电压是____________。
电流表与电压表的使用————————————————————————————————作者：————————————————————————————————日期：2课题电流表与电压表的使用教学目标1、学会把电流表连入电路侧电流。
2、学会电流表使用不同量程时的读数。
3、知道电压是提供电路中有持续电流的“推动作用”4、会根据不同的量程读出电压表的读数5、会把电压表正确连入电路。
重点、难点重点：电流的概念；电流的单位；学会使用电流表测电流的方法。
使用电压表－电难点：正确使用安培计测电流并可熟练测串、并联电路电流。
电压的概念考点及考试要求掌握电流电压表的使用教学内容知识框架考点1：电流的形成与方向一、电路中的电流形成原因是电荷定向移动。
在金属导体中，是电子发生定向移动形成了电流，电流的方向与电子运动的方向相反。
在电路中电流从电源的正极流向电源的负极二、电流的大小、单位电流我们看不见、摸不着，但是我们可以从水流的情境想象电流的情境。
当你打开两个自来水龙头，一般会看到两管中水流的强弱是不相的，在相同的时间里，哪个水龙头从管口流的水量多，就说这个水流强。
因此需要一个描述电流强度的物理量——电流强度，简称电流，用字母I表示，它的单位是安培，简称安，符号为A；更小的单位为毫安和微安，符号分别为mA和µA。
换算关系：1A＝103mA，1mA＝103µA【练习】3安=______毫安=_______微安；15毫安=______微安=______安；400微安=______毫安=______安。
【识表】了解常见用电器工作时的电流值如：普通家用白炽灯约0.1A~0.3A；晶体管收音机约0.01A~0.1A；晶体管电视机约0.1A~0.3A；普通家用空调机约4A~8A。
三、电流的测量【引入】不同的电路和用电器中的电流的大小是不同的，怎样测量电流呢？－－使用电流表【实验】图4－16－－实验中，灯的亮度随着电池的增多而增加，电流也随之增大。
但是，根据灯的亮度并不能确定流过灯的电流的具体数值。
我们用电流表来测量电流的大小。
1、电流表的符号：－A－2、使用电流表时都有哪些要求？1）．接入电路前(1)一定要检查指针是否对准零刻度线，如果指针在零刻度线偏右处，使用后测量出的数据会比真实值偏大。
因此，若发现指针设有指零刻度，一定要进行调整后再使用。
(2)正确选择量程。
每个电流表都有一定的测量范围——量程，被测电流超过量程时，电流表会损坏。
实验室里使用的电流表通常有两个量程，0~0.6A和0~3A。
当使用0~0.6A量程时，每大格表示0.2A，每小格表示0.02A。
当使用0~3A量程时，每大格表示1A，每小格表示0.1A。
估测待测电路的电流强度。
若小于0.6安培，选0——0.6安培量程。
若在0.6安培——3安培之间，选0——3安培量程。
在不能预先估计被电流大小的情况下，可先拿电路的一个线头迅速试触电流表较大量程的一个接线柱，如指针偏转很小，则可换较小的量程；如指针偏转较大且在量程之内，则可接较大的量程；如指针迅速偏转且超过量程，则所用的电流表不能测量。
2）．联入电路时(1)必须把电流表串联在待测电路中。
(2)必须使电流从“+”接线柱流入电流表，从“－”接线柱流出电流表。
(3绝对不允许不经过用电器而把电流表直接连到电源的两极上。
3）．联入电路后：电路接完后，在正式接通电源前必须先试触，同时观看电流表的指针偏转情况：(1)指针不偏转：可能电路有断开的地方。
(2)指针偏转过激，超过满刻度又被弹回，说明量程选小了。
(3)指针偏转很小，说明量程选大了。
(4)指针反向偏转，接线柱接反了。
应根据情况给予改正后，才能正式接通电源。
4）．读数读数时应“先看量程，再看中点，然后读数”。
如图1所示的电流表，选用0~0.6A量程，指针相邻两个标度值分别为0和0.2A，其中点值为0.1A，指针所指的值是0.1A过两小格，每小格为0.02A，电流表示数为0.14A。
这种方法为“中点助读”，可有效地防止读错数据。
考点二：对串、并联电路中电流关系的理解1)串联电路各处的电流强度相等：在串联的电路中，不论电流表连入电路的位置如何，测量的结果都是一样的。
因此，串联电路各处的电流强度相等。
2)并联电路干路中的电流等于各支路中的电流之和。
如图2所示的并联电路中，在这一电路中，干路如同总水管，两并联支路如同两分支水管，在相同的时间内，总水管中的水流量一定等于两分支水管中的水流量；反之，两分支水管中的水流量一定等于总水管中的水流量。
因此，并联电路干路中的电流等于各支路中的电流之和。
考点三：电压电源接入电路时，为什么电路中就有电流呢？－－那么，为什么电荷会运动起来呢?－－必定有一种力推着它动起来，这种推动力有谁提供呢？－－原来是电源上的电压对电荷产生了推动力－－由此引入电压（为了说明在什么情况下才能形成电流，我们先用水流作比喻，看看水流是怎样形成的？）【提问】将装有水的U形管连通器的底部用止水钳夹住，两管内水面相平。
打开止水钳，两管内的水会不会发生流动？（看图）向U形管左管内加水，使左管水面高出右管水面(图1)。
(提问：打开止水钳，两管内的水会不会发生流动，如果发生流动，水怎样流动？)打开止水钳，水从左管向右管流动。
（P4-37）甲图中A处的水位高于B处的水位，打开阀门，管中的水从A处通过涡轮向B处流动，水的流动使涡轮转动。
A处的水面下降，B处的水面上升，当A、B两处水面相平时，水位相同，水停止流动，涡轮不再转动，幻灯片要显示上述过程。
可见，水位差(水压)使水管中形成水流。
现在，我们用一台抽水机不断地把水从B处抽到A处(如图3乙所示，将抽水机置入，同时表现出抽水的动态情况)、使A处的水总比B处的水位高，由于水管两端总保持一定的水位差(水压)，于是水管内就有持续的水流。
－－可见，电压是使电路中形成电流的原因。
在国际单位制里，电压的单位是伏特，简称伏(V)。
此外，常用单位还有千伏(kV)、毫伏(mV)、微伏(μV)等。
介绍它们的换算关系。
【练习题】(1)电压使电路中形成______，______是提供电压的装置。
(2)220伏=______千伏=______毫伏看课本几种电压值的表：要求记住的电压值有：一节干电池电压：1.5伏；家庭电路的电压：220伏；对人体安全的电压：不高于36伏。
如何正确使用电压表①必须将电压表并联在被测电路中②必须让电流从电压表的“+”接线柱流入，“—”接线柱流出（正进负出）③被测电压不得超过电压表的量程如何读出电压表的示数正确读出电压表的示数的方法：首先要确认所选择的量程；其次，确认每大格和每小格所表示的电压值；最后，根据指针指示的位置读取电压值。
A类题1、关于电流的方向，说法正确的是（）A、带电微粒的运动方向就是电流的方向B、自由电子移动方向与电流方向相反C、金属导体中自由电子运动方向就是电流的方向D、以上说法均不正确2、下列用电器在正常工作时电流量最小的是（）A、电子手表B、电冰箱C、白炽灯D、空调器3、下列有关电流表的使用，不正确的是（）A．电流表并联在被测电路中B．电流表串联在被测电路中C．被测电流不超过电流表的量程D．电流从电流表“＋”接线柱流入，“－”接线柱流出3、电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表是量程的接线柱。
这样做是为了（）A、看看有无电流B、看看电流表的灵敏程度C、检查电路的连接是否正确D、选择合适的量程4、用电流表测两灯串联时的电流，当闭合开关时，发现两灯时亮时暗，电流表来回摆动。
此现象的可能原因是（）A、某盏灯灯丝已断B、某盏灯灯丝已短路C、电流表损坏而断路D、灯泡与灯丝接触不好，时断时通5. 关于串联电路，下列说法中正确的是：（）A. 串联电路中，只要有一处断开，就处处无电流。
B. 串联电路中，只要有一盏灯被短路，其余各灯就都不亮。
C. 马路上的电灯，一起亮，一起灭，可知它们是串联的。
D. 串联电路中的各用电器之间是互不影响的。
6.使用电流表时，一般不能把电流表直接接在电源两极上，是因为 ( )A.流过电流表的电流太小，不能测出电流值D.流过电流表的电流太小，会损坏电流表C.流过电流表的电流太大，不能测出电流值D.流过电流表的电流太大，会损坏电流表7. 以下关于电流的说法正确的是（）A、在电路中，电流从电源的正极流向负极B、在金属导体中，电子的移动方向与电流方向相同C、只有正电荷的定向移动，才能形成电流D、只有自由电子的定向移动，才能形成电流8. 如图，是用电流表测量通过电灯电流的正确电路的是：（）9．使用电流表时（）A．必须串联在待测部分的电路中B．必须与待测电路并联C．把电流表的两接线柱接到电路中即可D．电流表可以直接接到电源两极上10．实验室使用的电流表用“—”与“0.6”两接线柱接入电路，指针静止时位置如图所示，则该表的示数值应为（）AAAL 2 L 1+ －L 1 L 2 AAL 1 L 2 A+ － DL 1 L 2 A+ －BL 1 L 2 A + －CA ．1.70安B ．0.34安C ．0.27安D ．0.37安B 类题1. 某同学在使用电流表时，本应使用＋和3两个接线柱，但误将“＋”和“0.6”两个接线柱接入电路，电流从“＋”接线柱流入，从“0.6”接线柱流出，这样做的可能后果是( ) A. 指针不动。
B. 指针摆动的角度小了。
C. 指针反向摆动。
D. 指针摆动角度太大，电流表可能被烧坏。
2. 某同学用导线把干电池、小灯泡和开关连成了一个电路，闭合开关后，小灯泡不发光，一会儿电池却发热了，这个电路的故障可能是 （ ）A. 断路。
B. 短路。
C. 灯泡坏了。
D. 电池坏了。
3. 有0～0.6A 和0～3A 两个量程的电流表，在某次测量中用了0～0.6A 量程测某一电路中的电流，从0～3A 量程的刻度盘上发现指针正好指在2.3A 的刻度线上，测得实际电流的大小为 （ ） A. 0.43A 。
B. 0.46A 。
C. 0.7A 。
D. 2.3A 。
4.流过灯a 的电流I a ＝5500毫安，流过灯b 的电流I b ＝0.55安。
流过灯c 的电流I c ＝5.5×103微安，比较三个电流大小正确的是 ( )A.I a ＝I b <I cB.I a >I b >I cC.I a >I b >I cD.I a >I b >I c5.某同学用电流表测量流过电灯的电流大小，所接电流表的量程为0～0.6安，但刻度盘上只能看清0～3安量程的刻度，发现指针在2.4安刻度线上，则该同学测得的电流大小为 ( ) A.2.4安 B.0.12安 C. 0.48安 D.1.2安6．在下图所示的电路中，要用电流表测出L 2中的电流，正确的电路图是（ ）7．如右图所示电路，闭合开关后，电流表A 1、A 2和A 3的示数最大的是（ ）A ．A 1最小B ．A 2最小C ．A 3最小D ．无法比较8．在上题中，如果电流表A 1的示数是0.3A ，A 3的示数是0.8A ，则和A 2的示数是（ ）A ．0.3AB ．0.5AC ．0.8AD ．1.1AC 类题1. 用一只开关可以同时控制两盏灯，则这两盏灯（ ） A 一定是串联 B 、一定是并联 C 、可以串联也可以并联 D 、不能这样连接2. 下列四个电路图中，当开关S 闭合后，两盏灯并联的电路是（ ）3. 关于如图所示电路，以下说法正确的是（ ）A、只接通S1，灯亮、电铃响B、只接通S2，灯亮、电铃响C、只断开S3，灯亮、电铃响D、只断开S1，灯亮、电铃响4. 下列说法中正确的是（）A、开关闭合的电路一定是通路B、导线内部断裂时会发生短路C、电路发生开路时会发生危险D、电路连接导线松脱会产生开路5. 使用电池的时候，不允许用导线把电池两极连接起来，是因为（）A、这样连接电路不通B、这样连接会在导线中产生很大的电流，损坏电池C、这样连接电路中电流太小，用电器无法工作D、这样连接有触电危险6. 下图是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作，两节干电池放置正确的是（）A、图甲B、图乙C、图丙D、图乙、图丙都可以7. 如图所示的电路中，若测量通过灯泡L1的电流，应将电流表串联在电路中的（）A、a处B、b处C、c处D、d处8. 李强同学第一次测量电流时，发现电流表的指针向“0”刻度的左边偏转，他再次检查了所连接的电路并进行改动。
