电流表和电压表的使用及作图

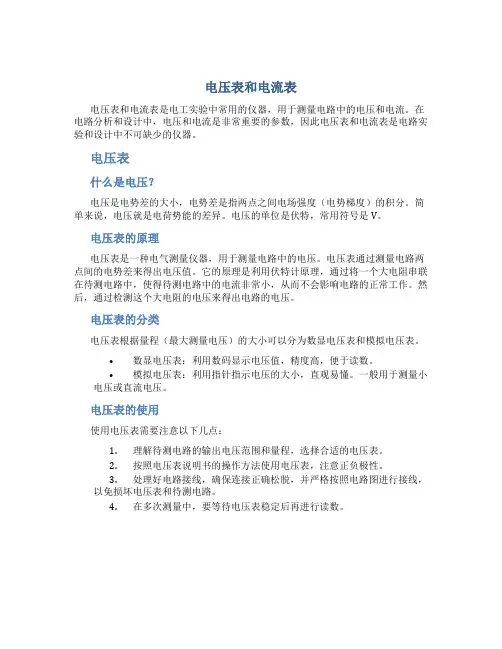

电压表和电流表电压表和电流表是电工实验中常用的仪器，用于测量电路中的电压和电流。

在电路分析和设计中，电压和电流是非常重要的参数，因此电压表和电流表是电路实验和设计中不可缺少的仪器。

电压表什么是电压？电压是电势差的大小，电势差是指两点之间电场强度（电势梯度）的积分。

简单来说，电压就是电荷势能的差异。

电压的单位是伏特，常用符号是V。

电压表的原理电压表是一种电气测量仪器，用于测量电路中的电压。

电压表通过测量电路两点间的电势差来得出电压值。

它的原理是利用伏特计原理，通过将一个大电阻串联在待测电路中，使得待测电路中的电流非常小，从而不会影响电路的正常工作。

然后，通过检测这个大电阻的电压来得出电路的电压。

电压表的分类电压表根据量程（最大测量电压）的大小可以分为数显电压表和模拟电压表。

•数显电压表：利用数码显示电压值，精度高，便于读数。

•模拟电压表：利用指针指示电压的大小，直观易懂。

一般用于测量小电压或直流电压。

电压表的使用使用电压表需要注意以下几点：1.理解待测电路的输出电压范围和量程，选择合适的电压表。

2.按照电压表说明书的操作方法使用电压表，注意正负极性。

3.处理好电路接线，确保连接正确松脱，并严格按照电路图进行接线，以免损坏电压表和待测电路。

4.在多次测量中，要等待电压表稳定后再进行读数。

电流表什么是电流？电流是单位时间内流过导体横截面的电量（电荷）的大小。

电流的单位是安培，常用符号是A。

电流表的原理电流表是一种电气测量仪器，用于测量电路中的电流。

它的原理是利用安培计原理，通过将待测电路中的电流通过一个小电阻，使得通过小电阻的电流成正比于待测电路中的电流。

然后，通过测量小电阻两端的电压来得出电路中的电流。

电流表的分类电流表根据量程（最大测量电流）的大小可以分为数显电流表和模拟电流表。

•数显电流表：利用数码显示电流值，精度高，便于读数。

•模拟电流表：利用指针指示电流的大小，直观易懂。

一般用于测量小电流或直流电流。

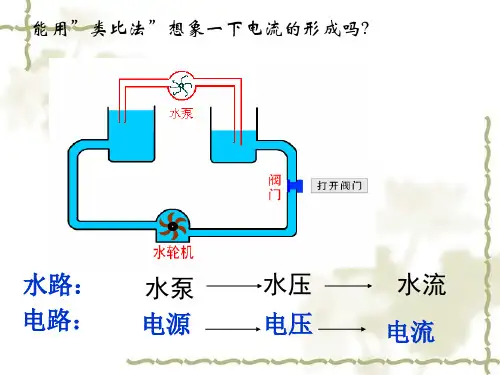

电流表和电压表的使用1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源提供电压的装置2、电路中获得持续电流的条件：①电路中有电源(或电路两端有电压)；②电路是连通的。

注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。

1、国际单位：V常用单位：kV、mV、μV换算关系：1Kv=1000V1V=1000mV1mV=1000μV2、记住一些电压值：一节干电池1.5V一节.电池2V家庭电压220V安全电压不高于36V电压测量1、仪器：电压表，符号：2、读数时，看清接线柱上标的量程，每大格、每小格电压值3、使用规则：两要、一不①电压表要并联在电路中。

②电流从电压表的“正接线柱”流入，“负接线柱”流出。

否则指针会反偏。

③被测电压不要超过电压表的最大量程。

（0～3V；0～15V），各量程的分度值依次是0。

1V，0。

5V；电压表的读数等于指针偏转的格数乘以分度值；电流定义1、电荷的定向移动形成电流；2、规定：正电荷定向移动的方向为电流的方向3. 电源外部，电流的方向从电源的正极流向负极4电流：表示电流强弱的物理量，符号I单位：安培，符号A，还有毫安(mA)、微安(μA)1A=1000mA1mA=1000μA电流强度(I)等于1秒内通过导体横截面的电荷量；I=Q/t，其中I的单位A，Q的单位C，t的单位s电流的测量：用电流表；符号A1、电流表的结构：接线柱、量程、示数、分度值；2、电流表的使用(1)先要三“看清”：看清量程、指针是否指在零刻度线上，正负接线柱(2)电流表必须和用电器串联；(相当于一根导线)(3)选择合适的量程(如不知道量程，应该选较大的量程，并进行试触。

)注：试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小(读数不准)，需换小量程，若超出量程(电流表会烧坏)，则需换更大的量程。

3、电流表的读数(1)明确所选量程；(2)明确分度值(每一小格表示的电流值)(3)根据表针向右偏过的格数读出电流值比较项目电流表电压表用途测量电路中通过的电流测量电路两端的电压元件符号连接方式与被测用电器串联与被测用电器并联接线柱、量程及分度值选择—和0.6接线柱时，量程为0~0.6A，分度值为0.02A；选择—和3接线柱时，量程为0~3A，分度值为0.1A选择—和3接线柱时，量程为0~3V，分度值为0.1V；选择—和15接线柱时，量程为0~15V，分度值为0.5V使用时应注意①电流必须“+”进“—”出②电流表必须和被测用电器串联③被测电流不能超过电流表最大测量值，必须选择合适的量程④电流表绝对不允许直接接到电源两极，否则会造成短路，损坏电源和电流表①使用前先检查指针是否指零，如有偏差，用螺丝刀旋转表盘上的调零螺丝，将指针调至零位②电压表必须和被测用电器并联③接线柱接法正确，电流“+”进“—”出④待测电压不能超过电压表的量程时，先用大量程试触：读数先看清量程和分度值，不必估读电路化简电流表看成导线电压表看成开路1.在下图所示的电路中，闭合开关S ，能用电压表测量L 1两端电压的正确电路是( )2.如图6-35所示，当开关S 闭合后，电压表测出的电压是（ ）A.灯L 1两端的电压B.灯L 2两端的电压C.灯L 1和L 2两端的总电压D.电源两端的电压3.在图6-37所示的电路中，①②③④处的电表分别是（ ）A.表①是电压表，表②③④是电流表B.表①③是电压表，表②④是电流表C.表①②是电压表，表③④是电流表D.表①③④是电压表，表②是电流表4.下列四个电路图中，正确的是： （ ）5.关于电表的使用方法，下列说法错误的是： （ ） A 、电流表应串联在电路中，电压表应并联在电路中B 、连接电表时必须让电流从“+”接线柱流入，从“—”接线柱流出C 、被测值不能超过电表的量程D 、电压表、电流表都可以直接接在电源的两极上6.在下图所示的电路中，能用电压表正确测出灯L1两端电压的是： （ ）图6-35图6-37图67..图6-2-6所示的电路中，要使L1和L2串联，甲、乙、丙三只电表应依次是（）图6-2-6A.电流表、电流表、电压表B.电压表、电流表、电压表C.电压表、电流表、电流表D.电流表、电压表、电流表8.246-2-11所示的电路中，S闭合时，下列说法中正确的是（）图6-2-11A.L1和L2并联，电压表测灯L1两端的电压B.L1和L2并联，电压表测灯L2两端的电压C.L1和L2串联，电压表测灯L1两端的电压D.L1和L2串联，电压表测灯L2两端的电压9.明测串联电路的电压，连接好电路后，闭合开关，却发现指针反向偏转了，出现这种情况的原因是（）A.电压表串联在电路中B.电压表并联在电路中C.电压表坏了D.电压表的正、负接线柱接反了10.列能正确测出灯泡L2两端电压的电路是9。

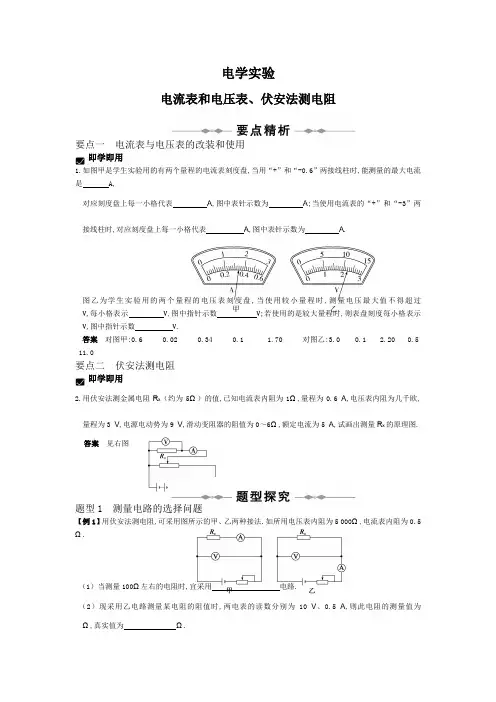

电学实验电流表和电压表、伏安法测电阻要点一电流表与电压表的改装和使用即学即用1.如图甲是学生实验用的有两个量程的电流表刻度盘,当用“+”和“-0.6”两接线柱时,能测量的最大电流是 A,对应刻度盘上每一小格代表A,图中表针示数为A;当使用电流表的“+”和“-3”两接线柱时,对应刻度盘上每一小格代表A,图中表针示数为A.图乙为学生实验用的两个量程的电压表刻度盘,当使用较小量程时,测量电压最大值不得超过V,每小格表示 V,图中指针示数 V;若使用的是较大量程时,则表盘刻度每小格表示V,图中指针示数 V.答案对图甲:0.6 0.02 0.34 0.1 1.70 对图乙:3.0 0.1 2.20 0.5 11.0要点二伏安法测电阻即学即用2.用伏安法测金属电阻R x（约为5Ω）的值,已知电流表内阻为1Ω,量程为0.6 A,电压表内阻为几千欧,量程为3 V,电源电动势为9 V,滑动变阻器的阻值为0～6Ω,额定电流为5 A,试画出测量R x的原理图.答案见右图题型1 测量电路的选择问题【例1】用伏安法测电阻,可采用图所示的甲、乙两种接法.如所用电压表内阻为5 000Ω,电流表内阻为0.5Ω.（1）当测量100Ω左右的电阻时,宜采用电路.（2）现采用乙电路测量某电阻的阻值时,两电表的读数分别为10 V、0.5 A,则此电阻的测量值为Ω,真实值为Ω.答案（1）甲（2）20 20.08题型2 滑动变阻器接法的选择【例2】用伏安法测量一个定值电阻阻值的实验,备有器材规格如下:①待测电阻R x（约100Ω）②直流毫安表（量程0～10 mA,内阻50Ω）③直流电压表（量程0～3 V,内阻5 kΩ）④直流电源（输出电压4 V,允许最大电流1 A）⑤滑动变阻器（阻值范围0～15Ω,允许最大电流1 A）⑥电键1个,导线若干根据器材的规格和实验要求,画出正确的电路图.答案见下图题型3 电表改装问题【例3】如果两个电流表的满偏电流均为I g=3 mA,内阻R g=100Ω,欲将其改装成量程分别为3 V和15 V 的电压表,则:（1）分别串联的电阻R1和R2为多大?（2）将改装后的电压表串联后测电路中电阻的电压时,指针的偏角θ1和θ2有何关系,示数U1和U2有何关系?答案（1）900Ω 4 900Ω（2）θ1=θ 2 U1∶U2=1∶51.（2009·扬州模拟）用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2,若把A1、A2分别采用串联或并联的方式接入电路,如图所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是（）A.图（a）中的A1、A2的示数相同B.图（a）中的A1、A2的指针偏角相同C.图（b）中的A1、A2的示数和偏角都不同D.图（b）中的A1、A2的指针偏角相同答案B2.某同学用伏安法测一个未知电阻,他先将电压表接a点,读得两表示数分别为U1=3.0 V,I1=3.0 mA,然后将电压表改接在b点,读得两表示数分别为U2=2.9 V,I2=4.0 mA,如图所示.由此可知电压表应接到点误差较小,测得R x的值应为Ω.答案 a 1 0003.测一个阻值约为25 kΩ的电阻,备有下列器材:A.电流表（量程100μA,内阻2 kΩ）B.电流表（量程500μA,内阻300Ω）C.电压表（量程10 V,内阻100 kΩ）D.电压表（量程50 V,内阻500 kΩ）E.直流稳压电源（电动势15 V,允许最大电流1 A）F.滑动变阻器（最大电阻1 kΩ,额定功率1 W）G.电键、导线若干（1）电流表应选 ,电压表应选 .（2）画出测量R x的原理图.答案（1） B C（2）电流表内接,分压式如右图所示4.欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻,要求测量结果尽量准确,现备有以下器材:A.电池组（3 V,内阻1Ω）B.电流表（0～3 A,内阻0.012 5Ω）C.电流表（0～0.6 A,内阻0.125Ω）D.电压表（0～3 V,内阻3 kΩ）E.电压表（0～15 V,内阻15 kΩ）F.滑动变阻器（0～20Ω,额定电流1 A）G.滑动变阻器（0～2 000Ω,额定电流0.3 A）H.开关、导线（1）上述器材中应选用的是 .（填写各器材的字母代号）（2）实验电路应采用电流表接法.（填“内”或“外”）（3）设实验中,电流表、电压表的某组示数如下图所示,图示中I= A,U= V.（4）为使通过待测金属导线的电流能在0～0.5 A 范围内改变,请按要求画出测量待测金属导线的电阻R x 的原理电路图,然后根据你设计的原理电路将下图中给定的器材连成实验电路.答案 （1）A 、C 、D 、F 、H （2）外 （3）0.482.20（4）见右图第6课时 电学设计性实验要点一 测量电阻的特殊方法即学即用1.测电流表和电压表的内阻,如果有可以作为标准的已知电阻的电表,都可以使用比例法.请分别画出你设计的用比例法测它们内阻的电路图,并说明需要测量的物理量,写出用测量量表示电表内阻的公式. 答案 电压表可显示电阻两端的电压值,电流表可显示电阻中通过的电流,所以测电流表内阻应把两电流表并联,测电压表内阻应把两电压表串联,电路图分别如下图甲、乙所示.测电流表内阻时,应调节滑动变阻器R 1,使两电流表的指针都有较大偏转,记录下两电流表的示数I 1和I 2,根据并联电路分流原理,若已知电流表A 1的内阻为r 1,则电流表A 2的内阻r 2=121r I I . 测电压表内阻时,应调节滑动变阻器R 2,使两电压表的指针都有较大偏转,记录下两电压表的示数U 1和U 2,根据串联电路分压原理,若已知电压表V 1的内阻r 1,则电压表V 2的内阻r 2=12U U r 1. 要点二 设计性电学实验即学即用2.现有一阻值R =10.0Ω的定值电阻、一个开关、若干根导线和一个电压表,该电压表表盘上有刻度但无刻度值,要求设计一个能测定某电源内阻的实验方案（已知电压表内阻很大,电压表量程大于电源电动势,电源内阻约为几欧）.要求: （1）画出实验电路图.（2）简要写出完成接线后的实验步骤.（3）写出用测得的量计算电源内阻的表达式r = .答案 （1）电路图如右图所示 （2）实验步骤为:①断开开关,记下电压表偏转格数N 1 ②合上开关,记下电压表偏转格数N 2 ③利用公式r R N N N 221-计算电源内阻,式中R =10.0Ω. （3）R N N N 221-题型1 仪表的选择【例1】实验室中现有器材如右图所示有:电池E ,电动势约10 V , 内阻约1Ω;电流表A 1,量程约10 A ,内阻r 1约为0.2Ω;电流 表A 2,量程300 mA ,内阻r 2约5Ω;电流表A 3,量程250 mA ,内 阻r 3约5Ω;电阻箱R 1;最大阻值999.9Ω,最小阻值改变量为0.1Ω;滑动变阻器R 2,最大值100Ω;开关S ;导线若干.要求用下图所示的电路测量图中电流表A 的内阻.（1）在所给的三个电流表中,哪几个可以用此电路精确测出其内阻? （2）在可测的电流表中任选一个作为测量对象,在实物图上连成测量电路.（3）你要读出的物理量是 .用这些物理量表示待测内阻的计算公式是 . 答案 该题要求根据电路图设想出实验原理.属于有一定提示的设计型实验.与我们学过的伏安法测电阻相比较,这里被测电阻是电流表的内阻,它能显示出通过自身的电流,因此只要知道其上的电压就行,但没有电压表,却有另一只电流表.根据电路图可以看出,图中表A 是被测表,则其上电压就是电阻箱上电压,利用两只电流表的读数差和电阻箱上显示的阻值可以求出该电压,这样就可以求出电流表的内阻. （1）电流表A 1不能精确测出其内阻,因这时图中的电流表A ′应为A 2、A 3中的一只,这使得电流表A 1中的电流不能超过300 mA ,其指针的偏转极其微小,误差很大.而A 2、A 3可用此电路精确测出其内阻. （2）若测r 3,实物连线如下图所示.（3）根据前面的分析,要读出的物理量是A 、A ′两电流表的示数I 、I ′和电阻箱的阻值R 1,待测内阻的计算公式是r 待=1R III -'. 题型2 实物连线题【例2】为了测定电流表A 1的内阻,采用如图所示的电路.其中:A 1是待测电流表,量程为300μA ,内阻约为100Ω; A 2是标准电流表,量程是200μA ;R 1是电阻箱,阻值范围是0～999.9Ω; R 2是滑动变阻器; R 3是保护电阻;E 是电池组,电动势为4 V ,内阻不计; S 1是单刀单掷开关,S 2是单刀双掷开关.（1）根据电路上图所示,请在下图中画出连线,将器材连接成实验电路.（2）连接好电路,将开关S 2扳到接点a 处,接通开关S 1;调整滑动变阻器R 2,使电流表A 2的读数是150μA ;然后将开关S 2扳到接点b 处,保持R 2不变,调整变阻箱R 1,使电流表A 2的读数仍是150μA .若此时电阻箱各旋钮的位置如下图所示,电阻箱R 1的阻值是 Ω,则待测电流表A 1的内阻R g =Ω.（3）上述实验中,无论怎样调整滑动变阻器R 2的滑动位置,都要保证两只电流表的安全.在下面提供的四个电阻中,保护电阻R 3应选用（ ）A .200 k ΩB .20 k ΩC .15 k ΩD .150 k Ω（4）下面提供最大阻值不同的四个滑动变阻器供选用.既要满足上述实验要求,又要调整方便,滑动变阻器（填写阻值相应的字母）是最佳选择.A.1 kΩB.5 kΩC.10 kΩD.25 kΩ答案（1）见下图（2）86.3 86.3 （3）B （4）C题型3 数据处理问题【例3】要描绘某电学元件（最大电流不超过6 mA,最大电压不超过7 V）的伏安特性曲线,设计电路如图所示.图中定值电阻R为1 kΩ,用于限流;电流表量程为10 mA,内阻约为5Ω;电压表（未画出）量程为10 V,内阻约为10 kΩ;电源电动势E为12 V,内阻不计.（1）实验时有两个滑动变阻器可供选择:a.阻值0～200Ω,额定电流0.3 Ab.阻值0～20Ω,额定电流0.5 A本实验应选用的滑动变阻器是（填“a”或“b”）.（2）正确接线后,测得数据如下表:①根据以上数据,电压表是并联在M与之间的（填“O”或“P”）.②根据以上数据,在下图中画出该元件的伏安特性曲线.（3）在下图上画出待测元件两端电压U MO随MN间电压U MN变化的示意图为（无需数值）.答案（1）a（2）①P ②见下图（3）见右图1.某同学使用了如下器材:电源E（电动势12 V）;电压表V（量程为15 V,内阻约15 kΩ）;电流表A（量程100 mA,内阻约10Ω）;滑动变阻器（最大电阻为50Ω）;单刀单掷开关;导线若干.测出了一个小灯泡的伏安特性曲线如图所示,已知小灯泡的额定电压为12 V.（1）请在下面的虚线方框中画出此实验电路.（2）根据设计的电路图在下图中连接实物图.（3）由小灯泡的伏安特性曲线可知小灯泡的额定功率为P额= W,小灯泡电阻的变化特性为 .答案（1）、（2）如下图所示（3）1.15（1.14～1.16）灯泡电阻随电压升高而增大（或随温度升高而增大;或电压越高时电阻增大越快）.2.（2009·大同质检）现有一特殊电池,它的电动势E约为9 V,内阻r约为40Ω,已知该电池允许输出的最大电流为50 mA.为了测定这个电池的电动势和内阻,某同学利用如右图所示的电路进行实验,图中电流表的内阻R A已经测出,阻值为5Ω,R为电阻箱,阻值范围0～999.9Ω,R0为定值电阻,对电路起保护作用.（1）实验室备用的定值电阻R0有以下几种规格.A.10 ΩB.50ΩC.150 ΩD.500 Ω本实验选用哪一种规格的定值电阻最好 .（2）该同学接入符合要求的R0后,闭合开关K,调整电阻箱的阻值,读取电流表的示数,记录多组数据,作出了如下图所示的图线,则根据该同学作出的图线可求得该电池的电动势E= V,内阻r= Ω.答案（1）C （2）10 453.某实验小组在实验室中测定一节干电池的电动势和内阻,他们观察实验桌上备用的器材编号如下:A.干电池（电动势E约为1.5 V,内电阻r约为1.0Ω）B.电流表G（满偏电流3.0 mA,内阻R g=10Ω）C.电流表A（量程0～0.6 A,内阻约为0.5Ω）D.滑动变阻器R（0～20Ω,10 A）E.滑动变阻器R′（0～100Ω,1A）F.定值电阻R2=990ΩG.开关S和导线若干（1）为了能准确地进行测量,同时为了操作方便,实验中应选用的滑动变阻器是 .（填写器材编号）（2）请在虚线框内画出他们采用的实验原理图.（标注所选择的器材的符号）（3）该小组根据实验设计的原理图测得的数据如下表,为了采用图象法分析处理数据,请你在下图所示的坐标纸上选择合理的标度,做出相应的图线.（4）根据图线求出电源的电动势E= （保留三位有效数字）,电源的内阻r=（保留两位有效数字）.答案（1）D（2）如右图所示（3）如右图所示（4）1.47（1.46～1.48）0.82（0.80～0.90）1.在“描绘小灯泡的伏安特性曲线”实验中,使用的小灯泡标有“6 V,3 W”,其他可供选择的器材有:电压表V1（量程6 V,内阻20 kΩ）;电压表V2（量程20 V,内阻60 kΩ）;电流表A1（量程3 A,内阻0.2Ω）;电流表A2（量程0.6 A,内阻1Ω）;滑动变阻器R1（0～1 000Ω,0.5 A）;滑动变阻器R2（0～20Ω,2 A）;学生电源E（6～8 V）;开关S及导线若干.实验中要求电压表在0～6 V范围内读取并记录下11组不同的电压值U和对应的电流值I,见下表.（1）在下面方框中画出实验所用的电路图,并注明所选器材的符号.（2）在图中,画出伏安特性曲线.如果将本题中的小灯泡接在电动势E=1.5 V,内阻r=2.0Ω的电池的两端,则小灯泡的实际功率是多少?（3）该实验画出的伏安特性曲线在电压较高段和电压较低段相比,哪段的系统误差较大?为什么?答案（1）电路图如下图所示.（2）伏安特性曲线如下图所示0.28 W（3）电压较高时,灯泡消耗的功率较大,灯丝温度高,其电阻大,由于是外接法,故这时电压表的分流较大,所以电流的测量值偏大,故系统误差较大.2.学习了“欧姆定律”以及电路的知识后,李阳同学要帮妈妈制作一个自动控温孵化器,他到电子商城买了一只标称值为220Ω的半导体热敏电阻,由于不知道该电阻的温度特性,为此,他做了如下实验.（1）在室温下（约25℃）他正确使用多用表的欧姆挡测该热敏电阻的阻值,表的示数如右图所示,可判定李阳同学测量时选用的是挡,表的读数是Ω.（2）李阳同学要通过改变热敏电阻的温度并用伏安法测热敏电阻的阻值来研究热敏电阻的温度特性,他准备了如下器材:蓄电池（电动势为6 V,内阻不计）及电键伏特表（量程为0～6 V,内阻很大）安培表（量程为0～20 mA,内阻R g=10Ω）定值电阻R0（R0=5Ω）下列图中给出四个电路,其中李阳应该选择的是 .（3）李阳同学得到的实验数据如下表请你根据这些数据在下图所示的坐标纸上画出这个热敏电阻的电阻值随温度变化的关系图象（R—t图象）.（4）下图是李阳同学利用这个热敏电阻制成的孵化器温度控制电路,其中控制电路的输入端A、B内接电路可等效为一个电动势为2.0 V,内阻为100Ω的电源,当通过热敏电阻R的电流大于等于2.0 mA时,控制电路动作,输出端的开关断开,加热器停止加热.孵化小鸡时,要求孵化箱恒温在39.5℃,为此,李阳将孵化箱的最高温度设定为40℃;为使恒温箱能在40℃时控制电路动作,定值电阻R0的阻值应为Ω.答案（1）×10 260 （2）D（3）R—t图象如右图所示.（4）7553.如果某研究性学习小组在研究某种用半导体材料做的用电器件Z的导电规律时,用电压表、电流表测得其两端电压与通过其中的电流的关系如下表所示:所用的器材规格:电压表（0～3～15 V,内阻30 kΩ）电流表（0～0.6～3 A,内阻4Ω）滑动变阻器（变化范围0～10Ω）电源（6 V,内阻1Ω）用电器件Z电键;导线若干（1）在下图乙方框中画出测量电路原理图,并将下图甲中的实物连成测量电路.（2）若把用电器件Z接入图丙所示的电路中,电流表的读数为1.8 A,电源输出电压恒为3 V,电阻R的电功率为W.（3）请分析表中的数据,探究该用电器件Z的电流随电压变化的规律是什么?答案（1）见下图（2）3.24（3）观察实验数据,猜想电流随电压变化的规律是I=kU n任选两组数据可列出0.8=k ·0.8n1.25=k ·1n解得n =2,k =1.25 A/V 2也可代入其他组数据,在误差范围内,则I =1.25U 2.4.影响材料电阻率的因素很多,一般金属材料的电阻率随温度的升高而增大.如图甲是某金属材料制成的电阻R 随摄氏温度t 变化的图象,图中R 0表示0℃时的电阻.若用该电阻与电池（E 、r ）、电流表R g 、滑动变阻器R ′串联起来,连接成如图乙所示的电路,用该电阻做测温探头,把电流表的电流刻度改为相应的温度刻度,就得到了一个简单的“金属电阻温度计”,使用“金属电阻温度计”前,先要把电流表的刻度值改为相应的温度刻度值,若温度t 1<t 2,则t 1的刻度应在t 2的 侧（填“左”、“右”）;在标识“金属电阻温度计”的温度刻度时,需要弄清所测温度和电流的对应关系.请用E 、R 0、k （R —t 图线斜率）及题中所涉及的物理量表示所测温度t 与电流I 的关系式t = .答案 右 k r R R R k ⅠE g +'++-0 5.（1）由绝缘介质隔开的两个同轴的金属圆筒构成圆柱形电容器.如图所示,试根据你学到的有关平行板电容器电容的知识,推测影响圆柱形电容器电容的因素有 .（2）利用伏安法测量干电池的电动势和内阻,现有的器材为:干电池:电动势约1.5 V ,符号电压表:量程1 V ,内阻998.3Ω,符号电流表:量程为1 A ,符号滑动变阻器:最大阻值10Ω,符号电阻箱:最大阻值99 999.9Ω,符号单刀单掷开关1个,符号导线若干①设计测量电源电动势和内阻的电路并将它画在指定的方框内.要求在图中标出电压表、电流表的接线柱的正负.②为了满足本实验要求并保证实验的精确度,电压表量程应扩大为原量程的倍,电阻箱的阻值应为Ω.答案（1）H、R 1、R2、ε（正对面积、板间距离、极板间的介质）（2）①见右图②2 998.36.某同学对黑箱（图所示）中的一个电学元件的伏安特性进行研究,通过正确测量,他发现该元件两端的电压U ab（U ab=U a-U b）与流过它的电流I之间的变化关系有如下规律:①当-15 V<U ab<0 V时,I近似为零.②当U ab≥0时.U ab和I的实验数据见下表:（1）在图下中画出U ab≥0时该元件的伏安特性曲线.（可用铅笔作图）（2）根据上述实验事实,该元件具有的特性是 .（3）若将此黑箱接入如右图电路中,并在该电路的cd两端输入如下图（甲）所示的方波电压信号U cd,请在图下（乙）中定性画出负载电阻R L上的电压信号U ef的波形.答案（1）如下图所示（2）单向导电性（3）如下图所示7.甲同学设计了如图所示的电路测电源电动势E 及电阻R 1和R 2的阻值.实验器材有:待测电源E （不计内阻）,待测电阻R 1,待测电阻R 2,电压表 （量程为1.5 V ,内阻很大）,电阻箱R （0～99.99Ω）,单刀单掷开关S 1,单刀双掷开关S 2,导线若干.（1）先测电阻R 1的阻值.请将甲同学的操作补充完整:闭合S 1,将S 2切换到a ,调节电阻箱,读出其示数r 和对应的电压表示数U 1,保持电阻箱示数不变, ,读出电压表的示数U 2.则电阻R 1的表达式为R 1= .（2）甲同学已经测得电阻R 1=4.8Ω,继续测电源电动势E 和电阻R 2的阻值.该同学的做法是:闭合S 1,将S 2切换到a ,多次调节电阻箱,读出多组电阻箱示数R 和对应的电压表示数U ,由测得的数据,绘出了如下图所示的RU 11-图线,则电源电动势E = V ,电阻R 2= Ω.（3）利用甲同学设计的电路和测得的电阻R 1,乙同学测电源电动势E 和电阻R 2的阻值的做法是:闭合S 1,将S 2切换到b ,多次调节电阻箱,读出多组电阻箱示数R 和对应的电压表示数U ,由测得的数据,绘出了相应的111R R U +-图线,根据图线得到电源电动势E 和电阻R 2.这种做法与甲同学的做法比较,由于电压表测得的数据范围 （选填“较大”、“较小”或“相同”）,所以 同学的做法更恰当些.答案 （1）将S 2切换到br U U U 112- （2）1.43（或710） 1.2（3）较小 甲8.现要按图1所示的电路测量一节旧干电池的电动势E （约1.5 V ）和内阻r （约20Ω），可供选择的器材如下：电流表A 1、A 2（量程0～500μA ，内阻约为500Ω），滑动变阻器R （阻值0～100Ω，额定电流1.0 A ），图1定值电阻R 1（阻值约为100Ω），电阻箱R 2、R 3（阻值0～999.9Ω），开关、导线若干.由于现有电流表量程偏小，不能满足实验要求，为此，先将电流表改装（扩大量程），然后再按图1电路进行测量.（1）测量电流表A 2的内阻.按图2电路测量A 2的内阻，以下给出了实验中必要的操作.A .断开S 1B .闭合S 1、S 2C .按图2连接线路，将滑动变阻器R 的滑片调至最左端，R 2调至最大D .调节R 2，使A 1的示数为I 1，记录R 2的值E .断开S 2，闭合S 3F .调节滑动变阻器R ，使A 1、A 2的指针偏转适中，记录A 1的示数I 1请按合理顺序排列实验步骤（填序号）： .（2）将电流表A 2（较小量程）改装成电流表A （较大量程），如果（1）中测出A 2的内阻为468.0Ω，现用R 2将A 2改装成量程为20 mA 的电流表A ，应把R 2调为 Ω与A 2并联，改装后电流表A 的内阻R A 为 Ω.（3）利用电流表A 、电阻箱R 3测电池的电动势和内阻.用电流表A 、电阻箱R 3及开关S 按图1所示电路测电池的电动势和内阻，实验时，改变R 3的值，记录下电流表A的示数I .得到若干组R 3、I 的数据，然后通过作出有关物理量的线性图象，求得电池电动势E 和内阻r . a .请写出与你所作线性图象对应的函数关系式 .b .请在图3虚线框内坐标中作出定性图象.（要求标明两个坐标轴所代表的物理量，用符号表示）c .图中 表示E .图中 表示r .图2图3答案 （1）CBFEDA（2）12 11.7（3）a .R 3+R A =E r Ⅰ-1 b.如右图所示c .直线的斜率 纵轴截距的绝对值与R A 的差9.为了测量两节串联干电池的电动势,某同学设计了如图所示的实验电路,其中E 是待测电池组,内阻不能忽略;V 1、V 2是两只量程都合适的电压表,内阻不是很大,且未知;S 1、S 2是单刀单掷开关;导线若干.（1）请根据电路图甲,在图乙中连线,将器材连成实验电路.（2）实验需要测量的物理量是 .（3）用测出的物理量,导出串联电池组电动势的表达式是 .答案 （1）如下图所示 （2）闭合S 1,V 1的读数U 1,V 2的读数U 2.再闭合S 2,V 1的读数U 1′.（3）E =1121U U U U -'' 10.（2008·九江质检）图1所示是“用伏安法测量电阻”的实验电路图,只是电压表未接入电 路中.图2是相应的实验器材,其中待测量的未知电阻R x 的阻值约为1 k Ω,电流表量程20 mA 、内阻小于1Ω,电压表量程15 V 、内阻约1.5 k Ω,电源输出电压约12 V .滑动变阻器（甲）的最大阻值为200Ω,乙的最大阻值为20Ω.（1）在图1的电路图中把电压表接到正确位置.（2）根据图1的电路图将图2的实物连成实验电路.（3）说明本实验电路中两个滑动变阻器所起的作用有何不同?答案 （1）如右图所示 图1图2（2）如下图所示（3）滑动变阻器甲为粗调,滑动变阻器乙为细调.。

电流表与电压表的使用知识梳理1.物理学中用来表示电流的大小，用字母表示，电流的单位为，用字母表示；在串联电路中，电流，在并联电路中，。

2.电路中电流的形成是由于电路的两端存在着，用字母表示，电流的单位为，用字母表示；三节新干电池串联后的总电压V，三节新干电池并联后的总电压是V。

3.在分析电路图中的用电器之间的连接方式时，电流表可以看成，电压表可以看成。

4.电流表、电压表的使用规则（1）接线问题：进，出。

（2）电流表有两个量程，分别是和；分度值分别为和。

电压表有两个量程，分别是和；分度值分别为和。

（3）电流表必须和被测的用电器联，否则容易发生被测用电器被。

电压表必须和被测的用电器联，如与电路串联，则会发生什么现象？电流表可以与电源直接连接吗？电压表呢？（4）电流表、电压表在使用过程中，其指针状态和反映的情况有：A．指针不偏转，可能发生情况是，。

B．反偏，可能发生的情况？。

C．满偏，可能发生情况？。

D．偏转太小，即指针偏转过不了中线，可能情况？。

5.以下说法都正确吗？你能理清楚吗？试试看吧A．两元件串联，通过两元件的电流一定相等。

（）B. 通过两元件的电流相等，两元件一定串联。

（）C.两元件并联，两元件两端的电压一定相等。

（）D.两元件两端的电压相等，两元件一定并联。

（）典型例题------历年中考题（一）填空题1.【10上海】在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”）。

2.在①台灯、②干电池、③电熨斗、④电风扇、⑤发电机中，能提供电能的装置有____________；能将电能转化成热的是___________。

3．如图所示开关中,进线柱、出线柱、熔丝、__________等都是导体,其余如胶盖和_______等都是绝缘体。

第3题 第5题 第6题4．家用普通照明灯正常发光时通过灯丝的电流约为200mA ，合___________A ，人体的安全电压是____________。

电流表及电压表的使用知识点1、电流（1）定义：电流的大小叫电流强度，简称电流，用符号I表示；另外电流还可以定义为：单位时间内通过导体横截面的电荷量，I=Q/t；（2）形成原因：电流是电荷定向移动形成的；（3）电流方向：正电荷定向移动的方向为电流的方向，电子定向移动的方向为电流的反方向；（4）单位为安培（A），常用单位还有毫安（mA）和微安（μA），它们之间的换算关系为：1A=1000mA 1mA=1000μA（5）常见家用电器电流值：电子计算器约为150μA;电冰箱约1A;空调约10A；电饭煲约3.2—4.5A，普通白炽灯约0.1—0.3A。

例题：1、完成下列换算(1)1.2A=______mA=_____μA(2)30mA=_____μA(3)4000μA=______A(4)540μA=_______mA=_____A2、下列关于电流的说法中正确的是（）A．通电导体的电荷量越多，电流越大。

B．通电时间越长，导体中的电流越大。

C．通电时间越短，导体中的电流越大。

D．每秒钟通电导体任一横截面的电荷量越多，电流越大知识点2、电流表（1）电流表是用来测量电路中电流大小的工具，在电路中用符号表示。

（2）实验室常用的电流表是双量程电流表，它有三个接线柱，左边一个标有“—”，表明是负接线柱，另外两个是正接线柱分别标有0.6和3，分别对应0—0.6A和0—3A两个量程，对应两个量程的最小分度值分别为0.02A和0.1A。

如下图：（3）电流表的使用规则：①使用前要校零②电流表必须与被测用电器串联，但不允许直接串联在电源两端，否则会引起电源短路。

③电流必须从电流表的正接线柱流入，从负接线柱流出，否则电流表指针会向左边偏转。

④在分析电路时可以将电流表看成导线来处理⑤被测电流的大小不能超过电流表的量程（4）电流表量程的选择：①若能直接估测出被测电路中电流的大小，则直接选择相应的量程；②若不能估测出被测电路中电流的大小，则使用试触法。

实验1电流电压与电位的测量一．实验目的1．学习通用电工学实验台的使用方法2．学习电压表、电流表的使用方法3．通过电路中各点电位的测量加深对电位、电压及它们之间关系的理解4．通过实验加强对参考方向的掌握和运用的能力5．训练电路故障的诊查与排除能力二．实验原理与说明1．电压、电流的实际方向与参考方向的对应关系参考方向是为了分析、计算电路而人为设定的。

实验中测量的电压、电流的实际方向，由电压表、电流表的“正”端所标明。

在测量电压、电流时，若电压表、电流表的“正”端与参考方向的“正”方向一致，则该测量值为正值，否则为负值。

图1 电压，电流的实际方向和参考方向2．电位与电位差在电路中，电位的参考点选择不同，各节点的电位也相应改变，但任意两节点间的电位差(电压)不变，即任意两点间电压与参考点电位的选择无关。

3．故障分析与检查排除（1）实验中常见故障①连线：连线错，接触不良，断路或短路；②元件：元件错或元件值错，包括电源输出错；③参考点：电源、实验电路、测试仪器之间公共参考点连接错误等等。

（2）故障检查故障检查方法很多，一般是根据故障类型，确定部位、缩小范围，在小范围内逐点检查，最后找出故障点并给予排除。

简单实用的方法是用万用表（电压档或电阻档）在通电或断电状态下检查电路故障。

①通电检查法：用万用表的电压档（或电压表），在接通电源情况下，根据实验原理，电路某两点应该有电压，万用表测不出电压；某两点不应该有电压，而万用表测出了电压；或所测电压值与电路原理不符，则故障即在此两点间。

②断电检查法：用万用表的电阻档（或欧姆表），在断开电源情况下，根据实验原理，电路某两点应该导通无电阻（或电阻极小），万用表测出开路（或电阻极大）；某两点应该开路（或电阻很大），但测得的结果为短路（或电阻极小），则故障即在此两点间。

三． 实验设备名称 数量 1． 三相空气开关 1块 2． 双路可调直流电源 1块 3． 直流电压表、电流表 1块4． 电阻3个 100Ω*1 150Ω*1220Ω*15． 连接导线 若干 6． 实验用9孔插件方板 1块四． 实验步骤220Ω10V +-+-d图2 实验电路1． 电流、电压的测定 （1） 按图2接线。

4 实验-测定电源的电动势和内阻，（用电流表和电压表测）[实验目的]：测定电池的电动势和内电阻。

[实验原理]如图1所示，改变R的阻值，从电压表和电流表中读出几组I、U值，利用闭合电路的欧姆定律求出几组、r值，最后分别算出它们的平均值。

此外，还可以用作图法来处理数据。

即在坐标纸上以I为横坐标，U为纵坐标，用测出的几组I、U值画出U－I图象（如图2）所得直线跟纵轴的交点即为电动势值，图线斜率的绝对值即为内电阻r的值。

[实验器材]待测电池，电压表（0－3V），电流表（0－0.6A），滑动变阻器（10Ω），电键，导线。

[实验步骤]1．电流表用0.6A量程，电压表用3V量程，按电路图连接好电路。

2．把变阻器的滑动片移到一端使阻值最大。

3．闭合电键，调节变阻器，使电流表有明显示数，记录一组数据（I1、U1），用同样方法测量几组I、U的值。

4．打开电键，整理好器材。

5．处理数据，用公式法和作图法两种方法求出电动势和内电阻的值。

[注意事项]1．为了使电池的路端电压变化明显，电池的内阻宜大些，可选用已使用过一段时间的1号干电池。

2．干电池在大电流放电时，电动势会明显下降，内阻r会明显增大，故长时间放电不宜超过0.3A，短时间放电不宜超过0.5A。

因此，实验中不要将I调得过大，读电表要快，每次读完立即断电。

3．要测出不少于6组I、U数据，且变化范围要大些，用方程组求解时，要将测出的I、U数据中，第1和第4为一组，第2和第5为一组，第3和第6为一组，分别解出、r值再平均。

4．在画U－I图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧。

个别偏离直线太远的点可舍去不予考虑。

这样，就可使偶然误差得到部分的抵消，从而提高精确度。

5．干电池内阻较小时路端电压U的变化也较小，即不会比电动势小很多，这时，在画U－I图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始（横坐标I必须从零开始）。

但这时图线和横轴的交点不再是短路电流。

一、电流1．在物理学中，用_______（简称_______）来表示电流的大小，用字母______表示．2．在国际单位制中，电流的单位是_______，简称_______，用字母_______表示，电流的常用单位还有和_______．3．单位换算：1 A＝_______mA；1 mA＝_______μA．二、认识电流表1．测量电路中电流大小的仪器叫_______表，它的电路图符号是_______．2．实验室常用的电流表（见教材图13－18）有______个接线柱，_______个量程．3．如图所示为电流表的表盘，若选用“－”及“0.6”两个接线柱，则电流表的量程为_______，分度值为_______，表盘的读数为_______：若选用“－”及“3”两个接线柱，则电流表的量程为_______，分度值为_______，表盘的读数为_______．三、正确使用电流表1．使用前．应检查指针是否_______，如有偏差，要_______．2．电流表要_______联在被测电路中．使电流从电流表的“_______”接线柱流入，从“_______”接线柱流出．3．绝不允许把电流表直接连到_______两极，否则电源被短路，会烧坏电流表．（因为电流表在电路中相当于一根导线）4．被测电流不要超过电流表的_______．在使用双量程电流表时，一般先试用_______量程，若电流在小量程范围内，再改用_______量程，这样做的好处是____________．例题精讲例甲、乙、丙三位同学在做“用电流表测电流”的实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．甲同学的问题：__________________________________________；乙同学的问题：__________________________________________；丙同学的问题：__________________________________________．1．读出如图所示的电流表的示数：甲表的示数为_______；乙表的示数为______．2．下列有关电流表的使用中，不正确的是( )A．电流表并联在被测电路中B．电流表串联在被测电路中C．被测电流不超过电流表的量程D．电流从电流表“＋”接线柱流入，“－”接线柱流出3．如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点．若想用此电流表测量小灯泡的电流，则以下连接中正确的是( )A．M接a，N接b B．M接d，N接a C．M接c，N接d D．M接d，N接c热身练习1．物理学中用______来表示电流的大小，在国际单位制中，电流的单位是______．2．完成下列单位换算：(1) 0.45 A＝_______mA＝______μA．(2)2×105μA＝_______mA＝_______A．3．正确使用电流表的规则为：(1)使用前，应检查指针是否_______；(2)电流表要_______联在电路中；(3)电流必须从_______接线柱流进电流表；(4)被测电流不要超过电流表的_______，在使用双量程电流表时，一般先试用_______量程；(5)绝不允许把电流表直接连到_______两极，否则电源被短路，会烧坏_______．4．在用电流表测电路中的电流之前，估计所测的电路中的电流为0.4～0.5 A，所用的电流表有“－”、“0.6”、“3”三个接线柱，测量时应把_______和_______两接线柱接入电路，这样测得的结果较为准确．5．读出如图所示的电流表的示数：甲表的示数为_______；乙表的示数为_______．6．（2010．成都）如图所示是小敏同学在某次实验探究中连接的电路．开关S2控制的是灯_______，电流表测量的是_______中的电流．7．关于电流表的使用，下列说法中不正确的是( )A．使用前如果电流表的指针没有指在表盘上的零刻度线，要先进行调零B．电流表要并联在被测电路中C．当电路中的电流不能估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表的接线柱接到电源的两极上8．下列家用电器，在正常工作时，哪一种通过的电流最大( )A．电子手表B．普通荧光灯C．电子计算器D．电冰箱9．某同学使用电流表时，根据电路中的待测电流，应选用0～0.6 A的量程，但误将“－”和“3”两接线柱接入电路．这样做的结果是( )A．指针摆动角度大B．指针摆动角度小，读数更准确C．指针摆动角度小，会损坏电表D．指针摆动角度小，读数不精确10．有0～0.6 A和0～3 A两个量程的电流表，某次测量中用0～0.6 A的量程，从0～3 A的量程刻度盘上发现指针正好在2.3 A刻度线上，则测得的实际电流的大小为( )A．0. 43 A B．0.46 A C．0.7 A D．2.3 A11．如图所示的电路中，能正确用电流表测出灯L2中电流的是( )12．如图所示，当开关S闭合时，将发生的现象是( )A．灯可能被烧坏B．电流表可能被烧坏C．灯和电流表都可能被烧坏D．不发生任何事故13．如图甲所示为测量小灯泡电流的电路图，试在图乙中画出对应的实物接线图．（电流表选用0～0.6 A的量程）知识梳理温故1．物理学中用_______来表示电流的大小．2．电流表必须_______联在被测电路中；电流必须从_______接线柱流入、从_______接线柱流出；绝不允许把电流表直接连接到_______的两极，否则会损坏电流表或电源．知新1．在串联电路中，电流__________________．2．在并联电路中，干路中的电流等于_______之和．例题精讲例1（2010．河池）在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小．为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律，他下一步的操作应该是( )A．将电源两极对调，再次测量A、B、C三处的电流B．改变开关S的位置，再次测量A、B、C三处的电流C．将图中两只灯泡的位置对调，再次测量A、B、C三处的电流例2 如图乙、丙所示为接在电路图甲中A、B两处的两个电流表的读数示意图，则图甲中电灯L1中的电流是______．反馈训练1．一种节日小彩灯上串联着20只小灯泡，若电源插头处的电流为200 mA，则通过小灯泡的电流为_______A，得出这个结论的依据是_______．2．如图所示的电路中，电流表A1、A的示数分别为200 mA和0.5 A，则通过灯L2的电流为_______A．若灯L2短路，则电流表_______(A1/A1和A/A)可能被烧坏．3．如图所示，有两根粗细不同的导线串联在电路中，已知粗段与细段的横截面积之比为3：1，那么当电流通过时，流过粗段导线的电流I1与流过细段的电流I2的关系是_______．4．（2010．上海）小明同学做“用电流表测电流”实验的电路如图所示，请用笔画线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1的电流．为探究并联电路中的电流关系，他还应继续测量通过____和_____的电流，然后归纳得出结论．热身练习1．如图所示，已知电流表A1的示数为0.5 A，那么电流表A2、A3的示数分别为_______A、_______mA．2．如图所示的电路中，闭合开关S后，三只电流表的示数I1、I2、I3之间的关系是_______，若I1＝0.4 A，I3＝0.6 A，则I2＝___A．3．同一电路中有两盏灯L1和L2，通过灯L1的电流是0.3 A，通过灯L2的电流是0.1 A，那么通过灯L1和灯L2的电流之比为______，可以判定灯L1和L2不可能是______联的．4．小丽在“用电流表测量电流”的实验中按照如图甲所示的电路图连接电路，闭合开关S后，电流表A1、A2的指针位置如图乙、丙所示，电流表A1使用的量程是_____，读数是_____A，电流表A2使用的量程是_____，读数是_____A，通过灯I2的电流是_____A．5．三只灯泡L1、L2、L3串联在电路中，灯L1最亮、L3最暗，则通过它们的电流的大小关系为( ) A．L1最大B．L2最大C．L3最大D．一样大6．在下列几种电路中，电流表只测灯L2中电流的是( )7．灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是( )A．灯L1被短路B．灯L2被短路C．有一盏灯的灯丝断了D．电流表的正、负接线柱接反了8．如图所示的电路中，当闭合开关S时，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．电源供给电路的总电流C．通过灯L1的电流D．通过灯L2的电流9．（2010．芜湖模拟）在探究串、并联电路中电流的特点时，小明同学分别做了如下两组实验．实验一：小明通过比较电路中不同位置的电流表的示数来探究串联电路的电流特点，所利用的电路如图甲所示，闭合开关S后，两电流表指针偏转情况如图乙所示．(1)小明发现电流表A2的指针偏转角度比电流表A1的小，所以他认为“串联电路电流每流经一个用电器都会减弱一些”．请你指出造成他判断错误的原因是______．(2)电流表A1的示数是______A．实验二：小明在只利用图乙中的实验器材探究并联电路中电流的特点时，发现两个支路中的电流相等，于是小明归纳得出如下结论：在并联电路中，各支路中的电流相等．你同意小明的结论吗？你如何评价小明的观点？答：__________________________________________________________________．知识梳理一、电压1．定义：电路中电流的形成，是由于电路两端的______的作用，电压是形成_______的原因．2．电源的作用是维持___________________．电压用字母_______表示．3．电压的单位：(1)在国际单位制中，电压的单位是_______，简称_______，用字母_______表示．电压的常用单位还有_______和_______．(2)换算关系：1 kV＝_______V；1 V＝_______mV．4．常见的一些电源的电压值：一节干电池的电压是_______V；一节蓄电池的电压是_______V，我国照明电路的电压是_______V．二、认识电压表1．测量电压的仪器叫_______表，它的电路图符号是______．2．如图所示是电压表的刻度盘，若选用“－”与“3”两个接线柱，则其量程为_______，分度值为_______，此时指针所指的示数是_______；若使用“－”与“15”两个接线柱，则其量程为_______，分度值为_______，此时指针所指的示数为_______．三、正确使用电压表1．使用前，应检查指针是否_______，如有偏差，要_______．2．电压表必须_______联在待测电路两端．使电流从电压表的“_______”接线柱流入，从“_______”接线柱流出．3．被测电压的大小不要超过电压表的_______，一般先试用_______量程，若电压表的示数在小量程范围内，再改用_______量程，这样做的好处是_____________。

电流表与电压表的制作与使用实验电流表和电压表是电路实验中常用的仪器，用于测量电流和电压。

在物理学中，有许多定律可以帮助我们理解电流与电压以及它们在电路中的作用。

在本篇文章中，我将解释如何制作和使用电流表和电压表，并探讨它们的实际应用和其他专业性角度的相关内容。

一、电流表的制作与使用实验1. 材料准备：- 一块狭长形的弹簧板（可以使用金属弹簧）- 导线- 纸片- 铁芯绕组（可以使用铁芯电阻器）2. 实验过程：a. 将弹簧板固定在一个支架上，使其可以自由摆动。

b. 使用导线将弹簧板与电源连接，确保连接稳固。

c. 在电路中插入一个可变电阻（如铁芯绕组），并通过调节电阻大小来控制电流的强度。

d. 将一块细纸片固定在弹簧板上，并使其能够与弹簧板接触。

e. 用导线将另一端连接到电路的另一侧，形成一个完整的电路。

f. 当电流通过电路时，弹簧板会受到电流作用而产生一定的偏转。

通过观察纸片的偏移角度，可以估计电流的大小。

3. 物理原理：这个实验基于安培定律（Ampere's Law）。

根据安培定律，通过一个电流元（单位长度上的电流）所产生的磁场与电流元和观测点之间的垂直距离成正比。

在电流通过电路时，弹簧板受到的力与通过它的电流成正比，因此会产生一个角度偏移。

4. 实验应用：- 电流表通常用于测量电路中的电流，并且可以在各种应用中得到广泛使用。

它们可以用于家庭电路、电子设备、实验室设备等的电流测量。

- 在电子实验中，我们可以使用电流表来测量电路中不同元件的电流，以验证电路定律的正确性，并帮助我们进行电路设计和故障排除。

二、电压表的制作与使用实验1. 材料准备：- 灯泡（额定电压为较低电压）- 适配器或电池- 镍铁电阻线- 螺丝刀和钳子- 铁芯绕组2. 实验过程：a. 将灯泡连接到一个适配器或电池的正负极上，确保灯泡亮起。

此时，电流将通过灯泡。

b. 使用两段镍铁电阻线，将电压表与电源连接。

确保连接稳固并检查电路的完整性。
