中考物理专题复习电压表和电流表的使用

电压和电阻复习【考纲要求】1、掌握电压表的使用方法，能识别电压表测的是哪段电路两端的电压；2、能熟练运用串并联电路中的电压规律解题；3、会用控制变量法探究影响电阻大小的几个因素，掌握滑动变阻器的使用方法及在电路中的作用。

【知识网络】【考点梳理】考点一、电压1．概念：电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。

电压使电路中形成电流，而电源是提供电压的装置。

2．电压的国际单位：伏特，用“V”表示。

其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。

换算：不同的电源在电路两端产生的电压不同。

一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。

3．电压表（伏特表）：测量电压的仪表。

电路符号：比较使用电压表和电流表的异同：因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。

如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。

4．串、并联电路中电压的特点：（1）串联电路两端的总电压等于各串联导体两端电压之和，即U总=U I+U2+……+U n。

（2）串联电池组（同一型号电池）的电压等于各节电池电压之和，如四个干电池串联：电池组电压。

（3）并联电路中各支路两端电压都相等，且等于并联电路两端总电压，即：U总=U I=U2=……=U n。

（4）并联电池组的电压跟每节电池的电压相等。

考点二、电阻1、定义：导体对电流的阻碍作用叫电阻，用字母R来表示，在电路中的符号是。

2、单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(kΩ)、兆欧(MΩ)。

3、决定电阻大小的因素导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的影响。

材料、长度都相同时，横截面积越大电阻越小；多数导体的电阻随温度的升高而增大（例如灯丝），少数物体的电阻随温度的升高而减小(例如玻璃)。

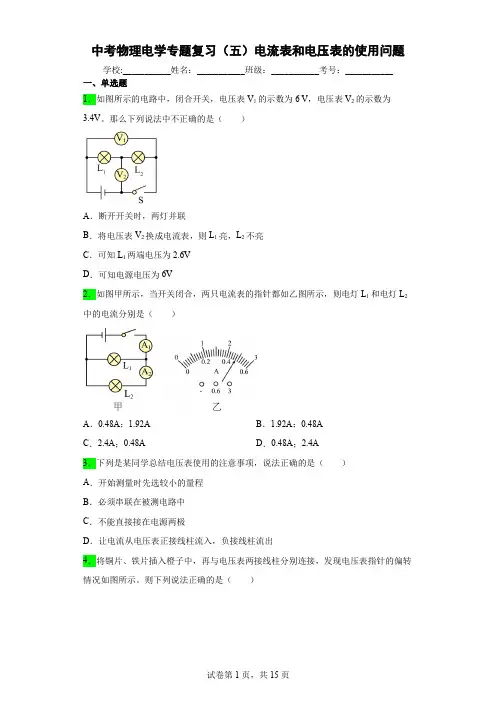

中考物理电学专题复习（五）电流表和电压表的使用问题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示的电路中，闭合开关，电压表V1的示数为6 V，电压表V2的示数为3.4V。

那么下列说法中不正确的是（）A．断开开关时，两灯并联B．将电压表V2换成电流表，则L1亮，L2不亮C．可知L1两端电压为2.6VD．可知电源电压为6V2．如图甲所示，当开关闭合，两只电流表的指针都如乙图所示，则电灯L1和电灯L2中的电流分别是（）A．0.48A；1.92A B．1.92A；0.48AC．2.4A；0.48A D．0.48A；2.4A3．下列是某同学总结电压表使用的注意事项，说法正确的是（）A．开始测量时先选较小的量程B．必须串联在被测电路中C．不能直接接在电源两极D．让电流从电压表正接线柱流入，负接线柱流出4．将铜片、铁片插入橙子中，再与电压表两接线柱分别连接，发现电压表指针的偏转情况如图所示。

则下列说法正确的是（）A．橙子是绝缘体B．电压表能提供电压C．水果电池的电压为0.5V D．铜片是水果电池的正极5．如图所示电路中，当滑动变阻器滑片P向右移动时，下列说法正确的是（）A．电流表A示数变小，电压表V示数变大B．电流表A示数变大，电压表V示数变大C．电流表A示数不变，电压表V示数变大D．电流表A示数不变，电压表V示数变小6．如图所示闭合开关后，该电路可能会（）A．烧坏电压表B．小灯泡可能发光C．烧坏电流表D．小灯泡可能烧坏7．在图所示的电路中，闭合开关时，电流表测量的是（）A．通过L1的电流B．通过L2的电流C．通过L1和L2并联的总电流D．通过L1和L2串联的电流8．如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。

以下关于电路的理解正确的是（）A．若断开开关，A、B两金属片间没有电压B．金属片B是电源的正极C．导线中电子的定向移动方向是从发光二极管到开关D．若发光二极管断路，电压表没有示数9．在连接如图所示电路中，一同学误将电流表、电压表位置对调，下列说法正确的是（）A．小灯被烧坏B．电源被烧坏C．电流表有示数D．电压表有示数10．如图所示，能直接测量通过灯L1的电流的电路是（）A．B．C．D．11．如图所示的电路中，电源电压为8V，闭合开关后，电压表的示数为3V，下列描述不正确．．．的是（）A．L1两端电压为5VB．L2两端电压为3VC．L1和L2两端的总电压为8VD．若工作过程中开关S突然断开，则电压表示数为0V12．如图所示的电路中，电流表测量通过灯L1电流的是（）A．B．C．D．13．如图所示电路，开关闭合后，下列对电路状况的判断中正确的是（）A．小灯泡正常发光B．电流表正常工作C．电流表指针指向零刻度线左侧D．电流表指针指向最大刻度线右侧14．能正确测量通过灯泡L1电流的是（）A．B．C．D．15．如图所示，粗心的小强把电流表并联接在了L1的两端。

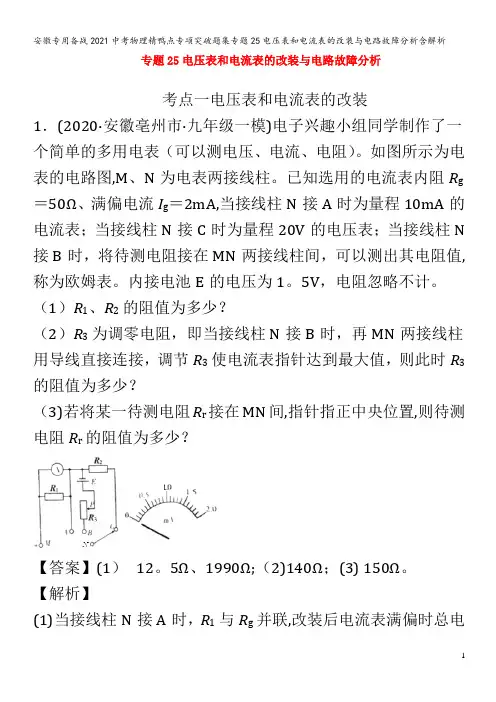

专题25电压表和电流表的改装与电路故障分析考点一电压表和电流表的改装1．(2020·安徽亳州市·九年级一模)电子兴趣小组同学制作了一个简单的多用电表（可以测电压、电流、电阻）。

如图所示为电表的电路图,M、N为电表两接线柱。

已知选用的电流表内阻R g ＝50Ω、满偏电流I g＝2mA,当接线柱N接A时为量程10mA的电流表；当接线柱N接C时为量程20V的电压表；当接线柱N 接B时，将待测电阻接在MN两接线柱间，可以测出其电阻值,称为欧姆表。

内接电池E的电压为1。

5V，电阻忽略不计。

（1）R1、R2的阻值为多少？（2）R3为调零电阻，即当接线柱N接B时，再MN两接线柱用导线直接连接，调节R3使电流表指针达到最大值，则此时R3的阻值为多少？（3)若将某一待测电阻R r接在MN间,指针指正中央位置,则待测电阻R r的阻值为多少？【答案】(1）12。

5Ω、1990Ω;（2)140Ω；(3) 150Ω。

【解析】(1)当接线柱N接A时，R1与R g并联,改装后电流表满偏时总电流I A ＝10mA ，因并联电路中各支路两端的电压相等，所以,通过R 1的电流I 1＝I A ﹣I g ＝10mA ﹣2mA ＝8mA因并联电路中各支路两端的电压相等，所以，由U I R =可得，此时电流表两端的电压U A ＝I g R g ＝I 1R 1则112mA 50Ω=12.5Ω8mA gg I R R I ==⨯ 当接线柱N 接C 时，R 1与R g 并联后再与R 2串联，改装后电压表满偏时总电压U C ＝20V ，此时并联部分的总电阻A A A 20mA 50Ω=10Ω10mAg g R I U R I I ===⨯并 此时电路的总电阻C C 3A 20V Ω10A000102U R I -==⨯＝ 因串联电路中总电阻等于各分电阻之和,所以R 2＝R C ﹣R 并＝2000Ω﹣10Ω＝1990Ω(2)当接线柱N 接B 时，R 1与R g 并联后再与R 3串联,MN 两接线柱用导线直接连接，则电流表指针达到最大值时电路的总电阻3g 1.5V 10150Ω10AB R U I -===⨯ 所以此时R 3的阻值R 3＝R B ﹣R 并＝150Ω﹣10Ω＝140Ω(3)将某一待测电阻R r 接在MN 间，指针指正中央位置，通过电流表的电流'A 1mA I ＝，此时电流表两端的电压''A A g U I R ＝，因串联电路中各处的电流相等，所以，此时电路中的总电流''A g A 5m 1mA 50ΩΩA 10I R U I R R ====⨯并并 此时电路的总电阻3' 1.5V 305A0Ω10B U I R -===⨯ 则待测电阻的阻值'r B B 300Ω150Ω=150ΩR R R ==﹣﹣答：(1)R 1、R 2的阻值依次为12.5Ω、1990Ω;（2）当接线柱N 接B 时，再MN 两接线柱用导线直接连接，调节R 3使电流表指针达到最大值，此时R 3的阻值为140Ω； （3)若将某一待测电阻R r 接在MN 间，指针指正中央位置,则待测电阻R r 的阻值为150Ω.2．（2020·安徽合肥市·）已知电流表G 的满偏电流（即电流表指针偏转到最大刻度时的电流）为1mA,内阻600Ω，现将其与一定值电阻R 1串联改装成量程为15V 的电压表，如图a 所示。

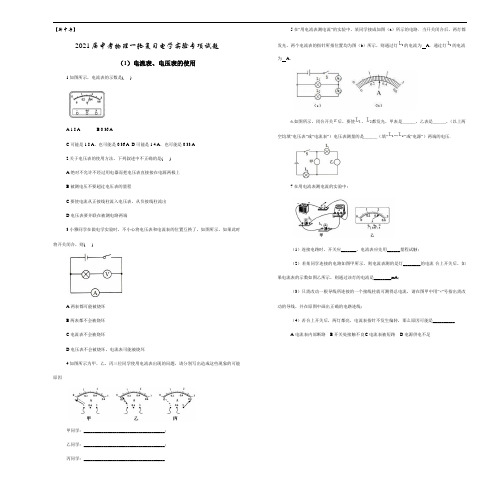

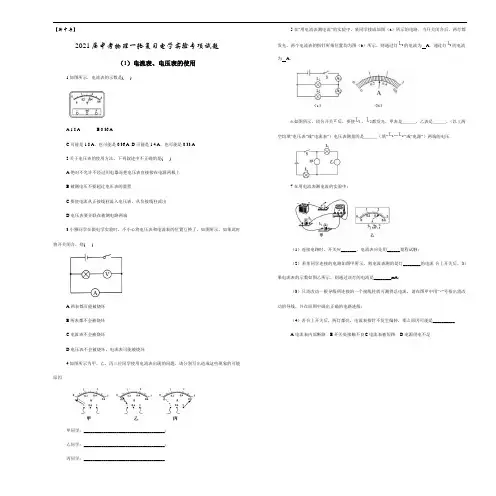

【新中考】2021届中考物理一轮复习电学实验专项试题（1）电流表、电压表的使用1.如图所示，电流表的示数是( )A.1.8 AB.0.36 AC.可能是1.8 A，也可能是0.36 AD.可能是1.4 A，也可能是0.33 A2.关于电压表的使用方法，下列叙述中不正确的是( )A.绝对不允许不经过用电器而把电压表直接接在电源两极上B.被测电压不要超过电压表的量程C.要使电流从正接线柱流入电压表，从负接线柱流出D.电压表要并联在被测电路两端3.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则( )A.两表都可能被烧坏B.两表都不会被烧坏C.电流表不会被烧坏D.电压表不会被烧坏，电流表可能被烧坏4.如图所示为甲、乙、丙三位同学使用电流表出现的问题，请分别写出造成这些现象的可能原因.甲同学：_____________________________________；乙同学：_____________________________________；丙同学：_____________________________________.5.在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯的电流为A，通过灯的电流为A．6.如图所示，闭合开关后，要使、都发光，甲表是______，乙表是______，（以上两空均填“电压表”或“电流表”）电压表测量的是______（填“”“”或“电源”）两端的电压.7.在用电流表测电流的实验中：（1）连接电路时，开关应_______，电流表应先用______量程试触；（2）若某同学连接的电路如图甲所示，则电流表测的是灯________的电流.合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是________mA；（3）只需改动一根导线所连接的一个接线柱就可测得总电流，请在图甲中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；（4）若合上开关后，两灯都亮，电流表指针不发生偏转，那么原因可能是__________.A.电流表内部断路B.开关处接触不良C.电流表被短路D.电源供电不足答案以及解析1.答案：C（4）C 解析：当使用“-”和“0.6”两接线柱时，电流表上每一小格表示0.02 A，则电流表的示数为.若使用“-”和“3”两接线柱，电流表刻度盘上每一小格表示0.1 A，则电流表的示数为.2.答案：A解析：A.电压表相当于断路，所以可以将电压表直接接到电源的两端，故A错误，符合题意；B.使用电压表时，待测电压不能超过电压表的最大量程，否则会损坏电压表，故B正确，不符合题意.C.电压表使用时的正负接线柱要正确，即要使电流从正接线柱流入电压表，从负接线柱流出，故C正确，不符合题意；D.使用电压表测量用电器两端电压时，必须使电压表与待测电路并联，故D正确，不符合题意.3.答案：D解析：将电压表和电流表位置接反了，电流表直接接到电源两极上,这样会造成电源短路，通过电流表的电流会很大，电流表可能会被烧坏;由于电源短路,没有电流通过电压表，所以电压表不会被烧坏。

怎样判断电流表的测量对象华继干在复杂的电路中，不易判断电流表的测量对象。

这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。

1. 断开电流表，用电器因断路不能工作例1 如图1，试判断电流表321A A A 、、分别测量哪些灯泡的电流。

分析 当断开A 3时，L 3断路，故A 3测的是L 3的电流。

当断开A 2时，L 2、L 3均断路，故A 2测的是L 2、L 3并联的总电流。

当断开A 1时，L 1、L 2、L 3全都断路，故A 1测的是L 1、L 2、L 3三灯并联的总电流。

2. 断开电流表，用电器因短路不能工作例2 如图2所示的电路，当开关闭合时，电流表321A A A 、、的示数分别为A A 6.02.1、和A 9.0，则通过灯321L L L 、、的电流分别为多少？分析 首先判断出321L L L 、、三个灯泡是并联的，再依次断开各电流表判断其所测电流。

当断开A 1时，三灯断路，故A 1测的是三灯并联的总电流。

当断开A 2时，如图3，L 1、L 2被短路，故A 2测的是L 1、L 2两灯并联的电流。

当断开A 3时，如图4，L 2、L 3被短路，故A 3测的是L 2、L 3两灯并联的电流。

所以A I I I 2.1321=++A I I A I I 9.06.03221=+=+， 解得A I A I A I 6.03.03.0321===，，练习1. 如图5，三只电流表的读数分别为321I I I 、、，这三个电流的大小关系为（ ） A. 321I I I == B. 321I I I >> C. 321I I I +>D. 321I I I +=2. 如图6所示，流过灯泡L 1的电流为I 1，流过灯泡L 2的电流为I 2，电流表的读数为I 3，则三个电流的关系是（ ）A. 213I I I +=；B.321I I I += ；C. 0231==I I I ，；D. 0321==I I I ，答案：1. （C ）。

第十六章《电压 电阻》知识点1：电压 1.符号：U2.单位：伏特，简称伏，符号V3.测量工具：电压表 知识点2：电压的测量1.电压表的使用：注意与电流表的使用区别。

2.串、并联电路电压特点：（1）串联：U ＝U 1＋U 2（2）并联：U ＝U 1＝U 2 知识点3：电阻 1．电阻：（1）定义：导体对__电流__阻碍作用的大小，用字母__R__表示（2）单位：欧姆，符号是Ω；1 M Ω＝__106__Ω，1 k Ω＝__103__Ω （3）影响因素：导体的材料、长度、横截面积和温度 【提示】导体电阻的大小由自身的材料、长度、横截面积和温度决定，与是否接入电路、外加电压及通过电流的大小等外界因素无关。

2．滑动变阻器：注意铭牌的含义。

3.探究影响导体电阻大小的因素：导体的电阻是导体本 身的一种性质，它的大小决定于导体的材料、长度、横 截面积和温度，与通过导体的电流和两端的电压无关。

1. 考查热点： 电压表的读数和使用，串、并联电路的电压了规律，半导体和超导体，探究影响电阻大小因素2. 考查题型： 以选择题、填空题、实验题为主3. 备考重点： 串、并联电路的电压规律，电压表的读数和使用考点1：电压表例1 如图所示的电路，当开关S 闭合后，若电阻R 1、R 2并联且能正常工作，则甲表是__电压__(选填“电流”或“电压”)表，乙表测的是__R 2__的__电流__(选填“电流”或“电压”)。

★知识梳理★备考指导 ★突破考点，典例呈现★考纲要求： 1. 电压表的使用.（操作） 2. 串、并联电路电压的规律.（探究） 3. 影响电阻大小的因素.（探究） 4. 半导体的一些特点及半导体材料. (认识)5. 纳米材料. （认识）6. 超导体. （认识）考点2：电路作图例2 请根据实物电路，在虚线框内画出对应的电路图。

考点3：电路故障分析例3 如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为零，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是( A )A．L2断路 B．L2短路C．L1断路 D．L1短路方法点拨：(1)当电压表示数为电源电压时有两种推测：①电压表所测范围电路断路；②电压表所测范围之外的所有用电器都短路。
