空压机安装指导

空压机安装、调试、使用作业指导书空压机组安装、调试、使用作业指导书*******************公司******年****月***日目录1、工作概况 ................................... .. (1)2、编制依据 ................................... .. (1)3、空压机安装标准系统配置图 .... .. (2)4、基本要求 ................................... .. (3)4.1、空压机房示例 ................. .. (3)4.2、空压机房环境选择 ......... .. (3)4.3、空压机通风要求 ............. .. (3)5、空压机组安装............................ .. (4)5.1、空压机安装、调试、使用基本流程 (4)5.2 安装前的准备工作 ........... .. (4)5.3、空压机安装..................... .. (7)5.4、储气罐安装..................... .. (8)5.5、设备间管道、阀门、仪表安装 (8)6、设备调试 (10)7、设备使用及维护 (11)1、工程概况：1、工程名称：2、建设单位：3、项目地址：4、主要设备及安装工作：5、空压机组基本参数：2、编制依据《压缩空气》GB/T 13277《特种设备使用管理规则》《固定式压力容器安全技术监察规程》《机械设备安装工程施工及验收规范》GB 50231《压缩机、风机、泵安装工程施工及验收规范》GB 50275《现场设备、工业管道焊接工程施工规范》GB 50236《工业安装工程施工质量验收统一规范》GB 50252《压缩空气站设计规范》GB 50029《固定式空气压缩机，安全规则和操作规程》GB 10892《容积式空气压缩机，安全要求》GB 22207《固定式压力容器产品质量证明书》《螺杆空压机使用说明书及产品质量证明书》3、空压机组安装标准系统配置图24、基本要求4.1、空压机房示例4.2、空压机房环境选择（1）空压机房应选择宽敞、通风良好的环境；（2）空压机房应尽可能避开多粉尘环境和具有有害腐蚀气体的场所；（3）空压机、储气罐不能安装在没有通风设施的机房内；（4）压缩机在适于承载其重量的坚固水平地面上安装压缩机机组。

空压机作业指导书_空压机作业指导书一、引言空压机是一种常用的工业设备，用于产生高压气体。

本作业指导书旨在提供对空压机的操作指导，以确保操作人员能够正确、安全地使用空压机进行工作。

二、安全注意事项1. 操作人员应事先接受相关培训，了解空压机的基本原理、操作方法和安全注意事项。

2. 在操作空压机之前，必须穿戴适当的个人防护装备，如安全帽、防护眼镜、耳塞、手套等。

3. 在操作空压机时，应确保周围环境干燥、通风良好，并远离易燃、易爆物品。

4. 空压机的安装和维护应由专业人员进行，非专业人员不得擅自拆卸或维修。

5. 空压机应定期进行检查和维护，确保其正常运行。

三、操作步骤1. 开启空压机之前，先检查电源是否正常，确认电压和频率与设备要求相符。

2. 打开空压机的主电源开关，并观察压力表和温度表的读数，确保正常工作。

3. 检查空压机的油位和润滑系统，确保油位在正常范围内，并根据需要添加或更换润滑油。

4. 检查空压机的冷却系统，确保冷却水流畅，并根据需要清洗或更换冷却水。

5. 打开空压机的压缩机开关，启动压缩机，观察压力表的读数，确保压力在正常范围内。

6. 根据工作需求，调整空压机的压力和流量，确保满足工作要求。

7. 在操作空压机期间，应定期检查压力表和温度表的读数，确保运行正常。

8. 在操作结束后，先关闭压缩机开关，再关闭主电源开关，确保安全。

四、故障处理1. 如果空压机出现异常噪音或振动，应立即停机检查，排除故障。

2. 如果压力表或温度表读数异常，应检查传感器或仪表是否损坏，如有需要，及时更换。

3. 如果空压机出现漏气现象，应检查气管和接头是否松动，如有需要，及时修复或更换。

4. 如果空压机出现过热现象，应检查冷却系统是否正常运行，如有需要，及时清洗或更换冷却水。

5. 如果空压机无法启动，应检查电源是否正常，如有需要，及时修复或更换电源。

五、维护保养1. 按照空压机的维护手册进行定期维护，包括清洁、润滑、更换易损件等。

空压机安装标准规范
1．将上一工序的所有标准件验收，气罐内无任何杂质，气罐气密性完好。

2．BH-0.036/8的机头中加入200ML的100号机油，BV-0.17/8的机头中加入600ML的100号机油，BW-0.9/12.5的机头中加入1400ML的100号机油。

3．将气罐放置水平地面，将电机、机头、放置于板面，将压力开关（包括压力表，安全阀）安装在排气管上。

4．在电机轴头上安装电机轮，在机头上安装上泵头轮，装上固定螺丝，然后开始调平两个轮子的位置，使之处于同一水平方向。

5．拧紧固定螺丝，安装上三角带，用铝管连接机头和单向阀。

6．安装上网罩，把脚轮和空气过滤器、说明书、插销、垫片装入塑料袋悬挂在电机和机头中间。

7．接上插头电线，进行下一工序（包装）。

空压机安装须知特别说明：空压机正确安装很重要，不正确的安装会导致空压机不能正常运行，同时也会严重影响空压机的寿命,而且会带来额外的保养、维修费用。

因安装不良所产生的空压机故障,不属于保修范畴，请用户按照本说明书中的要求安装空压机。

1.1压缩机的搬运1.1.1 请使用机组底板叉车孔或包装箱叉车孔搬运，禁止直接吊装；1.1.2如需要吊装，请先咨询厂家，取得厂家允许后制作相关吊装工具进行吊装。

禁止吊装时挤压压缩机的箱体；禁止未按照压缩机的重心进行的非正常吊装，这会造成严重的安全事故。

1.1.3 搬运中应避免过大的振动和倾斜，绝对禁止倒置！1.1.4 压缩机完成安装后，请安装随机附带的铲车孔盖板。

1.2 压缩机房的选址1.2.1 压缩机应安装在室内使用，并选择安装在空气清洁、粉尘少、干燥、通风和没有腐蚀性气体的场所。

1.2.2 压缩机的运行环境温度要求在0-45℃之间。

如环境温度低于0℃或高于45℃，请咨询厂家。

1.2.3高粉尘的运行环境对压缩机的危害十分严重，而这往往被忽视：这会使滤清器的处理效果变差并造成主机转子磨损甚至损坏的隐患。

高粉尘的环境也会使压缩机润滑油的寿命降低，并易造成积碳或结焦，甚至引起火灾，爆炸等安全事故。

对于使用环境较为恶劣的客户，建议缩短保养周期，详情请咨询厂家。

对于风冷式压缩机，粉尘会逐渐附着在冷却器的翅片上而影响冷却器的冷却效果。

需要定期检查并清洗。

1.2.4 对水泥、陶瓷、铸造、氧化铝厂、钢铁、水泥搅拌和野外施工等高粉尘场合,应将机房选择在远离粉尘场所。

同时,应根据环境粉尘的严重性,采取以下解决措施加装重载空气过滤器(标配纳米级空滤）要求每运行500 小时,检查三滤和油的使用情况,并根据使用情况缩短三滤和油的保养周期; 详情请咨询本公司售后服务部。

1.3 压缩机房的布局和压缩机的安装1.3.1 压缩机与墙壁还有其他设备之间要保持1.5m 以上的距离，以方便压缩机的检查与维修。

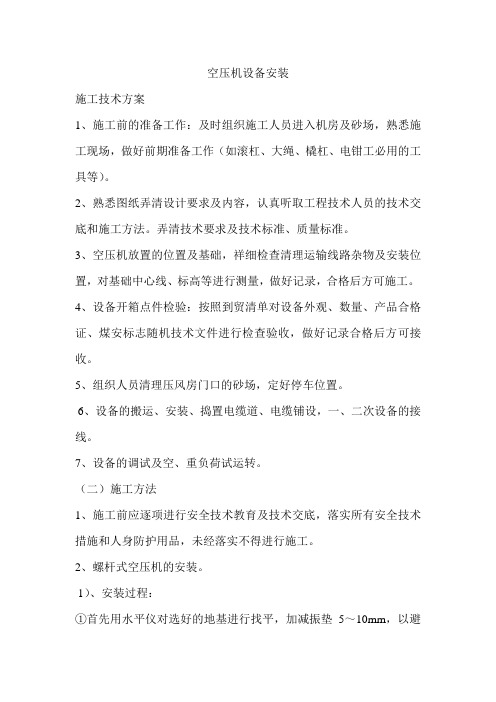

空压机设备安装施工技术方案1、施工前的准备工作：及时组织施工人员进入机房及砂场，熟悉施工现场，做好前期准备工作（如滚杠、大绳、橇杠、电钳工必用的工具等）。

2、熟悉图纸弄清设计要求及内容，认真听取工程技术人员的技术交底和施工方法。

弄清技术要求及技术标准、质量标准。

3、空压机放置的位置及基础，祥细检查清理运输线路杂物及安装位置，对基础中心线、标高等进行测量，做好记录，合格后方可施工。

4、设备开箱点件检验：按照到贸清单对设备外观、数量、产品合格证、煤安标志随机技术文件进行检查验收，做好记录合格后方可接收。

5、组织人员清理压风房门口的砂场，定好停车位置。

6、设备的搬运、安装、捣置电缆道、电缆铺设，一、二次设备的接线。

7、设备的调试及空、重负荷试运转。

（二）施工方法1、施工前应逐项进行安全技术教育及技术交底，落实所有安全技术措施和人身防护用品，未经落实不得进行施工。

2、螺杆式空压机的安装。

1）、安装过程：①首先用水平仪对选好的地基进行找平，加减振垫5～10mm，以避免压缩机产生震动而引起噪音。

②、出厂的空压机整台套，由汽车直接拉运到压风机房门口的砂场处（提前清理好的地方），由矿运输设备，使用正确的方法直接运至压风房门口放置在提前放好的滚杠上。

施工人员通过滚杠将空压机移动到安装位置，依照中心线摆放平直。

2）、安装要求:①、配电起动可放置在空压机安装位置的对面，易操作处，一次线走原电缆道、二次线走重新捣置的电缆道。

3)、安装注意事项①、在安装管道之前，塞子、堵头、装干燥剂的袋子均须取走。

配气管和管道接头大小必须合适，能适应相关工作压力。

②、机器安装时，必须留有充分的人员操作空间（如图1.2所示），并能保证所需的冷却条件。

进气口绝不能堵寒，一定要最大程度地减少进气口进入的湿气。

③、压缩机到后冷器或供气回路的压力管道受热时可膨胀，而且不会与可燃性物质接触，压力管道与排气口相接在安装时必须消除应力（消音器）。

④、安全装备、护盖或绝缘材料都不可拆卸掉或加以改动。

空压机施工安装技术方案范文一、工程概述。

咱们这次要安装的空压机就像一个超级打气筒，不过它可高级多啦，能给各种工业设备提供稳定的压缩空气。

这个空压机安装工程，就像是给这个“打气筒巨人”找个合适的家，还得让它舒舒服服地开始工作。

二、施工前准备。

# （一）场地检查。

1. 首先得去安装现场瞅瞅，就像找房子一样，看看这个地方够不够大，能不能放下咱们的空压机。

要保证周围有足够的空间，方便以后维修和操作人员走动。

比如说，得留出个能让维修师傅轻松把工具包拎进去的通道，不能太挤巴。

2. 场地的地面也要平平整整的，如果坑坑洼洼的，那空压机站在上面就像人踩在石子路上一样难受，还容易晃悠，影响使用寿命。

所以要检查地面有没有裂缝或者高低不平的地方，如果有就得想办法弄平喽。

# （二）设备及材料检查。

1. 空压机到了之后，可不能直接就开始安装。

得像检查新买回来的宝贝一样，仔细看看有没有在运输过程中磕了碰了的地方。

检查一下各个部件是不是齐全，就像数数拼图的小块有没有少一样。

2. 同时，各种安装要用的材料，比如管道、管件、阀门之类的，也要一一核对。

这些材料的质量也得把关，要是用了质量不好的管道，就像给空压机的血管安上了脆弱的血管一样，随时可能出问题。

# （三）工具准备。

1. 安装空压机就像搭积木，得有合适的工具。

扳手、螺丝刀这些基本工具肯定不能少，就像厨师做菜离不开锅铲一样。

2. 还有一些专门的工具，比如测水平的水准仪，这是为了保证空压机安装得平平稳稳的。

要是没有它，空压机安装歪了，就像人走路一瘸一拐的，运行起来也不顺畅。

三、空压机安装步骤。

# （一）基础安装。

1. 如果空压机比较大或者震动比较厉害，就像个爱蹦跶的大胖子，那就得给它做个专门的基础。

这个基础可以是混凝土浇筑的，就像给它盖个结实的小房子地基。

在浇筑之前，要根据空压机的尺寸和重量，计算好基础的大小和深度。

2. 基础做好了之后，等它干得差不多了，要检查一下基础的水平度。

科普柯阿特拉斯·空压机安装指导空压机正确安装很重要，不注重安装要求，将会导致空压机不能正常运行甚至带来额外的高额维修费用；因安装不良所产生的空压机故障不属于保修范畴，阿特拉斯·科普柯专业人员到达现场也将无能为力；本片收集了大量安装实例，从八个方面介绍正确安装方法和部分客户因安装中存在的隐患，并由此带来不良的严重后果；这八方面内容分别如下1安装平面示意图介绍；2空压机机房环境选择；3空压机机房通风要求；4 空压机进排风管道安装注意事项；5空压机管道连接要求；6空压机供电系统安装要求；7空压机供水系统安装要求；8空压机后处理设备位置排列及压降问题；1参照空压机安装平面示意图进行安装2空压机机房选择应宽敞、通风良好机房尽可能避开多粉尘环境及具有有害腐蚀气体的场所OK2.1空压机处于多粉尘环境中运行将会影响空气过滤器使用寿命，增加维修成本，也将减少空压机产气量；×2.2多粉尘环境也将影响主电机散热，主电机长期高温运行，会促使电机绝缘老化，甚至烧坏电机；×2.3空压机吸入空气中，含腐蚀性有害气体将会导致螺杆腐蚀并损坏；×2.4空气中含腐蚀性有害气体也将导致气水分离器铝合金腐蚀，影响汽水分离效果；×2.5空气中腐蚀性有害气体会导致空压机管道腐蚀，直接影响螺杆使用寿命；×3空压机、贮气罐不能安装在没有通风设施的机房内×30℃－40℃－50℃↑3.1不将压缩机产生的热量，用管道直接排出机房外，机房高温会影响空压机正常使用；×3.2机房内压缩机，需分别独立用排风管道，把所产生的热量直接引出室外；OK3.3安装排风管道要注意空压机顶部排风口截面面积、高度和长度；OK<2.5m4空压机排风管道不能连接到一个出风口，这将导致某台机组背压提高，排风受阻而高温；×4.1空压机管道太长并连接到一个排风出风口这也将导致空压机排风受阻、高温跳机；×4.2空压机排风管道，截面面积不能变径、缩小，也不能拐弯太多、太长；×4.3空压机排风管道高度不够，也会导致排风阻力增加出现机器高温；×4.4空压机排风管道出口不要安装百叶窗否则将导致排风不畅，机器温度增加；×4.5如多台空压机排风管道汇并到一个排风出口，建议安装抽风机增加排风流速把热量引出室外；OK抽风机4.6在机房顶部安装导流排风罩能有效地把机房热量排出室外，降低机房温度；OK4.7在空压机排风管道侧面安装排气风扇OK 能把机房热量排出室外；能帮助提高空压机排风流速；4.8为了防止空压机房产生负压，可以安装进风管道直接引进室外空气；OK4.9空压机进风口一般不建议安装预过滤网，如需要安装预过滤网表面积必须足够大；OK4.10如空压机空气想从室外引进，空压机进气管道应分别独立引入每台空压机进口；×以下安装，当某台机组故障停机时，故障机内热量会进入其他机组吸入口5空压机空气输出管道与总管道不能“T”字连接，以防停机时总管道产生的冷凝水倒流入机内；×5.1空压机空气输出管道与总管道连接，正确的方法应从总管道顶部进入；OK 总管道空气输出管道5.2如多台空压机并网输出空气，空压机输出空气管道口不要装止回阀；如下安装，当某台机组出现微小泄漏时，会导致某台机组加卸载过分频繁×5.3MD 干燥机再生空气管道需保温，以保证再生空气温度＞130℃以上；OK 截止阀再生空气管道需分别安装截止阀和调节再生空气用的碟阀；碟阀5.4空压机手动、自动排水管道要分别、独立通往排水沟，以便于观察冷凝水正常排放；OK5.5冷凝水排放管道不要并入一根总管道，以下安装不便于观察冷凝水是否排放；×5.6冷却水进水管道要装预过滤网OK 能防止杂物堵塞冷却系统预过滤网选择30至40目空气过滤系统的客户1空气入口要求安装一段6倍于管径的直管段；2和入口膨胀节相连的入口管必须保证容易拆装以便日后机器的维护保养；3空压机进出口管线底部必须有支撑架，以避免管线的重量对机器造成应力；空气过滤系统的客户调试前客户需制作和安装不锈钢滤网（40－80目）6空压机供电电源线入口，要安装进线盒，供电电缆进线引入需有一定弧度；OK6.1空压机供电电源不安装进线盒，运行中可能导致割破电缆出危险!×6.2供电电缆尺寸按每平方毫米载流2A计算，接地线截面积一般为供电电缆二分之一；OK6.3供电电缆线径截面较大时，为保证有效载流和良好的接触面积，电缆线可与铜牌相连接；A CB OK6.4为增加电缆线鼻与接触器良好接触和载流量，电源电缆可分别连接到K21和K23接触器上；建议把原有连接方式改动一下；6.5三相交流供电电压安装要求1三相交流380V电压允许波动范围±5%；2电压1%的不平衡将引起某相电流超10%；3电压3.5%的不平衡将使电机温升增加25℃；4频率范围允许50 HZ ±1%；(0.99~1.01)；6.6高压电机安装注意事项-螺杆机1 Atlas Copco高压电机起动，标配的是西门子高压控制柜；2西门子高压柜内应具有：高压隔离开关、高压熔断器、低电压保护F6、真空接触器K21、过流保护F21等；3 Atlas Copco空压机电控柜内继电器K13，提供一组常开触点去控制西门子高压柜内真空接触器K21起动、停止；4空压机电控柜和高压柜之间控制回路需布置一根7x1.5mm2屏蔽电缆；（F6/F21 x 2；K21 x 2；合闸反馈信号x 2；接地x 1，在Atlas Copco调试工程师到达现场前，客户仅需布线，严禁连接！）5为确保失电时空压机能迅速停机，空压机T1变压器单相380V电源需来自高压柜同一侧；6高压柜内发出的低电压、过流保护信号必须送给空压机电脑6.7以下是Atlas Copco采用一组常开触点启动方式的，西门子高压柜控制电路；3000/6000V/10000V高压电源高压隔离开关高压熔断器F6低电压保护K21真空接触器F21过流保护主电机M2、M3风扇电机6.8高压电机安装注意事项-螺杆机但部分客户，高压柜采用合闸和脱扣二个信号供高压电机起动、停止；Atlas Copco公司采用一个信号（即K13闭合开机，断开为停机）的控制方式不能直接应用于部分客户高压控制柜上：Atlas Copco原则上只推荐采用一个控制信号方式作为起动、停止高压电机；为了寻求一种可操作方案，解决采用合闸和脱扣二个信号作为起、停方式的客户，引荐电路如下：Atlas Copco只是提供一种建议供客户参考，引荐电路中所增加的中间继电器ZJ、时间继电器ST1、ST2由客户自行采购并安装；6.9如下电路是采用合闸、脱扣二信号启动方式的高压控制柜（仅供参考）；K13：中间继电器为Atlas Copco 空压机提供的一组开/停信号；ZJ ：中间继电器（客户自行采购）；ST1：合闸时间继电器（客户自行采购）得电计时延时断开；ST2：分闸时间继电器（客户自行采购）得电计时延时断开；L N ZJ ZJ ZJ K13ST1ST2ST2ST1HZ FZ K13S1S2合闸信号分闸信号延时2秒延时2秒2s 2s6.10以下是Atlas Copco供离心机使用的西门子高压控制柜电路；低电压信号F6起停信号K13高压合闸反馈信号过载信号F21电机电流信号1Atlas Copco离心机标配的也是西门子高压柜，结构和螺杆机相仿；2增加了T61电流互感器，信号需通过4-20mA电流变送器（自行采购）客户供电系统不管采用TN、IT、TT接地方式，（即零线N、地线PE分别接地或合并接地方式）变频机外壳必须提供单独的接地保护，以避免干扰VSD 变频设备不建议和其他的功率因数补偿器或开停式电容设备安装于同一段变压器下，以避免脉冲信号干扰；变压器变压器VSD 功率因数补偿器其他设备大容量开停式电容设备10000/6000V380V VSD ×7安装供水系统应注意的问题1选择水泵应考虑足够的流量和扬程；2水质须进行化验并采取相应的水处理措施；3冷却水供水压力应为3.0─5.5bar，进回水压差＞1.5bar；4冷却水进水温度最高为35℃；5供水流量Q=[KW/(4.2xΔT)]x3.6吨/小时(ΔT =8℃)；6冷却水进水管道应安装过滤网（30－40目/cm2）；7冷却水避免使用深井水和冷冻水；8冷却水供水管道末端应加装排污阀；7.1冷却水没有作水处理工作，导致冷却器结垢和堵塞现象，影响空压机正常热交换；×。

金凤煤矿二号压缩空气站设备及配电安装工程安全技术措施一、工程概况在压缩空气站内安装SA250A型螺杆式空气压缩机3台（2用1备），排气量均为40.6m3/min，站内管路均采用无缝钢管。

在配电室安装高压柜3台、接地网，还包括安装与上述配电设施相配套的电缆。

为保证施工安全顺利进行，特制定此安全技术措施。

二、工程内容1、机械设备安装2、管路安装3、电气设备安装三、人员组织项目负责人：现场负责人：技术负责人：施工人员：钳工12人，焊工2人，电工2人四、施工工期计划开工日期：五、施工准备（一）施工机具的准备施工机具由材料员负责在施工前准备就绪，并做好检查和维护工作，确保在工程需要时能够按时、完好的进场，确保施工正常运行。

工程所需施工机械设备及机具见下表：施工用机械设备机具一览表（二）施工材料的准备工程材料在开工前由施工技术人员根据施工图编制施工材料用量计划，交供应站准备，并在开工后负责运至现场，收集各种合格证、材质证、说明书等资料，并做好记录。

（三）技术准备由项目负责人组织参加施工技术人员、施工人员等熟悉图纸、审查图纸，在开工前由技术负责人向班组做好技术、安全、质量交底，掌握厂家提供的技术资料，明确相关规范及标准，以确保在施工中严格执行。

六、危险源辨识及措施1、设备运输过程中没有对设备进行捆绑及运输过程中不平稳。

措施：在设备运输前必须对其捆绑牢固及运输过程中一定要平稳。

2、设备运输过程中没有对设备的连接部件进行保护，使其变形损坏。

措施：设备运输过程中要对设备的连接部件进行保护，防止变形损坏。

3、设备安装时没有认真审查图纸，盲目作业，造成工程质量差。

措施：安装作业前必须对安装图纸认真审查，不能盲目作业，保证工程质量。

4、管子安装前没有认真检查管子完好情况。

措施：安装管路时，要认真检查管子完好情况，不能出现损坏、变形。

5、登高作业没有系安全带。

措施：登高作业时必须系合格的安全带。

6、电气设备安装时没有执行停送电制度，造成触电事故发生。

空压机安装指导手册目录1、简介 (2)2、安装工具和设备 (2)3、安装手册 (3)3—1、基础对中 (3)3—2、基础板的固定 (3)3—3、空压机组安装 (3)3—4、动力系统安装 (5)3—5、压缩空气系统安装 (7)3—6、设备试运转 (7)4、工程验收 (12)5、注意事项 (12)1、简介：空压机，以保证电解车间、阳极车间、阴极车间、铸造车间及氧化铝卸料输送等所需的压缩空气。

安装空压机难度并不很大,但决不可掉以轻心，要有充分的技术准备，施工组织，对空压机的特点、性能、技术要求和施工方法，每个参加施工的人员都得充分了解并认真按本手册进行安装。

2、安装工具和设备（1）组装工具（专用工具随空压机设备带来）――――――1套（2）经纬仪――――――――――――――――――――－1件（3）条式水平仪（精确度0.05mm/m以上）――――――――1件（4）框式水平仪（精确度0.05mm/m以上）――――――――1件（5）垂线和垂标坠（普通线坠、磁力线坠）―――――――1套（6）宽座角尺――――――――――――――――――――2件（7）钢卷尺―――――――――――――――――――――8个（8）电焊机、氧气、乙炔、气割机各――――――――――1套（9）各种厚度垫片（铜、铁、钢纸、石棉橡胶板等）―――1套（10）大锤（5公斤）―――――――――――――――2个（11）橇棒（ф30³1.5m）―――――――――――――6个（12）链条滑车、葫芦（5吨、3吨、2吨）――――各1个（13）直线刻度表（600mm）――――――――――――1件（14）千分尺（25－50、200－225）―――――――各1套（15）塞尺――――――――――――――――――――1套（16）游标卡尺（0－200）――――――――――――1 件（17）弹簧钳―――――――――――――――――――1把（18）百分表（带磁性表座）――――――――――――1只（19）内径千分规350到375mm―――――――――――1件（20）扭力扳手――――――――――――――――――1套（21）研磨用刮刀―――――――――――――――――5把（22）油石――――――――――――――――――――4条（23）锉刀（扁锉、250mm、半园250mm）――――――4件（24）砂布（100号、80号）――――――――――各5扎（25）扩管器―――――――――――――――――――1套（26）试压泵―――――――――――――――――――1台（27）钢锯――――――――――――――――――――1把（28）手电筒―――――――――――――――――――2个（29）电器调试工器具―――――――――――――――1套（30）研磨膏―――――――――――――――――――5合（31）研磨板（400³300、200³150、150³150）―――3块（32）台虎钳（钳口宽度200）―――――――――――2件（33）钢号码（字身高度3.2）―――――――――――1副（34）旧破布―――――――――――――――――150公斤3安装手册3—1、基础对中3—1—1、按基础图验收基础，对每个基础中心进行标记3—1—2、检查每个基础中心的距离3—1—3、检查用于安装的尺寸、位置、长度及安装螺栓间的宽度3—1—4、固定基础板3—2、基础板的固定3—2—1、将基础板放在基础混凝土安装表面的固定位置上3—2—2、将基础混凝土表面凿毛并清洁干净，并用水将其弄混，然后在辅上垫料之后将基础板放在表面上（用不收缩的水泥和化学试剂的混合物与普通水泥混合成灰浆，用此灰浆作为填料拍紧）。
