安川伺服电机使用说明

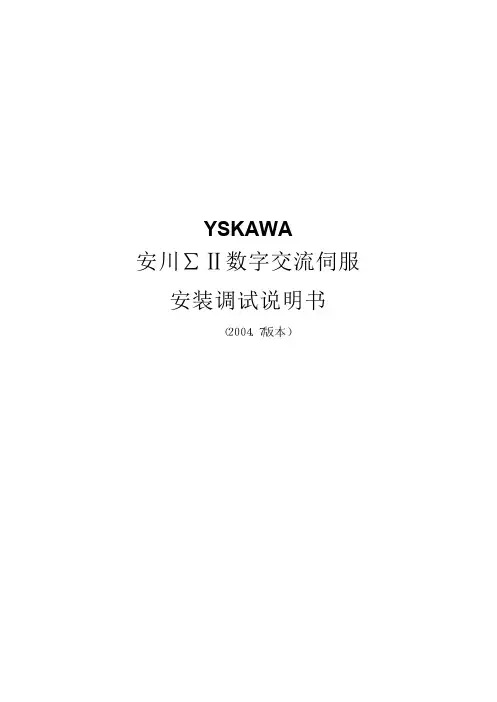

YSKAWA安川∑Ⅱ数字交流伺服　安装调试说明书　 （２００４．７版本） 目 录 １．　安川连接示意图　２．　通电前的检查　３．　通电时的检查 ４．　安川伺服驱动器的参数设定　５．　安川伺服驱动器的伺服增益调整　１．　安川连接示意图　重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。

否则，会损坏编码器。

（此种　情况，不在安川的保修范围！）　２．　通电前的检查　１）　确认安川伺服驱动器和电机插头的连接，相序是否正确：　Ａ．ＳＧＭＧＨ电机，不带刹车制动器的连接： 伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ Ｂ．ＳＧＭＧＨ电机　０．５ＫＷ－４．４ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 刹车电源 Ｅ　 刹车电源 Ｆ 刹车电源为：　ＤＣ９０Ｖ　（无极性）　　Ｃ．　ＳＧＭＧＨ电机５．５ＫＷ－１５ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 电机制动器插头 刹车电源 Ａ 刹车电源 Ｂ 刹车电源为：　ＤＣ９０Ｖ　（无极性） 注：　１．相序错误，通电时会发生电机抖动现象。

　 ２．相线与“接地”短路，会发生过载报警。

　２）确认安川伺服驱动器ＣＮ２和伺服电机编码器联接正确，　 接插件螺丝拧紧。

　３）确认伺服驱动器ＣＮ１和数控系统的插头联接正确，　 接插件螺丝拧紧。

　３．通电时的检查　　１）　确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。

　建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。

　２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。

　４．安川伺服驱动器的参数设定　安川伺服驱动器参数，操作方法如下：（１）参数密码设定；　（２）用户参数和功能参数的设定； １）参数密码设定　 为防止任意修改参数，将“Ｆｎ０１０”辅助功能参数，设定： ・　“００００”　允许改写　ＰｎＸＸＸ　的用户参数，及部分辅助功能“ＦｎＸＸＸ”参数。

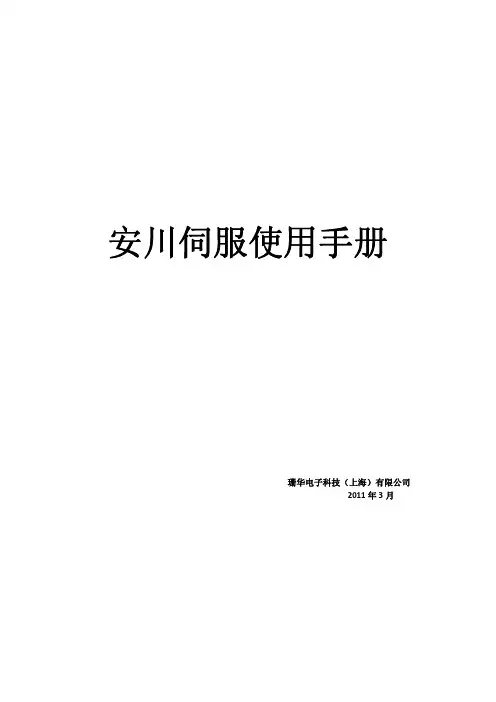

安川伺服使用手册珊华电子科技（上海）有限公司 2011年3月目 录第一章 安川伺服简介1.1产品的确认1.2产品的型号第二章 安川伺服接插件2.1 S-II系列（3kw、15kw）2.2 S-V系列 （400w、750w）第三章 安川伺服调试3.1 主要的参数3.2 两主轴同步性第四章 安川伺服常见报警处理4.1 常见的报警4.2 处理方法第五章 安川伺服的安装5.1 伺服电机安装事项5.2 伺服驱动器安装事项第一章 安川伺服简介1.1 产品的确认1.1.1 产品的确认事项产品到货后，请就以下项目进行确认。

在以上各项的确认中, 如发现有不妥之处, 请及时与所购地的销售店或本公司的销售处联系。

1.1.2 伺服电机的铭牌确认项目备注到货产品是否与您订购的产品型号相符？ 请通过伺服电机、SERVOPACK( 伺服单元) 的铭牌的“型号”栏进行确认( 请参照下一项以后的说明)。

伺服电机的旋转轴是否运行顺利? 能用手轻轻转动则属正常。

但是“带制动器的电机”则不转动。

是否有损坏的地方？ 请查看整个外表，检查是否有因运输等引起的损伤。

其中生产编号中的第三、四位是年份，第五位是月份。

例如：DD 996 456789001299年 6月（其它英文字母代表：X-10月份、Y-11月份、Z-12月份）1.2 产品的型号1.2.1 S-II系列伺服电机：伺服驱动器：1.2.2 S-V系列伺服电机：伺服驱动器：第二章 安川伺服接插件2.1 S-II系列（3kw、15kw）3KW伺服电机型号：SGMGH-30ACA61电机侧编码器接插件：L形插头 MS3108B20-29S电缆夹 MS3057-12A电机侧动力接插件：L形插头 MS3108B22-22S电缆夹 MS3057-12A驱动器型号：SGDM-30ADA驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**15KW伺服电机型号：SGMGH-1EACA61电机侧编码器接插件：L形插头 MS3108B20-29S电缆夹 MS3057-12A电机侧动力接插件：L形插头 MS3108B32-17S电缆夹 MS3057-20A驱动器型号：SGDM-1EADA驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**2.2 S-V系列 （400w、750w）400W 伺服电机型号：SGMJV-04AAA61电机侧编码器接插件：插头54346-0070****插针56161-8081****电机侧动力接插件：J27-06FMH-7KL-1M-CF**（套件：包含插头、插针） 插头插针驱动器型号：SGDV-2R8A01A驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**750W 伺服电机型号：SGMJV-08AAA61电机侧编码器接插件：插头54346-0070****插针56161-8081****电机侧动力接插件：J37-06FMH-7KL-1M-CF**（套件：包含插头、插针） 插头插针驱动器型号：SGDV-5R5A01A驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**第三章 安川伺服调试3.1 主要的参数1）PN000 控制模式选择最主要是第1位（速度、位置控制方式的选择）2）PN100 速度环增益在速度控制，增加设定值可以提高响应性3）PN101 速度环积分时间参数降低设定值可以提高响应性4）PN102 位置环增益在位置控制，增加设定值可以提高响应性5）PN103 转动惯量比最好能设定为与机械惯量实际越接近越好6）PN110 在线自动调谐类开关如果负载基本不变的话，需要把第0位，改成2-不调谐。

YSKAWA安川∑Ⅱ数字交流伺服　安装调试说明书　 （２００４．７版本） 目 录 １．　安川连接示意图　２．　通电前的检查　３．　通电时的检查 ４．　安川伺服驱动器的参数设定　５．　安川伺服驱动器的伺服增益调整　１．　安川连接示意图　重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。

否则，会损坏编码器。

（此种　情况，不在安川的保修范围！）　２．　通电前的检查　１）　确认安川伺服驱动器和电机插头的连接，相序是否正确：　Ａ．ＳＧＭＧＨ电机，不带刹车制动器的连接： 伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ Ｂ．ＳＧＭＧＨ电机　０．５ＫＷ－４．４ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 刹车电源 Ｅ　 刹车电源 Ｆ 刹车电源为：　ＤＣ９０Ｖ　（无极性）　　Ｃ．　ＳＧＭＧＨ电机５．５ＫＷ－１５ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 电机制动器插头 刹车电源 Ａ 刹车电源 Ｂ 刹车电源为：　ＤＣ９０Ｖ　（无极性） 注：　１．相序错误，通电时会发生电机抖动现象。

　 ２．相线与“接地”短路，会发生过载报警。

　２）确认安川伺服驱动器ＣＮ２和伺服电机编码器联接正确，　 接插件螺丝拧紧。

　３）确认伺服驱动器ＣＮ１和数控系统的插头联接正确，　 接插件螺丝拧紧。

　３．通电时的检查　　１）　确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。

　建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。

　２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。

　４．安川伺服驱动器的参数设定　安川伺服驱动器参数，操作方法如下：（１）参数密码设定；　（２）用户参数和功能参数的设定； １）参数密码设定　 为防止任意修改参数，将“Ｆｎ０１０”辅助功能参数，设定： ・　“００００”　允许改写　ＰｎＸＸＸ　的用户参数，及部分辅助功能“ＦｎＸＸＸ”参数。

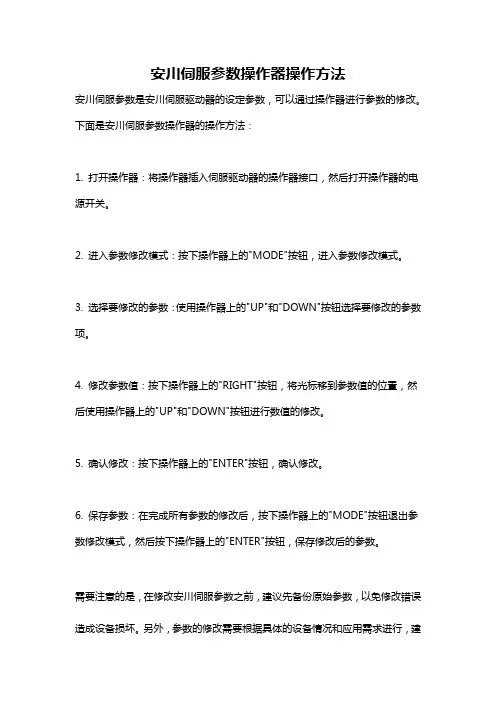

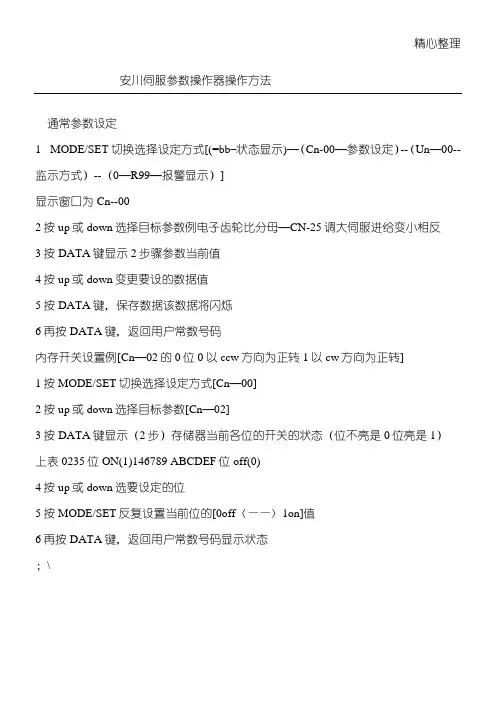

安川伺服参数操作器操作方法
安川伺服参数是安川伺服驱动器的设定参数，可以通过操作器进行参数的修改。

下面是安川伺服参数操作器的操作方法：
1. 打开操作器：将操作器插入伺服驱动器的操作器接口，然后打开操作器的电源开关。

2. 进入参数修改模式：按下操作器上的"MODE"按钮，进入参数修改模式。

3. 选择要修改的参数：使用操作器上的"UP"和"DOWN"按钮选择要修改的参数项。

4. 修改参数值：按下操作器上的"RIGHT"按钮，将光标移到参数值的位置，然后使用操作器上的"UP"和"DOWN"按钮进行数值的修改。

5. 确认修改：按下操作器上的"ENTER"按钮，确认修改。

6. 保存参数：在完成所有参数的修改后，按下操作器上的"MODE"按钮退出参数修改模式，然后按下操作器上的"ENTER"按钮，保存修改后的参数。

需要注意的是，在修改安川伺服参数之前，建议先备份原始参数，以免修改错误造成设备损坏。

另外，参数的修改需要根据具体的设备情况和应用需求进行，建
议在有相关经验或指导的情况下进行操作。

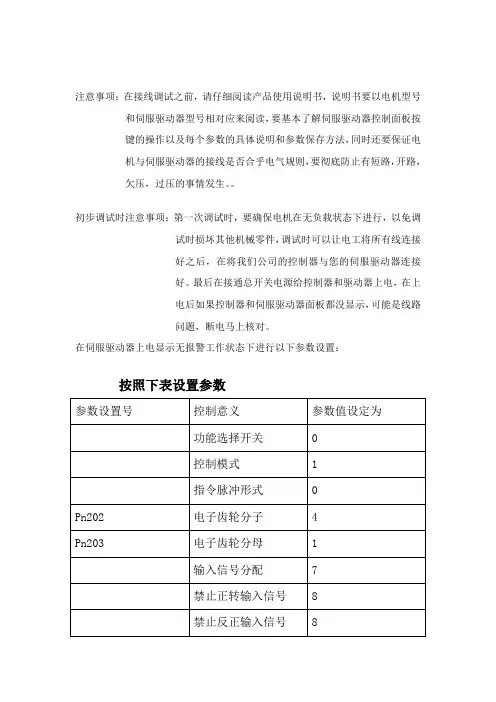

注意事项：在接线调试之前，请仔细阅读产品使用说明书，说明书要以电机型号和伺服驱动器型号相对应来阅读，要基本了解伺服驱动器控制面板按
键的操作以及每个参数的具体说明和参数保存方法，同时还要保证电
机与伺服驱动器的接线是否合乎电气规则，要彻底防止有短路，开路，
欠压，过压的事情发生。

初步调试时注意事项：第一次调试时，要确保电机在无负载状态下进行，以免调
试时损坏其他机械零件，调试时可以让电工将所有线连接
好之后，在将我们公司的控制器与您的伺服驱动器连接
好。

最后在接通总开关电源给控制器和驱动器上电，在上
电后如果控制器和伺服驱动器面板都没显示，可能是线路
问题，断电马上核对。

在伺服驱动器上电显示无报警工作状态下进行以下参数设置：

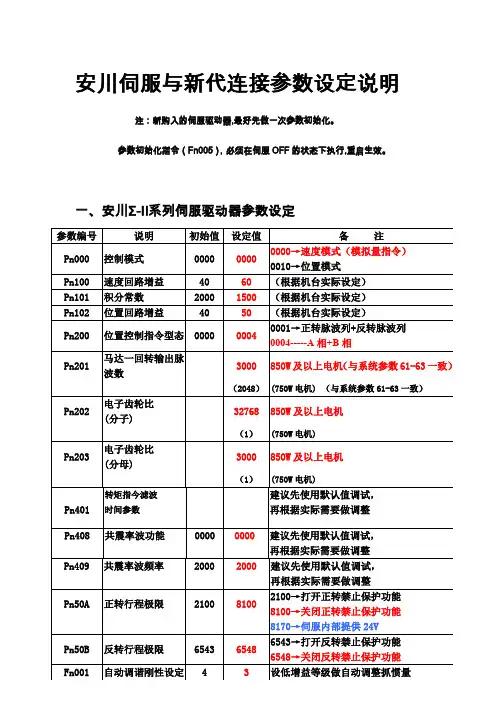

按照下表设置参数
1.参数设置好之后请一定将参数保存好，以免驱动器掉电发生数据丢失。

2.注意：在没有报警和任何异常情况后，内部伺服使能（SON）会使电机处于自锁状态，此时主轴用手是无法扭动的。

3.最后可以用2011送料控制器进行调试，初步调试时可以用面板上的手动按钮来驱动电机的启动，如手动正反转控制键可以驱动电机正反启动，表示调试成功。

4.具体转速，精度，和距离的参数设置请自己参考现场机械传动装置来设置。

5.以上参数的设置只是使伺服驱动器和2011送料控制器工作而设
定的一些基本参数，不能一次性保证可以完全使电机工作起来，需要现场逐步调试来修改参数才能达到最终效果。

如果有问题可及时与我们联系和伺服驱动器厂家来联系。

精敏数字机器公司技术支持：严工
